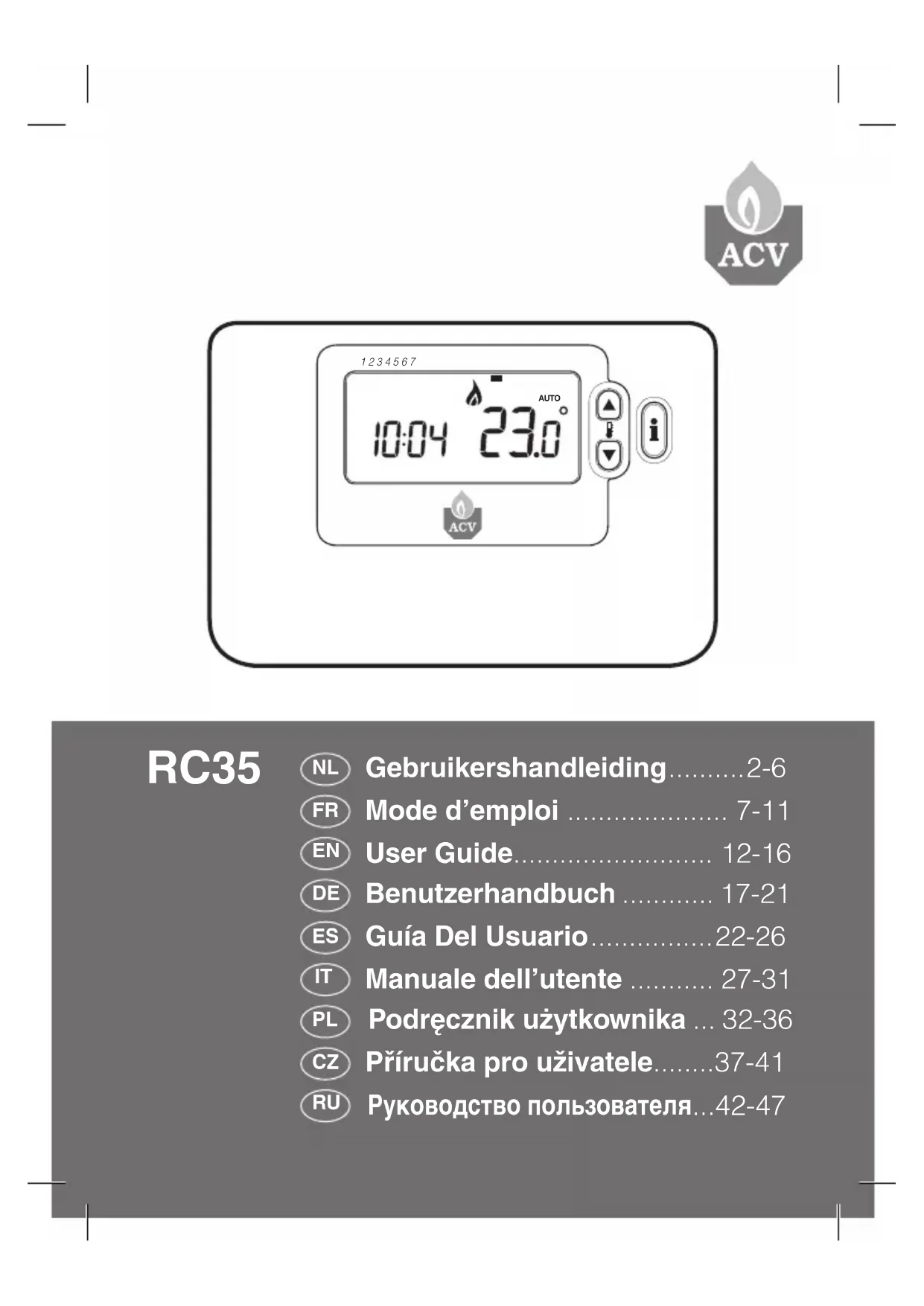

RC35 - Thermostat ACV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Thermostat
Plage de température	5°C à 30°C
Alimentation	230V AC
Type de montage	Montage mural
Fonctionnalités	Programmable, affichage numérique
Utilisation	Contrôle de la température ambiante dans les espaces résidentiels et commerciaux
Maintenance	Nettoyage régulier du boîtier, vérification des connexions électriques
Réparation	Consulter un professionnel en cas de dysfonctionnement
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations supplémentaires	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - RC35 ACV

Comment réinitialiser le thermostat ACV RC35 ?

Pour réinitialiser le thermostat ACV RC35, appuyez simultanément sur les boutons 'Menu' et 'OK' pendant 5 secondes jusqu'à ce que l'écran clignote. Cela effacera tous les réglages personnalisés.

Que faire si le thermostat ne s'allume pas ?

Vérifiez d'abord si le thermostat est correctement alimenté. Assurez-vous que le disjoncteur n'est pas déclenché et que les piles sont chargées si elles sont utilisées. Si le problème persiste, contactez le service clientèle.

Comment changer la température de consigne ?

Pour changer la température de consigne, appuyez sur le bouton 'Mode' jusqu'à atteindre le mode souhaité, puis utilisez les flèches haut/bas pour ajuster la température.

Le thermostat affiche une erreur sur l'écran, que faire ?

Si une erreur apparaît, consultez le manuel d'utilisation pour le code d'erreur spécifique. Dans la plupart des cas, un redémarrage du thermostat peut résoudre le problème.

Comment passer en mode éco ?

Pour passer en mode éco, appuyez sur le bouton 'Mode' jusqu'à ce que l'icône éco apparaisse sur l'écran. Cela réduira la consommation d'énergie en ajustant la température de consigne.

Le thermostat ne communique pas avec le chauffage, que faire ?

Vérifiez que le thermostat est correctement installé et qu'il est connecté au système de chauffage. Assurez-vous également que le chauffage est en marche et que tous les câbles sont en bon état.

Puis-je programmer mon thermostat ACV RC35 ?

Oui, le thermostat ACV RC35 peut être programmé. Accédez au menu de programmation et suivez les instructions à l'écran pour définir vos horaires et températures préférés.

Comment mettre à jour le logiciel du thermostat ?

Pour mettre à jour le logiciel, connectez le thermostat à votre réseau Wi-Fi, allez dans le menu 'Paramètres' puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour compléter la mise à jour.

Comment nettoyer l'écran du thermostat ?

Utilisez un chiffon doux et sec pour nettoyer l'écran du thermostat. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager l'écran.

Que faire si la température affichée est incorrecte ?

Assurez-vous que le thermostat est installé dans un endroit approprié, loin des courants d'air, des fenêtres ou des appareils de chauffage. Si le problème persiste, calibrez le thermostat selon les instructions du manuel.

MODE D'EMPLOI RC35 ACV

Le RC35 de ACV est un Intermedal d'ambiance programmable destiné au contrôle de VOIRE installation de chauffage, permottant ainsi d'obtenir une temperaturecomfortable lorsque vous esés à la maison, et d'économiner l'energio pendant vos absoconce. Ce guide d'instruction explique commentprogrammer et utiliservotre Chronothem afin d'obtenir le confont desirable au juste coût.

Caracteristiques

Interlace ergonomique pour l'utilisateur. Grand ecran a cnastraux liguides. - Programmation hebdomadaire vous permettant d'adapter le thermat à votre rythme de vie tout en economisant au maximum l'énergie consommée. - niveaux independants de temporatures par jour (entre 5 et 35°C ). Bouton Vacances pourMAINOTVRoitmaisonaune temperaturee recuitependantvoireabsencereglablede1a99jours(economé d'energie). Au cels de cette période, le Chronothermerepondra sonlonclinienmentnormal. Mémoire intégrée qui conserve indéterminée le programme de l'utilisateur.

Vue d'ensemble

Ecran à cristaux liquides 2 Témoin de changement de piles 3 Affichage de l'heure 4 Indicateur de demande de chaleur 5 Indicateur du jour 6 Affichage de la température 7 Touches de changement de la temperature 8 Touche d'interrogation de la température demandée

9 Touches du mode de fonctionnement 10 Touche de confirmation verte OK 11 Touche de fonction Vacances 12 Touches de programmation 13 Touche de copie du jour 14 Touche de sélection du jour 15 Touches de changement d'heure

Programmation du RC35

Cette section vous montre comment programmer et faire fonctionner votre thermostat en effectuant 2 opérations simples:

ETAPE 1: Programmation de l'heure et du jour

Pour programmer le jour et l'heure:

a. Appuyez une fois sur la touche DAY ; "Indicateur du jour" commence alors à clignoter. b. Appuyez sur la touche DAY jusqu'à ce que vous atteigniez le jour recherché (Jour 1 = Lundi). Appuyez sur la touche OK pour confirmer. a. Appuyez à une reprise sur la touche OK pour entrer dans le mode de programmation de l'heure. Sur l'écran, les chiffres indiquant l'heure clignotent (lors de la première mise sous tension de l'appareil, 12:00 vient s'inscrire à l'écran). d. Utilisez les touches (p) pour programmer l'heure correcte puis appuyez sur la touche verte (OK) pour confirmer.

Remarque: Si vous êtes entrés par erreur dans ce mode, appuyez

sur la touche AUTO, MAN ou OFF pour en sortir

ETAPE 2: fonctionnement suivant la programmation intégrée de chauffage

Votre thermostat est maintenant prêt à l'emploi. Appuyez sur la touche AUTO

pour lancer le fonctionnement du programme de chaudiage. Remarque : Le programme intégré de chaudiage a été conçu pour vous offrir des conditions normales de confort mais si vous souhaitez personnaliser davantage, veillez consulter la section suivante intitulée 'Programmation du thermostat'.

Le programme intégré de chauffage

Le programmation intégrée du chauffage possède 6 changements de niveau du chauffage qui ne peuvent être programmés entre 3 heures du matin (3:00am) et 2 heures 50 minutes (2:50am) le lendemain matin. Chaque niveau du température peut se programmer entre 5 et 30°C et permet des ajustements par niveau de 0.5°C. Le programme d'usine par défaut est le suivant:

Lundi au vendredi (jours 1 à 5)

Période	1	2	3	4	5	6
Heure	6:308.0012:00	14:00	18:00	22:30
Température	21°C18°C21°C18°C21°C16°C

Samedi et dimanche (jours 6 et 7)

Période	1	2	3	4	5	6
Heure	8:00	10:00	12:00	14:00	18:00	23:00
Température	21°C21°C21°C21°C16°C

Consultation de la programmation d'usine

Pour passer en revue ou réviser la programmation d'usine, utilisez les touches PROGRAM ou Menu de naviguer entre les 6 niveaux de programmation de ce jour. Utilisez la touche DAY pour visualiser ainsi sur chaque jour de la semaine, dans le bloc passer en revue ou réviser le programme complet de chauffage sur les 7 jours.

Modification du

Pour changer le programme d'usine

a. Appuyez sur une des touches PROGRAM 6 puis enter dans le mode de programmation. Les réglages d'heure/temporelle de la période du jour (jour 1) clignotent comme illustré. La période active est mise en évidence par un carré clignotant qui entoure les chiffres en bas de l'écran et le jour sélectionné est identifié grâce à l'indicateur du jour. 123587

b. Pour aisier le premier point de commutation, utilisez les touches ① Bui bllichage s'anse de clignoter et le talmoin indatour OK vient a afficher. La maniement de la pression sur ce toueper met de changeur rapidement l'heure.

Remarque: Si vous appuyez sur les touches ① au tel novuum suivant éligente, cette signifie que le changement d'heures de ce niveau suivant sera déploé en fonction du précesson. c. Des que l'heure requise est atteinte, approuyese sur la touche verte (O) pour la confirmer. Remarque: Si la programmation de l'heure d'origine n'a pas besoin d'être modifiée, approuyese sur la touche verte (O) pour passer au paragraphe d. Le regiae de température pour la période du lundi (jour 1) se met alors àigrerle. Pour aajusler, appuyez sur les touches pn confirmiez cette nouvelle valeur en appuyant de nouveau sur la touche verte. Le niveau suivant est alors actif. Ajustez-le on précédant de nouveau comme discrit des paragraphe b à d jusqu'à ce que les quatre niveaux du lundi soient programmés ou appuyez sur la touche AUTO pour activer le programme, tel qu'il a étéprogrammé, à tout moment.

Vous avez maintenant terminé le choix quant à la programmation de la journée ultérieure

f. i) Appuyez sur la touche COPY DAY pour copier le programme du until sur le mardi (Indicateur du jour à copier est surigne alors que Indicateur de jour sur lequel ce programme va être copié est cingotant). Pour valider ce jour, appuyez sur la touche verte (Our sélectionner un autre jour cible, appuyez sur la touche DAY jusqu'à ce que Indicateur "cingotant" de jour vienne se placer sous le jour plus validé en appuyant sur la touche verte (Remarque : Dés que ce jour cible est confirmé, il devient le jour à copie, à condition que vous appuyez de nouveau sur la touche COPY DAY)

Ou i) Appuyez sur la touche DAY pour amener Indicateur du jour sur Mardi (Jour 2). Veuillez alors activer le programme pour cette journée en procédant comme indiqué aux paragraphes b à e. Veuillez régler le programme des autres jours de la semaine en procédant de la même façon, en utilisant la touche DAY pour passer au jour suivant.

Pour sortir du mode de programmation, sélectionner la mode saunier de fonctionnement en appuyant sur les touches AUTO, MAN ou OFF. Remarque: Pour utiliser le programme ajusté, sélectionner le mode AUTO.

Activer ou déactiver les périodes heures

Voiture thermostat comparée 6 niveaux que vous pouvez programmer mais dans certains cas, vous n'avez probablement pas besoin de tous ces points de commutation pour assurer vos besoins en matière de chauffage. Par conséquent, vous pouvez désactiver (ou réactiver) des niveaux de température.

Pour désactiver ou activer des niveaux :

a. Pour désactiver les niveaux dont vous n'avez pas besoin, mettez-vous sur la période souhaitée (2) en utilisant les touches PROGRAM (1) ou de façon que le symbole carré clignote en face du niveau désiré. Maintenez la pression sur la touche pendant au moins deux secondes : l'écran indiquera que cette période a bien été supprimée du programme.

b. Pour reactiver des périodes, mettez-vous sur la période souhaitée (P) et en utilisant les touches PROGRAM d'aion que le symbole carré clignote en face du niveau désiré. Pour réactiver ce niveau, il suffit de maintenir la pression sur la touche pendant au moins 2 secondes.

Sélection du mode de fonctionnement

Voici thermostat peut utiliser un des trois modes de fonctionnement suivant : Automatique, Manuel ou "hors-gel". Pour contrôler le mode de fonctionnement désiré, appuyez sur les touches AUTO, MAN ou OFF. L'écran indique le mode de fonctionnement actuellement actif en affichant le mode AUTO, MAN ou OFF.

Le mode AUTO (automatique) programme pour qui respecte le programme intégré du température (par défaut ou personnalisé). Le fonctionnement de cette thermostalat constitue le meilleur moyen de maintenir une temperature très confortable tout en économisant au maximum l'énergie consommée. Le mode MAN (manuel) programme thermostat pour le faire fonctionner comme un simple thermostat avec un point de consigne fixe durant toute la journée. Vous pouvez ajuster ce point de consigne entre 5 et 35°C en vous servant des touches. Le thermostat continue de maintenir cette temperature tant que vous n'aurez pas sélectionné un autre mode de fonctionnement ou une autre température. - Le mode OFF programme thermostat pour qui se mette en route à la temperature minimale de 5°C (par défaut) afin de protéger vos équipements ci-dessus que l'hiver ne devait

- Consultation de température

Dans les modes de fonctionnement AUTOMAN et OFF. Votre thermostat affiche la température ambiante actuelle. Pour visualiser la température demandée, appuyez sur la touche 1. Cette température demandée clignote à l'écran pendant 5 secondes avant que la température ambiante actuelle ne vienne de nouveau s'afficher.

Dérogation de la température

Dans le cadre d'un fonctionnement normal (mode AUTO), vous pouvez ajuster à la main la température programme en appuyant sur les touches du tableau la touche. L'arrêt purisme demandé clignote à l'écran pendant 5 secondes - durant cette période, vous pouvez vous servir des touches pour modérer la valeur programme. Remarque: La commande prioritaire de temperature est annulée au prochain point de commutation de temperature programme.

- Fonction vacances

Cette fonction Vacances vous permet de programmer une température constante (valeur par défaut = 10^) pendant un nombre spécifique de jours (entre 1 et 99 jours). Cela vous permet de réduire les coûts en énergie lorsque vous absentez de chez vous et de reprendre un fonctionnement normal dès votre retour. Pour programmer la fonction Vacances : a. Vérifiez que AUTO MAN. b. Appuyez sur la touche vacances pour afficher le compteur de jours de vacances et le réglage de la température ainsi que l'indicateur de vacances. c. Appuyez sur les touches + ou - pour programmer la durée des vacances (1 à 99 jours) puis appuyez sur la touche verte OK pour confirmer. d. Appuyez sur les touches + ou - pour programmer la température des vacances (5 à 35^) puis appuyez sur la touche verte OK pour confirmer.

Votre thermostal va maintenant effectuer un contrôle de la nouvelle température durant le nombre de jours d'incapacité de votre maison que vous ayez programmés. A minuit, le compteur de jours de vacances diminue d'une unité et cela se poursuit jusqu'à ce que le nombre sélectionné de jours soit écoulé. Votre thermostat revient alors dans le mode normal de fonctionnement qui a été programmé par le mode MAN ou AUTO. Pour annuler cette fonction VACANCES ou pour en sortir à tout moment, appuyez à nouveau sur la touche

Réglage de l'heure

Pour régler l'heure dans le cadre d'un fonctionnement normal, utilisez les touches ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㊱ ㊲ ㊳ Appuyez sur la touche verte. ⑩ pour confirmer tout changement éventuel.

Recherche des CAUSES de PANNES sur le RC35

Symptômes Causes possibles Solutions
Le symbole clignoitant apparait sur l'afficheur en moins d'une minute après avoir allimonté le RC35.	Le RC35 est alimenté, mais ne regoiit pas d'informations de la chaudière.	1) Le RC35 n'est pas branché aux bornes correctes de la chaudérique. Contrôlez si les fils sont branchées sur les bornes OpenTherm de la chaudérique.
		2) La chaudérique n'est pas bien configéré. Consultez votre installateur.
Le symbole apportion à une manière permanente (sans clignotoment) sur l'afficheur.	Fauté de communication à cause de la connexion entre la chaudérique et le RC35 qui est interconnue ou court-circuitée.	1) Vérifie que la prise m'a été correcte et bien enforcée dans la prise fermelle.
		2) Vérifie le câblage.
		3) Consultez votre installateur.
L'ocran d'affichage est entièrement vide.	Après l'installation du RC35, l'alimentation sectoriè de la chaudérique n'a pas encore étà été activée ou le groupe rechargeable d'alimentation n'a pas encore reçu de charge (cette的最后一 minute prend environ une heures).	Vérifie que la prise m'a été correcte et bien enforcée dans la prise fermelle. Si cela n'a pas solutionné le problème, consultez votre installateur.
	L'alimentation électrique ou la connexion entre le RC35 et la chaudérique a été intercompue pendant plus de 8 heures.	Vérifie que la prise m'a été correcte et bien enforcée dans la prise fermolle. La fonction horige a été videée. Avec avoir reliabil l'alimentation électrique de l'horologe, il faut procéder à une nouvelle synchronisation. Siège n'a pas solutionné le problème, consultez votre installateur.
Le symbole clignoitant apparait sur l'afficheur après que le RC35 ait est utilisé pendant une certaine période.	La chaudérique compte une orrour.	Consultez votre installateur. Si vous appuyez sur la toucha, dans la plupart des cas, cela entraine l'apparition d'un code d'orrur. Ce code va dépencère de toute chaudérique. Pour de plus amples renseignements, consultez le mode d'emploi de cette chaudérique.
Le symbole clignotant apparait sur l'afficheur et la tempête ambiente est remplacée par "-".	Une orrour intérieur s'est produit au niveau du thermostat.	Consultez votre installateur.

Description

ZAC du Bois Chevrier

122 rue Pasteur

F-69780 TOUSSIEU

France. [e-mail]
