RC30 - Termostato ACV - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Termostato ACV RC30
Intervallo di temperatura	5°C a 30°C
Alimentazione	230V AC
Tipo di display	Schermo LCD retroilluminato
Funzionalite0	Programmazione settimanale, modalite0 eco, modalite0 comfort
Installazione	Montaggio a parete, cablaggio standard
Manutenzione	Pulizia regolare dello schermo, verifica delle connessioni elettriche
Sicurezza	Protezione da sovraccarichi, conformite0 alle norme CE
Garanzia	2 anni
Informazioni aggiuntive	Compatibile con sistemi di riscaldamento centralizzato

Domande frequenti - RC30 ACV

Come resettare il termostato ACV RC30?

Per resettare il termostato ACV RC30, tieni premuto il pulsante di reset situato sul retro del dispositivo per 10 secondi. Lo schermo lampegger per indicare che il reset stato effettuato.

Perch il mio termostato ACV RC30 non si accende?

Verifica innanzitutto che il termostato sia correttamente alimentato. Assicurati che le batterie siano cariche o che il dispositivo sia collegato a una fonte di alimentazione. Se il problema persiste, prova a resettare il dispositivo.

Come cambiare la temperatura del mio termostato ACV RC30?

Per cambiare la temperatura, premi il pulsante 'Aumenta' o 'Diminuisci' finch la temperatura desiderata appare sullo schermo. Puoi anche programmare gli orari di riscaldamento nel menu di configurazione.

Il mio termostato ACV RC30 mostra un errore. Cosa fare?

Se vedi un codice di errore sullo schermo, consulta il manuale d'uso per identificare il problema specifico. Generalmente, un riavvio del dispositivo o una verifica delle connessioni pu risolvere il problema.

Come impostare il termostato ACV RC30 in modalite0 eco?

Per attivare la modalite0 eco, premi il pulsante 'Modalite0' finch il display indica 'Eco'. Ci ridurr il consumo energetico mantenendo un comfort ottimale.

Il termostato ACV RC30 compatibile con il mio sistema di riscaldamento?

Il termostato ACV RC30 compatibile con la maggior parte dei sistemi di riscaldamento, incluse caldaie a gas, sistemi elettrici e pompe di calore. Consulta il manuale d'uso per compatibilit specifiche.

Come aggiornare il software del mio termostato ACV RC30?

Per aggiornare il software, collega il termostato alla tua rete Wi-Fi, quindi vai nel menu 'Impostazioni' e seleziona 'Aggiornamento software'. Segui le istruzioni sullo schermo per procedere con l'aggiornamento.

Dove posso trovare il manuale d'uso del termostato ACV RC30?

Il manuale d'uso del termostato ACV RC30 disponibile sul sito ufficiale ACV nella sezione 'Supporto' o 'Download'. Puoi anche richiederlo al tuo rivenditore.

Perch il termostato ACV RC30 non risponde ai comandi?

Se il termostato non risponde, potrebbe essere dovuto a un problema di connessione o a batterie scariche. Verifica le batterie e riavvia il dispositivo. Se il problema persiste, considera di contattare il servizio clienti.

Come attivare la funzione di programmazione sul termostato ACV RC30?

Per attivare la funzione di programmazione, vai nel menu 'Programmazione' e segui le istruzioni per impostare gli orari di riscaldamento. Puoi personalizzare le impostazioni per ogni giorno della settimana.

MANUALE UTENTE RC30 ACV

ACV RC30 è un termostato programmabile, progettato per controllare in modo efficente ilsystemadi riscaldamento e garantire una temperatura gradevole quando si è in casa e un risparnio energetico quando si è fuori casa. Le istruzioni che seguono spiegano come programmare eutilizzare il Termostato per ottenere il massimo comfort al minimo costo.

Caratteristiche

• Interfaccia utente ergonomica dotata di un tasto "OK".
• Grande display LCD (Liquid Crystal Display)
• Programma di riscaldamento per 7 giorni conforme al proprio stile di vita e con il massimo risparmio di energia.
  4 livelli di temperatura independenti al giorno (da 5^ a 35^ ).
• Il tasto Vacanza consente in caso di assenza dall'abitazione, di mantenere un livello basso di temperatura fissa per un periodo programmabile compreso tra 1 e 99 giorni consentendoosi un notevole risparmio di energia.
• La memoria incorpora consorta conserva il programma dell'utente per un tempo indeterminato.

Layout dei controli

1 Display LCD
2 Indicatore di batteria quasi scarica
3 Indicazione dell'ora
4 Indicatore di bruciatore acceso
5 Indicazione del giorno
6 Indicazione della temperatura
Tasti per la modifica della temperatura
8 Tasto per la ricerca della temperatura

9 Tasti della modalità operativa
10 Tasto verde OK
11 Scomparto delle batterie
12 Coperchio delle batterie
13 Tasto funzione Vacanza
14 Tasti per la programmazione
15 Tasto per copiare il giorno
16 Tasto per la selezione del giorno
17 Tasti per la modifica dell'ora

Questa sezione molto come configurare e far funzionare il Termostato con 3 semplici passaggi:

FASE 1: Installazione delle batterie

Note: Seguire le istruzioni contenate in questa categoria solo se il display del Termostato è spento (non appaiano significi o numero). Se appeare più la temperatura della stanza, passare alla Fase 2: Impostazione del giorno e dell'ora.

Per installare le batterie:

a. Sollevare il coperchio anteriore del Termostato per accedere al coperchio delle batterie e ai tasti di lavoro del termostato.
b. Rimuovere il coperchio delle batterie spingendolo verso il basso e facendolo scorrere all'influori.
c. Inserire le 2 batterie alcaline AA LR6 in dotazione al Termostato, verificando che sia rispetto la polarità (vedere "Layout dei controlli" a pagina 27).
d. Poco bajo il Termostato visualizza le informazioni sul display ed è pronto all'uso.
e. Rimettere il coperchio delle batterie spingendolo nuovamente in posizione nella parte anteriore del Termostato.

FASE 2: Impostazione del giorno e dell'ora.

Per impostare il giorno e l'ora:

a. Premere una volta il tasto DAY: l'indicatore del giorno inizia a lampeggiare
b. Premere il tasting DAY sino a raggiungere il giorno corretto (giorno 1 = lunedi). Premere il tasting verde oer confermare.
c. Premere una volta i tasti o - per accedere alla modalità dell'impostazione dell'ora. Sul display LCD lampeggiano le cifre dell'ora (quando l'unità viene alimentata per la primaolta, sul display appeare 12:00).
d. Utilizzare i tasti o per impostare l'ora corretta, quindi premere il tasto verde per la conferma.

Nota: Se si entra in questa modalità accidentalmente, per uscire premere i tasti AUTO, MAN o OFF.

FASE 3: Esecuzione del programma di riscaldamento di fabbrica

Ora il Termostato è pronto all'uso. Premendo il tasto AUTO inizia l'esecuzione del programma di riscaldamento di fabbrica. Nota: Il programma di riscaldamento di fabbrica è stato progettato per soddisfare le esigenze di comfort standard, ma se si desidera personalizzarne i parametri, consultare la sezione "Programmazione del RC30".

PROGRAMMAZIONE DEL RC30

Ilprogramma di riscaldamento di fabbrica

Il programma di riscaldamento di fabbrica preve de 4 modifiche dei livelli di temperatura, che possono essere impostati tra le 3:00 del mattino e le 2:50 del giorno successivo - permietendoosi di manutenere la temperatura serale dopo la mezzanotte. Ogni livello di temperatura cui siere assere impostato tra 5^ e 35^ e regolato con incrementi di 0,5^ . Il programma di riscaldamento preimpostato è il seguente.

Da lunedi a venerdi (Dal giorno 1 al giorno 5)

Periode	1	2	3	4
Ora 6:30	8:00	18:00	22:30
Temperatura	21°C	18°C	21°C	16°C

Da sabato a domenica (Giorni 6 e 7)

Periode	1	2	3	4
Ora 8:00	10:00	18:00		23:00
Temperatura	21°C	21°C	21°C	16°C

Esame del programma di riscaldamento di fabbrica

Per esaminare o modificare il programma di riscaldamento di fabbrica, utilizzato i tasti PROGRAM o ci si sposteraosi tra i 4 periodi di programmazione relativi a quel giorno. Utilizzato il tasto DAY per spostarsi su agli giorni della settimana, per esaminare o modificare l'intero programma di riscaldamento di 7 giorni.

Modifica del programma di riscaldamento di fabbrica

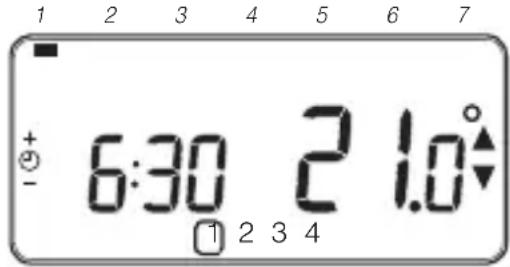

Per modificare il programma di riscaldamento:

a. Premere i tasti PROGRAM accedere alla modalità di programmazione l parametri dell'ora / della temperatura relativi al periodo 1 del lunedi (giorno 1) lampeggiano come indicate. Il periodo attivo è evidenziato da un quadrato nel pecciggiante attorno ai numero in basso al display, nelle giorn o selezionato viene visualizzato mediating l'indicatore del giorno.

b. Per regolare l'inizio del periodo, utilizzare i tasti o+ il display smette di lampeggiare e viene visualizzato l'indicatore 'OK?' Tenendo premuto il tasto, l'ora cambia velocamente.
Note: Se premendo i tasti o - sul display lampeggia il periodo successivo da modificare, significa che il cambiamento verrà apportato a questo.
c. Una volta raggiunta l'ora desiderata, pre- mere il tasto verde OK per la conferma. Nota: Se I'impostazione originale dell'ora non dovesse essere modificata, premere il tasto verde OK e passare al punto d'.
d. Il parametro della temperatura relativo al periodo del lunedi (giorno 1) lampeggia. Per regolario, premere i tasti e nonfermare l'impostazione premendo il tastingo verde OK.
e. Ora è attivo il periodo successivo relativo all'ora e alla temperatura. Regolarlo ripetendo i puncti da b - d, finché tutti e 4 i periodi vengono impostati per il lunedi, oppure premere in qualunque momento il tasto AUTO per eseguire il programmaosi com'e impostato.

Ora è possibile scegliere come impostare il programma per il giorno successivo:

f. i) Premere il tasto COPY DAY per copiare il programma del lunedianche per il martedi. Il display si svuota, ad eccezione dell'indicazione del giorno non lampeggiante', che indica il giorno copiato e del giorno di destinazione lampeggiante' sul quale devese sere copiato il programma. Per confermare il giorno premere il tasto verde oPer selezionare un'alto giorno di destinazione, premere il tasto DAY finché l'indicatore del giorno lampeggiante'si trovato al giorno desiderato, quindi premere il tasto verde OK per la conferma. Nota: Dopo la conferma, il giorno di destinazione cui èsere copiato premendo nuovamente il tasto COPY DAY.

OPPURE

ii) Premere il tasto DAY per spostare l'indicatore del giorno sotto il martedi (giorno 2). Il programma per quel giorno può essere poi regolato seguendo i punti da b - e. I programmi per i restanti giorni possono essere impostati allo stesso modo, utilizzato il tasto DAY per spostarsi al giorno successivo.

Per uscire alla modalità di programmazione, selezionare la modalità desiderata premendo i tasti AUTO, MAN o OFF. Nota: Per eseguire il programma regolato, selezionare la modalità AUTO.

Disattivazione / Attivazione dei periodi

Con il Termostato è possibile programmare 4 periodi agli giorni, ma per le proprie esigenze di riscaldamento sono non essere necessari tutti. Quindi qualsiasi periodo compreso tra 2 e 4 può essere disattivato o riattivato nel profilo del programma di riscaldamento.

Per disattivare o attivare i periodi:

a. Per disattivare i periodi che non interessano,utilizzando i tasti PROGRAM o andare sul periodo desiderato (compreso tra 2 e 4) e assicurarsi che quest'ultimo sua evidenziato con il quadratino lampeggiante.Tenere premuto il tasto per almeno 2 secondi: il display indica che il periodo è stato rimioso dal programma.
b. Per attivare nuovamente il periodo, eseguire la stessa procedura, andando sul periodo più disattivato e tenere premuto il tasting per almeno 2 secondi.

Scelta della modalità operativa

Il Termostato può funzionare in tre diverse modalità: Automatica, Manuale e Off. Per impostare la modalità operativa, premere i tasti AUTO, MAN o OFF. Il display indica la modalità correntamente attiva visualizzando AUTO, MAN o OFF.

• Nella modalità AUTO (automatica) il Termostato esegue il programma della temperatura interno (preimpostato o personalizzato). L'uso del Termostato con但这a modalità è il modo migliorare per mantenere un livello di comfort elevato per quanto riguarda la temperature, ottimizzando al contempo il risparmio energetico.
• Nella modalità MAN (manuale) il Termostato funziona come rapplice termostato, con una temperatura di funzionamento fissa per tutto il giorno. La temperatura di funzionamento può essere regolato da 5^ a 35^ mediante i tasti . Termostato continua a mantenere questa temperatura fino a quando viene selezionata un'altra modalità operativa o un'altra temperatura.
• Nella modalità OFF il Termostato controlling che la temperature minima non scenda molto o 5^ (preimpostati) e ha la funzione di misura protettiva contro il gelo in casa.

Durante il funzionamento normale

- Verifica della temperatura impostata

Nelle modalità AUTO, MAN e OFF il Termostato visualizza la temperatura corrente della stanza. Per verificare quale sia la temperature 'stabilita' programmata (la temperature che il Termostatocca da mantenere) premere il tasto Il valore della temperatura 'stabilita' lampeggia per 5 secondi sul display prima che quest'ultimo mostri nuovamente il valore della temperatura corrente della stanza.

- Cambiamento manuale della temperatura

Durante il funzionamento normale (modalità AUTO) è possibile regolare manualmente la temperature programmata premendo i tasting o o il tasting . La temperature 'stabilita' lampeggia per 5 secondi sul display - durante questo periodo di tempo, il valore impostato cui essere essere modificato mediante i tasting

Note: Questa regolazione manuale della temperature è solo momentane a essere dimensionalata alchio del livello di temperatura successivo in base al programma impostato.

Uso delle funzioni speciali

- Funzione VACANZA

La funzione Vacanza consente di impostare una temperatura costante (predefinita = 10^ ) per un determinato numero di giorni (da 1 a 99). Questo consente di risparmiare energia e relativiosti quando ci si assenta dall'abitazione. Alla scadenza dei giorni impostati ,il cronotermostato riprenderà a funzionare automaticamente nella modalità Auto o Man.

Per impostare la funzione Vacanza:

a. Controllare che il Termostato stia funzionando nelle modalità operative AUTO o MAN.
b. Premere il tasto Vacanza per visualizzare il contatore dei giorni di vacanza e l'impostazione della temperature,或者其他 all'indicatore Vacanza
c. Utilizzare i tasti per impostare il periodo della vacanza (da 1 a 99 giorni), quando premere il tasting oK) verde per la conferma.
d. Utilizzare i tasting per impostare la temperatura durante la vacanza (da 5^ a 35^ ), quando premere il tasting OK verte per la conferma.

Il Termostato controls la nuova temperature per il numero impostato di giorni in cui la casa è vuota. Alla mezzanotte di agli giorni, nel contatore i giorni di vacanza vengono ridotti di uno, fino all'azzeramento del numero di giorni impostati. Il Termostato torna quindi al funzionamento normale impostato mediante la modalità MAN o AUTO. Per annullare la funzione VACANZA o uscire alla funzione in qualunque momento, premere una seconda volta il tasto.

Regolazione dell'ora

Per regolare solo l'ora durante il funzionamento normale, utilizzare i tasti e premere il tasting verde per confirmare i cambiamenti.

Sintomo	Azione
Display vuoto (perdita di potenza).	Togliere il coperchio del vano batteria per verificare che le batterie siano installate.
	Verificare che le batterie siano inserte nella direzione corretta.
	Sostituire le batterie.
Sul display viene visualizzato il symbolo lampeggiante .	Le batterie nel termostato sono esaurite - Sostituirle.
Sul display viene visualizzato il symbolo	Si è verificato un guasto nelsystema di riscaldamento. Rimuoverere e reinserire le batterie.
	Se il symbolo non scompare dopo pochi minuti, contattare l'installatore.

DOMANDE FREQUENTI

Come si fa a sostituire le batterie scariche nel Termostato?

Il Termostato esegue un monitoraggio continuo del livello di carica delle batterie, la cui durata è in genere di circa 2 anni. Quando la carica si sta esaurendo, sul display lampeggia il symbolo . Per cancellare le batterie seguire i passaggi decritti nella sezione 'FASE 1: Installazione delle batterie' a pagina 28, sostituendo al punto c le batterie usate con quale nuove. Nota: Durante la sostituzione delle batterie le impostazioni del programma vengono conservate, ma è possibile che sia necessario regolare le impostazioni della data e dell'ora.

Come si fa a impostare una sola temperatura per l'intera giornata?

Perutilizzare il Termostato come simplice termostato con una sola temperatura per l'intera giornata, selezionare la modalità operativa manuale premendo il tasto MAN.Regolare la temperatura premendo i tasti si cui scegliere un valore compreso tra 5^ e 35^ ,con incrementi di 0,5^ .Il Termostato continua a mantenere questa temperatura fino a quando viene selezionata un'altra modalità operativa o la temperaturaiene nuovamente regolata.
