Kenmerken	Details
Producttype	ACV RC30 thermostaat
Temperatuurbereik	56C tot 306C
Voeding	230V AC
Type display	Achtergrondverlicht LCD-scherm
Functionaliteiten	Wekelijkse programmering, eco-modus, comfortmodus
Installatie	Wandmontage, standaard bedrading
Onderhoud	Regelmatige reiniging van het scherm, controle van elektrische aansluitingen
Veiligheid	Bescherming tegen overbelasting, CE-conformiteit
Garantie	2 jaar
Extra informatie	Compatibel met centrale verwarmingssystemen

Veelgestelde vragen - RC30 ACV

Hoe reset ik de ACV RC30 thermostaat?

Om de ACV RC30 thermostaat te resetten, houdt u de resetknop aan de achterkant van het apparaat 10 seconden ingedrukt. Het scherm knippert om aan te geven dat de reset is uitgevoerd.

Waarom gaat mijn ACV RC30 thermostaat niet aan?

Controleer eerst of de thermostaat correct van stroom wordt voorzien. Zorg ervoor dat de batterijen opgeladen zijn of dat het apparaat is aangesloten op een stroombron. Als het probleem aanhoudt, probeer dan het apparaat te resetten.

Hoe verander ik de temperatuur van mijn ACV RC30 thermostaat?

Om de temperatuur te wijzigen, drukt u op de knop 'Verhogen' of 'Verlagen' totdat de gewenste temperatuur op het scherm wordt weergegeven. U kunt ook verwarmingsschema's programmeren in het configuratiemenu.

Mijn ACV RC30 thermostaat geeft een foutmelding. Wat moet ik doen?

Als u een foutcode op het scherm ziet, raadpleeg dan de gebruikershandleiding om het specifieke probleem te identificeren. Meestal kan een herstart van het apparaat of het controleren van de aansluitingen het probleem oplossen.

Hoe stel ik de ACV RC30 thermostaat in op de eco-modus?

Om de eco-modus te activeren, drukt u op de knop 'Modus' totdat het display 'Eco' aangeeft. Dit vermindert het energieverbruik terwijl het comfort behouden blijft.

Is de ACV RC30 thermostaat compatibel met mijn verwarmingssysteem?

De ACV RC30 thermostaat is compatibel met de meeste verwarmingssystemen, waaronder gasketels, elektrische systemen en warmtepompen. Raadpleeg de gebruikershandleiding voor specifieke compatibiliteiten.

Hoe update ik de software van mijn ACV RC30 thermostaat?

Om de software bij te werken, verbindt u de thermostaat met uw Wi-Fi-netwerk, gaat u naar het menu 'Instellingen' en selecteert u 'Software-update'. Volg de instructies op het scherm om de update uit te voeren.

Waar kan ik de gebruikershandleiding van de ACV RC30 thermostaat vinden?

De gebruikershandleiding van de ACV RC30 thermostaat is beschikbaar op de officiële ACV-website onder de sectie 'Support' of 'Downloads'. U kunt deze ook opvragen bij uw verkoper.

Waarom reageert de ACV RC30 thermostaat niet op commando's?

Als de thermostaat niet reageert, kan dit te wijten zijn aan een verbindingsprobleem of zwakke batterijen. Controleer de batterijen en start het apparaat opnieuw op. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe activeer ik de programmeerfunctie op de ACV RC30 thermostaat?

Om de programmeerfunctie te activeren, gaat u naar het menu 'Programmering' en volgt u de instructies om uw verwarmingsschema's in te stellen. U kunt de instellingen voor elke dag van de week aanpassen.

GEBRUIKSAANWIJZING RC30 ACV

De ACV RC30 is een programmeerbare kamerthermostat die zorgt voor een efficiente regeling van uw verwarmingssystem: een aangename temperatuur wanner u thus bent en energiabesparing wanner u weg bent. Wanner u onderstaande aanwijzingen volgt bij het programmeren en gebruiken van uw kamerthermostat, bereikt u het grootste comfort gegen de laagste kosten.

Met

• Ergonomische gebruikersinterfac met een 'OK-toets'.
  Groot LCD (Liquid Crystal Display)-schemr.
• 7-dagen vrijprogrammeerbaarverwarmingsprogramma: sluit aan bij uw levensstijl en zorgt voor maximale energiebesparing.
• 4 onafhankelijke temperatuurniveaus per dag (van 5^ tot 35^ ).
  Vakantietaets bespaart energia doordat u de temperatuur voor 1 t/m 99ragen kunt verlagen.
• Met ingebouwd geheugen dat het gebruikersprogramma voor onbeperkteijd opslaat.

Bedieningspaneel

1 LCD-schem
2 Batterij-indicator
3 Tijdweergave
4 Brander aan
5 Dagweergave
6 Temperatuurweergave

7 Temperatuurregeltoetsen
8 Temperatuuropvraagtoets
9 Bedieningstoetsen
10 Groene OK-toets
11 Batterijyak
12 Batterijdeksel

13 Vakantietoets
14Programmeertoetsen
15 Kopieertoets
16 Selectietoets
17 Tijdinsteltoetsen

In dit hoofdstuk leest u hoe u de kamerthermostaat in 3 eenvoudige stappen=kunt installeren en inschakelen:

STAP 1: De batterijenplaatsen

NB: Volg deze aanwijzingen uitsluitend indien het scherm van de kamerthermostat teeg is (er worden geen symbolen of getallen weergegeven). Indien de kamertemperatuur al wordt weergegeven, kutu verdergaan maar stap 2: Dag enijd instellen.

De batterijenplaatsen:

a. Til het klepje aan de voorkant van de kamerthermostaat op, zatat het batterijdeksel en de bedieningstoetsen zichtaar worden.
b. Verwijder het batterijdeksel door het in te drukken en weg te schuiven.
c. Plaat de 2 bij de kamerthermostaat geleverde AA LR6 alkalinebatterijen in het batterijvak en let waarbij op de juiste polariteit (zie Bedieningspaneel' op pagina 2).
d. Na enige seconden verschijnt er informatatie op het scherm van de kamerthermostaat, die nu klaar is voor gebruik.
e. Breng het batterijdeksel wee voorop de kamerthermostaat aan door het stevig op+zijn plaats te schuiven.

STAP 2: De dag enarendinstellen

De dag enijd instellen:

a. Druk eenmaal op de DAY-toets. De dagweergave' gaat knipperen.
b. Druk op de DAY-toets tot u bij de gewenste dag bent (dag 1 = maandag). Druk ter bevestiging op de groene OK -toets.
c. Druk de + of -toets eenmaal in om met de tijsinstelling te beginnen. Op het LCD-schem knipperen de getallen van de tijsweergave (wanner het apparaat voor de eerste keer aangesloten worden, verschijnt er 12:00).
d. Gebruik de +- of -toets om de juisteijd in te stellen en druk verzolgens ter bevestiging op de groene CK -toets.

NB: indien dit per ongeluk gebeurt,=kunt u terugkeren maar normale weergave door de AUTO-, MAN- of OFF-toets in te drukken.

STAP 3: Het ingebouwde verwarmingsprogramma inschaken

De kamerthermostaat is nu klaar voor gebruik. Druk de AUTO-toets in om het ingebouwde verwarmingsprogramma in te schakelen. NB: het ingebouwde verwarmingsprogramma is gebaseerd op gemiddelde comforteisen, maar u kunt de instellingen maar wens aanpassen. Raadpleeg hiervoort het volgende hoofdstuk 'De kamerthermostaat programmeren'.

DE RC30 PROGRAMMEREN

Het ingebouwde verwarmingsprogramma

Het ingebouwde verwarmingsprogramma kent per dag 4 afzonderlijke temperatuurniveaus die ingesteld konnen worden tussen 3:00 uur en 2:50 uur de dag erna, zodat u de avondtemperatuur tot na middernacht kunt behouden. Elk temperatuurniveau kan ingesteld worden tussen 5^ en 35^ en aangepast worden in stappen van 0,5^ . In onderstaande tabel wirdt het in de fabriek ingestelde verwarmingsprogramma weergegeven.

Maandag t/m vrijdag (dag 1 t/m 5)

Periode	1	2	3	4
Tijd	6:30	8:00	18:00	22:30
Temperatuur	21°C	18°C	21°C	16°C

Zaterdag t/m zondag (dag 6 & 7)

Periode	1	2	3	4
Tijd 8:00	10:00	18:00		23:00
Temperatuur	21°C	21°C	21°C	16°C

Het ingebouwde vermingsprogramma bekijken

U kunt het ingebouwde verwarmingsprogramma bekijken of bewerken met behulp van de PROGRAM -toets, waarmee u door de 4 afzonderlijke programmaperiodes voor die dag kunt lopen. Met behulp van de DAYtoets kunt u langs elke dag van de week gaan, zodat u het complete 7-daagse verwarmingsprogramma kunt bekijken of bewerken.

Het ingebouwde vermingsprogramma aanpassen

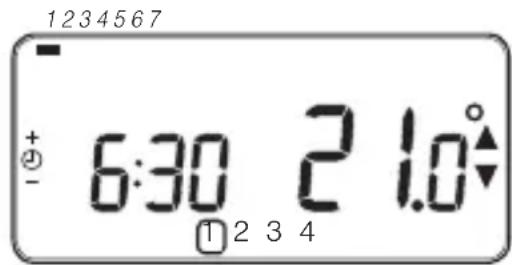

Het ingebouwde verwarmingsprogramma wijzigen:

a. Druk de PROGRAM - of toets in om met het programmeren te beginnen. Op het scherm gaan de tijds-/ temperatuursinstellungen voorperiode 1 op maandag (dag 1) knipperen. Een knipperend vierkant om de getallen onderaan het scherm geeft aan welkeperiode actief is en de dagweergave vermeldt de geselecteerde dag.

b. Met de -toets=kunt u de starttijd van de periode aanpassen. De weergegeven getallen knipperen Niet meer en in het scherm verschijnt 'OK?'. Wanner u de toets ingedrukt houdt, verandert dearend sneller.

NB: wanner u de + of -toets indrukt en de volgende periode gaat knipperen, betekent het dat het volgende schakelpunt verschoven worden.

c. Druk op de groene doets ter bevestig, wonneer de gewenste tijd bereikt is. NB: indien de oorspronkelijke tijd Niet aangepast hoeft te worden, kunt u op de groene OK -toets drukken om maar stap d'te gaan.
d. De ingestelde temperatuur voorperiode 1 op maandag (dag 1)gaat nu knipperen. Druk op de -toets om deze temperatuur te wijzigien en drukervoigens ter bevestiging op de groene -toets.
e. Nu verschijnen deijd en temperatuur van de volgendeperiode.Herhaal stap b-d om deze instelleningte wijzigen totdat alle 4 periodes voor maandag zich ingesteld of druk op de AUTO-toets om het ingestelde programma op elk gewenst moment in te schakelen.

U=kunt nu kiezen hoe u hetprogramma voor de volgende dag wilt instellen:

f. i) Druk op de COPY DAY-toets om het programme van maandag te kopieren aan dinsdag. Op het scherm worden alleen nog een Niet-knipperende (de dag die gekopieerd worden) en een knipperende (de dag waarheen de gekopieerde gegevens verstuurd worden) dag weergegeven. U kunt deze dag bevestigen door op de groene OK- toets te drukken. U kunt een andere 'doeldag' selecteren door op de DAY-toets te drukken totdat de gewenste dag knipperend op het scherm verschijnt. Druk op de groene OK+toets om deze dag te bevestigen. NB: wonneer de doeldag bevestigd is, wordt de volgende keer dat u op de COPY DAY-toets drukt die dag gekopieerd.

OF

ii) Druk op de DAY-toets om maar dinsdag (dag 2) te gaan. Volg dan stap b - e om het programme voor die dag te wijzigen. De programme's voor de overigeragen kunnen op bezelfde wijze ingesteld worden, waar bij u met behulp van de DAY-toets maar de volgende dag gaat.

Om hetrogrammeringsmenu te verlaten, kunt u de gewenste bedieningswijze kiezen door op de AUTO-, MAN- of OFF-toets te drukken. NB: om het aangepaste programma in te schakelen, moet u AUTO kiezen.

Periodeuit-/inschakelen

Er kuren elke dag 4 periodes geprogrammeerd worden in de kamerthermostaat, maar wellicht hebt u voor uw verwarmingsbehoefte nicht al deze schakelpunten nodig. Daarom kurenperiodes 2 t/m 4 van het verwarmingsprogramma verwijderd (of weeer toegevoegd) worden.

Periodeesuit-ofinschakelen:

a. Indien u een overbodige periode wilt uitschakelen, gaat u met behulp van de PROGRAM of zoets waar die periode (2 t/m 4). Let erop dat de juiste periode aangegeven worden met het knipperende vierkant. Houd de -toets ten minste 2 seconden ingedrukt tot op het scherm worden aangegeven dat de periode uit het programma verwijderd is.
b. Indien u eenperiode weer wilt toevoegen, volgt udezelfde stappen om maar de uitgeschakelde periode te gaan. Houdervolgens de -toets ten minste 2 seconden ingedrukt om dezeperiode wee in te schakelen.

De bedieningswijzekiezen

De kamerthermostat beschicht over drie bedieningswijzen: automatisch (AUTO), handmatig (MAN) ofuit(OFF).Druk op de AUTO, MAN- of OFF-toets om een bepaalde bedieningswijze te selecteren. Op het scherm verschijnt AUTO, MAN of OFF om aan te geben welke bedieningswijze ingeschakeld is.

• AUTO (automatisch): de kamerthermostat volgt het ingebouwde temperatuurprogramma (standaard of aangepast). Dit is de Beste manier om te zorgen voor een aangename temperatuur met maximale energiebesparing.
• MAN (handmatig): de kamerthermostat werkt als een eenvoudige thermostat met de hele dagdezelfde ingestelde temperatuur. Deze temperatuur kan tussen 5^ en 35^ aangepast worden met behulp van de 巧 of toets. De kamerthermostat handhaft deze temperatuur totdat een andere bedienningswijze of temperatuur gekozen worden.
• OFF: de kamerthermostat handhaft een minimumtemperatuur van 5^ (standaard) als vorstbeveiliging voor uwuis.

Tijdens normal gebruik

- Temperatuur opvragen

In de AUTO-, MAN- en OFF-stand geeft de kamerthermostaat de huidige kamertemperatureur wee. Druk op de i-toets om de geprogrammeerde 'gevraagde temperatuur' (de temperatuur die de kamerthermostaat tracht te handhaven) te bekijken. Deze 'gevraagde temperatuur' worden knipperend weergegeven. Na 5 seconden verschijnt de huidige kamertemperatureur wee.

- De ingestelde temperatuur overschrijven

Tijdens normal gebruik (AUTO) kan de geprogrammeerde temperatuur handmatig aangepast worden met behulp van de - of toets of de -tots. De 'gevraagde temperatuur' wordt 5 seconden knipperend weergegeven. In deze 5 seconden kan de temperatuur gewijzigd worden met behulp van de of -toets. NB: deze gewijzigde temperatuur wordt slechts gehandhaafd tot het eerstvolgende schakelpunt van het programma.

De bijzondere functies gebruiken

- VAKANTIE-functie

Met de vakantiefunctie kunt u een constante temperatuur instellen (standaard = 10^ ) voor een bepaald aantal dagen (1 t/m 99 dagen). Hierdoor kunt u energie en energiekosten besparen wonneer u weg bent, maar op de dag van terugkeer functioneert uw verwarmingssysteme weer normalaal.

Devakantiefunctieinstellen:

a. Zorg ervoor dat de kamerthermostat in de AUTO- of MAN-stand staat.
b. Druk op de toets om het aantalvakantiedagen en de ingesteldetemperatuur te bekijken; ook hetvakantiesymbol verschijnt inbeeld.

c. Gebruik de +of -toets om de vakantieperiode in te stellen (1 t/m 99ragen) en drukervolgens ter bevestiging op de groene (-toets.
d. Gebruik de -toets om devakantiemperatuur (5^ tot 35^) in te stellen en druk verwolgens terbevestiging op de groene OK-toets.

De kamerthermostaat handhoeff de neue wtemperatuur nu voor het ingestelde aantal dagen dat uwuis Niet bewoond worden. Om middernacht worden er een dag van het aantalvakantiedagen afgetrokken totdat het ingestelde aantal dagen voor bij is. De kamerthermostaat schakelt dan wee terug waar de normale MAN- of AUTO-stand. U kunt de vakantiefunctie op elk gewenst moment uitschakelen of de functie verlaten door nogmaals op de toets te drukken.

Deijd aanpassen

Tijdens normalaal gebruik kunt u de @-toets gebruiken om alleen de tijd aan te passen. Druk verwolgens weeop de groene OK-toets om de wijzigingen op te slaan.

Probleem	Oplossing
Geen display (Verlies van stroom).	Controller of de batterijen zijn geplaatst door de afdekplaat te verwijderen. Controller of de batterijen correct+zijn geplaatst. (+/-) Vervang de batterijen.
Het display toot een knipperende symbool.	De batterijen in dethermostatelijk bijna leeg. Vervang de batterijen.
Het display toont het ——symbol.	Een fout zich voorgedaan in uw verwarmings-systeme. Verwijder de batterijen enplaats ze opnieuw in dethermostat!. Als het ——symbol Niet verdwijnt na enkele minu-ten, contacteer uw installateur.

VEELGESTELDE VRAGEN

Hoe kan ik de lege batterijen van de kamerthermostatervangen?

De kamerthermostat meet voortdurend het batterijniveau. Normaal gesproken gaande batterijen circa 2aar mee. Wanner de batterijen bijna leeg+zijn,verschijnt er een knipperend ^+ -symbool op het scherm. Volg de stappen uit het hoofdstuk 'STAP 1: De batterijen plaatsen' op pagina 3,maar verrang in stap c de gebruike batterijen doornieuwe.NB:tijdens het verrangen van de batterijen worden uwprogramma-installingen opgeslagen,maar het kan zichn dat u de tijd- end datuminstelleningen naderhand moet corrigeren.

Hoe kan ik voor de hele dag bezelfdetemperatuur instellen?

Voor gebruik als een eenvoudige thermostat met de hele dagdezelfde temperatuur kurz u de MAN-toets indrukken om te kiezen voor handmatige bediening. U kurz de temperatuur wijzigen met behulp van de of -toets. Dat kan met stappen van 0,5^ tussen 5^ en 35^. De kamerthermostat handhaft deze temperatuur totdat een andere bedieningswijze of temperatuur gekozen worden.
