USB 1392 - Autoradio US Blaster - Notice d'utilisation et mode d'emploi gratuit

Type d'amplificateur	Classe-AB
Interface	USB
Modèles compatibles	USB 1389, 1390, 1391, 1392
Puissance de sortie	Non précisé
Impédance de sortie	Non précisé
Réponse en fréquence	Non précisé
Rapport signal/bruit	Non précisé
Distorsion harmonique totale	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Connecteurs d'entrée	Non précisé
Connecteurs de sortie	Non précisé
Utilisation recommandée	Amplification audio
Protection	Non précisé

FOIRE AUX QUESTIONS - USB 1392 US Blaster

Comment connecter mon US Blaster USB 1392 à mon smartphone ?

Pour connecter votre smartphone à l'US Blaster USB 1392, activez le Bluetooth sur votre téléphone, recherchez les appareils disponibles et sélectionnez 'US Blaster USB 1392'. Suivez les instructions à l'écran pour terminer la connexion.

Pourquoi mon autoradio ne lit pas les fichiers audio depuis une clé USB ?

Vérifiez que les fichiers audio sont dans un format compatible (MP3, WAV). Assurez-vous également que la clé USB est bien formatée en FAT32 et qu'elle ne dépasse pas 32 Go.

Comment réinitialiser mon US Blaster USB 1392 ?

Pour réinitialiser l'autoradio, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Cela réinitialisera les paramètres par défaut.

L'autoradio ne s'allume pas, que faire ?

Vérifiez les connexions électriques et assurez-vous que le fusible n'est pas grillé. Si le problème persiste, consultez un professionnel pour diagnostiquer le système électrique.

Comment ajuster les paramètres de son de l'US Blaster USB 1392 ?

Accédez au menu des paramètres audio à l'aide du bouton 'Menu'. Vous pourrez ajuster les basses, les aigus et le balance des haut-parleurs selon vos préférences.

Mon autoradio ne capte pas les stations radio, que faire ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement connectée et fonctionnelle. Essayez également de rechercher manuellement les stations dans le menu de l'autoradio.

Comment mettre à jour le firmware de l'US Blaster USB 1392 ?

Visitez le site officiel du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le système via une clé USB.

Puis-je utiliser un microphone externe avec l'US Blaster USB 1392 ?

Oui, vous pouvez connecter un microphone externe si l'autoradio est équipé d'une entrée microphone. Consultez le manuel d'utilisateur pour plus de détails.

L'écran de mon autoradio est noir, que faire ?

Assurez-vous que l'alimentation est correctement connectée. Si l'écran reste noir, essayez une réinitialisation ou consultez un professionnel si le problème persiste.

Comment activer la fonction de lecture aléatoire sur l'US Blaster USB 1392 ?

Accédez au menu de lecture et sélectionnez l'option 'Lecture aléatoire'. Cela permettra de jouer vos morceaux de musique dans un ordre aléatoire.

MODE D'EMPLOI USB 1392 US Blaster

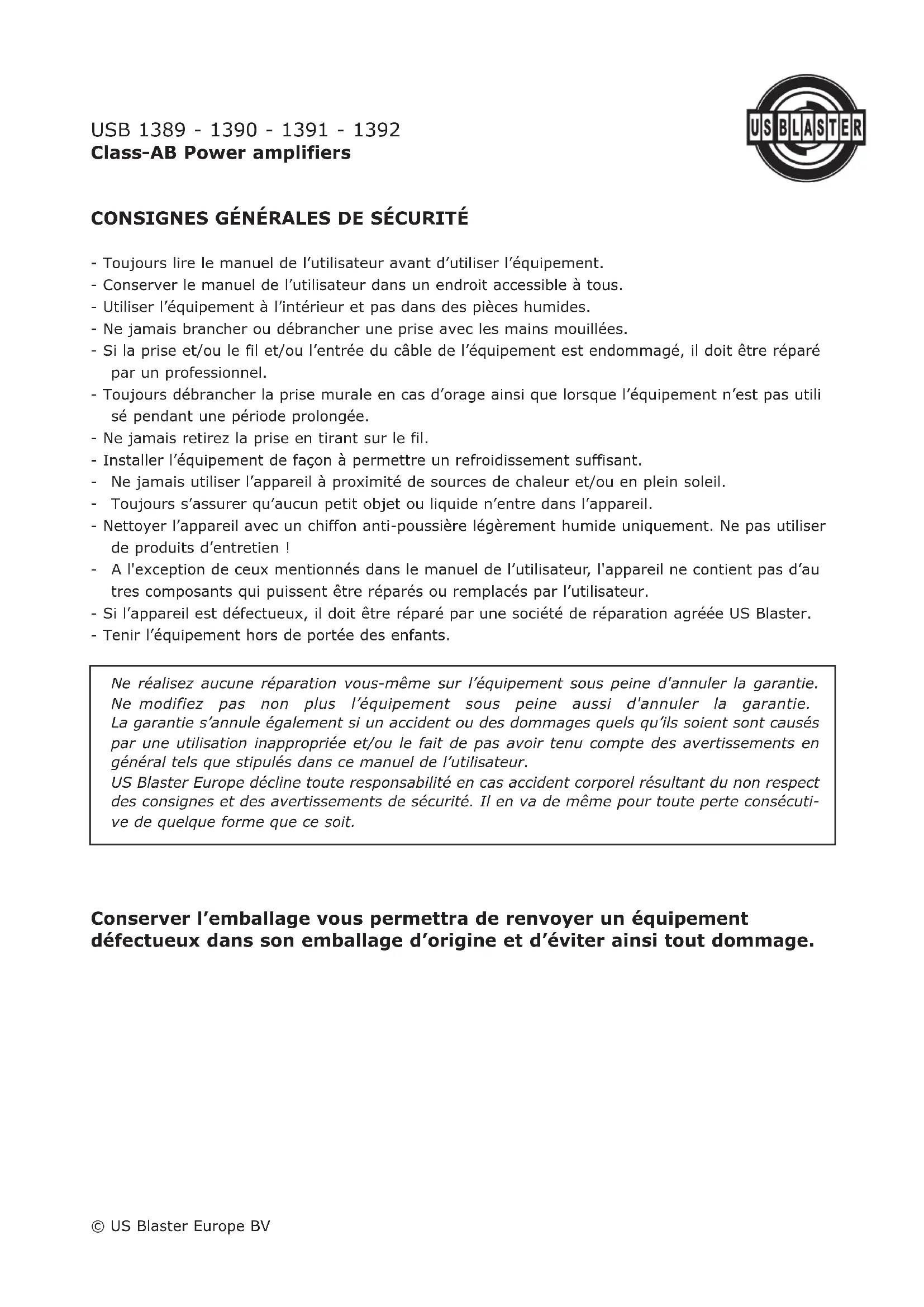

• Toujours dire le manuel de l'utilisateur avant d'utiliser I'equipement.
• Conserver le manuel de l'utilisateur dans un endroit accessible à tous.
• Utiliser l'équipement à l'intérieur et pas dans des pieces humides.
• Ne jamais brancher ou débrancher une prise avec les mains mouillées.
• Si la prise et/ou le fil et/ou l'entrée du cable de l'équipment est endommagé, il doit être réparé par un professionnel.
• Toujours débrancher la prise murale en cas d'orage ainsi que lorsque l'équipement n'est pas utilisé pendant une période prolongée.
• Ne jamais retirez la prise en tirant sur le fil.
• Installer l'equipement de façon à permettre un refroidissement suffisant.
• Ne jamais utiliser l'appareil à proximé de sources de chaleur et/ou en plein soleil.
• Toujours s'assurer qu'aucun petit objet ou liquide n'entre dans l'appareil.
• Nettoyer l'appareil avec un chiffon anti-poussière légarement humide uniquement. Ne pas utiliser de produits d'entretien!
• A l'exception de ceux mentionnés dans le manuel de l'utilisateur, l'appareil ne contient pas d'autres composants qui puissant être réparés ou replacés par l'utilisateur.
• Si l'appareil est defectueux, il doit etre réparé par une société de réparation agreee US Blaster.
• Tenir l'équipement hors de portée des enfants.

Ne réalisez aucune réparation vous-même sur l'équipement sous peine d'annuler la garantie. Ne modifiez pas non plus l'équipement sous peine aussi d'annuler la garantie. La garantie s'annule également si un accident ou des dommages quels qu'ilts soient sont causés par une utilisation inappropriée et/ou le fait de pas avoir tenu compte des averissements en général tels que stipulés dans ce manuel de l'utilisateur.

US Blaster Europe décline toute responsabilité en cas accident corporel resultant du non respect des consignes et des avertissements de sécurité. Il en va de même pour toute perte consécutive de chaque forme que ce soit.

Conserver l'emballage vous permettra de renvoyer un équipement défectueux dans son emballage d'origine et d'éviter ainsi tout dommage.

INTRODUCTION

Nous vous remercions d'avoir choisi cet amplificateur US BLASTER Class AB pleine gamme pour le système audio de votre vehicule. À présent, vous possédez un amplificateur de conception intransigeante et de technique incorporeant la dernière technologie de circuit avancée. Vous découvertrez bien-tôt le son optimal et la puissance fiable de cet amplificateur. Les amplificateurs US BLASTER ont opté pour un traitementartisanal avancé en utilisant les composants de plus haute qualité et sont soumis à un strict contrôle de qualité. Pour profiter au maximum et le plus longtemps possible de l'écoute/agréable et parfaite, nous vous conseillons de le faire installer par un revendeur US BLASTER spécialisé. Ainsi, l'installation sera techniquement correcte et, en même temps, vous pourrez bénéficier d'une prolongation de la garantie d'un an (vous trouverez les détails dans le chapitre relatif à la garantie). Afin d'obtenir le maximum de cet amplificateur, veuillez dire complètement ce manuel. Si l'amplificateur est installé correctement, il vous servira de façon friable pendant des années.

CHARACTERISTIQUES

Composants SMD Hi-Fi.
FR-4 très puissant avec PCB double face.
ESR bas condensateur de filtrage à haute capacitance

Circuit de réjection Super noise.

Système de protection parfait contre la surcharge, le court-circuit, la surchauffe et la baise de tension. Connecteurs plaqués or pour une charge élevée
Filtres intégrés pour un rendement élevé

AMPLIFIER FUNCTIONS

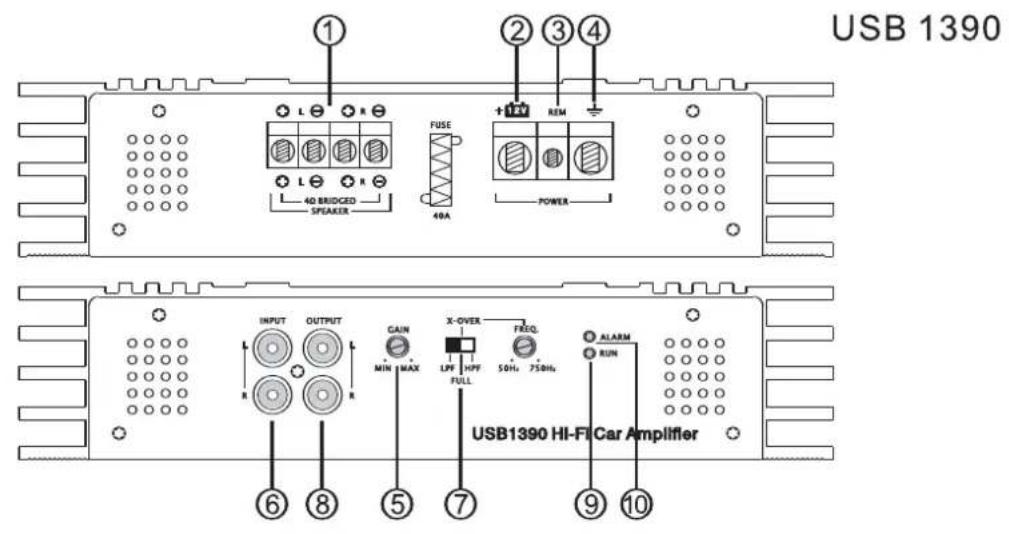

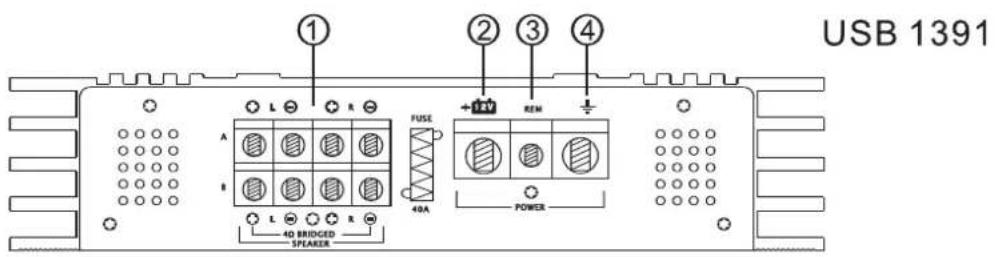

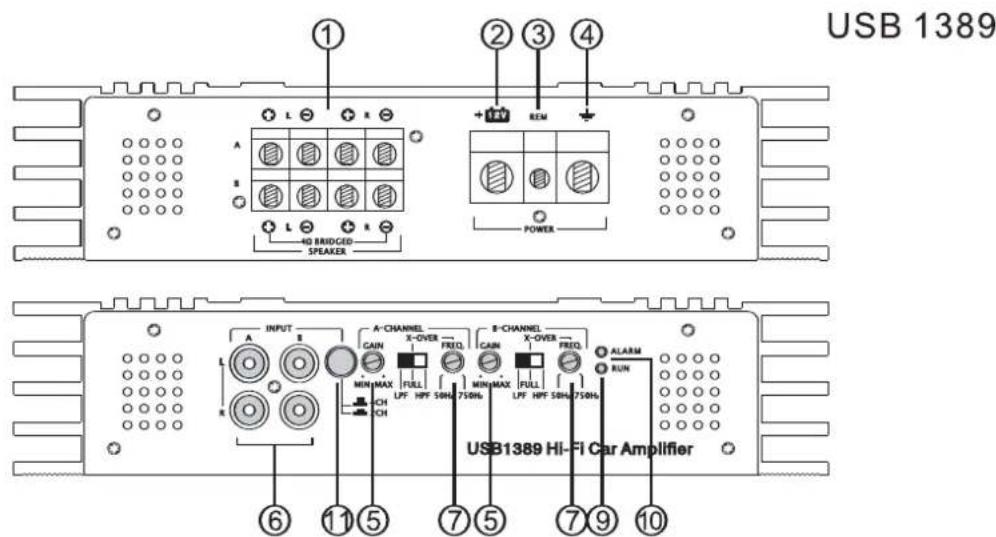

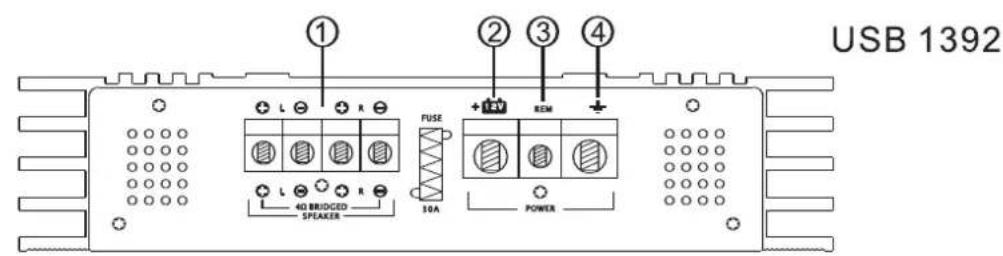

1. Connexion des haut-parleurs

2. Ne connectez jamais les haut-parleurs sansmettre à la terre le chassin. Vos pourrié détruire l'amplificateur.

3. Vérifiez le branchement correct des haut-parleurs, c'est-à-dire, plus sur plus et moins sur moins.

Nous recommendons d'utiliser pour le branchement un cable de calibre 16 et plus. D'autres fonctions de raccordement figurent dans l'annexe.

1. BATT+

La borne pour le raccordement de la batterie + (plus). Le cable d'alimentation de 12 Volt + (plus) doit être raccordé à cette borne par l'intermédiaire d'un fusible. Nous recommendons d'utiliser un cable de 12 pieds en cuivre de calibre 8 et plus.

1. REM

Borne éloignée. Le cable pour la commande à distance doit être raccordé à la sortie éloignée de la borne radio de façon à ce que l'amplificateur se mette en marche et s'arrête automatiquement en même temps que la radio. Si plusieurs amplificateurs sont raccordés à cette borne d'antenne, il est possible qu'il soit nécessaire d'ajouter un relais supplémentaire. Dans ce cas de figure, contactez votre revendeur.

1. Mise à la terre

Borne de mise à la terre du chassin. Le cable de mise à la terre doit être très solidement fixé à un conducteur massif proche.

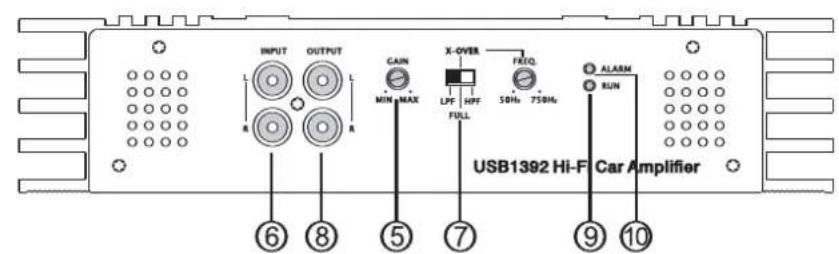

5. Gain

La fonction Gain control regule la sensibilité de l'amplificateur de façon à égaler la tension du signal de sortie de la source. Il ne s'agit pas de la commande du volume. Prenez un CD haute qualité et augmentez le volume de votre source à 75%. Baissez le gain au minimum, puis augmentez-le lentement dans le sens des aiguilles d'une montre. Lorsque les premiers signes de distorsion apparaissent, arrêtez, puis baissez lentement le gain dans le sens inverse des aiguilles d'une montre. Ainsi vous obtiendarez un son clair sans distorsion au niveau maximal.

6. Entree Audio RCA

Ces entrées RCA relient les entrées radio de votre préamplificateur. Veuillez utiliser les cables audio RCA destinés aux automobiles, autrement, des perturbations peuvent se produit. Les cables doivent être les plus courts possibles. Pour éviter les perturbations causés par l'électronique déjà installée, ne placez pas les cables RCA avec les cables déjà existants dans le vehicule. Si vous radio possède une seule sortie pour l'amplificateur, utilisez un adaptateur Y-RCA ajustat. Si vous radio possède une sortie pour un seul haut-parleur, utilisez un adaptateur "HIGH-LOW-LEVEL".

7. Le régulateur du filtré CROSSOVER

L'interrupteur et le bouton commandent les filtres passer-bas, passer-haut et la fonction du passage complet. Si les valeurs LPF ou HPF sont regliées, il est possible de modifier la fréquence de coupure à l'aide du bouton de fréquence.

8.Sortie RCA Audio

Ces sorties RCA servent à l'interconnexion avec les autres sorties de l'amplificateur. Le signal de sortie ainsi bufferisé est utilisé facilement par des amplificateurs de type daisy-link (connexion en chaîne).

9. Témoin de fonctionnement

Le témoin de fonctionnement s'allume lorsque l'amplificateur est en marche. Il s'éteint lorsqu'une panne survient.

10. Témoin ALARM

Indique I'etat de panne ou d'autosurveillance de l'amplificateur.

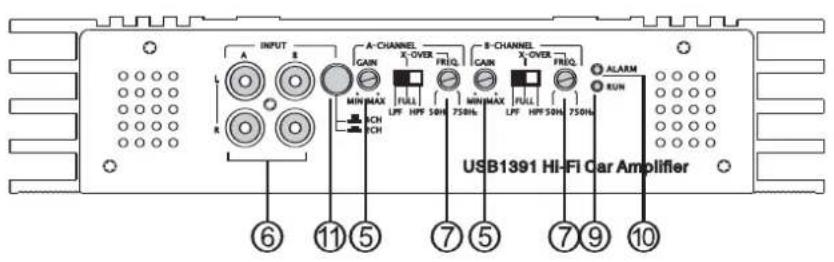

11. Commutateur des canaux 4CH/2CH

Cet interrupteur sert à la commutation des entrées de deux ou quatre canaux. Lorsqu'il se trouve en position 4CH, l'amplificateur fonctionne en tant que sortie séparée à quatre canaux. En position 2CH, l'entrée CH-B sera mise en parallèle avec CH-A et, en même temps, le connecteur de sortie CH-B sera déconnecté.

PREINSTALLATION

Nous recommendons de faire installer le dispositif par un revendeur autorisé de la société US BLASTER. La puissance requise, le fil de mise à la terre et le fusible extérieur correspondant sont indiqués ci-dessous:

Modèle Fusible fil calibre

USB 1392 30AMP 8

USB 1391 40AMP 4-8

USB 1390 40AMP 4-8

USB 1389 60AMP 4-6

Il est recommandé d'installer le fusible à une distance minimale de 40 cm de la batterie. Le fil de mise à la terre doit être raccordé directement au point de connexion de mise à la terre métallique du chassis du vehicule, celui-ci devrait également être métallique. L'amplificateur doit être fixé de façon sure sur une surface solide, sèche, pas trop exposée aux vibrations, dans le coffre ou dans la zone passagers. L'amplificateur doit être place à un endroit bien ventilé. Placez l'amplificateur de façon à avoir un accès facile au réglage des commandes d'entrée. Installes les cables d'amplificateur le plus loin possible des circuits électriques de l'automobile, tels que cable d'allumage.

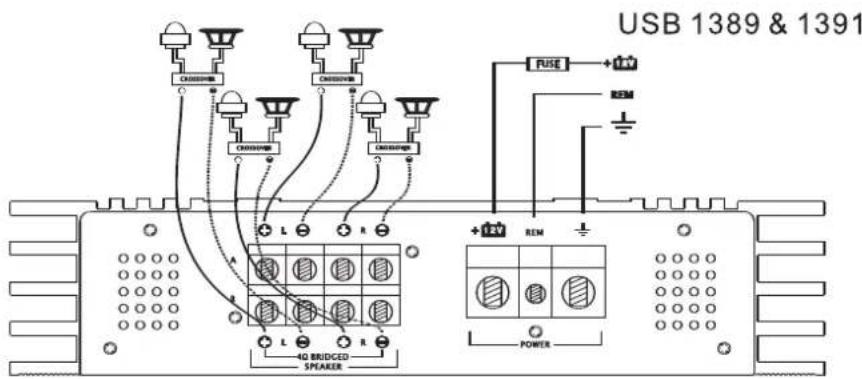

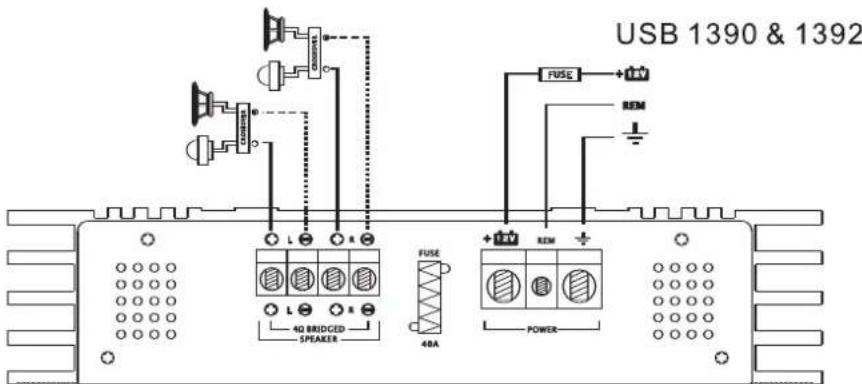

BRANCHEMENT DES CÂBLES

DéPANNAGE

Témoin de fonctionnement est étéint

• contrôle tous les fusibles de l'amplificateur
• contrôle le fusible principal à proximé de la batterie
• contrôle les bornes plus et moins des conducteurs de batterie
• contrôle le voltage de commutation

Témoin de fonctionnement est allumé, mais on n'entend aucun son

• contrôle le réglage du volume de la radio
• contrôlez la commande GAIN de l'amplificateur
• contrôle les cables et les connexions RCA
• contrôle les cables et les connexions des haut-parleurs

Réponse des graves est basse

• l'un des cables du haut-parleur est peut-être déconnecté
• la commande des graves de la radio est réglée sur une valeur BASSE
• le filtrer crossover actif est mal régle
• contrôle les commandes de l'amplificateur
• connexion de mise à la terre de l'amplificateur et du chassin incorporet

Amplificateur s'allume et s'eteint

• les bornes des cables et les batteries sont oxydées
• faible tension de la batterie
• branchement du cable à distance incorrect

Un canal ne fonctionne pas

• contrôle la connexion RCA du canal correspondant
• contrôle le raccordement des haut-parleurs du canal correspondant
• la commande de l'équilibre dessons n'est pas régée à la position centrale
• contrôle les haut-parleurs du canal correspondant

\section*{Caracteristiques techniques}

MODELE	USB 1389	USB 1390	USB 1391	USB 1392
Puisance 4Ohm RMS à 14.4V	160 W	160 W	90 W	90 W
Puisance d'entrée utile 2Ohm à 14.4V	190 W	190 W	110 W	110 W
Puisance 4Ohm RMS à 14.4V	350 W	350 W	180 W	180 W
Niveau d'entrée	0.2~5V	0.2~5V	0.2~5V	0.2~5V
Niveau d'entrée supérieure	NA	NA	NA	NA
Mode d'entrée à deux canaux	OUI	OUI	OUI	NA
Mode filtre CH-A	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP
Mode filtre CH-B	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP	NA
CH-A LPF	50~500V	50~500V	50~500V	50~500V
CH-A HPF	50~500V	50~500V	50~500V	50~500V
CH-B LPF	50~500V	NA	50~500V	NA
CH-B HPF	50~500V	NA	50~500V	NA
Réponse en fréquence	10~25V	10~25V	10~25V	10~25V
THD avec charge de 4Ohm - 30% de puissance nominale	<0.02%	<0.02%	<0.05%	<0.05%
Rapport signal sur bruit	>90 dB	>90 dB	>90 dB	>90 dB
Déparation des canaux	>89 dB	>89 dB	>89 dB	>89 dB
Charge minimale	2 Ohms	2 Ohms	2 Ohms	2 Ohms
Système de protection contre la surcharge	OUI	OUI	OUI	OUI
Protection contre la surchauffe	80 °C / 176 °F	80 °C / 176 °F	80 °C / 176 °F	80 °C / 176 °F
Hi-END Design	OUI	OUI	OUI	NA
Composants & PCB	SMT & avec carte double face	SMT & avec carte double face	SMT & avec carte double face	SMT & avec carte double face
Dimensions	318 x 244 x 53 mm	215 x 244 x 53 mm	263 x 244 x 53 mm	183 x 244 x 53 mm

GARANTIE

US BLASTER Inc. octroi une garantie d'un an au maximum à partir de la date d'achat et d'installation du produit par le revendeur autorisé pour tous ses produits. Les appareils non installés par le revendeur autorisé de la société US BLASTER sont garantis au maximum 90 jours à partir de la date d'achat. L'appareil représentant un endommagement consécutif à une alimentation insuffisante, une surcharge ou une déterioration des entrées, nécessite l'achat d'une nouvelle PCB (carte de circuit imprimé). US BLASTER s'engage à réparer ou à remplaner les pieces défectueuses ou les articles exclusivement en vertu de sa propre décision. Cette garantie ne s'applique pas au dispositif dont l'endommagement est consécutif à un accident, une manipulation incorrecte, négligence ou une modification qualconque. Cette garantie est valable uniquement pour le client initial ayant dûment enregistré l'article dans un-delai de 10 jours à partir de la date d'achat. Mis à part l'exception citée ci-dessus, la société US BLASTER ne fournit aucune garantie expresse ou implicite, incluant toute garantie implicite par la loi, que ce soit sur la valeur marchande du produit ou son applicabilité à des fins spécifique. Compte tenu du développement et de l'amélioration constants du produit, les prix et les données techniques de ces produits sont sujets aux modifications sans averissement préalable.

OWNERS MANUAL

CLASS-AB POWER AMPLIFIER

USB 1389 - 1390 - 1391 - 1392
