GEBRUIKSAANWIJZING USB 1392 US Blaster

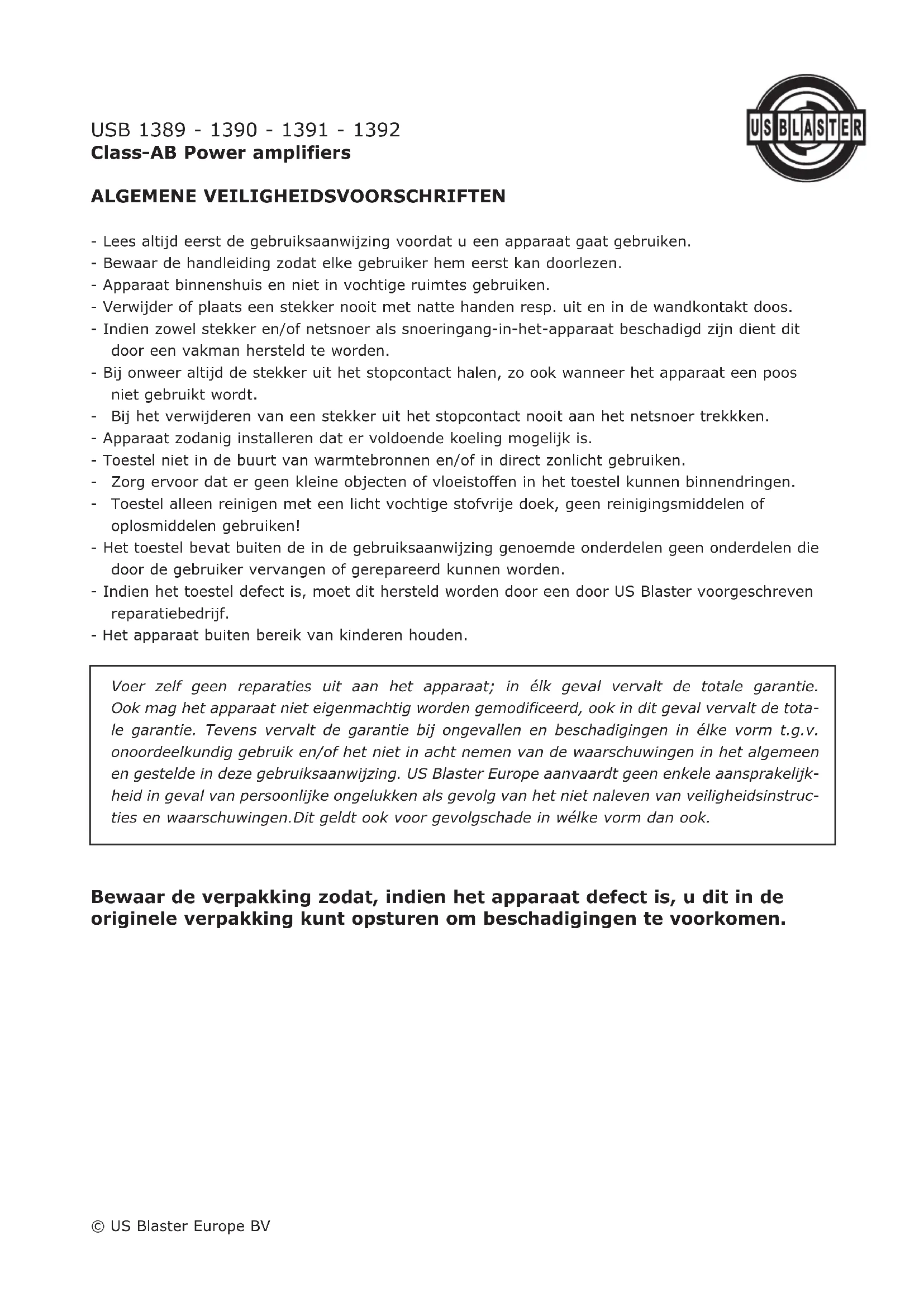

• Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
  -Bewaar de handleiding zodate elkge gebruiker hem eerst kan doorlezen.
• Apparaat binnenshuis en Niet in vochtige ruimtes gebruiken.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in de wandkontakt doos.
• Indien zowel stekker en/of netsnoer als snoeringang-in-het-apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Bij onweer algtd de stekker uit het stopcontact halen, zo ook wonneer het apparaat een poos Niet gebruikt worden.
• Bij het verwijderen van een stekker uit het stopcontact nooit aan het netsnoer trekkken.
• Apparaat zodanig installeren dat er voldoende koeling möglichk is.
• Toestel nicht in de buurt van warmtebronnen en/of in direct zonlicht gebruiken.
• Zorg ervoor dat er geenkleine objcten of vloeistoffen in het toestel konnen binnendringen.
• Toestel alleen reinigen met een Licht vochtige stofvrijde doek, geen reinigingsmiddelen of oplosmiddelen gebruiken!
• Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker verrangen of gerepareerd konnen worden.
• Indien het toestel defect is, moet dit hersteld worden door een door US Blaster voorgeschreven reparatiebedrijf.
• Het apparaat buiten bereik van kinderen houden.

Voer zich geen reparations uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Tevens vervalt de garantie bij ongevallen en beschadigingen inélke vom t.g.v. onoordeelkundig gebruik en/of het Niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. US Blaster Europe aanvaardt geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstru-ties en waarschuwingen.Dit geldt ook voor gevolgschade in wélke vom dan ook.

Bewaar de verpakking zodate, indien het apparaat defect is, u dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.

INLEIDING

Bedankt voor uw keuze van deze US BLASTER Class AB versterker met volledig freiagentiegebied voor het audiosystem in uw auto. Nu bent u eigenaar van een versterker in een volmaakte uitvoering en met de niewste technologie. U zal zich al snel+kunnen overtuigen van het optimale geluid en de betrouwbare prestaties van deze versterker. De US BLASTER versterkers ondergaan een strenge kwaliteitiscontrole en worden geproduced in een perfecte ambachtelijk bewerking, met gebruikmaking van componenten van de hoogste kwaliteit. Om zo goed en lang möglichk van het aangename en volmaakte geluid te genieten adviseren wij u de installmentatie bij een geauthoriseerd US BLASTER dealer te latent uitvoeren. Daardoor worden technisch een juiste installmentie verzekerd en tegelijkkertijd kan voor u de garantie met een一年多 verlangd worden. (Details zijn in het hoofdstuk betreffende garantie te vinden.) Ga voor luisterplezier eerst zorgvuldig deze gebruiksaanwijzing doorlezen om het maximale uit uw versterker te verkrijgen. Bij een juiste en vakkundige installmentie kan dit product voor langearend u betrouwbaar van diest+zijn.

EIGENSCHAPPEN

SMD Hi-Fi audio componenten.

Zeer sterke FR-4 met dubbelzijdige PCB.

Lage ESR capaciteitsweerstand, filtercondensator met hoge capacitit.

Sperkring Super noise.

Perfect beveiligingsystem gegen overbelasting, kortsluiting, oververhitting en te lage spanning. Vergulde connectoren voor hoge belasting.

Geintegreerde filters voor hoge prestatie.

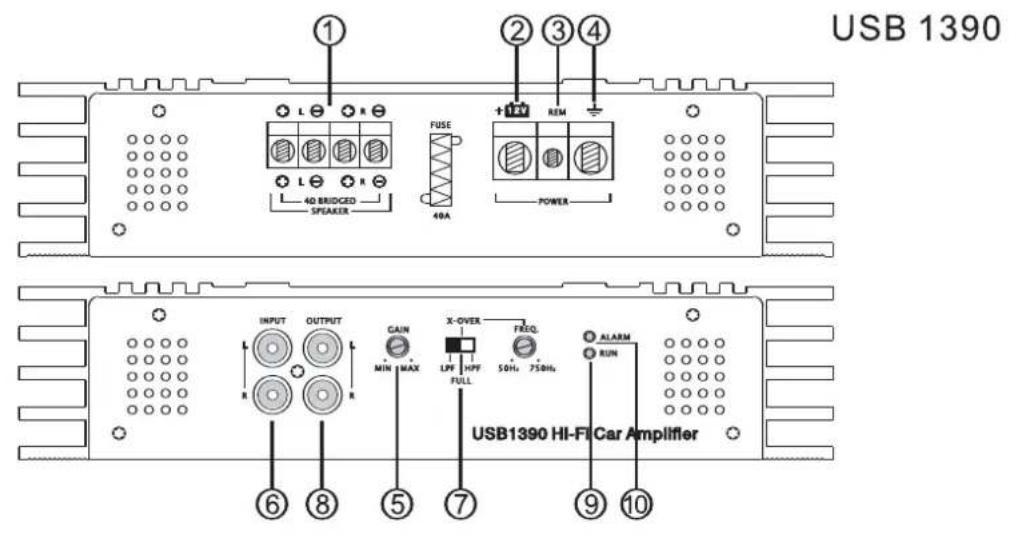

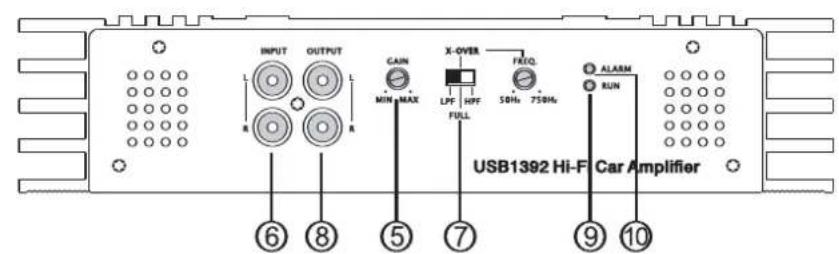

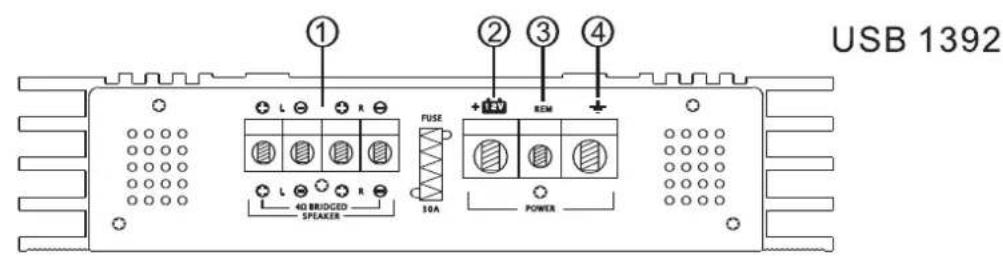

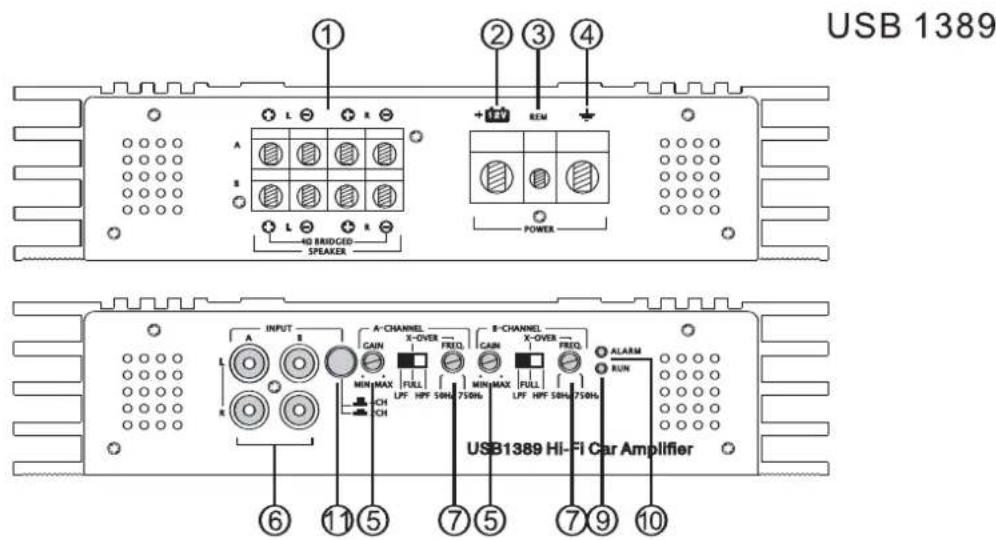

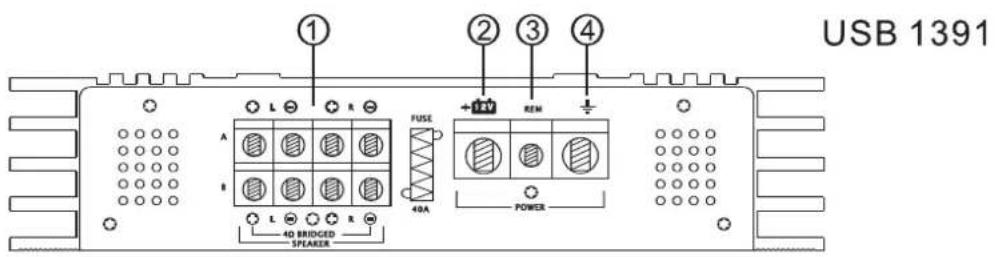

VERSTERKERFUNCTIES

1. Aansluiting van luidsprekers

2. Ga nooit de luidsprekerkabels met de chassisaarding verbinden. Hierdoor zou de versterker vermietigd können worden.

3. Controller of de luidsprekers correct zijn aangesloten, d.w.z. plus aan plus en min aan min. Voor aansluiting van de luidsprekers adviseren wij kabels van kaliber 16 of meer te gebruiken. Overige aanwijzingen van de aansluitingen�n in de bijlage aangegeven.

4. BATT+

Accupool + (plus). De + (plus) 12 volt spanningkabel dient aan de + (plus) accupool met een zekering aangesloten te zich. Wij adviseren een 12 voet koperen kabel met een dikte kaliber 8 ofmeer.

1. REM

Afstandsaansluiting. Kabel voor afstandsaansluiting要去 aan de afstandsuitgang van de radio zodanig aangesloten zijn dat de versterker automatisch met de radio in- en uitgeschakeld kan worden. Indien aan deze antennaaansluiting twee of meer versterkers worden aangesloten, za het misschienoodzakelijk zich een extra relais toe te voegen. Neem in een dergelijk geval contact op met uw dealer.

1. Aarding

Aansluiting voor aarding van het chassis. De aardkabel voor het chassis dient zeer degelijk aan een nabijgelegen massageleider aangesloten te worden.

5. GAIN

De functie gain control regelt de sensititeit van de versterker zodanig dat deze met de spanning van hetuitgangssignaal van uw bronunit overeenkomstig is. De gain control is Niet om het volume in te stellen. Neem een hoogwaardig opgenomen muziek CD en stel het geluidsvolume aan de bron op 75% . Zet de signaalversterking (gain) op minimum en ga dan de gain langzaam, in de richting van klokwijzers, opvoeren. Stop bij het eerste teken van verrorming en draai de gain in andere richting (tegen de richting van de klokwijzers) iets terug om zuivere en ongestoorde weergave op maximaal niveau te bereiken.

6. Audio-ingang RCA

Deze RCA ingangen verbinden radio-uitgangen door, vanuit uw voorversterker. Gebruik audio RCA kabels voor auto's, anders kan het tot storingen komen. Houd de kabels zo kort möglichk. Plaats de RCA kabels Niet bij de al bestaande kabels in het voertuig, zodate het Niet tot storingen van de al geinstalleerde elektronica komt. Indien uw radio slechts een uitgang voor de versterker heeft, gebruik dan een geschikte Y-RCA adapter. Indien uw radio slechts een uitgang heeft voor slechts een luidspreker, dan moet u de adapter "HIGH-LOW-LEVEL" gebruiken.

7. CROSS-OVER selectie

Door de keuzeschakelaar en -knop worden het laagdoorlaatfilter (LPF), het hoogdoorlaatfilter (HPF) en het volledige doorlaten bediend. Indien de waarden LPF of HPF zijn ingesteld, kan met de frequentie knop de grensfrequentie ingesteld worden.

8. Uitgang RCA Audio

De RCA uitgangen dienen voor het verbinden met andere ingangen van de versterker. Een Gebufferd uittgangssignaal kan eenvoudig door versterkers van het type daisy-link verwerkt worden.

9. LED voor het in werkigijken

Deze gaat oplichten, als de versterker aan staat. Bij een storing gaat deze uit.

10. LED voor alarm

Dit contrôlelampje geeft aan als door de versterker een automatische controle wordt uitgevoerd of dat de versterker een storing heeft.

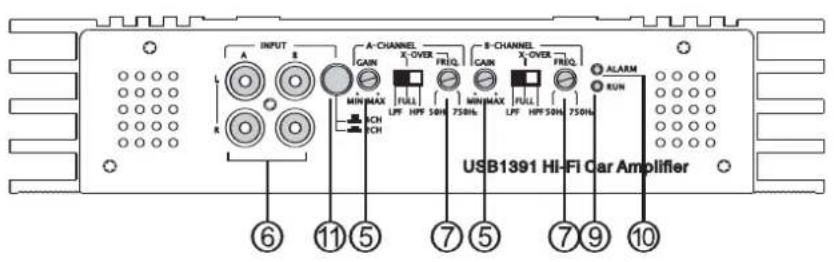

11. 4CH/2CH kanaalschakelaar

Met deze schakelaar kan de tweet- of vierkanaals functie ingesteld worden. Als deze in de positie 4CH is, werk de versterker als een vierkanaals separate ingang. In de positie 2CH zal de ingang CH-B tot CH-A parallel geschakeld worden en tegelijkertijd zal de CH-B input jack uitgeschakeld worden.

VOORINSTALLATIE

Wij adviseren de installment door een geauthoriseerde dealer van de firma US BLASTER te lately uitvoeren. De gewenste prestatie, a Harding en de juiste externe zekeringen zijn hieronder aangegeven:

Model Zekering Draadkaliber

USB 1392 30 A 8 gauge

USB 1391 40 A 4-8 gauge

USB 1390 40 A 4-8 gauge

USB 1389 60 A 4-6 gauge

Wij adviseren de zekering op minimaal 40 cm vanaf de accu te installereren. De aardig moet direct aan het metalen aardaansluitpunt van het voertuigchassis aangesloten worden, dat ook van metaal要去en. De versterker要去eilig op een vaste, droge oppervakte met lage vibraties aangesloten worden, in de bagageruimte of in de ruimte voor passagiers. De versterker要去 op een zodanige plaats bevestigd worden dat een goede ventilatie is verzekerd. Plaats de versterker zodenig dat een eenvoudige toegang tot het instellen van de ingangsregelaars maybeijk is. Installer alle kabels van de versterker zo ver maybeijk verwijderd van de elektrische leidingen in uw auto, bijvoorbeeld van de ontstekingskabel.

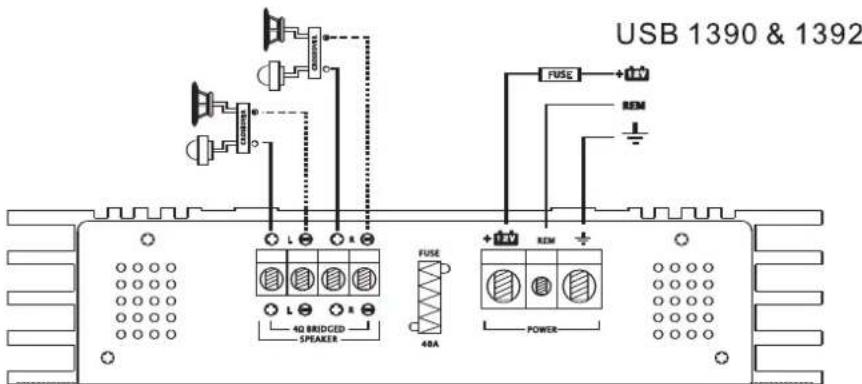

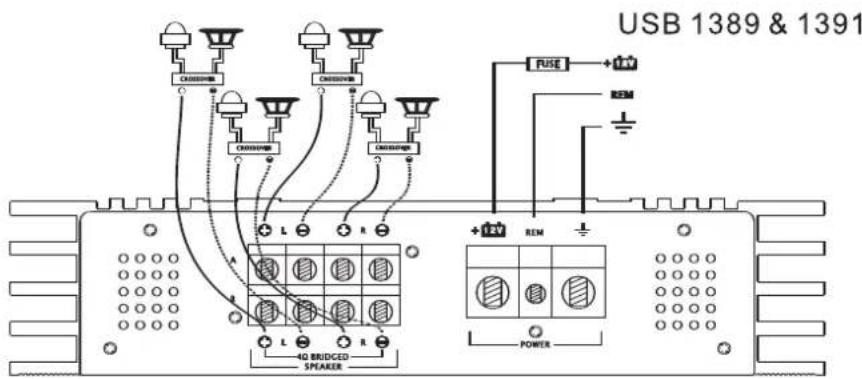

BEDRADINGCONFIGURATIE

OPLOSSING VAN PROBLEMEN

Controleampje voor het in werkingijken gaat Niet aan

• controller alle zekeringen in de versterker
• controller de hoofdzekering bij de accu
• controller plus en min aansluitingen van de accukabels
• controller de spanning

Controleampje voor het in werkigল is aan, maar er is geen geluid

• controller de volume-insteling van de radio
• controller de GAIN bediening van de versterker
• controller RCA kabels en aansluitingen
• controller de kabels en aansluitingen van de luidsprekers

Basweergave van het signaal is laag.

• een van de luidsprekerkabels is weltlicht nicht aangesloten
• de basregeling van de radio is op een te lage waarde ingesteld
• actieve cross-over unit is onjuist ingesteld
• controller de schakelaars van de versterker
• een slechte aardverbinding van de versterker met het chassis

De versterker gaat aan en uit

• de aansluitingen van kabels en/of accu zich geoxideerd
• lage spanning van de accu
• onjuiste aansluiting van de afstandskabel

• controller de RCA aansluiting van dit kanaal
• controller de aansluitingen van de luidsprekers van dit kanaal
• regulator voor de geluidsbalans is Niet in de middenpositie gezet
• controller de luidsprekers voor dit kanaal

Technische gegevens

MODEL	USB 1389	USB 1390	USB 1391	USB 1392
40 ohm RMS vermogen bij 14.4 V	160 W	160 W	90 W	90 W
20 ohm RMS nuttig uitgangsvermögen bij 14.4 V	190 W	190 W	110 W	110 W
40 ohm RMS vermogen bij 14.4 V	350 W	350 W	180 W	180 W
Ingangsiveau	0.2~5 V	0.2~5 V	0.2~5 V	0.2~5 V
High level input	NA	NA	NA	NA
Mode van tweekanaals ingang	JA	JA	JA	NA
CH-A filter mode	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP
CH-B filter mode	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP	NA
CH-A LPF	50~500 V	50~500 V	50~500 V	50~500 V
CH-A HPF	50~500 V	50~500 V	50~500 V	50~500 V
CH-B LPF	50~500 V	NA	50~500 V	NA
CH-B HPF	50~500 V	NA	50~500 V	NA
Frequentieweergave	10~25 V	10~25 V	10~25 V	10~25 V
THD bij 4 ohm belasting - 30 % van nominaal vermogen	<0.02 %	<0.02 %	<0.05 %	<0.05 %
Verhouding signaal / ruis	>90 dB	>90 dB	>90 dB	>90 dB
Separatie van kanalen	>89 dB	>89 dB	>89 dB	>89 dB
Minimale belasting	2 ohm	2 ohm	2 ohm	2 ohm
Beveiligingsystemegeten overbelasting	JA	JA	JA	JA
Beveiliging gegen oververhitting	80 °C / 176 °F	80 °C / 176 °F	80 °C / 176 °F	80 °C / 176 °F
Hi-END ultvoering	JA	JA	JA	NA
Componenten & PCB	SMT & dubbele zichwand	SMT & dubbele zichwand	SMT & dubbele zichwand	SMT & dubbele zichwand
Afmetingen	318 x 244 x 53 mm	215 x 244 x 53 mm	263 x 244 x 53 mm	183 x 244 x 53 mm

GARANTIE

De US BLASTER Inc. geeft garantie op alhaar producten voor de periode van een Jaar vanaf de datum van aankoop en de installmentie van het product door een geauthoriseerde dealer. De apparaten, die Niet door een geauthoriseerde dealer van US BLASTER zich geinstalleerd, hebben een garantie van maximaal 90 dagen vanaf de aankoopdatum. Bij een product, dat een beschadiging wegens onvoldoende voeding, wegens overbelasting of beschadiging van de ingangen vertoont, is het nodig een neue PCB te kopen. US BLASTER verplicht zich op basis van eigen controle nicht correct werkende onderden of producten te verragen. Deze garantie is Niet van toepassing op apparaten dieijdens een ongeval, door onjuist gebruik of door nalatigheid werden beschadigd of die op een willekeurige wijze werden gewijzigd. Deze garantie geldt slechts voor de oorspronkelijke klant die het product officieel, in deperiode van 10 dagen vanaf de inkoopdatum, heeft latenten registeren. Met uitzondering van het hier genoemde, geeft US BLASTER geen garanties - zoweluitgesproken of verborgen - op de verkoopbaarheid van het product of de bruikbaarheid voor specifieke doeleinden. Gezien de constante ontwikkelingen en verbeteringen van het product, prijswijzigingen en wijzigingen van technische gegevens,+zijn deze wijzigingen Niet gebonden aan een voorafgaande waarschuwing.
