GEBRUIKSAANWIJZING USB 1391 US Blaster

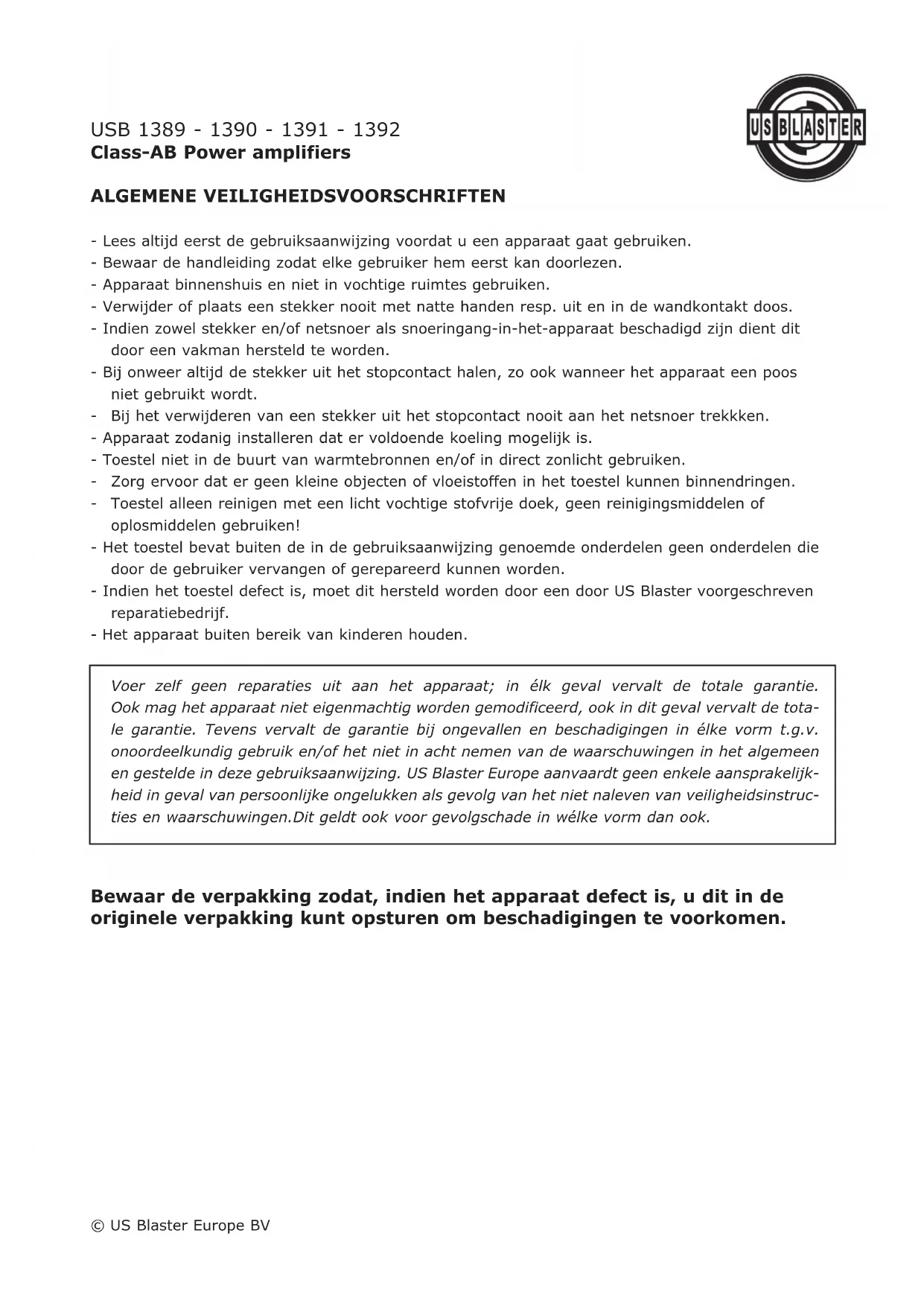

USB 1389 - 1390 - 1391 - 1392USB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers ALGEMENE VEILIGHEIDSVOORSCHRIFTEN - Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken. - Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen. - Apparaat binnenshuis en niet in vochtige ruimtes gebruiken. - Verwijder of plaats een stekker nooit met natte handen resp. uit en in de wandkontakt doos. - Indien zowel stekker en/of netsnoer als snoeringang-in-het-apparaat beschadigd zijn dient dit door een vakman hersteld te worden. - Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een poos niet gebruikt wordt.

Bij het verwijderen van een stekker uit het stopcontact nooit aan het netsnoer trekkken. - Apparaat zodanig installeren dat er voldoende koeling mogelijk is. - Toestel niet in de buurt van warmtebronnen en/of in direct zonlicht gebruiken.

Zorg ervoor dat er geen kleine objecten of vloeistoffen in het toestel kunnen binnendringen.

Toestel alleen reinigen met een licht vochtige stofvrije doek, geen reinigingsmiddelen of oplosmiddelen gebruiken! - Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker vervangen of gerepareerd kunnen worden. - Indien het toestel defect is, moet dit hersteld worden door een door US Blaster voorgeschreven reparatiebedrijf. - Het apparaat buiten bereik van kinderen houden. Bewaar de verpakking zodat, indien het apparaat defect is, u dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen. © US Blaster Europe BV Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de tota- le garantie. Tevens vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en/of het niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. US Blaster Europe aanvaardt geen enkele aansprakelijk- heid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstruc- ties en waarschuwingen.Dit geldt ook voor gevolgschade in wélke vorm dan ook.USB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers INLEIDING Bedankt voor uw keuze van deze US BLASTER Class AB versterker met volledig frequentiegebied voor

et audiosysteem in uw auto. Nu bent u eigenaar van een versterker in een volmaakte uitvoering en

et de nieuwste technologie. U zal zich al snel kunnen overtuigen van het optimale geluid en de betrouwbare prestaties van deze versterker. De US BLASTER versterkers ondergaan een strenge kwa- liteitscontrole en worden geproduceerd in een perfecte ambachtelijke bewerking, met gebruikmaking van componenten van de hoogste kwaliteit. Om zo goed en lang mogelijk van het aangename en vol- maakte geluid te genieten adviseren wij u de installatie bij een geautoriseerd US BLASTER dealer te laten uitvoeren. Daardoor wordt technisch een juiste installatie verzekerd en tegelijkertijd kan voor u de garantie met één jaar verlengd worden. (Details zijn in het hoofdstuk betreffende garantie te vin- den.) Ga voor luisterplezier eerst zorgvuldig deze gebruiksaanwijzing doorlezen om het maximale uit uw versterker te verkrijgen. Bij een juiste en vakkundige installatie kan dit product voor lange tijd u betrouwbaar van dienst zijn. EIGENSCHAPPEN SMD Hi-Fi audio componenten. Zeer sterke FR-4 met dubbelzijdige PCB. Lage ESR capaciteitsweerstand, filtercondensator met hoge capaciteit. Sperkring Super noise. Perfect beveiligingssysteem tegen overbelasting, kortsluiting, oververhitting en te lage spanning. Vergulde connectoren voor hoge belasting. Geïntegreerde filters voor hoge prestatie. VERSTERKERFUNCTIES

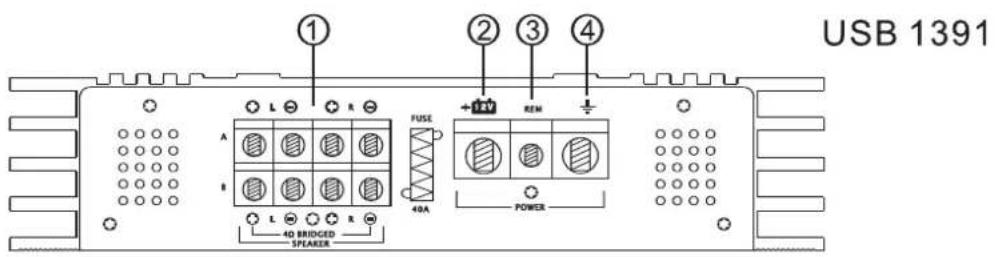

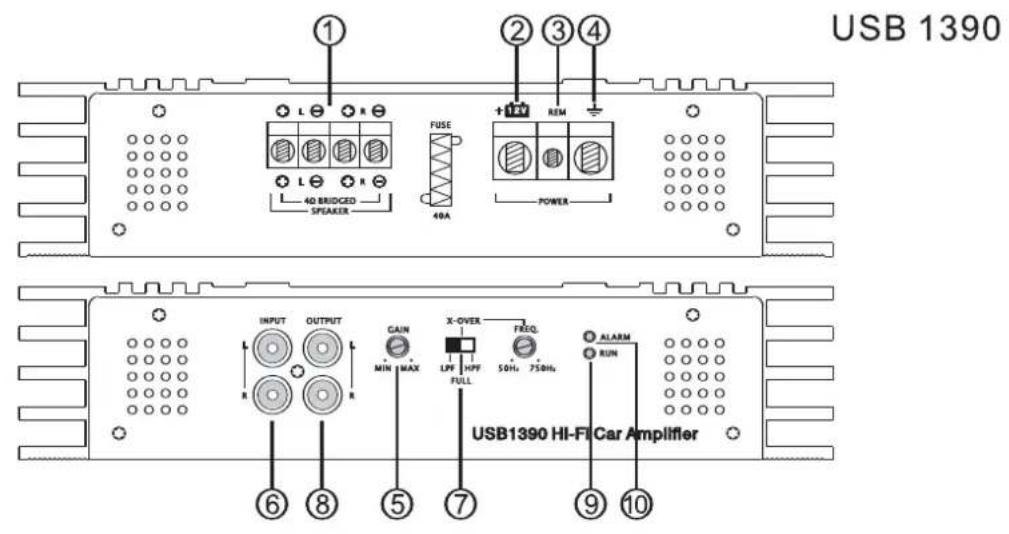

1. Aansluiting van luidsprekers

• Ga nooit de luidsprekerkabels met de chassisaarding verbinden. Hierdoor zou de versterker vernie- tigd kunnen worden.

• Controleer of de luidsprekers correct zijn aangesloten, d.w.z. plus aan plus en min aan min.

oor aansluiting v an de luidsprek ers adviseren wij kabels v an kaliber 16 of meer te gebruiken.

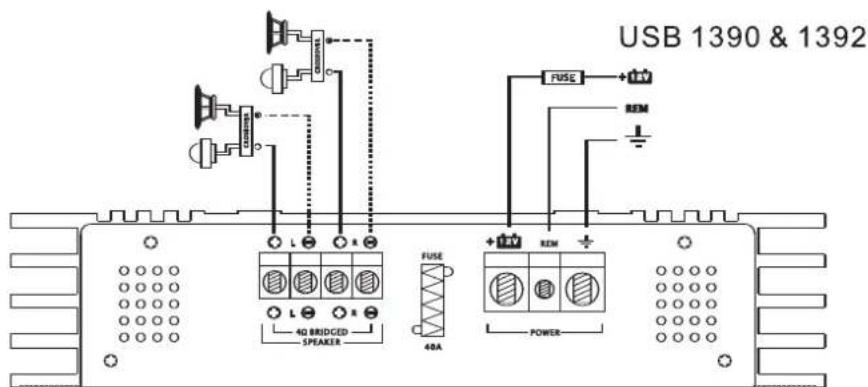

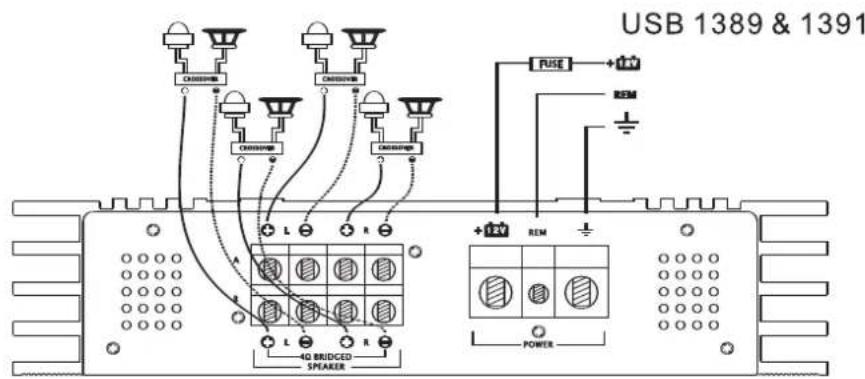

erige aan wijzingen v an de aansluitingen zijn in de bijlage aangegev en.

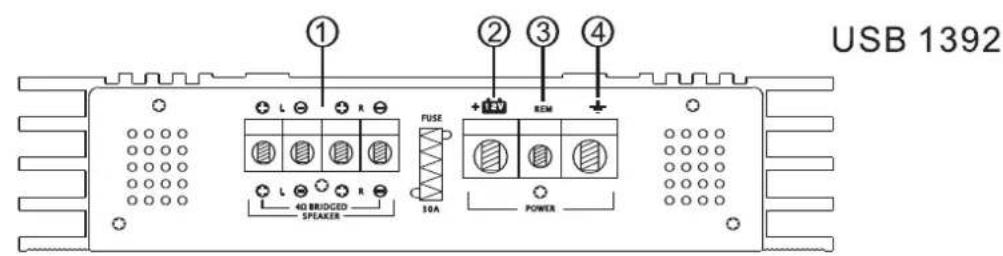

Accupool + (plus). De + (plus) 12 volt spanningkabel dient aan de + (plus) accupool met een zeke

ring aangesloten te zijn. Wij adviseren een 12 voet koperen kabel met een dikte kaliber 8 of meer.

Afstandsaansluiting. Kabel voor afstandsaansluiting moet aan de afstandsuitgang van de radio zodanig aangesloten zijn dat de versterker automatisch met de radio in- en uitgeschakeld kan worden. Indien aan dez e antenneaansluiting twee of meer v ersterk ers worden aangesloten, zal het misschien noodza

kelijk zijn een extra relais toe te voegen. Neem in een dergelijk geval contact op met uw dealer.

Aansluiting voor aarding van het chassis. De aardkabel voor het chassis dient zeer degelijk aan een nabijgelegen massageleider aangesloten te worden. © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers

De functie gain control regelt de sensitiviteit van de versterker zodanig dat deze met de spanning van het uitgangssignaal van uw bronunit overeenkomstig is. De gain control is niet om het volume in te stellen. Neem een hoogwaardig opgenomen muziek CD en stel het geluidsvolume aan de bron op 75 %. Zet de signaalversterking (gain) op minimum en ga dan de gain langzaam, in de richting van klokwijzers, opvoe- ren. Stop bij het éérste teken van vervorming en draai de gain in andere richting (tegen de richting van de klokwijzers) iets terug om zuivere en ongestoorde weergave op maximaal niveau te bereiken.

Deze RCA ingangen verbinden radio-uitgangen door, vanuit uw voorversterker. Gebruik audio RCA kabels voor auto‘s, anders kan het tot storingen komen. Houd de kabels zo kort mogelijk. Plaats de RCA kabels niet bij de al bestaande kabels in het v oertuig, zodat het niet tot storingen van de al geïnstalleerde elek- tronica komt. Indien uw radio slechts één uitgang voor de versterker heeft, gebruik dan een geschikte Y- RCA adapter. Indien uw radio slechts één uitgang heeft voor slechts één luidspreker, dan moet u de adap- ter "HIGH-LOW-LEVEL" gebruiken.

7. CROSS-OVER selectie

Door de keuzeschakelaar en -knop worden het laagdoorlaatfilter (LPF), het hoogdoorlaatfilter (HPF) en het volledige doorlaten bediend. Indien de waarden LPF of HPF zijn ingesteld, kan met de frequentie knop de grensfrequentie ingesteld worden.

8. Uitgang RCA Audio

De RCA uitgangen dienen voor het verbinden met andere ingangen van de versterker. Een gebufferd uit- gangssignaal kan eenvoudig door versterkers van het type daisy-link verwerkt worden.

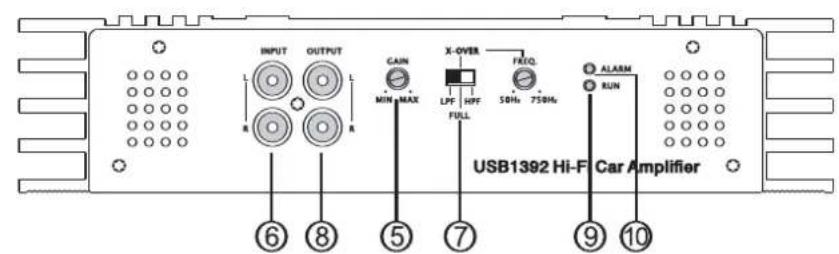

9. LED voor het in werking zijn

Deze gaat oplichten, als de versterker aan staat. Bij een storing gaat deze uit.

Dit controlelampje geeft aan als door de versterker een automatische controle wordt uitgevoerd of dat de

ersterker een storing heeft.

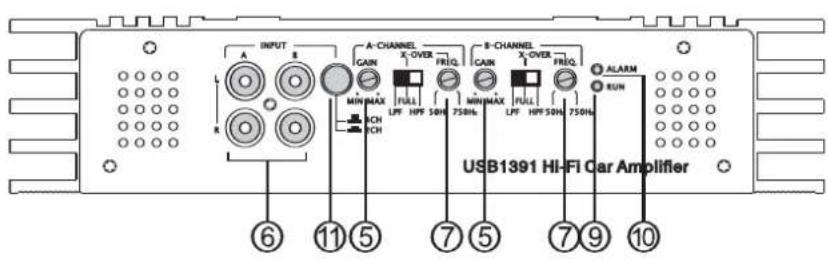

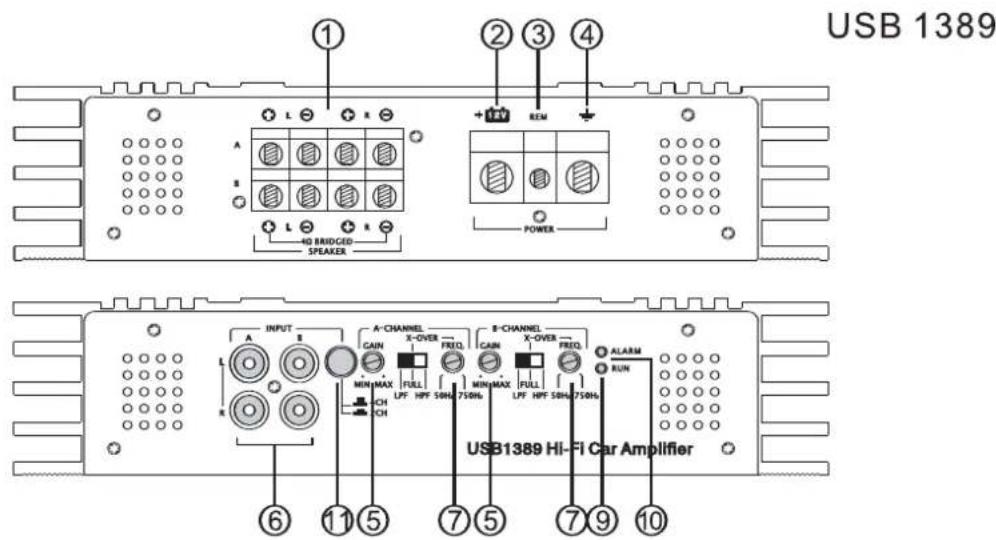

11. 4CH/2CH kanaalschakelaar

Met deze schakelaar kan de twee- of vierkanaals functie ingesteld worden. Als deze in de positie 4CH is, werkt de versterker als een vierkanaals separate ingang. In de positie 2CH zal de ingang CH-B tot CH-A parallel geschakeld worden en tegelijkertijd zal de CH-B input jack uitgeschakeld worden. © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers VOORINSTALLATIE Wij adviseren de installatie door een geautoriseerde dealer van de firma US BLASTER te laten uitvoe- ren. De gewenste prestatie, aarding en de juiste externe zekeringen zijn hieronder aangegeven: Model Zekering Draadkaliber USB 1392 30 A 8 gauge USB 1391 40 A 4-8 gauge USB 1390 40 A 4-8 gauge USB 1389 60 A 4-6 gauge Wij adviseren de z ekering op minimaal 40 cm vanaf de accu te installeren. De aarding moet direct aan het metalen aardaansluitpunt van het voertuigchassis aangesloten worden, dat ook van metaal moet zijn. De versterker moet veilig op een vaste, droge oppervlakte met lage vibraties aangesloten worden, in de bagageruimte of in de ruimte voor passagiers. De versterker moet op een zodanige plaats bevestigd worden dat een goede ventilatie is verzekerd. Plaats de versterker zodanig dat een eenvoudige toegang tot het instellen van de ingangsregelaars mogelijk is. Installeer alle kabels van de versterker zo ver mogelijk verwijderd van de elektrische leidingen in uw auto, bijvoorbeeld van de ontstekingskabel. BEDRADINGCONFIGURATIE © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers

OPLOSSING VAN PROBLEMEN

Controlelampje voor het in werking zijn gaat niet aan

• controleer alle zekeringen in de versterker

• controleer de hoofdzekering bij de accu

• controleer plus en min aansluitingen van de accukabels

• controleer de spanning Controlelampje voor het in werking zijn is aan, maar er is geen geluid

• controleer RCA kabels en aansluitingen

• controleer de kabels en aansluitingen van de luidsprekers Basweergave van het signaal is laag

• één van de luidsprekerkabels is wellicht niet aangesloten

• de basregeling van de radio is op een te lage waarde ingesteld

• actieve cross-over unit is onjuist ingesteld

• controleer de schakelaars van de versterker

• een slechte aardverbinding van de versterker met het chassis De versterk er gaat aan en uit

• de aansluitingen van kabels en/of accu zijn geoxideerd

• lage spanning van de accu

• onjuiste aansluiting van de afstandskabel Één kanaal functioneert niet

• controleer de RCA aansluiting v an dit kanaal

• controleer de aansluitingen van de luidsprekers van dit kanaal

• regulator voor de geluidsbalans is niet in de middenpositie gezet

• controleer de luidsprek ers voor dit kanaal © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers Technische gegevens GARANTIE De US BLA STER Inc. geeft gar antie op al haar producten v oor de periode v an één jaar vanaf de datum van aankoop en de installatie van het product door een geautoriseerde dealer. De apparaten, die niet door een geautoriseerde dealer v an US BLA STER zijn geïnstalleerd, hebben een gar antie v an maxi

maal 90 dagen v anaf de aank oopdatum. Bij een product, dat een beschadiging wegens on

oldoende voeding, wegens overbelasting of beschadiging van de ingangen vertoont, is het nodig een nieuwe PCB te k open. US BLA STER v erplicht zich op basis v an eigen controle niet correct werk ende onderde

len of producten te verv angen. Dez e garantie is niet van toepassing op apparaten die tijdens een ongeval, door onjuist gebruik of door nalatigheid werden beschadigd of die op een willekeurige wijze werden gewijzigd. Dez e gar antie geldt slechts v oor de oorspronkelijke klant die het product officieel, in de periode v an 10 dagen v anaf de ink oopdatum, heeft laten registreren. Met uitzondering van het hier genoemde, geeft US BLASTER geen garanties – zowel uitgesproken of verborgen – op de ver-

oopbaarheid v an het product of de bruikbaarheid v oor specifiek e doeleinden. Gezien de constante ontwikk elingen en v erbeteringen v an het product, prijswijzigingen en wijzigingen van technische gegevens, zijn deze wijzigingen niet gebonden aan een voorafgaande waarschuwing. © US Blaster Europe BV MODEL 40 ohm RMS vermogen bij 14.4 V

0 ohm RMS nuttig uitgangsvermogen bij 14.4 V

HD bij 4 ohm belasting – 30 % v an nominaal vermogen Verhouding signaal / ruis Separ atie v an kanalen Minimale belasting Beveiligingssysteem tegen overbelasting Beveiliging tegen oververhitting Hi-END uitvoering Componenten & PCB Afmetingen USB 1389 160 W 190 W
