BEDIENUNGSANLEITUNG USB 1392 US Blaster

Eén kanaal functioneert nicht

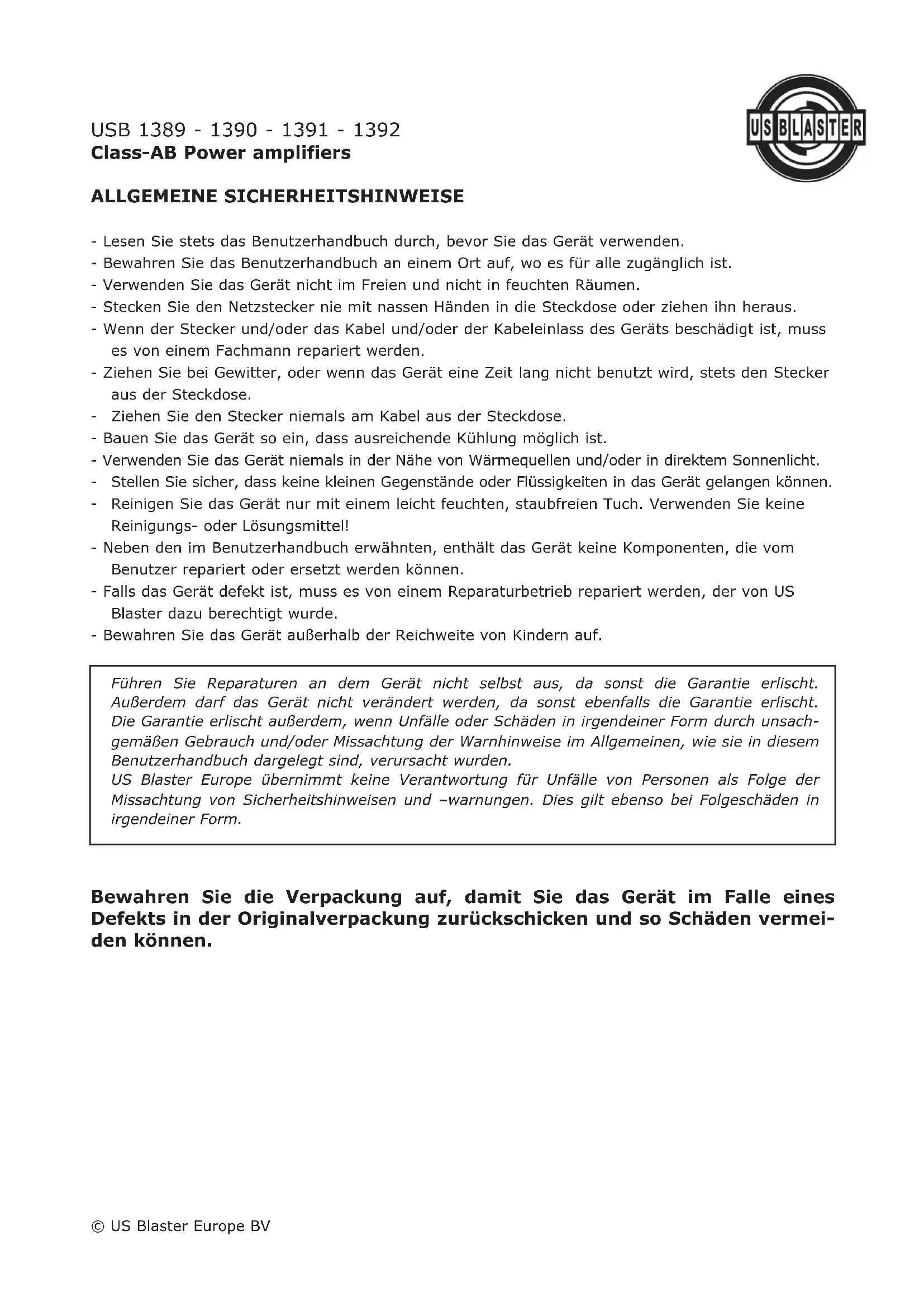

ALLGEMEINE SICHERHEITSHINWEISE

• Lesen Sie stets das Benutzerhandbuch durch, bevor Sie das Gerät verwenden.
• Bewahren Sie das Benutzerhandbuch an einem Ort auf, wo es für alle zugänglich ist.
• Verwenden Sie das Gerät nicht im Freien und nicht in feuchten Räumen.
• Stecken Sie den Netzstecker nie mit nassen Händen in die Steckdose oder ziehen ihn hers.
• Wenn der Stecker und/oder das Kabel und/oder der Kabeleinlass des Geräts beschädigt ist, muss es von einem Fachmann repariert werden.
• Ziehen Sie bei Gewitter, oder wenn das Geräte eine Zeit lang nicht benutzt wird, stets den Stecker aus der Steckdose.
• Ziehen Sie den Stecker niemals am Kabel aus der Steckdose.
• Bauen Sie das Gerät so ein, dass ausreichende Kühlung möglich ist.
• Verwenden Sie das Gerät niemals in der Höhe von Wärmequellen und/oder in direktem Sonnenlicht.
• Stellen Sie sicher, dass keine klinen Gegenstände oder Flüssigkeiten in das Gerät gelangen konnen.
• Reinigen Sie das Gerät nur mit einem leicht feuchten, staubfrei Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel!
• Neben den im Benutzerhandbuch erwähnten, enthalt das Geräte keine Komponenten, die vom Benutzer repariert oder ersetzt werden können.
• Falls das Gerät defekt ist, muss es von einem Reparaturbetrieb repariert werden, der von US Blaster dazu berechtigt wurde.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Führen Sie Reparaturen an dem Gerät nicht selbst aus, da sonst die Garantie erlischt. Außerdemarf das Gerät nicht verändert werden, da sonst ebenfalls die Garantie erlischt. Die Garantie erlischt außerdem, wenn Unfälle oder Schäden in irgendeiner Form durch unsachgemäßen Gebrauch und/oder Missachtung der Warnhinweise im Allgemeinen, wie sie in dieser Benutzerhandbuch dargelegt sind, verursacht wurden.

US Blaster Europe übernimmt keine Verantwortung für Unfälle von Personen als Folge der Missachtung von Sicherheitshinweisen und -warnungen. Dies gilt ebenso bei Folgeschäden in irgendiner Form.

Bewahren Sie die Verpackung auf, damit Sie das Gerät im Falle eines Defekts in der Originalverpackung zurückschicken und so Schäden vermeiden können.

VORWORT

Wir danken Ihnen davon, dass Sie diesen Vollbereichverträger US BLASTER Class AB für Ihr Klangsystem in Ihr Fahrzeug ausgewählten haben.Jetzt besitzen Sie den Verträger der kompromisslsten Ausführung mit neuester Technologie. Sie überzeugen sich bald über den optimalen Klang und die zuverlässiger Leistung these Verträgers. Die Verträger US BLASTER unterliegen dem strengen Qualitätskontrollsystems und sind mit der vollkommenen handwerkmaßigen Bearbeitung unter der Benutzung der Komponenten von hochster Qualität hergestellt. Um Sie am bestens und am langsten das gemütliche und vollkommenene Abhören zu genießen empfehlen wir Ihnen, die Installierung vom fachmännischen US BLASTER - Dealer durchführten zu halten. Dadurch wird die richtige technische Installierung sichergestellt und gleichfalls Ihnen die Garantie um ein Jahr verlangt. (Ausfuhrlichkeiten siehe Kapitel über die Garantie). Zuerst studieren Sie sorgfältig diese Anleitung und so werden Sie imstande das Maximum aus Ihr neuen Verträger zu erwerben. Wird dieser richtig und fachmännisch installiert sein, wird Ihnen these Produkt zuverlässig für lange Zeit dienen.

EIGENSCHAFTEN

SMD Hi-Fi Audio-Komponente.

Hochleistungsfähige FR-4 mit zwei Seiten PCB.

Niederkapazitätswiderstand ESR, Filterkondensator mit hoher Kapazität

Unterdrückungsschaltkreis Super noise.

Vollkommenes Schutzsystem gegen Überlastung, Kurzschluss, Überhitzung und Spannungsabnahme.

Mit Gold bezogene Stecker fur hohe Belastung

Integrierte Filter fur hohe Leistung

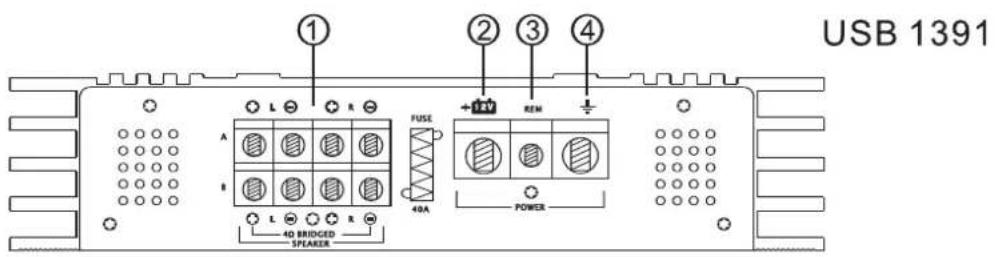

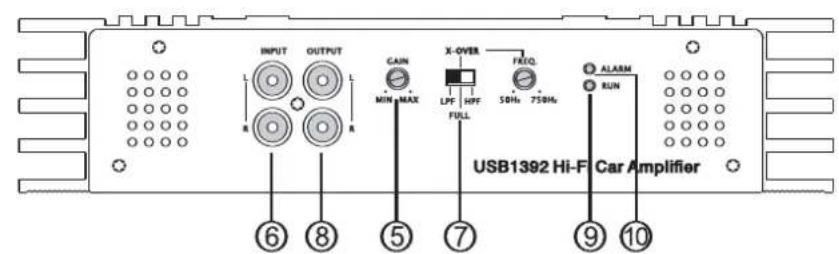

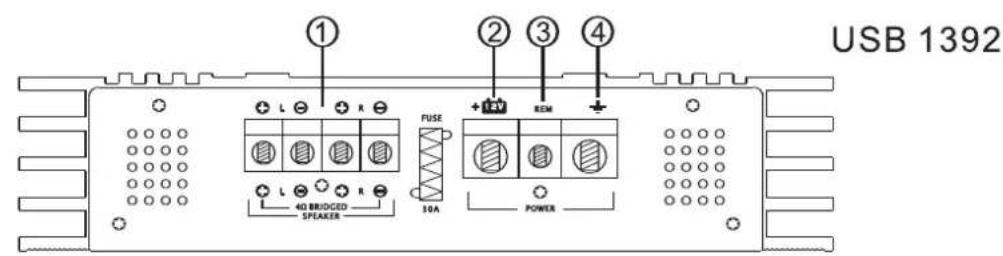

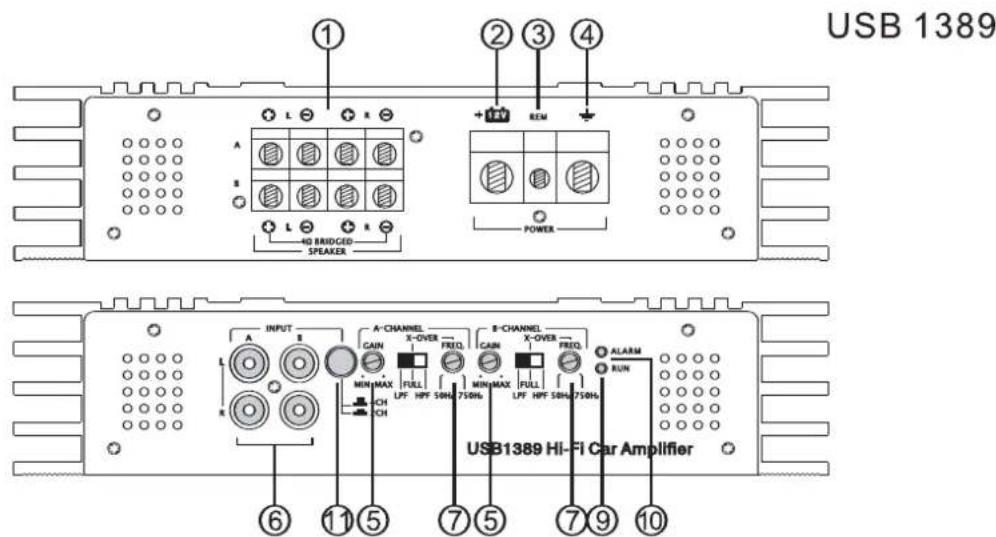

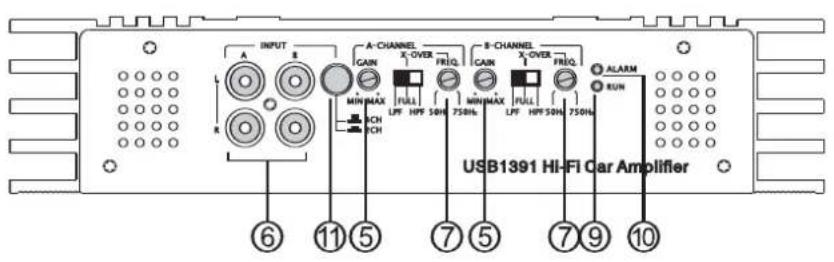

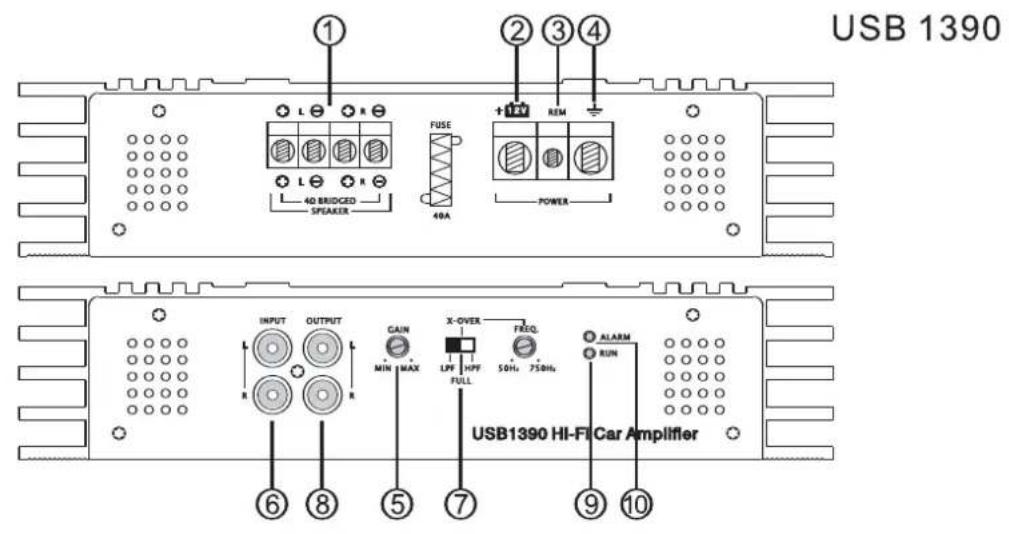

FUNKTION DES VERSTÄRKERS

1. Anschlieben der Laatsprecher

2. Schlieben Sie niemals die Laufsprecher an, wenn sie das Chassis geerdet haben. Dadurch konnte zur Verständerkervernichtung zukommen.

3. Überprüfen Sie, dass Sie die Laufsprecher richtig angeschlossen haben, d.h. Plus auf Plus und Minus auf Minus.

Für die Anschließung empfehlen wir das Kabel von Kaliber 16 und mehr. Weitere Anschließlichsweisen sind in der Anlage beinhalten.

1. BATT+

Terminal für die Batterieanschließung + (plus). + (plus) 12 Volt Speisekabel muss an diesen Terminal mittels der Sicherung angeschlossen. Wir empfehlen das 12-Fuß-Kupferkabel, mit der Kalibergroße von 8 und mehr.

1. REM

Entferntes Terminal. Kabel für das Fernanschlieben muss zum Fernausgang auf dem Radio so angeschlossen sein, dass sich der Verstärker automatisch mit dem Radio anmachen wird. Werden auf diesen Antenneterminal mehrere Verstärker angeschlossen, wird weitere nicht nötig sein, weiteres Relais zuzugegeben. Im solchen Fall wenden Sie sichitte an Ihren Verkäufe

1. Das Erden

Terminal für das Chassiserden. Massekabel muss sehr fest an das nahe Massivkabel angeschlossen werden.

5. Verständung (GAIN)

Funktion Gain control reguliert die Verstärkerempfindlichkeit so, damit diese der Spannung des Ausgangssignals aus der Quelle entspricht. Es handelt sich nicht um die Lautstärkeregelung. Nehmen Sie die hochwertig aufgenommene Musik-CD und verstärken Sie den Klang auf der Quelle auf 75% Setzen Sie die Signalverstärkung auf Minimum herab und dann erhöhen Sie sie langsam in dem Uhrzeigersinn. Beim ersten Anzeichen der Verzerrung halten Sie an und dann kehren Sie ein bisschen in die Gegenrichtung zurück und Sie erlangen den klaren unverzerrten Klang auf dem maximalen Pegel.

6. Audioeingang RCA

These RCA - Eingänge verbinden die Radioeingänge aus Ihr dem Vorversteller. Benutzten Sie freundlich die für die Fahrzeuge bestimmten Audio-RCA-Kabel, weil sonst zur Interferenz zukommen kann. Bemühen Sie sich, um diese Kabel möglichst die kürzesten waren. Um zur Interferenz von der schon eingebauten Elektronik nicht käme,platzieren Sie die RCA-Kabel zu den schon im Fahrzeug vorhandenen nicht. Verfügt Ihr Radio nur über einen Ausgang fur den Vorversteller, so benutzten Sie den geeigneten Y-RCA-Adapter. Verfügt Ihr Radio über den Ausgang nur fur einen Laatsprecher, dann mussen Sie den Adapter " HIGH-LOW-LEVEL"benutzten.

7. Filterregulator CROSSOVER

Schalter und Knopfwahler bedient die Hochpass- Tiefpassfilter und die Filter des Komplettdurchsatzes. Sind die LPF- oder HPF-Werte eingestellt, kann man dann mittels Drehknopf die Grenzfrequenz bearbeiten.

8. Ausgang RCA Audio

These RCA-Ausgange dieren zur Verbindung mit anderen Ausgangen des Verstärkers. So ausgegliederer Ausgangssignal bearbeiten leicht die Verstärker Typ daisy-link.

9. Betriebskontrolleuche

Sie leuchtet auf, wenn der Veränder eringeschelt ist. Tritt eine Störung ein, sie erlischt.

10. Kontrolleuchte ALARM

Meldet den Stand, wann im Veränder eine Störung ist oder automatische Kontrolle verläuft.

11. Kanalumschalter 4CH/2CH

Dieser Schalter dient zum Umschalten von Eingangen in zwei oder vier Kanälen, wenn dieser in der Position 4CH ist, dann verhält sich der Veränder als der getrennte Vierkanalausgang. In der Position 2ch, wird der Eingang CH-B zum CH-A zugeordnet und gleichfalls CH-B input jack wird abgeschalte.

VORINSTALLIERUNG

Wir empfehlen, diese Installierung von dem autorisierten Dealer der Gesellschaft US BLASTER durchfuhren zu halten. Geforderte Leistung, Massekabel und entsprechende außere Sicherung sind unter angeführht:

Modell Sicherung Drahtkaliber

USB 1392 30AMP 8

USB 1391 40AMP 4-8

USB 1390 40AMP 4-8

USB 1389 60AMP 4-6

Wir empfehlen die Sicherung in der Entfernung von mindestens 40~cm von der Batterie zu installieren. Das Massekabel muss direkt zum Metall-Anschlusspunkt des Fahrzeugchassis angeschlossen werden, das auch metallisch sein solle. Der Verstärker muss safer an die feste, trockene Oberfläche mit niedrigen Vibrationen in den Gepäckraum oder den Raum für die Passagiere angebracht werden. Der Verstärker muss an dem Ort sein, wo gute Belüftung gewährleistet ist. Stellen Sie den Verstärker so, umGEN Zutritt zur Einstellung der Eingangsregler zu haben. Die aus dem Verstärker fuhrenden Leiter installieren Sie am weitesten von der Autoelektroleitung, wie z.B. Zündungsleitung.

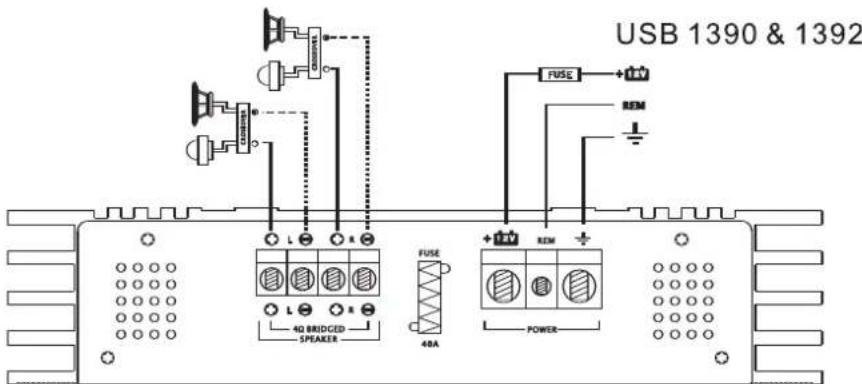

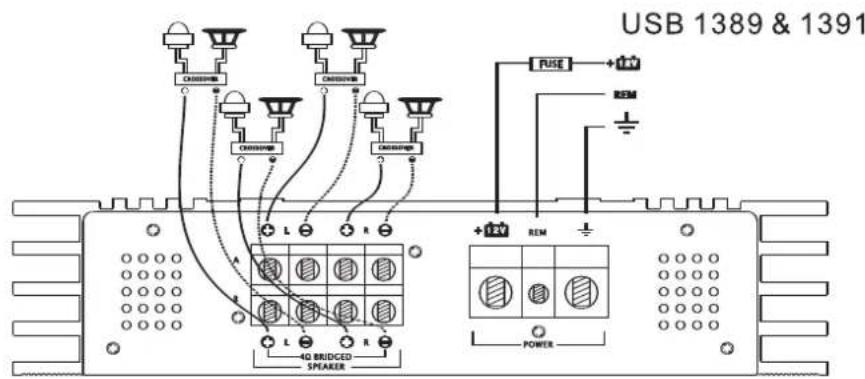

SCHALTUNG DER LEITER

STÖRUNGSLösUNG

Betriebskontrollleuche leuchtet nicht

• prufen Sie alle Sicherungen im Verständner
• prufen Sie die Hauptsicherung in der Nähe der Batterie
• prufen Sie Plus- und Minusterminals der Batterieleiter
• prufen Sie die Umschaltspannung

Betriebskontrollleuche leuchtet aber es ist hörbar kein Klang

• prufen Sie die Lautstärkeeinstellung auf dem Radio
• prufen Sie den Regler GAIN auf dem Verständner
• prufen Sie die Kabele und RCA-Anschlüsse
• prufen Sie die Kabele und Anschlüsse der Lautsprecher

Signalbassansprechen ist niedrig

• einer der Laufsprecherkabel konnte abgeschaltet sein
• Bassregler auf dem Radio ist auf dem niedrigen Pegel.
• aktiver Crossover-Filter schlimm eingestellt
• prufen Sie die Regler des Verständerkers
• schlimmes Erden des Verständerkers mit dem Chassis

Der Veränder wird ein- und ausgeschaltet

• Kabelterminals und Batterien sind oxydiert
• niedrige Spannung aus der Batterie
• schlimmes Anschalten des Fernkabels

Ein Kanal Funktioniert nicht

• prufen Sie RCA-Verbindung deses Kanals
• prufen Sie die Anschaltung der Lautsprecher theses Kanals
• Regler des Klanggleichgewichtes ist nicht in die Mitteposition eingestellt
• prufen Sie die Laufsprecher für diesen Kanal

SPECIFICATIONS

MODEL	USB 1389	USB 1390	USB 1391	USB 1392
4Ohm RMS Leistung bei 14.4V	160 W	160 W	90 W	90 W
2Ohm Nutzausgangsleitung bei 14.4V	190 W	190 W	110 W	110 W
4Ohm RMS Leistung bei 14.4V	350 W	350 W	180 W	180 W
Eingangspegel	0.2~5V	0.2~5V	0.2~5V	0.2~5V
Oberer Eingangspegel	NA	NA	NA	NA
Regime des Zweikanaleinganges	JA	JA	JA	NA
Regime des Filters CH-A	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP
Regime des Filters CH-B	HP-FULL-LP	HP-FULL-LP	HP-FULL-LP	NA
CH-A LPF	50~500V	50~500V	50~500V	50~500V
CH-A HPF	50~500V	50~500V	50~500V	50~500V
CH-B LPF	50~500V	NA	50~500V	NA
CH-B HPF	50~500V	NA	50~500V	NA
Frequenzübertragung	10~25V	10~25V	10~25V	10~25V
THD bei 4Ohm Belastung - 30% der Nennleistung	<0.02%	<0.02%	<0.05%	<0.05%
Verhältnis Signal / Rauschen	>90 dB	>90 dB	>90 dB	>90 dB
Kanaltrennung	>89 dB	>89 dB	>89 dB	>89 dB
Minimale Belastung	2 Ohm	2 Ohm	2 Ohm	2 Ohm
Schutzsystem gegen die Überlastung	JA	JA	JA	JA
Überhitzungsschutz	80 °C / 176 °F	80 °C / 176 °F	80 °C / 176 °F	80 °C / 176 °F
Ausführung Hi-END	JA	JA	JA	NA
Komponente & PCB	SMT & mit doppelter Seitenwand	SMT & mit doppelter Seitenwand	SMT & mit doppelter Seitenwand	SMT & mit doppelter Seitenwand
Abmessungen	318 x 244 x 53 mm	215 x 244 x 53 mm	263 x 244 x 53 mm	183 x 244 x 53 mm

GARANTIE

US BLASTER Inc. Gewährt die Garantie auf alle seine Produkte für die Zeit nicht länger als ein Jahr vom Einkaufsdatum und Datum der Installierung des Produktes durch den autorisierten Dealer. Die Geräte, die nicht von dem autorisierten Dealer der Gesellschaft US BLASTER installiert sind, haben die Garantie hochstens 90 Tage vom Einkaufdatum. Beim Produkt, das die Beschädigung durch die unreichende Speisung, Überlastung oder Beschädigung der Eingänge aufweist, wird notig sein, neues PCB einzukaufen. US BLASTER verpflichtet sich die fehlerhaften Teilen oder Produkte ausschließlich nach eigener Entscheidung zu reparieren oder zu ersetzen. Diese Garantie bezieht sich nicht auf die Einrichtung, die im Laufe der Panne, unrichtiger Benutzung, der Nachlüssigkeit beschädigt oder auf irgendwelche Weise bearbeitet wurde. Diese Garantie gilt nur für den ursprünglichen Kunden, der das Produkt ordentlich in der Frist von 10 Tage vom Einkaufstage registriert. Mit der Ausnahme der hier erwähnten Garantie gewährt die Gesellschaft US BLASTER keine Garantie, sowohl ausrückliche oder versteckte, auf die Veräußlichkeit des Produktes oder die Benutzbarkeit zu den speziellen Zwecken. Hinsichtlich der fortwahrenden Entwicklung und des Vervollkommenens des Produktes, der Preisänderungen und der Änderungen der technischen Daten unterliegen diese den Änderungen ohne vorherige Aufweisung.

OWNERS MANUAL

CLASS-AB POWER AMPLIFIER

USB 1389 - 1390 - 1391 - 1392
