BEDIENUNGSANLEITUNG USB 1389 US Blaster

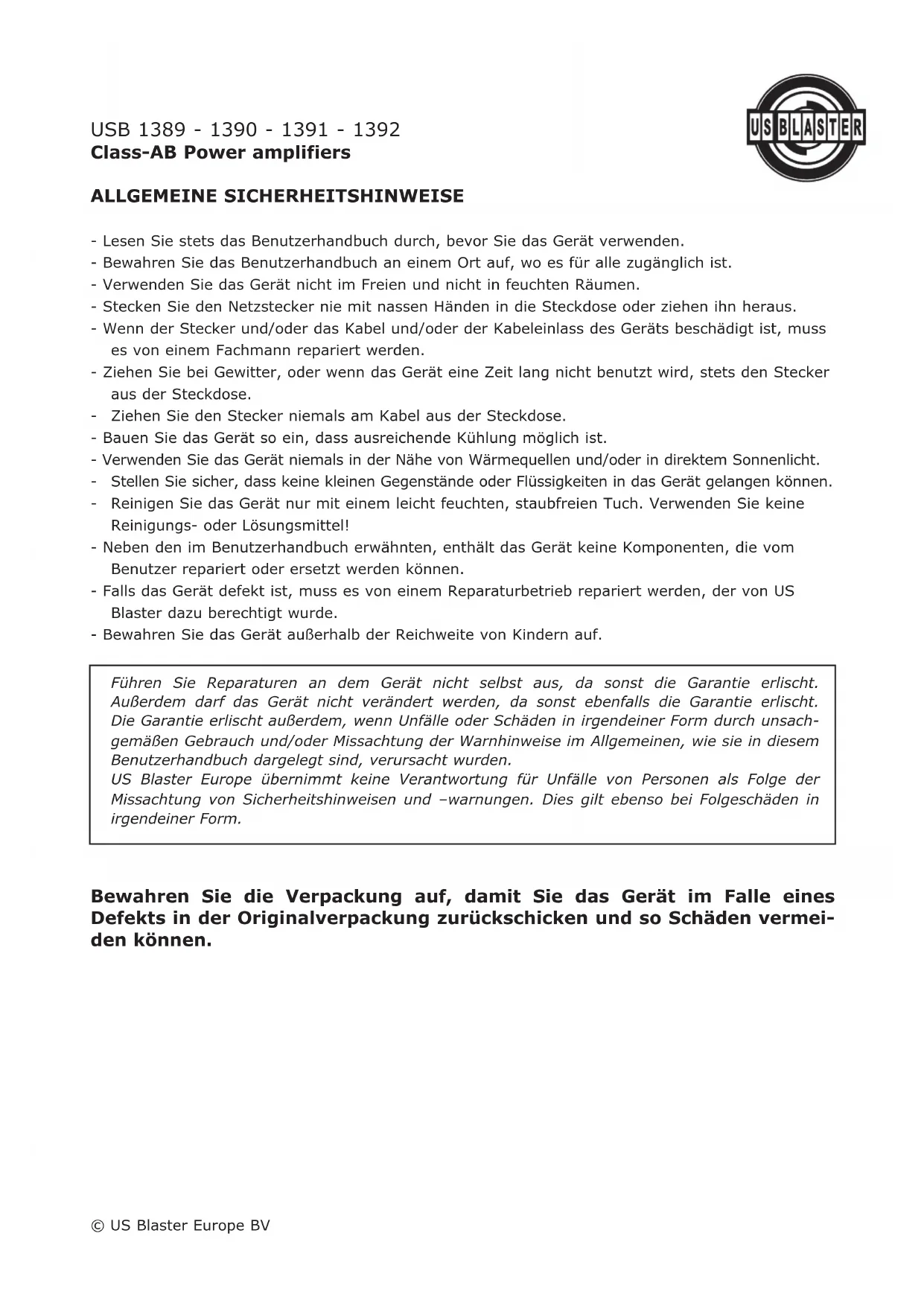

USB 1389 - 1390 - 1391 - 1392USB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers ALLGEMEINE SICHERHEITSHINWEISE - Lesen Sie stets das Benutzerhandbuch durch, bevor Sie das Gerät verwenden. - Bewahren Sie das Benutzerhandbuch an einem Ort auf, wo es für alle zugänglich ist. - Verwenden Sie das Gerät nicht im Freien und nicht in feuchten Räumen. - Stecken Sie den Netzstecker nie mit nassen Händen in die Steckdose oder ziehen ihn heraus. - Wenn der Stecker und/oder das Kabel und/oder der Kabeleinlass des Geräts beschädigt ist, muss es von einem Fachmann repariert werden. - Ziehen Sie bei Gewitter, oder wenn das Gerät eine Zeit lang nicht benutzt wird, stets den Stecker aus der Steckdose.

Ziehen Sie den Stecker niemals am Kabel aus der Steckdose. - Bauen Sie das Gerät so ein, dass ausreichende Kühlung möglich ist. - Verwenden Sie das Gerät niemals in der Nähe von Wärmequellen und/oder in direktem Sonnenlicht.

Stellen Sie sicher, dass keine kleinen Gegenstände oder Flüssigkeiten in das Gerät gelangen können.

Reinigen Sie das Gerät nur mit einem leicht feuchten, staubfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel! - Neben den im Benutzerhandbuch erwähnten, enthält das Gerät keine Komponenten, die vom Benutzer repariert oder ersetzt werden können. - Falls das Gerät defekt ist, muss es von einem Reparaturbetrieb repariert werden, der von US Blaster dazu berechtigt wurde. - Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Bewahren Sie die Verpackung auf, damit Sie das Gerät im Falle eines Defekts in der Originalverpackung zurückschicken und so Schäden vermei- den können. © US Blaster Europe BV Führen Sie Reparaturen an dem Gerät nicht selbst aus, da sonst die Garantie erlischt. Außerdem darf das Gerät nicht verändert werden, da sonst ebenfalls die Garantie erlischt. Die Garantie erlischt außerdem, wenn Unfälle oder Schäden in irgendeiner Form durch unsach- gemäßen Gebrauch und/oder Missachtung der Warnhinweise im Allgemeinen, wie sie in diesem Benutzerhandbuch dargelegt sind, verursacht wurden. US Blaster Europe übernimmt keine Verantwortung für Unfälle von Personen als Folge der Missachtung von Sicherheitshinweisen und –warnungen. Dies gilt ebenso bei Folgeschäden in irgendeiner Form.USB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers VORWORT Wir danken Ihnen dafür, dass Sie diesen Vollbereichverstärker US BLASTER Class AB für Ihr Klangsystem in Ihrem Fahrzeug ausgewählt haben. Jetzt besitzen Sie den Verstärker der kompromisslosen Ausführung

it neuester Technologie. Sie überzeugen sich bald über den optimalen Klang und die zuverlässiger Leistung dieses Verstärkers. Die Verstärker US BLASTER unterliegen dem strengen

ualitätskontrollsystems und sind mit der vollkommenen handwerkmäßigen Bearbeitung unter der Benutzung der Komponenten von höchster Qualität hergestellt. Um Sie am bestens und am längsten das gemütliche und vollkommene Abhören zu genießen empfehlen wir Ihnen, die Installierung vom fachmän- nischen US BLASTER – Dealer durchführen zu lassen. Dadurch wird die richtige technische Installierung sichergestellt und gleichfalls Ihnen die Garantie um ein Jahr verlangt. (Ausführlichkeiten siehe Kapitel über die Garantie). Zuerst studieren Sie sorgfältig diese Anleitung und so werden Sie imstande das Maximum aus Ihrem neuen Verstärker zu erwerben. Wird dieser richtig und fachmännisch installiert sein, wird Ihnen dieses Produkt zuverlässig für lange Zeit dienen. EIGENSCHAFTEN SMD Hi-Fi Audio-Komponente. Hochleistungsfähige FR-4 mit zwei Seiten PCB. Niederkapazitätswiderstand ESR, Filterkondensator mit hoher Kapazität Unterdrückungsschaltkreis Super noise. Vollkommenes Schutzsystem gegen Überlastung, Kurzschluss, Überhitzung und Spannungsabnahme. Mit Gold bezogene Stecker für hohe Belastung Integrierte Filter für hohe Leistung

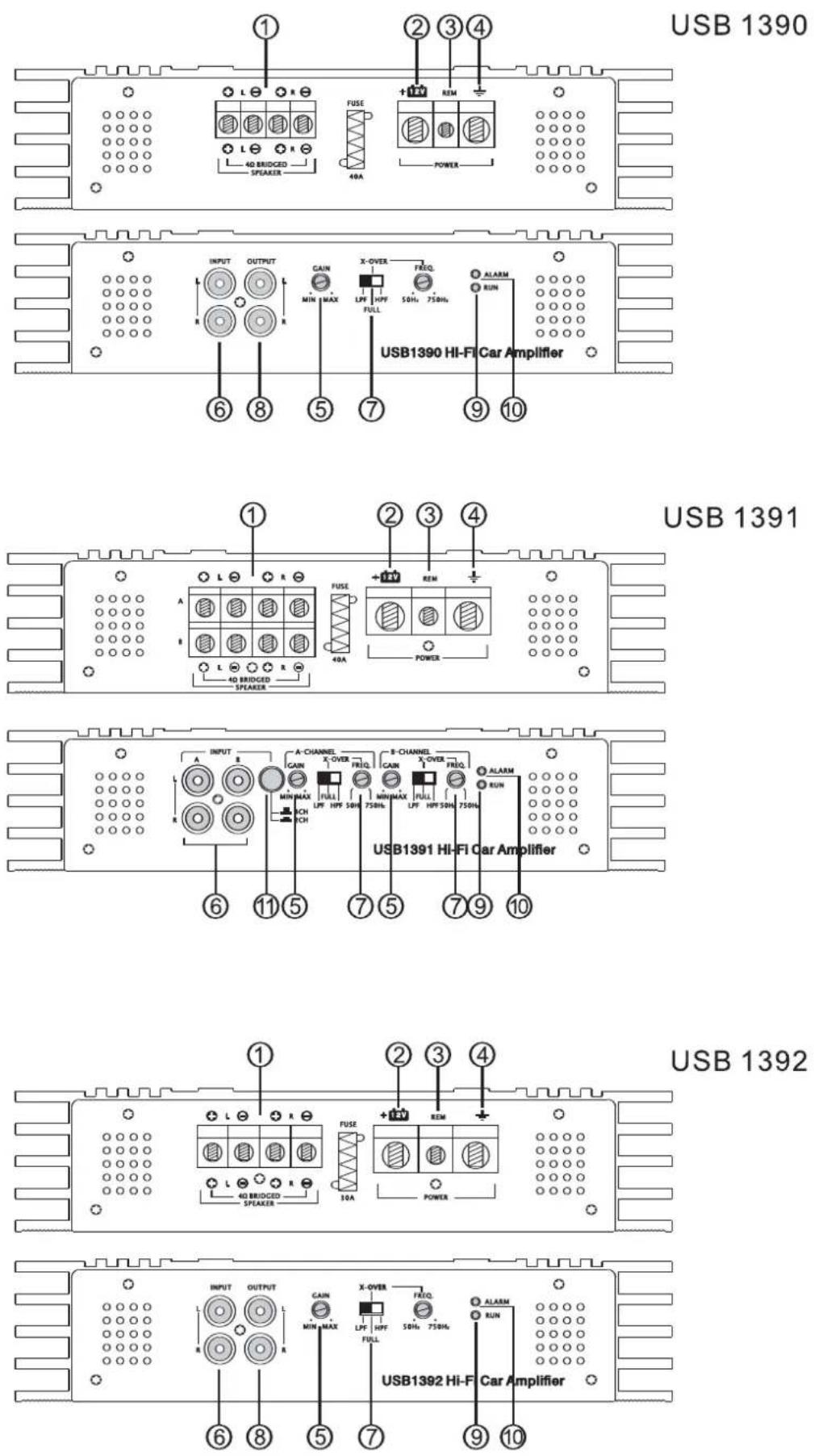

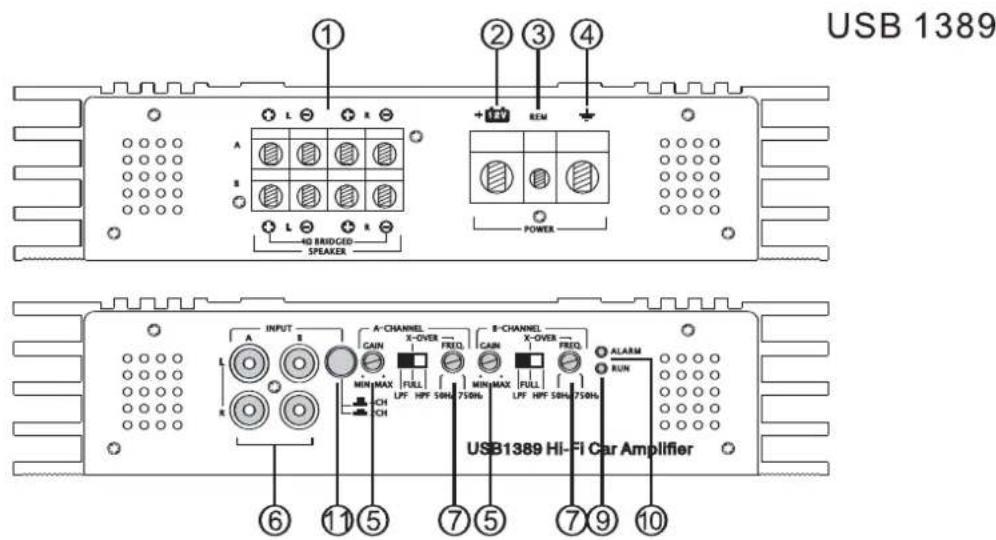

FUNKTION DES VERSTÄRKERS

1. Anschließen der Lautsprecher

• Schließen Sie niemals die Lautsprecher an, wenn sie das Chassis geerdet haben. Dadurch könnte zur Verstärkervernichtung zukommen.

• Überprüfen Sie, dass Sie die Lautsprecher richtig angeschlossen haben, d.h. Plus auf Plus und Minus auf Minus. Für die Anschließung empfehlen wir das Kabel von Kaliber 16 und mehr. Weitere Anschließensweisen sind in der Anlage beinhalten.

Terminal für die Batterieanschließung +(plus) . +(plus) 12 Volt Speisekabel muss an diesen Terminal mit- tels der Sicherung angeschlossen. Wir empfehlen das 12-Fuß-Kupferkabel, mit der Kalibergröße von 8 und mehr.

Entferntes T erminal. K abel für das F ernanschließen muss zum Fernausgang auf dem Radio so angeschlos- sen sein, dass sich der V erstärker automatisch mit dem Radio anmachen wird. Werden auf dieses Antenneterminal mehrere Verstärker angeschlossen, wird vielleicht nötig sein, weiteres Relais zuzugeben. Im solchen Fall wenden Sie sich bitte an Ihren Verkäufer

erminal für das Chassiserden. Massekabel muss sehr fest an das nähe Massivkabel angeschlossen wer

Funktion Gain control reguliert die Verstärkerempfindlichkeit so, damit diese der Spannung des

usgangssignals aus der Quelle entspricht. Es handelt sich nicht um die Lautstärkeregelung. Nehmen Sie die hochwertig aufgenommene Musik-CD und verstärken Sie den Klang auf der Quelle auf 75%. Setzen Sie die Signalverstärkung auf Minimum herab und dann erhöhen Sie sie langsam in dem Uhrzeigersinn. Beim ersten Anzeichen der Verzerrung halten Sie an und dann kehren Sie ein bisschen

n die Gegenrichtung zurück und Sie erlangen den klaren unverzerrten Klang auf dem maximalen Pegel.

Diese RCA – Eingänge verbinden die Radioeingänge aus Ihrem Vorverstärker. Benutzen Sie freundlich die für die Fahrzeuge bestimmten Audio-RCA-Kabel, weil sonst zur Interferenz zukommen kann. Bemühen Sie sich, um diese Kabel möglichst die kürzesten wären. Um zur Interferenz von der schon eingebauten Elektronik nicht käme, platzieren Sie die RCA-Kabel zu den schon im Fahrzeug vorhande- nen nicht. Verfügt Ihr Radio nur über einen Ausgang für den Vorverstärker, so benutzten Sie den gee- igneten Y -RCA-Adapter. Verfügt Ihr Radio über den Ausgang nur für einen Lautsprecher, dann müssen Sie den Adapter " HIGH-LOW-LEVEL " benutzen.

7. Filterregulator CROSSOVER

Schalter und Knopfwähler bedient die Hochpass- Tiefpassfilter und die Filter des Komplettdurchsatzes. Sind die LPF- oder HPF-Werte eingestellt, kann man dann mittels Drehknopf die Grenzfrequenz bearbei- ten.

8. Ausgang RCA Audio

Diese RCA-Ausgänge dienen zur Verbindung mit anderen Ausgängen des Verstärkers. So ausgegliche- ner Ausgangssignal bearbeiten leicht die Verstärker Typ daisy-link.

9. Betriebskontrollleuchte

Sie leuchtet auf, wenn der Verstärker eingeschaltet ist. Tritt eine Störung ein, sie erlischt.

10. Kontrollleuchte ALARM

Meldet den Stand, wann im Verstärker eine Störung ist oder automatische Kontrolle verläuft.

11. Kanalumschalter 4CH/2CH

Dieser Schalter dient zum Umschalten von Eingängen in zwei oder vier Kanälen, wenn dieser in der Position 4CH ist, dann verhält sich der Verstärker als der getrennte Vierkanalausgang. In der Position 2ch, wird der Eingang CH-B zum CH-A zugeordnet und gleichfalls CH-B input jack wird abgeschaltet. © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers VORINSTALLIERUNG Wir empfehlen, diese Installierung von dem autorisierten Dealer der Gesellschaft US BLASTER durch-

ühren zu lassen. Geforderte Leistung, Massekabel und entsprechende äußere Sicherung sind unten

ngeführt: Modell Sicherung Drahtkaliber USB 1392 30AMP 8

Wir empfehlen die Sicherung in der Entfernung von mindestens 40 cm von der Batterie zu installie- ren. Das Massekabel muss direkt zum Metall-Anschlusspunkt des Fahrzeugchassis angeschlossen werden, das auch metallisch sein solle. Der Verstärker muss sicher an die feste, trockene Oberfläche mit niedrigen Vibrationen in den Gepäckraum oder den Raum für die Passagiere angebracht werden. Der Verstärker muss an dem Ort sein, wo gute Belüftung gewährleistet ist. Stellen Sie den Verstärker so, um guten Zutritt zur Einstellung der Eingangsregler zu haben. Die aus dem Verstärker führenden Leiter installieren Sie am weitesten von der Autoelektroleitung, wie z.B. Zündungsleitung.

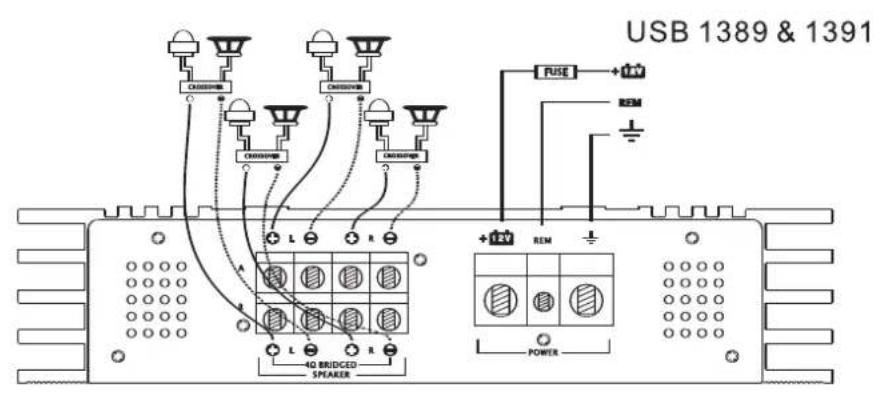

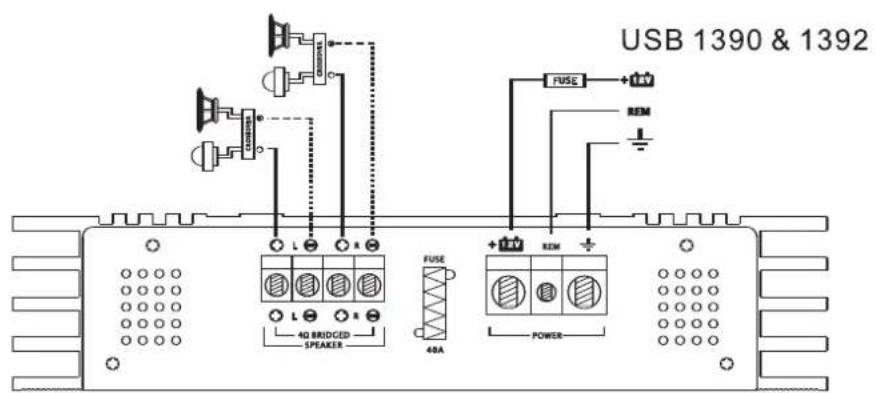

SCHALTUNG DER LEITER

Betriebskontrollleuchte leuchtet nicht

• prüfen Sie alle Sicherungen im Verstärker

• prüfen Sie die Hauptsicherung in der Nähe der Batterie

• prüfen Sie Plus- und Minusterminals der Batterieleiter

• prüfen Sie die Umschaltspannung Betriebskontrollleuchte leuchtet aber es ist hörbar kein Klang

• prüfen Sie die Lautstärkeeinstellung auf dem Radio

• prüfen Sie den R egler GAIN auf dem Verstärker

• prüfen Sie die K abele und RCA-Anschlüsse

• prüfen Sie die Kabele und Anschlüsse der Lautsprecher Signalbassansprechen ist niedrig

• einer der Lautsprecherkabel könnte abgeschaltet sein

• Bassregler auf dem Radio ist auf dem niedrigen Pegel

• aktiver Crossover-Filter schlimm eingestellt

• prüfen Sie die Regler des Verstärkers

• schlimmes Erden des Verstärkers mit dem Chassis Der Verstärk er wird ein- und ausgeschaltet

• Kabelterminals und Batterien sind oxydiert

• niedrige Spannung aus der Batterie

• schlimmes Anschalten des Fernkabels Ein Kanal funktioniert nicht

erbindung dieses Kanals

• prüfen Sie die Anschaltung der Lautsprecher dieses Kanals

• R egler des Klanggleichgewichtes ist nicht in die Mitteposition eingestellt

• prüfen Sie die Lautsprecher für diesen K anal © US Blaster Europe BVUSB 1389 - 1390 - 1391 - 1392 Class-AB Power amplifiers SPECIFICATIONS GARANTIE US BLASTER Inc. Gewährt die Garantie auf alle seine Produkte für die Zeit nicht länger als ein Jahr

om Einkaufsdatum und Datum der Instalierung des Produktes durch den autorisierten Dealer . Die Geräte, die nicht von dem autorisierten Dealer der Gesellschaft US BLASTER installiert sind, haben die Gar antie höchstens 90 T age v om Einkaufdatum. Beim Produkt, das die Beschädigung durch die unreichende Speisung, Überlastung oder Beschädigung der Eingänge aufweist, wird nötig sein, neues PCB einzukaufen. US BLASTER verpflichtet sich die fehlerhaften Teilen oder Produkte ausschließlich nach eigener Entscheidung zu reparieren oder zu ersetz en. Diese Gar antie bezieht sich nicht auf die Einrichtung, die im Laufe der Panne, unrichtiger Benutzung, der Nachlässigk eit beschädigt oder auf irgendwelche Weise bearbeitet wurde. Diese Garantie gilt nur für den ursprünglichen Kunden, der das Produkt ordentlich in der Frist v on 10 T age v om Einkaufstage registriert. Mit der Ausnahme der hier erwähnten Gar antie gewährt die Gesellschaft US BLA STER k eine Garantie, sowohl ausdrückliche oder versteckte, auf die Verkäuflichkeit des Produktes oder die Benutzbarkeit zu den speziellen Zwecken. Hinsichtlich der fortwährenden Entwicklung und des V erv ollk ommnens des Produktes, der Preisänderungen und der Änderungen der technischen Daten unterliegen diese den Änderungen ohne vorherige Aufweisung. © US Blaster Europe BV MODEL 4Ohm RMS Leistung bei 14.4V 2Ohm Nutzausgangsleitung bei 14.4V

Ohm RMS Leistung bei 14.4V Eingangspegel Oberer Eingangspegel Regime des Zweikanaleinganges Regime des Filters CH-A Regime des Filters CH-B CH-A LPF

HD bei 4Ohm Belastung - 30% der Nennleistung Verhältnis Signal / Rauschen Kanaltrennung Minimale Belastung Schutzsystem gegen die Überlastung Überhitzungsschutz Ausführung Hi-END Komponente & PCB Abmessungen USB 1389 160 W 190 W

SMT & mit doppelter Seitenwand 318 x 244 x 53 mm USB 1390 160 W 190 W

SMT & mit doppelter Seitenwand 215 x 244 x 53 mm USB 1391 90 W 110 W

SMT & mit doppelter Seitenwand 263 x 244 x 53 mm USB 1392 90 W 110 W

SMT & mit doppelter Seitenwand 183 x 244 x 53 mmOWNERS MANUAL
