PA4000PTT - Table de mixage Monacor - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio
Nombre de canaux	5 canaux (CH1 à CH5)
Priorité microphone	Oui, assignable individuellement aux canaux CH1-CH3
Option priorité micro	Activation/désactivation via interrupteur SW1
Position interrupteur SW1	ON / OFF
Alimentation	Non précisé
Signal sirène	Présent, avec priorité configurable
Compatibilité signal	Les signaux CH1-CH3 peuvent masquer ou se mélanger avec CH4-CH5
Numéro de série	Fonctionnalité liée aux numéros finissant par "-03"
Boîtier	Amovible pour accès à l'interrupteur SW1
Fonctionnalité spéciale	Priorité micro 3ème niveau possible
Marque	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Utilisation	Spécialistes audio

FOIRE AUX QUESTIONS - PA4000PTT Monacor

Comment connecter un microphone à la table de mixage Monacor PA4000PTT ?

Pour connecter un microphone, utilisez l'une des entrées XLR situées à l'avant de la table de mixage. Branchez le connecteur XLR du microphone dans l'entrée correspondante.

Comment ajuster le volume des canaux sur la Monacor PA4000PTT ?

Utilisez les faders de volume situés sur chaque canal pour ajuster le niveau sonore. Faites glisser le fader vers le haut pour augmenter le volume et vers le bas pour le diminuer.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez les connexions des câbles, assurez-vous que les niveaux de gain ne sont pas trop élevés, et ajustez les égaliseurs pour optimiser le son.

Comment utiliser les effets intégrés de la table de mixage ?

Sélectionnez le canal que vous souhaitez traiter, puis ajustez le bouton d'effet pour choisir le type d'effet souhaité. Assurez-vous que l'effet est activé et que le niveau est correctement réglé.

Est-il possible de connecter des appareils externes à la Monacor PA4000PTT ?

Oui, vous pouvez connecter des appareils externes via les entrées auxiliaires ou les entrées RCA situées à l'arrière de la table de mixage.

Comment réinitialiser la table de mixage aux paramètres d'usine ?

Pour réinitialiser la table de mixage, éteignez l'appareil, puis maintenez enfoncé le bouton de mise sous tension tout en le rallumant. Cela réinitialisera tous les réglages aux paramètres d'usine.

Que faire si la table de mixage ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Si le problème persiste, il peut être nécessaire de contacter le support technique.

Comment régler le niveau de sortie principal sur la Monacor PA4000PTT ?

Utilisez le fader de sortie principal situé sur le panneau supérieur pour ajuster le niveau de sortie. Assurez-vous que le niveau ne dépasse pas 0 dB pour éviter la distorsion.

La table de mixage Monacor PA4000PTT est-elle compatible avec les systèmes de sonorisation ?

Oui, la Monacor PA4000PTT est conçue pour être utilisée avec divers systèmes de sonorisation et peut être connectée à des amplificateurs ou des haut-parleurs actifs.

Comment nettoyer la table de mixage sans l'endommager ?

Utilisez un chiffon doux légèrement humidifié avec de l'eau ou un nettoyant doux. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager le fini de l'appareil.

MODE D'EMPLOI PA4000PTT Monacor

Nouvelle option pour la priorité micro à partir du numéro de série ...-03

Sur tous les appareils dont le numéro de série se termine par « -03 », il est possible de désactiver la priorité des canaux d'entrée CH1 – CH3 et de la sirène. Pour ce faire, débranchez l'appareil de son alimentation, retirez le couvercle du boîtier. Poussez l'interrupteur SW1 situé à l'arrière de l'appareil sur la position OFF (-dessin). Les signaux des canaux CH1 – CH3 et de la sirène ne masquent plus par exemple les signaux des canaux CH4 – CH5 mais se mélangent avec eux.

La possibilité d'attribuer individuellement aux canaux CH1–CH3 une priorité plus élevée (3ème niveau de priorité) avec l'interrupteur MIC PRIORITY correspondant, n'est pas affectée.

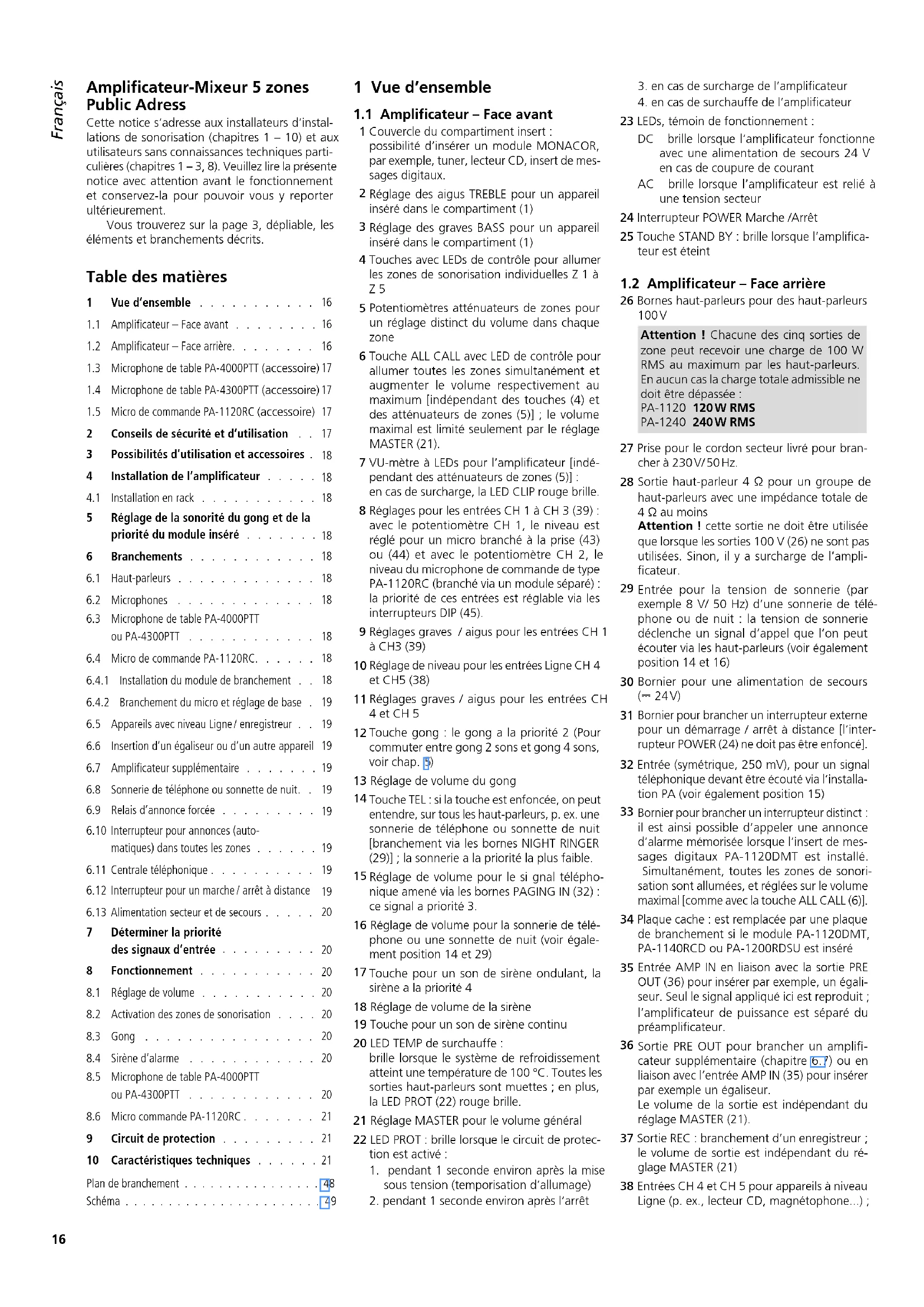

Amplificateur-Mixeur 5 zones Public Adress

Cette notice s'adresse aux installateurs d'installations de sonorisation (chapitres 1 – 10) et aux utilisateurs sans connaissances techniques particulières (chapitres 1 – 3, 8). Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

Table des matières

1 Vue d'ensemble 16

1.1 Amplificateur – Face avant ..... 16

1.2 Amplificateur – Face arrière. ..... 16

1.3 Microphone de table PA-4000PTT (accessoire) 17

1.4 Microphone de table PA-4300PTT (accessoire) 17

1.5 Micro de commande PA-1120RC (accessoire) 17

2 Conseils de sécurité et d'utilisation .. 17

3 Possibilités d'utilisation et accessoires . 18

4 Installation de l'amplificateur ..... 18

4.1 Installation en rack 18

5 Réglage de la sonorité du gong et de la priorité du module inséré ..... 18

6 Branchements 18

6.1 Haut-parleurs 18

6.2 Microphones 18

6.3 Microphone de table PA-4000PTT ou PA-4300PTT 18

6.4 Micro de commande PA-1120RC. . . . . . 18

6.4.1 Installation du module de branchement . . 18

6.4.2 Branchement du micro et réglage de base . 19

6.5 Appareils avec niveau Ligne/enregistreur . . 19

6.6 Insertion d'un égaliseur ou d'un autre appareil 19

6.7 Amplificateur supplémentaire ..... 19

6.8 Sonnerie de téléphone ou sonnette de nuit. . 19

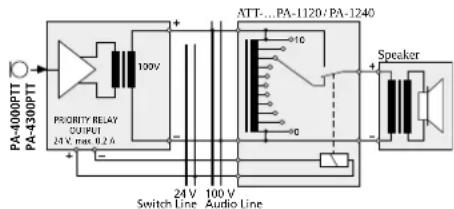

6.9 Relais d'annonce forcée ..... 19

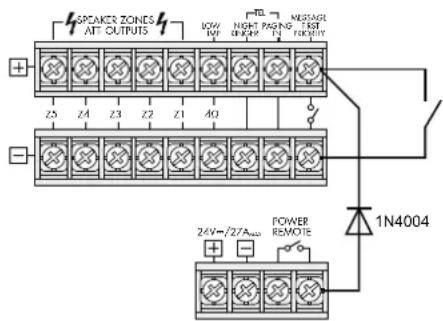

6.10 Interrupteur pour annonces (automatiques) dans toutes les zones ..... 19

6.11 Centrale téléphonique ..... 19

6.12 Interrupteur pour un marche / arrêt à distance 19

6.13 Alimentation secteur et de secours ..... 20

7 Déterminer la priorité des signaux d'entrée 20

8 Fonctionnement 20

8.1 Réglage de volume ..... 20

8.2 Activation des zones de sonorisation ..... 20

8.3 Gong 20

8.4 Sirène d'alarme 20

8.5 Microphone de table PA-4000PTT ou PA-4300PTT 20

10 Caractéristiques techniques ..... 21

Plan de branchement ..... 48

Schéma 49

1 Vue d'ensemble

1.1 Amplificateur – Face avant

1 Couvercle du compartiment insert : possibilité d'insérer un module MONACOR, par exemple, tuner, lecteur CD, insert de messages digitaux.

2 Réglage des aigus TREBLE pour un appareil inséré dans le compartiment (1)

3 Réglage des graves BASS pour un appareil inséré dans le compartiment (1)

4 Touches avec LEDs de contrôle pour allumer les zones de sonorisation individuelles Z 1 à Z 5

5 Potentiomètres atténuateurs de zones pour un réglage distinct du volume dans chaque zone

6 Touche ALL CALL avec LED de contrôle pour allumer toutes les zones simultanément et augmenter le volume respectivement au maximum [indépendant des touches (4) et des atténuateurs de zones (5)]; le volume maximal est limité seulement par le réglage MASTER (21).

7 VU-mètre à LEDs pour l'amplificateur [indépendant des atténuateurs de zones (5)] : en cas de surcharge, la LED CLIP rouge brille.

8 Réglages pour les entrées CH 1 à CH 3 (39) : avec le potentiomètre CH 1, le niveau est réglé pour un micro branché à la prise (43) ou (44) et avec le potentiomètre CH 2, le niveau du microphone de commande de type PA-1120RC (branché via un module séparé) : la priorité de ces entrées est réglable via les interrupteurs DIP (45).

9 Réglages graves / aigus pour les entrées CH 1 à CH3 (39)

10 Réglage de niveau pour les entrées Ligne CH 4 et CH5 (38)

11 Réglages graves / aigus pour les entrées CH 4 et CH 5

12 Touche gong : le gong a la priorité 2 (Pour commuter entre gong 2 sons et gong 4 sons, voir chap. 5)

13 Réglage de volume du gong

14 Touche TEL : si la touche est enfoncée, on peut entendre, sur tous les haut-parleurs, p. ex. une sonnerie de téléphone ou sonnette de nuit [branchement via les bornes NIGHT RINGER (29)] ; la sonnerie a la priorité la plus faible.

15 Réglage de volume pour le si gnal téléphonique amené via les bornes PAGING IN (32) : ce signal a priorité 3.

16 Réglage de volume pour la sonnerie de téléphone ou une sonnette de nuit (voir également position 14 et 29)

17 Touche pour un son de sirène ondulant, la sirène a la priorité 4

18 Réglage de volume de la sirène

19 Touche pour un son de sirène continu

20 LED TEMP de surchauffe : brille lorsque le système de refroidissement atteint une température de 100 °C. Toutes les sorties haut-parleurs sont muettes ; en plus, la LED PROT (22) rouge brille.

21 Réglage MASTER pour le volume général

22 LED PROT : brille lorsque le circuit de protection est activé :

1. pendant 1 seconde environ après la mise sous tension (temporisation d'allumage)

2. pendant 1 seconde environ après l'arrêt

3. en cas de surcharge de l'amplificateur

4. en cas de surchauffe de l'amplificateur

23 LEDs, témoin de fonctionnement :

DC brille lorsque l'amplificateur fonctionne avec une alimentation de secours 24 V en cas de coupure de courant

AC brille lorsque l'amplificateur est relié à une tension secteur

24 Interrupteur POWER Marche /Arrêt

25 Touche STAND BY : brille lorsque l'amplificateur est éteint

1.2 Amplificateur – Face arrière

26 Bornes haut-parleurs pour des haut-parleurs 100V

Attention ! Chacune des cinq sorties de zone peut recevoir une charge de 100 W RMS au maximum par les haut-parleurs. En aucun cas la charge totale admissible ne doit être dépassée :

PA-1120 120W RMS PA-1240 240W RMS

27 Prise pour le cordon secteur livré pour brancher à 230 V/50 Hz.

28 Sortie haut-parleur 4 Ω pour un groupe de haut-parleurs avec une impédance totale de 4 Ω au moins

Attention ! cette sortie ne doit être utilisée que lorsque les sorties 100 V (26) ne sont pas utilisées. Sinon, il y a surcharge de l'amplificateur.

29 Entrée pour la tension de sonnerie (par exemple 8 V/ 50 Hz) d'une sonnerie de téléphone ou de nuit : la tension de sonnerie déclenche un signal d'appel que l'on peut écouter via les haut-parleurs (voir également position 14 et 16)

30 Bornier pour une alimentation de secours (== 24V)

31 Bornier pour brancher un interrupteur externe pour un démarrage / arrêt à distance [l'interrupteur POWER (24) ne doit pas être enfoncé].

32 Entrée (symétrique, 250 mV), pour un signal téléphonique devant être écouté via l'installation PA (voir également position 15)

33 Bornier pour brancher un interrupteur distinct : il est ainsi possible d'appeler une annonce d'alarme mémorisée lorsque l'insert de messages digitaux PA-1120DMT est installé. Simultanément, toutes les zones de sonorisation sont allumées, et réglées sur le volume maximal [comme avec la touche ALL CALL (6)].

34 Plaque cache : est remplacée par une plaque de branchement si le module PA-1120DMT, PA-1140RCD ou PA-1200RDSU est inséré

35 Entrée AMP IN en liaison avec la sortie PRE OUT (36) pour insérer par exemple, un égaliseur. Seul le signal appliqué ici est reproduit ; l'amplificateur de puissance est séparé du préamplificateur.

36 Sortie PRE OUT pour brancher un amplificateur supplémentaire (chapitre 6.7) ou en liaison avec l'entrée AMP IN (35) pour insérer par exemple un égaliseur. Le volume de la sortie est indépendant du réglage MASTER (21).

37 Sortie REC : branchement d'un enregistreur ; le volume de sortie est indépendant du réglage MASTER (21)

38 Entrées CH 4 et CH 5 pour appareils à niveau Ligne (p. ex., lecteur CD, magnétophone...);

les deux canaux stéréo L et R sont mixés en interne vers un signal mono

39 Entrées symétriques CH 1 à CH 3 via prises XLR / jack 6,35 (combo) ; la sensibilité d'entrée se règle avec les réglages GAIN (41) entre le niveau micro et le niveau Ligne (2,5–250 mV)

40 Interrupteur PHANTOM POWER pour allumer l'alimentation 17 V pour des microphones à alimentation fantôme ; respectivement pour les entrées CH 1 à CH 3

Attention ! Si l'alimentation 17 V est allumée, il ne faut pas brancher de micro à sortie asymétrique à la prise d'entrée correspondante (39), le microphone peut être endommagé.

41 Réglage de la sensibilité d'entrée pour chacune des entrées CH 1 à CH 3 (voir position 39)

42 Bornes à vis pour brancher des relais d'annonce forcée, voir chapitre 6.9

43 Prise PA-4000PTT : branchement d'un micro de table PA de type PA-4000PTT

44 Prise PA-4300PTT : branchement d'un micro de table PA de type PA-4300PTT

45 Interrupteurs DIP MIC PRIORITY : en position ON, l'entrée correspondante (CH 1, CH 2 ou CH 3) passe de priorité 4 à priorité 3

46 Cache : le module de connexion, s'il y a utilisation du micro de commande PA-1120RC, se monte ici.

1.3 Microphone de table PA-4000PTT (accessoire)

Important ! pour le fonctionnement du micro, reportez-vous au chapitre 6.3.

47 Interrupteur DIP CHIME ; en position ON, le gong émet un signal sonore lorsqu'on enfonce la touche de parole TALK (51)

48 Interrupteur DIP PRIORITY : OFF : le micro a priorité 4 ON : le micro a priorité 2 : lorsqu'on enfonce la touche TALK, toutes les zones sont allumées et leur volume est réglé de manière maximale [comme avec la touche ALL CALL (6)] ; aux bornes PRIORITY RELAY OUTPUT (42), une tension de 24 V/0,2 A max. est présente pour commuter des relais d'annonce forcée (voir chap. 5.9).

49 Prise RJ 45 pour brancher à la prise PA-4000PTT (43) de l'amplificateur

50 Capsule micro avec bonnette anti-vent

51 Touche TALK ; lorsque la touche est enfoncée, la LED verte au-dessus brille

1.4 Microphone de table PA-4300PTT (accessoire)

Important ! pour le fonctionnement du micro, reportez-vous au chapitre 6.3.

52 Interrupteur DIP CHIME ; en position ON, le gong émet un signal sonore lorsqu'on enfonce la touche de parole TALK (58)

53 Interrupteur DIP PRIORITY : OFF : le micro a priorité 4 ON : le micro a priorité 2 : lorsqu'on enfonce la touche TALK, toutes les zones sont allumées et leur volume est réglé de manière maximale [comme avec la touche

* fonction uniquement si le module de messages digitaux PA-1120DMT est installé

ALL CALL (6)]; aux bornes PRIORITY RELAY OUTPUT (42), une tension de 24 V / 0,2 A max. est présente pour commuter des relais d'annonce forcée (voir chap. 6.9).

54 Interrupteur MASTER / SLAVE : définition de la priorité lorsqu'on branche d'autres micros de type PA-4300PTT

SLAVE les autres micros branchés sur MAS-TER ont la priorité

MASTER le microphone a priorité sur les microphones commutés sur SLAVE

55 Prise RJ 45 OUTPUT pour brancher à la prise PA-4300PTT (44) de l'amplificateur

56 Prise RJ 45 LINK pour brancher un autre micro PA-4300PTT (on peut brancher, au plus, 3 micros reliés ensemble à l'amplificateur)

57 Capsule micro avec bonnette anti-vent

58 Touche TALK ; lorsque la touche est enfoncée, la LED verte TALK au-dessus brille La LED rouge BUSY brille si quelqu'un parle depuis un autre PA-4300PTT dont l'interrupteur MASTER/SLAVE est sur la position MASTER.

1.5 Micro de commande PA-1120RC (accessoire)

Pour faire fonctionner le PA-1120RC, le module de connexion fourni avec le micro doit être installé (voir chapitre 6.4.).

59 Interrupteur DIGITAL MESSAGE : en position ON, appel des messages memorisés*

60 Interrupteur TALK : définition de la priorité lorsqu'on branche d'autres micros de type PA-1120RC

SLAVE les autres micros branchés sur PRIORITY ont la priorité

PRIORITY le microphone a priorité sur les microphones commutés sur SLAVE

61 Prise LINK pour brancher d'autres micros de commande de type PA-1120RC

62 Prise OUTPUT pour relier à la prise INPUT du module de branchement livré avec le microphone

63 Prises d'entrée AUX IN : signal audio supplémentaire à niveau Ligne

64 Réglage de niveau de sortie pour le signal micro et le signal aux prises AUX IN (63)

65 Capsule micro avec bonnette anti-vent

66 LEDs de contrôle

POWER témoin de fonctionnement (amplificateur allumé)

SEND brille lorsqu'une annonce est faite via le micro ou si un message mé- morisé* est appelé

BUSY brille pour des annonces personnelles ou pour des annonces via d'autres microphones PA-1120RC reliés

67 Touche TALK : parole

68 Commutateur rotatif pour sélectionner un message mémorisé*

69 Touches zones Z 1 à Z 5 avec LEDs de contrôle pour activer les zones dans lesquelles l'annonce doit être entendue.

70 Touche ALL CALL avec LED de contrôle : pour allumer toutes les zones simultanément [comme la touche (6)].

71 Touche REPEAT/STOP : lecture répétée d'un message mémorisé* ; une nouvelle pression arrête le message.

72 Touche START/STOP : lecture d'un message memorisé* : une nouvelle pression arrête le message.

2 Conseils de sécurité et d'utilisation

L'appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €

AVERTISSEMENT L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

Pendant le fonctionnement, une tension dangereuse jusqu'à 100 V est présente aux bornes haut-parleurs (26). Tout branchement ne peut être effectué ou modifié que si l'appareil est éteint.

• Même éteint, cet appareil n'est pas entièrement coupé de la tension secteur, il a une faible consommation.
• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité d'air élevée et de la chaleur (température ambiante admissible 0–40 °C).
• En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. N'obstruez pas les ouïes de ventilation.

• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :

• l'appareil ou le cordon secteur présentent des dommages visibles.

• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

• des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation et accessoires

Cet amplificateur est spécialement conçu pour une installation dans des systèmes de sonorisation Public Adress 100 V ; il dispose de sorties Ligne 100 V pour 5 zones de sonorisation au plus dont le volume est réglable individuellement. Il est possible de brancher des microphones ou appareils à niveau Ligne via les trois entrées avec priorité réglable individuellement. Deux autres entrées Ligne avec priorité plus inférieure complètent les possibilités de branchement.

Accessoires
Modules d'insert pour le compartiment d'extension (1)
PA-1120DMT	mémoire de messages digitaux avec programmateur
PA-1140RCD	radio/lecteurCD
PA-1200RDSU	radio AM / FM avec lecteur audio
Microphones Public Adress spécialement conçus pour cet amplificateur
PA-4000PTT(schéma 3)	Vous pouvez brancher un micro de table à la prise PA-4000PTT (43).
PA-4300PTT(schéma 4)	On peut relier un microphone de table à la prise PA-4300PTT (44).Trois PA-4300PTT en tout peuvent fonctionner avec l'amplificateur.
PA-1120RC(schéma 5)	On peut connecter trois microphones commande ; un module de branchement, placé dans l'amplificateur, est livré avec le microphone.

4 Installation de l'amplificateur

L'amplificateur est prévu pour une installation en rack 19" (482 mm) mais peut également être posé directement sur une table. Dans tous les cas, veillez à assurer une circulation d'air suffisante via les ouïes de ventilation pour garantir un refroidissement suffisant de l'amplificateur.

4.1 Installation en rack

Pour un montage en rack 3 unités (= 133 mm) sont nécessaires. Pour éviter toute chute, l'amplificateur doit être placé dans la partie inférieure du rack ; le panneau avant ne suffit pas pour une fixation sûre ; l'amplificateur doit être supporté par des rails latéraux ou une plaque de base.

L'air chaud soufflé latéralement par l'amplificateur doit pouvoir être évacué du rack. Sinon, il y a accumulation de chaleur dans le rack ce qui peut endommager non seulement l'amplificateur mais aussi les autres appareils placés dans le rack. Insérez une unité de ventilation dans le rack en cas de dégagement insuffisant de chaleur (p. ex. DPVEN-04).

5 Réglage de la sonorité du gong et de la priorité du module inséré

Avant d'insérer le module dans le compartiment (1), réglez les deux cavaliers MS 1 (gong) et MS 2 (priorité du module), voir diagramme page 48. Une fois le module placé, ils sont inaccessibles.

1) Débranchez l'amplificateur du secteur et de l'alimentation de secours.
2) Dévissez le cache (1) pour le module.
3) Réglez la sonorité du gong avec le cavalier MS 1 :

position «4 Tone» : gong 4 sons position «2 Tone» : gong 2 sons

4) Réglez la priorité pour le module insert avec le cavalier MS 2 :

Position «SLAVE» (réglage usine) :

le signal du module a la priorité la plus faible. Position «PRI» :

le signal du module a la priorité 2. Ce réglage doit par exemple être sélectionné lorsque des annonces mémorisées via le micro de commande PA-1120RC doivent être appelées depuis le module de messages digitaux PA-1120DMT.

Le chapitre 7 «Déterminer la priorité des signaux d'entrée» décrit toutes les priorités possibles.

5) Si aucun module n'est inséré, revissez le cache (1).

6 Branchements

Seul un personnel qualifié peut effectuer les branchements et uniquement lorsque l'amplificateur est éteint.

6.1 Haut-parleurs

Reliez soit des haut-parleurs 100 V pour les cinq zones de sonorisation aux bornes SPEAKER ZONES ATT. OUTPUTS (26)

Attention ! Chacune des cinq sorties de zone peut recevoir une charge de 100 W RMS au maximum par les haut-parleurs. En aucun cas la charge totale admissible ne doit être dépassée : PA-1120 120W RMS PA-1240 240W RMS

soit reliez un groupe de haut-parleurs avec une impédance totale de 4 Ω au moins aux bornes LOW IMP 4 Ω (28). Les réglages de volume de zones (5) n'influent pas sur cette sortie. N'utilisez en aucun cas les sorties 100 V (26) et la sortie 4 Ω (28) simultanément sinon l'amplificateur serait en surcharge.

Lorsque vous branchez les haut-parleurs, veillez toujours à respecter la polarité, c'est-à-dire reliez le branchement plus des haut-parleurs respectivement à la borne supérieure. Le branchement plus des câbles haut-parleur est toujours repéré.

6.2 Microphones

Il est possible de relier trois microphones avec fiche XLR ou jack 6,35 aux prises combinées XLR / jack (39) des entrées CH1 à 3.

1) Lors du branchement d'un microphone, tournez le réglage GAIN (41) correspondant entièrement à droite sur la position «-50».
2) Si vous utilisez un microphone à alimentation fantôme, allumez l'alimentation 17 V avec la touche PHANTOM POWER (40) correspondante.

Précaution! N'activez l'interrupteur que lorsque l'amplificateur est éteint (bruits de commutation). Lorsque la touche est enfoncée, aucun microphone à sortie asymétrique ne doit être branché à l'entrée correspondante sinon il peut être endommagé.

3) Si un microphone doit être prioritaire par rapport à un autre microphone, réglez l'interrupteur DIP MIC PRIORITY correspondant (45) sur la position ON (voir également chapitre 7).

Remarques :

1. Si le microphone de table PA-4000PTT (schéma 3) ou PA-4300PTT (schéma 4) est utilisé, il ne faut pas utiliser l'entrée CH 1 car elle est branchée en parallèle avec

l'entrée (43) pour le PA-4000PTT et avec l'entrée (44) pour le PA-4300PTT.

1. Si un microphone commande PA-1120RC est relié, l'entrée CH 2 ne doit pas être utilisée car elle est en parallèle avec l'entrée pour le PA-1120RC (via le module de branchement correspondant).

6.3 Microphone de table PA-4000PTT ou PA-4300PTT

Les microphones de tables, disponibles séparément, PA-4000PTT (schéma 3) et PA-4300PTT (schéma 4) sont spécifiquement conçus pour cet amplificateur.

1) Reliez le microphone PA-4000PTT via sa prise RJ 45 PTT REMOTE (49) à la prise PA-4000PTT (43) sur l'amplificateur ou le micro PA-4300PTT via sa prise OUTPUT (55) à la prise PA-4300PTT (44) de l'amplificateur.
2) Il est possible de relier encore deux micros du modèle PA-4300PTT : reliez la prise LINK (56) du premier micro à la prise OUTPUT (55) du deuxième micro et reliez le troisième micro au deuxième de la même manière.
3) Appuyez sur la touche PHANTOM POWER (40) de l'entrée CH 1 et tournez le réglage correspondant GAIN (41) entièrement à droite sur la position «-50».

Conseils:

1. L'entrée CH 1 ne doit pas être utilisée pour d'autres signaux d'entrée car elle est branchée en parallèle avec les prises pour les microphones de table.
2. La longueur totale maximale du cordon micro est de 1000m.

6.4 Micro de commande PA-1120RC

Le micro de table disponible en option (schéma 5) est spécialement conçu pour cet amplificateur ; il est possible de brancher jusqu'à 3 micros de commande. Pour fonctionner, le module de branchement fourni avec le micro doit être placé en premier dans l'amplificateur ; seul un personnel qualifié peut effectuer les branchements.

Remarque : L'entrée CH 2 ne doit pas être utilisée pour d'autres signaux d'entrée si le microphone de commande est utilisé car elle est branchée en parallèle avec l'entrée pour le micro de commande.

6.4.1 Installation du module de branchement

1) Débranchez la fiche secteur du secteur. Si une unité d'alimentation de secours est branchée, débranchez-la des prises 24 V= (30) pour que l'amplificateur soit dans tous les cas hors fonction. Dévissez le couvercle du boîtier de l'amplificateur et le cache (46) sur la face arrière de l'amplificateur.
2) Placez le câble 3 pôles AS 903 C du module de branchement dans la prise CN 903 C de l'amplificateur – voir plan page 48.
3) Insérez le module dans l'espace libéré par le cache (46) et vissez.
4) Reliez le câble deux pôles libre A dans l'amplificateur à un conducteur noir et rouge du branchement AS 801 dans la prise CN 801 A du module.
5) Reliez le câble blindé AS 802 B du module à la prise AN 802 B de l'amplificateur.
6) Reliez le câble 6 pôles AS 204 D du module à la prise CN 901 D de l'amplificateur.
7) Si aucun module de messages digitaux PA-1120DMT n'est inséré, fixez le câble 10 pôles libre AS 4-1 du module avec des serre-câbles dans l'amplificateur.

Les points 8) à 10) ne concernent que l'utilisation du module de messages digitaux PA-1120DMT :

8) Reliez le cordon 10 pôles AS 4-1 du module de branchement à la prise CN 4-1 du module d'insert.

9) Avec le cavalier MS 802 du module de branchement, déterminez si l'annonce dans la mémoire M 6 du PA-1120DMT doit être appelée via le micro de commande (position ON) ou pas (position OFF, réglage d'usine). La mémoire M 6 peut par exemple être utilisée pour une annonce d'alarme qui ne doit être activée que via les bornes MESSAGE FIRST PRIORITY (33).

10) Dans l'amplificateur, mettez le cavalier MS 2 sur la position PRI. Ainsi le volume d'une annonce venant du module d'insert n'est pas diminué par un signal du microphone de commande.

6.4.2 Branchement du micro et réglage de base

1) Reliez la prise OUTPUT (62) du microphone avec la prise INPUT du module de branchement. Un cordon court est livré avec le microphone. La longueur du câble entre l'amplificateur et le microphone ne doit pas être supérieure à 1000 m.

Un second microphone peut, via sa prise OUTPUT être relié à la prise LINK du module ou à la prise LINK (61) du premier microphone. Pour brancher un troisième microphone, reliez sa prise OUTPUT à la prise LINK du deuxième microphone. On peut relier au plus trois microphones. La longueur de câble entre deux microphones ne doit pas dépasser 100 m.

2) Si vous utilisez plusieurs micros de type PA-1120RC, mettez l'interrupteur TALK (60) sur la position PRIORITY du micro ou des micros qui doivent être prioritaires sur les autres. Pour les micros restants, mettez l'interrupteur sur SLAVE. Ainsi, une annonce d'un microphone sans priorité peut être interrompue par un microphone avec priorité.

3) Pour obtenir la priorité 2 pour le micro ou les micros de commande, enfoncez la touche sur le module de connexion (position PRIORITY). Si elle n'est pas enfoncée (position SLAVE), la prio rité est 4.

4) Si l'insert de messages digitaux PA-1120DMT est utilisé, utilisez l'interrupteur DIGITAL MES-SAGE (59) pour déterminer si les annonces mémorisées via le micro de commande peuvent être appelées (position ON) ou si elles sont ver rouillées (position OFF).

5) Si les entrées sur l'amplificateur ne suffisent pas, il est possible d'appliquer via les prises AUX IN (63) un signal Ligne (par exemple musique de fond d'un lecteur CD). Ajustez le niveau de sortie pour le signal micro et le signal des prises AUX IN avec le réglage AUDIO OUT (64).

6.5 Appareils avec niveau Ligne / enregistreur

Il est possible de connecter jusqu'à 5 appareils à niveau ligne (lecteur CD, magnétophone) aux en trées CH 1 à CH 3 (39) et CH 4 et CH 5 (38). Exceptions : ne pas utilisez CH 1 lorsque le micro de table PA-4000PTT ou PA-4300PTT est en fonction et CH 2 lorsque le micro de commande PA-1120RC est en fonction.

Pour une musique de fond, il est recommandé d'utiliser les entrées CH 4 et CH 5 car elles ont la prio rité la plus faible.

1) Mettez le réglage GAIN (41) correspondant en tièrement à gauche sur la position «-10» lorsque vous connectez les entrées CH 1 à CH 3 ; n'enfoncez pas la touche PHANTOM POWER (40) correspondante.

Si vous branchez un appareil stéréo à une des entrées CH 1 à CH 3, utilisez un adaptateur stéréo / mono (p. ex. SMC-1 de MONACOR) et un cordon adaptateur (par exemple MCA-300 de MONACOR) sinon les signaux du centre stéréo s'annulent mutuellement.

2) Si une des entrées CH 1 à CH 3 doit avoir priorité sur les deux autres, mettez l'interrupteur DIP MIC PRIORITY (45) correspondant sur ON. Les entrées CH 1 à CH 3 ont toujours priorité sur les entrées CH 4 et CH 5 (voir également chapitre 7).
3) Il est possible de relier un enregistreur aux prises REC (37) : le volume d'enregistrement est indépendant du réglage MASTER (21) et des atténuateurs de zone (5).

6.6 Insertion d'un égaliseur ou d'un autre appareil

On peut brancher par exemple un égaliseur via les prises AMP IN (35) et PRE OUT (36) pour une modification externe du son : reliez l'entrée de l'appareil à la prise PRE OUT et la sortie à la prise AMP IN.

Remarque : il y a une interruption de signal sur l'amplificateur si seule la prise AMP IN est reliée ou si l'appareil inséré n'est pas allumé, s'il est défectueux ou pas correctement branché. Les haut-parleurs restent alors muets.

6.7 Amplificateur supplémentaire

Si plus de haut-parleurs qu'autorisé par l'amplificateur, sont nécessaires, un autre amplificateur est indispensable. Reliez l'entrée de l'amplificateur supplémentaire à la prise PRE OUT (36) ou REC (37). Le signal pour l'amplificateur supplémentaire n'est pas influencé par le réglage MASTER (21) et par les réglages de volumes de zones (5).

6.8 Sonnerie de téléphone ou sonnette de nuit

Si besoin, une sonnerie de téléphone ou sonnette de nuit peut retentir via l'installation Public Adress (par exemple pendant une ronde de nuit).

1) Appliquez le signal pour la sonnerie (p. ex. 8 V/50 Hz) aux bornes NIGHT RINGER (29).

2) Enfoncez la touche TEL (14).

3) Déclenchez la sonnerie et réglez le volume avec le réglage RINGER (16) du signal d'appel produit par l'amplificateur.

4) Connectez / déconnectez la fonction d'appel avec la touche TEL selon le besoin.

Remarque : la sonnerie a priorité la plus faible.

6.9 Relais d'annonce forcée

Si entre l'amplificateur et les haut-parleurs, des réglages de volume PA avec relais d'annonces forcées (par exemple ATT-3..PEU ou ATT-5..PEU de MONACOR) sont branchés, des annonces importantes peuvent être écoutées même si le volume est réglé sur «zéro».

1) Reliez un microphone de table PA-4000PTT ou PA-4300PTT (voir chapitre 6.3).
2) Reliez les relais d'annonce forcée selon le schéma 6 aux bornes PRIORITY RELAY OUTPUT (42). La sortie peut recevoir 200 mA.
3) Sur le microphone, mettez l'interrupteur PRIORITY (48, 53) sur la position ON (vers le bas).

4) Si on active la touche parole TALK (51, 58), les haut-parleurs sont commutés sur le volume maximal par les relais.

PA-4000PTT PA-4300PTT 100V Priority RELAY OUTPUT 24 V, max 0.2 A + - 24 V Switch Line 100 V Audio Line ATT...PA-1120/PA-1240 +10 -6 Speaker

⑥ Relais d'annonce forcée

6.10 Interrupteur pour annonces (automatiques) dans toutes les zones

Pour une commande à distance des fonctions suivantes, on peut relier un interrupteur aux bornes MESSAGE FIRST PRIORITY (33) :

1. Toutes les zones de sonorisation sont allumées et le volume est réglé au maximum [comme avec la touche ALL CALL (6)].
2. Si vous utilisez le module de messages digitaux PA-1120DMT, l'annonce de la mémoire M 6 est automatiquement appelée. Pour ce faire, mettez le cavalier MS 2 avant d'insérer le module de messages digitaux, sur la position PRI (voir plan page 48). L'annonce de la mémoire M 6 a ainsi la première priorité.

A la place de l'interrupteur, un contact détecteur d'alarme peut être relié, par exemple pour une annonce automatique d'alerte incendie.

1. Si l'amplificateur doit être simultanément allumé par l'interrupteur ou le contact de détection d'alarme, branchez une diode de type 1N4004, selon le schéma 7 entre la borne supérieure MESSAGE FIRST PRIORITY et la borne droite POWER REMOTE.

⑦ Allumage automatique de l'amplificateur et activation de l'annonce M6

6.11 Centrale téléphonique

Il est possible de restituer via la centrale de sonorisation les messages venant d'une centrale téléphonique.

1) Appliquez le signal téléphonique (niveau ligne) aux bornes PAGING IN (32).
2) Pendant un message, réglez le volume avec le réglage PAGING (15).

Remarque : les annonces micro ont priorité 3.

6.12 Interrupteur pour un marche / arrêt à distance

L'amplificateur peut être démarré ou éteint par une commande à distance avec un interrupteur séparé.

1) Reliez les bornes POWER REMOTE (31) via un cordon 2 pôles à un interrupteur M/A 1 pôle.
2) Pour un fonctionnement à distance, l'interrupteur principal POWER (24) ne doit pas être enfoncé.

6.13 Alimentation secteur et de secours

1) Si l'amplificateur doit continuer à travailler en cas de coupure de courant, reliez aux bornes 24V= (30) une alimentation de secours 24 V (par exemple PA-24ESP de MONACOR). Pour une longueur de câble jusqu'à 7 m, la section minimale nécessaire du câble est de 4 mm².
2) Reliez maintenant le cordon secteur livré à la prise (27) puis l'autre extrémité à une prise secteur 230 V/50 Hz.

Remarque : même lorsque l'amplificateur est éteint, il a une faible consommation de courant. Débranchez le cordon secteur de la prise ou dévissez l'unité d'alimentation de secours en cas de non fonc tionnement prolongé de l'amplificateur.

7 Déterminer la priorité des signaux d'entrée

Une priorité est attribuée à tous les signaux d'entrée. Un signal avec une priorité supérieure couvre toujours un signal avec une priorité inférieure, lorsque les deux signaux sont disponibles simultanément sur l'amplificateur (les signaux avec priorité identique sont mixés). Le tableau suivant présente les différentes possibilités de branchement.

Priorité	Signal Condition Modification
1	Annonce M6 de l'insert PA-1120DMT	cavalier MS 2 sur PRI
		inter branché à (33)
2	Micro de table PA-4000PTT PA-4300PTT	inter DIP PRIORITY (48, 53) sur ON	inter sur OFF = 4. priorité2
	Micro de commande PA-6000RC	inter au module de branchement sur PRIORITY	inter sur SLAVE = 4. priorité2
	Gong — —
3	Centrale télépho-nique sur borne (32)	—	—
4	Entrées CH 1, CH 2 et CH 3	inter DIP (45) sur OFF1	inter DIP sur ON = 3. priorité
	Sirène — —
5	Inserts supplémentaires	cavalier MS 2 sur SLAVE1	cavalier MS 2 sur PRI = 2. priorité
	Entrées 4 et 5 — —
	Sonnette de té-lephone ou de nuit	—	—

1. réglage d'usine
2. le micro de table PA-4000PTT/ PA-4300PTT configure l'entrée CH 1 et le micro de commande l'entrée CH 2. Via l'interrupteur DIP MIC PRIORITY (45) correspondant, les microphones peuvent aussi être réglés sur priorité 3.

8 Fonctionnement

Si l'amplificateur est éteint, et si une tension d'alimentation (secteur ou de secours) est présente, la LED STAND BY (25) brille.

1) Avant la première mise sous tension, mettez tous les cinq réglages d'entrée LEVEL (8 et 10) et le réglage MASTER (21) sur la position «0».
2) Avec l'interrupteur POWER (24), allumez l'amplificateur. La LED STAND BY s'éteint, la LED AC (23) brille. En cas de coupure de courant et si l'alimentation de secours est activée, la LED DC brille à la place de la LED AC.

8.1 Réglage de volume

1) Réglez le volume maximal souhaité pour les annonces de priorité la plus élevée. D'abord enfoncez la touche ALL CALL (6) ; selon l'équipement, faites les annonces :

a) Si le module de messages digitaux est installé, appelez le message de la mémoire M 6 via un interrupteur relié aux bornes MESSAGE FIRST PRIORITY (33). Réglez le potentiomètre LEVEL du module sur la position 7 environ.
b) Dans le cas où le micro de table PA-4000PTT ou PA-4300PTT est utilisé, mettez le potentiomètre LEVEL (8) correspondant de l'entrée CH 1 sur la position 7 environ et effectuez une annonce.
c) Si le micro de commande PA-1120RC est utilisé, mettez le potentiomètre LEVEL (8) de l'entrée CH 2 sur la position 7 environ et faites l'annonce.
d) Si un autre micro est utilisé, mettez le potentiomètre LEVEL (8) correspondant sur la position 7 environ et faites l'annonce.

2) Pendant le message, réglez le volume avec le potentiomètre MASTER (21). En cas de surcharge, le LED CLIP rouge du VU-mètre (7) brille dans ce cas. Réduisez le volume avec le réglage MASTER.
3) Pour régler le volume pour des messages normaux, appuyez une nouvelle fois sur la touche ALL CALL. Enfoncez toutes les touches (4) de chaque zone de sonorisation.
4) Faites une annonce comme décrit au point 1) b ou d précédent.

Remarques :

sur le PA-4000PTT/PA-4300PTT, mettez l'interrupteur PRIORITY (48, 53) sur la position supérieure. Ne passez pas l'annonce via un PA-1120RC car son volume est indépendant des interrupteurs de volume de zones (5).

5) Ne modifiez pas le réglage MASTER (21) mais, pendant une annonce, réglez le volume souhaité séparément pour chaque zone avec les atténuateurs de zones (5).
6) Réglez maintenant pour les signaux des autres entrées (p. ex. musique de fond), le volume avec le réglage LEVEL (8 ou 10) correspondant.
7) Pour chaque entrée utilisée, réglez la tonalité avec les réglages BASS et TREBLE (9 et 11) correspondants. Réglez la tonalité pour un module d'insert dans le compartiment (1) avec les réglages PACK (2 et 3).
8) Il peut être nécessaire, de régler le volume des signaux d'entrée une nouvelle fois avec les réglages (8 et 10) correspondants.
9) Réglez les entrées non utilisées sur «0» avec les réglages correspondants.

Remarque : pour les entrées CH 1 à CH 3, on peut régler la sensibilité d'entrée avec les réglages GAIN (41). Si un réglage de niveau (8) doit être poussé très loin ou presque fermé, pour obtenir le rapport de volume souhaité par rapport aux autres entrées, modifiez la sensibilité d'entrée avec le réglage GAIN correspondant.

8.2 Activation des zones de sonorisation

1) Avec les touches Z 1 – Z 5 (4), allumez les zones qui doivent être sonorisées. Les LEDs verts des zones activées servent de contrôle et brillent.
2) Pour des annonces dans toutes les zones, appuyez sur la touche ALL CALL (6). Simultanément, le volume des zones est augmenté au niveau maximal [correspond au réglage de tous les atténuateurs de zone (5) sur la position 6].

8.3 Gong

En activant la touche de parole TALK (51, 58, 67) sur le micro PA-4000PTT, PA-4300PTT ou PA-1120RC, le gong retentit avant un message. Si vous utilisez d'autres micros, le gong peut aussi être activé avec la touche CHIME (12). Le volume est réglé avec le réglage LEVEL (13).

Avec le cavalier MS 1, on peut commuter entre un gong 2 sons et un gong 4 sons, voir chapitre 5.

8.4 Sirène d'alarme

En cas d'alarme, une des deux sirènes, dans le champ SIREN, peut être commutée:

touche «\~» (17) pour un ton ascendant et descendant

touche «—» (19) pour un son continu régulier Le volume d'alarme est réglé avec le réglage LEVEL (18).

8.5 Microphone de table PA-4000PTT ou PA-4300PTT

1) Si le microphone PA-4000PTT ou PA-4300PTT est relié, l'entrée CH 1 est ainsi configurée. Comme le micro a besoin d'une alimentation fantôme pour fonctionner, appuyez sur la touche PHANTOM POWER (40) de l'entrée CH 1.
2) Si le gong doit retentir avant une annonce lorsqu'on active la touche parole TALK (51, 58), mettez l'interrupteur CHIME (47, 52) sur la face arrière du microphone sur la position ON (vers le bas).
3) Mettez l'interrupteur PRIORITY (48, 53) sur la positon ON :

1. si le micro doit conserver la priorité 2

2. si, lorsqu'on enfonce la touche TALK [comme avec la touche ALL CALL (6)], toutes les zones de sonorisation doivent être allumées et être réglées sur le volume maximal.

3. si les relais d'annonce forcée doivent commuter (voir chapitre 6.9).

4) Pour un message, maintenez la touche TALK (51, 58) enfoncée et attendez le gong. La LED verte brille lorsque la touche est enfoncée.
5) Si deux ou trois microphones PA-4300PTT sont reliés, on peut définir pour les micros une priorité différente avec l'interrupteur MASTER/SLAVE (54) :

SLAVE les autres micros commutés sur MAS-TER ont priorité

MASTER le micro a la priorité sur les micros branchés sur SLAVE

La LED rouge BUSY au-dessus de la touche TALK brille si vous parlez dans un autre PA-4300PTT, dont l'interrupteur MASTER /SLAVE est sur la position MASTER.

1) Allumez tout d'abord les zones de sonorisation dans lesquelles l'annonce doit être entendue, avec les touches SPEAKER ZONES SELECTOR (69), sinon aucune annonce n'est possible. Pour activer toutes les zones, appuyez sur la touche ALL CALL (70).
2) Pour l'annonce, maintenez la touche parole TALK (67) enfoncée. L'amplificateur active les zones de sonorisation en fonction du choix fait dans le point 1), indépendamment des réglages sur l'amplificateur et augmente au maximum le volume dans les zones [correspond au réglage de tous les réglages de volumes de zones (5) sur la position 6]. Faites l'annonce après le gong.
3) Si vous utilisez le module de messages digitaux PA-1120DMT, on peut appeler un message mémorisé via le micro commande si l'interrupteur DIGITAL MESSAGE (59) est sur ON :
a) Sélectionnez le message mémorisé avec le sélecteur MESSAGE BANK (68).
b) Avec la touche START/ STOP (72), démarrez l'annonce. Pour l'interrompre, appuyez une nouvelle fois sur la touche START/ STOP.
c) Avec la touche REPEAT/ STOP (71), une annonce peut être appelée plusieurs fois. Le nombre des répétitions et la longueur des pauses intermédiaires sont réglables sur le module d'insert (voir sa notice d'utilisation). Pour interrompre l'annonce, appuyez une nouvelle fois sur la touche REPEAT/ STOP.

Remarques:

1. L'annonce de la mémoire M 6 peut être verrouillée (voir chapitre 6.4.1, point 9). Si dans ce cas, l'interrupteur MESSAGE BANK est sur la position 6, l'annonce sélectionnée précédemment est restituée.
2. Si sur l'amplificateur une touche de zones (4) au moins est enfoncée, l'annonce sélectionnée avec l'interrupteur MESSAGE BANK est audible une fois la touche TALK relâchée. Pour éviter ceci, libérez un emplacement de mémoire du module de messages digitaux ou effacez-en un et sélectionnez cet emplacement de mémoire avec le sélecteur MESSAGE BANK.
   4) Les trois LEDs POWER, SEND, BUSY (66) donnent les informations suivantes :

POWER brille lorsque l'amplificateur est allumé.

SEND brille lorsqu'une annonce est faite via le microphone ou lorsqu'une annonce mémorisée est appelée.

BUSY brille pour des annonces propres et des annonces via d'autres microphones PA-1120RC reliés.

9 Circuit de protection

L'amplificateur est doté d'un circuit de protection contre les surcharges et surchauffes. La LED PROT (22) brille lorsqu'un circuit est activé et l'amplificateur est muet :

1. pendant 1 seconde environ après la mise sous tension (temporisation d'allumage)
2. pendant 1 seconde environ après l'arrêt
3. en cas de surcharge de l'amplificateur
4. en cas de surchauffe de l'amplificateur; en plus, la LED TEMP (20) s'allume.

Si la LED PROT brille pendant le fonctionnement ou ne s'éteint pas après l'allumage, éteignez l'amplificateur et résolvez le problème.

10 Caractéristiques techniques

Modèle	PA-1120	PA-1240
Puissance de sortiePuissance nominaleSorties 100V*Sortie 4Ω*Puissance de sortie max.	5 × 100 W, cependant, ensemble pas plus de 120 W1 × 120 W170W	5 × 100 W, cependant, ensemble pas plus de 240 W1 × 240 W340W
Taux de distorsion	< 1 %	< 1 %
EntréesMIC/LINE CH1–CH3LINE CH 4 et CH 5AMP INTEL PAGINGModule extension	Sensibilité d'entrée, impédance ; branchement2,5 – 300 mV, 5 kΩ; XLR / jack 6,35, sym.300 mV, 15 kΩ; RCA, asym.775 mV, 10 kΩ; jack 6,35, asym.250 mV, 5 kΩ; bornier à vis, sym.250 mV, 10kΩ, asym.
Alimentation fantôme	17V pour CH1–3, commutable séparément
SortiesHaut-parleurs*RECPRE OUT	5 × 100 V, 1 × 4 Ω775 mV sous 3 kΩ, asym.775 mV sous 100 Ω, asym.
Bande passante	55–16000 Hz, -3 dB
EgaliseurGravesAigus	±10dB/100Hz±10dB/10kHz
Rapportsignal/bruitLineMic	>80 dB (A pondéré)>70 dB (A pondéré)
Température fonctionnement	0–40°C
AlimentationTension secteurConsommationAlimentation de secours:Consommation DC	230V/50 Hz340VA= 24V15A	230V/50 Hz630VA= 24V27A
Dimensions (l × h × p)Unités	482 × 133 × 352 mm3U	482 × 133 × 352 mm3U
Poids	13kg	14kg

*Utilisez soit les sorties 100 V soit la sortie 4Ω !

Tout droit de modification réservé.
