GEBRUIKSAANWIJZING PA4000PTT Monacor

Nieuwe optie voor prioriteit van de microfoon vanaf serienummer ...-03

Bij alle apparaten waarvan het serienummer op "-03" eindigt, kunt u de prioriteit van de ingangskanalen CH1–CH3 en van de sirene uitschakelen. Hiervoor koppelt u het apparaat los van de voedingsspanning en verwijdert u het deksel van de behuizing. Duw de schakelaar SW1 in het achterste gedeelte van het apparaat in de stand OFF (tekening). De signalen van de kanalen CH1 – CH3 en van de sirene overstemmen dan bijvoorbeeld niet meer de signalen van de kanalen CH4 – CH5, maar mengen er zich mee.

De mogelijkheid om aan de kanalen CH1–CH3 met de betreffende schakelaar MIC PRIORITY individueel een hogere prioriteit (3e prioriteitstrap) toe te wijzen, blijft hierbij ongewijzigd.

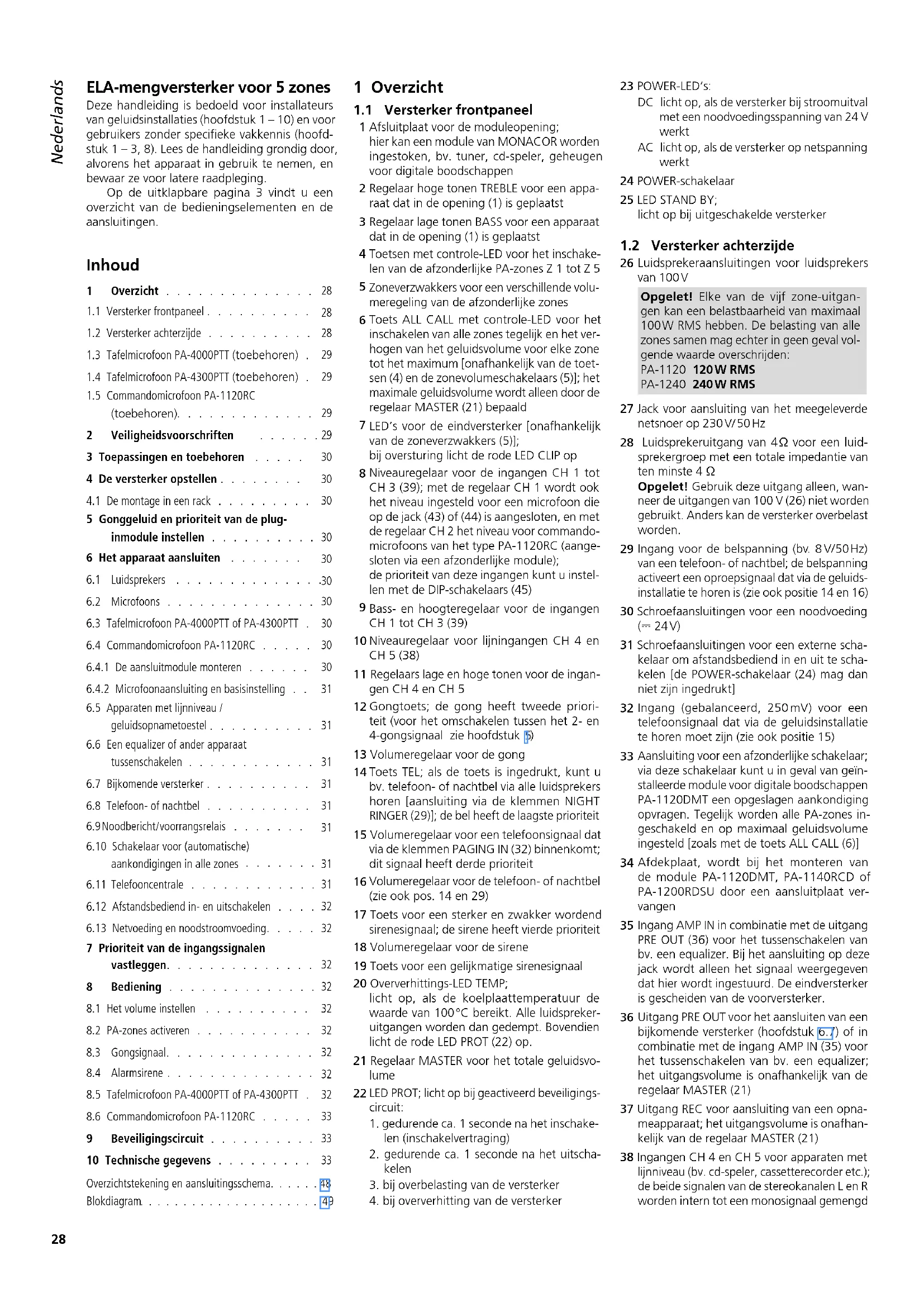

ELA-mengversterker voor 5 zones

Deze handleiding is bedoeld voor installateurs van geluidsinstallaties (hoofdstuk 1 – 10) en voor gebruikers zonder specifieke vakkennis (hoofdstuk 1 – 3, 8). Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van de bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht 28

1.1 Versterker frontpaneel ..... 28

1.2 Versterker achterzijde ..... 28

1.3 Tafelmicrofoon PA-4000PTT (toebehoren) . 29

1.4 Tafelmicrofoon PA-4300PTT (toebehoren) . 29

1.5 Commandomicrofoon PA-1120RC (toebehoren). 29

2 Veiligheidsvoorschriften ..... 29

3 Toepassingen en toebehoren ..... 30

4 De versterker opstellen ..... 30

4.1 De montage in een rack ..... 30

5 Gonggeluid en prioriteit van de plug-inmodule instellen 30

6 Het apparaat aansluiten 30

6.1 Luidsprekers . . . . . . . . . . . . . . . . . . 30

6.2 Microfoons 30

6.3 Tafelmicrofoon PA-4000PTT of PA-4300PTT . 30

6.4 Commandomicrofoon PA-1120RC ..... 30

6.4.1 De aansluitmodule monteren ..... 30

6.4.2 Microfoonaansluiting en basisinstelling . . 31

6.5 Apparaten met lijnniveau / geluidsopnametoestel . . . . . . . . . 31

6.6 Een equalizer of ander apparaat tussenschakelen ..... 31

6.7 Bijkomende versterker ..... 31

6.8 Telefoon- of nachtbel ..... 31

6.9 Noodbericht/voorrangsrelais ..... 31

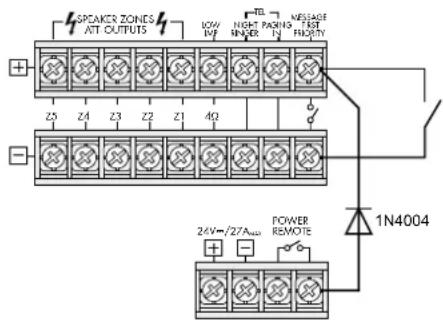

6.10 Schakelaar voor (automatische) aankondigingen in alle zones . . . . . . . 31

6.11 Telefooncentrale ..... 31

6.12 Afstandsbediend in- en uitschakelen . . . . 32

6.13 Netvoeding en noodstroomvoeding. . . . . 32

7 Prioriteit van de ingangssignalen vastleggen. 32

8 Bediening 32

8.1 Het volume instellen 32

8.2 PA-zones activeren 32

8.3 Gongsignaal. 32

8.4 Alarmsirene 32

8.5 Tafelmicrofoon PA-4000PTT of PA-4300PTT . 32

8.6 Commandomicrofoon PA-1120RC ..... 33

9 Beveiligingscircuit 33

Overzichtstekening en aansluitingsschema. . . . . . 48

Blokdiagram. 49

1 Overzicht

1.1 Versterker frontpaneel

1 Afsluitplaat voor de moduleopening; hier kan een module van MONACOR worden ingestoken, bv. tuner, cd-speler, geheugen voor digitale boodschappen

2 Regelaar hoge tonen TREBLE voor een apparaat dat in de opening (1) is geplaatst

3 Regelaar lage tonen BASS voor een apparaat dat in de opening (1) is geplaatst

4 Toetsen met controle-LED voor het inschakelen van de afzonderlijke PA-zones Z 1 tot Z 5

5 Zoneverzwakkers voor een verschillende volumeregeling van de afzonderlijke zones

6 Toets ALL CALL met controle-LED voor het inschakelen van alle zones tegelijk en het verhogen van het geluidsvolume voor elke zone tot het maximum [onafhankelijk van de toetsen (4) en de zonevolumeschakelaars (5)]; het maximale geluidsvolume wordt alleen door de regelaar MASTER (21) bepaald

7 LED's voor de eindversterker [onafhankelijk van de zoneverzwakkers (5)]; bij oversturing licht de rode LED CLIP op

8 Niveauregelaar voor de ingangen CH 1 tot CH 3 (39); met de regelaar CH 1 wordt ook het niveau ingesteld voor een microfoon die op de jack (43) of (44) is aangesloten, en met de regelaar CH 2 het niveau voor commando-microfoons van het type PA-1120RC (aangesloten via een afzonderlijke module); de prioriteit van deze ingangen kunt u instellen met de DIP-schakelaars (45)

9 Bass- en hoogteregelaar voor de ingangen CH 1 tot CH 3 (39)

10 Niveauregelaar voor lijningangen CH 4 en CH 5 (38)

11 Regelaars lage en hoge tonen voor de ingangen CH 4 en CH 5

12 Gongtoets; de gong heeft tweede priori- teit (voor het omschakelen tussen het 2- en 4-gongsignaal zie hoofdstuk 5)

13 Volumeregelaar voor de gong

14 Toets TEL; als de toets is ingedrukt, kunt u bv. telefoon- of nachtbel via alle luidsprekers horen [aansluiting via de klemmen NIGHT RINGER (29)]; de bel heeft de laagste prioriteit

15 Volumeregelaar voor een telefoonsignaal dat via de klemmen PAGING IN (32) binnenkomt; dit signaal heeft derde prioriteit

16 Volumeregelaar voor de telefoon- of nachtbel (zie ook pos. 14 en 29)

17 Toets voor een sterker en zwakker wordend sirenesignaal; de sirene heeft vierde prioriteit

18 Volumeregelaar voor de sirene

19 Toets voor een gelijkmatige sirenesignaal

20 Oververhittings-LED TEMP; licht op, als de koelplaattemperatuur de waarde van 100°C bereikt. Alle luidsprekeruitgangen worden dan gedempt. Bovendien licht de rode LED PROT (22) op.

21 Regelaar MASTER voor het totale geluidsvolume

22 LED PROT; licht op bij geactiveerd beveiligings-circuit:

1. gedurende ca. 1 seconde na het inschakelen (inschakelvertraging)

2. gedurende ca. 1 seconde na het uitschakelen

3. bij overbelasting van de versterker

4. bij oververhitting van de versterker

23 POWER-LED'S:

DC licht op, als de versterker bij stroomuitval met een noodvoedingsspanning van 24 V werkt

AC licht op, als de versterker op netspanning werkt

24 POWER-schakelaar

25 LED STAND BY;

licht op bij uitgeschakelde versterker

1.2 Versterker achterzijde

26 Luidsprekeraansluitingen voor luidsprekers van 100V

Opgelet! Elke van de vijf zone-uitgangen kan een belastbaarheid van maximaal 100W RMS hebben. De belasting van alle zones samen mag echter in geen geval volgende waarde overschrijden:

PA-1120 120W RMS

PA-1240 240W RMS

27 Jack voor aansluiting van het meegeleverde netsnoer op 230 V/50 Hz

28 Luidsprekeruitgang van 4Ω voor een luidsprekergroep met een totale impedantie van ten minste 4 Ω

Opgelet! Gebruik deze uitgang alleen, wanneer de uitgangen van 100 V (26) niet worden gebruikt. Anders kan de versterker overbelast worden.

29 Ingang voor de belspanning (bv. 8 V/50 Hz) van een telefoon- of nachtbel; de belspanning activeert een oproepsignaal dat via de geluidsinstallatie te horen is (zie ook positie 14 en 16)

30 Schroefaansluitingen voor een noodvoeding (= 24V)

31 Schroefaansluitingen voor een externe schakelaar om afstandsbediend in en uit te schakelen [de POWER-schakelaar (24) mag dan niet zijn ingedrukt]

32 Ingang (gebalanceerd, 250 mV) voor een telefoonsignaal dat via de geluidsinstallatie te horen moet zijn (zie ook positie 15)

33 Aansluiting voor een afzonderlijke schakelaar; via deze schakelaar kunt u in geval van geïnstalleerde module voor digitale boodschappen PA-1120DMT een opgeslagen aankondiging opvragen. Tegelijk worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met de toets ALL CALL (6)]

34 Afdekplaat, wordt bij het monteren van de module PA-1120DMT, PA-1140RCD of PA-1200RDSU door een aansluitplaat vervangen

35 Ingang AMP IN in combinatie met de uitgang PRE OUT (36) voor het tussenschakelen van bv. een equalizer. Bij het aansluiting op deze jack wordt alleen het signaal weergegeven dat hier wordt ingestuurd. De eindversterker is gescheiden van de voorversterker.

36 Uitgang PRE OUT voor het aansluiten van een bijkomende versterker (hoofdstuk 6.7) of in combinatie met de ingang AMP IN (35) voor het tussenschakelen van bv. een equalizer; het uitgangsvolume is onafhankelijk van de regelaar MASTER (21)

37 Uitgang REC voor aansluiting van een opnameapparaat; het uitgangsvolume is onafhankelijk van de regelaar MASTER (21)

38 Ingangen CH 4 en CH 5 voor apparaten met lijnniveau (bv. cd-speler, cassetterecorder etc.); de beide signalen van de stereokanalen L en R worden intern tot een monosignaal gemengd

39 Gebalanceerde ingangen CH 1 tot CH 3 via XLR/stekkerbus(combo); de ingangsgevoeligheid kan met de regelaars GAIN (41) tussen microfoon- en lijnniveau worden ingesteld (2,5–250 mV)

40 Schakelaar PHANTOM POWER voor het in- schakelen van de voedingsspanning van 17 V voor microfoons met fantoomvoeding; tel- kens voor de ingangen CH 1 tot CH 3

Opgelet! Als de voedingsspanning van 17 V wordt ingeschakeld, mag op de betreffende ingangsjack (39) geen microfoon met ongebalanceerde uitgang zijn aangesloten; deze kan immers worden beschadigd.

41 Regelaar voor het instellen van de ingangsgevoeligheid; telkens voor de ingangen CH 1 tot CH 3 (zie pos. 39)

42 Schroefklemmen voor het aansluiten van een noodbericht / voorrangsrelais, zie hoofdstuk b.9

43 Jack PA-4000PTT voor de aansluiting van een ELA-tafelmicrofoon van het type PA-4000PTT

44 Jack PA-4300PTT voor de aansluiting van een ELA-tafelmicrofoon van het type PA-4300PTT

45 DIP-schakelaars MIC PRIORITY; in de stand ON wordt de overeenkomstige ingang (CH 1, CH 2 of CH 3) van 4de op 3de prioriteit ingesteld

46 Plaatje; bij gebruik van de commandomicrofoon PA-1120RC wordt hier de aansluit-modulegemonteerd

1.3 Tafelmicrofoon PA-4000PTT (toebehoren)

Belangrijk! Voor het gebruik van de microfoon moet absoluut het hoofdstuk 5.3 in acht genomen worden.

47 DIP-schakelaar CHIME in de stand ON weerklinkt het gongsignaal als de spraaktoets TALK (51) wordt ingedrukt

48 DIP-schakelaars PRIORITY; OFF: de microfoon heeft vierde prioriteit ON: de microfoon heeft tweede prioriteit; bij het indrukken van de spraaktoets TALK worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met toets ALL CALL (6)]; en de klemmen PRIORITY RELAY OUTPUT (42) leveren een spanning van 24V / 0,2A max. om het noodbericht / voorrangsrelais in te schakelen (zie hoofdstuk p.9)

49 RJ-45-aansluiting voor verbinding met de aansluiting PA-4000PTT (43) op de versterker

50 Microfoonkapsel met windscherm

51 Spraaktoets TALK; bij ingedrukte toets licht de groene led erboven op

1.4 Tafelmicrofoon PA-4300PTT (toebehoren)

Belangrijk! Voor het gebruik van de microfoon moet absoluut het hoofdstuk 0.3 in acht genomen worden.

52 DIP-schakelaar CHIME in de stand ON weerklinkt het gongsignaal als de spraaktoets TALK (58) wordt ingedrukt

53 DIP-schakelaars PRIORITY; OFF microfoon heeft vierde prioriteit ON de microfoon heeft tweede prioriteit; bij het indrukken van de spraaktoets TALK worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met toets ALL CALL (6)]; en de klemmen PRIORITY RELAY OUTPUT (42)

leveren een spanning van 24V / 0,2A max. om het noodbericht / voorrangsrelais in te schakelen (zie hoofdstuk 6.9)

54 Schakelaar MASTER/SLAVE voor het vastleggen van de prioriteit bij het aansluiten van meerdere micro foons PA-4300PTT

SLAVE andere microfoons die naar MAS-TER zijn geschakeld, hebben voor-rang

MASTER de microfoon heeft prioriteit op microfoons die op SLAVE staan

55 RJ-45-aansluiting OUTPUT voor verbinding met de aansluiting PA-4300PTT (44) op de versterker

56 RJ-45-aansluiting LINK voor het aansluiten van een bijkomende microfoon PA-4300PPT (maximaal 3 met elkaar verbonden microfoons kunnen op de versterker aangesloten worden)

57 Microfoonkapsel met windscherm

58 Spraaktoets TALK; bij ingedrukte toets licht de groene led TALK erboven op De rode led BUSY licht op, als door een andere PA-4300PTT gesproken wordt, waarvan de schakelaar MASTER / SLAVE in de stand MASTER staat.

1.5 Commandomicrofoon PA-1120RC (toebehoren)

Voor het gebruik PA-1120RC moet de aansluit-module die bij de microfoon is bijgeleverd, worden ingebouwd (zie hoofdstuk 6.4.1).

59 Schakelaar DIGITAL MESSAGE; in de stand ON kunt u opgeslagen aankondigingen opvragen*

60 Schakelaar TALK voor het vastleggen van de prioriteit bij het aansluiten van meerdere microfoonsPA-1120RC

SLAVE andere microfoons die naar PRIORITY zijn geschakeld, hebben voorrang

PRIORITY de microfoon heeft prioriteit op microfoons die op SLAVE staan

61 Jack LINK voor het aansluiten van andere commandicrofoons van het type PA-1120RC

62 Jack OUTPUT om te verbinden met de jack INPUT van de aansluitmodule die samen met de microfoon is geleverd

63 Ingangsjacks AUX IN voor een bijkomend audiosignaal met lijnniveau

64 Uitgangsniveauregelaar voor het microfoon-signaal en het signaal van de jacks AUX IN (63)

65 Microfoonkapsel met windscherm

66 Controle-LED's

POWER versterker ingeschakeld SEND licht op, wanneer u zelf iets aankondigt of wanneer een opgeslagen aankondiging* wordt opgevraagd BUSY licht op, wanneer u zelf aankondigingen doet en bij aankondigingen via andere aangesloten microfoons PA-1120RC

67 Spraaktoets TALK

68 Draaischakelaar voor het selecteren van een opgeslagen aankondiging*

69 Toetsen Z 1 – Z 5 met controle-LED's voor het inschakelen van zones waar de aankondiging moet worden gehoord

70 Toets ALL CALL met de controle-LED voor het inschakelen van alle zones tegelijk [zoals de toets (6)]

71 Toets REPEAT/ STOP voor de meervoudige weergave van een opgeslagen aankondiging*; een tweede keer drukken op de toets beëindigt de aankondiging

72 Toets START/ STOP voor het weergeven van een opgeslagen aankondiging*; een tweede keer drukken op de toets beëindigt de aankondiging

2 Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met €€

WAARSCHUWING De netspanning van het apparaat is levensgevaarlijk. Open het apparaat niet, en zorg dat u niets in de ventilatieopeningen steekt! U loopt het risico van een elektrische schok.

Tijdens het gebruik staan de luidsprekeraansluitingen (26) onder een levensgevaarlijke spanning tot 100V. Sluit de versterker alleen aan resp. wijzig bestaande aansluitingen alleen, als de versterker is uitgeschakeld.

• In de uitgeschakelde toestand is de versterker niet volledig zonder netspanning. Hij verbruikt nog steeds een geringe hoeveelheid stroom.
• Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0–40°C).
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.
• De warmte die in het toestel ontstaat, moet door ventilatie worden afgevoerd. Dek de ventilatieopeningen niet af.

• Schakel het apparaat niet in resp. trek onmiddellijk de stekker uit het stopcontact:

• wanneer het apparaat of het netsnoer zichtbaar beschadigd is,

• wanneer er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld is gevallen,

• wanneer het apparaat slecht functioneert. Het apparaat moet in elk geval hersteld worden door een gekwalificeerd vakman.

• Trek de stekker nooit met het snoer uit het stopcontact, maar steeds met de stekker zelf.

• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.
• In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen en toebehoren

Deze versterker is speciaal ontworpen voor het gebruik in geluidsinstallaties in 100 V-techniek. Ze beschikken over uitgangen van 100 V voor maximaal 5 PA-zones, waarvan u het volume individueel kunt instellen. Via drie ingangen met verschillend instelbare prioriteit kunnen microfoons of apparaten met lijnuitgang worden aangesloten. Twee andere lijningangen met laagste prioriteit vervolledigen de aansluitmogelijkheden.

Toebehoren
Plug-inmodules voor de uitbreidingsopening (1)
PA-1120DMT	geheugen voor digitale boodschappen met schakelklok
PA-1140RCD	radio/cd-speler
PA-1200RDSU	AM/FM-radiometaudio-speler
PA-tafelmicrofoons speciaal voor deze versterker
PA-4000PTT (figuur 3)	Een tafelmicrofoon kunt u op de jack PA-4000PTT (43) aansluiten.
PA-4300PTT (figuur 4)	U kunt een tafelmicrofoon op de jack PA-4300PTT (44) aansluiten.In totaal kunnen er drie PA-4300PTT-microfoons met de versterker gebruikt worden.
PA-1120RC (figuur 3)	Er kunnen drie commandomicrofoons worden aangesloten; de microfoon wordt met een aansluitmodule geleverd die in de versterker wordt gemonteerd.

4 De versterker opstellen

De versterker is voorzien voor montage in een 19"-rack (482 mm), maar kan ook als tafelmodel gebruikt worden. In elk geval moet de lucht door alle ventilatieopeningen kunnen stromen, om voldoende ventilatie van de eindversterkers te verzekeren.

4.1 De montage in een rack

Voor de montage in een rack hebt u 3 HE (rack-eenheden = 133 mm) nodig. Om te voorkomen dat het rack topzwaar wordt, dient de versterker in het onderste gedeelte van het rack gemonteerd te worden. De frontplaat alleen is niet voldoende voor een veilige bevestiging. Het toestel moet links en rechts door rails of onderaan door een bodemplaat extra ondersteund worden.

De hete lucht die uit de versterker wordt ge- blazen, moet ongehinderd uit het rack kunnen worden afgevoerd. Anders hoopt de warmte zich op in het rack, waardoor niet enkel de versterker maar ook andere toestellen beschadigd kunnen worden. Bij een onvoldoende warmteafvoer moet u in het rack een ventilator plaatsen boven de versterker (bv. DPVEN-04).

5 Gonggeluid en prioriteit van de plug-inmodule instellen

Alvorens een module in de opening (1) te monteren, moeten beide jumpers MS 1 (gonggeluid) en MS 2 (moduleprioriteit) worden ingesteld, zie overzichtstekening pagina 48. De toegang tot deze jumpers is afgesloten, zodra de module is gemonteerd.

1) Koppel de versterker van het net en van de noodvoeding.
2) Schroef de afsluitplaat (1) voor de module los.
3) Stel het gonggeluid in met de jumper MS 1: Stand "4 Tone" = gongsignaal van vier tonen Stand "2 Tone" = gongsignaal van twee tonen

4) Stel de prioriteit voor een plug-inmodule in met de jumper MS 2:
stand "SLAVE" (standaardinstelling)
Het signaal van de module heeft de laagste prioriteit.
Positie "PRI":
Het signaal van de module heeft tweede prioriteit. Deze instelling moet bv. worden geselecteerd, wanneer via de commandomicrofoon PA-1120RC opgeslagen aankondigingen uit het geheugen voor digitale boodschappen PA-1120DMT moeten worden opgevraagd. Een overzicht van alle mogelijke prioriteiten wordt gegeven in hoofdstuk "Prioriteit van de ingangssignalen vastleggen".
5) Als er geen module is gemonteerd, schroeft u het plaatje (1) opnieuw vast.

6 Het apparaat aansluiten

De in- en uitgangen mogen enkel door een ge- kwalificeerde vakman uitgevoerd worden en in elk geval wanneer de versterker uitgeschakeld is!

6.1 Luidsprekers

Ofwel sluit u luidsprekers met 100 V-techniek voor de vijf PA-zones aan op de schroefklemmen SPEAKER ZONES ATT. OUTPUTS (26)

Opgelet! Elke van de vijf zone-uitgangen kan een belastbaarheid van maximaal 100 W RMS hebben. De belasting van alle zones samen mag echter in geen geval volgende waarde overschrijden:

PA-1120 120W RMS

PA-1240 240W RMS

of u sluit een luidsprekergroep met een totale impedantie van ten minste 4 Ω aan op de schroef-klemmen LOW IMP 4 Ω (28). De zonevolume-schakelaars (5) beïnvloeden deze uitgang niet. Gebruik in geen geval de uitgangen van 100 V (26) en de uitgang van 4 Ω (28) op hetzelfde moment; zo niet wordt de versterker overbelast!

Let bij het aansluiten van de luidsprekers steeds op de juiste polariteit, d. w. z. de positieve pool van de luidspreker telkens met de bovenste klem verbinden. De positieve aansluiting van de luidspreker kabel is altijd speciaal gemarkeerd.

6.2 Microfoons

Drie microfoons met een XLR- of 6,3 mm-stekker kunnen op de die XLR / combi-jacks (39) van de in gangen CH 1 – 3 worden aangesloten.

1) Draai bij het aansluiten van een microfoon de overeenkomstige regelaar GAIN (41) helemaal naar rechts in de stand "-50".
2) Bij het gebruik van een microfoon met fantoomvoeding schakelt u de voedingsspanning van 17 V in met de overeenkomstige toets PHANTOM POWER (40).
Opgelet! Bedien de schakelaar alleen bij uitgeschakelde versterker (schakelploppen). Bij ingedrukte toets mag op de betreffende ingang geen microfoon met ongebalanceerde uitgang zijn aangesloten; de microfoon kan immers worden beschadigd.
3) Als een microfoon voorrang op een andere microfoon moet krijgen, plaatst u de overeenkomstige DIP-schakelaar MIC PRIORITY (45) in de stand ON (zie ook hoofdstuk 7).

Tips:

1. Als de tafelmicrofoon PA-4000PTT (afb. 3) of PA-4300PTT (afb. 4) wordt gebruikt, mag de ingang CH 1 niet worden gebruikt, omdat deze met de ingang (43) voor PA-4000PTT en met de ingang (44) voor PA-4300PTT parallelgeschakeld is.

2. Als er een commandomicrofoon PA-1120RC is aangesloten, mag de ingang CH 2 niet worden gebruikt, omdat deze parallelgeschakeld is met de ingang voor de PA-1120RC (via de bijbehorende aansluitmodule).

6.3 Tafelmicrofoon PA-4000PTT of PA-4300PTT

De als afzonderlijk toebehoren leverbare tafelmicrofoons PA-4000PTT (figuur 3) en PA-4300PTT (figuur 4) zijn speciaal ontworpen voor deze versterker.

1) Verbind de microfoon PA-4000PTT via zijn RJ-45-aansluiting PTT REMOTE (49) met de aansluiting PA-4000PTT (43) op de versterker, of de microfoon PA-4300PTT via zijn aansluiting OUTPUT (55) met de aansluiting PA-4300PTT (44) van de versterker.
2) Van het model PA-4300PTT kunnen er nog twee andere microfoons aangesloten worden: Verbind de aansluiting LINK (56) van de eerste microfoon met de aansluiting OUTPUT (55) van de tweede microfoon. Verbind de derde microfoon op dezelfde wijze met de tweede microfoon.
3) Druk op de toets PHANTOM POWER (40) van de ingang CH 1 en draai de bijbehorende regelaar GAIN (41) helemaal naar rechts in de stand “-50”.

Aanwijzingen:

1. De ingang CH 1 mag nu niet voor andere ingangssignalen gebruikt worden, omdat hij parallelgeschakeld is met de aansluitingen voor de tafelmicrofoons.
2. De microfoonkabel mag in totaal maximaal 1000 m lang zijn.

6.4 Commandomicrofoon PA-1120RC

De commandomicrofoon PA-1120RC (figuur 5) die als toebehoren verkrijgbaar is, werd speciaal voor deze versterker ontworpen. U kunt maximaal drie commandomicrofoons aansluiten. Voor gebruik ervan moet u eerst de aansluitmodule, samen met de microfoon geleverd, in de versterker worden gemonteerd. Dit mag uitsluitend door een gekwalificeerde vakman uitgevoerd worden!

Opmerking: Bij gebruik van de commandomicrofoon mag de ingang CH 2 niet voor andere ingangssignalen worden gebruikt, omdat deze met de ingang voor de commando microfoon parallelgeschakeld is.

6.4.1 De aansluitmodule monteren

1) Trek de netstekker uit het stopcontact. Als er een noodstroomeenheid is aangesloten, koppelt u deze van de aansluitingen 24 V= (30) los, zodat de versterker zeker buiten bedrijf is. Schroef het deksel van de versterker evenals de afsluitplaat (46) aan de achterzijde van de versterker los.
2) Steek de 3-polige leiding AS 903 C van de aansluitmodule in de jack CN 903 C van de versterker – zie overzichtstekening pagina 48.
3) Plaats de module in de openingen die door het wegnemen van de afsluitplaat (46) vrijkomen, en schroef ze vast.
4) Steek de tweepolige leiding A die in de versterker vrij ligt, met een zwarte en rode ader van de aansluiting AS 801 in de jack CN 801 A van de module.
5) Steek de afgeschermde leiding AS 802 B van de module in de jack AN 802 B van de versterker.
6) Steek de 6-polige leiding AS 204 D van de module in de jack CN 901 D van de versterker.
7) Als er geen module voor digitale boodschappen PA-1120DMT is ingebouwd, bindt u de

losse 10-polige leiding AS 4-1 van de module met de kabelbinders in de versterker vast.

Voer de punten 8) tot 10) alleen uit als de module voor digitale boodschappen PA-1120DMT is ingebouwd:

8) Steek de 10-polige leiding AS 4-1 van de module in de jack CN 4-1 van de insteekeenheid.
9) Leg met de jumper MS 802 van de aansluitmodule vast of de aankondiging in het geheugen M 6 van de PA-1120DMT via de commandomicrofoon kan worden opgevraagd (stand ON) of niet (stand OFF, fabrieksinstelling). Het geheugen M 6 kan bv. zijn voorbehouden voor een alarmaankondiging die alleen via de klemmen MESSAGE FIRST PRIORITY (33) mag worden geactiveerd.
10) Stel in de versterker de jumper MS 2 in de stand PRI. Zo wordt een aankondiging van de insteek eenheid niet door een signaal van de commandomicrofoon in volume gedempt.

6.4.2 Microfoonaansluiting en basisinstelling

1) Verbind de jack OUTPUT (62) van de microfoon met de jack INPUT van de aansluitmodule. Een korte verbindingskabel wordt samen met de microfoon geleverd. De kabellengte tussen versterker en microfoon mag max. 1000 m bedragen.

Een tweede microfoon kan via de jack OUTPUT op de jack LINK van de module of op de jack LINK (61) van de eerste microfoon worden aangesloten. Voor het aansluiten van een derde microfoon verbindt u de jack OUTPUT hiervan met de jack LINK van de tweede microfoon. Er kunnen maximaal drie microfoons worden aangesloten. De kabellengte tussen twee micro foons mag de 100 m niet overschrijden.

2) Bij het gebruik van meerdere microfoons van het type PA-1120RC schuift u op de microfoon resp. op de microfoons die voorrang op de anderen moet(en) krijgen, de schakelaar TALK (60) in de stand PRIORITY. Bij de overige microfoons zet u de schakelaar in de stand SLAVE. Zo kan een aankondiging via een microfoon zonder voorrang worden onderbroken door een microfoon met voorrang.
3) Om voor de commandomicrofoon resp. voor de commandomicrofoons tweede prioriteit te ver krijgen, moet u op de toets op de aansluit-module drukken (stand PRIORITY). Als de toets (stand SLAVE) niet is ingedrukt, is de vierde prioriteit ingesteld.
4) Bij gebruik van de module voor digitale boodschappen PA-1120DMT selecteert u met de schakelaar DIGITAAL MESSAGE (59) of via de commandomicrofoon opgeslagen aankondigingen kunnen worden opgevraagd (schakelaarstand ON) of geblokkeerd zijn (stand OFF).
5) Als de ingangen op de versterker niet volstaan, kan via de jacks AUX IN (63) een lijnsignaal worden gestuurd (bv. achtergrondmuziek door een CD-speler). Stel het uitgangsniveau voor het microfoonsignaal en het signaal van de jacks AUX IN in met de regelaar AUDIO OUT (64).

6.5 Apparaten met lijnniveau / geluidsopnametoestel

U kunt maximaal vijf apparaten met lijnniveau (bv. cd-speler, cassetterecorder) aansluiten op de ingangen CH 1 tot CH 3 (39) evenals CH 4 en CH 5 (38). Uitzonderingen: Laat CH 1 vrij als u de tafelmicrofoon PA-4000PTT of PA-4300PTT gebruikt en laat CH 2 vrij bij gebruik van de commandomicrofoon PA-1120RC.

Voor achtergrondmuziek moeten de ingangen CH 4 en CH 5 worden gebruikt, omdat deze de laagste prioriteit hebben.

1) Bij aansluiting van de ingangen CH 1 tot CH 3 draait u de bijbehorende regelaar GAIN (41) helemaal naar links in de stand “-10”. Druk niet op de overeenkomstige toets PHANTOM POWER (40).

Gebruik bij het aansluiten van een stereo-apparaat op een van de ingangen CH 1 tot CH 3 een stereo-monoadapter (bv. SMC-1 van MONACOR) en een adapterkabel (bv. MCA-300 van MONACOR). Anders heffen de signalen van het stereomidden elkaar op.

2) Wenst u een van de ingangen CH 1 – CH 3 voorrang te geven op de twee andere, plaats dan de overeenkomstige DIP-Schalter MIC PRIORITY (45) in de stand ON. Ingangen CH 1 tot CH 3 hebben steeds voorrang op de ingangen CH 4 en CH 5 (zie ook hoofdstuk).
3) Een geluidsopnametoestel kan op de jacks REC (37) worden aangesloten. Het volume van de op name is onafhankelijk van de regelaar MASTER (21) en van de zonevolumeschakelaars (5).

6.6 Een equalizer of ander apparaat tussenschakelen

Voor de externe klankregeling kunt u bv. een equalizer tussenschakelen via de jacks AMP IN (35) en PRE OUT (36): Verbind de ingang van het apparaat met de jack PRE OUT en de uitgang op de jack AMP IN.

Opmerking: In de versterker wordt het signaal onderbroken, wanneer alleen de jack AMP IN is aangesloten of het tussengeschakelde apparaat niet is ingeschakeld, defect is of niet correct is aangesloten. De luidsprekers blijven dan gedempt.

6.7 Bijkomende versterker

Indien er meer luidsprekers nodig zijn dan toegelaten voor de versterker, is een bijkomende versterker noodzakelijk. Verbind de ingang van de bijkomende versterker met de jack PRE OUT (36) of REC (37). Het signaal voor de bijkomende versterker wordt niet beïnvloed door de regelaar MASTER (21) of door de zonevolumeschakelaars (5).

6.8 Telefoon- of nachtbel

Een telefoon- of nachtbel kan zo nodig via de geluidsinstallatie worden weergegeven (bv. tijdens een nachtelijke controlleronde).

1) Stuur het signaal voor de bel (bv. 8 V/ 50 Hz) naar de klemmen NIGHT RINGER (29).
2) Druk op de toets TEL (14).
3) Activeer de bel en stel met de regelaar RINGER (16) het volume in van het oproepsignaal dat door de versterker is gegenereerd.
4) Schakel de belfunctie desgewenst in of uit met de toets TEL.

Opmerking: De bel heeft de laagste prioriteit.

6.9 Noodbericht/voorrangsrelais

Als er tussen de versterker en de luidsprekers geluidsvolumeregelaarsmetnoodbericht/voorrangsrelais (bv. serie ATT-3..PEU of ATT-5..PEU van MONACOR) zijn geschakeld, dan kunt u belangrijke aankondigingen toch horen, zelfs al is het volume op "nul" ingesteld.

1) Sluit hiervoor een tafelmicrofoon PA-4000PTT of PA-4300PTT aan (zie hoofdstuk 6.3).

2) Sluit de noodbericht / voorrangsrelais volgens de figuur 6 aan op de schroefklemmen PRI-ORITY RELAY OUTPUT (42). De uitgang heeft een belastbaarheid van 200 mA.
3) Plaats de schakelaar PRIORITY (48, 53) op de microfoon in de stand ON (naar beneden).
4) Bij het bedienen van de spraaktoets TALK (51, 58) worden de luidsprekers nu door het relais naar maximaal geluidsvolume geschakeld.

PA-4000PTT PA-4300PTT PRIORITY RELAY OUTPUT 24 V, max 0.2 A 100V + - ATT...PA-1120 / PA-1240 +10 Switch Line Audio Line Speaker

⑥ Noodbericht/voorrangsrelais

6.10 Schakelaar voor (automatische) aankondigingen in alle zones

Voor de bediening op afstand van de volgende func ties sluit u een schakelaar aan op de klemmen MESSAGE FIRST PRIORITY (33):

1. Alle PA-zones worden ingeschakeld en op maximaal geluidsvolume ingesteld [zoals toets ALL CALL (6)].
2. Bij het gebruik van de module voor digitale boodschappen PA-1120DMT wordt de aankondiging van het geheugen M 6 automatisch opgevraagd. Plaats hiervoor de jumper MS 2 in de stand PRI, alvorens de module in de insteekeenheid te monteren (zie overzichtstekening pagina 48). Zo krijgt de aankondiging van het geheugen M 6 eerste prioriteit. In plaats van de schakelaar kan ook een alarmmeldingscontact worden aangesloten, bv. voor een automatische brandalarmmelding.
3. Wenst u via de schakelaar resp. via het alarmmeldingscontact de versterker ook gelijktijdig in te schakelen, sluit dan een diode van het type 1N4004 volgens figuur 7 aan tussen de bovenste klem MESSAGE FIRST PRIORITY en de rechter klem POWER REMOTE.

SPRACKER ZONES ATT OUTPUTS UOW IN TITLE NIGHT PAGES IN KENSAGE FAST PENSITY Z5 Z4 Z3 Z2 Z1 40 POWER REMOTE 24V~27A### 1N4004

⑦ Automatisch inschakelen van de versterker en activeren van de aankondiging M 6

6.11 Telefooncentrale

Via de telefooncentrale kunt u aankondigingen weergeven via de geluidsinstallatie.

1) Stuur het telefoonsignaal (lijnniveau) naar de klemmen PAGING IN (32).
2) Stel tijdens een aankondiging het volume in met de regelaar PAGING (15).

Opmerking: Telefoonaankondigingen hebben derde prioriteit.

6.12 Afstandsbediend in- en uitschakelen

Via een afzonderlijke schakelaar kunt u de versterker afstandsbediend in- en uitschakelen.

1) Verbind de schroefaansluitingen POWER REMOTE (31) via een tweepolige kabel met een eenpolige POWER-schakelaar.

2) Voor afstandsbediend in- en uitschakelen mag de hoofdschakelaar POWER (24) niet ingedrukt zijn.

6.13 Netvoeding en noodstroomvoeding

1) Als de versterker bij een eventuele stroomuit-val verder moet werken, sluit u op de klem-men DC POWER 24 V= (30) een noodvoeding van 24 V aan (bv. PA-24ESP van MONACOR). Bij een kabellengte van maximum 7 m is een dwarsdoorsnede van ten minste 4 mm² vereist.
2) Ten slotte verbindt u het meegeleverde netsnoer eerst met de jack (27) en plugt u de stekker ervan in een stopcontact (230 V/ 50 Hz).

Opmerking: Ook wanneer de versterker is uitgeschakeld, verbruikt hij een geringe hoeveelheid stroom. Trek daarom de netstekker uit het stopcontact en koppel de noodvoeding eventueel los, wanneer u de versterker langere tijd niet gebruikt.

7 Prioriteit van de ingangssignalen vastleggen

Alle ingangssignalen hebben een bepaalde prioriteit toegewezen gekregen. Een signaal met een hogere prioriteit overstemt steeds een signaal met lagere prioriteit, wanneer beide signalen tegelijk op de versterker toekomen. (De signalen met eenzelfde prioriteit worden gemengd.) De volgende tabel geeft een overzicht en toont wijzigingsmogelijkheden.

Prioriteit	Signaal Voorwaarde	Wijziging
1	Aankondiging M 6 van de module voor digitale boodschappen PA-1120DMT	Jumper MS 2 op PRI
		Schakelaar op (33) gesloten
2	Tafelmicrofoon PA-4000PTT PA-4300PTT	DIP-schakelaar PRIORITY (48, 53) op ON	Schakelaar op OFF = vierde prioriteit2
	Commandomicrofoon PA-6000RC	Schakelaar op aansluitmodule op PRIORITY	Schakelaar op SLAVE = vierde prioriteit2
	Gong — —
3	Telefooncentrale op de klem (32)	—	—
4	Ingangen CH 1, CH 2 en CH 3	DIP-schake-laar(45) op OFF1	DIP-schakelaar op ON = derde prioriteit
	Sirene — —
5	Aanvullende modules	Jumper MS 2 op SLAVE1	Jumper MS 2 op PRI = tweede prioriteit
	Ingangen 4 en 5 —	—
	Telefoon of nachtbel	—	—

1. Fabrieksinstelling
2. Tafelmicrofoon PA-4000PTT/ PA-4300PTT gebruikt de in gang CH 1 en de commandomicrofoon PA-1120RC de ingang CH 2. Via de bijbehorende DIP-schakelaar MIC PRIORITY (45) kunnen de microfoons ook op derde prioriteit worden ingesteld.

8 Bediening

Als de versterker uitgeschakeld is en de net- of noodvoedingsspanning is ingeschakeld, licht de LED STAND BY (25) op.

1) Plaats alle vijf ingangsregelaars LEVEL (8 en 10) evenals de regelaar MASTER (21) in de stand "0", alvorens een eerste in te schakelen.

2) Schakel de versterker in met de schakelaar POWER (24). De LED STAND BY gaat uit en de LED AC (23) licht op. Bij een stroomuitval en aanwezige noodstroomvoeding licht de LED DC op in plaats van de LED AC.

8.1 Het volume instellen

1) Stel eerst het maximaal gewenste geluidsvolume voor aankondigingen met hoogste prioriteit in. Druk hiervoor eerst op de toets ALL CALL (6). Voer de aankondiging door naargelang de beschikbare uitrusting:

a) Vraag bij aanwezige module voor digitale boodschappen via een schakelaar op de klemmen MESSAGE FIRST PRIORITY (33) de aankondiging op uit het geheugen M 6. Plaats de niveauregelaar LEVEL op de module ongeveer in de stand 7.
b) Bij beschikbare tafelmicrofoon PA-4000PTT of PA-4300PTT plaatst u de overeenkomstige regelaar LEVEL (8) van de ingang CH 1 ongeveer in de stand 7 en voert u een aankondiging door.
c) Bij beschikbare commandomicrofoon PA-1120RC plaatst u de overeenkomstige regelaar LEVEL (8) van de ingang CH 2 in de stand 7 en voert u een aankondiging door.
d) Bij gebruik van een andere microfoon plaatst u de overeenkomstige regelaar LEVEL (8) ongeveer in de stand 7 en voert u een aankondiging door.

2) Stel tijdens de aankondiging het volume in met de regelaar MASTER (21). Bij oversturing licht in de niveau-indicatie (7) de rode LED CLIP op. In dit geval moet u het geluidsvolume met de regelaar MASTER verminderen.
3) Om het geluidsvolume voor normale aankondigingen in te stellen, moet u de toets ALL CALL opnieuw uitschakelen. Druk hiervoor op alle toetsen (4) van de afzonderlijke PA-zones.
4) Geef een aankondiging door zoals beschreven onder punt 1) b of d.

Opmerkingen:

Op de PA-4000PTT/PA-4300PTT plaatst u de schakelaar PRIORITY (48, 53) in de bovenste stand. Geef de aankondiging niet via een PA-1120RC door, omdat dit geluidsvolume onafhankelijk is van de zonevolumeschakelaars (5).

5) Wijzig de stand van de regelaar MASTER (21) niet, maar stel tijdens de aankondiging met de overeenkomstige zonevolumeschakelaars (5) voor elke zone afzonderlijk het gewenste volume in.
6) Stel aansluitend voor de signalen van de overige ingangen (bv. achtergrondmuziek) het geluidsvolume in met de desbetreffende regelaar LEVEL (8 of 10).
7) Stel voor elke gebruikte ingang de klank in met de betreffende regelaars BASS en TREBLE (9 en 11). Stel de klank voor een pluginmodule in de schacht (1) in met de regelaars PACK (2 en 3).
8) Het kan eventueel nodig zijn om het volume van de ingangssignalen nog een keer bij te regelen met de betreffende niveauregelaars (8 resp. 10).
9) Plaats niet-gebruikte ingangen met de overeenkomstige regelaars op "0".

Opmerking: Bij de ingangen CH 1 – CH 3 kunt u de ingangsgevoeligheid instellen met de regelaars GAIN (41). Als een niveauregelaar (8) heel ver open of bijna dicht moet worden gedraaid om de gewenste volumeverhouding tot de andere ingangen te verkrijgen, wijzig dan de ingangsgevoeligheid met de betreffende regelaar GAIN.

8.2 PA-zones activeren

1) Stel met de toetsen Z 1 – Z 5 (4) de zones in, waarin het geluid moet worden verzorgd. Ter controle lichten de groene LED's van de actieve zones op.
2) Voor aankondigingen in alle zones drukt u op de toets ALL CALL (6). Tegelijkertijd wordt het geluidsvolume in de zones tot het maximum verhoogd [komt overeen met het instellen van alle zoneverzwakkers (5) in de stand 6].

8.3 Gongsignaal

Door bediening van de spraaktoets TALK (51, 58, 67) op de microfoon PA-4000PTT, PA-4300PTT resp. PA-1120RC weerklinkt vóór elke aankondiging een gongsignaal. Bij het gebruik van andere microfoons kunt u het gongsignaal ook met de toets CHIME (12) activeren. Stel het gongvolume in met de regelaar LEVEL (13).

Met de jumper MS 1 kunt u wisselen tussen een gongsignaal van 2 en een van 4 tonen, zie hfdst. 5.

8.4 Alarmsirene

Bij een alarm kan in het bedieningspaneel SIREN een van beide sirenes ingeschakeld worden:

Toets “\~” (17) voor een sterker en zwakker wordende toon

Toets “—” (19) voor een gelijkmatige, permanente toon

Stel het geluidsvolume van het alarmsignaal in met de regelaar LEVEL (18).

8.5 Tafelmicrofoon PA-4000PTT of PA-4300PTT

1) Bij aangesloten microfoon PA-4000PTT of PA-4300PTT is de ingang CH 1 bezet. Omdat de microfoon voor gebruik met fantoomspanning gevoed wordt, houdt u de toets PHANTOM POWER (40) van de ingang CH 1 ingedrukt.
2) Indien u bij gebruik van de overspraaktoets TALK (51, 58) een aankondiging door een gongsignaal wil laten voorafgaan, plaats de schakelaar CHIME (47, 52) op de achterzijde van de microfoon dan in de stand ON (onderste stand).
3) Plaats de schakelaar PRIORITY (48, 53) in de stand ON, wanneer:

1. de microfoon tweede prioriteit moet krijgen

2. bij het indrukken van de spraaktoets TALK alle PA-zones moeten worden ingeschakeld en op het maximale geluidsvolume ingesteld [zoals met toets ALL CALL (6)]

3. de noodbericht/voorrangsrelais moeten schakelen (zie hoofdstuk 5.9)

4) Houd voor een aankondiging de overspraaktoets TALK (51, 58) ingedrukt en wacht eventueel op de gong. De groene LED licht op bij ingedrukte spraaktoets.
5) Als er twee of drie microfoons PA-4300PTT aangesloten zijn, kan er voor de microfoons met de schakelaar MASTER/SLAVE (54) een andere prioriteit vastgelegd worden:

SLAVE andere naar MASTER geschakelde microfoons hebben voorrang

MASTER de microfoon heeft prioriteit op microfoons die naar SLAVE geschakeld zijn

De rode led BUSY boven de toets TALK licht op, als door een andere PA-4300PTT gesproken wordt, waarvan de schakelaar MASTER / SLAVE in de stand MASTER staat.

8.6 Commandomicrofoon PA-1120RC

1) Schakel eerst de PA-zones in waar de aankondiging moet worden gehoord. Gebruik hiervoor de toetsen SPEAKER ZONES SELECTOR (69), anders is een aankondiging niet mogelijk. Om alle zones te activeren, drukt u op de toets ALL CALL (70).

2) Houd de spraaktoets TALK (67) tijdens de aankondiging ingedrukt. De versterker activeert de PA-zones volgens de selectie onder punt 1), onafhankelijk van de instellingen op de versterker, en verhoogt het geluidsvolume in de zones tot het maximum [komt overeen met het instellen van alle zonevolumeschakelaars (5) in de stand 6]. Geef na het gongsignaal de aankondiging door.

3) Bij het gebruik van de module voor digitale boodschappen PA-1120DMT kunt u een opgeslagen aankondiging ook via de commandomicrofoon opvragen, wanneer de schakelaar DIGITAL MESSAGE (59) in de stand ON staat:

a) Selecteer met de keuzeschakelaar MESSAGE BANK (68) de opgeslagen aankondiging.
b) Start de aankondiging met de toets START/ STOP (72). Om de aankondiging af te breken, drukt u opnieuw op de toets START/STOP.
c) Met de toets REPEAT/ STOP (71) kan een aankondiging ook meerdere keren worden doorgegeven. Het aantal herhalingen en de lengte van de tussenpauzen moeten op de module worden ingesteld (zie betreffende gebruikshandleiding). Om de aankondiging af te breken, drukt u opnieuw op de toets REPEAT/STOP.

Tips:

1. De aankondiging van het geheugen M 6 kan geblokkeerd zijn (zie hoofdstuk 6.4.1, punt 9). Als in dit geval de schakelaar MESSAGE BANK in de stand 6 staat, dan wordt de vroeger geselecteerde aankondiging weergegeven.

2. Zodra er ten minste één zonetoets van de versterker (4) is ingedrukt, wordt na het loslaten van de spreektoets TALK de aankondiging gestart die met de schakelaar MESSAGE BANK werd geselecteerd. Om dit te verhinderen, dan moet u een geheugenplaats van de module voor digitale boodschappen vrijlaten of wissen, en deze geheugenplaats met de schakelaar MESSAGE BANK selecteren.

4) De drie LED's POWER, SEND en BUSY (66) geven volgende informatie:

POWER licht op bij ingeschakelde versterker

SEND licht op bij het doorgeven van een aankondiging via de microfoon of als er een opgeslagen aankondiging wordt opgevraagd

BUSY licht op, wanneer u zelf aankondigingen doet en bij aankondigingen via andere aangesloten microfoons PA-1120RC

9 Beveiligingscircuit

De versterker is uitgerust met een beveiligingscircuit tegen overbelasting en oververhitting. Bij een geactiveerd beveiligingscircuit licht de LED PROT (22) op en is de versterker gedempt:

1. gedurende ca. 1 seconde na het inschakelen (inschakelvertraging)
2. gedurende ca. 1 seconde na het uitschakelen
3. bij overbelasting van de versterker
4. bij oververhitting van de versterker; bovendien licht de LED TEMP (20) op

Indien de LED PROT tijdens het gebruik oplicht, of na het inschakelen niet meer uitgaat, schakel dan de versterker uit en verhelp de storing.

Model	PA-1120	PA-1240
SinusvermogenNominaal vermogen100-V-uitgangen*Uitgang van 4 Ω*max. uitgangsvermogen	5 × 100 W, maar samen nietmeer dan 120 W1 × 120 W170W	5 × 100 W, maar samen nietmeer dan 240 W1 × 240 W340W
THD	< 1 %	< 1 %
IngangenMIC/LINE CH1-CH3LINE CH 4 en CH 5AMP INTEL PAGINGUitbreidingsmodule	Ingangsgevoeligheid, impedantie; aansluiting2,5-300 mV, 5 kΩ; XLR/6,3 mm-jack, gebal.300 mV, 15 kΩ; Cinch, ongebalanceerd775 mV, 10 kΩ; 6,3 mm-jack, ongebal.250 mV, 5 kΩ; schroef aansluiting, gebal.250 mV, 10 kΩ, ongebal.
Fantoomvoeding	17 V voor CH1-3, individueel schakelbaar
UitgangenLuidsprekers*RECPRE OUT	5 × 100 V, 1 × 4 Ω775 mV op 3 kΩ, ongebalanceerd775 mV op 100 Ω, ongebalanceerd
Frequentiebereik	55-16000 Hz, -3 dB
EqualizerLage tonenHoge tonen	±10 dB/100 Hz±10 dB/10 kHz
Signaal/ruis-verhoudingLineMic	>80 dB (A-gemeten)>70 dB (A-gemeten)
Omgevingstemperatuurbereik	0-40°C
VoedingsspanningNetspanningOpgenomen vermogenNoodstroomvoeding:Gelijkstroomverbruik	230 V/50 Hz340 VA=24 V15 A	230 V/50 Hz630 VA=24 V27 A
Afmetingen (B × H × D)Rackeenheden	482 × 133 × 352 mm3 RE	482 × 133 × 352 mm3 RE
Gewicht	13 kg	14 kg

* Gebruik ofwel de 100 V-uitgangen of de uitgang van 4 Ω!

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR® INTERNATIONAL GmbH & Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.
