NSC325 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale 2 voies, suspension acoustique
Dimensions (L x H x P)	430 x 140 x 200 mm
Poids	5,4 kg
Impédance	6 Ω
Puissance d'entrée nominale	50 W
Puissance d'entrée maximale	200 W
Sensibilité	88 dB / 2,83 V / m
Réponse en fréquence	60 Hz à 50 kHz (-10 dB)
Fréquence de recouvrement	2,5 kHz
Haut-parleurs	Woofer à cône de 10 cm x 2, Tweeter à dôme de 3 cm
Blindage magnétique	Oui (anti-magnétique)
Accessoires fournis	Fixations adhésives x 4
Connexions	Bornes à vis (compatibles fiches banane)
Entretien et nettoyage	Chiffon propre et sec. Ne pas utiliser de diluants chimiques.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Éviter les sources de chaleur et les vibrations.
Réparabilité	Ne pas ouvrir le coffret. Contacter un dépanneur YAMAHA qualifié.

FOIRE AUX QUESTIONS - NSC325 YAMAHA

Quel type d'enceinte est la YAMAHA NS-C325 ?

C'est une enceinte centrale de type 2 voies à suspension acoustique, dotée d'un blindage anti-magnétique pour une utilisation près d'un téléviseur.

Comment connecter l'enceinte à mon amplificateur ?

Utilisez des câbles d'enceinte : reliez les bornes (+) et (-) de l'amplificateur aux bornes correspondantes de l'enceinte. Dénudez les fils, insérez-les dans les bornes à vis et serrez. Vous pouvez aussi utiliser des fiches banane après avoir retiré le capuchon.

Puis-je placer l'enceinte directement sur mon téléviseur ?

Oui, si la surface du téléviseur est plane et plus grande que la base de l'enceinte. Utilisez les fixations adhésives fournies pour sécuriser l'enceinte et éviter qu'elle ne tombe.

Comment nettoyer l'enceinte ?

Utilisez un chiffon propre et sec. N'utilisez jamais de diluants chimiques, alcool ou produits abrasifs qui endommageraient le fini.

Quelle est la puissance maximale supportée par l'enceinte ?

La puissance d'entrée nominale est de 50 W et la puissance maximale est de 200 W. Ne dépassez pas cette limite pour éviter d'endommager les haut-parleurs.

L'enceinte peut-elle perturber l'image du téléviseur ?

Grâce au blindage magnétique, les risques de perturbation sont réduits. Si des irisations ou bourdonnements apparaissent, éloignez l'enceinte du téléviseur.

Comment retirer la grille avant ?

Tenez la grille par les côtés et tirez doucement vers l'avant. Pour la remettre, alignez les quatre chevilles de l'enceinte avec les trous de la grille et poussez délicatement.

Que faire en cas de distorsion sonore ?

Réduisez immédiatement le volume de l'amplificateur. Une distorsion prolongée peut endommager les haut-parleurs. Ne laissez jamais un son 'pincé' se produire.

Quels sont les accessoires inclus ?

L'enceinte est livrée avec 4 fixations adhésives pour la sécuriser sur le téléviseur. Aucun câble d'enceinte n'est fourni.

Puis-je réparer l'enceinte moi-même ?

Non, n'essayez jamais d'ouvrir le coffret. Contactez un dépanneur YAMAHA qualifié pour toute réparation.

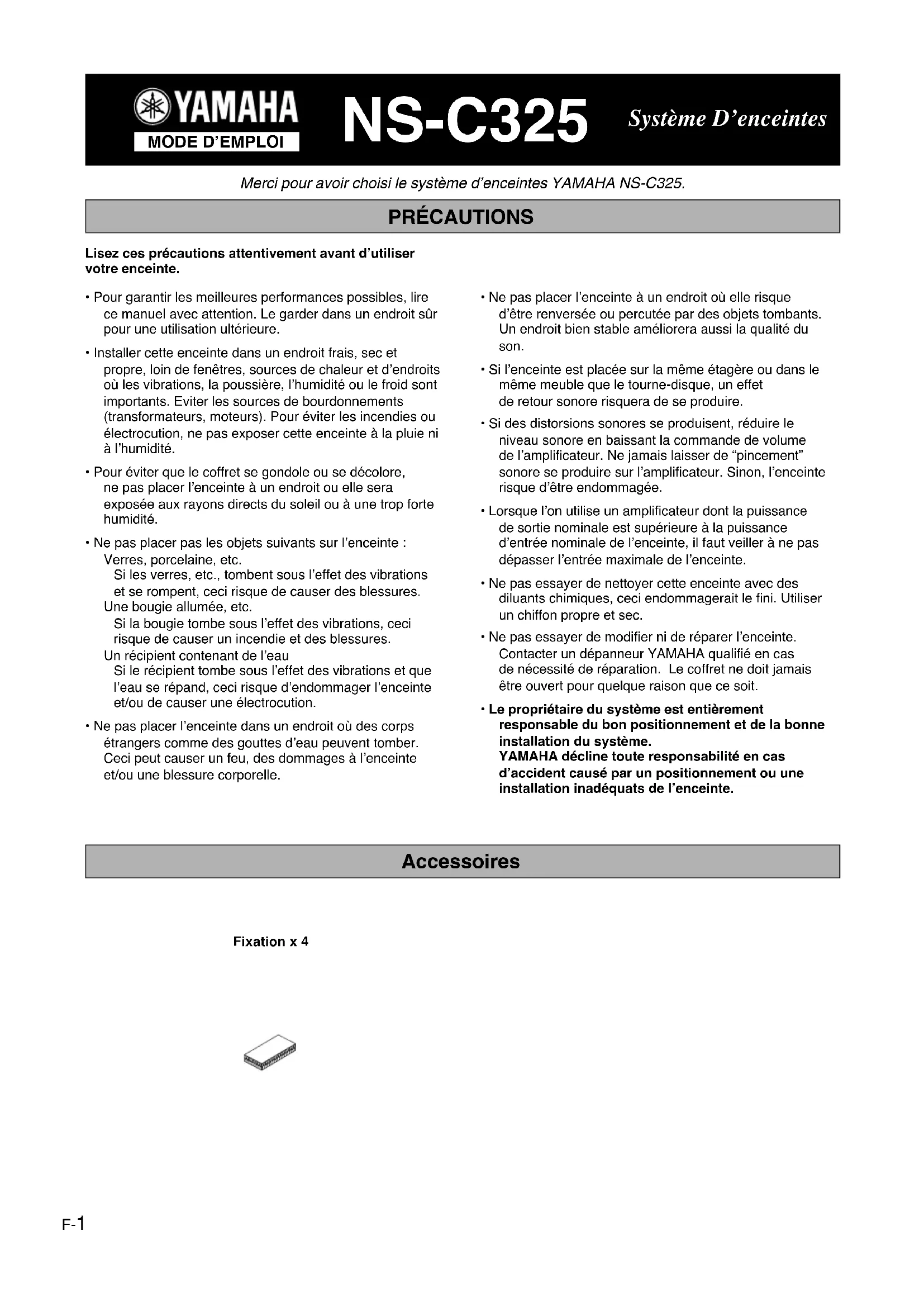

MODE D'EMPLOI NSC325 YAMAHA

Merci d'avoir choisi le système d'enceintes YAMAHA NS-C325.

Lisez ces précautions attentivement avant d'utiliser votre enceinte.

• Pour garantir les valeurs de performance possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.
• Installer cette enceinte dans un endroit frais, sec et propre, loin de fenêtres, sources de chaleur et d'endroits où les vibrations, la poussière, l'humidité ou le froid sont importants. Éviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas exposer cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne pas placer l'enceinte à un endroit où elle sera exposée aux rayons directs du soleil ou à une trop forte humidité.
• Ne pas placer les objets suivants sur l'enceinte : verres, porcelaine, etc. Si les verres, etc., tombent sous l'effet des vibrations et se rompent, il y a risque de causer des blessures. Une bougie allumée, etc.

Si la bougie tombe sous l'effet des vibrations, ceci risque de causer un incendie et des blessures.

Un récipient contenant de l'eau

Si le récipient tombe sous l'effet des vibrations et que l'eau se répand, il y a risque d'endommager l'enceinte et/ou de causer une électrocution.

• r un feu, des dommages à l'enceinte et/ou une blessure corporelle.
• Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorer a aussi la qualité du son.
• Si l'enceinte est placée sur la même étagère ou dans le même meuble que le tourne-disque, un effet de retour sonore risquera de se produire.
• Si des distorsions sonores se produisent, réduire le niveau sonore en baissant la commande de volume de l'amplificateur. Ne jamais laisser de "pincement" sonore se produire sur l'amplificateur. Sinon, l'enceinte risque d'être endommagée.
• Lorsque l'on utilise un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, il faut veiller à ne pas dépasser l'entrée maximale de l'enceinte.
• Ne pas essayer de nettoyer cette enceinte avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
• Ne pas essayer de modifier ni de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour quelque raison que ce soit.
• Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système.

YAMAHA décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats de l'enceinte.

Accessoires

Fixation x 4

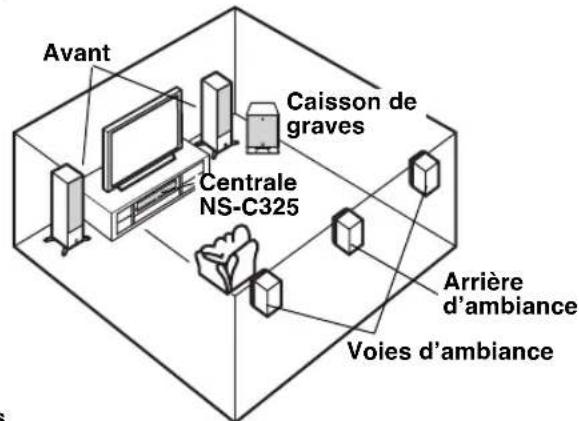

Placement de l'enceinte

Placez l'enceinte sur un téléviseur dont la surface est bien plane, ou sur le plancher au-dessous du téléviseur ou dans l'étagère du téléviseur de manière à ce qu’elle soit bien stable. Si vous placez l'enceinte sur le téléviseur, fixez les fixations fournies aux quatre emplacements situés en bas de l'enceinte et en haut du téléviseur afin que l'enceinte ne risque pas de tomber.

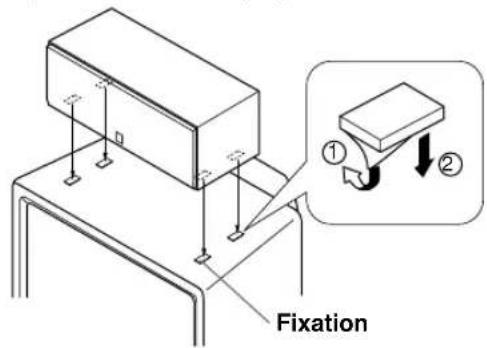

Remarques

• Ne pas placer l'enceinte sur le téléviseur si la surface supérieure du téléviseur est plus petite que la surface inférieure de l'enceinte. Dans ce cas en effet, l'enceinte risque de tomber et de provoquer des blessures corporelles.
• Ne pas installer l'enceinte sur le téléviseur si sa surface supérieure est inclinée.
• Ne touchez pas la surface adhésive de la fixation après avoir retiré l'étiquette de protection, car ceci risque de réduire son pouvoir adhésif.

Nettoyez correctement au préalable la surface où la fixation doit être placée. Veuillez noter que le pouvoir adhésif est considérablement réduit si cette surface est sale, grasse, ou humide, ce qui pourrait causer la chute de l'enceinte centrale. - Cette enceinte possède un blindage magnétique, mais il est toujours possible que le fait de la placer trop près d’un téléviseur perturbe la couleur de l'image ou engendre un bourdonnement. Dans ce cas, éloignez davantage l’enceinte du téléviseur.

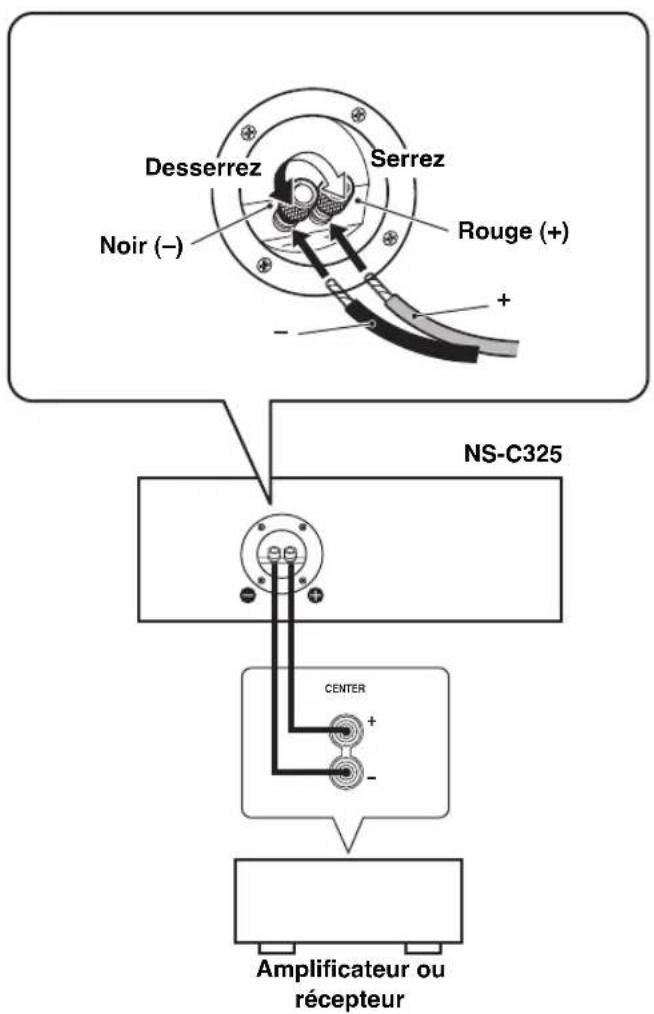

Connexion a votre amplifcateur

Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

• Connectez les prises d'entrée à vis, à l'arrête de vos enceintes, sur les prises de sortie d'enceinte de votre amplificateur (ou récepteur) avec un câble d'enceinte.
• Connectez les prises (+) de l'amplificateur (ou du récepteur) et des enceintes en utilisant un fil du câble. Connectez les prises (-) de l'amplificateur (ou du récepteur) et des enceintes en utilisant l'autre côté du câble.
• Connectez l'enceinte aux prises du canal central de votre amplificateur, en vous assurant de ne pas inverser les polarités (+, -). Si l'enceinte a ses polarités inversées, le son ne sera pas naturel et manquera de graves.

Pour faire la connexion :

①Desserrer le bouton. ②Retirez la gaine d'isolation à l'extrémité de chaque câble d'enceinte en tortillant la gaine pour la dégager.

③Insérer le câble dénudé. ④Serrer le bouton pour fixer solidement le câble. Vérifier la solidité de la connexion en tirant légèrement sur le câble au niveau de la borne.

Remarque:

Ne laissez pas les câbles dénudés entrer en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte et/ou l'amplificateur.

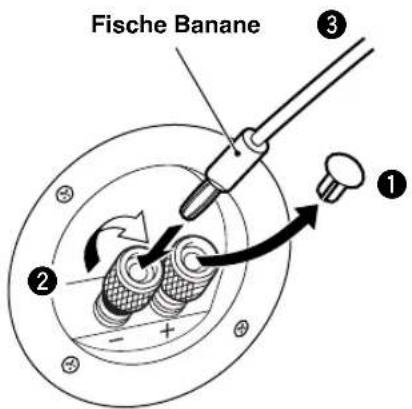

Lorsqu'une fiche banane est utilisée

1 Retirer le couvercle en le tirant vers soi. Serrer le bouton de la borne. 3 Insérer simplement la fiche banane dans la borne.

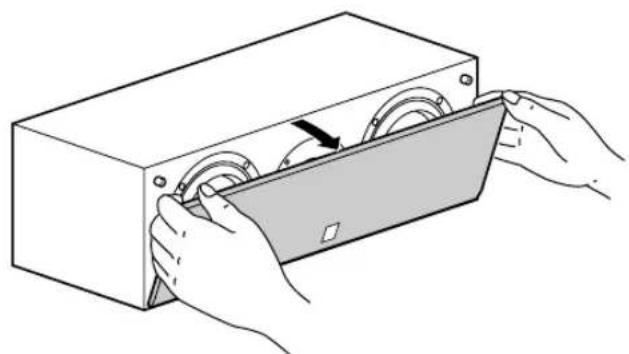

Retrait du couvercle avant

Le couvercle avant est fixé au coffret par quatre points et peut être enlevé si nécessaire. Pour enlever le couvercle, tenir les deux côtés et tirer lentement l'enceinte. Pour refixer, aligner les quatre trous à la surface intérieure du couvercle à l'aide des quatre chevilles correspondantes sur l'enceinte et pousser doucement.

Remarque: Quand le couvercle est retiré, faites attention de ne pas toucher les haut-parleurs avec vos mains ou avec des outils.

Type : Système d'enceinte à suspension acoustique

2 voies type blindage anti-magnétique

Pilote............................................................ Woofer à cône de 10 cm x 2

Tweeter à dome de 3 cm

Impedance 6Ω

Réponse en fréquence 60 Hz à 50 kHz (-10dB)

Puissance d'entrée nominale 50 W

Puissance d'entrée maximale 200 W

Sensibilité 88 dB/2,83 V/m

Fréquence de recouvrement 2,5 kHz

Dimensions (L x H x P) 430 x 140 x 200 mm

Poids 5,4 kg

• Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration. Veiller à ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.
