NSC325 - 扬声器 YAMAHA - 免费用户手册

产品类型	2分频中置音箱，声学悬挂
尺寸（宽 x 高 x 深）	430 x 140 x 200 mm
重量	5.4 kg
阻抗	6 Ω
额定输入功率	50 W
最大输入功率	200 W
灵敏度	88 dB / 2.83 V / m
频率响应	60 Hz - 50 kHz (-10 dB)
分频频率	2.5 kHz
扬声器	10cm锥盆低音单元 x 2, 3cm球顶高音单元
磁屏蔽	是（防磁）
随附配件	粘合固定件 x 4
连接	螺丝接线端子（兼容香蕉插头）
维护和清洁	使用干净干燥的布料。请勿使用化学稀释剂。
安全	请勿淋雨或受潮。避免热源和振动。
可维修性	请勿打开机箱。请联系合格的YAMAHA维修人员。

常见问题 - NSC325 YAMAHA

YAMAHA NS-C325是什么类型的音箱？

这是一款2分频中置音箱，采用声学悬挂设计，并带有防磁屏蔽，适合靠近电视机使用。

如何将音箱连接到放大器？

使用音箱线：将放大器的（+）和（-）端子与音箱的对应端子连接。剥线后插入螺丝端子并拧紧。您也可以取下帽盖后使用香蕉插头。

我可以将音箱直接放在电视机上吗？

可以，如果电视机表面平坦且大于音箱底座。使用随附的粘合固定件固定音箱以防掉落。

如何清洁音箱？

使用干净干燥的布料。切勿使用化学稀释剂、酒精或研磨性产品，以免损坏表面。

音箱支持的最大功率是多少？

额定输入功率为50 W，最大功率为200 W。请勿超过此限制以免损坏扬声器。

音箱会干扰电视图像吗？

由于磁屏蔽，干扰风险已降低。如果出现色斑或嗡嗡声，请将音箱远离电视机。

如何拆卸前面网？

握住网罩两侧，轻轻向前拉。重新安装时，将音箱的四个销钉与网罩孔对齐，然后轻轻推入。

出现声音失真怎么办？

立即降低放大器音量。长时间失真可能会损坏扬声器。切勿让声音出现“刺耳”现象。

包含哪些配件？

音箱随附4个粘合固定件，用于固定在电视机上。不提供音箱线。

我可以自己修理音箱吗？

不可以，切勿尝试打开机箱。如需维修，请联系合格的YAMAHA维修人员。

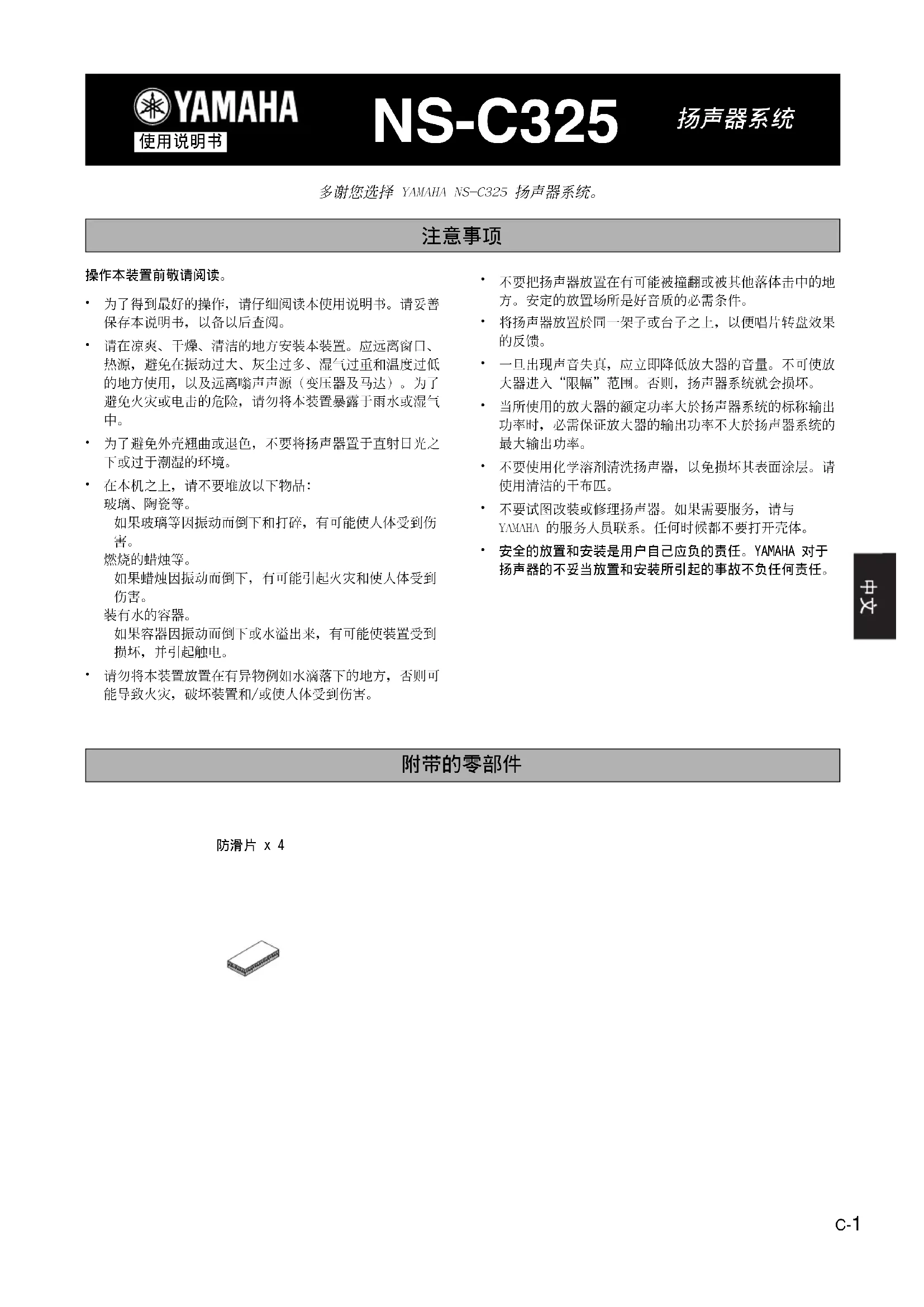

用户手册 NSC325 YAMAHA

为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后查阅。
请在凉爽、干燥、清洁的地方安装本装置。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用，以及远离嗡声声源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
为了避免外壳翘曲或退色，不要将扬声器置于直射日光之下或过于潮湿的环境。
- 在本机之上，请不要堆放以下物品：玻璃、陶瓷等。

如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。

燃烧的蜡烛等。

如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。

装有水的容器。

如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

请勿将本装置放置在有异物例如水滴落下的地方，否则可能导致火灾，破坏装置和/或使人体受到伤害。

• 不要把扬声器放置在有可能被撞翻或被其他落体击中的地方。安定的放置场所是好音质的必需条件。
• 将扬声器放置於同一架子或台子之上，以便唱片转盘效果的反馈。
  一旦出现声音失真，应立即降低放大器的音量。不可使放大器进入“限幅”范围。否则，扬声器系统就会损坏。
• 当所使用的放大器的额定功率大於扬声器系统的标称输出功率时，必需保证放大器的输出功率不大於扬声器系统的最大输出功率。
• 不要使用化学溶剂清洗扬声器，以免损坏其表面涂层。请使用清洁的干布匹。
• 不要试图改装或修理扬声器。如果需要服务，请与YAMAHA的服务人员联系。任何时候都不要打开壳体。
• 安全的放置和安装是用户自己应负的责任。YAMAHA 对于扬声器的不妥当放置和安装所引起的事故不负任何责任。

附带的零部件

防滑片 × 4

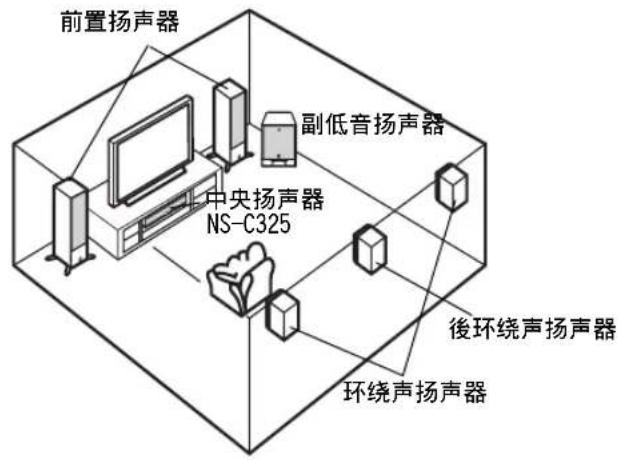

放置扬声器

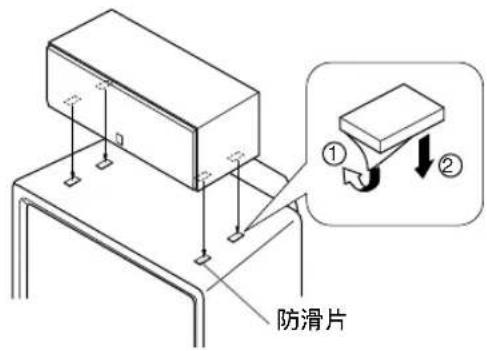

将扬声器放置在顶部平坦的电视机上或电视机下的地板上，也可以放置到电视机框架的内部，保持稳定。在电视机顶部放置扬声器时，为了防止扬声器脱落，请将附带的防滑片放置在扬声器的四角和电视机顶部。

注意：

• 如果电视机顶部的面积小於扬声器底部的面积,则不要将扬声器放置到电视机顶部。
• 不要把扬声器放置在顶部倾斜的电视机上。
• 粘贴表面的封条去掉後，不要接触粘贴表面，以免削弱其粘结力。

·将粘贴防滑片的地方擦拭乾净。如果表面脏污、污或水份，粘结力会减弱，从而造成中央扬声器跌落。
- 本扬声器具有磁屏蔽设计，但是，将其过分靠近电视机放置时，可能会影响图像的颜色或莉生蜂影音。如果楷生上述现象，请将本扬声器远离电视机放置。

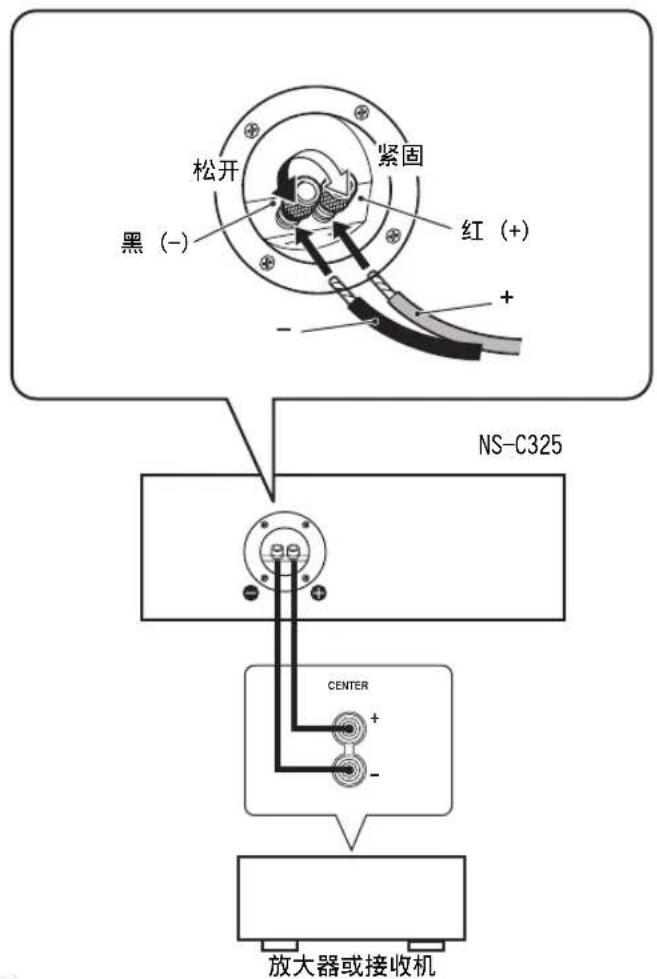

与放大器相连接

在连接之前，请首先关闭放大器电源。

连接

• 使用扬声器连接缆线，连接扬声器背部的螺旋式输入端子与放大器（或接收机）上的扬声器输出端子。
• 扬声器侧的及放大器（或接收机）侧的正极端子 (+) ，必需用缆线的同一侧的一根线连接；另一对负极端子 (-) 要用缆线的另一侧的一根线连接。
• 将扬声器连接到放大器的中央端子，请注意不要将极性 (+,-) 颠倒。如果极性颠倒，音响就会不自然或缺乏低音。

如何连接：

① 松开旋柄。
② 剥除或拧掉各扬声器导线端部的绝缘皮。

③ 插入裸线。
④ 拧紧旋柄，紧固导线。轻拉端子附近的导线，确认连接是否牢靠

注意：

不要使缆线裸露的部分互相接触，因为这样会损坏扬声器或/和放大器。

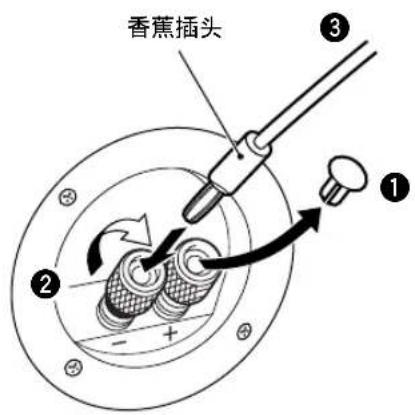

当使用香蕉插头时

将盖子朝向您的方向拔出。
② 拧紧端子的旋柄。
将香蕉插头插入。

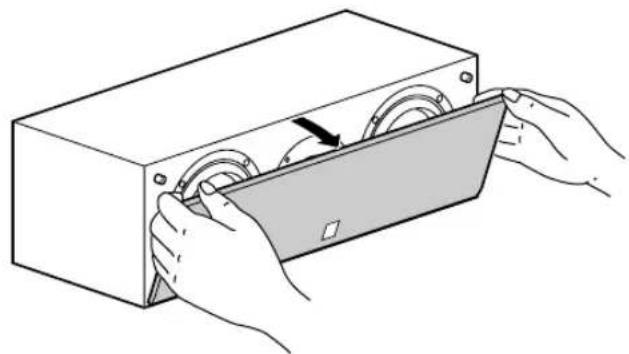

去除前罩

前罩与壳体的4处相固定，根据需要可以拆除。用手握住两边，向扬声器外侧正前方缓慢拖拉，就可以去除前罩。重新安装时，将前罩上的凸片与扬声器上的4个孔对准，轻轻推压。

注意

当前罩去除後，请不要用手触摸扬声器或用工具对其施加额外的作用力。

规格

类型 2-路声学支撑

扬声器系统

磁屏蔽型

驱动器 10厘米圆锥超低音扬声器x2

波导喇叭3厘米圆顶高音扬声器

阻抗 6欧姆

频率响应 60 Hz - 50 kHz (-10dB)

标称输入功率 50瓦

最大输入功率 200瓦

敏感度 88 dB/2.83 V/m

交差频率 2.5 kHz

外形尺寸（宽 x 高 x 长） 430x140x200mm

重量 5.4kg

• 因为产品改良的缘故，规格可能时有变更，恕不另行通知。
• 请注意输入功率不可超过上述规格。

YAMAHA

This product mainly uses lead-free solder.
Cet apparéil utilise principalement de la soudure sans plomb.
Dieses Produkt verwendet hauptschlich bleifreibies Lot.
Este produits utilize principalement soldadura sin plomo.
本产品主要使用无铅焊料。
