NSC325 - Altavoces YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz central de 2 vías, suspensión acústica
Dimensiones (An x Al x Pr)	430 x 140 x 200 mm
Peso	5,4 kg
Impedancia	6 Ω
Potencia de entrada nominal	50 W
Potencia de entrada máxima	200 W
Sensibilidad	88 dB / 2,83 V / m
Respuesta en frecuencia	60 Hz a 50 kHz (-10 dB)
Frecuencia de cruce	2,5 kHz
Altavoces	Woofer de cono de 10 cm x 2, Tweeter de cúpula de 3 cm
Blindaje magnético	Sí (antimagnético)
Accesorios incluidos	Sujeciones adhesivas x 4
Conexiones	Bornes de tornillo (compatibles con conectores banana)
Mantenimiento y limpieza	Paño limpio y seco. No usar diluyentes químicos.
Seguridad	No exponer a la lluvia o la humedad. Evitar fuentes de calor y vibraciones.
Reparabilidad	No abrir la caja. Contactar a un técnico YAMAHA calificado.

Preguntas frecuentes - NSC325 YAMAHA

¿Qué tipo de altavoz es el YAMAHA NS-C325?

Es un altavoz central de tipo 2 vías de suspensión acústica, con blindaje antimagnético para uso cerca de un televisor.

¿Cómo conectar el altavoz a mi amplificador?

Use cables de altavoz: conecte los terminales (+) y (-) del amplificador a los terminales correspondientes del altavoz. Pele los cables, insértelos en los bornes de tornillo y apriete. También puede usar conectores banana después de quitar la tapa.

¿Puedo colocar el altavoz directamente sobre mi televisor?

Sí, si la superficie del televisor es plana y más grande que la base del altavoz. Use las sujeciones adhesivas incluidas para asegurar el altavoz y evitar que se caiga.

¿Cómo limpiar el altavoz?

Use un paño limpio y seco. Nunca use diluyentes químicos, alcohol o productos abrasivos que dañarían el acabado.

¿Cuál es la potencia máxima soportada por el altavoz?

La potencia de entrada nominal es de 50 W y la potencia máxima es de 200 W. No exceda este límite para evitar dañar los altavoces.

¿Puede el altavoz perturbar la imagen del televisor?

Gracias al blindaje magnético, los riesgos de perturbación se reducen. Si aparecen irisaciones o zumbidos, aleje el altavoz del televisor.

¿Cómo quitar la rejilla frontal?

Sujete la rejilla por los lados y tire suavemente hacia adelante. Para volver a colocarla, alinee las cuatro clavijas del altavoz con los agujeros de la rejilla y empuje con cuidado.

¿Qué hacer en caso de distorsión de sonido?

Reduzca inmediatamente el volumen del amplificador. Una distorsión prolongada puede dañar los altavoces. Nunca permita que se produzca un sonido 'pellizcado'.

¿Cuáles son los accesorios incluidos?

El altavoz viene con 4 sujeciones adhesivas para fijarlo al televisor. No se incluye ningún cable de altavoz.

¿Puedo reparar el altavoz yo mismo?

No, nunca intente abrir la caja. Contacte a un técnico YAMAHA calificado para cualquier reparación.

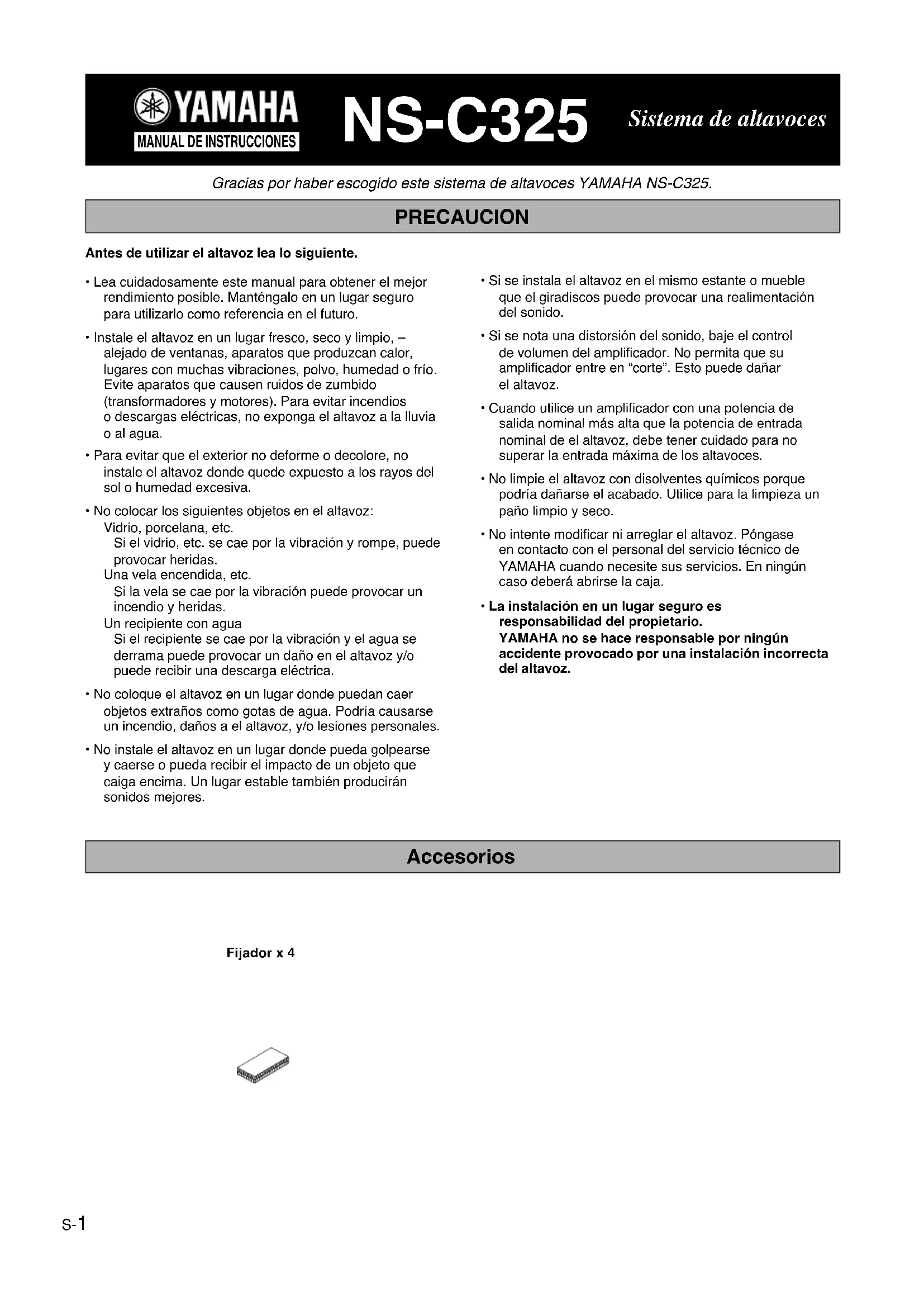

MANUAL DE USUARIO NSC325 YAMAHA

Gracias por haber escogido este sistemas de altavoces YAMAHA NS-C325.

PRECAUCION

• Leacretuidadosamenteeste manual paraobtenerelmejordrendimientopossible.Mantengalo enunlugar seguroparautilizarlocomoreferenciaenel futuro.
• Instale el.altavoz en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que Causen ruidos de zumbido (transformadores y motores). Para evaporar incendios o descargas electricas, no exponga el altavoz a la lluvia o al agua.
• Para evaporar que el exterior no deforma o decolore, no instale el altovoz donde quede expuesto a los rayos del sol o humedad excessiva.
• No colocar los siguientes objetivos en el altovoz: Vidrio, porcelain, etc.

Si el vidrio, etc. se cae por la vibracion y rompe, puede provocar heridas.

Una vela encendida, etc.

Si la vela se cae por la vibracionuede provocar un incendio y heridas.

Un recipiente con agua

Si el recipiente se cae por la vibracion y el agua se derrama puede provocar un daño en el altovoz y/o pueda recibir una descarga electrica.

• No coloque el altovoz en un lugar donde pueda caer objetos extraños como gotas de agua. Podria Causearse un incendio, daños a el altovoz, y/o lesiones personales.

• No instale el altovoz en un lugar donde pueda golpearse y caerse o poder recibir el impacto de un objeto que caiga encima. Un lugar estable también produciran sonidos miglioros.

• Si se instalala el.altavoz en el本身就是o mueble que el giradiscos pueda provocar una realimentacion del sonido.

• Si seoca una distorsión del sonido, bajo el control de volumen del amplificador. No permita que su amplificador entree en "corte".Esto peut dañar el altovoz.
• Cuando utilise un amplificador con una potencia de salute nominal más alta que la potencia de entrada nominal de el altovoz, deben tener cuidado para no superar la entrada Tmaxima de los altovoces.
• No limpie el.altavoz con disolventes quimicos porque podría danarse el acabado. Utilice para la limpieza un paño limpio y seco.
• No intente modifier ni arreglar el altovoz. Póngase en contacto con el personal del serviceo técnico de YAMAHA cuando necesse sus servicios. En ningún caso debárá abrirse la caja.
• La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta del altovoz.

Accesorios

Fijador x 4

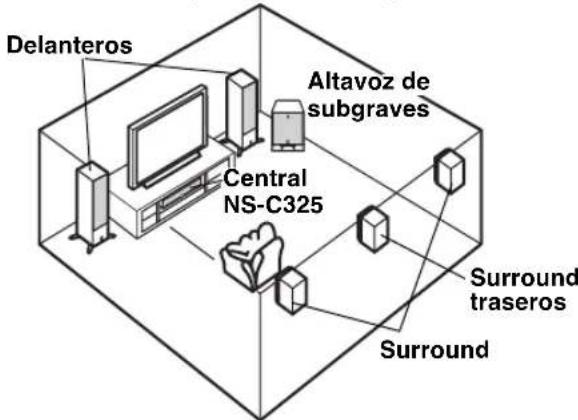

UBICACION DEL ALTAVOZ

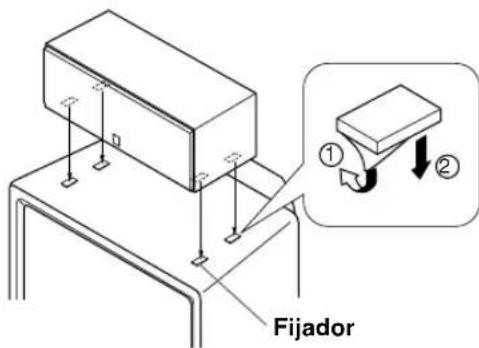

Coloque el altovoz por su parte lisa sobre el televisor o sobre el suejo debajo del televisor o bajo del mueble del televisor para que este estable. Cuando colque el altovoz sobre el televisor, para evitar que se caiga al suejo, colque los fjadores suministrados en quatre+puntos tanto en la parte inferior del altovoz como en la superior del televisor.

Notas

No coloque el.altavoz en la parte superior del telesor si es mas微量元素 que la parte inferior del altavoz. Si lo colocase, el altavoz podra caerse y lesionarle.
- No coloque el.altavoz en la parte superior del televator inclinado.
- No toque la superficie adhesiva cuando de haber退市ado la proteccion porque si no la calidad adhesiva disminuira.

• Limpie a fondo la superficie sobre la que va a aplicar el fijador. Tenga en cuenta que la capacité adhesiva es menor cuando la superficies está sucia, aceitosa o mojada, y que thisoulda hacer que el altovo se caiga.
• Este altavoz dispone de un Diseño de blindaje magnético, pero existe la posibiliad de que si se colocara demasiado cerca de un televisor podra alterar el color de la imagen o create un ruido de zumbido. Si occurs este, separe el altavoz del televisor.

CONEXIONES CON EL AMPLIFICADOR

Antes de realizar las conexiones, asegúrese de que el amplíficator está apagado.

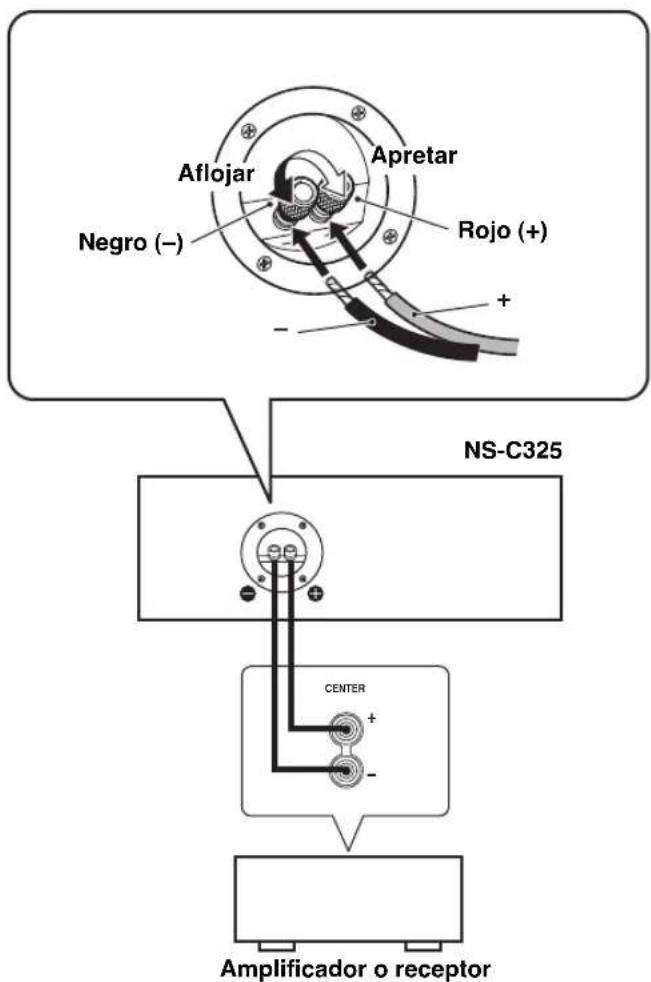

■CONEXIONES

• Conecte las terminales de entrada tipo tornillo en la parte trasera del altovoz a las terminales de calidad de altovoz del amplificador (o receptor) con el cable de altovoz.
• Conecte los terminales (+) en el amplificador (o receptor) y el altovoz realizando un lado del cable. Conecte los terminales (-) en algunos componentes realizando el(otherlado del cable.
• Conecte el altovoz a los internales centrales de su amplificador, asegurándose de no invertir las polaridades (+,-). Si el altovoz se conecta con la polaridad invertida, el sonido no sera natural y tendrá una ausencia de bajos.

Como conectar:

①Afloje el nudo.
②Remueva el recubrimiento aislante en los extremos de cada cable del altovoz torciendo este para retirarlo.

③Inserte el cable pelado.
4 Apriete el nudo y fije los cables. Tire ligeramente de los cables en el terminal para verificar que está firmamente connectado.

Nota:

No deja que los cables pelados se toquen puis el altovoz o el amplificador o también se pueda darar.

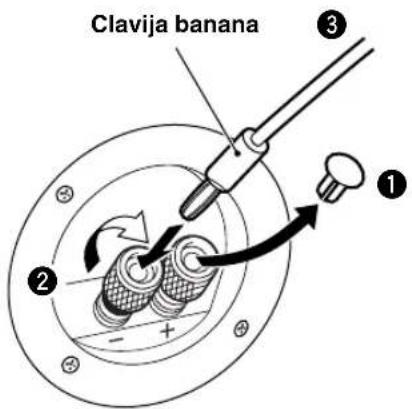

Cuando se utilizes una clavija banana

Quite la tapa tirando de ella hacía usted.
2 Apriete el nudo del terminal.
3 Inserte la clavija banana en el terminal.

EXTRACCION DE LA CUBIERTA FRONTAL

La cubierta frontal se fija a la caja acústica por quatre punto, y pueda extraerse si asi se desea. Para extraer la cubierta, tímela por también lados y tire de la misma lentamente recto hacía adelante paraSeparateda del altovoz. Para colocarla, alinee los quatre apéndices en el altovoz con los quatre orificios correspondientes en la superficie interior de la cubierta y empújela con cuidado.

Nota:

Cuando se extraiga la cubierta,onga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excessiva con herramrientas.

ESPECIFICACIONES

Tipo ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... de 2 vías tipo blindaje magnético
Controlador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Woofer de cono de 10 cm x 2 Bafle de agudos con boveda de 3 cm
Impedancia 6Ω
Respuesta de fecuencia 60 Hz a 50 kHz (-10dB)
Potencia de entrada nominal 50 W
Potencia maxima de entrada 200 W
Sensibilidad 88 dB/2,83 V/m
Frecuencia cruzada 2,5 kHz
Dimensiones (Ancho x Alto x Prof) .... 430 x 140 x 200 mm
Peso 5,4 kg

• Especificationes susjetas a Cambios sin previo avisado de bido a las modificaciones del producto.
• Debera asegurar de no exceder los values de potencia indicados anteriormente.
