Marque	YAMAHA
Modèle	NS-M325
Type de produit	Haut-parleurs (enceintes acoustiques)
Type d'enceinte	Système à suspension acoustique 2 voies
Blindage magnétique	Oui (anti-magnétique)
Pilotes	Woofer à cône de 10 cm, Tweeter à dôme de 3 cm
Impédance	6 Ω
Réponse en fréquence	65 Hz à 50 kHz (-10 dB)
Puissance d'entrée nominale	30 W
Puissance d'entrée maximale	120 W
Sensibilité	86 dB / 2,83 V / m
Fréquence de recouvrement	2,5 kHz
Poids	3,8 kg
Connexions	Bornes à vis (compatibles fiches banane)
Montage mural	Support de montage fourni, vis à fixer dans un mur solide
Utilisation recommandée	Stéréo 2 canaux, avant multi-canaux, surround ou effets
Entretien	Chiffon propre et sec, éviter les diluants chimiques
Sécurité	Ne pas exposer à la pluie ou à l'humidité, ne pas ouvrir le coffret
Réparabilité	Contacter un dépanneur YAMAHA qualifié, ne pas modifier

FOIRE AUX QUESTIONS - NSM325 YAMAHA

Comment connecter les enceintes à l'amplificateur ?

Assurez-vous que l'amplificateur est hors tension. Connectez les bornes (+) de l'amplificateur et de l'enceinte avec un fil, et les bornes (-) avec l'autre fil. Respectez la polarité pour un son naturel. Serrez bien les boutons après insertion des câbles dénudés sur environ 10 mm.

Que faire si le son manque de graves ?

Vérifiez que les polarités des enceintes sont correctement connectées (+ à +, - à -). Une inversion de polarité provoque un son creux et un manque de graves. Si besoin, inversez les connexions sur une enceinte.

Puis-je monter les enceintes au mur ?

Oui, utilisez le support de montage fourni. Fixez les vis dans un mur solide (pas de contreplaqué mince) et suspendez l'enceinte par les trous du support. Assurez-vous que les vis sont bien engagées dans les parties étroites des trous.

Quelles précautions prendre pour le montage mural ?

L'enceinte pèse 3,8 kg. Ne la montez pas sur du contreplaqué mince ou un mur mou. Utilisez des vis adaptées et fixez le cordon d'enceinte au mur pour éviter les accidents. Vérifiez régulièrement la stabilité.

Comment retirer le couvercle avant ?

Le couvercle avant est maintenu par des aimants. Tirez-le doucement d'une main tout en maintenant l'enceinte de l'autre. Attention à ne pas toucher les haut-parleurs. Après retrait, ne placez pas le couvercle près d'objets sensibles aux aimants.

Que faire en cas de distorsion sonore ?

Réduisez le niveau sonore en baissant le volume de l'amplificateur. Ne laissez jamais un son distordu (pincement) se produire, car cela peut endommager les enceintes. Vérifiez également que la puissance de l'amplificateur ne dépasse pas la puissance maximale des enceintes (120 W).

Comment nettoyer les enceintes ?

Utilisez un chiffon propre et sec. N'utilisez jamais de diluants chimiques, solvants ou produits abrasifs, car ils endommageraient la finition. Évitez de laisser des gouttes d'eau pénétrer dans l'enceinte.

Puis-je utiliser des fiches banane ?

Oui. Retirez le couvercle de la borne en tirant vers vous, serrez le bouton, puis insérez la fiche banane dans la borne. Assurez-vous que la connexion est solide.

Quelle est la puissance maximale supportée ?

La puissance d'entrée maximale est de 120 W. La puissance nominale est de 30 W. Ne dépassez pas ces valeurs pour éviter d'endommager les haut-parleurs.

Les enceintes sont-elles blindées magnétiquement ?

Oui, elles possèdent un blindage anti-magnétique. Cependant, si placées trop près d'un téléviseur, elles peuvent encore perturber l'image ou provoquer un bourdonnement. Éloignez-les si nécessaire.

MODE D'EMPLOI NSM325 YAMAHA

Merci pour avoir choisi le système d'enceintes YAMAHA NS-M325.

PRECAUTIONS

Lisez ces précautions attentivement avant d'utiliser votre enceinte.

• Pour garantir les valeurs performances possibles, dire ce manuel avec attention. Le garder dans un endroit sur pour une utilisation ultérieure.
• Installer cette enceinte dans un endroit frais, sec et propre, loin de fenêtres, sources de chaleur et d'endroits ou les vibrations, la poussière, l'humidité ou le froid sont importants. Eviter les sources de bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas exposer cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne pas placer l'enceinte à un endroit ou elle sera exposée aux rayons directs du soleil ou à une trop forté humidité.
• Ne pas placer pas les objets suivants sur l'enceinte: Verres, porcelain, etc.

Si les verres, etc., tombent sous I'effet des vibrations et se rompent, ceci risque de causeer des blessures.

Une bougie allumée, etc.

Si la bougie tombe sous l'effet des vibrations, ceci risque de causeur un incendie et des blessures.

Un récipient contenant de l'eau

Si le récipient tombe sous l'effet des vibrations et que l'eau se repand, ceci risque d'endommager l'enceinte et/ou de cause une électrocution.

• Ne pas placer l'enceinte dans un endroit où des corps étrangers comme des gouttes d'eau peuvent tomber. Ceci peut causer un feu, des dommages à l'enceinte et/ou une blessure corporelle.
• Ne pas placer l'enceinte à un endroit où elle risque d'être renversée ou percutée par des objets tombants. Un endroit bien stable améliorer a aussi la qualité du son.

-Si l'enceinte est place sur la meme etagere ou dans le meme meuble que le tourne-disque, un effet de return sonore risquera de se produit.
-Si des distorsions sonores se produit, réduire le niveau sonore en baisnant la commande de volume de l'amplificateur. Ne jamais laisser de "pincement" sonore se produit sur l'amplificateur. Sinon, l'enceinte risque d'être endommagée.
Lorsque I'on utilise un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, il faut veiller à ne pas dépasser l'entrée maximale de l'enceinte.
- Ne pas essayer de nettoyer cette enceinte avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.
- Ne pas essayer de modifier ni de réparer l'enceinte. Contacter un dépanneur YAMAHA qualifié en cas de nécessité de réparation. Le coffret ne doit jamais être ouvert pour chaque raison que ce soit.
-Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système. YAMAHA décline toute responsabilité en cas d'accident causé par un positionnement ou une installation inadéquats de l'enceinte.

Placez les enceintes sur support solide et sans vibrations.

■Utilisation comme enceintes stéreo à 2 canaux

Une(Meilleure image stéreo est obtenue si les enceintes sont légèrement orientées vers l'auditeur.

■Utilisation des enceintes avant dans un système à multi-canaux

Positionnez les enceintes de chaque cote du téléviseur.
Le positionnement des enceintes est important parc qu'il domine toute la qualite sonore d'un système multi-canaux.
Positionnez les enceintes par rapport à votre position d'ecoute habituelle en vous referant au mode d'emploi fourni avec votre amplificateur.

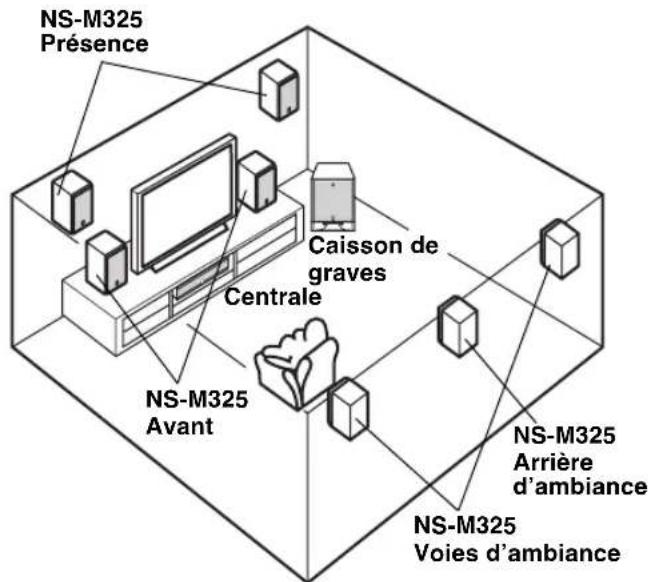

■Utilisation comme enceintes de présence ou surround

Fixer les enceintes sur le mur ou les poser sur une étagère.
Déterminer la meilleure position en suivant les instructions du manuel d'utilisation livre avec votre amplificateur.

Remarque:

Cette enceinte possède un blindage magnétique, mais il est toujours possible que le fait de la placer trop pres d'un téléviseur perturbe la couleur de l'image ou engendre un bourdonnement. Dans ce cas, éloignez davantage l'enceinte du téléviseur.

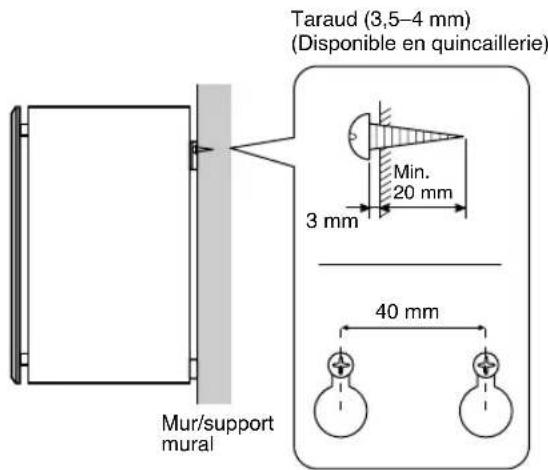

Pour monter l'enceinte contre un mur en utilisant le support de montage joint.

Fixer les vis dans un mur ferme ou un support mural comme montré dans l'illustration, et suspendre les trouss du support de montage aux vis faisant protubérance.

• S'assurer que les vis soient bien prises par les parties étroites du trou.

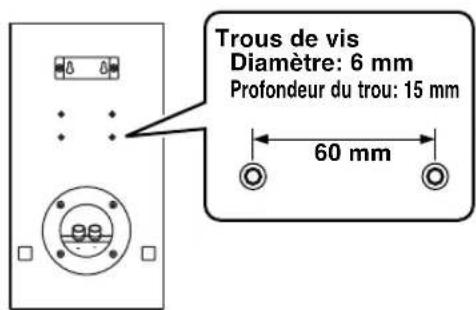

On peut également utiliser les trouès de vis à l'arrière de l'enceinte pour installer l'enceinte sur un support de montage disponible dans le commerce (si l'on n'utilise pas le support de montage).

AVERTISSEMENT:

• Cette enceinte pèse 3,8 kg. Ne pas la monter sur du contreplaqué mince ou un mur mou. Sinon, les vis pourrait dessortir d'une surface trop mince, provoquant la chute de l'enceinte. Ceci risquera d'endommager l'enceinte ou de provoquer des blessures corporelles.
• Ne pas fixer l'enceinte à un mur à l'aide de clous, d'adhesif ou autre matériel instability. A la longue, l'usure et le vibrations peuvent provoquer sa chute.
• Afin d'éviter tout accident provoqué par le cordon d'enceinte trainant, le fixer au mur.

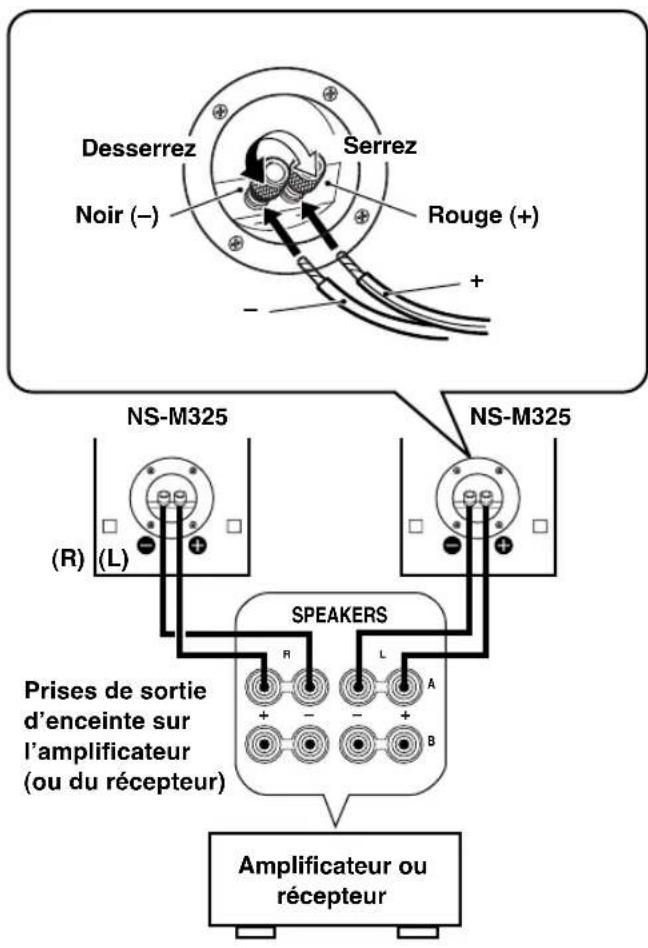

CONNEXION A VOTRE AMPLIFCATEUR

Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

■ CONNXIONS

• Connecter les prises d'entrée à vis, à l'arrière de vos enceintes, sur les prises de sortie d'enceinte de votre amplificateur (ou récepteur) avec un cable d'enceinte.
• Connecter les prises (+) de l'amplificateur (ou du récepteur) et des enceintes en utilisant un fil du cable. Connecter les prises (-) des deux composants en utilisant l'autre côte du cable.
• Connecter une enceinte aux prises gauches (marquées L) de votre amplificateur et l'autre enceinte aux prises droites (marquées R), en faisant attention de ne pas inverser les polarités (+, -). Si l'une des enceintes a ses polarités inversées, le son ne sera pas naturel et manquera de graves.

Pour faire la connexion:

①Desserrer le bouton.
②Retirez la gaine d'iso1ation à l'extrémité de chaque cable d'enceinte en tortillant la gaine pour la dégager.

Bon

10mm

Mauvais

③Insérerlecabledenudé.
④ Serrer le bouton pour fixer solidement le cable.
Vérifier la solidité de la connexion en tirant légèrement sur le cable au niveau de la borne.

Remarque:

Ne pas laisser les cables dénudés entre en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte et/ou l'amplificateur.

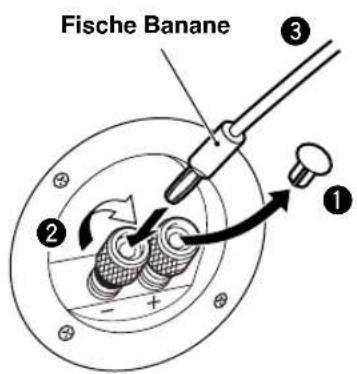

Lorsqu'une fiche banane est utilisé

1 Retirer le couvercle en le tirant vers soi.
Serrer le bouton de la borne.
3Insérer simplement la fiche banane dans la borne.

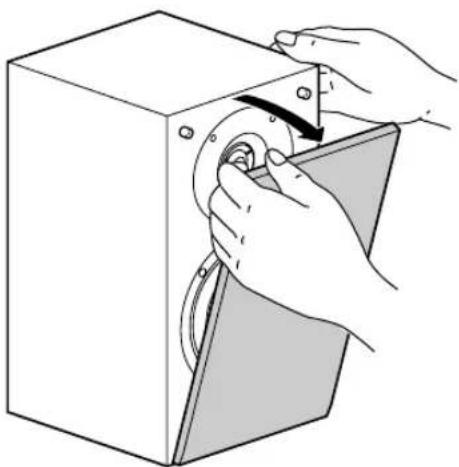

RETRAIT DU COUVERCLE AVANT

L'enceinte comporte un couvercle avant protégeant son haut-parleur. Si nécessaire, vous pouvez le retarder.

Le couvercle avant est maintenu en place par des aimants. Pour oter le couvercle, tirez-le doucement d'une main tout en maintainant l'enceinte de l'autre.

Remarques:

• Lorsque le couvercle est retire, prendre garde de toucher les haut-parleurs, et éviter d'appliquer une force excessive avec un outil quelconque.
• Il y a des aimants au dos du couvercle avant. Àpres avoir retire le couvercle avant, ne pas le placer pres d'objets susceptibles d'être affectés par des aimants tels que téléviseurs, horloges, cartes magnétiques, disquettes, etc.

CHARACTERISTIQUES TECHNIQUES

Type .... Système d'enceinte à suspension acoustique 2 voies type blindage anti-magnétique

Pilote . Woofer a cone de 10 cm Tweeter a dome de 3 cm

Impedance 6Ω

Réponse en fréquence 65 Hz à 50 kHz (-10dB)

Puisance d'entree nominale 30 W

Puisance d'entree maximale 120 W

Sensibilite 86 dB/2,83 V/m

Fréquence de recouvrement 2,5 kHz

• Les caractéristiques techniques sont modifiables sans préavis aux fins d'amélioration.
  Veiller à ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.

Antes de utiliser el altovoz lea lo suiviente.

Cet apparéil utilise principalement de la soudure sans plomb.
