NSM325 - 扬声器 YAMAHA - 免费用户手册

品牌	YAMAHA
型号	NS-M325
产品类型	扬声器（声学音箱）
音箱类型	2分频声学悬挂系统
磁屏蔽	是（防磁）
驱动单元	10厘米锥盆低音单元，3厘米球顶高音单元
阻抗	6 Ω
频率响应	65 Hz 至 50 kHz (-10 dB)
额定输入功率	30 W
最大输入功率	120 W
灵敏度	86 dB / 2.83 V / m
分频频率	2.5 kHz
重量	3.8 kg
连接方式	螺丝接线柱（兼容香蕉插头）
壁挂安装	提供安装支架，需固定在坚固墙壁上
推荐用途	2声道立体声、多声道前置、环绕或效果
维护	使用干净干布，避免化学稀释剂
安全	请勿暴露于雨或潮湿环境中，请勿打开机箱
可维修性	请联系合格的YAMAHA维修人员，请勿自行改装

常见问题 - NSM325 YAMAHA

如何将音箱连接到功放？

确保功放已关闭。用一根线连接功放和音箱的（+）端子，另一根线连接（-）端子。注意极性以确保自然音质。将剥皮约10毫米的电缆插入后拧紧旋钮。

如果低音不足怎么办？

检查音箱极性是否正确连接（+对+，-对-）。极性接反会导致声音空洞且低音不足。如有必要，将一个音箱的接线反接。

我可以将音箱挂在墙上吗？

可以，请使用随附的安装支架。将螺丝固定在坚固的墙壁上（不要用薄胶合板），然后通过支架孔悬挂音箱。确保螺丝紧密嵌入孔的狭窄部分。

壁挂安装时需要注意什么？

音箱重3.8公斤。请勿安装在薄胶合板或软墙上。使用合适的螺丝，并将音箱线固定到墙上以防意外。定期检查稳定性。

如何拆卸前盖？

前盖由磁铁固定。一手轻轻拉动，另一手稳住音箱。注意不要碰触扬声器。取下后，请勿将盖子放在对磁铁敏感的物体附近。

如果出现声音失真怎么办？

降低功放的音量。切勿让失真声音（削波）发生，否则可能损坏音箱。同时检查功放功率是否超过音箱最大功率（120 W）。

如何清洁音箱？

使用干净干布。切勿使用化学稀释剂、溶剂或研磨剂，否则会损坏表面。避免水滴进入音箱内部。

我可以使用香蕉插头吗？

可以。向外拉下端子盖，拧松旋钮，然后将香蕉插头插入端子。确保连接牢固。

最大支持功率是多少？

最大输入功率为120 W。额定功率为30 W。请勿超过这些值以免损坏扬声器。

音箱是否具有磁屏蔽？

是，它们具有防磁屏蔽。但如果离电视太近，仍可能干扰图像或引起嗡嗡声。必要时请移开。

用户手册 NSM325 YAMAHA

为了得到最好的操作，请仔细阅读本使用说明书。请妥善保存本说明书，以备以后查阅。
请在凉爽、干燥、清洁的地方安装本装置。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用，以及远离嗡声声源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
为了避免外壳翘曲或退色，不要将扬声器置于直射日光之下或过于潮湿的环境。
- 在本机之上，请不要堆放以下物品：玻璃、陶瓷等。

如果玻璃等因振动而倒下和打碎，有可能使人体受到伤害。

燃烧的蜡烛等。

如果蜡烛因振动而倒下，有可能引起火灾和使人体受到伤害。

装有水的容器。

如果容器因振动而倒下或水溢出来，有可能使装置受到损坏，并引起触电。

请勿将本装置放置在有异物例如水滴落下的地方，否则可能导致火灾，破坏装置和/或使人体受到伤害。

• 不要把扬声器放置在有可能被撞翻或被其他落体击中的地方。安定的放置场所是好音质的必需条件。
• 将扬声器放置於同一架子或台子之上，以便唱片转盘效果的反馈。
  一旦出现声音失真，应立即降低放大器的音量。不可使放大器进入“限幅”范围。否则，扬声器系统就会损坏。
  当所使用的放大器的额定功率大於扬声器系统的标称输出功率时，必需保证放大器的输出功率不大於扬声器系统的最大输出功率。
• 不要使用化学溶剂清洗扬声器，以免损坏其表面涂层。请使用清洁的干布匹。
• 不要试图改装或修理扬声器。如果需要服务，请与YAMAHA的服务人员联系。任何时候都不要打开壳体。
• 安全的放置和安装是用户自己应负的责任。YAMAHA 对于扬声器的不妥当放置和安装所引起的事故不负任何责任。

安放扬声器

将扬声器安放在稳固、无震动的表面上，或者牢靠的支架上。

使用2通道立体扬声器

如果将扬声器朝向听音者稍微倾斜，则会得到更好的音响效果。

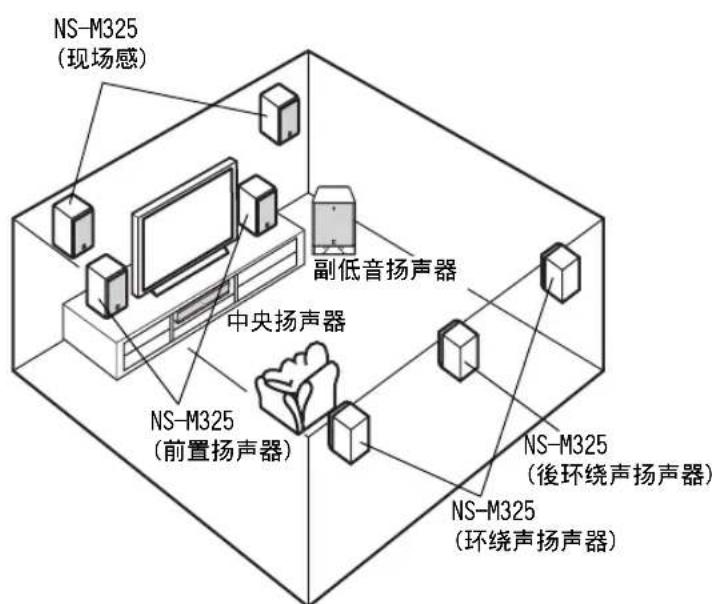

在多通道系统中使用前置扬声器

将扬声器置於电视机的两侧。扬声器的位置非常重要，因为它制约整个多通道扬声器系统的音响质量。根据您的听音位置安放扬声器，具体细节可以参考您的放大器的用户使用说明书。

使用现场感或环绕声扬声器

将扬声器镶嵌在墙壁或安放在框架。请根据放大器的用户手册，确定最佳位置。

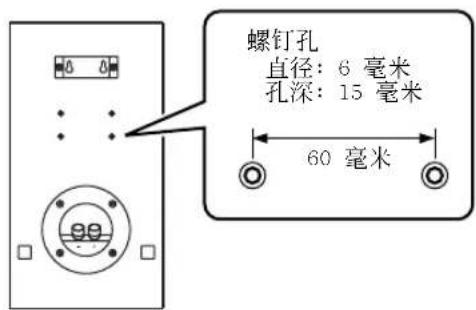

扬声器後面的螺钉孔可以用来固定扬声器到市面出售的扬声器托架上。

注意：
本扬声器具有磁屏蔽设计，但是，将其过分靠近电视机放置时，可能会影响图像的颜色或莉生蜂霾噪音。如果楷生上述现象，请将本扬声器远离电视机放置。

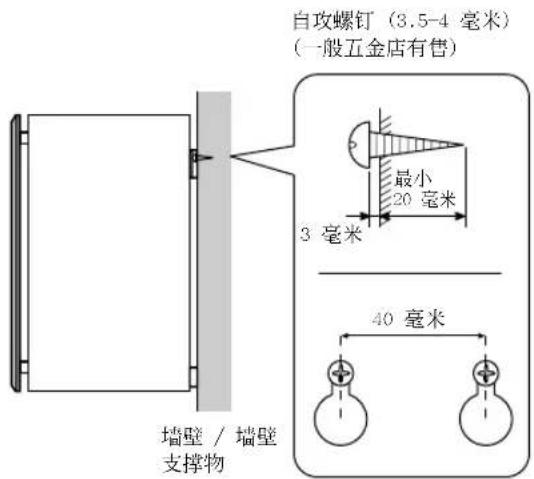

■使用附带的支架将扬声器固定到墙壁

如图所示，将螺钉固定到坚固的墙壁或墙壁支撑物，然後将固定支架的孔悬挂到突出的螺钉上。
*请确认螺钉牢靠地扣住孔的狭窄部份。

您也可以使用扬声器背部的螺钉孔和市而出售的扬声器支架来安装扬声器（如果您不使用附带的固定支架）。

警告：

• 本扬声器重3.8千克。不要将其固定到薄的胶合板或壁面材质松软的墙壁上。如果这样固定，螺钉会从薄弱的表面脱出，从而使得扬声器跌落。这样会损坏扬声器或造成人身伤害。
• 将扬声器固定的墙壁时，不要使用钉子、粘合剂或其他不稳定的物品。长时间使用和振动会造成脱落。
• 为了避免被松弛的扬声器缆线绊倒，请将其固定到墙壁上。

在连接之前，请首先关闭放大器电源。

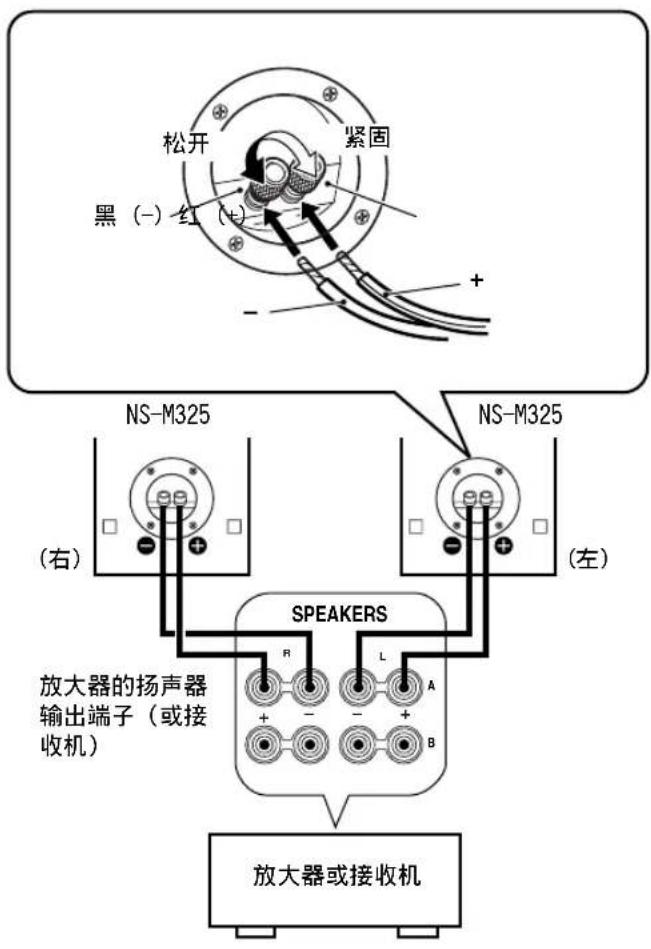

连接

• 使用扬声器连接缆线，连接扬声器背部的螺旋式输入端子与放大器（或接收机）上的扬声器输出端子。
• 扬声器侧的及放大器（或接收机）侧的正极端子 (+) ，必需用缆线的同一侧的一根线连接；另一对负极端子 (-) 要用缆线的另一侧的一根线连接。
• 将一只扬声器连接到放大器的左侧（标有 L 字样）端子；将另一只扬声器连接到放大器的右侧（标有 R 字样）端子。请注意不要将极性 (+) ， -) 接错。如果一只扬声器的极性接错，则声音听起来就不自然，并且缺乏低音。

如何连接：

① 松开旋柄。
② 剥除或拧掉各扬声器导线端部的绝缘皮。

③ 插入裸线。
④ 拧紧旋柄，紧固导线。轻拉端子附近的导线，确认连接是否牢靠

注意：

不要使缆线裸露的部分互相接触，因为这样会损坏扬声器或/和放大器。

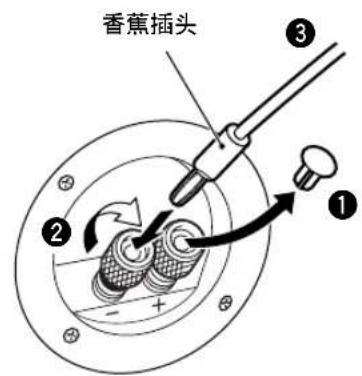

当使用香蕉插头时

将盖子朝向您的方向拔出。
②拧紧端子的旋柄。
将香蕉插头插入。

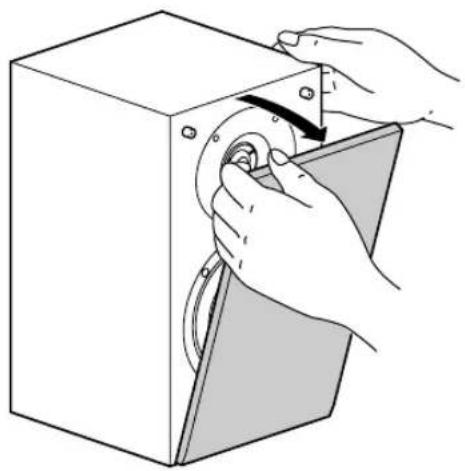

去除前盖

前盖用来保护扬声器，但是，如果需要也可以除去。

前盖用磁性原理固定。用一只手按住扬声器，另一只手轻轻拉开前盖去除它。

注意：

• 去除前盖时要小心，不要接触驱动单元，也不要使用任何工具过分加力。
• 前盖的背面有磁铁，所以不要将去除的前盖靠放在易受磁性影响的物体附近，比如，电视机，钟表，磁卡，磁盘等。

规格

类型 2-路声学支撑

扬声器系统

磁屏蔽型

驱动器 10 厘米圆锥超低音扬声器

波导喇叭3厘米圆顶高音扬声器

阻抗 6欧姆

频率响应 65 Hz - 50 kHz (-10dB)

标称输入功率 30瓦

最大输入功率 120瓦

敏感度 86 dB/2.83 V/m

交差频率 2.5 kHz

外形尺寸（宽 x 高 x 长） 150x275x175mm

重量 3.8kg

• 因为产品改良的缘故，规格可能时有变更，恕不另行通知。
• 请注意输入功率不可超过上述规格。

YAMAHA
