NSM325 - Lautsprecher YAMAHA - Kostenlose Bedienungsanleitung

Marke	YAMAHA
Modell	NS-M325
Produkttyp	Lautsprecher (akustische Lautsprecher)
Lautsprechertyp	2-Wege-System mit akustischer Suspension
Magnetische Abschirmung	Ja (magnetisch abgeschirmt)
Treiber	10 cm Konus-Woofer, 3 cm Kalotten-Hochtöner
Impedanz	6 Ω
Frequenzgang	65 Hz bis 50 kHz (-10 dB)
Nenneingangsleistung	30 W
Maximale Eingangsleistung	120 W
Empfindlichkeit	86 dB / 2,83 V / m
Übergangsfrequenz	2,5 kHz
Gewicht	3,8 kg
Anschlüsse	Schraubklemmen (kompatibel mit Bananensteckern)
Wandmontage	Montagehalterung im Lieferumfang, Schrauben zur Befestigung an einer stabilen Wand
Empfohlene Verwendung	Stereo 2-Kanal, Front für Mehrkanal, Surround oder Effekte
Pflege	Sauberes, trockenes Tuch, chemische Verdünnungsmittel vermeiden
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen, Gehäuse nicht öffnen
Reparatur	Wenden Sie sich an einen qualifizierten YAMAHA-Kundendienst, keine Modifikationen vornehmen

Häufig gestellte Fragen - NSM325 YAMAHA

Wie schließe ich die Lautsprecher an den Verstärker an?

Stellen Sie sicher, dass der Verstärker ausgeschaltet ist. Verbinden Sie die (+) Anschlüsse von Verstärker und Lautsprecher mit einem Kabel und die (-) Anschlüsse mit dem anderen Kabel. Beachten Sie die Polarität für einen natürlichen Klang. Ziehen Sie die Knöpfe fest, nachdem Sie die abisolierten Kabel ca. 10 mm eingeführt haben.

Was tun, wenn der Klang zu wenig Bass hat?

Überprüfen Sie, ob die Polaritäten der Lautsprecher korrekt angeschlossen sind (+ an +, - an -). Eine Verpolung führt zu einem hohlen Klang und Bassmangel. Tauschen Sie gegebenenfalls die Anschlüsse an einem Lautsprecher.

Kann ich die Lautsprecher an der Wand montieren?

Ja, verwenden Sie die mitgelieferte Montagehalterung. Befestigen Sie die Schrauben in einer stabilen Wand (kein dünnes Sperrholz) und hängen Sie den Lautsprecher an den Löchern der Halterung auf. Stellen Sie sicher, dass die Schrauben in den schmalen Teilen der Löcher fest sitzen.

Welche Vorsichtsmaßnahmen sollte ich bei der Wandmontage beachten?

Der Lautsprecher wiegt 3,8 kg. Montieren Sie ihn nicht auf dünnem Sperrholz oder einer weichen Wand. Verwenden Sie geeignete Schrauben und befestigen Sie das Lautsprecherkabel an der Wand, um Unfälle zu vermeiden. Überprüfen Sie regelmäßig die Stabilität.

Wie entferne ich die Frontabdeckung?

Die Frontabdeckung wird durch Magnete gehalten. Ziehen Sie sie vorsichtig mit einer Hand ab, während Sie den Lautsprecher mit der anderen festhalten. Achten Sie darauf, die Lautsprecher nicht zu berühren. Legen Sie die Abdeckung nach dem Entfernen nicht in die Nähe von magnetempfindlichen Gegenständen.

Was tun bei Klangverzerrungen?

Reduzieren Sie die Lautstärke am Verstärker. Lassen Sie niemals verzerrten Klang (Clipping) auftreten, da dies die Lautsprecher beschädigen kann. Überprüfen Sie auch, dass die Verstärkerleistung die maximale Belastbarkeit der Lautsprecher (120 W) nicht überschreitet.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein sauberes, trockenes Tuch. Verwenden Sie niemals chemische Verdünnungsmittel, Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen würden. Vermeiden Sie, dass Wassertropfen in den Lautsprecher eindringen.

Kann ich Bananenstecker verwenden?

Ja. Ziehen Sie die Abdeckung der Klemme zu sich hin, drehen Sie den Knopf fest, und stecken Sie den Bananenstecker in die Klemme. Stellen Sie sicher, dass die Verbindung fest ist.

Was ist die maximale Belastbarkeit?

Die maximale Eingangsleistung beträgt 120 W. Die Nennleistung beträgt 30 W. Überschreiten Sie diese Werte nicht, um eine Beschädigung der Lautsprecher zu vermeiden.

Sind die Lautsprecher magnetisch abgeschirmt?

Ja, sie verfügen über eine magnetische Abschirmung. Wenn sie jedoch zu nah an einem Fernseher platziert werden, können sie das Bild stören oder ein Brummen verursachen. Entfernen Sie sie gegebenenfalls.

BEDIENUNGSANLEITUNG NSM325 YAMAHA

Wir danken Ihnen für den Kauf thesey YAMAHNS-M325 Lautsprecheranlage.

ZUR BEACHTUNG

Lesen Sie diese Informationen, bevor Sie die Lautsprecher verwenden.

-itte lessen Sie diese Bedienungsanleitung sorgfältig durch, damit die Beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu konnen.
Die Laufsprecher an einem kühlen, trockenen und sauberen Platz aufstellen - entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Laufsprecher dürfen keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.
Um ein Verziehen oder Verfahren des Gehäuses zu verhindern, sollen den Sie die Lautspricher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
- Folgende Gegenstände nicht auf die Laufsprecher stellen:

Glas, Porzellan usw.

Wenn Glas usw. aufgrund von Vibrationen herunterfällig und zerbricht, können möglicherweise Personenschäden verursacht werden.

Eine brennende Kerze usw.

Wenn eine Kerze aufgrund von Vibrationen herunterfällt, können möglicherweise ein Brand und Personenschäden verursacht werden.

Ein Gefäß mit Wasser

Wenn ein Gefäβ mit Wasser aufgrund von Vibrationen herunterfällt und Wasser auslauft, können die Lautsprecher möglicherweise beschädigt werden und/oder Sie können einen elektrischen Schlag befinden.

• Stellen Sie die Laufsprecher nicht Dort auf, wo Wassertropfen usw. in die Laufsprecher gelangen können. Dadurch können ein Brand, ein Laufsprecherschaden und/oder Personenschäden verursacht werden.

• Stellen Sie die Laufsprecher nicht dört auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen konnten. Ein stabiler Aufstellungsordrigt auch zu einer besseren Tonwiedergabe bei.

• Falls die Laufsprecher im gleichen Regal wie der Plattenspieler aufgestellt werden, können Rückkopplungen auftreten.
• Bei Aufreten von Tonwiedergabeverzerrungen müssen Sie den Lautstärkepegel mit dem Lautstärkeregler des Verstärkers reduzieren. Der Verstärkerarf nicht in "clipping"verfallen, weil sonst die Lautsprecher beschädigt werden konnten.
• Wenn Sie einen Verständner verwenden, dessen Nennleistung oberhalb der Belastbarkeit der Laufsprecher liegt, so daß die Belastbarkeitsgrenze der Laufsprecher niemals übersritten werden.
• Versuchen Sie nicht, den Boxenstandier mit chemischen Lösungsmitteln zu reinigen, da diese zu einer Beschädigung der Oberfläche führen konnten. Verwenden Sie zur Reinigung ein sauberes, trockenes Tuch.
  Versuchen Sie weder, die Laufsprecher zu modifizieren noch zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäusearf unter keinen Umständen geöffnet werden.
• Eine)sicher Aufstellung oder Installation liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung fur Unfälle oder Schaden übernehmen, die durch unsachgemäß Aufstellung oder falsches Anschlieben der Laufsprecher verursacht werden.

AUFSTELLEN DES LAUTSPRECHERS

Die Lautsprecher auf einer stabilen, vibrationsfrei

Unterlage unter Verwendung von soliden Ständern aufstellen.

■ Verwendung als 2-Kanal-Stereolautsprecher

Wenn die Laufsprecher in Richtung Hörposition leicht angewinkelt aufgestellt werden, wird ein besseres Stereoklangbild erhalten.

■Verwendung als Frontlautsprecher innerhalb eines Mehrkanal-Systems

In thisem Fall sind die Lautsprecher auf beiden Seiten des Fernsehgerats aufzustellen. Die Position der Lautsprecher ist hier von großer Wichtigkeit, da dies auf die Gesamt-Tonqualität des Mehrkanal-Systems einen entscheidenden Einflüba hat. Die Lautsprecher sind anhand der beim Veränder mitgelieferten Anleitung aufzustellen, abhängig von der Hörposition.

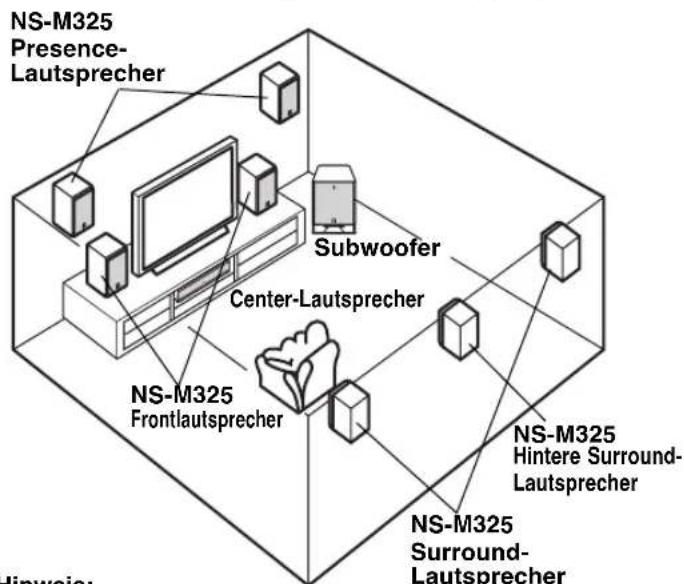

■Verwendung als Presence- oder Surroundloutsprecher

Befestigen Sie die Laatsprecher an einer Wand oder plazieren Sie sie in einem Regal. Bestimmen Sie die Beste Position für die Laatsprecher, indem Sie den Anweisungen der mit dem Verständiger mitgelieferten Anleitung folgen.

Hinweis:
Dasier Laatsprecher bietet ein magnetisch abgeschirmtes Design,aber es ist trotzem möglich,dass bei Aufstellung zu nahe an einemFernsehgerat Bildfarbstörungen oder Brummgerausche erzeugt werden konnen. In thisem Fall stellen Sie den Laatsprecher wider vomFernsehgerat entfternt auf.

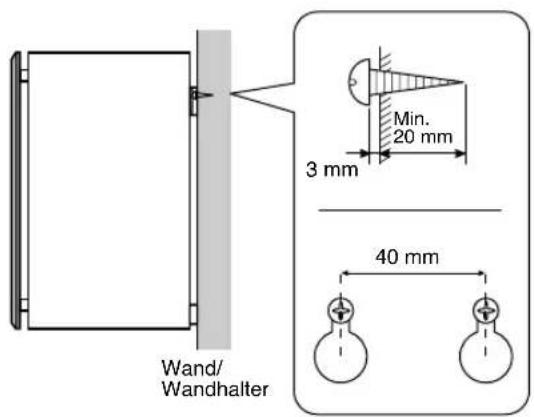

■Befestigen des Laufsprechers an einer Wand mit Hilfe der beiliegenden Montagehalterung

Drehen Sie Schrauben in eine feste Wand oder Stütze, wie in der Abbildung gezeigt, und hangen Sie die Laufsprecherhalterung mit den Schraubenlöchem an den vorstehenden Schrauben ein.

• Kontrollieren Sie, ob die Schrauben richtig im engen Teil der Schraubenlocher sitzen.

Gewindeschraube (3,5-4 mm) (Im Handel erhalten)

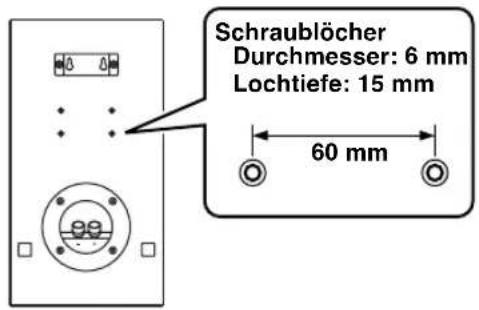

Sie konnen für das Montieren des Lautsprechers mit Hilfe einer im Handel erhältlichen Lautsprecher-Halterung auch die Schraubenlocher auf der Rückseite des Lautsprechers verwenden (falls Sie nicht die beiliegende Montagehalterung verwenden).

VORSICHT

• Dieser Laufsprecher wiegt 3,8kg . Hängen Sie deshalb den Laufsprecher nicht an einer Wand aus dunnem Furnier oder weichem Material auf. Beim Aufhängen kann sich die Schraube losen, so dass der Laufsprecher herunterfallen konnte und beschädigt werden bzw. Verletzungen verursachen kann.
• Montieren Sie den Laufsprecher weder mit Nageln, Klebeband noch anderem haltlosen Material an der Wand. Eine lange Benutzung sowie Vibrationen konnten zu einem Herunterfallen des Laufsprechers führen.
• Befestigen Sie die Lautsprecherkabel richtig an der Wand, um zu vermeiden, dass Sie über lose Kabel stolpern und sich verletzen.

Bevor Anschlusse vorgenommen werden, vergewissern Sie sich, daß der Veränder ausgeschaltet ist.

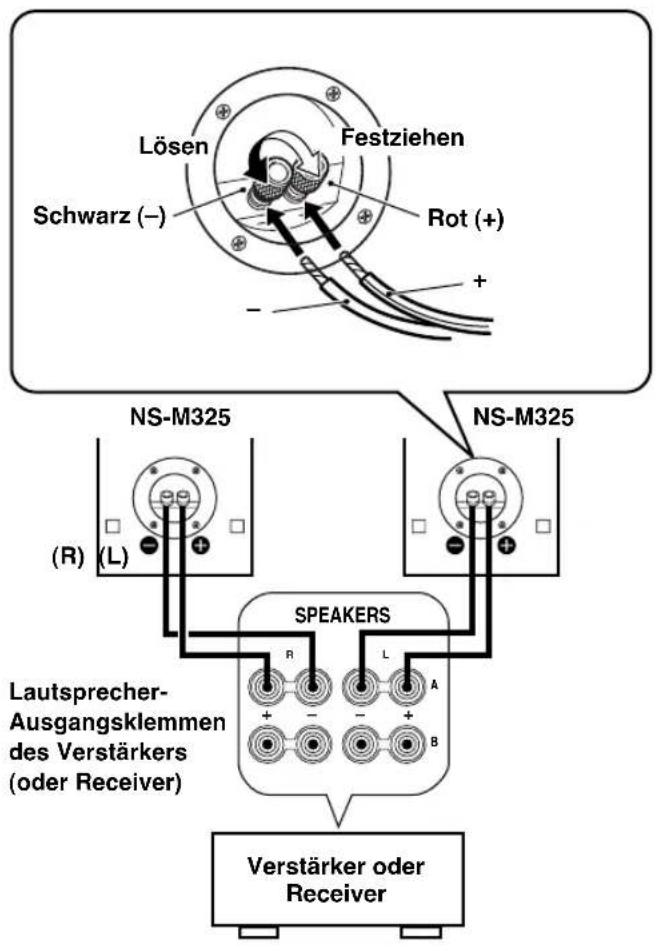

■ ANSCHLUSSE

Die Laufsprecherkabel mit den Eingangssignal-Anschlussklemmen an der Rückseite des Laufsprechers und den Laufsprecher-Ausgangsanschlüssen des Verständers (oder Receivers) verbinden.
Die (+) -Anschluss am Veränder (oder Receiver) und Laufsprecher mit der einen kabelseite anschlieben. Die (-) Anschluss an beiden Komponenten mit der anderen Kabelseite anschlieben.
- Einen der Laufsprecher mit dem linken Anschluss (durch L markiert) des Veränderkurses anschreiben, dann den anderen Laufsprecher an die mit (durch R markiert) gekennzeichneten Anschlusses anschreiben, wobei unbedingt darauf geachtet werden muss, dass die Polarität nicht vertauscht wird (+, -). Falls ein Laufsprecher mit umgekehrter Polarität angeschlossen wird, wirkt die Tonwiedergabe unnaturlich und kraftlos.

Anschluss:

①Lösen Sie den Knopf.
② Entfernen Sie den Isolierungsmantel am Ende der einzelnen Lautspracherkabel, in dem Sie den Mantel abdrehen.

③ Fuhren Sie den bloBen Draht ein.
④ Ziehen Sie den Knopf wieder an und sichern Sie das Kabel. Ziehen Sie leicht am Kabel, um zu kontrollieren, ob das Kabel fest angeschlossen ist.

Hinweis:

Die bloßen Laufsprecherdrechte)dürfen nicht miteinander in Berührung kommt, da dies den Laufsprecher oder den Verträker oder auch beides beschädigen konnte.

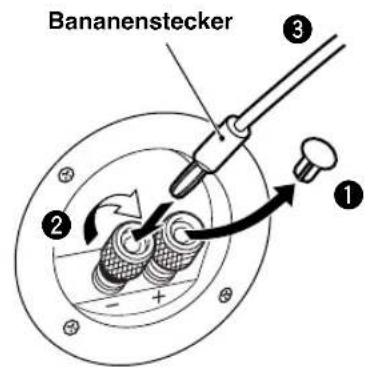

Bei Verwendung eines Bananensteckers

1Entfernen Sie die Abdeckung, indem Sie es in ihre Richtungziehen.
Ziehen Sie den Anschlussklemmenkopf fest.
3 Stecken Sie einfach den Bananenstecker in den Anschluss.

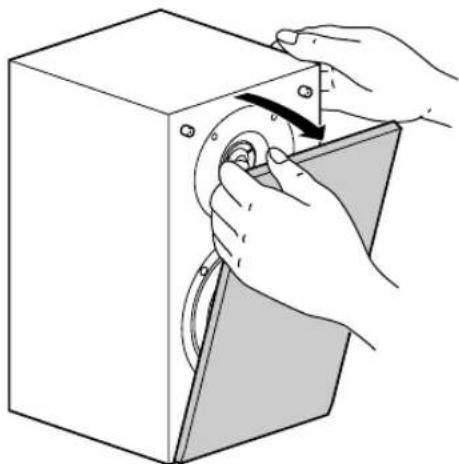

ENTFERNEN DER FRONTABDECKUNG

Die Adbeckung dient zum Schutz der Laatsprechereinheit. Nehmen Sieihn bei Bedarf ab.

Die Adbeckung wird von Magneten gehalten. Halten Sie die Box mit einer Hand fest undziehen Sie vorsichtig am Adbeckung, umihn abzunehmen.

Hinweise:

• Achten Sie beim Abnehmen der Abdeckung daraufuf, die Treibereinheiten nicht zu berühren und mit Werkzeugen keine zu große Kraft auf den Laufsprecher auszuüben.
• Auf der Rückseite der Frontverkleidung befinden sich Magneten. Halten Sie die Frontverkleidung nach ihrem Abnehmer von Gegenständen fern, die von Magneten beeinflusst werden können, wie Fernsehapparaten, Uhren, Magnetkarten, Disketten usw.

TECHNISCHE DATEN

Typ. 2-Wege-Lautsprechersystem mit Aufhängung Magnetisch abgeschirmt

Treiber 10 cm Konus-Tieftöner 3 cm Dome-Hochtöner

Impedanz 6Ω

Frequenzgang 65 Hz bis 50 kHz (-10dB)

NominaleEingangsleistung 30W

Maximale Belastbarkeit 120 W

Empfindlichkeit 86 dB/2,83 V/m

Uberschneidungsfrequency 2,5 kHz

Abmessungen (B x H x T) 150 x 275 x 175 mm

Gewicht 3,8 kg

• Technische Daten können infolge von Produktverbesserungen ohne Ankündigung geändert werden.
  Vorsicht ist geboten, damit die Eingangs-Leistungswerte auf die oben hingewiesen worden ist, nicht übersritten werden.

Dieses Produkt verwendet hauptsächlich bleifreies Lot.
