NSB310 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Marque	YAMAHA
Modèle	NS-B310
Catégorie	Haut-parleurs bibliothèque
Type	Enceinte acoustique à suspension (scellée), blindage anti-magnétique
Haut-parleurs	2 × cône large bande 8 cm
Impédance	6 Ω
Réponse en fréquence	80 Hz – 35 kHz (-10 dB) / 50 kHz (-30 dB)
Puissance nominale	40 W
Puissance maximale	120 W
Sensibilité	87 dB / 2.83 V / m
Poids unitaire	1,6 kg
Fixation murale	Support de fixation fourni, trous de vis au bas (diam. 6 mm, prof. 14 mm)
Grille avant	Amovible (fixation par aimants)
Connexion	Bornes à vis (accepte fiches bananes)
Distance minimale au téléviseur CRT	20 cm
Entretien	Chiffon sec, eau légèrement humide pour taches tenaces
Garantie	2 ans (EEE et Suisse)

FOIRE AUX QUESTIONS - NSB310 YAMAHA

Comment connecter les enceintes NS-B310 à un amplificateur ?

Utilisez un câble d'enceinte dénudé sur 10 mm. Desserrez les bornes à vis, insérez le fil dénudé en respectant la polarité (+/-) et resserrez. Connectez l'enceinte gauche à la sortie L et la droite à la sortie R. Vous pouvez aussi utiliser des fiches bananes après avoir retiré les capuchons des bornes.

Peut-on fixer les NS-B310 au mur ?

Oui, les enceintes sont livrées avec un support de fixation mural. Utilisez des vis autotaraudeuses (diam. 3,5–4 mm, longueur min. 20 mm) dans un mur solide. Accrochez le support aux vis. Le poids de l'enceinte est de 1,6 kg. Ne fixez pas sur du contreplaqué ou une surface molle.

Comment retirer la grille avant des enceintes ?

La grille est maintenue par des aimants. Tenez l'enceinte d'une main et tirez délicatement la grille de l'autre main. Évitez de toucher les haut-parleurs. Ne placez pas la grille près d'objets sensibles aux aimants (téléviseur CRT, cartes magnétiques).

Quelle est la puissance recommandée de l'amplificateur pour ces enceintes ?

La puissance nominale est de 40 W et la puissance maximale de 120 W. Utilisez un amplificateur dont la puissance de sortie ne dépasse pas 120 W par canal. En cas de distorsion, réduisez le volume pour éviter d'endommager les enceintes.

Que faire si le son est déformé ou manque de graves ?

Vérifiez la polarité des connexions : les fils (+) et (-) doivent correspondre entre l'amplificateur et chaque enceinte. Si une enceinte est inversée, le son sera faible et sans graves. Corrigez les branchements.

Peut-on utiliser les NS-B310 avec un téléviseur ?

Oui, elles peuvent servir d'enceintes avant ou surround dans un système home cinéma. Placez-les de chaque côté du téléviseur. Pour un téléviseur CRT, éloignez les enceintes d'au moins 20 cm pour éviter les interférences. Pas de problème avec les téléviseurs plasma ou LCD.

Comment entretenir les enceintes ?

Nettoyez avec un chiffon propre et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau et essorez-le bien. N'utilisez jamais de solvants chimiques (alcool, diluants) qui pourraient endommager la finition.

Les enceintes sont-elles blindées contre les aimants ?

Oui, elles sont de type à blindage anti-magnétique, ce qui permet de les placer à proximité d'un téléviseur sans perturber l'image (sauf CRT à moins de 20 cm).

Quelle est la durée de la garantie ?

YAMAHA offre une garantie de 2 ans contre les défauts de fabrication, pièces et main-d'œuvre, dans l'Espace Économique Européen et en Suisse. Conservez la facture d'achat comme justificatif.

Les câbles d'enceinte sont-ils fournis ?

Non, aucun câble d'enceinte n'est inclus. Vous devez les acheter séparément. Utilisez du câble de section adaptée (au moins 1,5 mm²) pour de bonnes performances.

MODE D'EMPLOI NSB310 YAMAHA

Lisez les consignes suivantes avant d'utiliser votre système d'enceintes.

• Pour utiliser l'appareil au mieux de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.
• Installez cette enceinte dans un endroit frais, sec et propre, à l'écart des fenêtres et à l'abri des sources de chaleur, des vibrations, de la poussière, de l'humidité et du froid. Évitez toute source de bruit électrique (transformateurs, moteurs). Pour éviter un incendie ou une électrocution, n'exposez pas cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne placez pas l'enceinte dans un endroit exposé aux rayons directs du soleil ou à une trop forte humidité.
• Ne placez pas les objets suivants sur l'enceinte : Verres, porcelaine, petits objets métalliques, etc. Si ces objets tombent sous l'effet des vibrations et se brisent, vous risquez de vous blesser ou de blesser votre entourage. Une bougie allumée, etc.

Si la bougie tombe sous l'effet des vibrations, cela risque de provoquer un incendie et des blessures.

Un récipient contenant de l'eau.

Si le récipient tombe sous l'effet des vibrations et que l'eau se répand, ceci risque d'endommager l'enceinte et/ou de provoquer une électrocution.

• Évitez de placer cet appareil à proximité de substances dangereuses ou de l'exposer à des éclaboussures. Vous risquez de provoquer un incendie ou de vous blesser.
• Évitez d'installer l'appareil dans un endroit où des objets peuvent tomber. Un endroit stable améliorera en outre la qualité du son.
• Si l'enceinte est placée sur la même étagère ou sur le même meuble que la platine, un effet de retour sonore risque de se produire.
• Ne placez jamais votre main ou un corps étranger dans le port situé à l'arrière de l'enceinte ; vous risquez de vous blesser et/ou d'endommager l'enceinte.
• Lorsque vous déplacez l'enceinte, veillez à ne pas la saisir par le port ; vous risquez de vous blesser et/ou d'endommager l'enceinte.
• Si des distorsions se produisent, réduisez le niveau sonore en baissant la commande de volume de l'amplificateur. Veillez à éviter tout « écrêtage » de l'amplificateur. Vous risquez en effet d'endommager l'enceinte.
• Si vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, veillez à ne pas dépasser l'entrée maximale de l'enceinte.
• Ne nettoyez pas l'appareil au moyen d'un solvant chimique, car vous risquez d'endommager la finition. Utilisez un chiffon propre et sec.
• N'essayez pas de modifier ni de réparer l'enceinte. Contactez un technicien YAMAHA qualifié dès que l'enceinte nécessite une réparation. Le coffret ne doit être ouvert sous aucun prétexte.
• Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système. YAMAHA décline toute responsabilité en cas d'accident provoqué par un positionnement ou une installation inadéquats de l'enceinte.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

ACCESSOIRES FOURNIS (uniquement pour NS-C310)

Attache adhésive × 2

DISPOSITION DES ENCEINTES

Pour NS-B310

■Utilisation comme enceintes stéréo à 2 canaux

Une meilleure image stéréo est obtenue si les enceintes sont légèrement orientées vers l'auditeur.

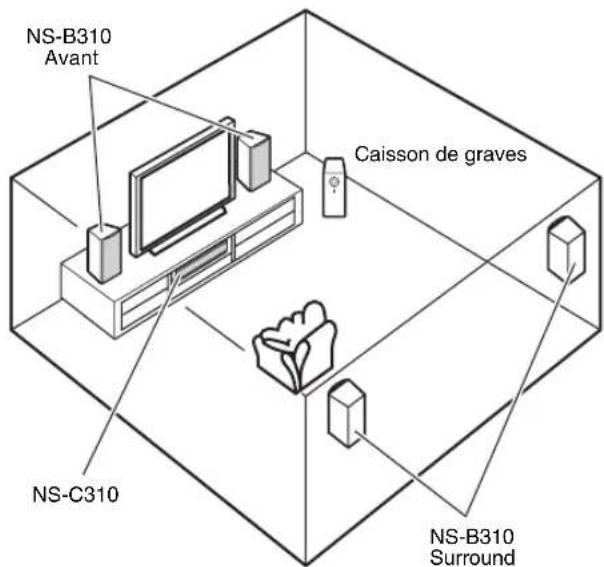

■Utilisation comme enceintes avant et enceintes surround dans un système surround

Positionnez les enceintes de chaque côté du téléviseur. Le positionnement des enceintes est important, car il détermine la qualité sonore du système surround. Placez les enceintes par rapport à votre position d'écoute habituelle en vous référant au mode d'emploi fourni avec votre amplificateur.

Fixez les enceintes sur le mur ou posez-les sur une étagère. Déterminez la meilleure position en suivant les instructions du mode d'emploi livré avec votre amplificateur.

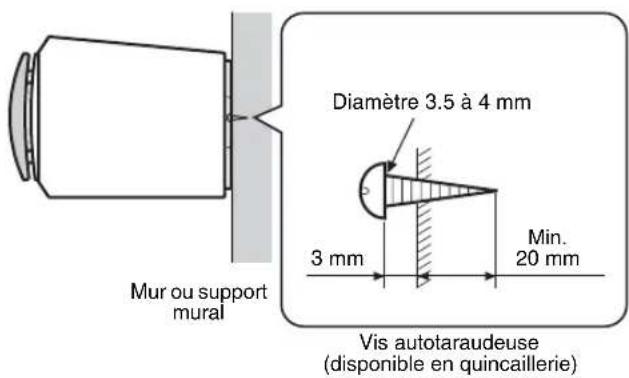

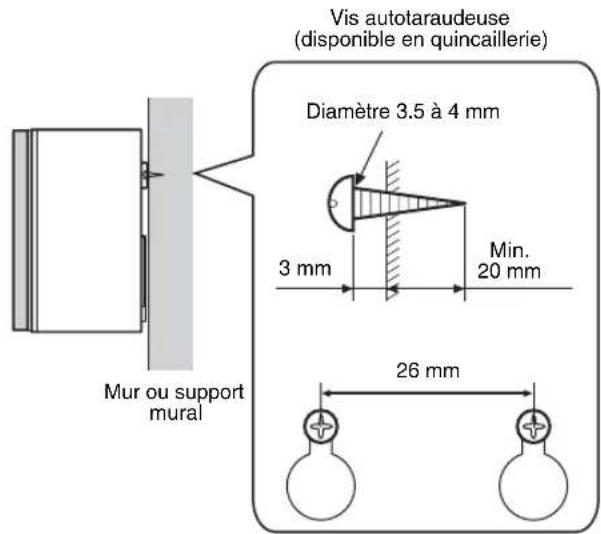

■Pour monter les enceintes au mur à l'aide du support de fixation fourni

Fixez les vis sur un mur ou un support mural solide comme illustré ci-dessous, puis accrochez le support de fixation aux vis en saillie.

* Assurez-vous que les vis sont correctement insérées dans la partie étroite des orifices du support de fixation.

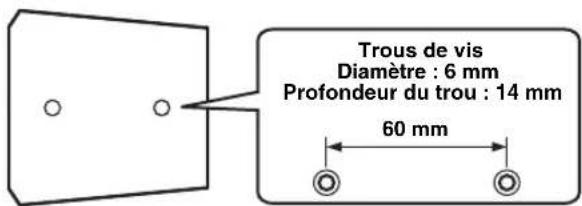

Vous pouvez également utiliser les trous de vis au bas de l'enceinte pour installer l'enceinte à l'aide d'un support de fixation disponible dans le commerce (si vous ne souhaitez pas utiliser le support de fixation fourni).

Remarque

Pour éviter les interférences et la dégradation des couleurs de l'image, n'installez pas les enceintes trop près du téléviseur CRT. Le cas échéant, éloignez-les du téléviseur d'au moins 20 cm.

Si vous utilisez un téléviseur plasma ou LCD, cela ne se produire pas.

AVERTISSEMENT

• La NS-B310 pèse 1.6 kg. Ne la fixez pas sur du contreplaqué ou un mur recouvert d'une surface molle. Le cas échéant, les vis pourraient de détacher et l'enceinte pourrait tomber. Vous risquez ainsi d'endommager l'enceinte ou de vous blesser.
• N'installez pas l'enceinte sur un mur à l'aide de clous, de ruban adhésif ou autre matériau instable. À la longue, l'utilisation et les vibrations peuvent entraîner sa chute.
• Pour éviter de trébucher sur les câbles des enceintes et de vous blesser, fixez correctement les câbles au sol ou au mur.

Pour NS-C310

■Utilisation comme enceinte centrale

Placez le téléviseur sur un meuble TV ou une autre surface stable. Pour éviter que le téléviseur ne tombe, fixez les attaches adhésives aux quatre coins inférieurs de l'enceinte.

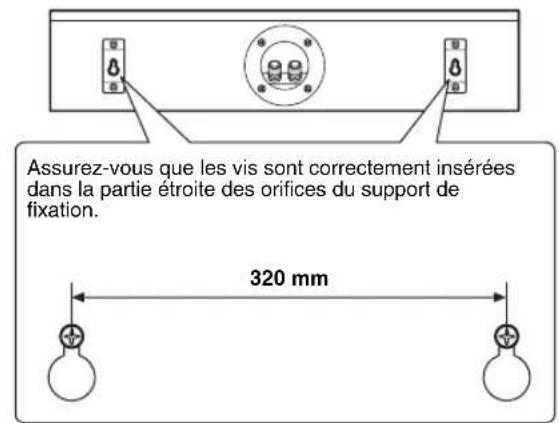

■Pour monter les enceintes au mur à l'aide du support de fixation fourni

Fixez les vis sur un mur ou un support mural solide comme illustré ci-dessous, puis accrochez le support de fixation aux vis en saillie.

Remarque

Pour éviter les interférences et la dégradation des couleurs de l'image, n'installez pas les enceintes trop près du téléviseur CRT. Le cas échéant, éloignez l'enceinte du téléviseur d'au moins 20 cm.

Si vous utilisez un téléviseur plasma ou LCD, cela ne se produire pas.

AVERTISSEMENT

• La NS-C310 pèse 2.9 kg. Ne la fixez pas sur du contreplaqué ou un mur recouvert d'une surface molle. Le cas échéant, les vis pourraient de détacher et l'enceinte pourrait tomber. Vous risquez ainsi d'endommager l'enceinte ou de vous blesser.

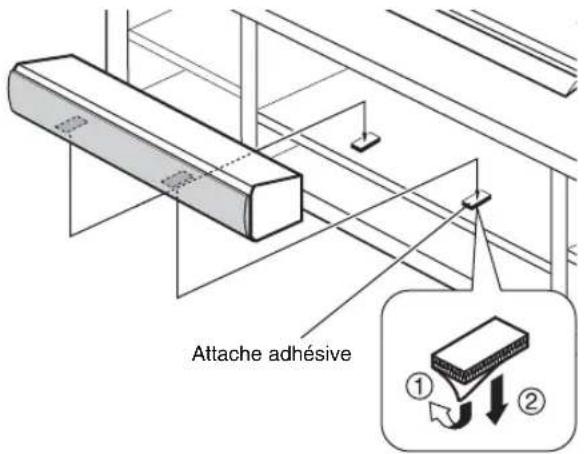

• Ne touchez pas la surface adhésive après avoir retiré le film protecteur, car cela risquerait de diminuer les performances d'adhérence.
• Nettoyez préalablement la surface sur laquelle vous souhaitez placer les attaches. Notez que les performances d'adhérence peuvent diminuer si la surface est sale, humide ou graisseuse, ce qui peut entraîner la chute de l'enceinte.
• N'installez pas l'enceinte sur un mur à l'aide de clous, de ruban adhésif ou autre matériau instable. À la longue, l'utilisation et les vibrations peuvent entraîner sa chute.
• Pour éviter de trébucher sur les câbles des enceintes et de vous blesser, fixez correctement les câbles au sol ou au mur.

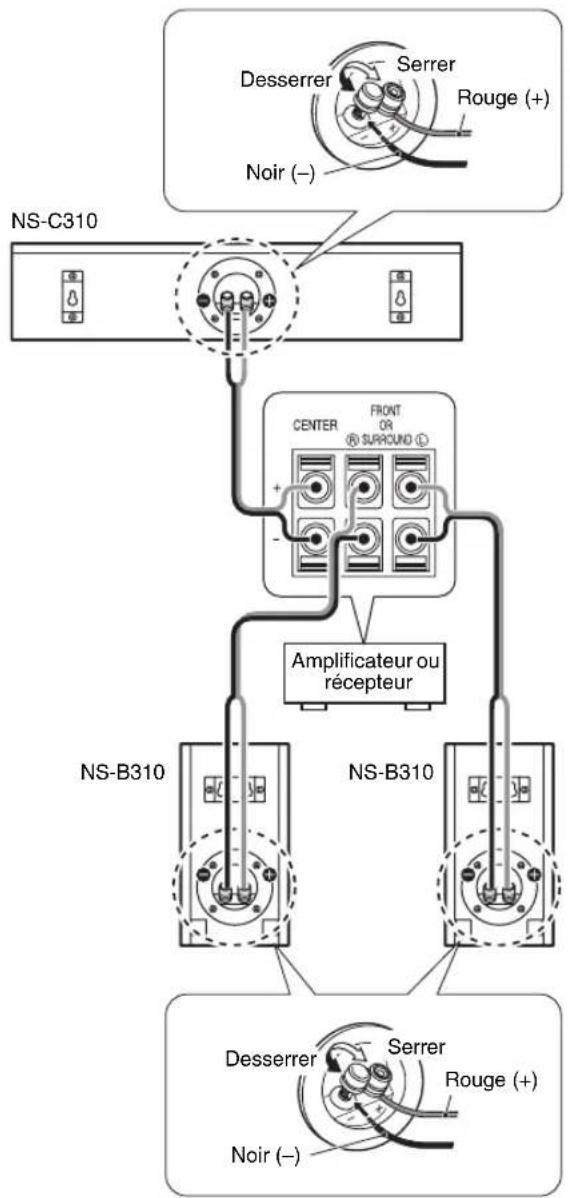

CONNEXIONS À VOTRE AMPLIFICATEUR

Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

• Connectez les bornes d'entrée à vis situées à l'arrière des enceintes aux bornes de sortie d'enceinte de l'amplificateur (ou du récepteur) à l'aide d'un câble d'enceinte.
• Connectez les bornes (+) de l'amplificateur (ou du récepteur) à la borne (+) de chaque enceinte en vous assurant de respecter les fils de couleur du câble. Utilisez l'autre fil du câble pour connecter les bornes (−) des composants.
• Connectez une enceinte aux bornes gauche (L) de votre amplificateur et l'autre enceinte aux bornes droites (R) en respectant les polarités (+, -). Si vous inversez les polarités d'une enceinte, le son ne sera pas naturel et manquera de graves.

■Mode de connexion

1 Desserrez le boulon.
2 Retirez 10 mm de la gaine isolante à l'extrémité de chaque câble d'enceinte en tortillant la gaine pour la dégager.

3 Insérez le câble dénudé.
4 Reserrez le boulon pour fixer solidement le câble. Vérifiez que le câble est fermement inséré en tirant légèrement dessus au niveau de la borne.

Remarques

• Ne laissez pas les câbles dénudés entrer en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte et/ou l'amplificateur.
• N'insérez pas la gaine isolante dans l'orifice. Le cas échéant, aucun son ne serait produit.

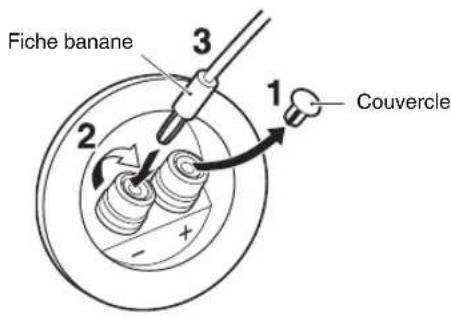

■Lorsqu'une fiche banane est utilisée

Remarque

Ne retirez ce couvercle que lorsque vous utilisez une fiche banane.

1 Retirez le couvercle en le tirant vers vous.
2 Serrez le boulon de la borne.
3 Insérez la fiche banane dans la borne.

RETRAIT DU PANNEAU AVANT

Le panneau avant est fixé pour protéger l'enceinte, mais vous pouvez le retirer si nécessaire.

Le panneau avant est fixé à l'aide d'aimants. Tenez l'enceinte avec une main, puis tirez délicatement le panneau avant avec l'autre main pour le retirer.

NS-B310

• Lorsque vous retirez le panneau, n'appliquez aucune force excessive avec les outils et veillez à ne pas toucher le partie vibrante des enceintes.
• Des aimants sont placés au dos du panneau avant. Après avoir retiré le panneau avant, ne le placez pas à proximité d'objets sensibles aux aimants, tels que téléviseur CRT, horloge, carte magnétique, disquette, etc.

CARACTÉRISTIQUES TECHNIQUES

NS-B310

Type ...Système d'enceintes acoustiques de suspension à gamme étendue

Type à blindage anti-magnétique

Pilote.....Enceinte à cône à gamme étendue de 8 cm × 2

Impédance....6 Ω

Réponse en fréquence.... 80 Hz à 35 kHz (-10 dB) à 50 kHz (-30 dB)

Puissance d'entrée nominale.... 40 W

Puissance d'entrée maximale.... 120 W

Sensibilité.... 87 dB/2.83 V/m

Type .... Enceinte à suspension acoustique à 2 voies Type à blindage anti-magnétique

Pilote......Enceinte de graves à cône de 6.5 cm × 4 Enceinte tweeter à dôme souple de 3 cm

Impédance....6 Ω

Réponse en fréquence.... 90 Hz à 45 kHz (-10 dB) à 100 kHz (-30 dB)

Puissance d'entrée nominale.... 40 W

Puissance d'entrée maximale.... 120 W

Sensibilité.... 90 dB/2.83 V/m

Fréquence de recouvrement 6 kHz

• Dans un souci d'amélioration de ses produits, Yamaha se réserve le droit de modifier les caractéristiques techniques sans préavis.
• Veillez à ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.
• Aucun câble d'enceinte n'est fourni avec ce modèle.

Entretien de l'enceinte

Lors du nettoyage, n'utilisez pas de solvant chimique (alcool, diluants, etc.), car vous risquez d'endommager la finition. Utilisez un chiffon propre et sec. En cas de tache persistante, humidifiez un chiffon avec de l'eau, essorez-le, puis frottez légèrement la surface.

Garantie Limitée pour l'Espace Économique Européenne et la Suisse

Merci d'avoir porté votre choix sur un produit Yamaha. Dans l'hypothèse où vous devriez recourir au service de notre garantie après-vente, veuillez contacter votre revendeur Yamaha. Si vous rencontrez la moindre difficulté, n'hésitez pas à contacter directement Yamaha dans votre pays de résidence. Vous pouvez trouver toutes informations complémentaires sur notre site Web (http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni).

Yamaha garantit votre produit contre tout défaut de fabrication, pièces et main d'oeuvre, pour une durée de 2 ans à compter de la première date de vente au détail. Yamaha s'engage, dans les conditions décrites ci-après, à procéder à la réparation du produit défectueux (ou d'un quelconque de ses composants) ou à son remplacement à l'appréciation de Yamaha en prenant à sa charge les coûts relatifs aux pièces détachées et à la main d'oeuvre. Yamaha se réserve le droit de remplacer le produit par un modèle semblable, de par sa valeur et ses caractéristiques, dès lors que la commercialisation dudit produit a cessé ou bien lorsque sa réparation s'avère économiquement injustifiée.

Conditions

1. La facture d'achat originelle ou un justificatif d'achat correspondant (indiquant la date d'achat, la référence du produit et le nom du revendeur) DOIT accompagner le produit défectueux, ainsi qu'une description précise du dysfonctionnement constaté. En l'absence de cette preuve d'achat, Yamaha se réserve le droit de refuser le service de la garantie et le produit peut être restitué aux frais du consommateur.
2. Le produit DOIT avoir été acheté par un distributeur agréé Yamaha au sein de l'Espace Economique Européen ou en Suisse.
3. Le produit doit n'avoir fait l'objet d'aucune modification ou altération, sauf accord écrit de Yamaha.
4. Les cas suivants font obstacle à l'application de la garantie:

a. Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale.

b. Dommages résulótant de:

(1) Réparation effectuée par le consommateur lui-même ou par un tiers non autorisé.
(2) Emballage ou manutention inadéquats lors du transport du produit pour réparation. Veuillez noter qu'il est de la responsabilité de l'expéditeur de s'assurer que le produit est correctement emballé.
(3) Utilisation non-conforme du produit, correspondant aux cas non limitatifs (a) d'utilisation non-conforme à l'objet normal du produit ou non-conforme aux instructions d'utilisation, de maintenance ou d'installation publiées par Yamaha, (b) ou d'utilisation du produit incompatible avec les normes techniques ou de sécurité en vigueur au sein du pays d'utilisation.

(4) Accidents, foudre, dégât des eaux, incendie, ventilation incorrecte, fuite de pile ou toute autre cause échappant au contrôle de Yamaha.

(5) Les défauts de la configuration dans laquelle ce produit est incorporé et/ou l'incompatibilité avec des produits tiers.

(6) Produit importé au sein de l'EEE, et/ou en Suisse, par une autre entité que Yamaha, dès lors que ce produit n'est pas conforme aux normes techniques ou de sécurité du pays d'utilisation et/ou aux normes des produits commercialisés par Yamaha au sein de l'EEE et/ou en Suisse.

(7) Produits non audiovisuels.

(Les produits soumis à une “Déclaration de Garantie AV de Yamaha” sont indiqués sur notre site Web à l’adresse http://www.yamaha-hifi.com/ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni.)

1. Lorsque la garantie diffère entre le pays d'achat et le pays d'utilisation du produit, la garantie du pays d'utilisation est applicable.
2. Yamaha ne saurait être tenu pour responsable de quelconques pertes ou dommages, directs, consécutifs ou autres, sa responsabilité au titre de la garantie étant strictement limitée à la réparation ou au remplacement du produit.
3. Nous vous invitons à sauvegarder toutes les données ou réglages personnalisés de votre produit, Yamaha ne pouvant être tenu responsable de leur modification ou perte.
4. La présente garantie laisse intégralement subsister les droits que le consommateur peut détenir au titre de la garantie légale en vigueur ou au titre du contrat de vente conclu avec son revendeur.
