用户手册 NSB310 YAMAHA

- 为了确保获得最佳性能，请仔细阅读本使用说明书，并妥善保管，以备将来参考。

请在凉爽、干燥、清洁的地方安装本扬声器。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用。应远离电子干扰源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。

- 为防止扬声器箱变形或变色，请勿将扬声器放置于受阳光直接照射或特别潮湿的地方。

- 扬声器上禁止放置下列物品：玻璃、瓷器、小金属物等。

如果玻璃等因振动而掉落并打碎，有可能造成人员受伤。

燃烧的蜡烛等。

如果蜡烛因振动而掉落，有可能引起火灾和人员受伤。装有水的容器

如果容器因振动而掉落或者水溢出，有可能使扬声器受损，和 / 或引起触电。

- 请勿将扬声器放置在有异物的地方，例如水滴落下的地方。否则可能导致火灾、装置损坏和 / 或人员受伤。

- 请勿将扬声器放置在易受到掉落物体碰撞或撞击的地方。稳定放置也将确保更佳音质。

- 将扬声器放置在同一支架或架子上如同转台车，会导致声音反馈。

- 切勿将手或异物放进扬声器背面的开孔中，否则可能使人员受伤和 / 或损坏扬声器。

- 当移动扬声器时，切勿握住开孔，否则可能使人员受伤和 / 或损坏扬声器。

- 一旦发觉失真，请减小放大器音量。切勿使放大器出现“限幅”现象。否则可能损坏扬声器。

- 如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。

- 请勿使用化学溶剂清洁扬声器，否则可能损坏涂层。请使用清洁的干布。

- 请勿试图改装或修理扬声器。需要任何服务时，请联系有资质的 YAMAHA 服务人员。无论如何都不能打开箱体。

- 安全放置和安装由用户自行负责。若扬声器因放置或安装不当而造成事故，YAMAHA 公司概不负责。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。

当扬声器略微成一定角度对着听众时，将获得较佳的立体声效果。

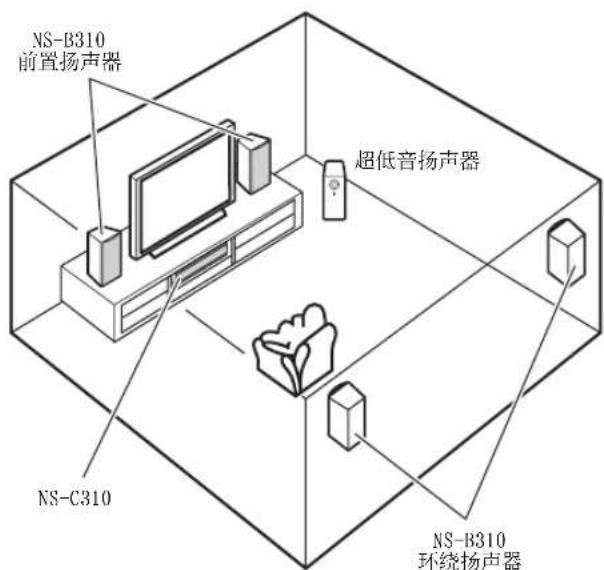

■用作环绕系统中的前置扬声器和环绕扬声器

将扬声器放置在电视机的两侧。扬声器的位置很重要，因为它决定着环绕系统的整体音质。按照放大器的使用说明书，根据聆听位置来放置扬声器。

并且将扬声器安装在墙上或将扬声器放置在支架上。按照放大器的使用说明书来决定最佳位置。

NS-B310 前置扬声器 超低音扬声器 NS-C310 NS-B310 环绕扬声器

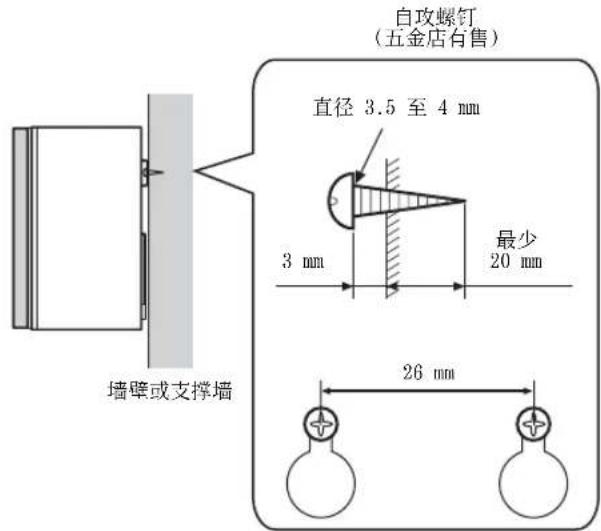

■使用已安装的安装支架将扬声器安装在墙上

如图所示，将螺钉拧入坚固的墙壁或支撑墙，然后将安装支架的孔悬挂在突出的螺钉上。

*确保螺钉固定在孔的狭窄部分。

自攻螺钉 （五金店有售） 直径 3.5 至 4 mm 3 mm 最少 20 mm 墙壁或支撑墙 26 mm

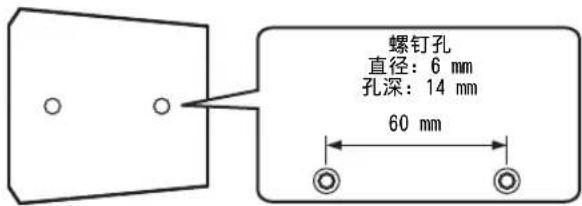

您也可以使用扬声器底部的螺钉孔，用市场上购买的扬声器支架（如果不使用附带的安装支架）安装扬声器。

螺钉孔 直径: 6 mm 孔深: 14 mm 60 mm

注意

将本装置靠近 CRT 电视机放置可能会影响图像色彩或产生嗡嗡声。如果发生这种情况，请将扬声器与电视机保持距离放置（大于 20 cm）。

当使用 PDP 或 LCD 电视机时，不会发生这种情况。

警告

• NS-B310 重 1.6 kg。切勿将扬声器安装在薄的夹板上或具有柔软表面材料的墙壁上。如果已安装，螺钉可能松脱并且扬声器可能掉落。这可能损坏扬声器，或者造成人员受伤。
• 切勿将扬声器安装在具有钉子、粘性物质或任何其它不牢固金属部件的墙上。长时间使用及振动可能使其掉落。
• 为了避免绊到松散的扬声器电缆而发生意外，请将电缆牢牢固定在地板上或墙上。

适用于 NS-C310

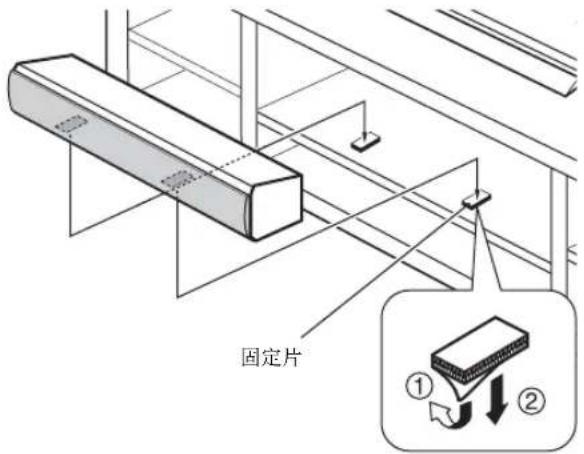

■用作中置扬声器

将扬声器放置于电视机机柜或其它平稳表面上。为防止扬声器倾倒，请将提供的固定片粘贴在扬声器底面的各角上。

固定片 ① ②

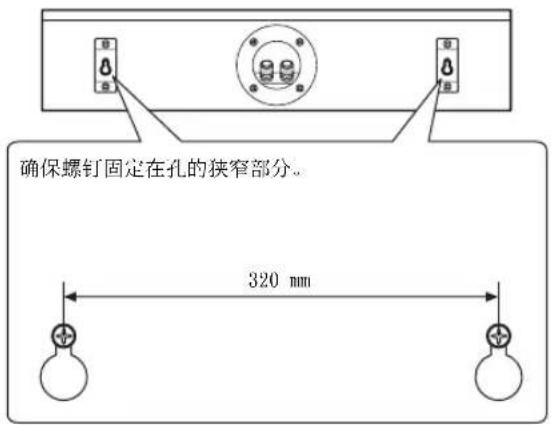

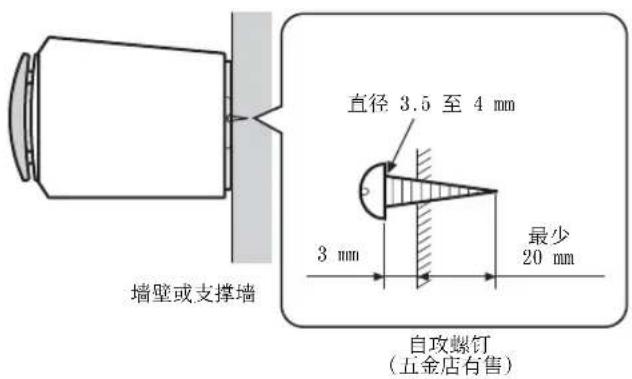

■使用已安装的安装支架将扬声器安装在墙上

如图所示，将螺钉拧入坚固的墙壁或支撑墙，然后将安装支架的孔悬挂在突出的螺钉上。

确保螺钉固定在孔的狭窄部分。 320 mm

墙壁或支撑墙 直径 3.5 至 4 mm 3 mm 最少 20 mm 自攻螺钉 (五金店有售)

注意

将本装置靠近 CRT 电视机放置可能会影响图像色彩或产生嗡嗡声。如果发生这种情况，请将扬声器与电视机保持距离放置（大于 20 cm）。

当使用 PDP 或 LCD 电视机时，不会发生这种情况。

警告

• NS-C310 重 2.9 kg。切勿将扬声器安装在薄的夹板上或具有柔软表面材料的墙壁上。如果已安装，螺钉可能松脱并且扬声器可能掉落。这可能损坏扬声器，或者造成人员受伤。
• 请勿在撕去封带后触摸粘贴表面，否则会降低粘合度。
  ·请彻底擦干净要粘贴固定片的表面。请注意，如果表面脏污、油腻或潮湿，则粘合度会降低，从而可能会造成中置扬声器跌落。
• 切勿将扬声器安装在具有钉子、粘性物质或任何其它不牢固金属部件的墙上。长时间使用及振动可能使其掉落。
• 为了避免绊到松散的扬声器电缆而发生意外，请将电缆牢牢固定在地板上或墙上。

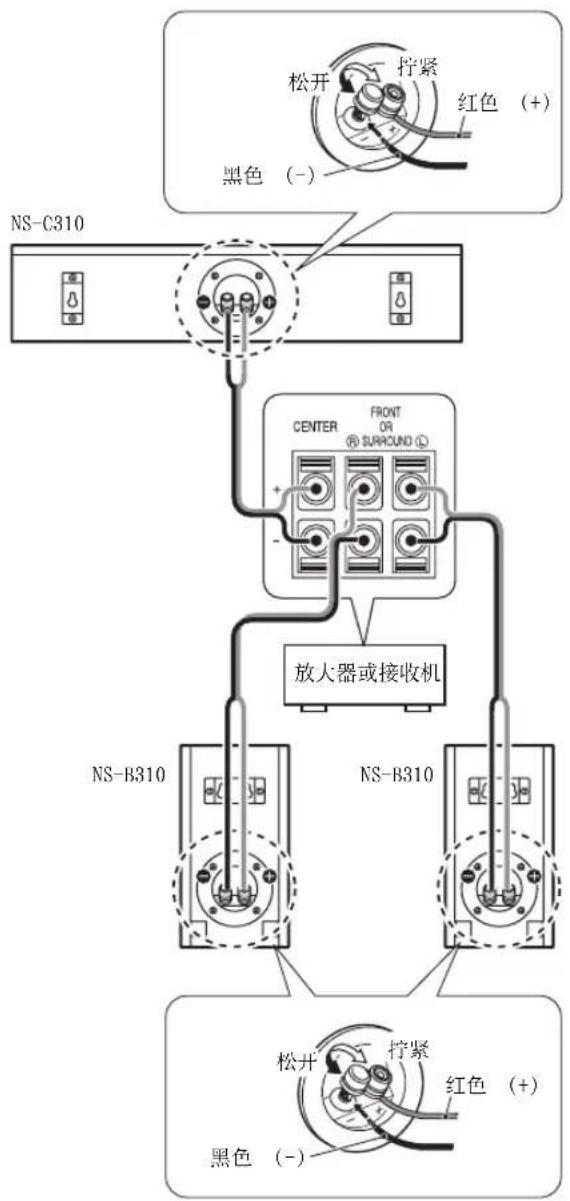

连接到放大器

进行连接前必须关闭放大器。

松开 拧紧 红色 (+) 黑色 (-) NS-C310 FRONT OR SURROUND CENTER 放大器或接收机 NS-B310 NS-B310 松开 拧紧 红色 (+) 黑色 (-)

- 用扬声器电缆将扬声器背面的螺钉型输入端子连接到放大器（或接收机）的扬声器输出端子。

- 将放大器（或接收机）的（+）极端子连接到每个扬声器的（+）极端子，务必确认每根电缆末端的色标线。使用电缆的另一根线连接装置的（-）极端子。

- 将一个扬声器连接到放大器的左（标有 L）端子，将另一个扬声器连接到右（标有 R）端子，切勿颠倒极性（+，-）。如果极性颠倒连接了扬声器，则声音将不自然并缺少低音。

■如何连接

1 松开旋钮。

2 如下所示，剥去每根电缆末端 10 mm 的绝缘层，然后将露出的导线整齐并紧紧地拧在一起。

3 插入裸线。

4 拧紧旋钮并紧固电缆。 轻拉端子上的电缆，检查连接是否牢固。

注意

- 请勿使裸露的扬声器电线互相接触，否则可能损坏扬声器或放大器，或同时损坏两者。

- 请勿将绝缘部分插入孔中。否则可能没有声音。

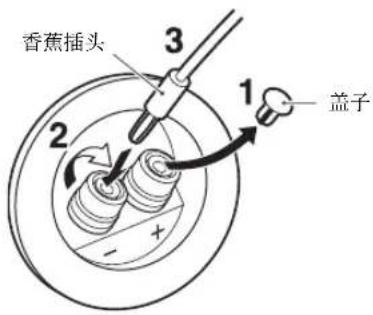

■使用香蕉插头时

注意

除非使用香蕉插头，否则请勿拔出此盖子。

香蕉插头 1 盖子 2 3

1 朝身体方向拉盖子将其拔出。

2 拧紧端子旋钮。

3 只需将香蕉插头插入端子。

拆卸前盖

安装前盖是为了保护扬声器，如有需要可将其拆下。

前盖由磁体固定。一手扶住扬声器，另一手轻拉前盖将其拆下。

NS-B310

• 当取下盖子时，小心不要触摸驱动单元，且不要用工具施力。
• 前盖反面有磁体。取下前盖后，请勿将其靠近可能受磁体影响的物体，如 CRT 电视机、时钟、磁卡、磁盘等。

规格

NS-B310

类型 …… 企频声学悬挂式扬声器系统 非磁屏蔽型

驱动单元 8 cm 锥形全频 × 2

阻抗 6 Ω

频率响应 80 Hz 至 35 kHz (-10 dB)

至 50 kHz (-30 dB)

标称输入功率 40 W

最大输入功率 120 W

灵敏度 87 dB/2.83 V/m

尺寸（宽×高×深）……107 × 200 × 127 mm

重量 1.6 kg

NS-C310

类型 2 分频声悬浮扬声器系统

非磁屏蔽型

驱动单元 6.5 cm 锥形低音扬声器 × 4

3 cm 软球顶高音扬声器

阻抗 6Ω

频率响应 90 Hz 至 45 kHz (-10 dB)

至 100 kHz (-30 dB)

标称输入功率 40 W

最大输入功率 120 W

灵敏度 90 dB/2.83 V/m

分频频率 6 kHz

尺寸（宽 × 高 × 深）…… 440 × 94 × 125 mm

重量 2.9 kg

• 由于产品改进，若有规格变更恕不另行通知。
• 请小心不要超过上述注明的输入功率值。
• 此型号不附带扬声器电缆。

爱护扬声器

擦拭本装置时，请勿使用化学溶剂（例如酒精或稀释剂等）：可能损坏涂层。请使用清洁的干布。对于难以清除的污点，用水蘸湿软布，拧干后进行擦拭。

YAMAHA
