MANUAL DE USUARIO NSB310 YAMAHA

MANUAL DE INSTRUCCIONES

Antes de utilizar el altavoz lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale el altavoz en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

- Para evitar que el exterior se deforme o se decolore, no instale el altavoz donde quede expuesto a los rayos del sol o a humedad excesiva.

- No colocar los siguientes objetos en el altavoz: Vidrio, porcelana, objetos metálicos pequeños, etc. Si el vidrio, etc., se cae por la vibración y se rompe, puede provocar heridas.

Una vela encendida, etc.

Si la vela se cae por la vibración puede provocar un incendio y heridas.

Un recipiente con agua

Si el recipiente se cae por la vibración y el agua se derrama puede provocar daños en el altavoz o recibir una descarga eléctrica.

• No coloque el altavoz en un lugar donde puedan caer objetos extraños como gotas de agua. Podría provocar un incendio, dañar el altavoz o sufrir lesiones personales.

- No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también producirá un mejor sonido.

- Si se instala el altavoz en el mismo estante o mueble que el tocadiscos puede provocar una realimentación del sonido.

- No ponga nunca la mano ni ningún objeto extraño en el puerto situado en la parte trasera del altavoz, ya que podría ocasionar lesiones personales o el altavoz podría resultar dañado.

- Cuando mueva el altavoz, no sujete el puerto, ya que podría causar lesiones personales o el altavoz podría resultar dañado.

- Si nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en “corte”. Podría dañar el altavoz.

- Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal del altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces.

- No limpie el altavoz con disolventes químicos: podría dañar el acabado. Utilice un paño limpio y seco para la limpieza.

- No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de YAMAHA cuando necesite sus servicios. En ningún caso debe abrir la caja.

- La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable de ningún accidente provocado por una instalación incorrecta del altavoz.

Información para Usuarios sobre Recolección y Disposición de Equipamiento Viejo

Este símbolo en los productos, embalaje, y/o documentación que se acompañe significa que los productos electrónicos y eléctricos usados no deben ser mezclados con desechos hogareños corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC.

Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Información sobre la Disposición en otros países fuera de la Unión Europea]

Este símbolo sólo es válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.

ACCESORIOS SUMINISTRADOS (Sólo para el NS-C310)

Fijación × 2

SITUACIÓN DE LOS ALTAVOCES

Para el NS-B310

■ Utilización como altavoces estéreo de 2 canales

Se obtendrán mejores imágenes estéreo si los altavoces se giran un poco hacia el oyente.

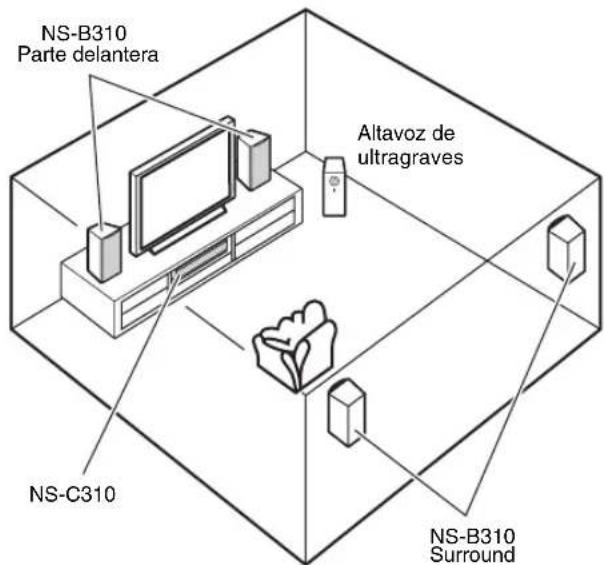

■Utilización como altavoces delanteros y altavoces surround en un sistema surround

Sitúe los altavoces a ambos lados del televisor. La situación de los altavoces es importante, porque controla toda la calidad del sonido en un sistema surround. Sitúe los altavoces basándose en su posición de audición y siempre según se indica en el manual de instrucciones suministrado con su amplificador.

Monte los altavoces en una pared o colóquelos en una estantería. Determine la mejor posición posible según lo descrito en el manual de instrucciones suministrado con el amplificador.

NS-B310 Parte delantera Altavoz de ultragraves NS-C310 NS-B310 Surround

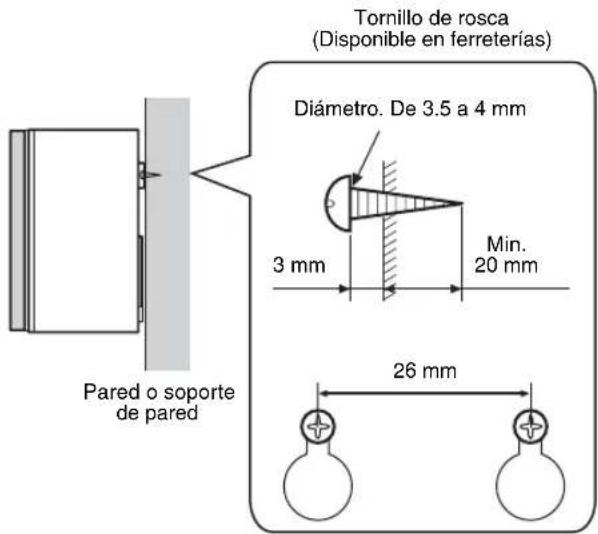

■Para montar los altavoces en una pared con el soporte de montaje en pared

Apriete los tornillos en una pared firme o en un soporte para pared, tal como se muestra en la figura. Seguidamente, cuelgue los orificios del soporte de pared en los tornillos.

* Es importante que los tornillos queden bien fijados en la sección más estrecha de los orificios.

Tornillo de rosca (Disponible en ferreterías) Diámetro. De 3.5 a 4 mm 3 mm Min. 20 mm Pared o soporte de pared 26 mm

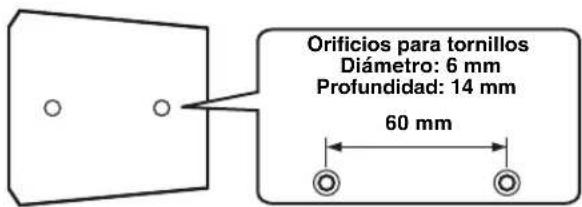

También puede utilizar los orificios para tornillos situados en la parte de abajo del altavoz para instalarlos con soportes comerciales para altavoces (si no desea utilizar el soporte que se suministra).

Orificios para tornillos Diámetro: 6 mm Profundidad: 14 mm 60 mm

Nota

Si ubica los altavoces demasiado cerca de un equipo de televisión CRT, se puede deteriorar el color de la imagen y aparecer interferencias. Si esto sucede, aleje el altavoz del equipo de televisión (más de 20 cm).

Esto no ocurre si se utiliza un televisor LCD o de plasma.

ADVERTENCIA

• El NS-B310 pesa 1.6 kg. No lo monte sobre en superficies de contrachapado ni en paredes de materiales poco robustos. Si lo hace, los tornillos podrían salirse y el altavoz caería al suelo. Esto puede dañar el altavoz o provocar heridas.
• No instale el altavoz en la pared con clavos, adhesivos ni cualquier otro sistema no incluido en este manual. El uso a largo plazo y las vibraciones podrían hacer que se caiga.
• Fije los cables de los altavoces al suelo o a la pared para evitar tropiezos y accidentes.

Para el NS-C310

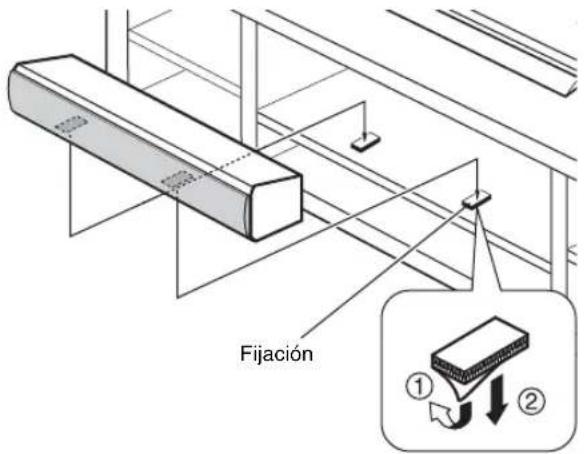

■Uso como altavoz central

Coloque el altavoz sobre una estantería o superficie estable. Para evitar que se caiga, coloque las fijaciones suministradas en cada esquina inferior del altavoz.

Fijación ① ②

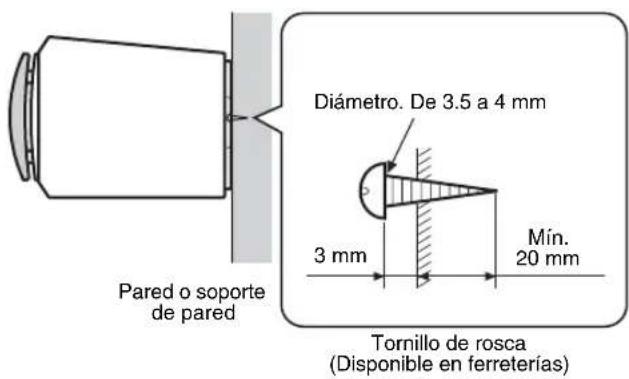

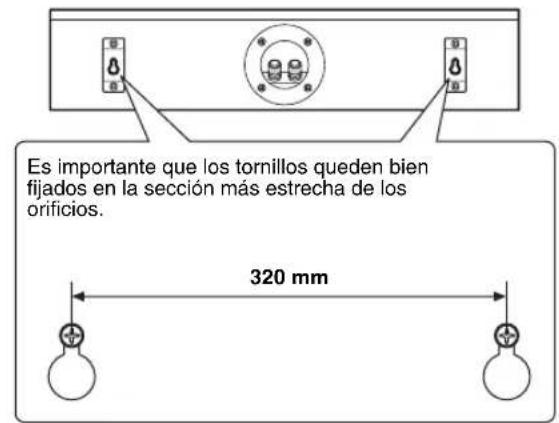

■Para montar los altavoces en una pared con el soporte de montaje en pared

Apriete los tornillos en una pared firme o en un soporte para pared, tal como se muestra en la figura. Seguidamente, cuelgue los orificios del soporte de pared en los tornillos.

Es importante que los tornillos queden bien fijados en la sección más estrecha de los orificios. 320 mm

Pared o soporte de pared Diámetro. De 3.5 a 4 mm 3 mm Mín. 20 mm Tornillo de rosca (Disponible en ferreterías)

Nota

Si ubica los altavoces demasiado cerca de un equipo de televisión CRT, se puede deteriorar el color de la imagen y aparecer interferencias. Si esto sucede, aleje el altavoz del equipo de televisión (más de 20 cm).

Esto no ocurre si se utiliza un televisor LCD o de plasma.

ADVERTENCIA

• El NS-C310 pesa 2.9 kg. No lo monte sobre en superficies de contrachapado ni en paredes de materiales poco robustos. Si lo hace, los tornillos podrían salirse y el altavoz caería al suelo. Esto puede dañar el altavoz o provocar heridas.
• No toque la superficie adhesiva con la protección quitada, ya que reducirá su efecto adhesivo.
• Limpie muy bien la superficie en la que colocará las fijaciones. Tenga en cuenta que el efecto adhesivo es menos si la superficie está sucia, húmeda o grasienta. Esto podría hacer caer el altavoz central.
• No instale el altavoz en la pared con clavos, adhesivos ni cualquier otro sistema no incluido en este manual. El uso a largo plazo y las vibraciones podrían hacer que se caiga.
• Fije los cables de los altavoces al suelo o a la pared para evitar tropiezos y accidentes.

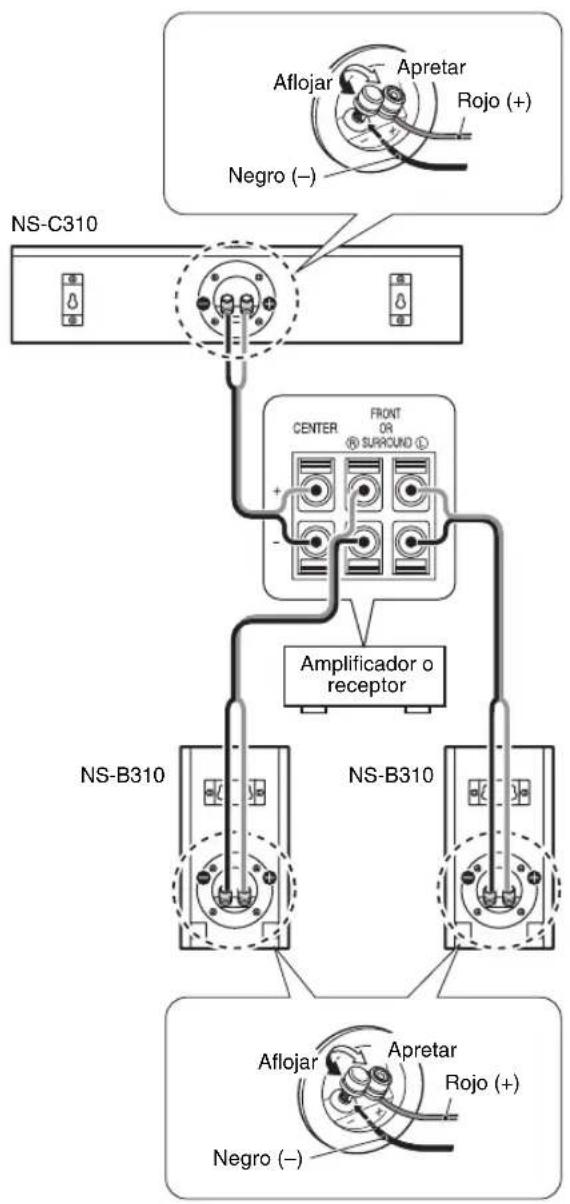

CONEXIONES CON EL AMPLIFICADOR

Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

NS-C310 Aflojar Apretar Rojo (+) Negro (−) CENTER OR SURROUND ① Amplificador o receptor NS-B310 NS-B310 Aflojar Apretar Rojo (+) Negro (−)

• Conecte los terminales de entrada tipo tornillo en la parte trasera de los altavoces a los terminales de salida de altavoz del amplificador (o receptor) con el cable de altavoz.
• Conecte los terminales (+) en el amplificador (o receptor) y los terminales (+) de cada altavoz; asegúrese de que los códigos de colores de los cables coincide. Conecte los terminales (−) en ambos componentes utilizando el otro lado del cable.
• Conecte un altavoz a los terminales izquierdos (marcados con la letra L) de su amplificador, y otro altavoz a los terminales derechos (marcados con la letra R), asegúrese de no invertir las polaridades (+, -). Si un altavoz se conecta con la polaridad invertida, el sonido no será natural y habrá ausencia de bajos.

■Cómo conectar:

1 Afloje el nudo.
2 Quite 10 mm de recubrimiento aislante en los extremos de cada cable del altavoz y tuérzalos con firmeza, tal como se indica a continuación.

3 Inserte el cable pelado.
4 Apriete el nudo y fije los cables. Tire ligeramente de los cables en el terminal para verificar que está firmemente conectado.

Notas

• No deje que los cables pelados se toquen; si lo hace, podría dañar el altavoz, el amplificador o ambos.
• No introduzca el recubrimiento aislante en el agujero. Puede que no salga el sonido.

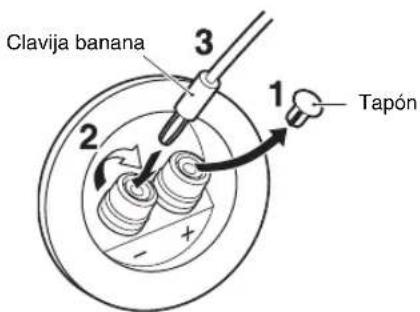

■Si utiliza una clavija banana

Nota

No quite esta cubierta si no va a utilizar una clavija banana.

Clavija banana 3 1 Tapón 2

1 Quite la tapa tirando de ella hacia usted.
2 Apriete el nudo del terminal.
3 Inserte la clavija banana en el terminal.

EXTRACCIÓN DE LA CUBIERTA

La cubierta tiene como finalidad proteger el altavoz; no obstante, si lo desca, puede extraerla.

La cubierta está fijada con imanes. Sujete el altavoz con una mano y tire con suavidad de la cubierta con la otra para extraerla.

NS-B310

• Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas.
• El reverso de la cubierta frontal tiene imanes pegados. Cuando extraiga la cubierta, no la coloque cerca de objetos que puedan verse afectados por campos magnéticos, como televisores CRT, relojes, tarjetas, disquetes, etc.

ESPECIFICACIONES

NS-B310

Tipo...... Sistema de altavoz de suspensión acústica de gama completa

Tipo de blindaje no magnético

Controlador .... Cono de gama completa de 8 cm × 2

Impedancia....6 Ω

Respuesta de frecuencia....80 Hz - 35 kHz (-10 dB)

- 50 kHz (-30 dB)

Potencia de entrada nominal.... 40 W

Potencia máxima de entrada 120 W

Sensibilidad.... 87 dB/2.83 V/m

Dimensiones (An × Al × Pr).... 107 × 200 × 127 mm

Peso....1.6 kg

NS-C310

Tipo...... Sistema de altavoces con suspensión acústica y 2 vías Tipo de blindaje no magnético

Controlador .... Woofer de cono de 6.5 cm × 4

Bafle de agudos con bóveda suave de 3 cm

Impedancia....6 Ω

Respuesta de frecuencia....90 Hz - 45 kHz (-10 dB)

- 100 kHz (-30 dB)

Potencia de entrada nominal.... 40 W

Potencia máxima de entrada 120 W

Sensibilidad.... 90 dB/2.83 V/m

Frecuencia de corte 6 kHz

Dimensiones (An × Al × Pr).... 440 × 94 × 125 mm

Peso....2.9 kg

• Especificaciones sujetas a cambios sin previo aviso debido a modificaciones del producto.
• Deberá asegurarse de no exceder los valores de potencia indicados anteriormente.
• El cable de altavoz no se incluye con este modelo.

Cuidados del altavoz

Cuando limpie esta unidad, no utilice productos químicos (como alcohol o disolventes): podrían dañar el acabado. Utilice un paño limpio y seco para la limpieza. Para las manchas más difíciles, humedezca un paño en agua, frote la mancha y seque la zona con el paño.

Garantía limitada para el Área Económica Europea (AEE) y Suiza

Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase en contacto por favor con el concesionario a quien adquirió el producto. Si usted tiene alguna dificultad, póngase en contacto por favor con la oficina representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios Web (http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido).

El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar el producto o cualquier pieza (o piezas) que tenga defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que éste no se fabrique más o se considere que las reparaciones resultan poco económicas.

Condiciones de la garantía

1. El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestre la fecha de la compra, el código del producto y el nombre del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva el derecho a no proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo éste con todos los gastos relacionados con el envío.
2. El producto DEBERÁ haber sido adquirido en el establecimiento de un concesionario Yamaha AUTORIZADO dentro del Área Económica Europea (AEE) o Suiza.
3. El producto no deberá haber sido sometido a ninguna modificación ni alteración, a menos que ésta haya sido autorizada por escrito por Yamaha.
4. De esta garantía se excluye lo siguiente:

a. El mantenimiento periódico y la reparación o sustitución de piezas debidos al desgaste natural.

b. Los daños debidos a:

(1) Reparaciones realizadas por el propio cliente o por un tercero que no cuente con ninguna autorización.
(2) Embalaje inadecuado o maltrato, cuando el producto está siendo transportado desde el lugar de residencia del cliente. Tenga en cuenta que el cliente es el responsable de embalar el producto adecuadamente cuando éste es devuelto para ser reparado.
(3) Mal uso, incluyendo, pero sin limitarse a: (a) no usar el producto de forma normal o no seguir las instrucciones de uso, mantenimiento y almacenamiento apropiadas indicadas por Yamaha, y (b) instalación o uso del producto de forma inconsistente con las normas técnicas o de seguridad vigentes en el país donde éste se utiliza.

(4) Accidentes, rayos, agua, fuego, ventilación inadecuada, fuga de pilas o cualquier otra causa fuera del control de Yamaha.

(5) Defectos del sistema en el que se incorpora este producto e/o incompatibilidad con productos de terceros.

(6) Uso de un producto importado en la EEA y/o Suiza, no por Yamaha, donde ese producto no cumple con las normas técnicas o de seguridad del país donde se usa y/o con la especificación estándar de un producto vendido por Yamaha en la EEA y/o en Suiza.

(7) Productos que no están relacionados con AV (audiovisual). (Los productos sujetos a la “Declaración de Garantía de AV de Yamaha” se definen en nuestro sitio Web http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido.)

1. Cuando las garantías del país donde se compra el producto y del país donde éste se usa son diferentes se aplicará la garantía del país donde se usa el producto.
2. Yamaha no se hará responsable de ninguna pérdida o daño directo, emergente o de cualquier otro tipo; sólo se hará responsable de la reparación o sustitución del producto.
3. Haga una copia de seguridad de cualquier configuración o datos personalizados, ya que Yamaha no se hará responsable de ninguna alteración o pérdida que tal configuración o datos puedan sufrir.
4. Esta garantía no afecta a los derechos legales del consumidor bajo las leyes nacionales aplicables vigentes, ni a los derechos del consumidor contra el concesionario surgidos de su contrato de venta/compra.
