ARXL 145 EU - Machine à laver HOTPOINT-ARISTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Hotpoint-Ariston
Modèle	ARXL 145 EU
Dimensions (L x H x P)	59,5 cm x 85 cm x 52,5 cm
Capacité de lavage	6 kg
Vitesse d'essorage maximale	1400 tours/minute
Pression d'eau	0,05 - 1 MPa (0,5 - 10 bar)
Raccordement électrique	Voir plaque signalétique sur la machine
Programmes de lavage	Anti-bactérien, Bonne Nuit, Bébé, Chemises, Soie/Voillages, Laine, Coton, Synthétique, MIX 30', MIX 15', Rinçage, Essorage, Vidange
Fonctions spéciales	Départ différé (jusqu'à 12 h), Repassage facile, Super rinçage, Super lavage
Niveau sonore	Non spécifié
Classe énergétique	Non spécifié
Consommation d'eau	Non spécifié
Entretien	Nettoyage du tiroir à lessive, de la pompe, contrôle du tuyau d'arrivée d'eau
Sécurité	Hublot verrouillé pendant le cycle, protection enfant (non spécifié), arrêt automatique en cas d'anomalie
Ouverture manuelle du hublot	Possible en cas de panne de courant (procédure décrite dans la notice)

FOIRE AUX QUESTIONS - ARXL 145 EU HOTPOINT-ARISTON

Que faire si le lave-linge ne s'allume pas ?

Vérifiez que la fiche est bien branchée et qu'il n'y a pas de panne de courant. Assurez-vous d'avoir enfoncé la touche MARCHE/ARRÊT. Si le problème persiste, attendez 1 minute après avoir débranché, puis réessayez.

Pourquoi le cycle de lavage ne démarre-t-il pas ?

Vérifiez que le hublot est bien fermé, que la touche MARCHE/PAUSE a été enfoncée et qu'aucun départ différé n'est programmé. Assurez-vous que le robinet d'eau est ouvert.

Comment résoudre un problème d'arrivée d'eau ?

Vérifiez que le robinet d'eau est ouvert, que le tuyau d'arrivée n'est pas plié et que la pression est suffisante. Si le voyant de la première phase clignote, cela indique un manque d'eau.

Que faire si la machine vidange et prend l'eau en continu ?

Assurez-vous que le tuyau de vidange est installé à une hauteur de 65 à 100 cm du sol et que son extrémité n'est pas plongée dans l'eau. Si le problème persiste, installez un anti-siphon.

Pourquoi la machine ne vidange-t-elle pas ou n'essore-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Si la fonction Repassage facile est activée, appuyez sur MARCHE/PAUSE pour terminer le cycle. Certains programmes nécessitent une vidange manuelle.

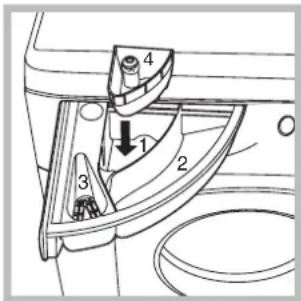

Comment nettoyer le tiroir à produits lessiviels ?

Soulevez le tiroir et tirez-le vers vous pour le sortir. Lavez-le à l'eau courante. Effectuez cette opération régulièrement pour éviter les obstructions.

Comment accéder à la pompe pour la nettoyer ?

Débranchez la machine, démontez le panneau avant à l'aide d'un tournevis, puis dévissez le couvercle de la pompe (tourner dans le sens inverse des aiguilles d'une montre). Nettoyez l'intérieur et revissez. Remontez le panneau.

Que faire en cas d'excès de mousse ?

Utilisez une lessive spéciale pour lave-linge et respectez les doses recommandées. Un excès de lessive peut provoquer une mousse excessive. Si le problème persiste, réduisez la quantité de lessive.

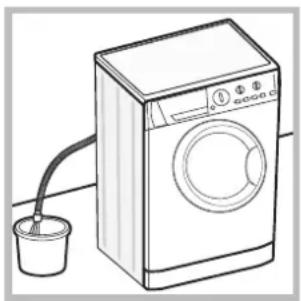

Comment ouvrir le hublot en cas de panne de courant ?

Débranchez la machine. Vérifiez que le niveau d'eau est inférieur à l'ouverture. Démontez le panneau avant, tirez la languette plastique vers vous, puis vers le bas et ouvrez le hublot simultanément. Remontez le panneau.

Quels programmes utiliser pour les vêtements en laine ?

Utilisez le programme Laine (programme 11). Ce programme est adapté aux vêtements en laine, y compris ceux étiquetés 'lavage à la main uniquement'. Charge maxi 1,5 kg, température 40°C, vitesse d'essorage 600 tours/min.

MODE D'EMPLOI ARXL 145 EU HOTPOINT-ARISTON

Déballage et mise à niveau

Raccordements eau et electricite

Premier cycle de lavage

\section*{Caracteristiques techniques}

Description du lave-linge et demarrage d'un programme, 4-5

Bandeau de commandes

Voyants

Démarrage d'un programme

Programmes,6

Tableau des programmes

Personalisations, 7

Sélection de la température

Selection de l'essorage

Fonctions

Produits lessiviels et linge, 8

Tiroir à produits lessiviels

Cycle blanchissage

Triage du linge

Linge ou vêtements particuliers

Système d'équilibrage de la charge

Précautions et conseils, 9

Sécurité générale

Mise au rebut

Ouverture manuelle du hublot

Coupure de l'arrivee d'eau et du courant

Nettoyage du lave-linge

Nettoyage du tiroir à produits lessiviels.

Entretien du hublot et du tambour

Nettoyage de la pompe

Contrôle du tuyau d'arrivée de l'eau

Anomalies et remèdes, 11

Assistance, 12

Hotpoint

ARISTON

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des consels correspondants.
! Lire attentivement les instructions: elles fournissent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Déballage et mise à niveau

Déballage

1. Deballer le lave-linge.
2. Contrôler que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîné, ne pas le raccorder et contacter le vendeur.

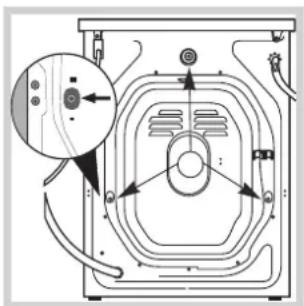

1. Enlever les 3 vis de protection servant au transport, le caoutchouc et la cale, places dans la partie arrête (voir figure).

2. Boucher les trouss à l'aide des bouchons plastique foumis.

3. Conserver toutes ces pieces: il faudra les remonter en cas de transport du lave-linge.

! Les pieces d'emballage ne sont pas des jouets pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

1. Si le sol n'est pas parfaitement horizontal, visser ou dévisser les pieds de réglage avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesure sur le plan de travail, ne doit pas dépasser 2^ .

Une bonne mise à niveau garantit la stabilité de l'appareil et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, régler les pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d'arrivée de l'eau

1. Monter le joint A sur l'extrémité du tuyau d'alimentation et le visser à un robinet d'eau froide à embout filtré 3/4 gaz (voir figure).

Faire couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccorder le tuyau d'arrivée de l'eau au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrrière en haut à droite (voir figure).

2. Attention à ce que le tuyau ne soit pas pié ou écrase.
   ! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caracteristiques techniques (voir page ci-contre).
   ! Si la longueur du tuyau d'alimentation ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé.
   N'tilisier que des tuyaux neufs.
   Utiliser leurs qui sont fournis avec l'appareil.

Raccordement du tuyau de vidange

Raccorder le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale places à une distance du sol comprise entre 65 et 100 cm;

ou bien l'accrocher a un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

! L'utilisation d'un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu'il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que:

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur;
• la prise est bien apte à supporter la puissance maximale de l'appareil indiquée dans le tableau des Caracteristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caracteristiques techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas etre installe dehors, meme a I'abri, car il est tres dangereux de le laisser exposé a la plue et aux orages.

!Après installation du lave-linge, la prise de courant doit être facilement accessible.

!N'tutiliser ni rallonges ni prises multiples.

!Le cable ne doit etre ni plie ni trop ecrase.

! Le cable d'alimentation ne doit être remplace que par des techniciens agreés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l'appareil, effectuer un cycle de lavage avec un produit lessiviel mais sans linge et selectionner le programme 1.

Caracteristique techniques
Modèle	ARXL 145
Dimensions	largeur 59,5 cmhauteur 85 cmprofondeur 52,5 cm
Capacité	de 1 à 6 kg
Raccordements électriques	Voir la plaque signalétique appliquée sur la machine
Raccordements hydrauliques	pression maximale 1 MPa (10 bar)pression minimale 0,05 MPa (0,5 bar)capacité du tambour 46 litres
Vitessed'essorage	jusqu'à 1400 tours minute
Programmes de contrôle selon la norme EN 60456	programme 6;température 60°C;effectué avec une charge de 6 kg.
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 89/336/CEE du 03/05/89(Compatibilité electromagnétique) et modifications suivantes- 2006/95/CE (Basse Tension)- 2002/96/CE

Description du lave-linge et démarrage d'un programme

FR

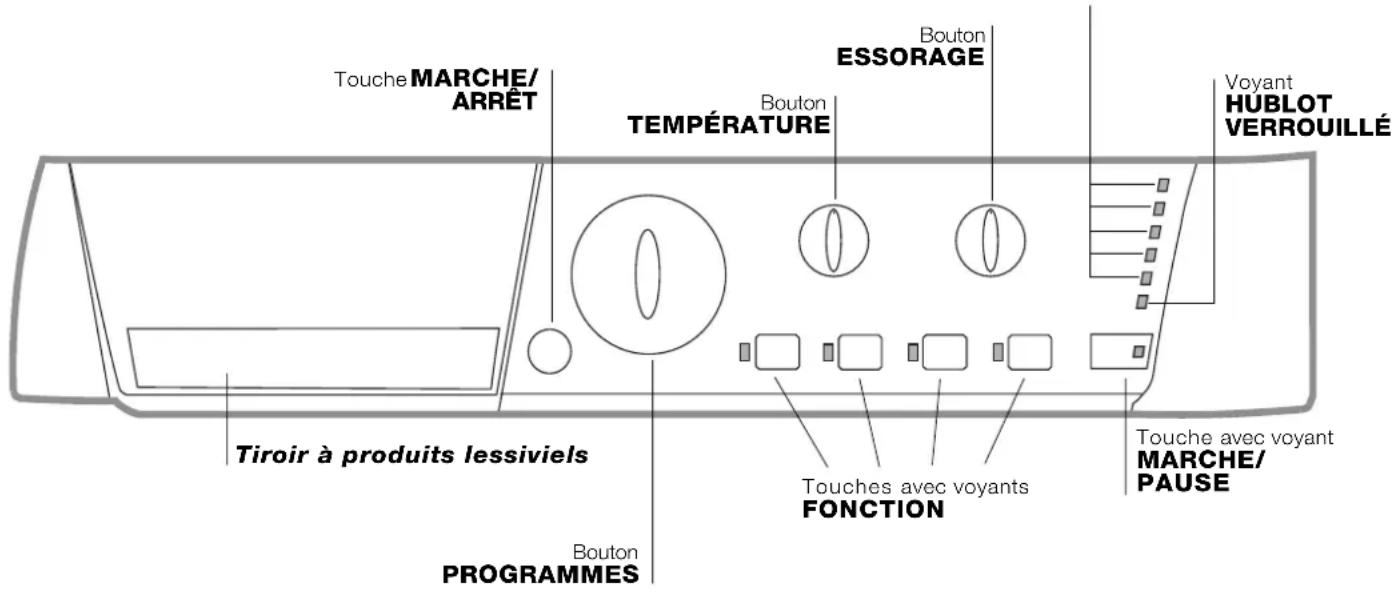

Bandeau de commandes
Voyants DEROULEMENT CYCLE/DEPART DIFFERÉ

Tiroir à produits lessiviels: pour charger les produits lessiviels et les additifs (voir "Produits lessiviels et linge"). Une légende des programmes est consultable à tout moment à l'intérieur du tiroir.

Touche MARCHE/ARRÉT: pour allumer ou éteindre le lave-linge.

Bouton PROGRAMMES: pour selectionner les programmes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour selectionner les fonctions disponibles. Levoyant correspondant à la fonction selectionnée restera allumé.

Bouton TEMPERATURE: pour sélectionner la température ou un lavage à froid (voir "Personnalisations").

Bouton ESSORAGE: pour selectionner l'essorage ou le supprimer (voir "Personnalisations").

Voyants DEROULEMENT CYCLE/DEPART DIFFER: pour suivre le stade d'avancement du programme de lavage.

Levoyant allumé indique la phase de lavage en cours.

Si la fonction "Départ différé" (départ différé) a été selectionnée, ils indiquent le temps restant jusqu'au démarrage du programme (voir page ci-contre).

Voyant HUBLOT VERROUILLE: indique si la port est verrouillée (voir page ci-contre).

Touche avecvoyant MARCHE/PAUSE: pour demarrer les programmes ou les interrompre momentanement.

N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant HUBLOT VERROUILLE est étéint, on peut ouvrir la porte.

Pour faire redémarrer le lavage exactement de l'endetroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

Voyants

Les voyants fournissant des informations importantes. Voilà ce qu'ils signalement:

Départ différé

Si la fonction "Départ différé" a été activée (voir "Personnalisations"), levoyant correspondant au temps sélectionné se mettra à clignoter, après avoir lancé le programme :

Au fur et à mesure que le temps passé, le temps restant est affché avec clignotement du voyant correspondant.

Quand le temps selectionné touche à sa fin, le voyant clignotant s'eteint et le programme selectionné démarre.

Voyants phase en cours

Une fois que le cycle de lavage seLECTIONné a démarré, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Touches fonction et voyants correspondants

La selection d'une fonction entraine l'allumage du voyant correspondant.
Si la fonction selectionnelle est incompatible avec le programme selectionné, le voyageant correspondant se met à clignoter et la fonction n'est pas activée.
En cas de selection d'une fonction incompatible avec une autre précédément selectionnée, la seule a été activée sera cette choses en dernier.

O Voyant hublot verrouille:

Levoyant allumé indique que le hublot est verrouillé pour empêcher toute ouverture accidentelle. Pour éviter d'endommager l'appareil,attendre que le voyant cette de clignoter avant d'ouvrir la porte.

N.B: si la fonction DÉPART DIFFÉRÉ est activée, le hublot ne s'ouvre pas. Pour l'ouvrir il faut appuyer sur la touche MARCHE/PAUSE qui met l'appareil en pause.

! Un clignotement rapide duvoyant MARCHE/PAUSE (orange) simultané à celui des fonctions signale une anomalie (voir "Anomalies et remèdes").

Démarrage d'un programme

1. Allumer le lave-linge en appuyant sur la touche MARCHE/ARRÉT. Tous les voyants s'allument pendant quelques secondes puis s'éteignent, seul levoyant MARCHE/PAUSE flashe.
2. Charger le linge et fermer le hublot.
3. Sélectionner à l'aide du bouton PROGRAMMES le programme désiré.
4. Sélectionner la température de lavage (voir "Personnalisations").
5. Sélectionner la vitesse d'essorage (voir "Personnalisations").
6. Verser les produits lessiviels et les additifs (voir "Produits lessiviels et linge").
7. Sélectionner les fonctions désirées.
8. Appuyer sur la touche MARCHE/PAUSE pour demarrer le programme, le voyant correspondant vert restera allumé en fixe.

Pour annuler le cycle selectionne, appuyer sur la touche MARCHE/PAUSE pour placer l'appareil en pause etCHOISIR un nouveau cycle.
9. A la fin du programme, le voyant END s'allume. Le voyant HUBLOT VERROUILLE s'eteint pour signaler que le hublot peut etre ouvert.Sortir le linge et laisser le hublot entrouvert pour faire secher le tambour.

Eteindre le lave-linge en appuyant sur la touche MARCHE/ARRET.

Tableau des programmes

Programmes	Description du Programme	Temp. maxi. (°C)	Vitesse maxi(tours minute)	Produits lessiviels			Charge maxi(Kg)	Durée cycle
				Javel	Lavage	Assouplissant
Programmes SpécaI
6	Anti-bactérien: blancs extrêment sales.	90°	1400	●	●	●	6	165
6	Anti-bactérien (1): blancs et couleurs résistantes très sales.	60°	1400 -		●	●	6	137
7	Bonne Nuit: couleurs délicates peu sales.	40°	800 -		●	●	4	290
8	Bébé: couleurs délicates très sales.	40°	800 -		●	●	2 118
9	Chemises	40°	600 -		●	●	2	70
10	Soie/Voillages: pour linge en soie, viscose, lingerie.	30°	0	-	●	●	1	55
11	Laine: pour laine, cachemire, etc.	40°	600 -		●	●	1,5	55
Programmes Quotidien
1	Coton: blancs et couleurs résistantes très salesi.	60°	1400	●	●	●	6	122
1	Coton (2):blancs et couleurs délicates très sales.	40°	1400	●	●	●	6 115
2	Coton (3):blancs peu sales et couleurs délicates.	40°	1400	●	●	●	6	85
3	Synthétique: couleurs résistantes très sales.	60°	800		●	●	2,5	85
3	Synthétique: couleurs résistantes peu sales.	40°	800 -		●	●	2,5	70
4	MIX 30': pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800		●	●	3	30
5	MIX 15': pour rafraîchir rapidement du linge peu sale (ne convient pas pour la laine, la soie et le linge à laver à la main).	30°	800		●	●	1,5	15
Cycle
A	Rinçage	-	1400	-	-	●	6	36
B	Rinçage délicat	-	800	-	-	●	2,5	31
C	Essorage	-	1400	-	-	-	6	16
D	Essorage délicat	-	800	-	-	-	2,5	12
E	Vidange	-	0	-	-	-	6	2

Les données dans le tableau sont reprises à titre indicatif.

Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme EN 60456: selectionner le programme 6 et une température de 60^ .
2) Programme coton long: selectionner le programme 1 et une température de 40^ .
3) Programme coton court: Sélectionner le programme 2 et une température de 40^ .

Programmes spéciaux

Anti-bacterien (programme 6). Un programme haute températures qui prévoit l'utilisation de produits javelisés à des températures supérieures à 60^ . Pour blanchir, verser le produit javelisé, les lessives et les additifs dans les compartments correspondants (voir paragraphe "Tiroir à produits lessiviels").

Bonne nuit (programme 7). C'est un cycle silencieux qui permet de faire fonctionner le lava-linge la nuit quand le tarif d'électricité est plus bas. Ce programme est spécialement concu pour les synthétiques et le coton. A la fin du cycle l'appareil s'arrête, cuve pleine. Pour proceder à l'essorage et à la vidange, appuyer sur la touche MARCHE/PAUSE, à défaut, l'appareil procédera automatiquement au bout de 8 heures à l'essorage et à la vidange de l'eau.

Bébe (programme 8). Programme spécial, idéal pour le lavage des vêtements d'enfants souvent très sales, il elimine toute trace de lessive du linge pour protéger leur peu délicate et éviter tout risque d'allergie. Spécialement concu pour diminuer la charge bacteriienne, ce cycle utilise une plus grande quantité d'eau et optimise l'effet des additifs désinfectants spécifiques ajoutés à la dessive.

En fin de lavage, l'appareil fait tourné le tambour lentement pour éviter de froisser le linge. Pour compléter le cycle appuyer sur la touche MARCHE/PAUSE.

Mix 30' (programme 4) spécialement concu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. La sélection de ce programme (4 à 30^ ) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Mix 15' (programme 5) spécialement concu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des economies d'énergie et de temps. La sélection de ce programme (5 à 30^ ) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge.

Sélection de la température

Tourner le bouton TEMPERATURE pour selectionner la temperature de lavage (voir Tableau des programmes). La temperature peut etre abaisee jusqu'au lavage a froid ( 8).

La machine interdira automatiquement toute selection d'une température supérieure à la température maximale prévue pour chaque programme.

Sélection de l'essorage

Tourner le bouton ESSORAGE pour selectionner la vitesse d'essorage du programme selectionné.

Les vitesses maximes prévues pour les programmes sont:

Programmes Vitesse maximale

Synthétiques 800 tours/minute

Laine 600 tours/minute

Soie vidange seule

La vitesse d'essorage peut etre réduite ou l'essorage supprimé en selectionnant le symbole

La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour chaque programme.

Fonctions

Les differentes fonctions de lavage prevues par le lave-linge permettent d'obtenir la propriété et le blanc souhaités. Pour activer les fonctions:

1. appuyer sur la touche correspondant à la fonction désirée;
2. l'allumage duvoyant correspondant signale que la fonction est activée.

Remarque: Le clignotement rapide duvoyant signale que la fonction correspondante n'est pas disponible pour le programme selectionné.

Départ différé

Pour différer la mise en marche de la machine jusqu'à 12 heures.

Appuyer plusieurs fois de suite sur la touche jusqu'à ce que le voyant correspondant au retard souhaité s'allume. A la cinquième pression sur la touche, la fonction se désactive.

N.B: ÀpRES avoir appuyé sur la touche MARCHE/PAUSE, le retard programme ne peut être modifié que pour le diminuer.

Il est activé avec tous les programmes.

a Repassage facile

En cas de selection de cette fonction, le lavage et l'essorage seront dûment modifiés pour réduire le froissage. En fin de cycle, le lava-linge fait tourner le tambour lentement, le voyant de la fonction REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent à clignoter (orange), la phase END reste allumée en fixe. Pour compléter le cycle, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

Pour le programme Soie (10) l'appareil arrive au bout du cycle en laissant le linge tremper, le voyant de la fonction REPASSAGE FACILE et celui de MARCHE/PAUSE se mettent a clignoter (orange), la phase RINCAGE reste allumée en fixe. Pour vidanger I'eau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche REPASSAGE FACILE.

! Cette option n'est pas activable avec les programmes 4, 5, 6, 7, 8, 11, C, D, E.

Super rincage

La selection de cette fonction permet d'augmenter l'efficacité du rincege et d'éliminer toute trace de dessive. Elle est très utile en cas de peaux particulièrement sensibles.

!Cette option n'est pas activable avec les programmes 4, 5, C, D, E.

Super lavage

Grace a l'utilisation d'une plus grande quantite d'eau au cours de la phase initiale du cycle et a l'emploi de davantage de temps, cette fonction permet d'obtenir un lavage tres performant.

!Cette option n'est pas activable avec les programmes 4,5,6,10,11A,B,C,D,E.

Produits lessiviels et linge

FR

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel: un excess de dessive ne lave pas moins, il incruste l'intérieur du lave-linge et pollue l'environnement.

! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

Sortir le tiroir a produits lessiviels et verser la lessive ou l'additif comme suit.

bac 1: Lessive prélavage (en poudre)

Avant d'introduire la lessive, s'assurer que le bac supplémentaire 4 n'est pas present.

bac 2: Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

bac 3:Additifs (assouplissant,etc.)

L'assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4: Produit javelisé

Cycle blanchissage

Le blanchissage n'est possible qu'vec les programmes 1,2,6.

Verser le produit javelisé dans le bac supplémentaire 4, la lessive et l'assouplissant dans les bacs correspondants, puis seLECTIONner un des programmes sus-indiqués.

Conseillé en cas de linge en coton très sale.

Triage du linge

• Trier correctement le linge d'après:

• le type de textile / le symbole sur l'étiquette.

• les couleurs: séparer le linge coloré du blanc.

Vider les poches et controler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au poids de linge sec :

Textiles résistants: 6 kg max.

Textiles synthétiques: 2,5 kg max.

Textiles délicats: 2 kg max.

Laine: 1,5 kg max.

Combien pèse le linge ?

1 drap 400-500 g
1 taie d'oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Chemises: selectionner le programme 9 approprié au lavage de chemises de couleurs et textiles différents.

Il en prend le plus grand soin en réduisant le froissage.

Soie: selectionner le programme de lavage spécial 10 pour vêtements en soie. Il est conseilé d'utiliser une lessive spéciale pour linge délicat.

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Sélectionner le programme 10.

Laine: Hotpoint/Ariston est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l'étiquette "lavage à la main uniquement". © Grace au programme 11 on peut donc laver à la machine, en toute tranquilité, tous les vêtements en laine (max. 1,5 kg) avec des performances de lavage optimales.

Système d'équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n'est toujours pas correctement équilibrée, l'appareil procèle à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfére procéder à la répartition du linge plutilt qu'à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pieces de linge.

! Ce lave-linge a ete concu et fabriqued conformement aux normes internationales de segurite. Ces consignes sont fournies pour des raisons de segurite, il faut les dire attentivement.

Sécurité générale

• Cét apparéil est concu pour un usage domestique.
• Ce lave-linge ne doit être utilisé que par desadultes en suivant les instructions reportées dans ce mode d'emploi.
• Ne jamais toucher l'appareil si l'on est pieds nus et si les mains sont mouillées ou humides.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée.
• Ne pas toucher à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, éviter à tout prix d'acceder aux mécanismes internes pour tenter une réparation.
• Veiller à ce que les enfants ne s'approchant pas de l'appareil pendant son fonctionnement.
• Pendant le lavage, le hublot a tendance à se réchauffer.
• Deux ou trois personnes sont nécessaires pour déplacer l'appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd.
• Avant d'introduire le linge, s'assurer que le tambour est bien vide.

Mise au rebut

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière à ce que les emballages puissant être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est appossee sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Ouverture manuelle du hublot

A défaut de pouvoir ouvrir la portehublot à cause d'une panne de courant pour éndre le linge, procédér comme suit :

1. débrancher la fiche de la prise de courant.
2. s'assurer que le niveau de l'eau à l'intérieur de l'appareil se trouve bien au-dessous de l'ouverture du hublot, si ce n'est pas le cas vider l'eau en excès à travers le tuyau de vidange dans unseau comme illustré voir figure.

1. démonter le panneau situé à l'avant du lave-linge à l'aide d'un tournevis (voir figure).

1. se servir de la languette indiquée, tirer vers soi jusqu'à ce que le tirant en plastique se dégage de son cran d'arrêt; tirer ensuite vers le bas et ouvrir l'hublot en même temps.
2. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage. Cela réduit l'usure de l'installation hydraulique du lave-linge et évite tout danger de fuites.
• Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d'eau tiède et de savon. N'utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels.

Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure).
Le laver à l'eau courante; effectuer cette opération assez souvent.

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

S'assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour acceder à cette préchambre:

1. démonter le panneau situé à l'avant du lavelinge à l'aide d'un tournevis (voir figure);

2.devisser le couvercle en le tournant dans lesens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'ecoule;

1. nettoyer soigneusement l'intérieur;
2. revisser le couvercle;
3. remonter le panneau en veillant à bien enfilier les crochets dans les fentes prévues avant de le pousser contre l'appareil.

Contrôle du tuyau d'arrivée de l'eau

Contrôler le tuyau d'alimentation au moins une fois par an. Proceder à son remplacement en cas de craquements et de fissures: car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

! N'utiliser que des tuyaux neufs.

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d'appeler le Service de dépannage (voir "Assistance"), contrôle s'il ne s'agit pas par hasard d'un problème facile à résoudre à l'aide de la liste suivante.

FR

Anomalies:

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau (le voyant de la première phase de lavage clignote rapidement).

Le lave-linge prend l'eau et vidange continuellement.

Le lave-linge ne vidange pas et n'essore pas.

Le lave-linge vibre beaucouppendant I'essorage.

Le lave-linge a des fuites.

Levoyant MARCHE/PAUSE (orange) ainsi que les voyants des fonctions clignotent rapidement.

Il y a un excès de mousse.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.

Le hublot n'est pas bien fermé.
- La touche MARCHE/ARRÉT n'a pas été enforcée.
- La touche MARCHE/PAUSE n'a pas ete enfoncée.
Le robinet de I'eau n'est pas ouvert.
- Un département différé a été seLECTIONné (voir "Personnalisations").

• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Let tuyau est plie.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
  La pression n'est pas suffisante.

• La touche MARCHE/PAUSE n'a pas ete enfoncée.

• Le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir "Installation").

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir "Installation").
  L'évacuation murale n'a pas d'event.

Si après ces vérifications, le problème persiste, fermer le robinet de l'eau, éteindre la machine et appeler le service Assistance. Si l'appointement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l'eau continualement. Pour supprimer cet inconvenient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la faire partir manuellement.
• La fonction REPASSAGE FACILE est activée: pour compléter le programme, appuyer sur la touche MARCHE/PAUSE ("Personnalisations").
• Le tuyau de vidange est plié (voir "Installation").

• La conduite d'évacuation est bouchée.

• Le tambour n'a pas ete debloque comme il faut lors de I'installation du lave-linge (voir "Installation").

• Le lave-linge n'est pas posé à plat (voir "Installation").

• Le lave-linge est coincide entre des meubles et le mur (voir "Installation").

• Le tuyau d'arrivée de l'eau n'est pas bien visse (voir "Installation").

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir "Entretien et soin").

• Le tuyau de vidange n'est pas bien fixé (voir "Installation").

• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si I'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable).
• La quantité utilisée est excessive.

Avant d'appeler le service après-vente:

• Verifier si on ne peut pas résoudre l'anomalie par ses propres moyens (voir "Anomalies et Remedes");
• Remetre le programme en marche pour contrôler si l'inconvénient a disparu;
• Autrement, contacter le Centre d'Assistance technique agrée au numero de téléphone indiqué sur le certificat de garantie.

!Ne jamais s'adresser à des techniciens non agreés.

Communique:

• le type de panne;
• le modele de l'appareil (Mod.);
• son numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l'arrière du lave-linge et à l'avant quand on ouvre la porte hublot.

Nederlands

Inhoud

Installatie, 14-15
