MODE D'EMPLOI LS5200 ONKYO

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs

(C) Copyright 2016 Onkyo & Pioneer Corporation Japan. All rights reserved.

http://www.onkyo.com/privacy/F R Avant de démarrer Ce que contient la boîte 2 Nom des piècesPanneau frontal 4Panneau arrière 5Télécommande 6 Afficheur 7 Enceintes avant 8Caisson de basse 9Installation1. Raccorder les enceintes 10 2. Raccorder le téléviseur 12

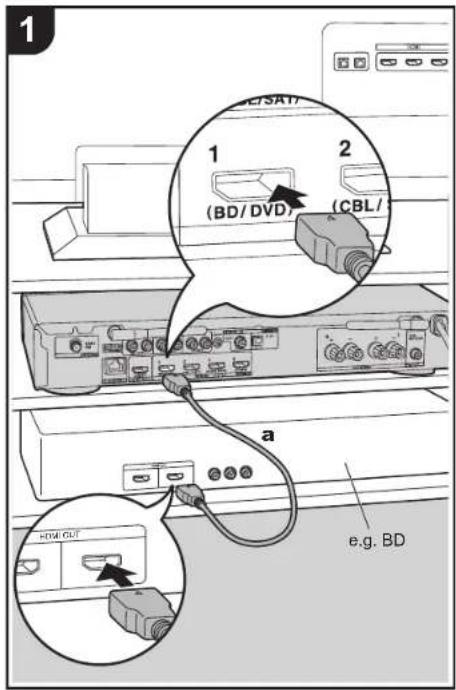

3. Raccorder les appareils AV HDMI 13

4. Raccorder les Appareils Audio 14 5. Raccorder d'autres câbles 15Configuration initialeConfiguration initiale avec l'assistant de démarrage automatique 16LectureLecture d'un appareil AV 18Radio Internet 19Spotify 20Music Server 21Périphérique de stockage USB 23AirPlay ® 25Lecture BLUETOOTH ® 26Écoute de la radio FM/DAB 27Modes d'écoute 30Menu Rapide 31Autres fonctions 32Configuration avancéeMenu configuration 33Mise à jour du micrologicielMise à jour du micrologiciel 45Autres Dépannage 48 Caractéristiques générales 53À propos de l’interface HDMI 55 Informations relatives à la licence et à la marque commerciale 56

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

2.1ch HOME CINEMA SYSTEM LS5200

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Avant de démarr er Ce que contient la boîte

Appareil principal (TX-L20DWL) (1)

Enceintes avant (SKM-648) (2)

Caisson de basse (SKW-B50) (1)

Télécommande (RC-934R) (1), piles (AAA/R03) (2)

Câble d'enceinte (3 m) (2)

Cales pour les enceintes avant (8)

Support du montage mural pour enceintes avant (2)

Vis pour le support du montage mural (M5k10) (2)3

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

0 Le cordon d'alimentation devra être branché uniquement lorsque tous les autres

raccordements seront effectués.

0 Nous n’acceptons en aucun cas la responsabilité des dommages résultant d'une

connexion à des équipements fabriqués par d'autres sociétés.

0 Des fonctionnalités peuvent être mises en place par des mises à jour du micrologiciel et

des services de fournisseurs pourraient cesser, ce qui signifie que certains services

réseau ainsi que leurs contenus pourraient devenir inaccessibles dans le futur. De plus,

les services disponibles peuvent être différents en fonction de votre lieu de résidence.

0 Les spécifications et l'aspect peuvent changer sans préavis.

Cordon d'alimentation (pour le caisson de basse) (1)

Cales pour le caisson de basse (4)4

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

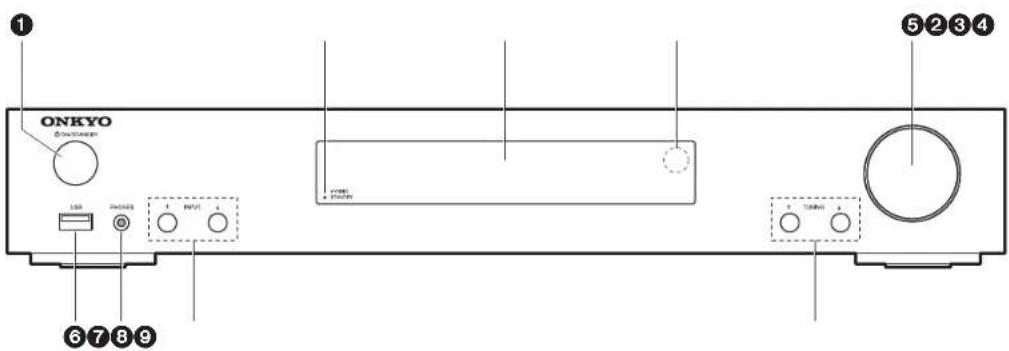

F R Nom des pièces Panneau frontal

1. Touche Í ON/STANDBY : Permet la mise en marche ou en veille de l'appareil.

2. Témoin HYBRID STANDBY : S’allume si l’appareil se met en mode veille lorsque les

fonctions activées continuent de fonctionner alors que cet appareil est en veille, comme HDMI Standby Through et Network Standby.3. Affichage (ÄP7)4. Capteur de la télécommande5. Molette du volume : Permet de régler le volume.6. Port USB: Un appareil de stockage USB est connecté afin que les fichiers musicaux qu'il contient puissent être lus. Vous pouvez également fournir l’alimentation (maximum 5 V/ 1 A) aux périphériques USB avec un câble USB. 7. Prise PHONES : Permet de brancher un casque stéréo avec une mini fiche (φ3,5 mm).

8. Touche INPUT43 : Permet de changer l'entrée à lire. (BD/DVD / CBL/SAT / GAME / STRM BOX / CD / TV / PHONO / DAB / FM / NET / USB / BLUETOOTH) 9. Touches TUNING43 : Permet de sélectionner la fréquence des stations de radio FM/

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres 5

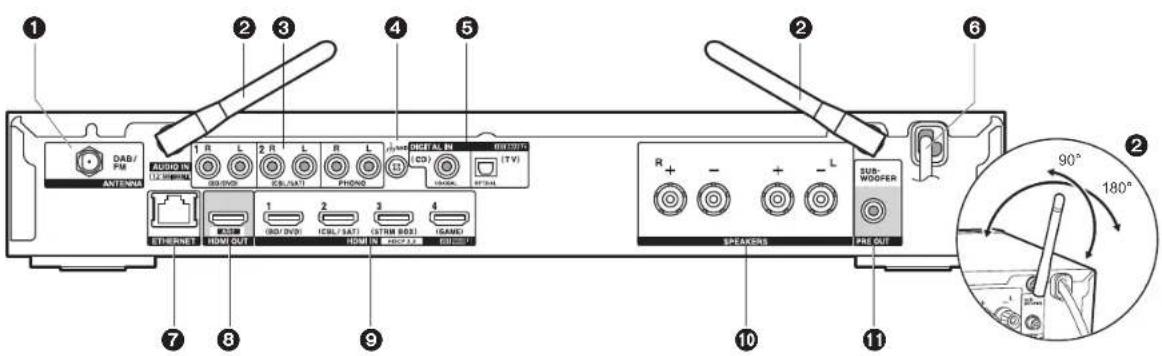

F R Panneau arrière 1. Prise ANTENNA DAB/FM : Sert à raccorder l’antenne fournie. 2. Antenne sans fil : À lever pour la connexion Wi-Fi ou pour utiliser un périphérique compatible BLUETOOTH. L'illustration montre l'amplitude de déplacement de l'antenne sans fil. N'essayez pas de la déplacer au-delà de cette amplitude car vous pourriez la casser. 3. Prises AUDIO IN : Entrée des signaux audio composante AV avec un câble vidéo analogique.4. Borne GND : Le fil de terre de la platine tourne-disque est connecté. 5. Prises DIGITAL IN OPTICAL/COAXIAL : Entrée des signaux audio numérique composante TV ou AV avec un câble optonumérique ou un câble coaxial numérique.6. Cordon d’alimentation 7. Port ETHERNET : Permet de se connecter au réseau à l'aide d'un câble Ethernet.

8. Prise HDMI OUT : Sert à raccorder un câble HDMI pour transférer des signaux vidéo et des signaux audio vers un téléviseur. 9. Prises HDMI IN : Entrée des signaux vidéo et des signaux audio avec un câble HDMI raccordé à un appareil AV. 10. Bornes SPEAKERS : Permet de raccorder les enceintes avec les câbles d'enceinte fournis. 11. Prise SUBWOOFER PRE OUT : Permet de raccorder un caisson de basse sous tension avec un câble pour caisson de basse.

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

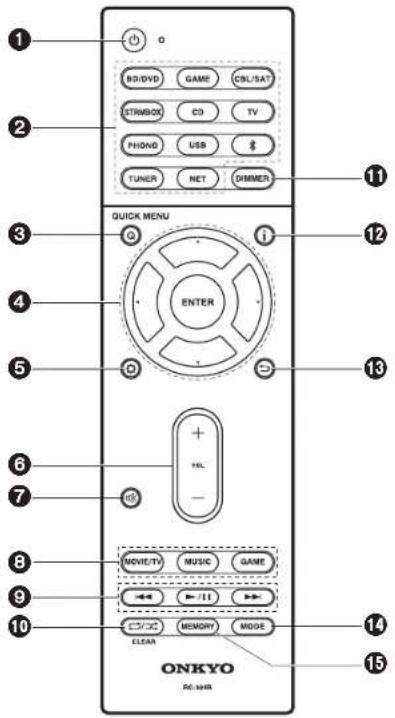

1. Touche Í : Permet la mise en marche ou en veille de l'appareil. 2. Boutons de sélections d'entrée : Change l'entrée à lire. 3. Touche Q (QUICK MENU) : Permet d'effectuer des réglages communs sur l'écran du téléviseur. (ÄP31) 4. Touches du curseur et ENTER : Sélectionner l’élément à l’aide des touches du curseur et appuyer sur ENTER pour confirmer.5. Touche : Affiche le menu Setup. (

6. Touches volume : Vous permet d'ajuster le volume. Cette touche permet également l'annulation de la mise en sourdine. 7. Touche : Mise temporaire de l'audio en sourdine. Appuyer une nouvelle fois pour annuler la mise en sourdine. 8. Touches mode d’écoute : Permet de sélectionner le mode d'écoute. (ÄP30)

9. Touches Lecture : Permet de démarrer la lecture du Music Server ou de l'USB.

10. Touche : Vous pouvez démarrer la répétition de lecture ou la lecture aléatoire du Music Server ou de l'USB. Touche CLEAR : Supprime tous les caractères que vous avez saisis sur l'écran du téléviseur. 11.

Touche DIMMER : Permet de régler la luminosité de l'afficheur sur trois niveaux. Il ne peut pas être complètement éteint. 12. Touche : Modifie l'information affichée. 13. Touche : Permet à l’affichage de revenir à son état précédent durant le réglage. 14. Touche MODE : Permute entre la syntonisation automatique et la syntonisation manuelle d'une station FM. 15. Touche MEMORY : Utilisé pour mémoriser les stations de radio FM/DAB. 

Environ 5 m (16 pi)> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres 7

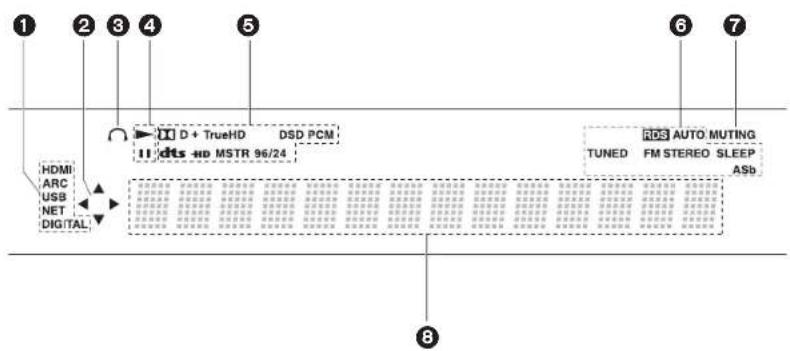

F R Afficheur 1. S'allume sous les conditions suivantes.HDMI : Les signaux numériques entrent et sont sélectionnés. ARC : Les signaux audio provenant du TV compatible ARC entrent et sont sélectionnés.

USB : Lorsque "USB" est sélectionné avec le sélecteur d'entrée et que l'appareil est raccordé par USB et que le périphérique USB est sélectionné. Clignote si l'USB n’est pas correctement branché. NET : Lorsque "NET" est sélectionné avec le sélecteur d'entrée et que l'appareil est

connecté au réseau. Il clignotera si la connexion au réseau n’est pas correcte. DIGITAL: Des signaux numériques entrent et le sélecteur d'entrée numérique est sélectionné. 2. S’allume lorsque vous utilisez le sélecteur d’entrée "NET" ou "USB" indiquant que les commandes avec les touches du curseur de la télécommande sont possibles sur les écrans montrant la liste des pistes, par exemple.3. S'allume lorsque le casque audio est branché. 4. S’allume lorsque vous utilisez le sélecteur d’entrée "NET" ou "USB" lorsque les pistes sont lues ou en pause. 5. S'allume en fonction du type de l'entrée des signaux audio numériques et du mode d'écoute.6. S'allume sous les conditions suivantes.RDS : Réception de la diffusion RDS.AUTO : Lorsque le mode syntonisation FM est automatique.TUNED : Réception de la radio FMFM STEREO : Réception en FM stéréo.SLEEP : Le minuteur de veille a été défini.ASb : Lorsque la fonction Auto Standby est activée. (ÄP43)7. Clignote lorsque le mode sourdine est activé. 8. Affiche des informations diverses sur les signaux d'entrée. Les caractères qui ne peuvent

pas s'afficher sur cet appareil sont remplacés par des astérisques ( ＊ ).

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

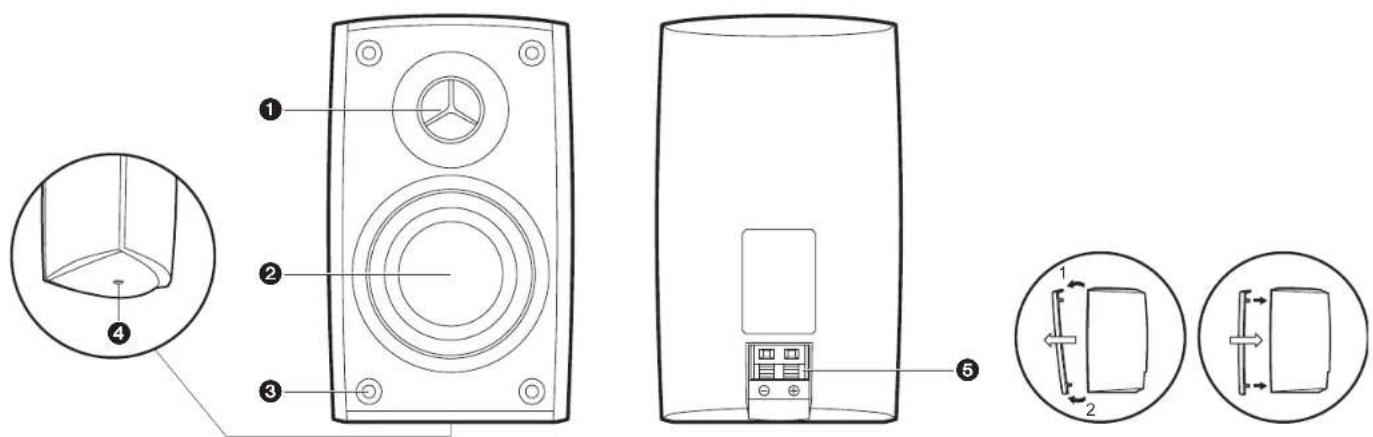

Il n’y a aucune différence entre la gauche et la droite avec les enceintes fournies. La qualité du son reste la même quel que soit le côté choisi pour chaque enceinte. 1. Haut-parleur des aigus : Diffuse les fréquences moyennes et les aigus. 2. Haut-parleur des graves : Diffuse les basses. 3. Trous de fixation des grilles : utilisées pour fixer les grilles. Pour retirer la grille, maintenez le haut de cette dernière et tirez doucement vers vous, puis faites la même chose avec le bas. Pour fixer la grille, faites correspondre les quatre picots de celle-ci avec les trous de fixation, puis appuyez pour mettre en place. 4. Trou de vis pour le support du montage mural (M5) : Utilisez ceci pour fixer le support du montage mural. (ÄP11) 5. Bornes d'enceinte : Raccordez les enceintes à l'unité principale à l'aide des câbles d'enceinte.

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres 9

F R Caisson de basse

1. LINK LED : S'allume lorsque appairé avec l'appareil principal.

2. Touche LINK : Utilisée pour appairer le caisson de basse et l'appareil principal. 3. AC INLET : Sert à raccorder le cordon d'alimentation fourni. Le réglage de la connexion sans fil entre le caisson de basse et l'appareil principal est déjà

effectué au moment de l'achat. Vous n'aurez qu'à brancher le cordon d'alimentation pour commencer à utiliser l'appareil. 0 Si LINK LED clignote mais que vous n'entendez pas de son provenant du caisson de

basse, allez sur "Dépannage" et vérifiez "Le caisson de basse n'émet aucun son" (ÄP49). 

> Avant de démarrer > Nom des pièces >Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

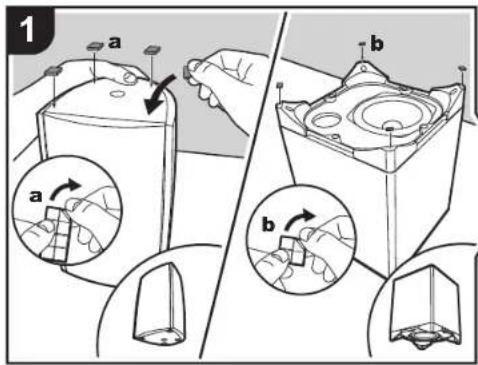

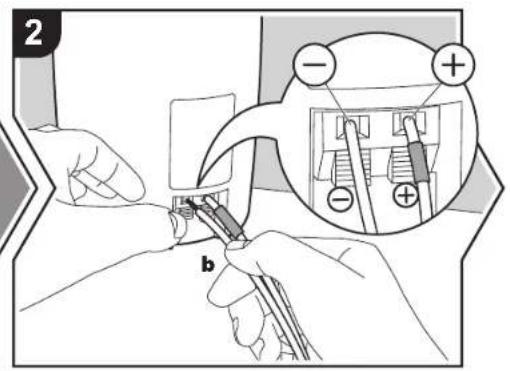

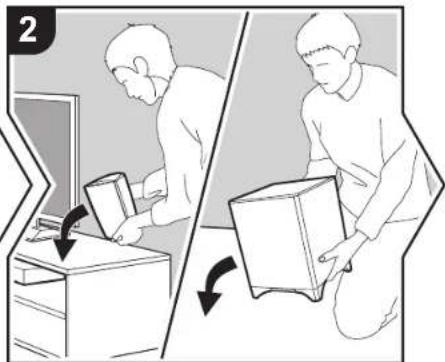

F R Installation 1. Raccorder les enceintes

a Cales pour les enceintes avant, b Cales pour le caisson de basse, c Câble d'enceinte

RED RED Avant l'installation Fixez les cales fournies aux quatre coins de la base des enceintes avant et du caisson de basse. Ceci permet aux enceintes de moins glisser, améliore la stabilité de l'installation et donne un meilleur son.0 Les enceintes avant peuvent également être fixées au mur à l'aide des supports de montage mural inclus. (ÄP11) Instructions sur la manière de brancher les

enceintes Raccordez les câbles d'enceinte fournis ayant une gaine rouge de repérage aux prises + de l'appareil principal et des enceintes avant. Si le raccordement est incorrect, la phase est inversée et la diffusion des graves est plus difficile. Après avoir introduit les câbles d'enceinte, resserrez fermement les bornes en tournant vers la droite. Vérifiez également que les fils dénudés des enceintes ne dépassent pas des bornes d'enceinte lors du raccordement. Si les fils dénudés des enceintes entrent en contact avec le panneau arrière ou si les fils + et – se touchent, le circuit de protection s'activera et l'appareil pourrait s'éteindre. (ÄP48) La connexion entre l'appareil principal et le caisson de basse s'effectue sans fil. Positionnez le caisson de basse jusqu'à 32 pi (10 m) de l'appareil principal. La directivité du caisson de basse, où l'ouïe discerne la direction du son, est faible ce qui fait que vous obtiendrez le même effet où que vous le placiez dans la pièce.11

> Avant de démarrer > Nom des pièces >Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

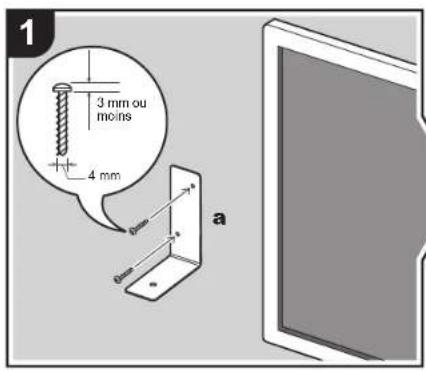

a Support du montage mural pour enceintes avant, b Câble d'enceinte, c Vis pour le support du montage mural (M5 k

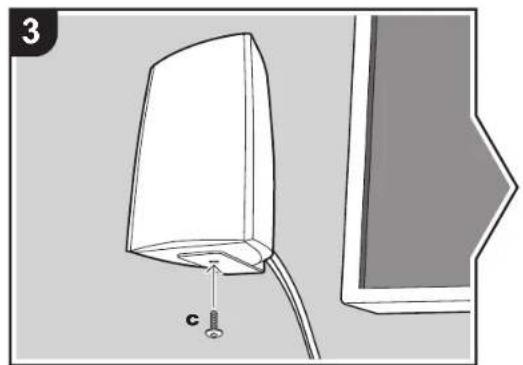

3 mm ou moins Pour accrocher les enceintes avant au mur1. Utilisez des vis disponibles dans le commerce pour installer les supports du montage mural fournis.0 Les vis servant à fixer les supports au mur ne sont pas fournies. Renseignez-vous auprès d'un professionnel pour sélectionner le type, le matériau, la longueur, etc. qui seront suffisamment résistants. Ajoutez une rondelle ou cheville de renforcement si une consolidation est nécessaire.0 Onkyo décline toute responsabilité pour les dommages ou les blessures pouvant survenir en raison d'un mauvais montage, d'un montage incomplet, d'une mauvaise utilisation ou actes de cette nature.2. Branchez les câbles d'enceinte fournis aux bornes d'enceinte. 3. Utilisez les vis fournies (M5k10) pour fixer les enceintes aux supports du montage mural.12

> Avant de démarrer > Nom des pièces >Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

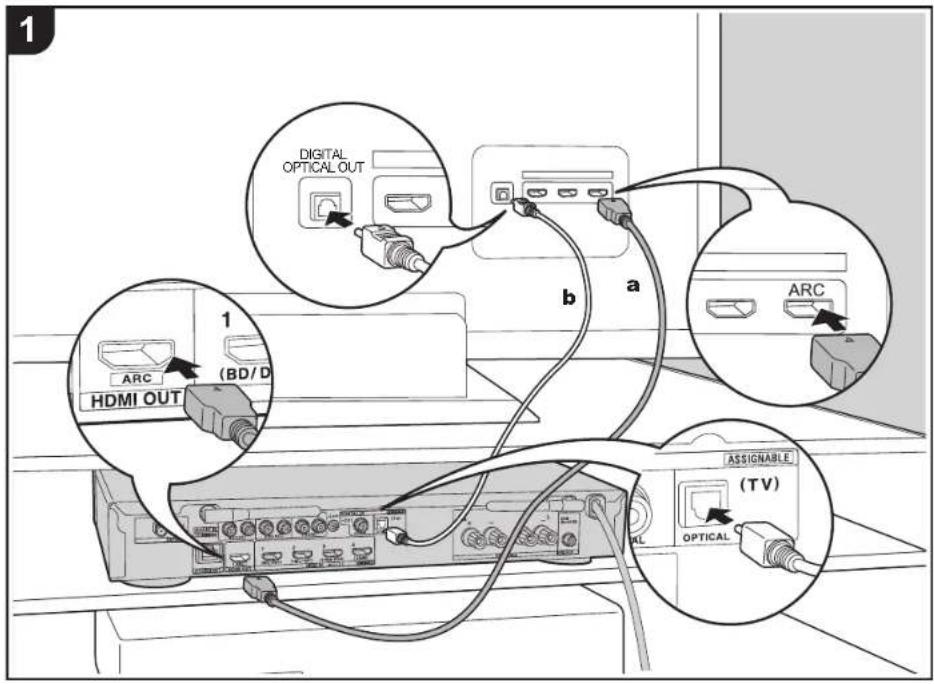

2. Raccorder le téléviseur a Câble HDMI, b Câble optonumérique

Vers un téléviseur ARCAvec un téléviseur qui prend en charge la fonctionnalité ARC (Audio Return Channel) (ÄP55), utilisez un câble HDMI et raccordez selon le croquis "a". Pour raccorder, choisissez sur le téléviseur une prise HDMI IN qui prend en charge la fonctionnalité ARC.Vers un téléviseur non compatible ARCAvec un téléviseur qui ne prend pas en charge la fonctionnalité ARC (Audio Return Channel), raccordez un câble HDMI selon le croquis "a" ainsi qu’un câble optonumérique selon le croquis "b". Configuration0 Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionnez "Yes" dans "3. Audio Return Channel" (ÄP17) dans la Initial Setup. 0 Veuillez lire le mode d'emploi du téléviseur pour connaitre le sens des raccordements et la configuration du téléviseur.13

> Avant de démarrer > Nom des pièces >Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

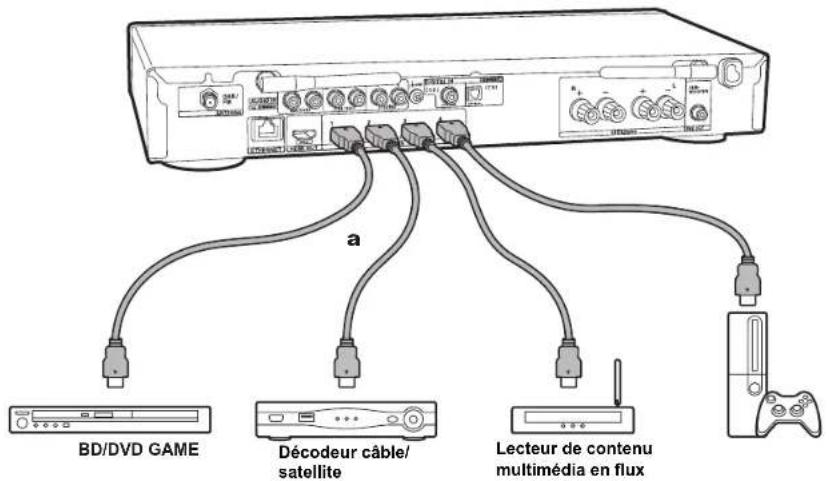

Décodeur câble/satelliteLecteur de contenu multimédia en flux Il s'agit d'un exemple de raccordement avec un appareil AV possédant une prise HDMI. En raccordant un appareil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser des fonctionnalités comme le HDMI CEC qui établit une liaison avec le sélecteur d'entrée, et le HDMI Standby Through qui vous permet de lire la vidéo et le son provenant d'un appareil AV sur le téléviseur même si cet appareil est en veille. (ÄP55)0 Pour lire des vidéos de 4 K ou de 1080p, utilisez le câble HDMI haute vitesse.Configuration0 Des réglages sont nécessaires pour utiliser les fonctionnalités HDMI CEC et HDMI Standby Through. (ÄP39) Faites les réglages une fois que tous les raccordements ont été effectués. 0 Pour bénéficier du son surround numérique, y compris Dolby Digital, la sortie audio devra être réglée sur "Bitstream output" sur le lecteur de Blu-ray Disc ou un autre appareil raccordé.14

> Avant de démarrer > Nom des pièces >Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

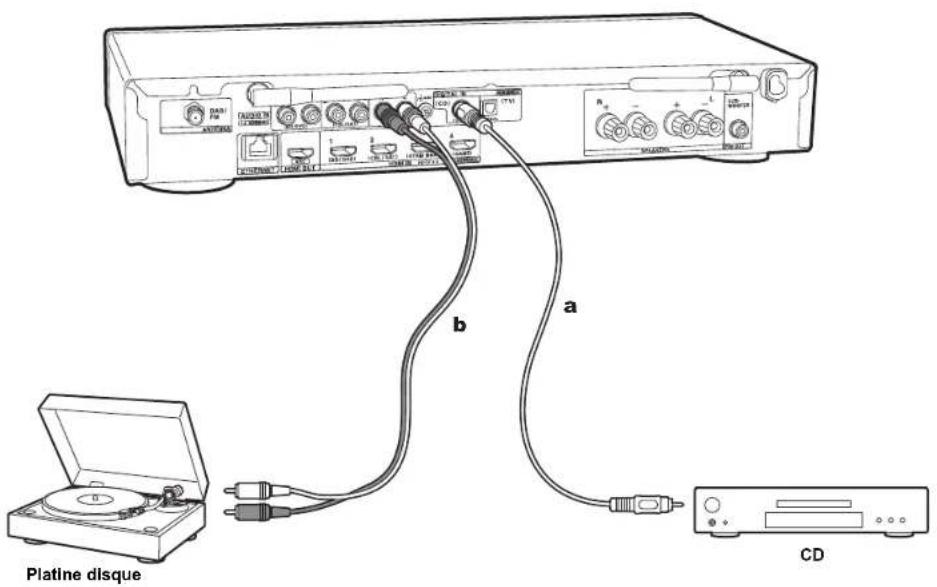

4. Raccorder les Appareils Audio a Câble coaxial numérique, b Câble audio analogique

Platine disque Raccordement d'un lecteur CDUtilisez un câble coaxial numérique pour relier un lecteur CD à la prise DIGITAL IN COAXIAL.Raccordement d'une platine disqueVous pouvez également raccorder une platine disque possédant une cartouche de type MM à la prise PHONO.0 Si la platine disque possède un égaliseur audio intégré, branchez-la à une autre prise AUDIO IN que la prise PHONO. De plus, si la platine disque utilise une cartouche de type MC, installez un égaliseur audio compatible avec les cartouches de type MC entre l'appareil et la platine disque, puis raccordez n'importe quelle prise AUDIO IN autre que la prise PHONO.Si la platine tourne-disque a un fil de mise à la terre, connectez-le à la borne GND de l'appareil.15

> Avant de démarrer > Nom des pièces >Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

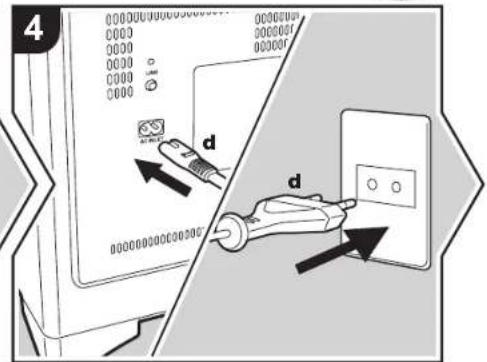

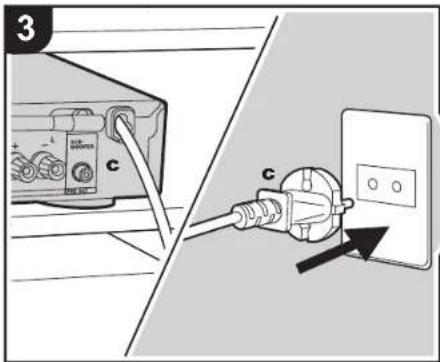

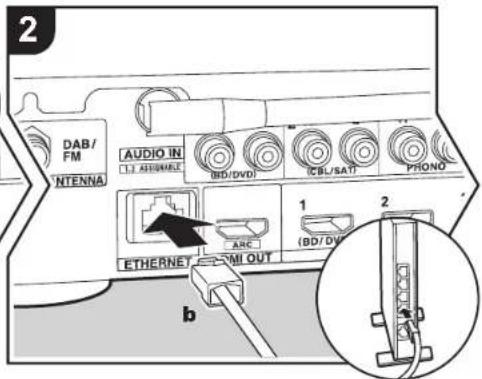

5. Raccorder d'autres câbles

a Antenne DAB/FM, b Câble Ethernet, c Cordon d’alimentation (appareil principal), d Cordon d’alimentation (pour le caisson de basse) b

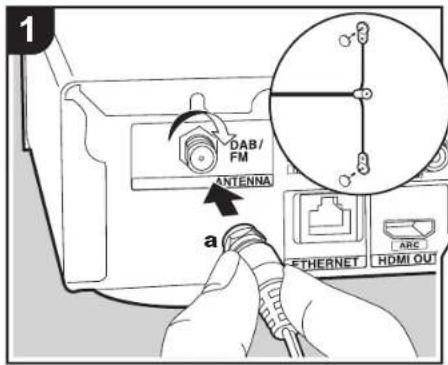

2 Raccordement de l'antenneBranchez l'antenne DAB/FM fournie à la borne ANTENNA DAB/FM. Assurez-vous que la fiche est poussée à fond, puis fixez-la en faisant tourner l'écrou vers la droite. Utilisez un clou ou quelque chose de similaire pour fixer l'antenne au mur.Raccordement au réseauConnectez cet appareil au réseau à l'aide du LAN filaire ou du Wi-Fi (LAN sans fil). Vous pouvez profiter des fonctionnalités réseau comme la radio Internet en connectant l'appareil au réseau. Si vous vous connectez par LAN filaire, raccordez un câble Ethernet au port ETHERNET comme montré sur l'illustration. Pour vous connecter par Wi-Fi, après avoir sélectionné "Wireless" dans "2. Network Connection" (ÄP17) de la Initial Setup, sélectionnez la méthode de réglage désirée et suivez les instructions à l'écran pour configurer la connexion.Branchement du cordon d'alimentationBranchez le cordon d’alimentation de cet appareil et du caisson de basse une fois que tous les autres raccordements auront été effectués.16

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

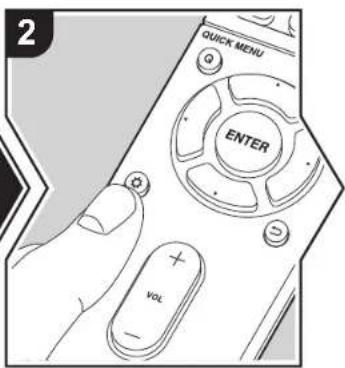

F R Configuration initiale Configuration initiale avec l'assistant de démarrage automatique

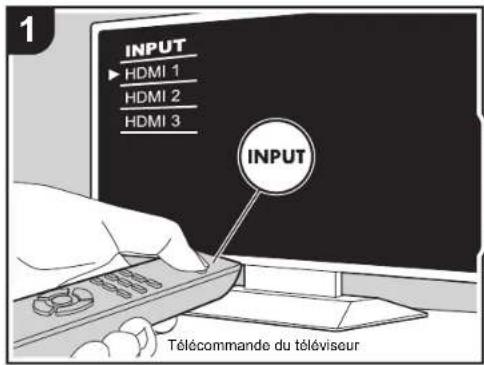

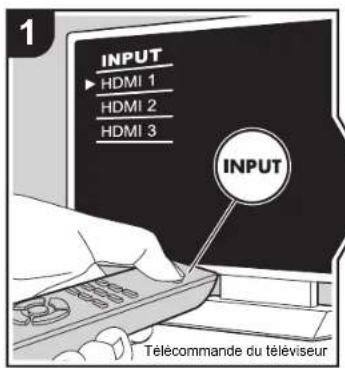

Télécommande du téléviseur La Initial Setup démarre automatiquement1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.2. Mettez des piles dans la télécommande de cet appareil. 3. Appuyez sur Í sur la télécommande. Lorsque l’appareil est mis sous tension pour la première fois, l’écran de la Initial Setup s'affiche automatiquement sur le téléviseur vous permettant d'effectuer les réglages nécessaires au démarrage.4. Suivez les instructions à l'écran pour sélectionner l'élément grâce aux touches du curseur de la télécommande et appuyez sur ENTER pour valider votre sélection.0 Pour retourner à l'écran précédent, appuyez sur .Pour refaire la Initial Setup: Si vous interrompez la procédure en cours ou si vous désirez modifier un réglage effectué lors de la Initial Setup, appuyez sur la touche de la télécommande, sélectionnez "6. Miscellaneous" - "Initial Setup" dans le menu Setup et appuyez sur ENTER. Pour sélectionner à nouveau la langue affichée, changez "OSD Language". (ÄP33) Exit

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

1. Source Connection

Vérifiez que chaque source d'entrée est correctement

raccordée. Suivez le guide, sélectionnez l'entrée que vous

désirez vérifier, démarrez la lecture sur le lecteur

sélectionné, et vérifiez que les images apparaissent sur le

téléviseur et que le son est lu.

2. Network Connection

Configurez la connexion Wi-Fi avec un point d'accès tel

qu'un routeur LAN sans fil. Il existe les deux méthodes de

connexion au Wi-Fi suivantes :

"Scan Networks": Recherchez un point d'accès depuis cet

appareil. Récupérez le SSID du point d'accès au préalable.

"Use iOS Device (iOS7 or later)": Partagez les

paramètres Wi-Fi du dispositif iOS avec cet appareil.

Si vous sélectionnez "Scan Networks", il y a deux choix de

méthode de connexion supplémentaires. Vérifiez ce qui

0 "Enter Password": Saisissez le mot de passe (ou clé)

du point d'accès à connecter.

0 "Push Button": Si le point d'accès est muni d'une

touche de connexion automatique, vous pouvez vous

connecter sans saisir de mot de passe.

0 Si le SSID du point d'accès ne s'affiche pas, alors dans la

liste des SSID, sélectionnez "Other..." avec le touche X

de la télécommande et appuyez sur ENTER, puis suivez

les instructions à l'écran.

Saisie clavier: Pour permuter entre les majuscules et les

minuscules, sélectionnez "A/a" sur l'écran et appuyez sur

ENTER. Pour choisir de masquer le mot de passe par des

" ＊ " ou de l'afficher textuellement, appuyez sur la touche

MEMORY de la télécommande. Appuyer sur CLEAR

supprimera tous les caractères saisis.

Politique de confidentialité: Un écran de confirmation

vous demandant d'accepter la politique de confidentialité

s'affiche pendant la configuration du réseau. Sélectionnez

"Yes" et appuyez sur ENTER pour accepter.

3. Audio Return Channel

Si vous avez raccordé un téléviseur qui prend en charge la

fonctionnalité ARC, sélectionné "Yes". Le paramètre ARC

de cet appareil s'active et vous pouvez écouter le son du

téléviseur via cet appareil.

0 Si vous sélectionnez "Yes", la fonction HDMI CEC est

activée et la consommation d'énergie augmente durant la

Wi-Fi Setup Ðáóó÷ïòäWhen finished, select the "OK" key.A/aAll EraseOKA/aa b cdefghi jklmnopqr s t uvwxy z1 2 34567890- ^\, . /;:@[]Hide/Show18

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

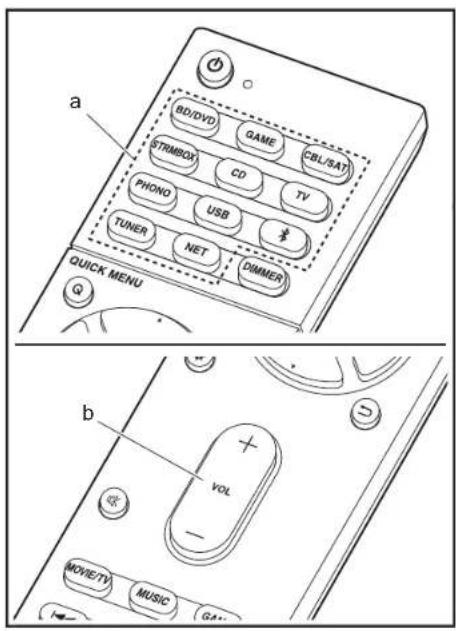

Lecture d'un appareil AV Commandes de base Lisez un appareil AV ou un téléviseur raccordé à cet appareil à l’aide d’un câble HDMI et d’un autre câble.1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.2. Appuyez sur le sélecteur d'entrée (a) de la télécommande portant le même nom que la prise à laquelle vous avez raccordé le lecteur pour changer l'entrée. Par exemple, appuyez sur BD/DVD pour lire le lecteur raccordé à la prise BD/DVD. Appuyez sur TV pour écouter le son du téléviseur.0 Lorsque la fonction de liaison CEC marche, l'entrée change automatiquement si vous avez raccordé un téléviseur et un lecteur compatibles CEC à cet appareil à l'aide d'un raccordement HDMI.3. Démarrez la lecture sur le lecteur.4. Utilisez VOL+/– (b) pour régler le volume. a

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

Commandes de base Lorsque cet appareil est connecté au réseau, vous pouvez écouter TuneIn ou d'autres services de radio Internet préenregistrés.Selon le service de radio Internet, il se peut que l’utilisateur doive s’inscrire d’abord sur l’ordinateur.1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.2. Appuyez sur NET sur la télécommande.3. Suivez les instructions à l'écran, en utilisant les touches du curseur pour sélectionner les stations de radio et les programmes, puis appuyez sur ENTER (a) pour lire. La lecture démarre lorsque le tampon affiche 100%.0 Pour revenir sur l'écran précédent, appuyez sur (b).0 Si vous ne pouvez pas sélectionner de service réseau, il deviendra sélectionnable lorsque la fonction réseau sera lancée. À propos du TuneIn Radio Pour afficher le menu TuneIn Radio durant la lecture, appuyez sur ENTER (a) de la télécommande.Add to My Presets: Mémorise les stations de radio et les programmes en cours de diffusion dans "My Presets". Une fois mémorisé, le contenu de "My Presets" s'affiche au-dessous de TuneIn Radio. Pour lire, sélectionnez le programme que vous voulez depuis "My Presets".Remove from My Presets: Permet de retirer une station de radio ou un programme de "My Presets" dans TuneIn Radio.

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

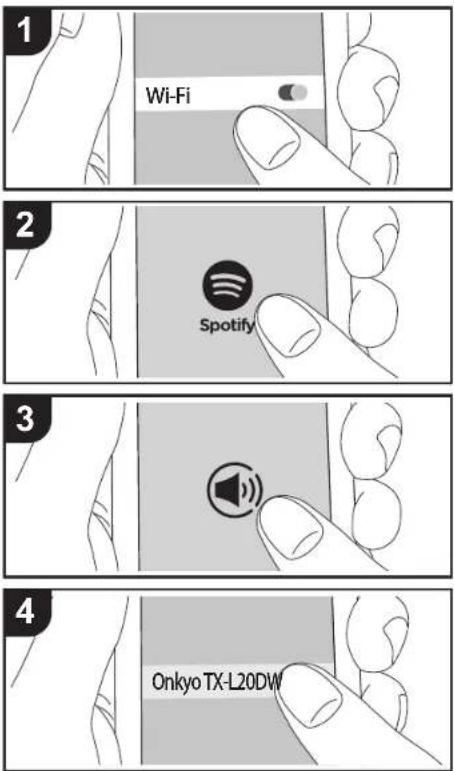

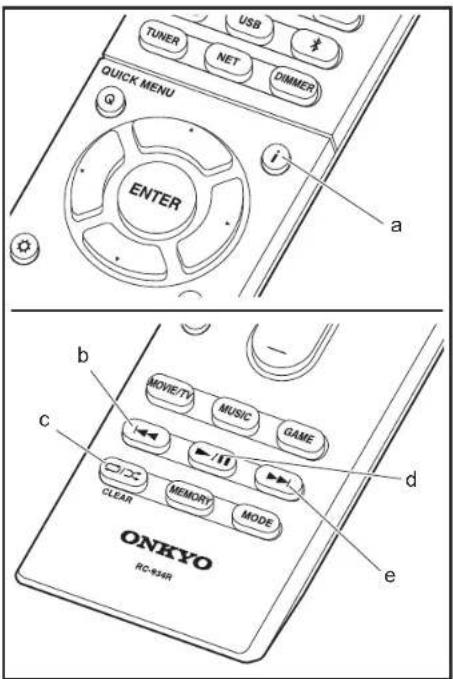

4 Commandes de baseLa lecture Spotify Connect est possible en connectant cet appareil au même réseau qu’un smartphone ou une tablette. Pour utiliser Spotify Connect, vous devez installer l'appli Spotify sur votre smartphone ou votre tablette et créer un compte Spotify Premium.1. Connectez le smartphone au réseau auquel cet appareil est connecté.2. Cliquez sur l'icône Connect sur l'écran de lecture de la piste de l'appli Spotify.3. Sélectionnez cet appareil.4. Cet appareil s’allume automatiquement, le sélecteur d’entrée passe automatiquement sur NET et la diffusion en flux de Spotify démarre.0 Si "5. Hardware" - "Power Management" - "Network Standby" est réglé sur "Off" dans le menu Setup, mettez en marche l’appareil manuellement et appuyez sur la touche NET de la télécommande.0 Consultez ce qui suit pour configurer Spotify: www.spotify.com/connect/0 Le logiciel Spotify est soumis à des licences de tiers que vous trouverez ici: www.spotify.com/connect/third-party-licensesLes actions suivantes sur la télécommande sont également possibles.(a) Pressée durant la lecture, cette touche permet de modifier les informations de la piste affichée.(b) Cette touche permet de lancer la lecture de la piste précédente.(c) Cette touche vous permet de lancer la répétition de lecture ou la lecture aléatoire. Appuyer sur cette touche de manière répétée permet de faire défiler les modes de répétition.(d) Pressée durant la lecture, cette touche permet de mettre en pause la lecture. Pressée durant la pause, elle reprend la lecture.(e) Cette touche permet de lancer la lecture de la piste suivante.21

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

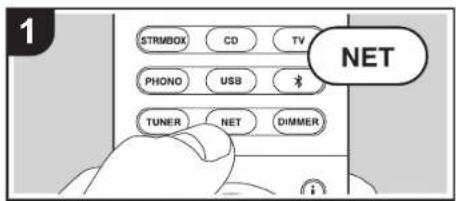

F R Music Server Il est possible de diffuser en flux des fichiers de musique présents sur les ordinateurs ou dispositifs NAS connectés au même réseau que cet appareil. Le serveur réseau de cet appareil est compatible avec les ordinateurs ayant la fonctionnalité serveur de Windows Media ® Player 11 ou 12 installée, ou les NAS compatibles avec la fonctionnalité réseau domestique. Vous devez effectuer certains réglages au préalable pour utiliser Windows Media ® Player 11 ou 12. Notez que seuls les fichiers de musique enregistrés dans la bibliothèque de Windows Media ® Player peuvent être lus. Configuration de Windows Media

Player ■ Windows Media ® Player 111. Mettez en marche votre PC et lancez Windows Media ®

Player 11. 2. Dans le menu "Library", sélectionnez "Media Sharing" pour afficher une boîte de dialogue.3. Sélectionnez la case à cocher "Share my media", puis cliquez sur "OK" pour afficher les périphériques compatibles. 4. Sélectionnez cet appareil, cliquez sur "Allow" et cochez la case près de l’icône de cet appareil.5. Cliquez sur "OK" pour fermer la boîte de dialogue.0 En fonction de la version de Windows Media ® Player, il peut y avoir des différences de nom avec les éléments que vous sélectionnez. ■ Windows Media ® Player 121. Mettez en marche votre PC et lancez Windows Media ®

Player 12.2. Dans le menu "Stream", sélectionnez "Turn on media streaming" pour afficher une boîte de dialogue.0 Si la diffusion multimédia en continu est déjà activée, sélectionnez "More streaming options..." dans le menu "Stream" pour afficher la liste de lecteurs réseau, puis passez à l’étape 4.3. Cliquez sur "Turn on media streaming" pour afficher une liste de lecteurs dans le réseau.4. Sélectionnez cet appareil dans "Media streaming options" et vérifiez qu’il est réglé sur "Allow".5. Cliquez sur "OK" pour fermer la boîte de dialogue.0 En fonction de la version de Windows Media ® Player, il peut y avoir des différences de nom avec les éléments que vous sélectionnez. Lire 1. Démarrez le serveur (Windows Media ® Player 11, Windows Media ® Player 12, ou le périphérique NAS) contenant les fichiers musicaux à lire.2. Assurez-vous que les ordinateurs et/ou les NAS sont correctement connectés au même réseau que cet appareil.3. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.4. Appuyez sur NET sur la télécommande.5. Avec les touches du curseur de la télécommande, sélectionnez "Music Server", puis appuyez sur ENTER (b).6. Sélectionnez le serveur cible avec les touches du curseur de la télécommande et appuyez sur ENTER (b) pour afficher l'écran de la liste des éléments.7. Avec les touches du curseur de la télécommande, sélectionnez le fichier de musique à lire, puis appuyez sur ENTER (b) pour lancer la lecture. Pour revenir sur l'écran précédent, appuyez sur (d). 0 Si "No Item." s’affiche, vérifiez si le réseau est connecté correctement.

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

En fonction du serveur et des paramètres de partage, l’appareil

peut ne pas le reconnaître, ou ne pas être capable de lire les

fichiers de musique. De plus, l’appareil ne peut pas accéder aux

photos et vidéos stockées sur les serveurs.

Pour les fichiers de musique sur un serveur, il peut y avoir

jusqu'à 20.000 pistes par dossier, et les dossiers peuvent être

imbriqués jusqu'à 16 niveaux de profondeur.

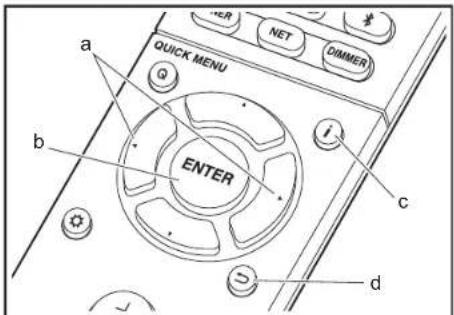

Les actions suivantes sur la télécommande sont également possibles.

(a) Si les listes de dossiers ou fichiers ne sont pas entièrement

visibles sur un seul écran, vous pouvez changer l'écran.

(c) Pressée durant la lecture, cette touche permet de modifier les

informations de la piste affichée. Pressée pendant qu'une liste

de dossiers ou de fichiers est affichée, cette touche permet de

revenir sur l'écran de lecture.

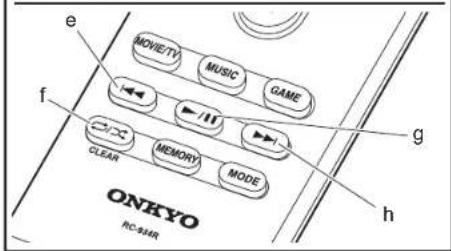

(e) Cette touche permet de lancer la lecture de la piste précédente.

(f) Cette touche vous permet de lancer la répétition de lecture ou

la lecture aléatoire. Appuyer sur cette touche de manière

répétée permet de faire défiler les modes de répétition.

(g) Pressée durant la lecture, cette touche permet de mettre en pause

la lecture. Pressée durant la pause, elle reprend la lecture.

(h) Cette touche permet de lancer la lecture de la piste suivante.

Contrôler la lecture distance à partir d'un PC Vous pouvez utiliser cet appareil pour lire des fichiers

musicaux stockés sur votre ordinateur en utilisant

l’ordinateur à l’intérieur de votre réseau domestique. Cet

appareil prend en charge la lecture à distance avec

1. Mettez en marche votre PC et lancez Windows Media

of my Player..." est coché. Cliquez sur "Turn on media

streaming" pour afficher une liste de lecteurs dans le réseau.

3. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.

4. Sélectionnez avec un clic droit le fichier de musique à lire avec

Player 12. Pour lire un fichier de musique à

distance sur un autre serveur, ouvrez le serveur cible à partir de

"Other Libraries" et sélectionnez le fichier de musique à lire.

5. Sélectionnez cet appareil dans "Play to" pour ouvrir la fenêtre

"Play to" de Windows Media

Player 12 et démarrez la lecture

sur l’appareil. Si votre PC fonctionne sous Windows

cliquez sur "Play to", puis sélectionnez cet appareil.

Si votre PC fonctionne sous Windows

"Cast to Device" et sélectionnez cet appareil. Des actions

sont possibles pendant la lecture à distance à partir de la

fenêtre "Play to" du PC. L’écran de lecture s’affiche sur le

téléviseur connecté à la sortie HDMI de l'appareil.

6. Réglez le volume à l’aide de la barre de volume dans la

Quelquefois, le volume affiché dans la fenêtre de lecture à distance

peut être différent de celui affiché sur l'écran de l’appareil. De plus,

lorsque le volume est réglé depuis cet appareil, la valeur n’est pas

répercutée dans la fenêtre "Play to".

0 La lecture à distance n’est pas possible en utilisant un

service réseau ou pour lire des fichiers de musique

présents sur un périphérique de stockage USB.

En fonction de la version de Windows

, il peut y avoir des

différences de nom avec les éléments que vous sélectionnez.

Formats audio pris en charge

Cet appareil prend en charge les formats de fichiers

musicaux suivants. La lecture à distance des formats FLAC,

DSD, et Dolby TrueHD n'est pas prise en charge.

0 Formats pris en charge: MPEG-1/MPEG-2 Audio Layer-3

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz

Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz

Débits binaires pris en charge: Entre 5 kbps, 320 kbps et VBR.

0 Les formats WMA Pro/Voice/WMA Lossless ne sont pas

Les fichiers WAV comprennent des données audio

numériques PCM non compressées.

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

0 Bits de quantification: 8 bits, 16 bits, 24 bits

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC) :

Les fichiers AIFF comprennent des données audio

numériques PCM non compressées.

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz

Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.

FLAC (.flac/.FLAC) :

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

0 Bits de quantification: 8 bits, 16 bits, 24 bits

LPCM (PCM linéaire) :

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz

0 Bits de quantification: 16 bits

Apple Lossless (.m4a/.mp4/.M4A/.MP4) :

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

Taux d’échantillonnage pris en charge : 2,8 MHz, 5,6 MHz

Les fichiers à débit binaire variable (VBR) sont pris en charge. Cependant,

les temps de lecture peuvent ne pas s'afficher correctement.

0 La lecture à distance ne prend pas en charge la lecture

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

F R Périphérique de stockage USB

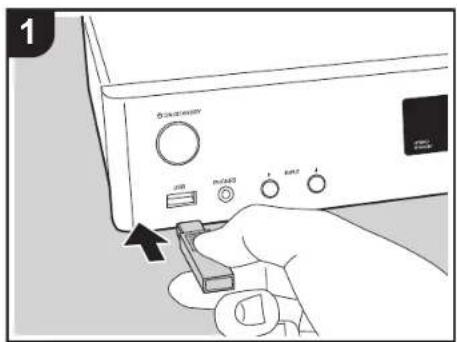

Lecture de base Lisez des fichiers musicaux sur un périphérique de stockage USB.1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil.2. Branchez votre périphérique de stockage USB contenant les fichiers de musique au port USB situé à l'avant de cet appareil.3. Appuyez sur "USB" de la télécommande. 0 Si le témoin "USB" clignote sur l'afficheur, vérifiez si le périphérique de stockage USB est branché correctement.0 Ne débranchez pas le périphérique de stockage USB de cet appareil pendant que "Connecting…" est sur l'afficheur. Cela risque d'entraîner la corruption des données ou un mauvais fonctionnement.4. Appuyez sur la touche ENTER (b) de la télécommande sur l'écran suivant. La liste des dossiers et des fichiers de musique sur le périphérique de stockage USB s'affiche. Sélectionnez le dossier à l'aide des touches du curseur et appuyez sur ENTER (b) pour valider votre sélection.0 Pour revenir sur l'écran précédent, appuyez sur (d).5. Avec les touches du curseur de la télécommande, sélectionnez le fichier de musique, puis appuyez sur ENTER (b) pour lancer la lecture.0 Le port USB de cet appareil est conforme à la norme USB 2.0. La vitesse de transfert peut être insuffisante pour certains des contenus que vous lisez, ce qui peut causer des coupures du son.Les actions suivantes sur la télécommande sont également possibles.(a) Si les listes de dossiers ou fichiers ne sont pas entièrement visibles sur un seul écran, vous pouvez changer l'écran.(c) Pressée durant la lecture, cette touche permet de modifier les informations de la piste affichée. Pressée pendant qu'une liste de dossiers ou de fichiers est affichée, cette touche permet de revenir sur l'écran de lecture.24

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

(e) Cette touche permet de lancer la lecture de la piste

(f) Cette touche vous permet de lancer la répétition de

lecture ou la lecture aléatoire. Appuyer sur cette touche

de manière répétée permet de faire défiler les modes de

(g) Pressée durant la lecture, cette touche permet de mettre

en pause la lecture. Pressée durant la pause, elle

(h) Cette touche permet de lancer la lecture de la piste

Configuration requise du périphérique de

0 Notez que cette commande n'est pas garantie avec tous

les périphériques de stockage USB.

0 Cet appareil peut utiliser les périphériques de stockage

USB conformes à la norme USB MSC. L'appareil est

également compatible avec les périphériques de

stockage USB utilisant les formats de système de fichier

0 Si le périphérique de stockage USB a été partitionné,

chaque section sera considérée comme étant un

périphérique indépendant.

0 Vous pouvez afficher jusqu'à 20.000 pistes par dossier,

et les dossiers peuvent être imbriqués jusqu'à 16 niveaux

0 Les concentrateurs USB et les périphériques de

stockage USB avec des fonctions de concentrateur ne

sont pas pris en charge. Ne branchez pas ces

périphériques à l’appareil.

0 Les périphériques de stockage USB avec des fonctions

de sécurité ne sont pas pris en charge sur cet appareil.

0 Si vous connectez un disque dur USB au port USB de

l'appareil, nous vous recommandons d'utiliser son

adaptateur secteur pour l'alimenter.

0 Un média inséré dans le lecteur de carte USB peut ne

pas être disponible dans cette fonction. De plus, en

fonction du périphérique de stockage USB, une lecture

correcte du contenu peut être impossible.

0 Nous déclinons toute responsabilité pour la perte ou

l'endommagement des données sauvegardées sur un

périphérique de stockage USB lorsque ce périphérique

est utilisé avec cet appareil. Nous vous recommandons

de sauvegarder à l'avance les fichiers musicaux

Formats audio pris en charge

Pour la lecture depuis un serveur et la lecture depuis un

périphérique de stockage USB, l’appareil prend en charge

les formats de fichiers musicaux suivants. Notez que les

fichiers audio qui sont protégés par droits d'auteur ne

peuvent pas être lus sur cet appareil.

0 Formats pris en charge: MPEG-1/MPEG-2 Audio Layer 3

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz

0 Débits binaires pris en charge: Entre 8 kbps, 320 kbps et

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz

0 Débits binaires pris en charge: Entre 5 kbps, 320 kbps et

0 Les formats WMA Pro/Voice/WMA Lossless ne sont pas

Les fichiers WAV comprennent des données audio

numériques PCM non compressées.

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

0 Bits de quantification: 8 bits, 16 bits, 24 bits

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):

Les fichiers AIFF comprennent des données audio

numériques PCM non compressées.

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz

Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

0 Bits de quantification: 8 bits, 16 bits, 24 bits

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

Taux d’échantillonnage pris en charge : 2,8 MHz, 5,6 MHz

Dolby TrueHD (.vr/.mlp/.VR/.MLP):

0 Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz,

64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

0 Les fichiers à débit binaire variable (VBR) sont pris en

charge. Cependant, les temps de lecture peuvent ne pas

s'afficher correctement.

0 Cet appareil prend en charge la lecture sans intervalle du

périphérique de stockage USB dans les conditions

En lisant les fichiers WAV, FLAC et Apple Lossless, et le

même format, fréquence d'échantillonnage, canaux et

débit binaire de quantification sont lus en continu.25

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

2 Lecture de baseVous pouvez profiter à distance des fichiers musicaux présents sur un iPhone ® , iPod touch ® , ou un iPad ®

connecté au même point d'accès que cet appareil.0 Mettez à jour la version OS de votre périphérique iOS.1. Connectez le dispositif iOS au point d'accès.2. Appuyez sur NET.3. Touchez l'icône AirPlay présente dans le centre de contrôle du dispositif iOS et sélectionnez cet appareil dans la liste des dispositifs affichée, puis touchez "Done".4. Lisez les fichiers musicaux sur le dispositif iOS.0 La fonctionnalité Network Standby est active par défaut, donc lorsque vous effectuez les étapes 3 et 4 ci-dessus, cet appareil se met automatiquement en marche et l'entrée passe sur "NET". Pour réduire la quantité d'énergie consommée en mode veille, appuyez sur la touche de la télécommande, puis dans le menu Setup affiché, réglez "5. Hardware" – "Power Management" – "Network Standby" sur "Off".0 À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible AirPlay.Vous pouvez également lire des fichiers musicaux sur l'ordinateur avec iTunes (Ver. 10.2 ou ultérieure). Avant d'effectuer cette action, vérifiez que cet appareil et l'ordinateur sont connectés au même réseau, puis appuyez sur la touche NET de cet appareil. Ensuite, cliquez sur l'icône AirPlay dans iTunes, sélectionnez cet appareil dans la liste des dispositifs affichée et démarrez la lecture d'un fichier musical.26

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

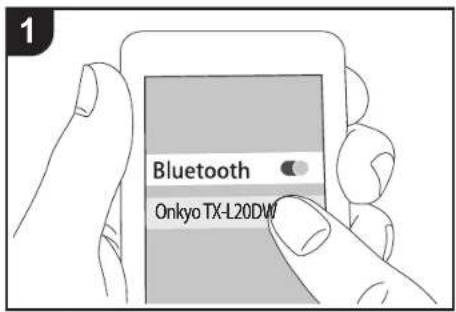

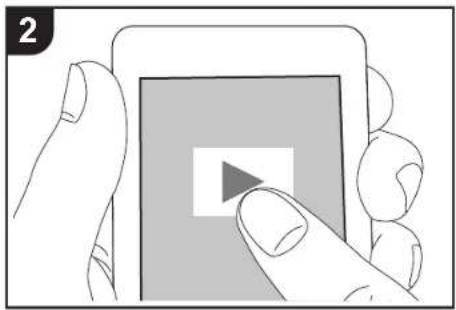

F R Lecture BLUETOOTH

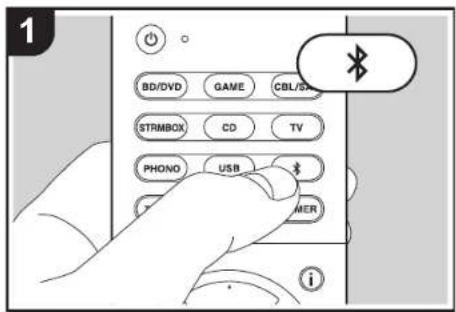

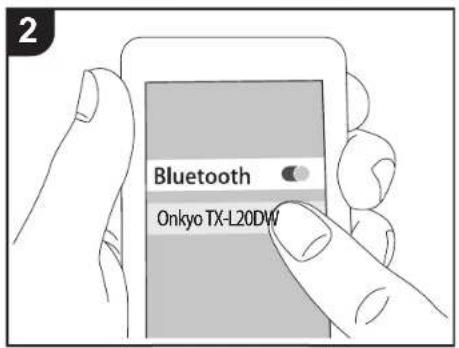

® Jumelage Écouter Jumelage 1. Lorsque vous appuyez sur la touche de la télécommande, "Now Pairing..." apparait sur l'afficheur de cet appareil et le mode appairage s'active.2. Activez (mettez en marche) la fonction BLUETOOTH du périphérique compatible BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Si un mot de passe est requis, entrez "0000".0 Pour connecter un autre périphérique compatible BLUETOOTH, appuyez sur la touche jusqu'à ce que "Now Pairing..." s'affiche, puis effectuez l'étape 2 ci-dessus. Cet appareil peut contenir les données de jusqu'à huit périphériques jumelés.0 La zone de couverture est d'environ 15 mètres (48 pieds). Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles BLUETOOTH. Écouter 1. Lorsque cet appareil est en marche, effectuez la procédure de connexion sur le périphérique compatible BLUETOOTH.2. Le sélecteur d'entrée sur cet appareil passe automatiquement sur "BLUETOOTH".3. Lisez les fichiers musicaux. Augmentez le volume du dispositif compatible BLUETOOTH jusqu'à un niveau correct.0 À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible BLUETOOTH. OnkyoTX-L20DWLXXX

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

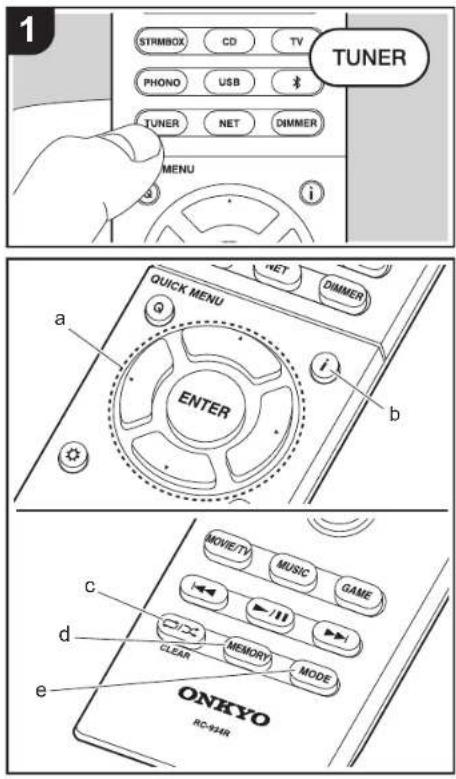

Écoute de la radio FM/DAB

Écoute de la radio FM Syntonisation automatique1. Appuyez plusieurs fois sur la touche TUNER de la télécommande pour sélectionner "FM" sur l'afficheur.2. Appuyez sur MODE (e) de la télécommande pour que "AUTO" apparaisse sur l'afficheur. 3. Lorsque vous appuyez sur les touches S/T du curseur (a) de la télécommande, la syntonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvée. Lors de l'écoute d'une station de radio, le témoin "TUNED" s'allume sur l'écran. Lorsqu’une station de radio FM stéréo est syntonisée, le témoin "FM STEREO" s’allume. 0 Aucun son n'est reproduit lorsque le témoin "TUNED" est éteint.Lorsque la réception des émissions FM est faibleLes ondes radio peuvent être affaiblies par la structure du bâtiment et les conditions de l'environnement. Dans ce cas, suivez la procédure expliquée ci-dessous dans "Syntonisation manuelle" pour sélectionner manuellement la station désirée.Syntonisation manuelle1. Appuyez plusieurs fois sur la touche TUNER de la télécommande pour sélectionner "FM" sur l'afficheur.2. Appuyez sur la touche MODE (e) de la télécommande pour que "AUTO" disparaisse de l'afficheur. 3. Tout en appuyant sur les touches S/T du curseur (a) de la télécommande, sélectionnez la station de radio désirée.0 La fréquence change d’1 pas à chaque fois que vous appuyez sur la touche. La fréquence change en continu si le bouton est maintenu enfoncé, et s'arrête lorsque le bouton est relâché. Rechercher en regardant l'écran.Pour revenir au mode de réglage automatiqueAppuyez de nouveau sur la touche MODE (e) de la télécommande pour que "AUTO" apparaisse sur l'afficheur. L'appareil syntonise automatiquement une station de radio. Utilisation du RDS RDS est l’acronyme de Radio Data System, un système de transmission de données par signaux radio FM. Dans les régions qui utilisent le RDS, le nom de la station radio s'affiche lorsque vous syntonisez les informations du programme de diffusion d'une station radio. Lorsque vous appuyez sur la touche (b) de la télécommande dans cet état, vous pouvez utiliser les fonctions suivantes.Affichage de texte d'information (Radio Text)1. Pendant que le nom de la station apparait sur l'afficheur, appuyez une fois sur la touche (b) de la télécommande.Le texte radio (RT) diffusé par la station apparait en défilant sur l'afficheur. "No Text Data" s'affiche lorsqu'aucune information de texte n'est disponible.0 Des caractères inhabituels peuvent s'afficher lorsque l’appareil reçoit des caractères non pris en charge. Cependant, cela ne constitue pas un dysfonctionnement. De plus, si le signal provenant d'une station est faible, les informations peuvent ne pas s'afficher.Recherche des stations par type de programme1. Pendant que le nom de la station apparait sur l'afficheur, appuyez deux fois sur la touche (b) de la télécommande. 2. Appuyez sur les touches W/X du curseur (a) de la télécommande pour sélectionner le type de programme que vous désirez trouver, puis appuyez sur ENTER (a) pour lancer la recherche.Les types de programme affichés sont les suivants : None News (Reportages d'actualité)

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Affairs (Questions d’actualité)

Science (Sciences et Technologie)

Rock M (musique Rock)

Easy M (Station de musique grand public)

Light M (Classique pour amateur)

Classics (Classique pour connaisseur)

Other M (Autre musique)

Children (Programmes pour enfants)

Nation M (Variétés nationales)

Oldies (Anciens tubes)

Folk M (Musique folk)

Document (Documentaire)

0 Les informations affichées peuvent parfois ne pas

correspondre au contenu diffusé par la station.

3. Lorsqu'une station est trouvée, le nom de la station

clignote sur l'afficheur. Appuyez sur la touche ENTER (a)

pendant le clignotement pour lancer la réception de la

station. Si vous n’appuyez pas sur ENTER (a), l’appareil

cherchera une autre station.

0 Si aucune station n’est trouvée, le message "Not Found"

0 Des caractères inhabituels peuvent s'afficher lorsque

l’appareil reçoit des caractères non pris en charge.

Cependant, cela ne constitue pas un dysfonctionnement.

De plus, si le signal provenant d'une station est faible, les

informations peuvent ne pas s'afficher.

Écoute de la radio numérique DAB

1. Appuyez plusieurs fois sur la touche TUNER de la

télécommande pour sélectionner "DAB" sur l'afficheur.

0 La toute première fois que vous sélectionnez DAB, la

fonction Syntonisation Auto balaie automatiquement la

bande 3 du DAB pour trouver les bouquets (c.à.d.

stations) disponibles dans la zone où vous vous

0 Une fois le balayage effectué, la première station

trouvée est sélectionnée.

0 Si une nouvelle station DAB est présente ou que vous

changez de zone, appuyez sur la touche de la

télécommande, puis dans le menu Setup affiché

sélectionnez "6. Miscellaneous" – "Tuner" – "DAB Auto

2. Sélectionnez la station de radio de votre choix à l’aide

des touches du curseur S / T (a) de la télécommande.

Changement de l’ordre des stations affichées

Vous pouvez trier les stations disponibles par ordre

alphabétique ou par bouquet.

1. Appuyez plusieurs fois sur la touche MODE (e) pour

définir la méthode de tri de l’affichage parmi les

Alphabet (paramètre par défaut) : Tri des stations par

Multiplex : Tri des stations par bouquet.

Affichage des informations de la radio DAB

1. Appuyez plusieurs fois sur la touche (b) pour afficher

plus d'informations sur la station DAB sélectionnée.29

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R DLS (Dynamic Label Segment) : Lorsqu'il est syntonisé

sur une station qui émet des données texte DLS, le texte

défile à travers l'afficheur

Type de programme : Affiche le type de programme.

Débit binaire et mode audio : Affiche le débit binaire de

la radio et le mode audio (stéréo, mono)

Qualité : Affiche la qualité du signal.

0 - 59 : Faible réception

60 - 79 : Bonne réception

80 - 100 : Excellente réception

Nom du bouquet : Affiche le nom du bouquet actuel.

Numéro et fréquence du bouquet : Affiche le numéro

et la fréquence du bouquet actuel.

Écoute de la radio numérique DAB Cela vous permet de mémoriser jusqu'à 40 de vos stations

de radio FM/DAB favorites. L'enregistrement de stations de

radio à l'avance vous permet de rechercher directement la

station de radio de votre choix.

1. Syntonisez-vous sur la station de radio que vous voulez

2. Appuyez sur la touche MEMORY (d) de la télécommande

pour que le numéro de préréglage clignote sur l'afficheur.

3. Pendant que le numéro de préréglage clignote (environ 8

secondes), appuyez plusieurs fois sur les touches W/X

du curseur (a) de la télécommande pour sélectionner un

numéro entre 1 et 40.

4. Appuyez de nouveau sur la touche MEMORY (d) de la

télécommande pour mémoriser la station. Lorsqu'il est

enregistré, le numéro de préréglage s'arrête de clignoter.

Sélectionner une station de radio préréglée

1. Appuyez sur TUNER sur la télécommande.

2. Appuyez sur les touches W/X du curseur (a) de la

télécommande pour sélectionner un numéro de

Supprimer une station de radio préréglée

1. Appuyez sur TUNER sur la télécommande.

2. Appuyez sur les touches W/X du curseur (a) de la

télécommande pour sélectionner le numéro de

préréglage à supprimer.

3. Après avoir appuyé sur la touche MEMORY (d) de la

télécommande, appuyez sur la touche CLEAR (c)

pendant que le numéro de préréglage clignote pour le

0 Lors de la suppression, le nombre sur l'écran s'éteint.30

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

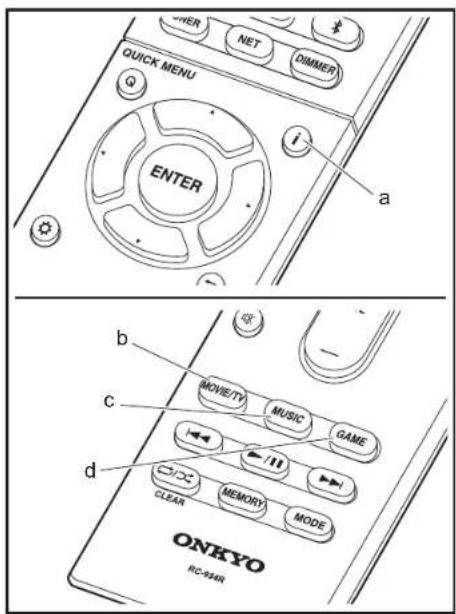

À propos du modes d'écoute Appuyez sur les touches "MOVIE/TV" (b), "MUSIC" (c), ou "GAME" (d) de la télécommande pour sélectionner respectivement les modes adaptés aux films ou à la télévision, à la musique ou encore aux jeux vidéo, vous permettant de profiter des effets sonores comme suit.Le mode d'écoute sélectionné en dernier avec chaque touche est mémorisé. Si le contenu que vous lisez n'est pas pris en charge par le mode d'écoute que vous avez sélectionné en dernier, le mode d'écoute normal pour le contenu en question est automatiquement sélectionné.StereoAppuyez sur la touche "MUSIC" (c) pour sélectionner. Ce mode est adapté pour la lecture de la musique, avec le son reproduit par les enceintes avant gauche et droite, et par le caisson de basse.DirectDans ce mode, un son plus proche de l'original est reproduit en coupant le traitement qui affecte la qualité du son. Mono Appuyez sur la touche "MOVIE/TV" (b) pour sélectionner. Dans ce mode, lorsque le signal entrant est analogique ou PCM, les enceintes gauche et droite reproduisent le son en monophonique.T-D (Theater-Dimensional)Appuyez sur la touche "MOVIE/TV" (b) ou GAME (d) pour sélectionner. Dans ce mode, vous pouvez profiter d'une lecture virtuelle du son surround multicanal avec seulement deux ou trois enceintes. Ceci fonctionne en contrôlant la manière dont les sons atteignent les oreilles gauche et droite de l'auditeur.0 Avec des sources entrantes Dolby Digital et DTS enregistrées avec un son monophonique ou multiplex, vous pouvez sélectionner les modes "Dolby D", "Dolby D+", "DTS", ou "DTS-HD MSTR" qui lisent le format de la source tel quel.0 Les modes d’écoute disponibles lorsque des écouteurs sont connectés sont : Mono, Direct et Stereo. Comment contrôler les modes d'écoute et

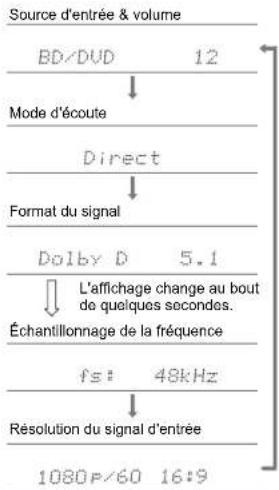

d'autres informations Appuyez plusieurs fois sur (a) pour changer l'afficheur de l'appareil principal dans cet ordre :

Source d'entrée & volumeMode d'écouteFormat du signalÉchantillonnage de la fréquenceRésolution du signal d'entréeL'affichage change au bout de quelques secondes.31

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

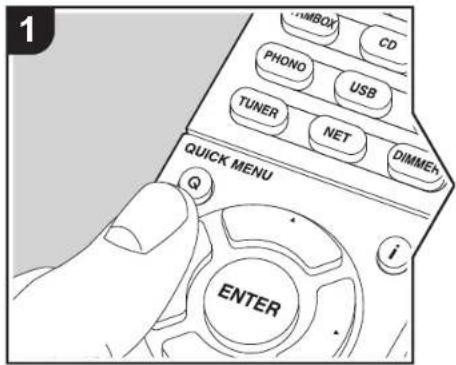

F R Menu Rapide En appuyant sur la touche Q de la télécommande durant la lecture, vous pouvez régler fréquemment les paramètres utilisés, comme la qualité du son, à l'aide des menus à l'écran.1. Appuyez sur la touche Q de la télécommande.2. Une fois le Menu Rapide affiché, sélectionnez le contenu avec les touches S/T de la télécommande et appuyez sur ENTER pour valider votre sélection.0 Changez les valeurs initiales de chaque paramètre à l’aide des touches W/X du curseur.0 Pour retourner à l'écran précédent, appuyez sur .3. Pour quitter les réglages, appuyez sur Q.■ ToneBass: Améliorez ou modérez la gamme des graves des enceintes avant.Treble: Améliorez ou modérez la gamme des aigus des enceintes avant.0 Il ne peut pas être défini si le mode d'écoute est Direct.■ LevelSubwoofer: Réglez le niveau d'enceinte du caisson de basse tout en écoutant du son.0 L'ajustement que vous effectuez reviendra à l'état précédent lorsque vous mettrez l'appareil en mode veille.■ OtherA/V Sync: Si la vidéo est en retard sur le son, vous pouvez retarder le son pour compenser l'écart. Différents paramètres peuvent être réglés pour chaque sélecteur d'entrée. 0 Il ne peut pas être défini si le mode d'écoute est Direct. Music Optimizer: Améliore la qualité du son compressé. La lecture de sons depuis des fichiers compressés avec perte tels que les MP3 peut être améliorée. Le paramètre peut être défini séparément pour chaque sélecteur d'entrée. Le réglage est efficace pour les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux bitstream. 0 Il ne peut pas être défini si le mode d'écoute est Direct. Late Night: Rend les petits sons facilement audibles. Utile lorsque vous avez besoin de baisser le volume lorsque vous regardez un film tard la nuit. Vous pouvez bénéficier de l'effet uniquement en lisant les signaux entrant de la série Dolby et de la série DTS.0 Le réglage ne peut pas être utilisé dans les cas suivants.– Si "3. Audio Adjust" - "Dolby" - "Loudness Management" (ÄP37) dans le menu de Setup est sur "Off" pendant la lecture en Dolby Digital Plus ou Dolby TrueHD

BD/DVDQuick Menu Tone LevelOther Bass Treble32

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Autres fonctions

Lecture audio et vidéo provenant de

Il est possible de jouer l'audio et la vidéo depuis des

sources différentes. Par exemple, vous pouvez jouer l'audio

d'un lecteur CD et la vidéo d'un lecteur BD/DVD. La

procédure dans ce cas est la suivante :

1. Appuyez sur BD/DVD de la télécommande.

2. Appuyez sur CD de la télécommande.

3. Démarrez la lecture sur les lecteurs BD/DVD et CD.

Effectuez les étapes suivantes pour lire la vidéo depuis une

source différente pour s'adapter au son provenant d'une

entrée NET, USB ou BLUETOOTH.

1. Appuyez sur NET, USB ou de la télécommande pour

2. Appuyez sur la touche MODE de la télécommande et

l'entrée vidéo sélectionnée immédiatement avant cette

commande peut être lue.

3. Démarrez la lecture de la source d'entrée vidéo.

4. Chaque pression sur MODE affiche ou arrête la vidéo.33

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

F R Configuration avancée Menu configuration

L'appareil vous permet de configurer les paramètres avancés pour qu'ils vous fournissent une expérience encore meilleure. 1. Réglez l'entrée du téléviseur sur celle assignée à l'appareil. 2. Appuyez sur sur la télécommande. 3. Une fois le menu Setup affiché, sélectionnez le contenu avec les touches S/T de la télécommande et appuyez sur ENTER pour valider votre sélection. 0 Changez les valeurs initiales de chaque paramètre à l’aide des touches W/X du curseur. 0 Pour retourner à l'écran précédent, appuyez sur .4. Pour quitter les réglages, appuyez sur . 1. Input/Output Assign ■ 1. TV Out / OSD 1 2

Télécommande du téléviseur 1080p -> 4K Upscaling En utilisant un téléviseur qui prend en charge le 4K, les signaux vidéo qui entrent en 1080p peuvent être convertis de façon ascendante et être reproduit en 4K."Off (Valeur par défaut)" : Pour ne pas utiliser cette fonction"Auto" : Pour utiliser cette fonction 0 Sélectionnez "Off" si votre téléviseur ne prend pas en charge le 4K. Super Resolution Lorsque vous avez réglé "1080p -> 4K Upscaling" sur "Auto", vous pouvez choisir le degré de correction du signal vidéo parmi "Off" et "1" (faible) à "3" (fort).OSD Language Sélectionnez la langue d’affichage à l’écran.Anglais, Allemand, Français, Espagnol, Italien, Hollandais, Suédois, Russe, Chinois Setup 1. Input/Output Assign

4. Analog Audio Input34

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

Vous pouvez modifier l'attribution de l'entrée entre les sélecteurs d'entrée et les prises HDMI IN.

Impose OSD Choisissez d’afficher ou non les informations sur le téléviseur

lorsque le volume est réglé ou lorsque l'entrée est modifiée, par

"On (Valeur par défaut)" : L'OSD s'affiche sur le téléviseur

"Off" : L'OSD ne s'affiche pas sur le téléviseur

0 L'OSD peut ne pas s’afficher selon le signal d’entrée, même si

"On" est sélectionné. Si l'écran de fonctionnement ne s'affiche

pas, changer la résolution de l'appareil connecté.

Screen Saver Réglez l’heure de démarrage de l'économiseur d'écran.

Sélectionnez une valeur entre "3 minutes (Valeur par défaut)", "5

minutes", "10 minutes" et "Off".

BD/DVD "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée BD/DVD. Si vous

n'attribuez pas une prise, sélectionnez "-----". Pour sélectionner

une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée,

modifiez d'abord le réglage sur du sélecteur d'entrée pour "-----".

(La valeur par défaut est "HDMI 1 (HDCP 2.2)")

CBL/SAT "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée CBL/SAT. Si vous

n'attribuez pas une prise, sélectionnez "-----". Pour sélectionner

une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée,

modifiez d'abord le réglage sur du sélecteur d'entrée pour "-----".

(La valeur par défaut est "HDMI 2 (HDCP 2.2)")

GAME "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée GAME. Si vous

n'attribuez pas une prise, sélectionnez "-----". Pour sélectionner

une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée,

modifiez d'abord le réglage sur du sélecteur d'entrée pour "-----".

(La valeur par défaut est "HDMI 4 (HDCP 2.2)")

STRM BOX "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée STRM BOX. Si vous

n'attribuez pas une prise, sélectionnez "-----". Pour sélectionner

une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée,

modifiez d'abord le réglage sur du sélecteur d'entrée pour "-----".

(La valeur par défaut est "HDMI 3 (HDCP 2.2)")

CD "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée CD. Si vous n'attribuez

pas une prise, sélectionnez "-----". Pour sélectionner une prise

HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifiez

d'abord le réglage sur du sélecteur d'entrée pour "-----". (La

valeur par défaut est "----")

TV "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée TV. Si vous n'attribuez

pas une prise, sélectionnez "-----". Pour sélectionner une prise

HDMI IN déjà attribuée à un autre sélecteur d'entrée, modifiez

d'abord le réglage sur du sélecteur d'entrée pour "-----". (La

valeur par défaut est "-----")

PHONO "HDMI 1 (HDCP 2.2)" à "HDMI 4 (HDCP 2.2)": Attribuez la prise

HDMI IN désirée au sélecteur d'entrée PHONO. Si vous

n'attribuez pas une prise, sélectionnez "-----". Pour sélectionner

une prise HDMI IN déjà attribuée à un autre sélecteur d'entrée,

modifiez d'abord le réglage sur du sélecteur d'entrée pour "-----".

(La valeur par défaut est "-----")35

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

■ 3. Digital Audio Input

Vous pouvez modifier l'attribution de l'entrée entre les sélecteurs d'entrée et les prises

DIGITAL IN COAXIAL/OPTICAL. Si vous n'attribuez pas une prise, sélectionnez " ----- ".

0 Les taux d'échantillonnage pris en charge pour les signaux PCM (stéréo, mono) à partir

d'une entrée numérique sont de 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz/16 bits, 20 bits,

■ 4. Analog Audio Input

Vous pouvez modifier l'attribution de l'entrée entre les sélecteurs d'entrée et les prises

AUDIO IN. Si vous n'attribuez pas une prise, sélectionnez "-----".

Vous pouvez effectuer des changements dans l'environnement de connexion des enceintes

et changer le niveau du volume. Ce réglage ne peut pas être sélectionné si des écouteurs

sont branchés ou si le son est émis par les haut-parleurs du téléviseur car "5. Hardware" -

"HDMI" - "Audio TV Out" est réglé sur "On".

BD/DVD "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée BD/DVD. (La valeur par défaut est "-----")

CBL/SAT "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée CBL/SAT. (La valeur par défaut est "-----")

GAME "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée GAME. (La valeur par défaut est "-----")

STRM BOX "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée STRM BOX. (La valeur par défaut est

CD "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée CD. (La valeur par défaut est "COAXIAL")

TV "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée TV. (La valeur par défaut est "OPTICAL")

PHONO "COAXIAL", "OPTICAL" : Attribuez la prise DIGITAL IN désirée

au sélecteur d'entrée PHONO. (La valeur par défaut est "-----")

BD/DVD "AUDIO 1" à "AUDIO 2" : Attribuez la prise AUDIO IN désirée au

sélecteur d'entrée BD/DVD. (La valeur par défaut est "AUDIO 1")

CBL/SAT "AUDIO 1" à "AUDIO 2" : Attribuez la prise AUDIO IN désirée au

. (La valeur par défaut est "

GAME "AUDIO 1" à "AUDIO 2" : Attribuez la prise AUDIO IN désirée au

sélecteur d'entrée GAME. (La valeur par défaut est "-----")

STRM BOX "AUDIO 1" à "AUDIO 2" : Attribuez la prise AUDIO IN désirée au

sélecteur d'entrée STRM BOX. (La valeur par défaut est "-----")

CD "AUDIO 1" à "AUDIO 2" : Attribuez la prise AUDIO IN désirée au

sélecteur d'entrée CD. (La valeur par défaut est "-----")

TV "AUDIO 1" à "AUDIO 2": Attribuez la prise AUDIO IN désirée au

sélecteur d'entrée TV. (La valeur par défaut est "-----")

PHONO (La valeur par défaut est "PHONO") Le paramètre ne peut pas

Subwoofer Réglez si un caisson de basse est raccordé ou non.

"Yes (Valeur par défaut)" : Lorsque le caisson de basse est

"No" : Si le caisson de basse n'est pas connecté

0 Sélectionnez "Yes" pour utiliser le caisson de basse sans fil

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

Réglez la distance de chaque enceinte à la position d'écoute.

0 Les valeurs par défaut varient selon les régions.

0 Les unités de distance peuvent être modifiées en appuyant sur la touche MODE de la

télécommande. Lorsque l'unité est réglée sur pied, vous pouvez régler de 0,1 pi à 30,0 pi

par incrément de 0,1 pi. Lorsque l'unité sélectionnée est le mètre, vous pouvez choisir

entre 0,03 m et 9,00 m par incrément de 0,03 m.

■ 4. Level Calibration

Front Sélectionnez la fréquence de croisement de "40Hz" à "200Hz"

pour démarrer l'envoi des fréquences pour chaque canal. (La

valeur par défaut est "120Hz")

"Full Band" : La bande complète sera émise.

0 Si "Configuration" - "Subwoofer" est sur "No", "Front" sera fixé

sur "Full Band" et la gamme des graves des autres canaux

sera émise depuis les enceintes avant. Consultez le mode

d'emploi de vos enceintes pour effectuer la configuration.

LPF of LFE Réglez le filtre passe-bas pour les signaux LFE (effet de basse

fréquence) afin de passer des signaux de basse fréquence

plutôt que la valeur réglée et ainsi annuler les bruits indésirables.

Le filtre passe-bas est effectif uniquement pour les sources avec

Une valeur entre "80Hz" et "120Hz (Valeur par défaut)" peut être

"Off": Pour ne pas utiliser cette fonction

Double Bass Ceci peut être sélectionné uniquement lorsque "Configuration" -

"Subwoofer" est réglé sur "Yes" et que "Front" est réglé sur "Full

Accentuez la sortie des basses en alimentant les sons graves à

partir des enceintes avant gauche et droite vers le caisson de

"On" : La sortie des graves sera accentuée

"Off" : La sortie des graves ne sera pas accentuée

Front Left Précisez la distance entre chaque enceinte et la position

d'écoute. (La valeur par défaut est "12.0ft/3.60m")

Front Right Précisez la distance entre chaque enceinte et la position

d'écoute. (La valeur par défaut est "12.0ft/3.60m")

Subwoofer Précisez la distance entre chaque enceinte et la position

d'écoute. (La valeur par défaut est "12.0ft/3.60m")

Front Left Sélectionnez une valeur située entre "−12 dB" et "＋12 dB" (par

incréments de 1 dB). Une tonalité de test sera émise à chaque

fois que vous changez la valeur. Sélectionnez le niveau désiré

(la valeur par défaut est "0 dB").

Front Right Sélectionnez une valeur située entre "−12 dB" et "＋12 dB" (par

incréments de 1 dB). Une tonalité de test sera émise à chaque

fois que vous changez la valeur. Sélectionnez le niveau désiré

(la valeur par défaut est "0 dB").

Subwoofer Sélectionnez une valeur située entre "−15 dB" et "＋12 dB" (par

incréments de 1 dB). Une tonalité de test sera émise à chaque

fois que vous changez la valeur. Sélectionnez le niveau désiré

(la valeur par défaut est "0 dB").

Réglez le canal audio ou la langue de sortie lors de l'écoute

d'audio multiplex ou d'émissions de télévision multilingues etc.

"Main (Valeur par défaut)" : Canal principal uniquement

"Sub": Canal secondaire uniquement

"Main / Sub" : Les canaux principaux et secondaires seront

reproduits en même temps.

0 Si le son multiplex est en cours de lecture, "1+1" apparait sur

l'afficheur de cet appareil lorsque la touche de la

télécommande est pressée.37

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

Réglez le niveau de l'effet des basses fréquences (LFE) des signaux de la série Dolby

Digital, de la série DTS, PCM multicanal et DSD.

Ajustez la différence de niveau du volume entre les appareils connectés à l’appareil.

Sélectionnez le sélecteur d’entrée à configurer.

Définissez un nom facile à chaque entrée. Le nom défini s’affiche sur l’affichage de l’unité

principale. Sélectionnez le sélecteur d’entrée à configurer.

0 Pour donner un nom à une station de radio préréglée, appuyez sur la touche TUNER de

la télécommande, sélectionnez FM/DAB et sélectionnez le numéro de présélection.

0 Ceci ne peut pas être défini si l'entrée "NET", "USB" ou "BLUETOOTH" est sélectionnée.

Mono Input Channel Réglez le canal d'entrée à utiliser pour la lecture d'une source

numérique 2 canaux comme le Dolby Digital, ou d'une source 2

canaux analogiques/PCM dans le mode d'écoute Mono.

"Left": Canal gauche uniquement

"Right": Canal droit uniquement

"Left + Right (Valeur par défaut)" : Canaux gauche et droit

En lisant en Dolby TrueHD, activez la fonction de normalisation

du dialogue qui conserve le volume du dialogue à un certain

niveau. Notez que lorsque ce paramètre est sur Off, la fonction

Late Night qui vous permet de profiter du surround à bas volume

est également désactivée lors de la lecture en Dolby Digital Plus/

"On (Valeur par défaut)" : Utilisez cette fonction

"Off": Pour ne pas utiliser cette fonction

LFE Level Sélectionnez le niveau de l'effet des basses fréquences (LFE)

de chaque type de signal de "0 dB (Valeur par défaut)" à " − ∞

dB". Si le son de l'effet des basses fréquences est trop

important, sélectionnez " − 20 dB" ou " − ∞ dB".

Maximum Volume Réglez la valeur maximale afin d’éviter un volume trop élevé.

Sélectionnez "Off (Valeur par défaut)" ou une valeur située entre

Headphone Level Réglez le niveau de sortie du casque. Sélectionnez une valeur

entre " − 12 dB" et " ＋ 12 dB". (La valeur par défaut est "0 dB")

IntelliVolume Sélectionnez une valeur entre "−12 dB" et "＋12 dB". Définissez

une valeur négative si le volume du dispositif cible est plus grand

que les autres et une valeur positive s'il est plus petit. Pour

vérifier le son, démarrez la lecture du périphérique raccordé. (La

valeur par défaut est "0 dB")

Name Edit 1. Sélectionnez un caractère ou un symbole avec les touches du

curseur et appuyez sur ENTER.

Répétez-le pour saisir 10 caractères ou moins.

"A/a" : Commute entre les boîtiers supérieur et inférieur.

(Appuyer sur la touche MODE de la télécommande permet

également d’alterner entre les majuscules et les minuscules)

" ← " " → ": Déplace le curseur dans le sens de la flèche.

" " : Permet de supprimer un caractère à gauche du

" " : Ajoute une espace.

0 Appuyer sur la touche CLEAR de la télécommande permet

d'effacer tous les caractères saisis.

2. Après la saisie, sélectionnez "OK" avec les touches du

curseur et appuyez sur ENTER.

Le nom saisi sera enregistré.38

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio sont raccordées

à un seul sélecteur d'entrée, telles que les raccordements effectués, à la fois, à la prise "BD/

DVD" HDMI IN et à la prise "BD/DVD" AUDIO IN. Le réglage peut être défini séparément

pour chaque touche du sélecteur d'entrée. Sélectionnez le sélecteur d’entrée à configurer.

Veuillez noter que certaines valeurs par défaut ne peuvent pas être modifiées.

0 Le paramètre ne peut pas être changé si l'entrée "TUNER", "NET", "USB" ou

"BLUETOOTH" est sélectionnée.

Lorsque l'entrée "TUNER", "NET", "USB" ou "BLUETOOTH" est sélectionnée, vous pouvez

définir l'entrée par laquelle la vidéo est lue sur le téléviseur.

0 Si la langue OSD est le chinois, vous ne pouvez sélectionner ce paramètre que si

"TUNER" est sélectionné comme entrée.

Audio Select "ARC" : Pour donner la priorité au signal d'entrée provenant d'un

téléviseur compatible ARC.

0 Le paramètre ne peut être sélectionné que si "5. Hardware" -

"HDMI" - "Audio Return Channel" est réglé sur "Auto" et si

l'entrée "TV" est sélectionnée.

"HDMI" : Pour donner la priorité au signal entrant par les prises

0 Le paramètre ne peut être sélectionné que lorsque l'entrée est

attribuée à la prise HDMI dans le réglage "1. Input/Output

Assign" - "HDMI Input".

"COAXIAL" : Pour donner la priorité au signal entrant par les

prises DIGITAL IN COAXIAL

0 Le paramètre ne peut être sélectionné que lorsque l'entrée est

attribuée à la prise COAXIAL dans le réglage "1. Input/Output

Assign" - "Digital Audio Input".

"OPTICAL" : Pour donner la priorité au signal entrant par les

prises DIGITAL IN OPTICAL

0 Le paramètre ne peut être sélectionné que lorsque l'entrée est

attribuée à la prise OPTICAL dans "1. Input/Output Assign" -

"Digital Audio Input".

"Analog" : Pour toujours émettre un son analogique

indépendamment du signal d'entrée

0 Le paramètre ne peut être sélectionné que lorsque l'entrée est

attribuée à la prise AUDIO IN dans le réglage "1. Input/Output

Assign" - "Analog Audio Input".

(Valeur par défaut : BD/DVD: HDMI, CBL/SAT: HDMI, GAME:

HDMI, STRM BOX: HDMI, CD: COAXIAL, TV: OPTICAL,

PCM Fixed Mode Choisissez s'il faut fixer les signaux d'entrée sur PCM (sauf le

PCM multicanal) lorsque "HDMI", "COAXIAL", ou "OPTICAL" est

sélectionné pour le paramètre "Audio Select". Paramétrez cet

élément sur "On" si des bruits parasites se produisent, ou si le

début d'une piste est tronqué lors de la lecture de sources PCM.

Choisissez "Off (valeur par défaut)" en règle générale.

0 Changer "Audio Select" met le paramètre sur "Off".

Video Select "Last (Valeur par défaut)" : Sélectionnez l'entrée vidéo lue juste

"BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV",

"PHONO" : Lisez la vidéo provenant de l'entrée sélectionnée.

0 Ce réglage est effectif avec un sélecteur d'entrée auquel a été

attribué "1. Input/Output Assign" - "HDMI Input".39

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

■ 1. HDMI HDMI CEC Un réglage sur "On" active la liaison de sélection d’entrée et

d’autres fonctions de liaison avec un appareil compatible CEC

"On": Pour utiliser cette fonction

"Off (Valeur par défaut)" : N'utilisez pas cette fonction

Lorsque vous changez ce réglage, mettez hors tension, puis

sous tension l'alimentation de tous les composants raccordés.

0 Selon le téléviseur, un lien a peut-être besoin d'être configuré

0 Sélectionner "On" et fermer le menu à l’écran affiche le nom

des appareils compatibles CEC et "CEC On" sur l'afficheur de

0 La consommation électrique en mode veille peut augmenter si

"On" est sélectionné. (En fonction de l'état du téléviseur,

l'appareil se mettra en mode veille normal.)

0 Si vous utilisez la molette du volume de l’appareil lorsque ce

paramètre est sur "On" et que le son est retransmis par les

enceintes du téléviseur, le son sera également reproduit

depuis les enceintes raccordées à l'appareil. Si vous voulez

émettre le son à partir d'une seule d'entre elles, modifiez les

réglages de l'appareil ou du téléviseur, ou réduisez le volume

0 Si un fonctionnement anormal se produit lorsque vous réglez

le paramètre sur "On", réglez-le sur "Off".

0 Lors de la connexion d’un composant non compatible CEC,

ou si vous n'êtes pas certain qu'il est compatible, réglez le

paramètre sur "Off".

Lorsque ceci est paramétré sur autre chose que "Off", il est

possible de lire la vidéo et le son d’un lecteur raccordé par HDMI

sur le téléviseur même si l’appareil est en mode veille. Seuls

"Auto" et "Auto (Eco)" peuvent être sélectionnés si "HDMI CEC"

est paramétré sur "On". Si n'importe quoi d'autre est sélectionné,

paramétrez "HDMI CEC" sur "Off". (La valeur par défaut est

0 La consommation d'énergie en mode veille augmente s'il est

réglé sur autre chose que "Off".

"BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV",

"PHONO" : Par exemple, si "BD/DVD" est sélectionné, il est

possible de lire l'équipement raccordé à la prise "BD/DVD" sur le

téléviseur même si l’appareil est en mode veille. Sélectionnez ce

paramètre si vous avez choisi quel lecteur utiliser avec cette

"Last": Vous pouvez afficher la vidéo et le son de l'entrée

sélectionnée juste avant la mise en veille de l'appareil sur le

téléviseur. Lorsque "Last" est sélectionné, vous pouvez changer

l'entrée de l'appareil à l'aide de la télécommande même en

"Auto", "Auto (Eco)": Sélectionnez l'un de ces paramètres si

vous avez raccordé un équipement conforme à la norme CEC.

Vous pouvez afficher la vidéo et le son de l'entrée sélectionnée

sur le téléviseur, indépendamment de l'entrée qui a été

sélectionnée juste avant sur l'appareil mis en veille, en utilisant

la fonction liée CEC.

0 Pour lire des lecteurs sur un TV qui n'est pas conforme à la

norme CEC, vous devez mettre en marche l'appareil et le

commuter sur l'entrée correspondante.

0 En utilisant un téléviseur en conformité avec la norme CEC,

vous pouvez réduire la consommation d'énergie du mode

veille en sélectionnant "Auto (Eco)".40

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

0 Lorsque le réseau LAN est configuré avec un serveur DHCP, réglez "DHCP" sur "Enable"

pour configurer automatiquement les réglages. Pour attribuer des adresses IP fixes à

chaque appareil, vous devez régler "DHCP" sur "Disable" et attribuer une adresse à cet

appareil dans le champ "IP Address", ainsi que définir des informations relatives à votre

réseau local, telles que le masque de sous-réseau et la passerelle.

Audio TV Out Vous pouvez profiter du son via les enceintes du téléviseur

lorsque cet appareil est en marche.

"On": Pour utiliser cette fonction

"Off (Valeur par défaut)" : N'utilisez pas cette fonction

0 Ce paramètre se fixe sur "Auto" si "HDMI CEC" est réglé sur

"On". Si vous avez changé ce paramètre, réglez "HDMI CEC"

0 Le mode d'écoute ne peut pas être modifié tandis que "Audio

TV Out" est réglé sur "On" et que le son est reproduit par les

enceintes du téléviseur.

0 En fonction de votre téléviseur ou du signal d'entrée du

composant, le son risque de ne pas être reproduit par les

enceintes du téléviseur, même si ce paramètre est réglé sur

"On". Dans un tel cas, le son est émis par les enceintes de

0 Si vous actionnez la molette du volume de cet appareil tandis

que le son passe par ce dernier avant d'être reproduit par les

enceintes du téléviseur, le son sera restitué par cet appareil.

Si vous ne voulez pas émettre de son à partir de l'appareil,

changez les réglages de l'appareil ou du téléviseur ou

réduisez le volume de l’appareil.

Audio Return Channel Vous pouvez profiter du son d'un téléviseur compatible ARC

connecté HDMI via les enceintes connectées à l'appareil.

Pour utiliser cette fonction, réglez préalablement "HDMI CEC"

"Auto": Pour profiter du son du téléviseur grâce aux enceintes

raccordées à l'appareil

"Off": Lorsque la fonction ARC n'est pas utilisée

Auto Lip Sync Ce réglage corrige automatiquement toute désynchronisation

entre les signaux vidéo et audio en se basant sur les données

provenant du téléviseur compatible HDMI LipSync.

"On (Valeur par défaut)" : La correction automatique est activée.

"Off": La correction automatique sera désactivée.

Wi-Fi Connectez l'appareil au réseau via un routeur LAN sans fil.

"On": Connexion au réseau sans fil

"Off (Wired) (Valeur par défaut)" : La connexion au réseau local

Wi-Fi Setup Vous pouvez configurer les paramètres du réseau local sans fil

en appuyant sur ENTER lorsque "Start" s'affiche.

0 Consultez "2. Network Connection" (ÄP17) dans Initial Setup

pour plus de détails.

Wi-Fi Status Les informations sur le point d'accès connecté s’affichent.

"SSID" : SSID du point d'accès connecté.

"Signal" : Force du signal du point d'accès connecté.

"Status" : État du point d’accès connecté.

MAC Address Il s’agit de l’adresse MAC de cet appareil.

Cette valeur est spécifique au composant et ne peut pas être

DHCP "Enable (Valeur par défaut)" : Configuration automatique via le

"Disable": Configuration manuelle sans protocole DHCP En sélectionnant "Disable", vous devez régler manuellement "IP Address", "Subnet Mask", "Gateway", et "DNS Server".

IP Address Affiche/Définit l'adresse IP.

Subnet Mask Affiche/Définit le masque de sous-réseau.

Gateway Affiche/Définit la passerelle.

DNS Server Affiche/Définit le serveur DNS primaire.

Proxy URL Affiche/Définit l'URL du serveur proxy.41

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Proxy Port Affiche/Définit le numéro de port du serveur proxy quand vous

saisissez "Proxy URL".

Friendly Name Changez le nom de périphérique de cet appareil qui apparait sur

les autres périphériques connectés au réseau pour un nom

facilement reconnaissable.

Ceci est réglé sur Onkyo TX-L20DWL ＊＊＊＊＊＊ au moment

de l’achat. (" ＊ " sont les caractères alphanumériques servant à

identifier chaque appareil)

1. Appuyez sur ENTER pour afficher l'écran Edit.

2. Sélectionnez un caractère ou un symbole avec les touches du

curseur et appuyez sur ENTER.

Répétez-le pour saisir 31 caractères ou moins.

"A/a": Permute entre les majuscules et les minuscules.

(Appuyer sur la touche MODE de la télécommande permet

également d’alterner entre les majuscules et les minuscules.)

" ← " " → ": Déplace le curseur dans le sens de la flèche.

" " : Permet de supprimer un caractère à gauche du

" " : Ajoute une espace.

0 Appuyer sur la touche CLEAR de la télécommande permet

d'effacer tous les caractères saisis.

3. Après la saisie, sélectionnez "OK" avec les touches du

curseur et appuyez sur ENTER.

Le nom saisi sera enregistré.

AirPlay Password Vous pouvez saisir un mot de passe pouvant avoir jusqu'à 31

caractères pour que seuls les utilisateurs mémorisés puissent

1. Appuyez sur ENTER pour afficher l'écran Edit.

2. Sélectionnez un caractère ou un symbole avec les touches du

curseur et appuyez sur ENTER.

Répétez-le pour saisir 31 caractères ou moins.

"A/a": Permute entre les majuscules et les minuscules.

(Appuyer sur la touche MODE de la télécommande permet

également d’alterner entre les majuscules et les minuscules.)

" ← " " → ": Déplace le curseur dans le sens de la flèche.

" " : Permet de supprimer un caractère à gauche du

" " : Ajoute une espace.

0 Pour choisir de masquer le mot de passe par des " ＊ " ou de

l'afficher textuellement, appuyez sur la touche MEMORY de la

0 Appuyer sur la touche CLEAR de la télécommande permet

d'effacer tous les caractères saisis.

3. Après la saisie, sélectionnez "OK" avec les touches du

curseur et appuyez sur ENTER.

Le mot de passe saisi sera sauvegardé.

Usage Data Dans le but d’améliorer la qualité de nos produits et services,

notre société peut collecter des informations sur vos habitudes

d’utilisation par le réseau. Choisissez "Yes" si vous êtes d’accord

que nous collections ces informations. Choisissez "No" si vous

ne désirez pas que nous collections ces informations. (La valeur

par défaut est "No")

Vous pouvez définir cela après avoir validé la Politique de

Confidentialité. Si vous sélectionnez "Usage Data" et appuyez

sur ENTER, la Politique de Confidentialité s'affiche. (Le même

écran s'affiche également lorsque vous configurez la connexion

réseau.) Si vous acceptez la collecte d'informations, ce

paramètre sera également "Yes". Veuillez noter que si vous

acceptez la Politique de Confidentialité mais que vous

choisissez "No" pour ce paramètre, les informations ne seront

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

0 Patientez un moment si "Network" ne peut être sélectionné. Il s'affiche lorsque la

fonctionnalité réseau est lancée.

0 Patientez un moment si "Bluetooth" ne peut être sélectionné. Il apparaitra lorsque la

fonction BLUETOOTH sera lancée.

■ 4. Power Management

Network Check Vous pouvez vérifier la connexion réseau.

Appuyez sur ENTER lorsque "Start" s'affiche.

Bluetooth Choisissez si vous voulez ou non utiliser la fonction

"On (Valeur par défaut)" : Permet d’effectuer une connexion

avec un périphérique compatible BLUETOOTH à l'aide de la

fonction BLUETOOTH. Sélectionnez également "On" lorsque

vous effectuez différents réglages BLUETOOTH.

"Off": Pour ne pas utiliser la fonction BLUETOOTH Auto Input Change L’entrée de l’appareil passe automatiquement sur

"BLUETOOTH" lorsque la connexion est effectuée depuis un

périphérique compatible BLUETOOTH vers l’appareil.

"On (Valeur par défaut)" : L'entrée devient automatiquement

"BLUETOOTH" lorsqu’un périphérique compatible BLUETOOTH

"Off": La fonction est désactivée.

0 Si l’entrée ne bascule pas automatiquement, réglez sur "Off"

et modifiez manuellement l'entrée.

Auto Reconnect Cette fonction se reconnecte automatiquement au dernier

périphérique compatible BLUETOOTH connecté lorsque vous

commutez l'entrée sur "BLUETOOTH".

"On" : Utilisez cette fonction

"Off": Pour ne pas utiliser cette fonction

0 Ceci pourrait ne pas marcher avec certains périphériques

compatibles BLUETOOTH.

Pairing Information Vous pouvez réinitialiser les informations d'appairage

sauvegardées sur cet appareil.

Appuyer sur ENTER lorsque "Clear" est affiché réinitialise les

informations d'appairage mémorisées dans cet appareil.

0 Cette fonction ne réinitialise pas les informations d'appairage

sur le périphérique compatible BLUETOOTH. En effectuant

de nouveau l'appairage de l'appareil avec le périphérique,

assurez-vous d'effacer au préalable les informations

d'appairage présentes sur le périphérique compatible

BLUETOOTH. Pour plus d'informations sur la manière

d'effacer les informations d'appairage, reportez-vous au mode

d'emploi du périphérique compatible BLUETOOTH.

Device Affiche le nom du périphérique compatible BLUETOOTH

connecté à l’appareil.

0 Le nom n'est pas affiché lorsque "Status" est "Ready" et

Status Affiche l'état du périphérique compatible BLUETOOTH connecté

"Ready": Non appairé

"Connected": Connectée avec succès

Sleep Timer Permet à l'appareil de se mettre automatiquement en veille une

fois que la durée définie s'est écoulée. Choisissez parmi "30

minutes", "60 minutes", et "90 minutes".

"Off (Valeur par défaut)" : Ne met pas automatiquement

l'appareil en veille.43

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

0 Patientez un moment si "Network Standby" et "Bluetooth Wakeup" ne peuvent pas être

sélectionnés. Il s'affiche lorsque la fonctionnalité réseau est lancée.

Auto Standby Ce réglage met automatiquement l’appareil en veille après 20

minutes d’inactivité sans aucune entrée audio ou vidéo.

(Lorsque "USB Power Out at Standby" ou "Network Standby" est

actif, ceci devient le mode HYBRID STANDBY qui réduit

l'augmentation de la consommation d'énergie au minimum.)

"On (Valeur par défaut)" : L’appareil passe automatiquement en

mode veille ("ASb" reste allumé).

"Off": L’appareil ne passe pas automatiquement en mode veille.

0 "Auto Standby" apparait sur l'afficheur de cet appareil et sur

l’écran du téléviseur 30 secondes avant que la mise en veille

automatique s'active.

Auto Standby in HDMI Standby Through

Activer ou désactiver "Auto Standby" lorsque "HDMI Standby

Through" est activé.

"On": Le paramètre sera activé.

"Off": Le paramètre sera désactivé.

0 Ce paramètre ne peut pas être réglé sur "On" si "Auto

Standby" est sur "Off".

Les dispositifs raccordés au port USB sont fournis en électricité

même lorsque cet appareil est en mode veille si cette fonction

est sur "On". (La valeur par défaut est "Off")

0 En utilisant cette fonctionnalité, la consommation d'énergie

augmente même si l'appareil est en veille, toutefois,

l'augmentation est réduite à son minimum par le passage

automatique en mode HYBRID STANDBY, où seuls les

circuits principaux sont en fonctionnement.

Network Standby Lorsque cette fonctionnalité est mise sur "On (Valeur par

défaut)", vous pouvez mettre sous tension l'appareil via le

réseau en utilisant une application qui peut commander cet

0 Lorsque "Network Standby" est utilisé, la consommation

d'énergie augmente même lorsque l’appareil est en mode

veille. Cependant, l'augmentation de la consommation

d'énergie est réduite au minimum en entrant

automatiquement en mode HYBRID STANDBY, où seul le

circuit essentiel est en fonctionnement.

0 "Network Standby", qui réprime la consommation d'énergie,

peut se désactiver lorsque la connexion réseau est perdue.

Utilisez la touche d'alimentation de la télécommande ou de

cet appareil pour mettre en marche l'appareil si cela arrive.

Bluetooth Wakeup Cette fonction sort l'appareil du mode veille en connectant un

périphérique compatible BLUETOOTH.

"On": Pour utiliser cette fonction

"Off (Valeur par défaut)" : N'utilisez pas cette fonction

0 Le réglage sur "On" augmente la consommation d'énergie

même lorsque l'appareil est en mode veille. Cependant,

l'augmentation de la consommation d'énergie est réduite au

minimum en entrant automatiquement en mode HYBRID STANDBY, où seul le circuit essentiel est en fonctionnement.

0 Ce paramètre se fixe sur "Off" si "5. Hardware" - "Bluetooth" -

"Auto Input Change" est réglé sur "Off".44

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

■ 2. Firmware Update

0 Patientez un moment si "Firmware Update" ne peut être sélectionné. Il s'affiche lorsque la

fonctionnalité réseau est lancée.

Vous pouvez effectuer la Initial Setup à partir du menu de configuration système.

0 Patientez un moment si "Initial Setup" ne peut être sélectionné. Il s'affiche lorsque la

fonctionnalité réseau est lancée.

DAB Auto Scan Vous pouvez lancer la recherche automatique lorsque de

nouvelles stations DAB sont ajoutées ou lorsque vous

DAB DRC Avec le paramètre DRC (Dynamic Range Control), vous pouvez

réduire la plage dynamique de la radio numérique DAB de sorte

que vous puissiez encore entendre les parties chuchotées

même lorsque le volume est bas - idéal pour écouter la radio

tard la nuit sans déranger personne.

"Off (Valeur par défaut)" : DRC désactivée

"Large" : Réduction élevée de la plage dynamique

"Small" : Faible réduction de la plage dynamique

Update Notice La disponibilité d’une mise à jour du micrologiciel est notifiée via

"Enable (Valeur par défaut)" : Informer des mises à jour

"Disable": Ne pas informer des mises à jour

Version La version actuelle du micrologiciel s'affiche.

Update via NET Appuyez sur ENTER pour sélectionner lorsque vous désirez

mettre à jour le micrologiciel via le réseau.

0 Vous ne pourrez pas sélectionner ce réglage si vous n’avez

pas accès à Internet ou s'il n'y a rien à mettre à jour.

Update via USB Appuyez sur ENTER pour sélectionner lorsque vous désirez

mettre à jour le micrologiciel via USB.

0 Vous ne pourrez pas sélectionner ce réglage si un

périphérique de stockage USB n’est pas connecté ou s'il n'y a

rien à mettre à jour dans le périphérique de stockage USB.

Setup Parameter Verrouillez le menu Setup pour protéger les paramètres.

"Locked": Le menu est verrouillé.

"Unlocked (Valeur par défaut)" : Le menu est déverrouillé.

Load Default Réinitialisez l’appareil pour qu'il revienne comme il était au

moment de son achat. La réinitialisation est terminée lorsque

"Clear" apparaît sur l’afficheur et l'appareil passe en veille.

Vos réglages seront également initialisés lorsque vous

réinitialiserez, donc veuillez noter vos réglages avant de

commencer la réinitialisation.45

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel |Autres

F R Mise à jour du micrologiciel Mise à jour du micrologiciel

Fonction de mise à jour de cet appareil

Cet appareil possède une fonctionnalité qui permet la mise

à jour du micrologiciel (logiciel du système) via le réseau ou

le port USB. Ceci nous permet de pouvoir effectuer des

améliorations d’une variété de commandes et d’ajouter des

Pour avoir plus de détails sur les fonctionnalités de lecture

mises à jour, voir ici

Comment mettre à jour le micrologiciel

Il y a deux méthodes de mise à jour du micrologiciel : via

réseau et via USB. La mise à jour peut prendre environ 20

minutes avec l'une ou l'autre des méthodes : via réseau ou

via USB. De plus, les paramètres actuels sont garantis,

quelle que soit la méthode utilisée pour la mise à jour.

Notez que lorsque cet appareil est connecté au réseau,

vous pouvez voir les notifications concernant les mises à

jour du micrologiciel sur l'afficheur. Pour exécuter la mise à

jour, sélectionnez "Update" à l'aide des touches du curseur

de la télécommande et appuyez sur ENTER. "Completed!"

s'affiche lorsque la mise à jour est terminée.

0 Pour connaître les dernières informations sur les mises à

jour, visitez le site internet de notre société. Il n'est pas

nécessaire de mettre à jour le micrologiciel de cet

appareil s'il n'y a aucune mise à jour disponible.

0 Lors d'une mise à jour, ne pas

– Débrancher et rebrancher les câbles, le périphérique

de stockage USB ou le casque, ni effectuer d'action

sur l'appareil comme couper son alimentation

– Accès à cet appareil à partir d'un ordinateur ou d'un

smartphone à l'aide d'une application

Avertissement : Le programme et la documentation en

ligne qui l'accompagne vous sont fournis pour une

utilisation à vos propres risques.

Nous ne serons pas tenu responsable et vous n'aurez

aucun recours en dommages et intérêts pour toute

réclamation de quelque nature que ce soit concernant votre

utilisation du programme ou la documentation en ligne qui

l'accompagne, quelle que soit la théorie juridique et si

délictuelle ou contractuelle.

En aucun cas, Nous ne sommes responsables envers vous

ou un tiers pour tous dommages spéciaux, indirects,

accessoires ou consécutifs de toute nature, y compris, mais

sans s'y limiter, à la compensation, le remboursement ou

des dommages et intérêts en raison de la perte de profits,

présents ou futurs, perte de données, ou pour toute autre

Mise à jour du micrologiciel via le réseau

0 Vérifiez que l'appareil est en marche et que la connexion

à Internet fonctionne.

0 Éteignez le composant du contrôleur (PC, etc.) connecté

0 Arrêtez la lecture de la webradio, un périphérique de

stockage USB, ou le contenu d'un serveur.

0 Lorsque "5. Hardware" - "HDMI" - "HDMI CEC" dans le

menu Setup est réglé sur "On", réglez-le sur "Off".

0 La description peut être différente de l'affichage à l’écran

mais cela ne changera pas la fonction ou la façon de

1. Réglez l'entrée du téléviseur sur celle assignée à

2. Appuyez sur sur la télécommande.

3. Sélectionnez "6. Miscellaneous" - "Firmware Update" -

"Update via NET" avec les touches du curseur dans

l'ordre et appuyez sur ENTER.

Setup1. Input/Output Assign 2. Speaker3. Audio Adjust4. Source5. Hardware6. Miscellaneous1. TV Out / OSD2. HDMI Input3. Digital Audio Input4. Analog Audio Input46

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel |Autres

0 Si "Firmware Update" est grisé et ne peut pas être

sélectionné, attendez quelques instants jusqu'à ce qu'il

0 Vous ne pourrez pas sélectionner "Update via NET" s'il

n'y a rien à mettre à jour.

4. Appuyez sur ENTER avec "Update" sélectionné pour

lancer la mise à jour.

0 Lors de la mise à jour, l'écran du téléviseur peut

devenir noir en fonction du programme mis à jour.

Dans ce cas, vérifiez la progression sur l'afficheur de

cet appareil. L’écran du téléviseur restera noir jusqu'à

ce que la mise à jour soit terminée et que l'alimentation

soit remise en marche.

0 "Completed!" s'affiche lorsque la mise à jour est

5. Appuyez sur la touche Í ON/STANDBY de cet appareil

pour le mettre en mode veille. Le processus est terminé

et votre micrologiciel est mis à jour à la dernière version.

0 N'utilisez pas la touche Í de la télécommande.

Si un message d'erreur s'affiche : Lorsqu'une erreur se

produit, " ＊ - ＊＊ Error!" apparait sur l'afficheur de cet

appareil. (" ＊ " représente un caractère alphanumérique.)

Vérifiez les points suivants :

0 ＊ -01, ＊ -10: Câble Ethernet introuvable. Raccordez le

-16, ＊ -17, ＊ -18, ＊ -20, ＊ -21: Erreur de connexion

Internet. Vérifiez les points suivants :

– Le routeur est activé

– Cet appareil et le routeur sont connectés via le réseau

Essayez de débrancher puis connectez de nouveau

l'alimentation de l’appareil et du routeur. Ceci permet de

résoudre le problème. Si vous ne parvenez toujours pas

à vous connecter à Internet, le serveur DNS ou le

serveur proxy peuvent être temporairement

indisponibles. Vérifiez l'état du service avec votre

fournisseur d'accès à internet.

0 Autres : Débranchez puis rebranchez le cordon

d'alimentation secteur, puis répétez depuis le début.

0 Préparez un périphérique de stockage USB de 128 Mo

ou plus. Format de système de fichiers FAT16 ou FAT32.

– Un média inséré dans un lecteur de carte USB ne peut

pas être utilisé pour cette fonction.

– Les périphériques de stockage USB avec des

fonctions de sécurité ne sont pas pris en charge.

– Les concentrateurs USB et les périphériques USB

avec une fonction de concentrateur ne sont pas pris en

charge. Ne branchez pas ces périphériques à

0 Supprimez toutes les données enregistrées sur le

périphérique de stockage USB.

0 Éteignez le composant du contrôleur (PC, etc.) connecté

0 Arrêtez la lecture de la webradio, un périphérique de

stockage USB, ou le contenu d'un serveur.

0 Lorsque "5. Hardware" - "HDMI" - "HDMI CEC" dans le

menu Setup est réglé sur "On", réglez-le sur "Off".

0 Certains périphériques de stockage USB peuvent

prendre du temps à charger, risquent de ne pas être

chargés correctement, ou peuvent ne pas être

correctement alimentés en fonction du périphérique ou

0 Nous ne pourrons être tenus responsables des pertes ou

de l’endommagement des données, ou des défaillances

de stockage causées par l'utilisation d'un périphérique de

stockage USB avec cet appareil. Nous vous remercions

de votre compréhension.

0 La description peut être différente de l'affichage à l’écran

mais cela ne changera pas la fonction ou la façon de

1. Connectez le périphérique de stockage USB à votre PC.

2. Téléchargez le fichier du micrologiciel sur votre

ordinateur depuis le site Web de notre société et

Les fichiers du micrologiciel sont nommés de la manière

ONKSLM0002_S20000SASASOO2_ ＊＊＊ .zip

Décompressez le fichier sur votre PC. Le nombre de

fichiers et de dossiers décompressés varie en fonction

3. Copiez tous les fichiers et dossiers décompressés dans

le dossier racine du périphérique de stockage USB.

0 Assurez-vous de copier les fichiers décompressés.

4. Branchez le périphérique de stockage USB au port USB

0 Si vous connectez un disque dur USB au port USB de

l'appareil, nous vous recommandons d'utiliser son

adaptateur secteur pour l'alimenter.

0 Si le périphérique de stockage USB a été partitionné,

chaque section sera considérée comme étant un

périphérique indépendant.

5. Réglez l'entrée du téléviseur sur celle assignée à

6. Appuyez sur sur la télécommande.

Setup 1. Input/Output Assign 2. Speaker3. Audio Adjust4. Source5. Hardware6. Miscellaneous1. Tuner2. Firmware Update3. Initial Setup4. Lock5. Load Default

Setup 1. Input/Output Assign 2. Speaker3. Audio Adjust4. Source5. Hardware6. Miscellaneous1. TV Out / OSD2. HDMI Input3. Digital Audio Input4. Analog Audio Input47

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel |Autres

7. Sélectionnez "6. Miscellaneous" - "Firmware Update" -

"Update via USB" avec les touches du curseur dans

l'ordre et appuyez sur ENTER.

0 Si "Firmware Update" est grisé et ne peut pas être

sélectionné, attendez quelques instants jusqu'à ce

0 Vous ne pourrez pas sélectionner "Update via USB"

s'il n'y a rien à mettre à jour.

8. Appuyez sur ENTER avec "Update" sélectionné pour

lancer la mise à jour.

0 Lors de la mise à jour, l'écran du téléviseur peut

devenir noir en fonction du programme mis à jour.

Dans ce cas, vérifiez la progression sur l'afficheur de

cet appareil. L’écran du téléviseur restera noir jusqu'à

la fin de la mise à jour et jusqu'à la remise sous

0 Lors de la mise à jour, n'éteignez pas le périphérique

de stockage USB, ne le débranchez/rebranchez pas.

0 "Completed!" s'affiche lorsque la mise à jour est

9. Retirez le périphérique de stockage USB de cet appareil.

Appuyez sur la touche Í ON/STANDBY de cet appareil

pour le mettre en mode veille. Le processus est terminé

et votre micrologiciel est mis à jour à la dernière version.

0 N'utilisez pas la touche Í de la télécommande.

Si un message d'erreur s'affiche : Lorsqu'une erreur se

produit, " ＊ - ＊＊ Error!" apparait sur l'afficheur de cet

appareil. (" ＊ " représente un caractère alphanumérique.)

Vérifiez ce qui suit :

0 ＊-01, ＊-10: Périphérique de stockage USB introuvable.

Vérifiez si le périphérique de stockage USB ou le câble

USB est correctement inséré dans le port USB de cet

Branchez le périphérique de stockage USB à une source

d'alimentation externe s'il dispose de sa propre

0 ＊ -05, ＊ -13, ＊ -20, ＊ -21: Le fichier du micrologiciel

n'est pas présent dans le dossier racine du périphérique

de stockage USB, ou le fichier du micrologiciel est

destiné à un autre modèle. Essayez à nouveau à partir

du téléchargement du fichier du micrologiciel.

0 Autres : Débranchez puis rebranchez le cordon

d'alimentation secteur, puis répétez depuis le début.

Setup 1. Input/Output Assign 2. Speaker3. Audio Adjust4. Source5. Hardware6. Miscellaneous1. Tuner2. Firmware Update3. Initial Setup4. Lock5. Load Default48

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Autres Dépannage

Avant de démarrer la procédure

Les problèmes peuvent être résolus simplement en

allumant et en coupant l'alimentation, ou en débranchant/

rebranchant le cordon d'alimentation, ce qui est plus facile

que de travailler sur la connexion, la procédure de

paramétrage et de fonctionnement. Essayez d'effectuer les

mesures les plus simples à la fois sur l'appareil et sur le

périphérique connecté. Si le problème est que la vidéo ou

l'audio ne sont pas sortis, ou que le fonctionnement lié

HDMI ne fonctionne pas, la déconnexion/connexion du

câble HDMI peut le résoudre. Éteignez le périphérique

connecté à cet appareil puis débranchez et rebranchez le

câble. Lors de la reconnexion, veillez à ne pas enrouler le

câble HDMI car s'il est enroulé, le câble HDMI peut ne pas

0 Cet appareil contient un microprocesseur pour le

traitement du signal et les fonctions de commande. Dans

de très rares cas, de sérieuses interférences, des

parasites provenant d’une source externe ou de

l'électricité statique risquent d'entraîner un blocage. Dans

le cas peu probable où cela se produise, débranchez le

cordon d’alimentation de la prise murale, attendez au

moins 5 secondes, puis rebranchez-le.

0 Nous ne sommes pas responsables des réparations des

dommages (tels que les frais de location de CD) dus aux

enregistrements ratés causés par le dysfonctionnement

de l'appareil. Avant d'enregistrer des données

importantes, assurez-vous que ces données seront

enregistrées correctement.

Si le fonctionnement devient instable

Essayez de redémarrer l'appareil

Le problème peut être réglé en faisant redémarrer cet

appareil. Après avoir mis cet appareil en veille, appuyez sur

Í ON/STANDBY de cet appareil pendant 5 secondes ou

plus pour faire redémarrer l'appareil. (Les réglages dans

l'appareil sont conservés.) Si le redémarrage de l'appareil

ne règle pas le problème, essayez de débrancher et de

rebrancher une nouvelle fois l'alimentation de cet appareil

et des autres éléments raccordés.

Réinitialisation de l'appareil (ceci réinitialise les

paramètres de cet appareil sur leur valeur par défaut)

Si le redémarrage de l'appareil ne règle pas le problème,

réinitialiser l'appareil sur les réglages qu'il avait au moment

de l'achat peut le résoudre. Vos réglages seront également

initialisés lorsque vous réinitialiserez, donc veuillez noter

vos réglages avant de commencer à faire cela.

1. Appuyez sur la touche de la télécommande,

sélectionnez "6. Miscellaneous" - "Load Default" sur

l'écran Setup et appuyez sur ENTER.

2. Sélectionnez "Yes" et appuyez sur ENTER.

3. L'appareil se met en veille et les réglages sont

Impossible d'allumer cet appareil

0 Assurez-vous que le cordon d'alimentation est

correctement branché dans la prise murale.

0 Débranchez le cordon d'alimentation de la prise murale,

attendez 5 secondes ou plus, puis rebranchez-le une

L'appareil s'éteint de manière inattendue

0 L'appareil passe automatiquement en mode veille

lorsque le paramètre "5. Hardware" - "Power

Management" - "Auto Standby" dans les fonctions du

menu Setup est actif.

0 Si "CHECK SP WIRE" apparaît sur l'afficheur, les câbles

d'enceinte peuvent avoir créés un court-circuit. Assurez-

vous que les fils dénudés des enceintes ne sont pas en

contact entre eux ou avec le panneau arrière de

l'appareil, puis mettez de nouveau l'appareil en marche.

0 La fonction de circuit de protection peut avoir été activée

parce que la température de l'appareil s'est élevée de

façon anormale. Si cela arrive, alors l'appareil restera

hors tension après que vous ayez mis en marche

l'appareil. Assurez-vous que l'appareil a suffisamment

d'espace d'aération autour de lui, attendez que l'appareil

refroidisse suffisamment, puis essayez de le remettre en

ATTENTION : Si de la fumée, une odeur ou un bruit

anormal est produit par l'appareil, débranchez

immédiatement le cordon d'alimentation de la prise murale

et contactez le revendeur ou l'assistance de notre société.

0 Vérifiez que le raccordement entre la sortie du

périphérique et l'entrée sur cet appareil est bon.

0 Assurez-vous qu'aucun des câbles de connexion ne soit

plié, tordu ou endommagé.

0 Si le témoin MUTING clignote sur l'afficheur, appuyez sur

la touche de la télécommande pour annuler la mise

0 Lorsqu'un casque est branché à la prise PHONES,

aucun son n'est émis par les enceintes.

0 Lorsque "4. Source" - "Audio Select" - "PCM Fixed Mode"

dans le menu Setup est réglé sur "On", aucun son n'est

lu lorsque des signaux autres que PCM entrent. Changez

le réglage pour Off.

Vérifiez les points suivants si ce qui précède n'a pas réglé le

Aucun son n'est restitué par le téléviseur

0 Passez le sélecteur d'entrée de cet appareil sur la

position de la prise à laquelle le téléviseur est raccordé.

0 Si le téléviseur ne prend pas en charge la fonction ARC,

avec une connexion par HDMI, raccordez le téléviseur et

cet appareil à l'aide d'un câble optonumérique, d'un câble

coaxial numérique ou d'un câble audio analogique.49

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Aucun son n'est restitué par le lecteur raccordé

0 Passez le sélecteur d'entrée de cet appareil sur la

position de la prise à laquelle le lecteur est raccordé.

0 Vérifiez le réglage de la sortie audio numérique sur le

périphérique connecté. Sur certaines consoles de jeux,

telles que celles qui prennent en charge le DVD, le

réglage par défaut est sur OFF.

0 Avec certains disques DVD-Video, vous devez

sélectionner un format de sortie audio à partir d'un menu.

Aucun son n'est restitué par une enceinte

0 Assurez-vous que la polarité des câbles des enceintes

(+/–) est correcte, et qu'aucun fil dénudé n'est en contact

avec les parties métalliques situées près des bornes

0 Assurez-vous que les câbles des enceintes ne soient pas

0 Vérifiez que le raccordement des enceintes a été

correctement effectué. (ÄP10)

0 En fonction de la source et le mode d'écoute en cours,

peu de son peut être émis par les enceintes d'ambiance.

Sélectionnez un autre mode d'écoute pour voir si le son

Le caisson de basse n'émet aucun son

0 Assurez-vous que le cordon d'alimentation du caisson de

basse est correctement branché à la prise murale.

0 Vérifiez que LINK LED sur le caisson de basse est

allumé. Si cela clignote, suivez la procédure suivante

pour appairer l'appareil principal et le caisson de basse.

1.Appuyez sur la touche LINK du panneau arrière du

caisson de basse jusqu'à ce que la vitesse de

clignotement de LINK LED change.

2.Tout en appuyant sur TUNING4 à l'avant de l'appareil

principal, appuyez sur INPUT3.

"Pairing" apparait sur l'afficheur de l’appareil principal.

3.Une fois que "Paired" apparait sur l'afficheur de

l'appareil principal et que LINK LED s'allume sur le

caisson de basse, l'appairage est terminé.

0 Le son peut sauter ou se couper selon l'état de la

réception. Rapprochez le caisson de basse de l'appareil

principal si cela survient. S'il y a des obstacles entre eux,

essayez de les enlever.

0 Le caisson de basse peut ne pas produire de son dans

des cas comme lorsque le signal d'entrée ne contient

aucune information dans le canal LFE ou lorsque le

mode d'écoute est réglé sur Direct.

Des bruits peuvent être entendus

0 Grouper à l'aide de colliers de serrage les câbles RCA

avec les cordons d'alimentation, le câble d'enceinte, etc.

peut dégrader la performance audio, donc évitez de le

0 Un câble audio peut capter des interférences. Essayez

de repositionner vos câbles.

Le début du son reçu via HDMI n'est pas audible.

0 Étant donné que le temps nécessaire à l'identification du

format d'un signal HDMI est plus long que celui des

autres signaux audio numériques, la sortie audio peut ne

pas démarrer immédiatement.

Le son s'affaiblit soudainement

0 Si la température à l'intérieur de l'appareil dépasse un

certain niveau pendant une période prolongée, le volume

peut baisser automatiquement pour protéger les circuits.

0 Pour profiter de la lecture surround numérique, comme le

Dolby Digital, les signaux audio doivent passer par un

câble HDMI, un câble coaxial numérique ou un câble

optonumérique. La sortie du son devra être réglée sur la

sortie bitstream du lecteur de Blu-ray Disc ou un autre

0 Appuyez plusieurs fois sur la touche de la

télécommande pour changer l'affichage sur cet appareil

pour vérifier le format d'entrée.

Vérifiez les points suivants si ce qui précède n'a pas réglé le

À propos des signaux DTS

0 Avec un support qui passe de façon soudaine de DTS à

PCM, la lecture PCM peut ne pas démarrer

immédiatement. Si tel est le cas, vous devriez arrêter

votre lecteur pendant environ 3 secondes puis reprendre

0 Certains lecteurs CD et LD ne permettent pas de lire

correctement les supports DTS même si votre lecteur est

branché à une entrée numérique sur l'appareil. Ceci est

généralement dû au fait que le débit binaire DTS a été

traité (par exemple le niveau de sortie, le taux

d'échantillonnage ou la distorsion de fréquence ont

changé) et l'appareil ne le reconnaît pas comme un

authentique signal DTS. Dans ce cas, un bruit pourrait se

0 La lecture d'un programme DTS, l'utilisation des

fonctions de pause, d'avance rapide ou de retour rapide

de votre lecteur peuvent produire un bref son perceptible.

Il ne s'agit pas d'un dysfonctionnement.

0 Vérifiez que le raccordement entre la sortie du

périphérique et l'entrée sur cet appareil est bon.

0 Assurez-vous qu'aucun des câbles de connexion ne soit

plié, tordu ou endommagé.

0 Lorsque l'image du téléviseur est floue ou manque de

netteté, le cordon d'alimentation ou les câbles de

connexion de l’appareil peuvent avoir interféré. Dans ce

cas, gardez une distance entre le câble d'antenne du

téléviseur et les câbles de l’appareil.

0 Assurez-vous que le changement des écrans d'entrée

est correct sur le côté du moniteur tel qu'un téléviseur.50

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Vérifiez les points suivants si ce qui précède n'a pas réglé le

Il n'y a pas de vidéo

0 Passez le sélecteur d'entrée de cet appareil sur la

position de la prise à laquelle le lecteur est raccordé.

Il n'y a pas d'image provenant de la source raccordée à

0 Pour afficher une vidéo provenant du lecteur raccordé

sur l'écran du téléviseur lorsque l'appareil est en veille,

vous devez activer "5. Hardware" - "HDMI" - "HDMI Standby Through" dans le menu Setup. Lisez la (ÄP39)

pour avoir des informations sur HDMI Standby Through.

0 Vérifiez si "Resolution Error" apparait sur l'afficheur de

cet appareil si la vidéo entrant par la prise HDMI IN ne

s'affiche pas. Dans ce cas, le téléviseur ne prend pas en

charge la résolution de la vidéo entrée à partir du lecteur.

Changez le réglage du lecteur.

0 La fiabilité de fonctionnement en utilisant un adaptateur

HDMI à DVI n'est pas garantie. De plus, les signaux

vidéo provenant d'un ordinateur ne sont pas pris en

Scintillement des images

0 Il est possible que la résolution du lecteur ne soit pas

compatible avec la résolution du téléviseur. Si vous avez

raccordé le lecteur à cet appareil à l'aide d'un câble

HDMI, essayez de changer la résolution de sortie sur le

lecteur. Il pourrait également y avoir une amélioration si

vous changez le mode écran sur le téléviseur.

La vidéo et le son sont désynchronisés

0 La vidéo peut être en retard par rapport au son en

fonction des réglages et des raccordements avec le

téléviseur. Pour ajuster, appuyez sur la touche Q de la

télécommande, et réglez "Other" - "A/V Sync" dans

Aucune commande liée n'est possible avec les

dispositifs conformes CEC, comme un téléviseur

0 Dans le menu Setup de l'appareil, réglez "5. Hardware" -

"HDMI" - "HDMI CEC" sur "On".

0 Il est également nécessaire de définir la liaison HDMI sur

dispositif conforme CEC. Vérifiez le mode d'emploi.

■ Émissions FM La réception radio est mauvaise ou bien il y a beaucoup

0 Vérifiez à nouveau la connexion de l'antenne.

0 Éloignez l'antenne du câble d'enceinte ou du cordon

0 Déplacez l’appareil à l'écart de votre téléviseur ou votre

0 Le passage de véhicules et d'avions peut provoquer des

0 Les murs en béton affaiblissent les signaux radio.

0 Écoutez la station en mono.

0 La réception FM peut devenir plus claire si vous vous

servez de la prise de l'antenne murale utilisée pour le

■ Fonction BLUETOOTH

0 Essayez de brancher/débrancher la prise électrique de

l’appareil et essayez de mettre sous/hors tension le

périphérique compatible BLUETOOTH. Le redémarrage

du périphérique compatible BLUETOOTH peut être

0 Les dispositifs compatibles BLUETOOTH doivent

prendre en charge le profil A2DP.

0 À proximité d'appareils comme un four à micro-onde ou

un téléphone sans fil, qui utilisent des ondes radio dans

la plage de fréquence de 2,4 GHz, une interférence

radioélectrique peut se produire, ce qui désactive

l’utilisation de cet appareil.

0 S’il y a un objet métallique à proximité de l’appareil, la

connexion BLUETOOTH peut être impossible car le

métal peut avoir des effets sur les ondes radio.

Vérifiez les points suivants si ce qui précède n'a pas réglé le

Impossible de se connecter à cet appareil

0 Vérifiez que la fonction BLUETOOTH du périphérique

compatible BLUETOOTH est activée.

La lecture de la musique n’est pas disponible sur

l’appareil, même après une connexion BLUETOOTH

0 Lorsque le volume du son de votre périphérique

compatible BLUETOOTH est positionné sur faible, la

lecture de fichiers audio peut ne pas être disponible.

Montez le volume du périphérique compatible

0 Certains périphériques compatibles BLUETOOTH

peuvent être équipés d'un sélecteur Envoi/Réception.

Sélectionnez le mode d’Envoi.

0 Selon les caractéristiques ou les spécifications de votre

périphérique compatible BLUETOOTH, la lecture sur cet

appareil peut être impossible.

Le son est interrompu

0 Il pourrait y avoir un problème avec le périphérique

compatible BLUETOOTH. Vérifiez les informations sur

La qualité du son est mauvaise après la connexion d'un

périphérique compatible BLUETOOTH

0 La réception BLUETOOTH est de faible qualité.

Rapprochez le périphérique compatible BLUETOOTH de

l’appareil ou retirez tout obstacle entre le périphérique

compatible BLUETOOTH et cet appareil.51

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

0 Si vous ne pouvez pas sélectionner de service réseau, il

deviendra sélectionnable lorsque la fonction réseau sera

lancée. Cela peut prendre environ une minute à

0 Si NET clignote, cet appareil n’est pas correctement

connecté au réseau domestique.

0 Essayez de brancher/débrancher la prise électrique de

cet appareil et du routeur, et essayez de redémarrer le

0 Si le routeur LAN sans fil désiré n'est pas dans la liste

des points d'accès, il est peut être réglé pour cacher le

SSID, ou la connexion ANY est peut être coupée.

Changez les paramètres et réessayez.

Vérifiez les points suivants si ce qui précède n'a pas réglé le

Impossible d'accéder à la webradio

0 Certains services de réseau ou de contenus accessibles

à partir de l’appareil risquent de ne pas être accessibles

au cas où le fournisseur de services interrompt son

0 Assurez-vous que votre modem et routeur soient

correctement connectés, et assurez-vous qu’ils soient

tous les deux allumés.

0 Assurez-vous que le port côté LAN du routeur est

correctement raccordé à cet appareil.

0 Assurez-vous que la connexion à Internet à partir

d'autres composants soit possible. Si la connexion n’est

pas possible, éteignez tous les composants connectés

au réseau, patientez quelques instants, puis mettez de

nouveau en marche les composants.

0 Si une station de radio spécifique n'est pas disponible

pour l’écoute, assurez-vous que l'URL enregistrée est

correcte, ou si le format distribué à partir de la station de

radio est pris en charge par cet appareil.

0 En fonction du FAI, le réglage du serveur proxy est

0 Assurez-vous que le routeur utilisé et/ou le modem est

bien pris en charge par votre FAI.

Impossible d'accéder au serveur de réseau

0 Cet appareil doit être connecté au même routeur que le

0 Cet appareil est compatible avec Windows Media

Player 11 ou 12, les serveurs réseau ou les NAS

compatibles avec la fonctionnalité réseau domestique.

0 Vous aurez besoin d'effectuer certains réglages sur

0 En utilisant un ordinateur, seuls les fichiers de musique

mémorisés dans la bibliothèque de Windows Media

Player peuvent être lus.

La lecture s'arrête pendant que vous écoutez des

fichiers de musique sur le réseau du serveur

0 Assurez-vous que le serveur du réseau soit compatible

0 Lorsque l'ordinateur est utilisé comme serveur réseau,

essayez de quitter tout programme autre que le logiciel

du serveur (Windows Media

0 Si le PC télécharge ou copie des fichiers volumineux, il

se peut que la lecture soit interrompue.

■ Périphérique de stockage USB Le périphérique de stockage USB n’est pas affiché

0 Vérifiez si le périphérique de stockage USB ou si le câble

USB est correctement inséré dans le port USB de

0 Débranchez le périphérique de stockage USB de

l’appareil, puis essayez de le rebrancher.

0 Les performances du disque dur qui est alimenté par le

port USB de l’appareil ne sont pas garanties.

0 Selon le type de format, la lecture peut ne pas s’effectuer

normalement. Vérifiez le type de formats de fichiers pris

0 Les périphériques de stockage USB avec des fonctions

de sécurité risquent de ne pas être lus.

■ Réseau local sans fil

0 Essayez de brancher/débrancher l'alimentation du

routeur LAN sans fil et de l’appareil, vérifiez l'état de mise

sous tension du routeur LAN sans fil et essayez de

redémarrer le routeur LAN sans fil.

Vérifiez les points suivants si ce qui précède n'a pas réglé le

Impossible d'accéder au réseau local sans fil

0 Les paramètres du routeur LAN sans fil peuvent être

basculés sur Manuel. Ramener le réglage en

0 Essayez la configuration manuelle. Il est possible que la

connexion réussisse.

0 Lorsque le routeur LAN sans fil est réglé en mode furtif

(mode pour masquer la clé SSID) ou lorsque

N'IMPORTE QUELLE connexion est désactivée, le SSID

ne s'affiche pas. Changez les paramètres et réessayez.

0 Vérifiez si le réglage du SSID et le cryptage (WEP, etc.)

sont corrects. Assurez-vous que les paramètres réseau

de l’appareil soient correctement configurés.

0 La connexion à un SSID qui comprend des caractères

multi-bytes n’est pas pris en charge. Nommez le SSID du

routeur LAN sans fil à l'aide de caractères

alphanumériques à un octet uniquement et essayez à

Connecté à un SSID différent du SSID sélectionné

0 Certains routeurs LAN sans fil vous permettent de définir

plusieurs SSID pour un seul appareil. Si vous utilisez la

touche de réglage automatique sur ce genre de routeur,

vous pouvez finir par vous connecter à un SSID différent

du SSID que vous désiriez. Si cela arrive, utilisez la

méthode de connexion nécessitant la saisie d'un mot de52

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

La lecture est interrompue et la communication ne

0 Vous pouvez ne pas recevoir d'ondes radio en raison des

mauvaises conditions des ondes radio. Réduisez la

distance avec le point d'accès LAN sans fil ou retirez tout

obstacle pour améliorer la visibilité, et essayez de

nouveau. Placez l’appareil à l’écart des fours à micro-

ondes ou d’autres points d’accès. Il est recommandé de

placer le routeur LAN sans fil (point d’accès) et l’appareil

0 S’il y a un objet métallique à proximité de l’appareil, la

connexion LAN sans fil peut ne pas être possible du fait

que le métal peut avoir des effets sur les ondes radio.

0 Lorsque d’autres périphériques LAN sans fil sont utilisés

à proximité de l’appareil, plusieurs problèmes tels que

l’interruption de la lecture et de la communication

peuvent se produire. Vous pouvez éviter ces problèmes

en modifiant le canal de votre routeur LAN sans fil. Pour

plus d’informations sur la modification de canaux,

reportez-vous au manuel d’instructions fourni avec votre

routeur LAN sans fil.

0 Il pourrait ne pas y avoir assez de largeur de bande

disponible avec le réseau LAN sans fil. Raccordez à

l'aide d'un câble Ethernet.

0 Assurez-vous que les piles ont été insérées en

respectant la polarité.

0 Insérez des piles neuves. Ne mélangez pas différents

types de piles ou des piles neuves et usagées.

0 Assurez-vous que cet appareil n'est pas exposé à la

lumière directe du soleil ou à un éclairage fluorescent

inverseur. Déplacez-le une nouvelle fois si nécessaire.

0 Si cet appareil est installé sur une étagère ou dans un

meuble avec des portes en verre teinté ou si les portes

sont fermées, la télécommande peut ne pas fonctionner

L'afficheur ne s'allume pas

0 L'afficheur peut s'assombrir pendant que le Dimmer

fonctionne, et il peut également s'éteindre. Appuyez sur

la touche DIMMER et modifiez le niveau de luminosité de

Des bruits étranges peuvent provenir de cet appareil.

0 Si vous avez branché un autre appareil à la même prise

murale que cet appareil, ce bruit parasite peut être un

effet provenant de l'autre appareil. Si les symptômes

s'améliorent en débranchant le cordon d'alimentation de

l'autre appareil, utilisez des prises murales différentes

pour les deux appareils.53

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

F R Caractéristiques générales

Récepteur réseau stéréo (TX-L20DWL)

Section amplificateur (Audio) Puissance de sortie nominale (IEC)2 canaux k 85 W à 4 ohms, 1 kHz, 1 canal entraîné de 1% DHTSensibilité et impédance d'entrée (1 kHz 85 W/4 Ω)200 mV/47 kΩ (LINE (déséquilibre))6,0 mV/47 kΩ (PHONO MM)Niveau de sortie RCA nominale et impédance1 V/470 Ω (SUBWOOFER PRE OUT)Surcharge phono30 mV (MM 1 kHz 1%)Réponse en fréquence 10 Hz - 40 kHz/i1 dB, j3 dB Spécificités de la commande de tonalitén10 dB, 90 Hz (BASS)n10 dB, 7,5 kHz (TREBLE)Rapport signal-bruit80 dB (IHF-A, LINE IN, SP OUT)70 dB (IHF-A, PHONO IN, SP OUT)Impédance d'enceinte4 Ω - 8 ΩImpédance de sortie casque102 ΩPuissance de sortie nominale du casque85 mW (32 Ω, 1 kHz, 10% DHT) Partie du tuner Réglage de la plage de fréquence FM87,5 MHz - 108,0 MHz, RDSPlage de fréquence de syntonisation DAB174,928 MHz - 239,200 MHzChaîne préréglée 40

Partie du Partie réseau Ethernet LAN10BASE-T/100BASE-TXLAN sans filNorme IEEE 802.11 a/b/g/n(Norme Wi-Fi ®

) Bande 5 GHz/2,4 GHz Partie du Section BLUETOOTH Système de communicationCaractéristique BLUETOOTH version 4.1+LEBande de fréquenceBande 2,4 GHzMéthode de modulationFHSS (Freq Hopping Spread Spectrum)Profils BLUETOOTH compatiblesA2DP 1.2AVRCP 1.3HOGP-Host (Client)Périphérique HOGP-HID (Serveur)Service HID (HIDS)Codecs pris en charge

SBC AAC Portée de transmission (A2DP)20 Hz - 20 kHz (Fréquence d'échantillonnage 44,1 kHz)Portée de communication maximaleLigne de mire d’environ 15 m ( ＊ )＊ La portée effective peut varier selon les facteurs comme : les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel, etc. Partie du Général AlimentationAC 100 - 240 V, 50/60 HzConsommation d'énergie 55 W 0,38 W (Veille)16 W (pas de son)2 W (HDMI Standby Through)2 W (Veille réseau)Dimensions (L k H k P)435 mm k 70 mm k 331,5 mm 17-1/8" k 2-3/4" k 13-1/16" Poids4 kg (8,8 lbs) Partie du HDMI EntréesIN1 (BD/DVD, HDCP2.2), IN2 (CBL/SAT, HDCP2.2), IN3 (STRM BOX, HDCP2.2), IN4 (GAME, HDCP2.2)SortieOUT (HDCP2.2)SupportésDeep Color, x.v.Color TM , LipSync, Audio Return Channel, 3D, 4K 60Hz, CEC, Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), Content Type, HDRFormat audioDolby TrueHD, Dolby Digital, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS 96/24, DTS-HD Express, DSD, PCMRésolution vidéo maximum4k 60 Hz (YCbCr 4:4:4) Partie du Entrées audio NumériqueOPTICAL (TV)COAXIAL (CD)Analogique1 (BD/DVD), 2 (CBL/SAT), PHONO (indiqué) Partie du Sorties audio AnalogiqueSUBWOOFER PRE OUTSorties haut-parleursFRONT L/RCasquesPHONES (Avant, φ3,5 mm)54

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

F R Partie du Autres

USB : 1 (Avant, Ver.2.0, 5 V/1 A)

Puissance d’entrée maximale

130 W Niveau de pression de la sortie du son

Réponse en fréquence

Fréquence de transition

(Y compris la grille et les parties saillantes des bornes)

Haut-parleur des graves (Woofer) : Cône 8 cm (3-1/4") N-

OMF Haut-parleur des aigus (Tweeter) : Dôme symétrique 2

Caisson de basse (SKW-B50)

Puissance de sortie nominale (IEC)

50 watts de puissance minimale continue, 4 ohms,

entraîné à 100 Hz avec un maximum de distorsion

harmonique totale de 1 %

Réponse en fréquence

5,8 kg (12,8 livres)

Consommation d'énergie

Blindage non magnétique

Mise en veille automatique

0 Ces enceintes ne possèdent pas de blindage

magnétique. Vous pourrez voir certaines irrégularités de

couleur ou déformations sur l'écran d'un téléviseur

cathodique si vous l'utilisez près de ces enceintes. Si

cela survient, éloignez le téléviseur de ces enceintes.

0 Remarque : De puissants aimants sont utilisés dans les

enceintes, donc conservez les objets métalliques tels

que les tournevis loin d'elles. Ces objets peuvent

endommager la membrane.

0 Avec des conditions de lecture normale, vous ne devriez

avoir aucun problème de son avec cet appareil, mais

quand des sons particuliers tels que ceux décrits ci-

dessous se produisent, une charge de courant excessive

peut survenir causant l'extinction du circuit.

1 Bruits se produisant lorsque les stations de radio FM

ne sont pas syntonisées

2 Bruit hautement aigu provenant d'un oscillateur, d'un

instrument électronique, etc.

3 Signaux particuliers comme ceux provenant d'un CD

4 Hurlement survenant avec des microphones

5 Son produit lorsqu'une cassette est rapidement

6 Lorsqu'un amplificateur oscille

7 Bruit aigu se produisant au moment de brancher ou

de débrancher la fiche d'un câble, etc.55

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

À propos de l’interface HDMI Fonctions compatibles

HDMI (High Definition Multimedia Interface pour Interface

Multimédia Haute Définition) est une norme d'interface

numérique permettant de raccorder des téléviseurs, des

vidéoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs

numériques et d’autres composants vidéo. Jusqu'à présent,

plusieurs câbles vidéo et audio différents étaient

nécessaires pour raccorder des appareils audiovisuels.

Avec la norme HDMI, un seul câble permet la transmission

de signaux de commande, de signaux vidéo numériques et

d'audio numérique (PCM 2 canaux, audio numérique

multicanaux et PCM multicanaux).

Fonctionnalité HDMI CEC : En raccordant des

périphériques et des câbles HDMI conformes avec la

spécification CEC (Consumer Electronics Control) de la

norme HDMI, de nombreuses commandes liées deviennent

possibles entre les périphériques. Vous pouvez bénéficier

de fonctionnalités comme la liaison de commutation

d'entrée avec le sélecteur d'entrée et les lecteurs, le

contrôle du volume à l'aide de la télécommande d'un

téléviseur et la mise en veille automatique de cet appareil

lorsque le téléviseur est éteint. L'appareil est conçu pour

pouvoir établir une liaison avec les produits répondant à la

norme CEC, et ces commandes liées ne sont pas toujours

garanties avec les périphériques CEC.

ARC (Audio Return Channel pour Gestion du Retour

Audio) : En raccordant un téléviseur qui prend en charge la

fonction ARC avec un seul câble HDMI, vous pouvez non

seulement reproduire le son et la vidéo de cet appareil vers

le téléviseur, mais vous pouvez également envoyer le son

du téléviseur vers cet appareil.

HDMI Standby Through : Même si cet appareil est en

veille, les signaux entrant depuis les appareils AV sont

transmis au téléviseur.

Deep Color : En raccordant des périphériques prenant en

charge la fonction Deep Color, les signaux vidéo provenant

des périphériques peuvent être reproduits sur le téléviseur

avec encore plus de couleurs.

: Cette technologie créée des couleurs encore

plus réalistes en élargissant la gamme des couleurs.

3D : Vous pouvez transmettre les signaux vidéo 3D

provenant des appareils AV vers le téléviseur.

4K: Cet appareil prend en charge les signaux vidéo 4K

(3840  2160p) et 4K SMPTE (4096  2160p).

LipSync : Ce réglage corrige automatiquement toute

désynchronisation entre les signaux vidéo et audio en se

basant sur les données provenant du téléviseur compatible

Formats audio pris en charge

PCM linéaires 2 canaux : 32 kHz, 44,1 kHz, 48 kHz,

88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bit

PCM linéaire multicanaux : 5.1 maximum, 32 kHz,

TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio

DSD :Taux d’échantillonnage pris en charge : 2,8 MHz

Votre lecteur Blu-ray/DVD doit aussi être compatible avec la

sortie HDMI de ces formats audio ci-dessus.

Résolutions prises en charge

Technologie de protection du droit d'auteur : HDCP1.4/

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture Configuration avancée | Mise à jour du micrologiciel | Autres

. AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.iPad Air and iPad mini are trademarks of Apple Inc.“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic accessory has been designed to connect specifically to iPod, iPhone, or iPad, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.Please note that the use of this accessory with iPod, iPhone or iPad may affect wireless performance.AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.The BLUETOOTH ® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Onkyo Corporation is under license. Other trademarks and trade names are those of their respective owners.Onkyo Corporation does not guarantee BLUETOOTH compatibility between the AV receiver and all BLUETOOTH enabled devices.For compatibility between the AV receiver and another device with BLUETOOTH technology, consult the device’s documentation and dealer. In some countries, there may be restrictions on using BLUETOOTH devices. Check with your local authorities.Onkyo Corporation ne garantit pas la compatibilité BLUETOOTH entre l'ampli-tuner AV et tous les appareils compatibles BLUETOOTH.Pour assurer la compatibilité entre l'ampli-tuner AV et un autre périphérique à technologie BLUETOOTH, consultez la documentation de l'appareil et le vendeur. Dans certains pays, il peut exister des restrictions sur l'utilisation d'appareils BLUETOOTH. Vérifiez auprès des autorités locales.Onkyo Corporation no garantiza la compatibilidad BLUETOOTH entre el receptor de AV y todos los dispositivos con tecnología BLUETOOTH.Para obtener información sobre la compatibilidad entre el receptor de AV y otro dispositivo con tecnología BLUETOOTH, consulte al distribuidor y la documentación del dispositivo. En algunos países, es posible que el uso de dispositivos BLUETOOTH esté restringido. Consulte con las autoridades locales.Onkyo Corporation non garantisce la compatibilità BLUETOOTH tra il ricevitore AV e tutti i dispositivi abilitati al BLUETOOTH. Per verificare la compatibilità tra il ricevitore AV e un altro dispositivo dotato di tecnologia BLUETOOTH, consultare la documentazione del dispositivo in questione o contattare il rivenditore. In alcuni Paesi potrebbero esistere delle limitazioni per l'utilizzo di dispositivi BLUETOOTH. Verificare le condizioni con le autorità locali.Onkyo Corporation garantiert nicht die BLUETOOTH Kompatibilität zwischen dem AV-Receiver und allen BLUETOOTH fähigen Geräten.Zur Kompatibilität zwischen dem AV-Receiver und einem anderen Gerät mit BLUETOOTH Technologie, schauen Sie in die Dokumentation des Geräts und fragen Sie den Händler. Es kann sein, dass es in einigen Ländern Beschränkungen zur Nutzung der BLUETOOTH Geräte gibt. Prüfen Sie das bei Ihren lokalen Behörden.Onkyo Corporation garandeert niet de BLUETOOTH compatibiliteit tussen de AV-receiver en alle BLUETOOTH apparaten.Raadpleeg voor compatibiliteit tussen de AV-receiver en een ander apparaat met BLUETOOTH technologie de documentatie van het apparaat of de verkoper. In sommige landen geldt mogelijk een beperking op het gebruik van BLUETOOTH apparatuur. Controleer de wetgeving in het land van gebruik.Onkyo Corporation garanterar inte BLUETOOTH kompatibilitet mellan AV-receiver och alla BLUETOOTH aktiverade enheter. För kompatibilitet mellan AV-receiver och en annan enhet med BLUETOOTH teknik, se enhetens dokumentation och återförsäljaren. I vissa länder kan det finnas begränsningar för användandet av BLUETOOTH enheter. Kontrollera hos de lokala myndigheterna.PANDORA, the PANDORA logo, and the Pandora trade dress are trademarks or registered trademarks of Pandora Media, Inc. Used with permission.This Mark Certifies that this product is compliant with the BLACKFIRE ALLIANCE Standard. Please refer to WWW.BLACKFIREALLIANCE.COM for more information.BLACKFIRE TM is a Registered Trademark (No. 85,900,599) of BLACKFIRE RESEARCH CORP. All rights reserved.FireConnect TM is technology powered by BlackFire Research.This product is protected by certain intellectual property rights of Microsoft. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft.Windows and the Windows logo are trademarks of the Microsoft group of companies.QR Code is a registered trademark of DENSO WAVE INCORPORATED.“x.v.Color” and “x.v.Color” logo are trademarks of Sony Corporation.DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and Thomson.Music Optimizer is a trademark of Onkyo Corporation.“All other trademarks are the property of their respective owners.” ®

> Avant de démarrer > Nom des pièces > Installation > Configuration initiale > Lecture

Configuration avancée | Mise à jour du micrologiciel | Autres

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs

batterie o batterie vecchie e nuove.

l'avanzamento veloce

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs

Document (Documentaires)

3. Nadat u op de afstandsbediening op MEMORY (d)

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
