Producttype	Home-cinéma audiosysteem (ontvanger + voorluidsprekers + draadloze subwoofer)
Merk	Onkyo
Model	LS5200 (ontvanger TX-L20DWL, luidsprekers SKM-648, subwoofer SKW-B50)
Totaal gewicht	Ongeveer 9 kg (ontvanger niet gespecificeerd, luidsprekers 1,0 kg per stuk, subwoofer 5,8 kg)
Voeding ontvanger	AC 100-240 V, 50/60 Hz, 55 W
Voeding subwoofer	AC 220-240 V, 50/60 Hz, 15 W
Uitgangsvermogen	2 x 85 W (4 ohm, 1 kHz, 1% THD)
Connectiviteit	HDMI (4 ingangen, 1 ARC-uitgang), Bluetooth 4.1+LE, Wi-Fi (IEEE 802.11 a/b/g/n), Ethernet, USB (voor), digitale audio-ingangen (optisch/coaxiaal), phono-ingang (MM)
Ondersteunde audioformaten	MP3, WMA, WAV, FLAC, AIFF, AAC, Apple Lossless, DSD (2,8/5,6 MHz), Dolby Digital, Dolby TrueHD, DTS-HD Master Audio, lineaire PCM tot 192 kHz/24 bits
Netwerkfuncties	Internetradio (TuneIn), Spotify Connect, AirPlay, mediaserver (DLNA), Bluetooth
Luistermodi	Stereo, Direct, Mono, Film/TV, Muziek, Game, virtueel Dolby Surround
HDCP-compatibel	2.2, ondersteuning 4K 60 Hz (4:4:4)
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen oplosmiddelen of schurende producten.
Veiligheid	Niet blootstellen aan vocht, behuizing niet openen, loskoppelen voor reiniging.
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkend Onkyo-servicecentrum. Reserveonderdelen worden niet aan het publiek verkocht.

Veelgestelde vragen - LS5200 ONKYO

Hoe verbind ik de tv met ARC?

Gebruik een HDMI-kabel tussen de HDMI OUT-aansluiting van het apparaat en een ARC-compatibele HDMI-aansluiting van de tv. Selecteer tijdens de eerste installatie Ja voor 'Audio Return Channel'. Schakel ook de functie HDMI CEC in op het apparaat en de tv.

Hoe koppel ik een smartphone via Bluetooth?

Druk op de toets BLUETOOTH van de afstandsbediening tot 'Nu koppelen...' wordt weergegeven. Activeer Bluetooth op uw smartphone en selecteer 'Onkyo TX-L20DW' in de lijst. Als er een wachtwoord wordt gevraagd, voer dan 0000 in.

Hoe luister ik naar internetradio?

Zorg ervoor dat het apparaat is verbonden met het netwerk (Wi-Fi of Ethernet). Druk op NET op de afstandsbediening en selecteer vervolgens TuneIn Radio of een andere dienst. Gebruik de cursor-toetsen om te navigeren en een station te kiezen.

Hoe gebruik ik Spotify Connect?

Verbind uw smartphone met hetzelfde Wi-Fi-netwerk als het apparaat. Open de Spotify-app, start een nummer en klik op het pictogram Verbind onderaan het scherm. Selecteer het Onkyo-apparaat in de lijst. Het apparaat wordt automatisch ingeschakeld en het afspelen begint.

Wat te doen als de subwoofer niet werkt?

Controleer of de LINK-LED van de subwoofer brandt. Als deze knippert, voer dan een koppeling uit door op de toets LINK van de subwoofer te drukken. Zorg ervoor dat de subwoofer is ingeschakeld en binnen bereik is (max. 10 m). Controleer in het menu of Subwoofer is ingesteld op Ja in de luidsprekerconfiguratie.

Hoe stel ik het niveau van de subwoofer in?

Druk op de toets QUICK MENU van de afstandsbediening, selecteer Niveau en vervolgens Subwoofer. Gebruik de toetsen ◀/▶ om het niveau aan te passen van -15 dB tot +12 dB. Deze instelling is tijdelijk en gaat verloren in de stand-by modus.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Druk op de toets SETUP van de afstandsbediening. Ga naar 6. Diversen > Eerste installatie en volg de instructies op het scherm. U kunt ook de toets ON/STANDBY ingedrukt houden terwijl u op ENTER drukt (niet gedocumenteerd, maar mogelijk).

Hoe werk ik de firmware bij?

Ga in het Setup-menu naar 6. Diversen > Firmware-update. Het apparaat controleert op updates via internet. Zorg ervoor dat het apparaat is verbonden met het netwerk en dat het volume laag is ingesteld. Volg de instructies op het scherm.

Welke audioformaten kan ik afspelen vanaf een USB-stick?

De ondersteunde formaten zijn: MP3 (MPEG-1/2 Layer 3, 44,1/48 kHz), WMA (44,1/48 kHz), WAV (PCM tot 192 kHz/24 bits), FLAC (tot 192 kHz/24 bits), AIFF (tot 192 kHz/24 bits), AAC (MPEG-2/4, tot 96 kHz), Apple Lossless (tot 192 kHz/24 bits) en DSD (2,8/5,6 MHz). Auteursrechtelijk beschermde bestanden worden niet afgespeeld.

Hoe gebruik ik de Direct-luistermodus?

Druk op de toets MUZIEK van de afstandsbediening tot Direct wordt weergegeven. Deze modus schakelt de audioprocessing uit (toon, bas, treble) voor een geluid dat trouwer is aan de opname. De instellingen Toon en Muziekoptimalisator zijn uitgeschakeld.

GEBRUIKSAANWIJZING LS5200 ONKYO

Onkyo Corporation garandeert niet de BLUETOOTH compatibiliteit tussen de AV-receiver en alle BLUETOOTH apparaten. Raadpleeg voor compatibiliteit tussen de AV-receiver en een ander apparaat met BLUETOOTH technologie de documentatie van het apparaat of de verkoper. In sommige landen geldt mogelijk een beperking op het gebruik van BLUETOOTH apparaatuur. Controleer de welgeving in het land van gebruik.

"Alle andere handelsmerken zijn eigendom van de desbetreffende rechthebbenden."

Onkyo Corporation garandeert niet de BLUETOOTH compatibiliteit tussen de AV-receiver en alle BLUETOOTH apparaten. Raadpleeg voor compatibiliteit tussen de AV-receiver en een ander apparaat met BLUETOOTH technologie de documentatie van het apparaat of de verkoper. In sommige landen geldt mogelijk een beperking op het gebruik van BLUETOOTH apparaatuur. Controleer de welgeving in het land van gebruik.

"Alle andere handelsmerken zijn eigendom van de desbetreffende rechthebbenden."

Onkyo Corporation garandeert niet de BLUETOOTH compatibiliteit tussen de AV-receiver en alle BLUETOOTH apparaten. Raadpleeg voor compatibiliteit tussen de AV-receiver en een ander apparaat met BLUETOOTH technologie de documentatie van het apparaat of de verkoper. In sommige landen geldt mogelijk een beperking op het gebruik van BLUETOOTH apparaatuur. Controleer de welgeving in het land van gebruik.

"Alle andere handelsmerken zijn eigendom van de desbetreffende rechthebbenden."

Onkyo Corporation garandeert niet de BLUETOOTH compatibiliteit tussen de AV-receiver en alle BLUETOOTH apparaten. Raadpleeg voor compatibiliteit tussen de AV-receiver en een ander apparaat met BLUETOOTH technologie de documentatie van het apparaat of de verkoper. In sommige landen geldt mogelijk een beperking op het gebruik van BLUETOOTH apparaatuur. Controleer de welgeving in het land van gebruik.

"Alle andere handelsmerken zijn eigendom van de desbetreffende rechthebbenden."

Onkyo Corporation garandeert niet de BLUETOOTH compatibiliteit tussen de AV-receiver en alle BLUETOOTH apparaten. Raadpleeg voor compatibiliteit tussen de AV-receiver en een ander apparaat met BLUETOOTH technologie de documentatie van het apparaat of de verkoper. In sommige landen geldt mogelijk een beperking op het gebruik van BLUETOOTH apparaatuur. Controleer de welgeving in het land van gebruik.

"Alle andere handelsmerken zijn eigendom van de desbetreffende rechthebbenden."

Vóór het starten

Namen van de onderdelen

Installeren

Begininstelling

Afspelen

Geavanceerde Setup | Firmware-update | Overige

LS5200 Gebruikers handleiding

ONKYO

Vóór het starten

Wat zit er in de doos 2

Namen van de onderdelen

Voorpaneel 4

Achterpaneel 5

Afstandsbediening 6

Display 7

Voorluidsprekers 8

Subwoofer 9

Installeren

1. De luidsprekers verbinden .... 10

2. De TV verbinden 12

3. Verbind de HDMI AV-componenten 13

4. Verbind de audiocomponenten 14

5. Verbinden met andere kabels 15

Begininstelling

Eerste Setup met de Automatische Opstart Wizard 16

Afspelen

Afspelen van een AV-component 18

Internetradio 19

Spotify 20

Music Server 21

USB-opslagapparaat 23

AirPlay ^® 25

BLUETOOTH® Afspelen 26

Naar de FM/DAB-radio luisteren 27

Luistermodussen 30

Snelmenu 31

Andere functies 32

Geavanceerde Setup

Setup-menu 33

Firmware-update

Firmware-update 45

Overige

Problemen oplossen 48

Algemene specificaties 53

HDMI 55

Informatie licentie en handelsmerken 56

Vóór het starten

Namen van de onderdelen

Installeren

Begininstelling

Afspelen

Geavanceerde Setup | Firmware-update | Overige

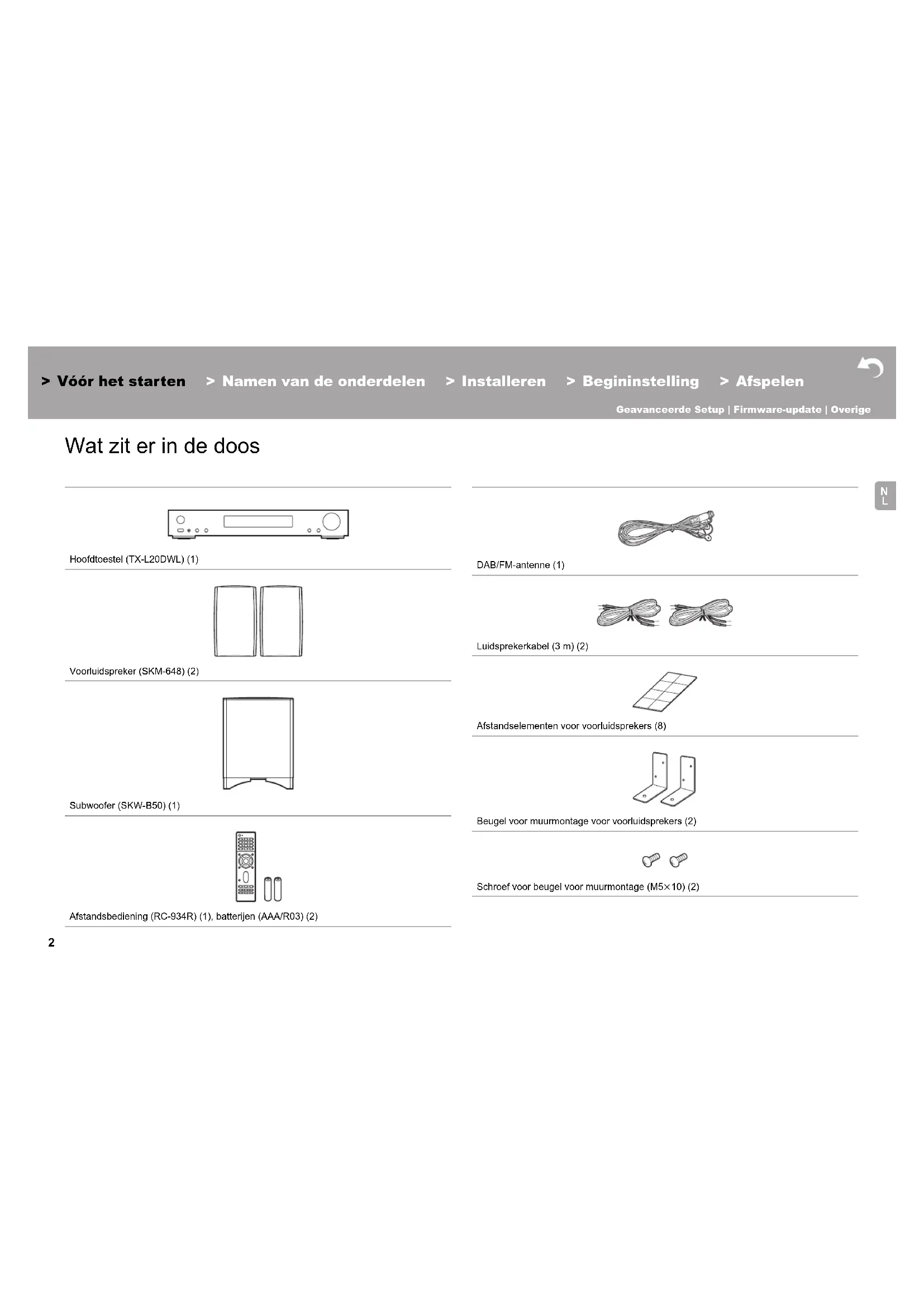

Wat zit er in de doos

Hoofdtoestel (TX-L20DWL) (1)

Voorluidspreker (SKM-648) (2)

Subwoofer (SKW-B50) (1)

Afstandsbediening (RC-934R) (1), batterijen (AAA/R03) (2)

DAB/FM-antenne (1)

Luidsprekerkabel (3 m) (2)

Afstandselementen voor voorluidsprekers (8)

Beugel voor muurmontage voor voorluidsprekers (2)

Schroef voor beugel voor muurmontage (M5×10) (2)

Vóór het starten

Namen van de onderdelen

Installeren

Begininstelling

Afspelen

Geavanceerde Setup | Firmware-update | Overige

Netsnoer (voor subwoofer) (1)

Afstandselementen voor subwoofer (4)

i

• Het netsnoer moet pas worden verbonden nadat alle andere kabels verbonden zijn.
• Wij zijn niet aansprakelijk voor enige schade als gevolg van de verbinding van apparatuur die door andere bedrijven geproduceerd is.
• De functionaliteit kan geïntroduceerd worden door firmware-updates en service providers kunnen diensten beëindigen, wat betekent dat sommige netwerkdiensten en inhoud in de toekomst mogelijk niet meer beschikbaar zijn. Bovendien kunnen beschikbare diensten variëren afhankelijk van de regio waarin u woont.
• Specificaties en uiterlijk zijn zonder voorafgaande kennisgeving onderhevig aan veranderingen.

Vóór het starten

Namen van de onderdelen

Installeren

Begininstelling

Afspelen

Geavanceerde Setup | Firmware-update | Overige

Voorpaneel

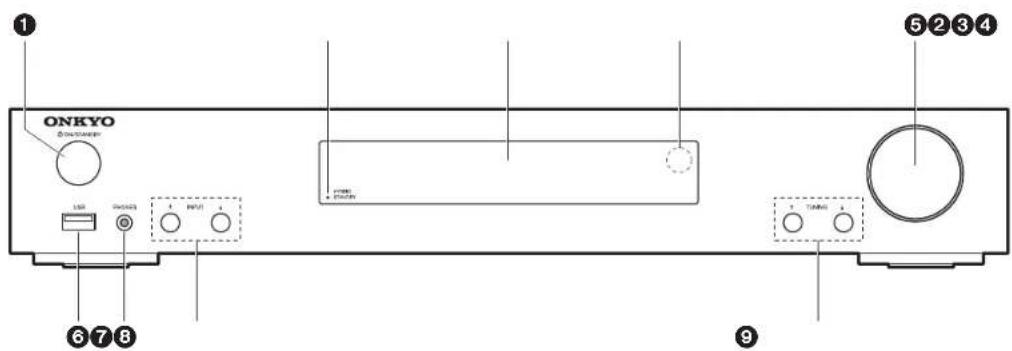

ONKYO 1 2 3 4 5 2 3 4 6 7 8 9

1. ⏻ ON/STANDBY-knop: Schakelt het toestel in of schakelt het naar de stand-by-modus.
2. HYBRID STANDBY-indicator: Brandt als het toestel de stand-by-modus binnengaat wanneer de kenmerken ingeschakeld zijn die blijven werken als het toestel op stand-by staat, zoals HDMI Standby Through en Network Standby.
3. Display (→P7)
4. Afstandsbedieningssensor
5. Volumedraaiknop: Hiermee kunt u het volume regelen.
6. USB-poort: Een USB-opslagapparaat is aangesloten zodat muziekbestanden die hierop zijn opgeslagen kunnen worden afgespeeld. U kunt ook stroom (maximaal 5 V/1 A) naar USB-apparaten toevoeren met een USB-kabel.
7. PHONES-aansluiting: Er is een stereo hoofdtelefoon met een ministekker ( 3,5 mm) verbonden.
8. INPUT ▼ ▲-knop: Schakelt naar de af te spelen ingang. (BD/DVD / CBL/SAT / GAME / STRM BOX / CD / TV / PHONO / DAB / FM / NET / USB / BLUETOOTH)
9. TUNING ▼ ▲-knoppen: Selecteert de frequentie van FM/DAB-radiozenders.

Vóór het starten

Namen van de onderdelen

Installeren

Begininstelling

Afspelen

Geavanceerde Setup | Firmware-update | Overige

Achterpaneel

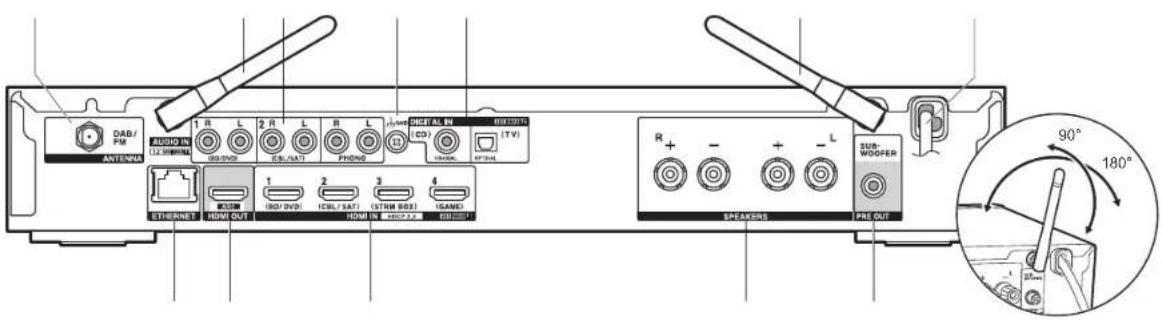

DAB/ PM ANTENUM AUDIO IN 1 R L 2 R L R L SUS/DAI PHONG LED OUTPUTING (TV) ETHERNET USB HDMI OUT 1 2 3 4 ICBL / FAT ICBM SOD1 ISAMC SPEAKERS PRE OUT R + - + - L SUR- WOOFER 90° 180°

1. ANTENNA DAB/FM-aansluiting: Verbind de bijgeleverde antenne.
2. Draadloze antenne: Overeind zetten voor de Wi-Fi-verbinding of wanneer een BLUETOOTH geactiveerd apparaat gebruikt wordt. Het schema toont het beweegbare bereik van de draadloze antenne. Probeer deze niet voorbij dit bereik te forceren want dan kan hij breken.
3. AUDIO IN-aansluitingen: Voert de audiosignalen van de AV-component in met een analoge audiokabel.
4. GND-aansluiting: De aarddraad van de platenspeler is aangesloten.
5. DIGITAL IN OPTICAL/COAXIAL-aansluitingen: Voert digitale audiosignalen van TV of AV-component in met een digitale optische kabel of een digitale coaxiale kabel.
6. Netsnoer
7. ETHERNET-poort: Maakt verbinding met het netwerk met een Ethernetkabel.
8. HDMI OUT-aansluiting: Verbind een HDMI-kabel om vidiosignalen en audiosignalen naar een TV over te brengen.
9. HDMI IN-aansluitingen: Voer videosignalen en audiosignalen in met een HDMI-kabel die met een AV-component verbonden is.
10. SPEAKERS-aansluitingen: Verbind de luidsprekers met de bijgeleverde luidsprekerkabels.
11. SUBWOOFER PRE OUT-aansluiting: Verbindt een actieve subwoofer met en subwooferkabel.

Vóór het starten

Namen van de onderdelen

Installeren

Begininstelling

Afspelen

Geavanceerde Setup | Firmware-update | Overige

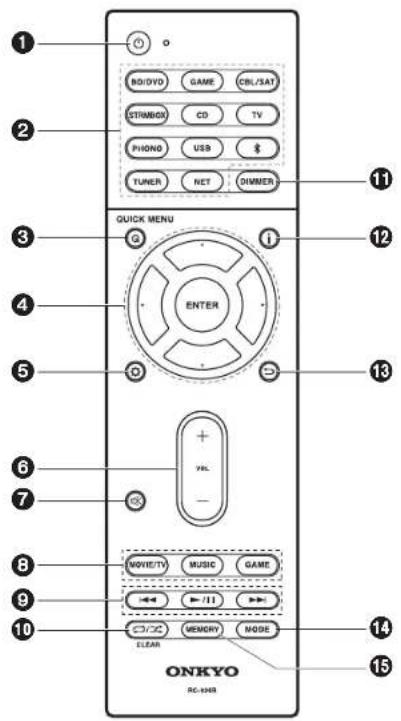

Afstandsbediening
