Producttype	RI-Dock (Remote Interactive Dock) voor iPod
Merk	Onkyo
Model	DS-A2X
Afmetingen (B x H x D)	112 x 60 x 112 mm
Gewicht	230 g
Stroomvoorziening	5 V DC-adapter (meegeleverd)
Stroomverbruik (zonder iPod)	0,5 W
Compatibele iPods	iPod 5e gen., iPod photo, iPod 4e gen., iPod nano 1e/2e gen., iPod mini (niet 3e gen.)
Aansluitingen	VIDEO OUT (Cinch), AUDIO OUT L/R (Cinch), RI-aansluiting
Afstandsbediening	Ja, met CR2025-knoopbatterij
OSD-modus	Aan/Uit – schermweergave voor afspeellijsten, artiesten, albums, nummers, genres, componisten
Video-uitvoer	Diavoorstellingen en video's van de iPod op tv (PAL/NTSC omschakelbaar)
RI-systeemfuncties	Systeem Aan/Uit, automatische bronselectie, directe omschakeling, timerweergave, synchrone dimmer
Oplaadfunctie	Laadt iPod-accu tijdens gebruik
Leveringsomvang	DS-A2X, adapter (1,4 m), AV-kabel (1,8 m), RI-kabel (1,7 m), afstandsbediening, handleiding
Reiniging	Alleen met droge, zachte doek; geen agressieve reinigers of oplosmiddelen
Veiligheidsinstructies	Beschermen tegen vocht en nattigheid; behuizing niet openen; stekker bij onweer uittrekken
Repareerbaarheid	Alleen laten onderhouden door gekwalificeerde klantenservice; geen gebruikersonderhoud binnenin

Veelgestelde vragen - DS-A2X ONKYO

Welke iPods zijn compatibel met de DS-A2X?

De DS-A2X ondersteunt iPod 5e generatie, iPod photo, iPod 4e generatie, iPod nano 1e en 2e generatie en iPod mini. iPods van de 3e generatie worden niet ondersteund. Zorg ervoor dat uw iPod de nieuwste software van Apple heeft.

Hoe sluit ik het RI-dock aan op mijn versterker?

Er zijn twee methoden: Methode A: Sluit de AUDIO OUT L/R en VIDEO OUT van het dock aan op een RI-dock-compatibele ingang van de versterker (bijv. HDD of DOCK). Methode B: Sluit AUDIO OUT L/R aan op TAPE (MD, CDR) IN en VIDEO OUT direct op de tv. Daarnaast moet de RI-kabel tussen dock en versterker worden aangesloten.

Wat is de OSD-modus en hoe schakel ik deze in?

De OSD-modus (On-Screen Display) toont afspeellijsten, artiesten, albums, nummers, muziekgenres en componisten op het tv-scherm. Druk op de MODE-knop van de afstandsbediening om te schakelen tussen 'Aan' en 'Uit'. In de modus 'Aan' wordt de iPod-bediening via het scherm vergemakkelijkt.

Kan ik het volume van de iPod regelen met de meegeleverde afstandsbediening?

Nee, het volume van de iPod zelf wordt niet geregeld. De VOLUME-toetsen van de afstandsbediening regelen het volume van de aangesloten Onkyo-versterker of AV-receiver. Stel het versterkervolume in op een aangenaam niveau.

Waarom reageert de afstandsbediening niet?

Mogelijke oorzaken: 1. De batterij is leeg – vervang de CR2025-knoopbatterij. 2. De sensor van het dock is bedekt of er bevindt zich een obstakel tussen de afstandsbediening en het dock. 3. Het dock staat in direct zonlicht of naast een sterke lichtbron. 4. De iPod is niet goed geplaatst. Controleer ook de instelling van de RI MODE-schakelaar op het dock.

Hoe kan ik een diavoorstelling of video van de iPod op de tv bekijken?

Zet de OSD-modus op Uit. Start de diavoorstelling of video direct op de iPod of met de afstandsbediening. Zorg ervoor dat op de iPod de instelling TV OUT op 'Aan' staat en dat op de tv de juiste video-ingang is geselecteerd.

Wat betekent de RI MODE-schakelaar op het dock?

De RI MODE-schakelaar moet in dezelfde stand worden gezet als de bronweergave van de versterker (bijv. TAPE, MD, CDR, HDD of DOCK). Dit maakt het mogelijk om de iPod te bedienen via de afstandsbediening van de versterker en gebruik te maken van de RI-systeemfuncties.

Hoe stel ik het ID-nummer van de afstandsbediening in?

Houd de SETUP-toets ingedrukt en druk tegelijkertijd gedurende minimaal 3 seconden op een van de volgende toetsen: PLAYLIST ▲ voor ID 1, ALBUM ▲ voor ID 2, PLAYLIST ▼ voor ID 3, ALBUM ▼ voor ID 4. Dit kan nodig zijn als de afstandsbediening het volume van de versterker niet kan regelen.

Wat te doen als er geen geluid is?

Controleer: 1. Is de iPod ingeschakeld en wordt er afgespeeld? 2. Is de iPod goed in het dock geplaatst? 3. Zijn de audiokabels correct aangesloten op de ingangen van de versterker? 4. Is de versterker ingeschakeld en de juiste bron geselecteerd? 5. Staat het volume open? 6. Is de adapter aangesloten? Probeer indien nodig de iPod te resetten.

Kan ik de wekfunctie van de iPod met het dock gebruiken?

Ja, als de OSD-modus op Uit staat. Sluit het dock via audio- en RI-kabel aan op de versterker. Stel de wektijd in op de iPod. De versterker schakelt dan automatisch in op het gewenste tijdstip en selecteert de juiste audiobron. Zorg ervoor dat het versterkervolume van tevoren op een geschikte waarde is ingesteld.

GEBRUIKSAANWIJZING DS-A2X ONKYO

RI Dock voor interactieve afstandsbediening

Hartelijk dank voor de aanschaf van dit Onkyo product. Lees de gebruiksaanwijzing aandachtig door voordat u het product aansluit en gebruikt. Door alle aanwijzingen nauwkeurig op te volgen, zult u een optimale geluidsweergave en luisterplezier van uw Onkyo product verkrijgen. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig hebt.

WAARSCHUWING:

OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG DIT APPARAAT NIET AAN VOCHTIGHEID OF REGEN BLOOTGESTELD WORDEN.

OPGELET:

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG NOCH DE BEHUIZING NOCH HET ACHTERPANEEL WORDEN GEOPEND. LAAT ONDERHOUD AAN PROFESSIONELE ONDERHOUDSMONTEURS OVER.

WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Deze lichtflits met pijlpunt in een gelijkzijdige driehoek dient de gebruiker er op attent te maken dat er niet- geïsoleerde "gevaarlijke spanning" in de behuizing van het toestel is en personen bij een verkeerde behandeling een elektrische schok op zouden kunnen lopen.

Het uitroepteken in een gelijkzijdige driehoek dient de gebruiker er op attent te maken dat er belangrijke aanwijzingen voor bediening en onderhoud (reparatie) in de bij het toestel geleverde gebruiksaanwijzing is.

Belangrijke veiligheidsvoorschriften

1. Lees de gebruiksaanwijzing.
2. Bewaar de gebruiksaanwijzing.
3. Neem alle waarschuwingen in acht.
4. Volg alle aanwijzingen op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Gebruik een droge doek om het apparaat schoon te maken.
7. Zorg dat de ventilatie-openingen niet worden afgesloten. Stel het apparaat op overeenkomstig de aanwijzingen van de fabrikant.
8. Plaats het apparaat niet in de buurt van een warmtebron zoals een verwarmingsradiator, kachel, gasfornuis of ander apparaat (inclusief een versterker) dat warmte afgeeft.
9. Zorg dat u niet de veiligheidsvoorziening van de gepolariseerde netstekker of de geaarde netstekker teniet doet. Een gepolariseerde stekker heeft twee ongelijke pennen. Een geaarde stekker heeft twee pennen en tevens een derde aardingspen. De brede pen of de derde aardingspen is aangebracht voor uw veiligheid. Als de bijgeleverde stekker niet in uw stopcontact past, moet u contact opnemen met een elektricien om het oude stopcontact te laten vervangen.
10. Leid het netsnoer zodanig dat er niet over gelopen wordt of dat het snoer klemgedrukt wordt. Vooral op de plaats van de stekker, het stopcontact of het punt waar het snoer uit het apparaat komt, moet u voorzichtig zijn.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant worden aanbevolen.

12. Trek de stekker uit het stopcontact bij bliksem of wanneer u het apparaat geruime tijd niet denkt te gebruiken.

13. Laat alle onderhoudswerkzaamheden over aan bevoegd onderhoudspersoneel. Laat het apparaat nakijken wanneer er beschadigingen worden vastgesteld, zoals een beschadigd netsnoer of netstekker, wanneer er vloeistof of voorwerpen in het apparaat terecht zijn gekomen, wanneer het apparaat blootgesteld heeft gestaan aan regen of vocht, wanneer het apparaat niet normaal werkt of als het apparaat is gevallen.

14. Storingen die reparatie vereisen

In de volgende gevallen moet u de stekker uit het stopcontact trekken en het apparaat door een bevoegd onderhoudsmonteur laten nakijken:

A. Wanneer het netsnoer of de stekker beschadigd is;

B. Wanneer er vloeistof of een voorwerp in het apparaat is terechtgekomen;

C. Wanneer het apparaat in de regen heeft gestaan;

D. Wanneer het apparaat niet normaal werkt terwijl u de bedieningsaanwijzingen juist uitvoert. Gebruik alleen de regelaars die in de gebruiksaanwijzing worden beschreven om het apparaat te bedienen. Het maken van ongeoorloofde afstellingen e.d. kan resulteren in ernstige beschadiging en vereist in veel gevallen een uitgebreide reparatie door een bevoegd onderhoudsmonteur om het apparaat weer in de oorspronkelijke toestand terug te brengen;

E. Wanneer het apparaat gevallen is of de ombouw beschadigd is;

F.Wanneer het apparaat niet naar behoren functioneert of wanneer de prestaties afnemen.

Voorzorgsmaatregelen

1. Door auteursrecht beschermde opnamen— Uitgezonderd voor strikt persoonlijk gebruik, is het opnemen van door auteursrecht beschermd beeld- en geluidsmateriaal bij de wet verboden, tenzij na uitdrukkelijke toestemming van de auteursrechthouder.
2. Onderhoud—Het is aanbevolen dit apparaat regelmatig af te stoffen met een zachte doek. Aanklevend vuil kunt u verwijderen met een zachte doek die u licht bevochtigt met wat mild zeepsop. Droog het apparaat daarna onmiddel- lijk na met een schone droge doek. Gebruik voor het schoonmaken nooit een schuurspons of chemische middelen zoals spiritus of thinner, aangezien dergelijke middelen de afwerking kunnen aantasten of de opschriften van het voorpaneel kunnen verwijderen.
3. Raak dit apparaat nooit met natte handen aan—Raak dit apparaat en het netsnoer niet aan wanneer uw handen nat op vochtig zijn. Mocht er water of een andere vloeistof in het inwendige van het apparaat terechtkomen, laat u het dan inspecteren door uw plaatselijke Onkyo handelaar.

Voor de Europese modellen

Verklaring Van Conformiteit

Wij, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, DUITSLAND

verklaren onder eigen verantwoordelijkheid, dat het ONKYO produkt beschreven in deze gebruiksaanwijzing voldoet aan de betreffende technische normen, zoals: EN60065, EN55013, EN55020 en EN61000-3-2, -3-3.

GROEBENZELL, DUITSLAND

K. MIYAGI

ONKYO EUROPE ELECTRONICS GmbH

Batterij niet

weggooien, maar inleveren als KCA.

Inhoudsopgave

Belangrijke veiligheidsvoorschriften....2

Voorzorgsmaatregelen....3

Aan de slag....4

Betreffende de RI Dock....4

Kenmerken 4

Inhoud van de verpakking 4

Eerste kennismaking met de RI Dock....5

Afstandsbediening 6

Aansluitschema's voor de RI Dock....8

Gebruik van de RI Dock....9

Instellen van de OSD-modus....9

Bedienen van de iPod zonder de OSD....9

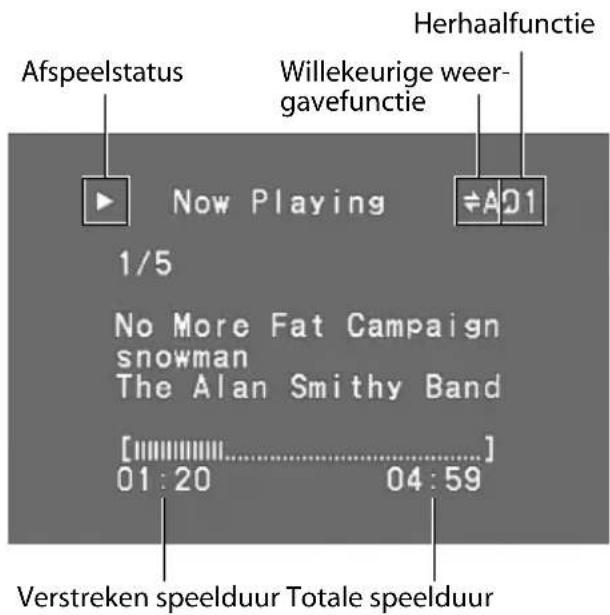

Bedienen van de iPod met de OSD....9

Instellingen voor de weergave op de TV.....11

Instellen van het TV-systeem ....11

Andere functies....11

Instellen van het ID-nummer van de afstandsbediening....12

Gebruik van de afstandsbediening van de versterker 13

Storingen verhelpen....14

Voor sommige modellen

Sluit voor gebruik de juiste verloopstekker op de netspanningsadapter aan.

Het type verloopstekker hangt af van de plaats van aankoop van het apparaat.

Betreffende de RI Dock

Met de Onkyo RI Dock kunt u de muziek die in uw Apple* iPod* is opgeslagen via uw Onkyo geluidsinstallatie weergeven en genieten van een uitstekend geluid, en tevens kunt u kijken naar de iPod diashows en video's op uw TV. Bovendien kunt u met het beeldschermdisplay (OSD) de afspeellijsten (artiesten, albums, liedjes, genres en componisten) van de iPod op uw TV zien, erdoorheen navigeren en selecties maken en kunt u de bijgeleverde afstandsbediening gebruiken om de iPod vanaf uw gemakkelijke stoel te bedienen.

RI (remote interactive = interactieve afstandsbediening) is een exclusief Onkyo bedieningssysteem waarmee alle Römpatibele Onkyo geluidsapparatuur tegelijk in/uitgeschakeld kan worden en de versterker automatisch wordt ingeschakeld en de juiste ingangsbron wordt gekozen wanneer het afspelen op een van de broncomponenten wordt gestart. U hebt tevens de mogelijkheid om uw iPod met de afstandsbediening van uw versterker te bedienen.

In deze gebruiksaanwijzing wordt voor de DS-A2X afstandsbedieningsdock de Engelse naam "RI Dock" gebruikt.

Kenmerken

☐ Weergeven van uw iPod muziek via uw Onkyo geluidsinstallatie zodat u kunt genieten van een fantastisch geluid
□ Bekijken, navigeren en selecteren van de afspeellijsten van de iPod (artiesten, albums, liedjes, genres en componisten)
□ Bedienen van de iPod vanaf uw gemakkelijke stoel met de bijgeleverde afstandsbediening
□ Kijken naar iPod video's en diashows op uw TV
Ondersteunt alle iPod's met een iPod aansluiting, behalve 3e generatie iPod's
☐ Opladen van de iPod batterij terwijl u naar de muziek luistert

Bezoek voor de laatste informatie over de RI Dock de Onkyo website op: www.onkyo.com

Inhoud van de verpakking

Controleer of de volgende onderdelen in de verpakking zijn:

• DS-A2X interactieve afstandsbedieningsdock

• N etspannings- adapter (1,4 m)

Deze verloopstekker verschilt van land tot land.

• AV-kabel (1,8 m)

• Rabel (1,7 m)

• A f standsbediening met knooptype batterij (CR 2025)

• G ebruiksaanwijzing

Geschikte iPod's

■ Gemaakt voor:

• 5e generatie iPod (iPod met video)
• iPod photo (iPod met kleurenscherm)
  • 4e generatie iPod
  • 2e generatie iPod nano
  • 1e generatie iPod nano
• iPod mini

Opmerking:

• 3e generatie iPod's worden niet ondersteund.
  • V oordat u de RI Dock gebruikt, moet u uw iPod updaten met de laatste software die beschikbaar is op de Apple website op www.apple.com

Eerste kennismaking met de RI Dock

RI MODE schakelaar

Stel deze schakelaar in overeenkomstig de ingangsbronaanduiding op de versterker (zie hieronder).

Raadpleeg de gebruiksaanwijzing van de versterker voor verdere informatie over het veranderen van de ingangsbronaanduiding. Bij sommige versterkers moet u de [TAPE] toets ingedrukt houden om de ingangsbronaanduiding te veranderen van TAPE naar MD, CDR, HDD of DOCK.

Om de iPod met de afstandsbediening van uw versterker te bedienen, dient u de bijbehorende afstandsbedieningsmodus te kiezen.

■ Afstellen van de iPod adapter

De iPod adapter moet afgesteld worden om deze aan te passen aan de iPod. Steek de iPod in de RI Dock. Als er een spleet is tussen de achterkant van de iPod en de adapter, draait u de adapter naar links om de spleet te sluiten. Door de adapter naar links te draaien, beweegt deze naar voren. Door de adapter naar rechts te draaien, beweegt deze naar achteren.

Afstandsbediening

Verwijder de plastic folie voordat u de afstandsbediening gebruikt.

① SETUP toets

Gebruik deze toets om het TV-systeem (PAL/NTSC) en het ID-nummer van de afstandsbediening in te stellen.

② MODE toets

Gebruik deze toets om de OSD-modus in en uit te schakelen.

③ MENU toets

Gebruik deze toets om het vorige menu op het beeldschermdisplay en de iPod te selecteren.

④ Weergave/pauzetoets ▶/ ]■

Gebruik deze toets om het afspelen van het gekozen liedje te starten of te pauzeren.

⑤ Vorige en volgende [H/H] toetsen

Met de vorige [ ]•ets wordt de vorige track gekozen. Tijdens afspelen wordt naar het begin van de huidige track gegaan. Met de volgende [ ]•ets wordt de volgende track gekozen.

Houd de vorige [▶]ets ingedrukt om snel in achterwaartse richting te gaan. Houd de volgende [▶]ets ingedrukt om snel in voorwaartse richting te gaan.

⑥ SHUFFLE totes

Gebruik deze toets om de willekeurige weergavefunctie op Songs, Albums of Off te zetten.

⑦ PLAYLIST/PAGE MODE [A]/[ ]toetsen

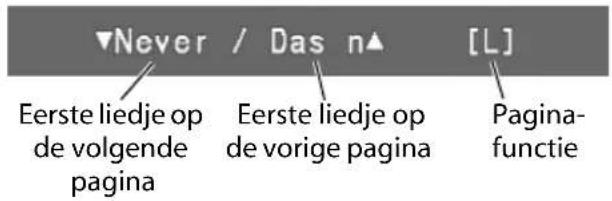

Gebruik deze toetsen om de paginafuncties te selecteren. Tijdens afspelen of als de OSD-modus is uitgeschakeld, worden met deze toetsen de afspeellijsten geselecteerd.

⑧ ALBUM/PAGE [▲]/[ ]toetsen

Gebruik deze toetsen om de afspeellijsten (artiesten, albums, liedjes, genres of compo-nisten) die op uw TV worden weergegeven te doorlopen. Tijdens afspelen of als de OSD-modus is uitgeschakeld, worden met deze toetsen de albums geselecteerd.

⑨ RESUME toets

Gebruik deze toets om het afspelen te hervatten. De toets heeft geen functie wanneer de OSD-modus is uitgeschakeld.

⑩ SELECT toets

Gebruik deze toets om liedjes en menu's op het beeldschermdisplay en de iPod te selecteren.

⑪ Omhoog en omlaag [4]/[ ] pijltoetsen

Gebruik deze toetsen om door de liedjes en menu's op het beeldschermdisplay en de iPod te navigeren.

⑫ REPEAT toets

Gebruik deze toets om de herhaalfunctie op One, All of Off te zetten.

⑬ VOLUME [4]/[ ] toetsen

Gebruik deze toetsen voor het instellen van het volume op een Onkyo versterker of AV-receiver. De toetsen hebben geen invloed op de volume-instelling op de iPod.

Vervangen van de batterij

Gebruik alleen een batterij van hetzelfde type (CR 2025).

1. Om het batterijvak te openen, drukt u op de kleine inkeping en schuift dan het deksel open.

1. Terwijl u op het lipje drukt, zoals afgebeeld, schuift u de oude batterij naar buiten. Schuif de nieuwe batterij in het batterijvak met de plus-kant naar boven gekeerd.

1. Schuif het deksel dicht.

• A Is de afstandsbediening niet goed werkt, probeer dan eerst om de batterij te vervangen.
• Is u de afstandsbediening geruime tijd niet denkt te gebruiken, neem dan de batterij uit het batterijvak om beschadigingen als gevolg van lekkage of corrosie te voorkomen.
• E en lege batterij moet zo spoedig mogelijk uit de afstandsbediening worden verwijderd om beschadigingen als gevolg van lekkage of corrosie te voorkomen.

Let op: Verkeerd plaatsen van de batterij kan resulteren in een explosie. Gebruik alleen een batterij van hetzelfde type of een gelijkwaardige batterij.

Richten van de afstandsbediening

Bij gebruik van de afstandsbediening moet u deze naar de afstandsbedieningssensor op de RI Dock richten, zoals hieronder is aangegeven.

Opmerkingen:

• A Is de RI Dock op een ander apparaat wordt geplaatst, is het mogelijk dat het signaal van de afstandsbediening geblokkeerd wordt en de afstandsbediening niet betrouwbaar werkt.
• H et is mogelijk dat de afstandsbediening niet betrouwbaar werkt als de RI Dock aan sterk licht staat blootgesteld, zoals direct zonlicht of invertertype tl-verlichting. Houd hiermee rekening wanneer u een plaats uitkiest.
• A Is een andere afstandsbediening van hetzelfde type in dezelfde kamer wordt gebruikt of als de RI Dock dicht bij appara-tuur staat opgesteld die met infraroodstra-len werkt, is het mogelijk dat de afstandsbediening niet goed functioneert.
• L eg geen voorwerp op de afstandsbedie- ning, zoals een boek of tijdschrift, want dan worden de toetsen misschien continu ingedrukt waardoor de batterij leegloopt.
• D e afstandsbediening werkt mogelijk niet goed als de RI Dock in een kastje met gekleurde glazen deurtjes staat. Houd hiermee rekening wanneer u een plaats uitkiest.
• D e afstandsbediening werkt niet als er een obstakel is tussen de afstandsbediening en de afstandsbedieningssensor op de RI Dock.

Aansluitschema's voor de RI Dock

Afhankelijk van de Onkyo versterker die u gebruikt, moet u aansluitmethode A of B kiezen.

A: Verbind de AUDIO OUT L/R aansluitingen en de VIDEO OUT aansluiting van de RI Dock met een RI Dock-compatibele ingang van de Onkyo versterker. (Het is mogelijk dat u de ingangsbronaanduiding moet veranderen naar "HDD" of "DOCK".)
B: Verbind de AUDIO OUT L/R aansluitingen van de RI Dock met de TAPE (MD, CDR) IN aansluitingen van de Onkyo versterker. Verbind de VIDEO OUT aansluiting van de RI Dock rechtstreeks met uw TV.

Raadpleeg de gebruiksaanwijzing van de versterker voor verdere informatie.

1. Verbind de AUDIO OUT L/R aansluitingen van de RI Dock met behulp van de bijgeleverde AV-kabel met een geschikte audio-ingang van de versterker. Verbind de VIDEO OUT aansluiting van de RI Dock met een video-ingang van uw Onkyo AV-receiver (A) of TV (B).

De ingang die u gebruikt hangt af van het type Onkyo versterker dat u hebt. Raadpleeg de gebruiksaanwijzing van de versterker voor verdere informatie.

1. Verbind de Ransluiting van de RI Dock met behulp van de bijgeleverde kabel met een Ransluiting op een van de Onkyo apparaten in uw installatie.
2. Sluit de bijgeleverde netspanningsadapter op de DC IN aansluiting van de RI Dock aan.

Opmerking: Als de netspanningsadapter niet op een stopcontact is aangesloten of niet op de RI Dock is aangesloten, zal de RI Dock geen geluid of video uitvoeren, werken de functies niet en zal de iPod batterij niet worden opgeladen.

Let op: Verbind de bijgeleverde Rabel alleen met Ransluitingen. Sluit niet de hoofdtelefoon op de Ransluiting aan, want dit kan resulteren in beschadiging van de apparatuur.

■ Als u de AUDIO OUT L/R aansluitingen van de RI Dock met de TAPE (MD, CDR) IN aansluitingen van de versterker hebt verbonden en ook de VIDEO OUT aansluiting van de RI Dock met de versterker wilt verbinden

Verbind de VIDEO OUT aansluiting van de RI Dock met een niet gebruikte video-ingang van de versterker.

Als u naar een iPod diashow of video wilt kijken, selecteert u eerst de video-ingangsbron en daarna selecteert u de TAPE (MD, CDR) ingangsbron. De AV-receiver zal dan het geluid uitvoeren dat bij de TAPE (MD, CDR) ingang binnenkomt en omdat de videobron niet verandert wanneer de TAPE ingangsbron wordt geselecteerd, zal de weergave van de video die bij de video-ingang binnenkomt gewoon doorgaan.

■ Wat moet u doen als u reeds een apparaat hebt aangesloten op de RI Dock-compati-bele ingang van de versterker

Sluit de RI Dock op een niet gebruikte AV-ingang van de versterker aan. U kunt echter geen van de functies gebruiken.

Instellen van de OSD-modus

Stel de OSD (beeldschermdisplay) modus in voordat u de RI Dock gaat gebruiken.

1. Sluit de netspanningsadapter aan.
2. Schakel de TV en de versterker in en kies de juiste ingangen op de TV en de versterker.

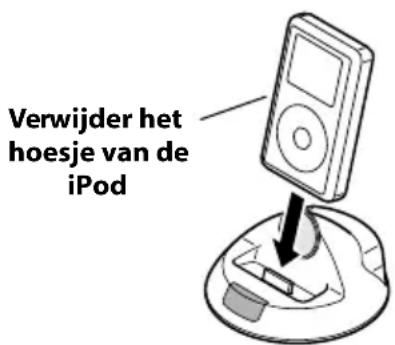

3. Steek de iPod in de RI Dock.

1. Gebruik de [MODE] toets van de afstandsbediening om de OSD-modus in te stellen.

On: De afspeellijsten (artiesten, albums, liedjes, genres en componisten) worden op de TV weergegeven en u kunt navigeren en uw muziek selecteren terwijl u naar het TV-scherm kijkt. Wanneer deze modus is ingeschakeld, toont de iPod het Onkyo-logo.

Off: Er wordt niets op het TV-scherm weergegeven en u kunt navigeren en uw muziek selecteren met behulp van het display op de iPod.

Opmerkingen:

• Om beschadiging van de iPod-aansluiting te voorkomen, mag u de iPod niet ronddraaien wanneer u deze insteekt of verwijdert. Let er ook op dat u de RI Dock niet omstoot wanneer de iPod is aangebracht.
• G ebruik de RI Dock niet met andere iPod accessoires, zoals FM-zenders en microfoons, want dat kan resulteren in een foutieve werking.
• U kunt de OSD-modus niet veranderen tijdens het kijken naar een iPod diashow of video.

Bedienen van de iPod zonder de OSD

Om de iPod zonder de OSD te bedienen, zet u de OSD-modus op Off en gebruikt dan de afstandsbediening zoals beschreven op blz. 6.

Bedienen van de iPod met de OSD

Als de OSD-modus op On staat en de iPod in de RI Dock is gestoken, worden de afspeellijsten (artiesten, albums, liedjes, genres en componisten) op het TV-scherm weergegeven.

■ Liedjes afspelen

1. Gebruik de omhoog en omlaag [ ] ▲ pijltoetsen om Playlists, Artists, Albums, Genres, Songs of Composers te selecteren en druk dan op de [SELECT] toets.

1. Gebruik de omhoog en omlaag [ ]/[] ▼ pijltoetsen en de [SELECT] toets om een liedje te selecteren en druk dan op de weergave/pauzetoets [▶] ▼m te beginnen met afspelen.

Bij het selecteren van liedjes kunt u de [MENU] toets gebruiken om terug te gaan naar het vorige menu.

■ Gebruik van de paginafuncties

Met de paginafuncties kunt u snel uw favoriete liedjes opzoeken, ook als uw liedjeslijsten, artiestenlijsten enz. erg lang zijn. Er zijn vier paginafuncties: L, M, S en P. Dit zijn de afkortingen voor Large (groot), Medium (medium),

Small (klein) en Page (pagina). Bij de stand P kunt u de lijst pagina voor pagina doorlopen. Bij de standen S, M en L kunt u de lijst in stappen van toenemende grootte doorlopen.

1. Gebruik de PAGE MODE omhoog en omlaag [V[ ] toetsen om een paginafunctie te selecteren.

Afhankelijk van de lengte van de lijst is het mogelijk dat u de paginafunctie niet kunt veranderen.

1. Gebruik de PAGE omhoog en omlaag [V[ ] toetsen om de lijst naar boven of beneden te doorlopen.

Opmerking:

- T ijdens het afspelen van een afspeellijst kunt u de PLAYLIST omhoog en omlaag [V[ ] teetsen gebruiken om andere afspeellijsten te selecteren. Tijdens het afspelen van een album kunt u de ALBUM omhoog en omlaag [V[ ] teetsen gebruiken om andere albums te selecteren.

■ Willekeurige weergave van de liedjes

U kunt alle liedjes in uw iPod in een willekeurige volgorde afspelen.

- D ruk enkele malen op de [MENU] toets om het hoofdmenu te selecteren, gebruik dan de omhoog en omlaag [V[ ] pijltoetsen om "Shuffle Songs" te selecteren en druk daarna op de [SELECT] toets.

■ Liedje dat nu wordt afgespeeld

Tijdens afspelen kunt u informatie weergeven over het liedje dat nu wordt afgespeeld.

- D ruk enkele malen op de [MENU] toets om het hoofdmenu te selecteren, gebruik dan de omhoog en omlaag [V[ ] pijltoetsen om "Now Playing" te selecteren en druk daarna op de [SELECT] toets.

Willekeurige weergavefuncties

Herhaalfuncties

■ Hervattingsfunctie

Met de hervattingsfunctie kunt u het afspelen hervatten bij het liedje dat gespeeld werd toen u de iPod uit de RI Dock nam of toen u de OSD-modus op Off hebt gezet.

1. Selecteer een liedje dat op het TV-scherm wordt getoond en speel het liedje af.
2. Tijdens het afspelen van het liedje of terwijl het afspelen gepauzeerd is, neemt u de iPod uit de RI Dock of zet u de OSD-modus op Off. Het huidige liedje wordt onthouden.
3. Wanneer u de iPod weer in de RI Dock steekt (zet de OSD-modus op On), kunt u op de [RESUME] toets drukken om het afspelen te hervatten bij het liedje dat onthouden werd.

Opmerkingen:

• D e hervattingsfunctie kan alleen gebruikt worden wanneer de OSD-modus op On staat.
- A Is de netspanningsadapter wordt losgemaakt, zal het liedje niet meer onthouden worden.

- A Is de hervattingsfunctie tijdens willekeurige weergave wordt gebruikt, zal het afspelen bij een willekeurig gekozen liedje beginnen nadat de iPod in de RI Dock is geplaatst.

Instellingen voor de weergave op de TV

Wanneer de OSD-functie op On is ingesteld, kunt u de achtergrondkleur veranderen en de schermbeveiliger instellen.

1. Druk enkele malen op de [MENU] toets om het hoofdmenu te selecteren.
2. Gebruik de omhoog en omlaag [ ]/[ ] ▼ pijltoetsen om "Settings" te selecteren en druk dan op de [SELECT] toets.
3. Gebruik de omhoog en omlaag [V[ ] pijl-toetsen om Background Color of Screen Saver te selecteren en druk dan op de [SELECT] toets.
4. Gebruik de omhoog en omlaag [ ]/[ ] ▼ pijltoetsen om een optie te selecteren en druk dan op de [SELECT] toets.

■ Background Color (achtergrondkleur)

Voor de achtergrondkleur van het beeldscherm-display op uw TV kunt u een van de volgende acht kleuren kiezen: None (zwart), Blue1, Blue2, Green1, Green2, Mangenta, Red1 of Red2.

■ Screen Saver (schermbeveiliger)

De tijd waarop de schermbeveiliger wordt geactiveerd, kunt u instellen op een van de volgende vier opties: 1 minuut, 5 minuten, 10 minuten of Off (schermbeveiliger uitgeschakeld).

Wanneer de schermbeveiliger wordt geactiveerd, zal het beeldschermdisplay van de TV verdwijnen. Druk op een willekeurige toets van de afstandsbediening om de schermbeveiliger te annuleren en het beeldschermdisplay weer te laten verschijnen.

Instellen van het TV-systeem

Wanneer de OSD-modus op On is ingesteld, kunt u de video-uitgang van de RI Dock op PAL of NTSC instellen.

Als het beeldschermdisplay op de TV vervormd uitziet, probeer dan om het TV-systeem te veranderen.

- T erwijl u de [SETUP] toets ingedrukt houdt, drukt u de VOLUME omhoogtoets [▲langer

dan 3 seconden in om NTSC te selecteren of u drukt de VOLUME omlaagtoets [ ]langer dan 3 seconden in om PAL te selecteren.

Andere functies

■ functions

Afhankelijk van uw versterker, is het mogelijk dat u over de volgende functies beschikt.

Opmerking: Het starten van de versterker kan een paar seconden duren, dus het is mogelijk dat u de eerste paar seconden van het eerste liedje niet hoort.

- S ysteem-inschakelfunctie

Wanneer u de versterker inschakelt, zal tevens de iPod worden ingeschakeld. Bij sommige versterkers kan het nodig zijn om tweemaal op de [ON] toets van de afstandsbediening van de versterker te drukken om de andere appara- tuur van de installatie in te schakelen.

- S ysteem-uitschakelfunctie

Wanneer u de versterker uitschakelt, zal tevens de iPod worden uitgeschakeld.

• A utomatische inschakelfunctie\*

Als u begint met afspelen op de iPod terwijl de versterker in de ruststand (standby) staat, zal de versterker automatisch worden ingeschakeld en wordt de iPod als de ingangsbron ingesteld. Vervolgens begint de iPod met afspelen.

• D irecte programmabron-selectie

Als u begint met afspelen op de iPod tijdens het luisteren naar een andere ingangsbron, zal de versterker automatisch de iPod als de ingangsbron instellen.

• Timerweergave

U kunt de timerfunctie van de versterker gebruiken om de versterker en de iPod op een vooraf ingestelde tijd in te schakelen en dan te beginnen met afspelen.

• G ekoppelde dimfunctie

Als u de dimfunctie van de versterker gebruikt om de helderheid van het display op de versterker te veranderen, zal tevens de helderheid van de spanningsindicator op de RI Dock aangepast worden.

- G ebruik van de afstandsbediening van de versterker

U kunt de afstandsbediening van de versterker gebruiken voor de bediening van de basisfuncties van de iPod (zie blz. 13).

• D e RI Dock moet met een kabel en een audiokabel op de versterker zijn aangesloten om de functies te kunnen gebruiken.
• A Is de versterker de Systeem-inschakelfunctie, Systeem-uitschakelfunctie, Automatische inschakelfunctie en Directe programmabron-selectie niet ondersteunt, dient u de versterker handmatig in en uit te schakelen en de juiste ingangsbron te kiezen.
• S t op het afspelen op de iPod voordat u een andere ingangsbron kiest, om te voorkomen dat de versterker per ongeluk de iPod als ingangsbron selecteert.
• A Is er accessoires op de iPod zijn aangesloten, is het mogelijk dat de versterker de ingangsbron niet juist kan selecteren.
• W anneer de iPod in de RI Dock is, zal de volumeregelaar ervan niet werken. Als u de volumeregelaar van de iPod bedient terwijl deze in de RI Dock is, moet u controleren of deze niet te hoog staat ingesteld voordat u de hoofdtelefoon weer aansluit.

■ Gebruik van de wekfunctie van de iPod

U kunt de wekfunctie van de iPod gebruiken om de iPod en de versterker automatisch op een vooraf ingestelde tijd in te schakelen. De ingangsbron van de versterker wordt automatisch ingesteld op de ingang waarop de iPod is aangesloten.

Opmerkingen:

• D eze functie werkt alleen wanneer de OSD-modus op Off staat.

• Om deze functie te kunnen gebruiken, moet de iPod in de RI Dock zijn en dient de RI Dock met een Rabel en een audiokabel op de versterker te zijn aangesloten.

• B ij gebruik van deze functie dient de volumeregelaar van de versterker op een geschikt volumeniveau te worden ingesteld.

• H et starten van de versterker kan een paar seconden duren, dus het is mogelijk dat u de eerste paar seconden van het eerste liedje niet hoort.

■ Opladen van de iPod batterij

De RI Dock laadt de iPod batterij op wanneer de iPod in de RI Dock is.

Opmerkingen:

• Om de iPod batterij op te laden, moet de netspanningsadapter op een geschikt stopcontact en op de DC IN aansluiting van de RI Dock zijn aangesloten.
• R aadpleeg de gebruiksaanwijzing van de iPod voor verdere informatie over het opladen van de batterij.

Instellen van het ID-nummer van de afstandsbediening

Als u het volume van uw Onkyo apparaat niet met de afstandsbediening van de DS-A2X kunt instellen, probeer dan om de afstandsbediening-ID te veranderen. De standaardinstelling voor het ID-nummer is 1.

Sommige Onkyo apparaten staan ingesteld op ID #2 of #3.

- T erwijl u de [SETUP] toets ingedrukt houdt, drukt u een van de volgende toetsen voor langer dan 3 seconden in om het ID-num-mer in te stellen:

ID #1:PLAYLIST omhoogtoets [ ]

ID #2:ALBUM omhoogtoets [ ]

ID #3:PLAYLIST omlaagtoets [ ]

ID #4:ALBUM omlaagtoets [ ]

Gebruik van de afstandsbediening van de versterker

De onderstaande tabel toont welke toetsen op de afstandsbediening van de versterker gebruikt kunnen worden voor de bediening van de iPod terwijl deze in de RI Dock is geplaatst. Stel eerst de juiste afstandsbedieningsmodus in en richt dan de afstandsbediening naar de versterker. Sommige toetsen zijn misschien van een ander opschrift voorzien en het is ook mogelijk dat sommige afstandsbedieningen bepaalde toetsen niet hebben.

iPod functies	Afstandsbedieningstoetsen die u kunt gebruiken				Beschrijving
	TAPE modus MD	modus CDR	modus HDD	modus
In/uitschakelen	[STANDBY], [ON] — De iPod w			wordt in- en u	tgeschakeld.
Afspelen	Afspelen [▶]				De iPod begint met afspelen. Als de iPod nog niet ingeschakeld is, zal deze automatisch ingeschakeld worden.
Pauze	Pauze [▶], Stop [ ] ▪uze [ ]			■■	Het afspelen van de iPod wordt gepauzeerd.
Volgende liedje	[▶▶], [▶▶■]	Volgende [▶▶■]			Het volgende iPod liedje wordt gekozen.
Vorige liedje	[◀◀], [◀◀]	Vorige [◀◀]			Het huidige iPod liedje wordt opnieuw vanaf het begin afgespeeld. Druk tweemaal op de toets om het vorige liedje af te spelen.
Vooruitspoelen	—	Vooruitspoelen [▶▶]			Ingedrukt houden om de iPod vooruit te spoelen.
Terugspoelen	—	Terugspoelen [◀◀]			Ingedrukt houden om de iPod terug te spoelen.

* Om de volgende of vorige foto te kiezen bij een diashow van een iPod photo, moet u de toetsen op de iPod photo gebruiken.

De volgende functies kunnen gebruikt worden met sommige Onkyo versterkers.

iPod functies	Afstandsbedieningstoetsen die u kunt gebruiken				Beschrijving
	TAPE modus	MD modus	CDR modus	HDD modus
Willekeurige weergave	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Instellen van de willekeurige weergavefunctie van de iPod: Songs (liedjes), Albums of Off (uit).
Herhaalde weergave	[REVERSE MODE]	[REPEAT]			Instellen van de herhaalde weergavefunctie van de iPod: One (één), All (alles) of Off (uit).
Achtergrond-verlichting	REC [●]	[DISPLAY], [SCROLL]			De achtergrondverlichting van de iPod gaat 30 seconden branden.
Afspeellijst/Albumfunctie	Achter-waartse weergave [◀]	[ENTER], [PROGRAM], [MEMORY]		—	Voor gebruik van de volgende functies met een andere modus dan HDD, moet u eerst de Afspeel- lijst/Albumfunctie kiezen met een van deze toetsen en dan drukt u op de aangegeven toets terwijl “Play- list/Album mode” op het scherm van de TV wordt aangegeven (ongeveer 5 seconden).
Volgende afspeellijst	Vooruitspoelen [▶▶]			[PLAYLIST UP]	Kiezen van de volgende afspeellijst op de iPod. Selecteer eerst de Afspeellijst/Albumfunctie (zie hierbo- ven).
Vorige afspeellijst	Terugspoelen [◀◀]			[PLAYLIST DOWN]	Kiezen van de vorige afspeellijst op de iPod. Selecteer eerst de Afspeellijst/Albumfunctie (zie hierbo- ven).
Volgende album	Volgende [▶▶]			[ALBUM UP]	Kiezen van het volgende album op de iPod. Selecteer eerst de Afspeellijst/Albumfunctie (zie hierboven).
Vorige album	Vorige [◀◀]			[ALBUM DOWN]	Kiezen van het vorige album op de iPod. Selecteer eerst de Afspeellijst/Albumfunctie (zie hierboven).

* Afhankelijk van uw versterker is het mogelijk dat sommige toetsen niet werken zoals verwacht.

■ Er is geen geluid.

• C ontroleer of de iPod wel aan het afspelen is.
• C ontroleer of de iPod correct in de RI Dock is geplaatst.
• C ontroleer of de RI Dock op de juiste ingangsaansluitingen van de versterker is aangesloten. Sluit het apparaat niet op uitgangsaansluitingen aan.
• C ontroleer of de versterker is ingeschakeld, de juiste ingangsbron is gekozen en het volume niet in de minimumstand staat.
• C ontroleer of alle stekkers volledig in de aansluitbussen zijn gestoken.
• C ontroleer of de netspanningsadapter op een geschikt stopcontact en op de RI Dock is aangesloten.
  • P robeer de iPod te resetten.

■ De afstandsbediening van de RI Dock kan de iPod niet bedienen

• A Is de RI Dock op een ander apparaat wordt geplaatst, is het mogelijk dat het signaal van de afstandsbediening geblokkeerd wordt en de afstandsbediening niet betrouwbaar werkt. In dit geval moet de RI Dock op een andere plaats worden gezet (zie blz. 7).
• C ontroleer of de iPod correct in de RI Dock is geplaatst.
• W anneer u de afstandsbediening van de RI Dock gebruikt, moet u deze naar de RI Dock richten (zie blz. 7).
• S ommige toetsen op de afstandsbediening werken verschillend afhankelijk van de OSD-modus: On of Off (zie blz. 6).

■ De afstandsbediening van de versterker kan de iPod niet bedienen

- 3e generatie iPod's worden niet ondersteund.

- C ontroleer of de iPod correct in de RI Dock is gestoken. Controleer of de iPod correct in de RI Dock is gestoken. Als uw iPod in een hoesje zit, is het mogelijk dat het apparaat niet juist op de RI Dock kan worden aangesloten. Verwijder de iPod uit het hoesje voordat u deze in de RI Dock steekt.

- D e iPod kan niet bediend worden wanneer deze het Apple-logo weergeeft.

- A Is de afstandsbediening van de versterker toetsen heeft voor de afstandsbedieningsmodus, dient u te controleren of u de juiste modus hebt gekozen.

- C ontroleer de instelling van de RI MODE schakelaar van de RI Dock (zie blz. 5).

• A Is u de afstandsbediening van de versterker gebruikt, moet u deze naar de versterker richten.
• D e RI Dock moet zowel via een Rkabel als een audiokabel op de versterker zijn aangesloten.
• D e TAPE IN van sommige versterkers kan op TAPE, MD of CDR worden ingesteld. Controleer of de instelling van de RI MODE schakelaar van de RI Dock en de afstandsbedieningsmodus overeenkomen met de gemaakte ingangsbron-instelling. Raadpleeg de gebruiksaanwijzing van de versterker voor verdere informatie.
  Als u de iPod nog steeds niet kunt bedienen, begin dan met afspelen door op de weergavetoets van de iPod te drukken. Hierna moet het mogelijk zijn om de afstandsbediening te gebruiken.
• Z org dat het juiste afstandsbediening-ID-nummer op de afstandsbediening van de versterker is ingesteld.

■ Het beeldschermdisplay verschijnt niet op de TV

• Z et de OSD-modus op On (zie blz. 9).
- P robeer het TV-systeem op PAL of NTSC in te stellen (zie blz. 11).

■ Kijken naar een iPod diashow of video op de TV:

• Z et de OSD-modus op Off en gebruik de bedie-ningsorganen op de iPod of de afstandsbediening om de diashow of video te selecteren en te starten.
• C ontroleer of het onderdeel TV OUT van de iPod op On staat.
• Z org dat de juiste ingang op de TV of versterker is gekozen.
• S ommige iPod versies voeren geen video uit.

■ De versterker kiest plotseling de iPod als de ingangsbron.

- P auzeer altijd het afspelen van de iPod wanneer u naar een ander apparaat luistert dat op de versterker is aangesloten. Als het afspelen niet wordt gepauzeerd, kan de automatische programma-bron-selectiefunctie per ongeluk de iPod als de ingangsbron kiezen wanneer een track is afgelopen en de volgende track begint te spelen.

Let op: Als u dit product gebruikt in direct zonlicht, onder een tl-lamp of kiemdodende lamp, of onder ultraviolet of andere dergelijke verlichting, is het mogelijk dat de kleur van de buitenkant van het apparaat verandert.

Stroomvoorziening: Netspanningsadapter

(5V gelijkstroom)

Stroomverbruik

(iPod niet geplaatst): 0,5 W

Gewicht: 230

gram

Afmetingen (B x H x D): 112 x 60 x 112 mm

Aansluitingen: VIDEO OUT, AUDIO OUT L/R,

RI aansluiting

Specificaties en kenmerken kunnen zonder voorafgaande kennisgeving gewijzigd worden.

In catalogussen en op de verpakking is er een letter aan het einde van de productnaam die de kleur van de RI Dock aangeeft. De technische gegevens en de bediening zijn voor alle apparaten gelijk, ongeacht de kleur.

• D e aanwijzingen in deze gebruiksaanwijzing gelden voor de iPod op dit moment, mei 2007, en kunnen veranderen met toekomstige upgrades van de iPod software.
• D e netspanningsadapter die bij de DS-A2X wordt geleverd is uitsluitend bedoeld voor gebruik met de DS-A2X. Gebruik deze netspanningsadapter niet met een ander apparaat. Gebruik ook geen andere netspanningsadapter met de DS-A2X, inclusief adapters die bij andere RI Dock modellen worden geleverd. Dit kan namelijk resulteren in beschadiging van de RI Dock.
• A Is er storingen zijn tijdens het luisteren naar een FM- of AM-radiozender op uw tuner of receiver, vergroot dan de afstand tussen de antenne van die apparatuur en de RI Dock, de iPod en de kabel van de netspanningsadapter. U mag de kabel van de netspanningsadapter ook niet om andere kabels heen wikkelen.
