Produkttyp	RI-Dock (Remote Interactive Dock) für iPod
Marke	Onkyo
Modell	DS-A2X
Abmessungen (B x H x T)	112 x 60 x 112 mm
Gewicht	230 g
Stromversorgung	5 V DC-Netzteil (im Lieferumfang)
Leistungsaufnahme (ohne iPod)	0,5 W
Kompatible iPods	iPod 5. Gen., iPod photo, iPod 4. Gen., iPod nano 1./2. Gen., iPod mini (nicht 3. Gen.)
Anschlüsse	VIDEO OUT (Cinch), AUDIO OUT L/R (Cinch), RI-Buchse
Fernbedienung	Ja, mit CR2025-Knopfbatterie
OSD-Modus	Ein/Aus – Bildschirmanzeige für Playlists, Interpreten, Alben, Titel, Genres, Komponisten
Videoausgabe	Diashows und Videos des iPod auf Fernseher (PAL/NTSC umschaltbar)
RI-Systemfunktionen	System-Ein/Aus, automatische Quellenwahl, Direktumschaltung, Timer-Wiedergabe, Synchron-Dimmer
Ladefunktion	Lädt iPod-Akku während des Betriebs
Lieferumfang	DS-A2X, Netzteil (1,4 m), AV-Kabel (1,8 m), RI-Kabel (1,7 m), Fernbedienung, Bedienungsanleitung
Reinigung	Nur mit trockenem, weichem Tuch; keine aggressiven Reiniger oder Lösungsmittel
Sicherheitshinweise	Vor Nässe und Feuchtigkeit schützen; Gehäuse nicht öffnen; Netzstecker bei Gewitter ziehen
Reparierbarkeit	Nur vom qualifizierten Kundendienst warten lassen; keine Benutzerwartung im Innern

Häufig gestellte Fragen - DS-A2X ONKYO

Welche iPods sind mit dem DS-A2X kompatibel?

Das DS-A2X unterstützt iPod der 5. Generation, iPod photo, iPod der 4. Generation, iPod nano der 1. und 2. Generation sowie iPod mini. iPods der 3. Generation werden nicht unterstützt. Stellen Sie sicher, dass Ihr iPod die neueste Software von Apple hat.

Wie schließe ich das RI-Dock an meinen Verstärker an?

Es gibt zwei Methoden: Methode A: Verbinden Sie die AUDIO OUT L/R und VIDEO OUT des Dock mit einem RI-Dock-kompatiblen Eingang des Verstärkers (z.B. HDD oder DOCK). Methode B: Verbinden Sie AUDIO OUT L/R mit TAPE (MD, CDR) IN und VIDEO OUT direkt mit dem Fernseher. Zusätzlich muss das RI-Kabel zwischen Dock und Verstärker angeschlossen werden.

Was ist der OSD-Modus und wie schalte ich ihn ein?

Der OSD-Modus (On-Screen Display) zeigt Playlists, Interpreten, Alben, Titel, Musikrichtungen und Komponisten auf dem Fernsehbildschirm an. Drücken Sie die MODE-Taste der Fernbedienung, um zwischen 'On' und 'Off' umzuschalten. Im Modus 'On' wird die iPod-Steuerung über den Bildschirm erleichtert.

Kann ich die Lautstärke des iPod mit der mitgelieferten Fernbedienung regeln?

Nein, die Lautstärke des iPod selbst wird nicht geregelt. Die VOLUME-Tasten der Fernbedienung steuern die Lautstärke des angeschlossenen Onkyo-Verstärkers oder AV-Receivers. Stellen Sie die Verstärkerlautstärke auf einen angenehmen Pegel ein.

Warum reagiert die Fernbedienung nicht?

Mögliche Ursachen: 1. Die Batterie ist leer – ersetzen Sie die CR2025-Knopfbatterie. 2. Der Sensor des Dock ist verdeckt oder es befindet sich ein Hindernis zwischen Fernbedienung und Dock. 3. Das Dock steht in direktem Sonnenlicht oder neben einer starken Lichtquelle. 4. Der iPod ist nicht richtig eingesetzt. Prüfen Sie auch die Einstellung des RI MODE-Schalters am Dock.

Wie kann ich eine Diashow oder ein Video des iPod auf dem Fernseher ansehen?

Stellen Sie den OSD-Modus auf Off. Starten Sie die Diashow oder das Video direkt auf dem iPod oder mit der Fernbedienung. Achten Sie darauf, dass am iPod die Einstellung TV OUT auf 'On' gesetzt ist und dass am Fernseher der richtige Videoeingang gewählt ist.

Was bedeutet der RI MODE-Schalter am Dock?

Der RI MODE-Schalter muss auf die gleiche Position eingestellt werden wie die Quellenanzeige des Verstärkers (z.B. TAPE, MD, CDR, HDD oder DOCK). Dies ermöglicht die Steuerung des iPod über die Verstärkerfernbedienung und die Nutzung der RI-Systemfunktionen.

Wie stelle ich die ID-Nummer der Fernbedienung ein?

Halten Sie die SETUP-Taste gedrückt und drücken Sie gleichzeitig für mindestens 3 Sekunden eine der folgenden Tasten: PLAYLIST ▲ für ID 1, ALBUM ▲ für ID 2, PLAYLIST ▼ für ID 3, ALBUM ▼ für ID 4. Dies kann nötig sein, wenn die Fernbedienung die Lautstärke des Verstärkers nicht steuern kann.

Was tun, wenn kein Ton zu hören ist?

Überprüfen Sie: 1. Ist der iPod eingeschaltet und läuft die Wiedergabe? 2. Ist der iPod richtig im Dock eingesetzt? 3. Sind die Audiokabel korrekt mit den Eingängen des Verstärkers verbunden? 4. Ist der Verstärker eingeschaltet und die richtige Quelle gewählt? 5. Ist die Lautstärke aufgedreht? 6. Ist das Netzteil angeschlossen? Versuchen Sie ggf., den iPod zurückzusetzen.

Kann ich die Weckfunktion des iPod mit dem Dock nutzen?

Ja, wenn der OSD-Modus auf Off steht. Verbinden Sie das Dock über Audio- und RI-Kabel mit dem Verstärker. Stellen Sie die Weckzeit am iPod ein. Der Verstärker schaltet sich dann zur gewünschten Zeit automatisch ein und wählt die richtige Audioquelle. Achten Sie darauf, dass die Verstärkerlautstärke vorher auf einen geeigneten Wert eingestellt ist.

BEDIENUNGSANLEITUNG DS-A2X ONKYO

Herzlichen Glückwunsch zum Kauf eines Gerätes von Onkyo. Bitte lesen Sie sich diese Bedienungsanleitung vor Herstellen der Verbindungen und der Inbetriebnahme sorgfältig durch. Befolgen Sie bitte alle Hinweise, um mit Ihrem Onkyo-Gerät die bestmögliche Audioqualität für einen optimalen Hörgenuss zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf.

ACHTUNG:

UM FEUER UND STROMSCHLÄGE ZU VERMEIDEN, SOLLTE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZTWERDEN.

VORSICHT:

UM STROMSCHLÄGE ZU VERMEIDEN, WEDER DAS GEHÄUSE (NOCH DIE RÜCKSEITE) ÖFFNEN. NICHTS IM GEHÄUSE DARF VOM BENUTZER GEWARTET WERDEN. WENDEN SIE SICH AN DEN QUALIFIZIERTEN KUNDENDIENST.

Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von "gefährlichen Spannungen" im Inneren des Gehäuses dieses Produktes aufmerksam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Schläge zu bewirken.

Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von wichtigen Betriebs- oder Wartungshinweisen (Service) in der dem Produkt beiliegenden Dokumentation hinweisen.

Wichtige Sicherheitshinweise

1. Lesen Sie sich diese Hinweise durch.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.

6. Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.

7. Versperren Sie niemals die vorhandenen Lüftungsschlitze. Stellen Sie das Gerät immer den Anweisungen des Herstellers entsprechend auf.

8. Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens bzw. anderen Gerätes, das viel Wärme erzeugt.

9. Versuchen Sie niemals, die Sicherheitsvorkehrung des polarisierten oder Erdungsstiftes zu umgehen. Ein polarisierter Stecker weist zwei Stifte mit unterschiedlicher Breite auf. Ein geerdeter Stecker weist zwei Stifte und einen Erdungsstift auf. Der breitere Stift bzw. der Erdungsstift dient Ihrer Sicherheit. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, müssen Sie einen Elektriker bitten, neue Steckdosen zu installieren.

10. Sorgen Sie dafür, dass niemand auf das Netzkabel treten kann und dass es nicht abgeklemmt wird. Diese Gefahr besteht insbesondere in der Nähe der Steckdose oder des Kabelaustritts am Gerät.

11. Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen wird/werden.

12. Lösen Sie im Falle eines Gewitters oder wenn Sie das Gerät längere Zeit nicht verwenden möchten, den Netzanschluss.

13. Überlassen Sie alle Wartungsarbeiten einer qualifizierten Kundendienststelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Wasser oder Fremdkörper in das Geräteinnere gelangt sind, wenn das Gerät Feuchtigkeit oder Regen ausgesetzt war bzw. wenn es sich nicht normal verhält oder wenn seine Funktionstüchtigkeit merklich nachgelassen hat.

14. Schäden, die eine Reparatur erfordern Lösen Sie sofort den Netzanschluss und reichen Sie das Gerät bei einer qualifizierten Kunden-dienststelle ein, wenn:

A. Das Netzkabel bzw. dessen Stecker beschädigt ist;
B. Wenn Fremdkörper oder Flüssigkeiten ins Geräteinnere gelangt sind;
C. Wenn das Gerät nass geworden ist (z.B. durch Regen oder Wasser);

D. Das Gerät anhand der in dieser Anleitung gegebenen Hinweise nicht erwartungsgemäß funktioniert. Prinzipiell sollten Sie nur die Bedienelemente verwenden, die ausdrücklich erwähnt werden, weil andere Handlungsabläufe zu so schweren Schäden führen können, dass nur ein qualifizierter Wartungstechniker sie wieder beheben kann;

E. Das Gerät hingefallen ist bzw. das Gehäuse sichtbare Schäden aufweist;

F.Wenn die Leistung des Gerätes merklich nachgelassen hat—das sollte immer als Warnung gewertet werden, dass das Gerät überprüft werden muss.

Vorsichtsmaßnahmen

1. Urheberrechte—Außer für private Zwecke ist das Aufnehmen urheberrechtlich geschützten Materials ohne die Zustimmung des Rechteinhabers strafbar.

2. Pflege—Hin und wieder sollten Sie das Gerät mit einem weichen Tuch abstauben. Hartnäckige Flecken darf man mit einem weichen und Tuch und etwas milder Reinigungslauge abwischen. Wischen Sie das Gehäuse gleich im Anschluss mit einem sauberen Tuch trocken. Verwenden Sie niemals ätzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese die Lackierung angreifen oder die Beschriftung ablösen können.

3. Berühren Sie das Gerät niemals mit nassen Händen—Fassen Sie das Netzkabel dieses Gerätes niemals mit nassen oder feuchten Händen an. Wenn Wasser oder andere Flüssigkeiten in das Geräteinnere gelangen, müssen Sie es sofort zur Wartung bei Ihrem Onkyo-Händler einreichen.

Bei bestimmten Modellen

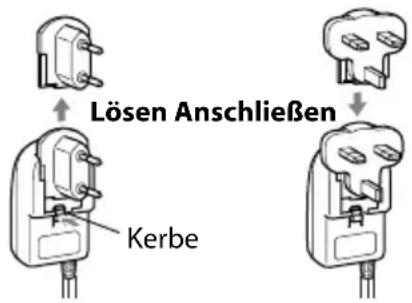

Vor dem ersten Einsatz müssen Sie den richtigen Steckeradapter mit dem Netzteil verbinden.

Die Ausführung des Steckeradapters richtet sich nach dem Auslieferungsland.

Modelle für Europa

Konformitätserklärung

Wir, ONKYO EUROPE

ELECTRONICS GmbH

LIEGNITZERSTRASSE 6,

82194 GROEBENZELL,

GERMANY

erklären in eigener Verantwortung, daß das ONKYO-Produkt, das in dieser Betriebsanleitung beschrieben wird, mit den folgenden technischen Normen übereinstimmt: EN60065, EN55013, EN55020 und EN61000-3-2, -3-3.

GROEBENZELL, GERMANY

ONKYO EUROPE ELECTRONICS GmbH

Inhalt

Wichtige Sicherheitshinweise....2

Vorsichtsmaßnahmen....3

Vorbereitungen 4

Über das RI-Dock....4

Funktionen 4

Lieferumfang 4

Kompatible iPods....4

Erkundung des RI-Dock....5

Fernbedienung 6

Anschlussbeispiele für RI-Dock....8

Verwendung des RI-Dock....9

Einstellen des 'OSD'-Modus'....9

Bedienen des iPod ohne 'OSD'-Bildschirmanzeige . 9

Bedienen des iPod mit 'OSD'-Bildschirmanzeige...9

Einstellungen für die Bildschirmanzeige....11

Einstellen des Bildsystems ....11

Andere Funktionen....11

Einstellen der 'ID'-Nummer der Fernbedienung .. 12

Verwendung der Verstärkerfernbedienung.....13

Fehlersuche 14

Technische Daten....15

Über das RI-Dock

Mit dem RI-Dock von Onkyo können Sie Musik eines Apple* iPod* bequem und in hervorragender Qualität über Ihre Onkyo-Anlage wiedergeben. Außerdem können Sie sich die Diashows und Videos Ihres iPod auf Ihrem Fernseher anschauen. Die „OSD“-Funktion erlaubt ferner die Anzeige der iPod-Playlists (Interpreten, Alben, Titel, Musikrichtungen, Komponist) auf dem Fernsehbildschirm. Und mit der beiliegenden Fernbedienung lässt sich der iPod bequem vom Sessel oder der Couch aus einstellen.

RI steht für „Remote Interactive“ und vertritt ein einzigartiges Bediensystem von Onkyo. Damit lassen sich alle fähigen Geräte von Onkyo gemeinsam ein- und ausschalten. Wenn Sie die Wiedergabe eines Geräts starten, schaltet sich der Verstärker automatisch ein und wählt die entsprechende Eingangsquelle. Ihr iPod wertet sogar die Fernbedienungssignale Ihres Verstärkers aus.

In dieser Bedienungsanleitung verwenden wir für das DS-A2X Remote Interactive-Dock die Bezeichnung „RI-Dock“.

Funktionen

☐ iPod-Musikwiedergabe in makelloser Qualität über Ihre Onkyo-Anlage
□ Anschauen, Navigieren und Anwählen der iPod-Playlists (Interpreten, Alben, Titel, Musikrichtungen, Komponisten) auf dem Fernsehbildschirm
Komfortable Steuerung des iPod von der Couch aus – mit der Fernbedienung
□ Anschauen der iPod-Videos und Diashows auf dem Fernsehbildschirm
☐ Unterstützt alle iPods mit einem iPod-Anschluss (außer die iPods der 3. Generation)
☐ Aufladen der iPod-Batterie während der Musikwiedergabe.

Neueste Informationen zum RI-Dock Sie auf der Onkyo-Webpage: www.onkyo.com

Lieferumfang

Bitte überprüfen Sie, ob Sie folgende Dinge bekommen haben:

• DS-A2X Remote Interactive-Dock

- Netzteil (1,4 m)

Der Adaptertyp richtet sich nach dem Auslieferungsland.

• AV-Kabel (1,8 m)

• Rabel (1,7 m)

• F ernbedienung mit Knopfbatterie (CR 2025)

• Bedienungsanleitung

Kompatible iPods

■ Entwickelt für:

• iPod der 5. Generation (mit Videofunktion)
• iPod photo (iPod mit Farb-Display)
• iPod der 4. Generation

• i Pod nano der 2. Generation

• i Pod nano der 1. Generation

- iPod mini

Anmerkung:

• Pods der 3. Generation werden nicht unterstützt.
  • V or dem ersten Einsatz des RI-Dock sollten Sie Ihr iPod auf den neuesten Softwarestand bringen. Gehen Sie hierfür auf die Apple-Webpage: www.apple.com

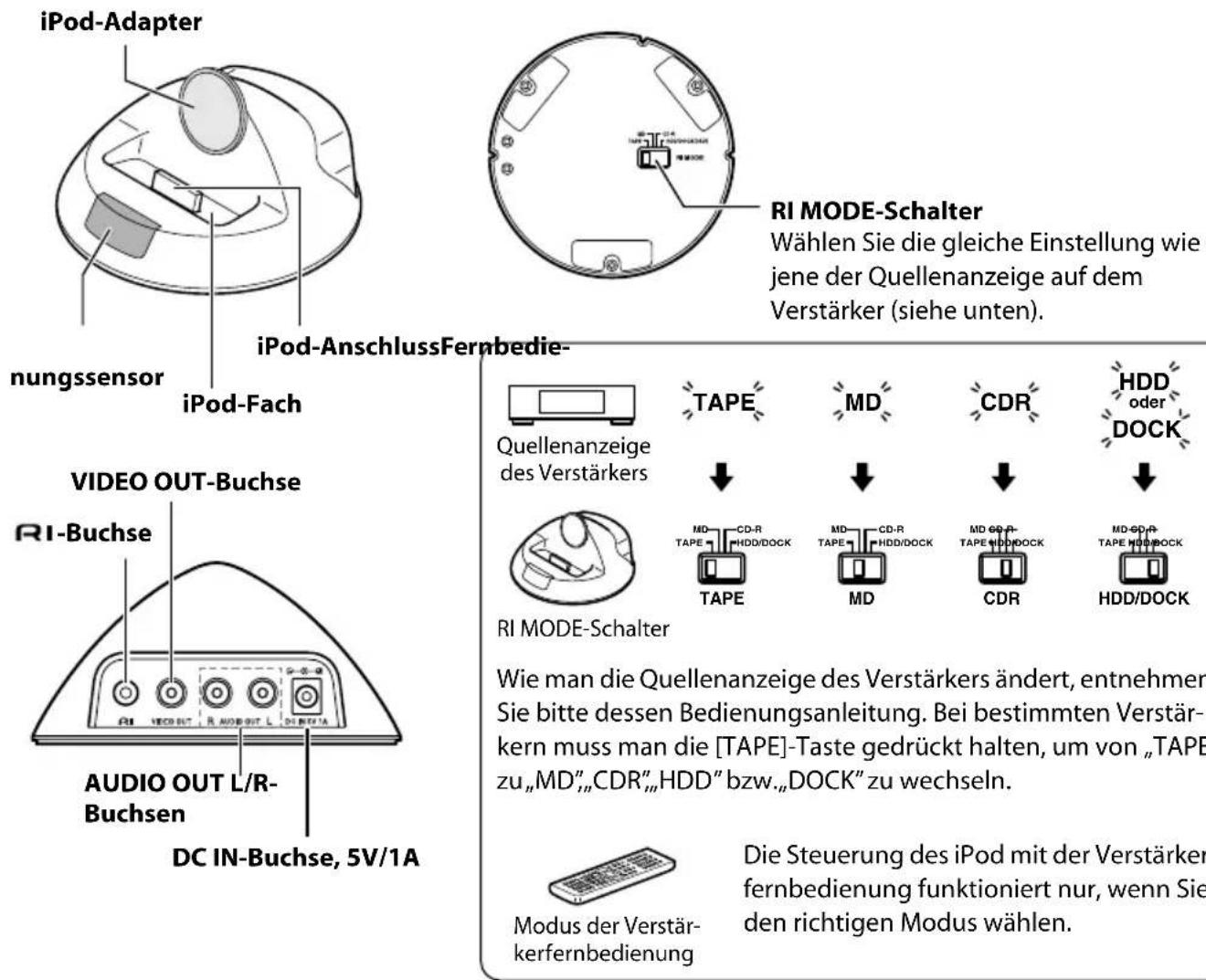

Erkundung des RI-Dock

RI MODE-Schalter

Wählen Sie die gleiche Einstellung wie jene der Quellenanzeige auf dem Verstärker (siehe unten).

Wie man die Quellenanzeige des Verstärkers ändert, entnehmen Sie bitte dessen Bedienungsanleitung. Bei bestimmten Verstärkern muss man die [TAPE]-Taste gedrückt halten, um von „TAPE“ zu „MD“, CDR“, HDD“ bzw. „DOCK“ zu wechseln.

Die Steuerung des iPod mit der Verstärkerfernbedienung funktioniert nur, wenn Sie den richtigen Modus wählen.

■ Einstellen des iPod-Adapters

Der iPod-Adapter muss dem verwendeten iPod-Modell entsprechend eingestellt werden. Schieben Sie den iPod in das RI-Dock. Wenn zwischen der iPod-Rückseite und dem Adapter ein Spalt sichtbar ist, müssen Sie den Adapter im Uhrzeigersinn drehen, um den Spalt zu schließen. Wenn Sie den Adapter im Uhrzeigersinn drehen, rückt er weiter vor. Drehen Sie ihn gegen den Uhrzeigersinn, so rutscht er weiter nach hinten.

Fernbedienung

Entfernen Sie den Plastikfilm von der Fernbedienung.

① SETUP-Taste

Hiermit können das Bildsystem (PAL/NTSC) und die ID-Nummer der Fernbedienung gewählt werden.

② MODE-Taste

Hiermit können Sie den „OSD“-Modus aktivieren und ausschalten.

③ MENU-Taste

Hiermit wählen Sie das vorangehende Menü auf dem Bildschirm und dem iPod.

④ Wiedergabe-/Pausetaste ▶/ ]■

Hiermit starten Sie die Wiedergabe des gewählten Titels und wählen die Wiedergabepause.

⑤ Zurück- & Vor-Taste[◀/] ▶▶▶

Mit der Zurück-Taste [▶] kann man den vorangehenden Titel wählen. Bei laufender Wiedergabe kehrt man hiermit zum Beginn des aktuellen Titels zurück. Mit der Vor-Taste [▶▶] k ann der nächste Titel gewählt werden Halten Sie die Zurück-Taste [▶>gedrückt, um den Schnellrücklauf zu aktivieren. Halten Sie die Vor-Taste [▶>gedrückt, um den Schnellvorlauf zu aktivieren.

⑥ SHUFFLE-Taste

Hiermit stellen Sie die „Shuffle“-Funktion auf „Titel“, „Alben“ oder „Aus“.

⑦ PLAYLIST/PAGE MODE [A]/[ ]Tasten

Hiermit werden die Seitenmodi gewählt. Während der Wiedergabe bzw. wenn der „OSD“-Modus „Off“ lautet, wählt man hiermit Wiedergabelisten.

⑧ ALBUM/PAGE [▲]/[ ]Tasten

Hiermit kann man auf dem Bildschirm durch die Wiedergabelisten (Interpreten, Alben, Songs, Musikrichtungen, Komponisten) blättern. Während der Wiedergabe bzw. wenn der „OSD“-Modus „Off“ lautet, wählt man hiermit Alben.

⑨ RESUME-Taste

Hiermit wird die Wiedergabe fortgesetzt. Wenn Sie als „OSD“-Modus „Off“ wählen, ist sie nicht belegt.

⑩ SELECT-Taste

Hiermit wählen Sie auf dem Bildschirm und dem iPod Songs und Menüs.

⑪ Auf- und Ab-Taste [▲]/[ ]▼

Hiermit navigieren Sie auf dem Bildschirm und dem iPod durch die Songs und Menüs.

⑫ REPEAT-Taste

Hiermit stellen Sie die „Repeat“-Funktion auf „Ein“, „Alle“ oder „Aus“.

⑬ VOLUME [A]/[ ]-Tasten

Hiermit stellen Sie die Lautstärke des Verstärkers oder AV-Receivers von Onkyo ein. Die Lautstärke des iPod ändert sich nicht.

Auswechseln der Batterie

Verwenden Sie ausschließlich eine Batterie des Mustertyps (CR 2025).

1. Öffnen Sie das Batteriefach, indem Sie auf die Mulde drücken und den Deckel wegschieben.

1. Drücken Sie wie gezeigt auf die Lasche und schieben Sie die Batterie heraus.

Schieben Sie die neue Batterie mit dem Pluspol nach oben in das Batteriefach.

1. Schieben Sie den Deckel zu.

• W enn sich die Fernbedienung nicht erwartungsgemäß verhält, muss eventuell die Batterie ausgewechselt werden.
• U m Korrosion zu vermeiden, sollten Sie die Batterie entnehmen, wenn Sie die Fernbedienung längere Zeit nicht verwenden möchten.
• E ine erschöpfte Batterie muss so schnell wie möglich entnommen werden, um ein Auslaufen bzw. Korrosion zu vermeiden.

Vorsicht: Bei Verwendung einer ungeeigneten Batterie besteht Korrosionsgefahr. Verwenden Sie ausschließlich eine Batterie des Mustertyps oder ein gleichwertiges Modell.

Ausrichten der Fernbedienung

Halten Sie die Fernbedienung während der Bedienung immer zum Sensor des RI-Dock. Siehe nachstehende Abbildung.

Anmerkungen:

• W enn Sie das RI-Dock auf ein anderes Gerät stellen, werden die Signale der Fernbedienung eventuell nicht vollständig empfangen, was die Bedienung erschweren kann.
• W enn eine starke Lichtquelle bzw. die Sonne auf das RI-Dock scheint, empfängt es die Befehle der Fernbedienung eventuell nicht. Beachten Sie das bei der Wahl des Aufstellungsorts.
• D ie Verwendung einer anderen Fernbedienung des gleichen Typs im selben Raum bzw. die Aufstellung des RI-Dock in der Nähe eines Gerätes, das Infrarotstrahlen verwendet, kann zu Interferenzen führen.
• S t ellen Sie niemals Gegenstände (Bücher o.ä.) auf die Fernbedienung, weil dann eventuell fortwährend eine Taste gedrückt wird. Das führt zu einer schnelleren Erschöpfung der Batterien.
• W enn Sie das RI-Dock hinter eine getönte Glasscheibe stellen, wertet es die Befehle der Fernbedienung eventuell nicht aus. Beachten Sie das bei der Wahl des Aufstellungsorts.
• Wenn sich zwischen der Fernbedienung und dem Sensor des RI-Dock ein Gegenstand befindet, kommen die Fernbedienungssignale nicht mehr beim Sensor an.

Anschlussbeispiele für RI-Dock

Je nach dem verwendeten Onkyo-Verstärkermodell müssen Sie entweder Methode „A“ oder „B“ wählen.

A: Verbinden Sie die AUDIO OUT L/R-Buchsen und den VIDEO OUT-Anschluss des RI-Dock mit einem RI-Dock-kompatiblen Eingang des Onkyo-Verstärkers. (Wahrscheinlich müssen Sie die Quellenanzeige nun zu „HDD“ oder „DOCK“ ändern.)
B: Verbinden Sie die AUDIO OUT L/R-Buchsen des RI-Dock mit den Buchsen TAPE (MD, CDR) IN des Onkyo-Verstärkers. Verbinden Sie die VIDEO OUT-Buchse des RI-Dock direkt mit dem Fernseher.

Siehe auch die Bedienungsanleitung Ihres Verstärkers.

1. Verbinden Sie die AUDIO OUT L/R-Buchsen des RI-Dock über das beiliegende AV-Kabel mit geeigneten Audio-Eingängen des Verstärkers. Schließen Sie die VIDEO OUT-Buchse des RI-Dock an einen Bildeingang Ihres AV-Receivers von Onkyo bzw. an den Fernseher (A) an (B).

Die Wahl des Eingangs muss sich nach dem verwendeten Onkyo-Verstärker richten. Siehe auch die Bedienungsanleitung Ihres Verstärkers.

1. Verbinden Sie die Buchse des RI-Dock über das beiliegende Kabel mit einer RI-Buchse eines Ihrer Onkyo-Systembau- steine.
2. Schließen Sie das beiliegende Netzteil an die DC IN-Buchse des RI-Dock an.

Anmerkung: Wenn sich das Netzteil gelöst hat oder nicht mit dem RI-Dock verbunden ist, erfolgt am RI-Dock keine Ton- oder Bildausgabe, die r-Funktionen sind nicht belegt und die iPod-Batterie wird nicht aufgeladen.

Vorsicht: Das beiliegende F-Kabel darf nur mit F-Buchsen verbunden werden. Schließen Sie niemals einen Kopfhörer an eine F-Buchse an, weil das zu schweren Schäden führt.

■ Wenn Sie die AUDIO OUT L/R-Anschlüsse des RI-Dock mit den Buchsen TAPE (MD, CDR) IN des Verstärkers verbunden haben und auch die VIDEO OUT-Buchse des RI-Dock mit dem Verstärker verbinden möchten

Verbinden Sie die VIDEO OUT-Buchse des RI-Dock mit einem noch freien Video-Eingang des Verstärkers.

Wenn Sie sich eine iPod-Diashow bzw. ein Video anschauen möchten, müssen Sie zuerst die Bild- und anschließend die „TAPE“-Quelle (MD, CDR) wählen. Der AV-Receiver gibt dann die an den Eingängen TAPE (MD, CDR) anliegenden Audiosignale aus. Da sich die Video-Eingangsquelle bei Anwahl des TAPE-Eingangs nicht ändert, werden die am Video-Eingang anliegenden Bildsignale ebenfalls ausgegeben.

■ Was tun, wenn bereits ein Gerät an den RI-Dock-kompatiblen Eingang des Verstärkers angeschlossen ist?

Verbinden Sie das RI-Dock mit einem noch freien AV-Eingang. Dann können die Funktionen jedoch nicht verwendet werden.

Einstellen des 'OSD'-Modus'

Der „OSD“-Modus (Bildschirmanzeige) muss vor Starten des RI-Dock eingestellt werden.

1. Schließen Sie das Netzteil an.

2. Schalten Sie den Verstärker und Fernseher ein und wählen Sie auf beiden die richtige Eingangsquelle.

3. Schieben Sie den iPod in das RI-Dock.

1. Der „OSD“-Modus muss mit der [MODE]-Taste der Fernbedienung eingestellt werden.

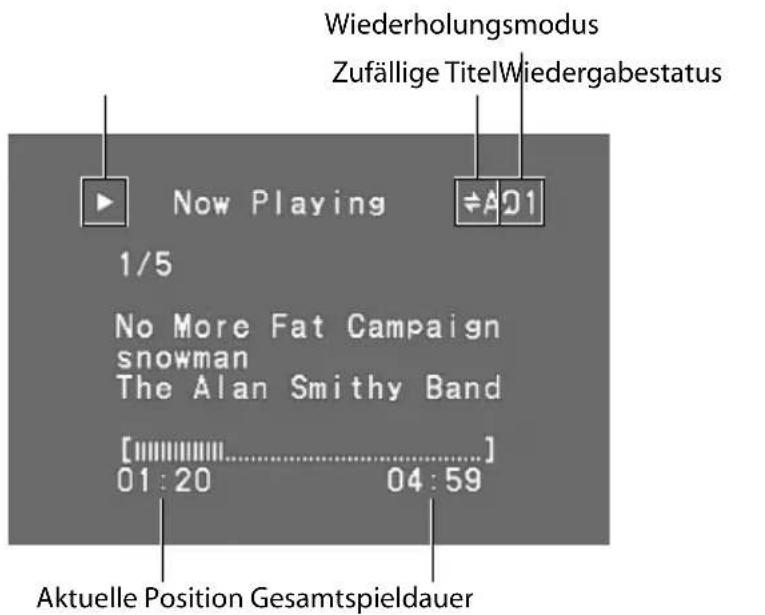

On: Die Wiedergabelisten (Interpreten, Alben, Titel, Musikrichtungen, Komponisten) werden auf dem Fernsehbildschirm angezeigt. Jetzt können Sie die gewünschten Stücke bequem über den Bildschirm wählen. Nach Anwahl dieses Modus' zeigt der iPod ein Onkyo-Logo an.

Off: Es wird nichts auf dem Bildschirm angezeigt. Die Navigation und Titelanwahl müssen also über das Display des iPod erfolgen.

Anmerkungen:

• U m eine Beschädigung der iPod-Anschlüsse zu vermeiden, dürfen Sie den iPod beim Einsetzen/Entnehmen niemals verdrehen oder verkanten. Passen Sie auch auf, dass Sie das RI-Dock nicht umwerfen, während ein iPod eingesetzt ist.
• V erwenden Sie kein weiteres iPod-Zubehör wie z.B. drahtlose FM-Sender oder Mikrofone, da das Funktionsstörungen beim RI-Dock verursachen kann.
• Während der Wiedergabe einer iPod-Dia-show bzw. eines Videos kann der „OSD“-Modus nicht geändert werden.

Bedienen des iPod ohne 'OSD'-Bildschirmanzeige

Um den iPod ohne Verwendung der „OSD“-Funktion zu verwenden, müssen Sie als „OSD“-Modus „Off“ wählen und die Fernbedienung wie auf Seite 6 erklärt einstellen.

Bedienen des iPod mit 'OSD'-Bildschirmanzeige

Wenn Sie als „OSD“-Modus „On“ wählen und den iPod mit dem RI-Dock verbinden, werden die Wiedergabelisten (Interpreten, Alben, Titel, Musikrichtungen, Komponisten) auf dem Fernsehbildschirm angezeigt.

■ Abspielen von Titeln

1. Wählen Sie mit den Tasten Auf und Ab [ ] [▼]„Wiedergabelisten“,“Interpreten“,“Alben“,“Musikrichtungen“,“Titel“ oder „Komponisten“ und drücken Sie die [SELECT]-Taste.

1. Wählen Sie mit der Auf- oder Ab-Taste [ ] (▼) sowie [SELECT] einen Titel und drücken Sie die Wiedergabe-/Pausetaste [▶], um die Wiedergabe zu starten. Bei der Anwahl von Songs können Sie mit der [MENU]-Taste zum übergeordneten Menü zurückkehren.

■ Verwendung der Seitenmodi

Die Seitenmodi erlauben eine schnellere Anwahl Ihrer Lieblingstitel, wenn die Listen der Titel, Interpreten usw. schon relativ lang sind. Es gibt vier Seitenmodi: L, M, S und P. Diese Abkürzungen vertreten „Large“, „Medium“, „Small“ und „Page“. Im „P“-Modus können Sie die Listenanzeige seitenweise ändern. Im „S“-, „M“-und „L“-Modus hingegen, können Sie in nach und nach größeren Schritten durch die Listen gehen.

1. Wählen Sie mit den PAGE MODE Auf/Ab-Tasten [√] den gewünschten Seitenmodus.

Bei bestimmten Listengrößen lässt sich der Seitenmodus nicht mehr ändern.

1. Wählen Sie mit den PAGE Auf/Ab-Tasten [V[ ] die gewünschte Listenseite.

Anmerkung:

- B ereits beim Abspielen einer Wiedergabeliste können Sie mit den PLAYLIST Auf- und Ab-Tasten [√/] eine andere Wiedergabeliste wählen. Während der Wiedergabe eines Albums können Sie mit den ALBUM Auf- und Ab-Tasten [√/] ein anderes Album wählen.

■ Zufällige Titel

Bei Bedarf werden alle Titel des iPod in einer zufälligen Reihenfolge abgespielt.

- D rücken Sie die [MENU]-Taste wiederholt, um zum Startmenü zu gehen, wählen Sie mit der Auf- oder Ab-Taste [1/[] Shuffle Songs" und drücken Sie die [SELECT]-Taste.

■ Now Playing

Während der Wiedergabe können Sie Informationen über den aktuell gewählten Titel anfordern.

- D rücken Sie die [MENU]-Taste wiederholt, um zum Startmenü zu gehen, wählen Sie mit der Auf- oder Ab-Taste [/][ ] Now Playing" und drücken Sie die [SELECT]-Taste.

Wiederholungsmodi'Zufällige Tit

Zufällige Titel

Zufällige Albumwahl

Wiederholung aller Titel

91 Titelwie- derholung

■ Fortsetzungsfunktion

Mit der „Resume“-Funktion können Sie die Wiedergabe des Songs fortsetzen, der abgespielt wurde, während Sie den iPod aus dem RI-Dock geholt bzw. den „OSD“-Modus auf „Off“ gestellt haben.

1. Anwahl und Wiedergabestart des auf dem Bildschirm angezeigten Songs.
2. Holen Sie den iPod während der Wiedergabe oder im Pausebetrieb aus dem RI-Dock bzw. wählen Sie als „OSD“-Modus „Off“. Der aktuelle Titel wird gepuffert.
3. Schieben Sie den iPod später wieder in das RI-Dock (bzw. wählen Sie als „OSD“-Modus „On“) und drücken Sie die [RESUME]-Taste, um die Wiedergabe des gepufferten Titels fortzusetzen.

Anmerkungen:

• D ie „Resume“-Funktion ist nur belegt, wenn Sie als „OSD“-Modus „On“ wählen.
• W enn Sie die Verbindung des Netzteils lösen, wird der Titelpuffer wieder gelöscht.
• Wenn Sie während der Zufallswiedergabe die „Resume“-Funktion verwenden, setzt der iPod die Wiedergabe nach Herstellen der RI-Dock-Verbindung mit einem zufällig gewählten Titel fort.

Einstellungen für die Bildschirmanzeige

Nach Anwahl des „OSD“-Modus’ „On“ können Sie die Hintergrundfarbe und den Bildschirm-schoner einstellen.

1. Drücken Sie die [MENU]-Taste wiederholt, um zum Startmenü zu springen.
2. Wählen Sie mit der Auf- oder Ab-Taste [ ] [▼] „Settings“ und drücken Sie die [SELECT]-Taste.
3. Wählen Sie mit der Auf- oder Ab-Taste [ ] [▼] „Background Color“ oder „Screen Save und drücken Sie die [SELECT]-Taste.
4. Wählen Sie mit der Auf- oder Ab-Taste [ ] [▼] eine Option und drücken Sie die [SELECT]-Taste.

■ Background Color

Für die Hintergrundfarbe des Bildschirmmenüs stehen acht Farben zur Wahl: None (Schwarz), Blue1, Blue2, Green1, Green2, Magenta, Red1 und Red2.

Screen Saver

Außerdem können Sie einstellen, wie schnell der Bildschirmschoner aktiviert wird. Hierfür gibt es vier Optionen: 1 Minute, 5 Minuten, 10 Minuten und „Off“ (Bildschirmschoner aus). Sobald der Bildschirmschoner aktiviert wird, verschwindet die Bildschirmanzeige. Drücken Sie eine beliebige Taste der Fernbedienung, um den Bildschirmschoner zu deaktivieren und die Anzeige wieder aufzurufen.

Einstellen des Bildsystems

Wenn Sie den „OSD“-Modus auf „On“ gestellt haben, können Sie als Bildsystem für das RI-Dock abwechselnd „PAL“ und „NTSC“ wählen. Wenn die Bildschirmanzeige bei Ihnen verzerrt dargestellt wird, haben Sie wahrscheinlich das falsche Bildsystem gewählt.

- Halten Sie die [SETUP]-Taste gedrückt, während Sie die VOLUME Auf-Taste [ ] mindestens 3 Sekunden lang betätigen, um „NTSC“ zu wählen. Betätigen Sie stattdessen die VOLUME Ab-Taste [ ] mindestens 3 Sekunden lang, um „PAL“ zu wählen.

Andere Funktionen

■ Runktionen

Je nach Verstärker können Sie auch folgende Funktionen nutzen.

Anmerkung: Es kann sein, dass Ihr Verstärker eine kurze Weile zum „Hochfahren“ benötigt, so dass die ersten paar Sekunden des ersten Titels evtl. nicht wiedergegeben werden.

- Systemaktivierung

Beim Einschalten Ihres Verstärkers, schaltet sich auch der iPod ein. Bei bestimmten Verstärkern müssen Sie die [ON]-Taste der Fernbedienung eventuell zwei Mal drücken, um auch die übrigen Bausteine einzuschalten.

• A usschalten des Systems

Beim Ausschalten Ihres Verstärkers schaltet sich auch der iPod aus.

• A utomatisches Einschalten*

Wenn Sie die Wiedergabe des iPod starten, während sich Ihr Verstärker im Bereitschaftsbetrieb befindet, schaltet sich dieser automatisch ein, wählt den iPod als Eingangsquelle und der iPod startet die Wiedergabe.

- Direktumschaltung Wenn Sie die iPod-Wiedergabe mit der Fernbedienung starten, während Ihr Verstärker eine andere Quelle ausgibt, wird automatisch der iPod als Eingangsquelle gewählt.

• T imer-Wiedergabe

Die Timer-Funktion Ihres Verstärkers kann zum automatischen Einschalten des Verstärkers und Wiedergabestart des iPod zum gewünschten Zeitpunkt verwendet werden.

- S y nchron-Dimmer

Sobald Sie per Dimmer-Funktion die Display-Helligkeit Ihres Verstärkers regeln, ändert sich die Helligkeit der RI-Dock-Netzanzeige gleichermaßen.

- V erwendung der Verstärkerfernbedienung

Bestimmte iPod-Funktionen kann man auch mit der Fernbedienung des Verstärkers einstellen (siehe Seite 13).

Hinweise zum Betrieb:

• U m die Funktionen nutzen zu können, muss das RI-Dock sowohl über ein Audio- als auch ein kabel mit dem Verstärker verbunden sein.
• W enn Ihr Verstärker die Funktionen „Systemaktivierung“, „Ausschalten des Systems“, „Automatisches Einschalten“ und „Direktumschaltung“ nicht unterstützt, müssen Sie ihn von Hand einschalten und auch die zutreffende Signalquelle wählen.
• B evor Sie eine andere Eingangsquelle wählen, sollten Sie die Wiedergabe des iPod anhalten, damit Ihr Verstärker nicht versehentlich wieder die iPod-Eingangsquelle wählt.
• W enn Sie Zubehör an den iPod ange- schlossen haben, kann es sein, dass Ihr Verstärker die Eingangsquelle nicht mehr ordnungsgemäß wählt.
• S olange sich der iPod im RI-Dock befindet, ist seine eigene Lautstärkeregelung nicht belegt. Wenn Sie die Lautstärke des iPod ändern, während er sich im RI-Dock befindet, könnte die Lautstärke im Kopfhörer hinterher unerträglich sein. Seien Sie also vorsichtig.

■ Verwendung der Weck-Funktion des iPod

Sie können die Weck-Funktion des iPod dazu verwenden, ihn zusammen mit Ihrem Verstärker zum gewünschten Zeitpunkt automatisch einzuschalten. Ihr Verstärker wählt dann automatisch die Signalquelle, an deren Eingang Sie den iPod angeschlossen haben.

Anmerkungen:

• Diese Funktion ist nur belegt, wenn Sie als „OSD“-Modus „Off“ wählen.

• Diese Funktion ist nur belegt, wenn Sie den iPod mit dem RI-Dock und das RI-Dock sowohl über ein Audio- als auch ein RI-Kabel mit dem Verstärker verbunden haben.

• Vergessen Sie nicht, die Lautstärke Ihres Verstärkers auf einen geeigneten Wert zu stellen, bevor Sie diese Funktionen verwenden.

• E s kann sein, dass Ihr Verstärker eine kurze Weile zum „Hochfahren“ benötigt, so dass die ersten paar Sekunden des ersten Titels evtl. nicht wiedergegeben werden.

■ Aufladen der iPod-Batterie

Die Batterie des iPod wird aufgeladen, während er sich im RI-Dock befindet.

Anmerkungen:

• D amit Ihr iPod aufgeladen wird, müssen Sie das Netzteil in eine Steckdose stecken und mit der DC IN-Buchse des RI-Dock verbinden.
• Siehe auch die Bedienungsanleitung des iPod.

Einstellen der 'ID'-Nummer der Fernbedienung

Wenn Sie die Lautstärke des Onkyo-Geräts nicht mit der Fernbedienung des DS-A2X ändern können, sollten Sie der Fernbedienung eine andere ID-Nummer zuordnen. Die „ID“-Vorgabe lautet „1“.

Bestimmte Onkyo-Geräte verwenden die „ID 2“ oder „3“.

- Halten Sie die [SETUP]-Taste gedrückt, während Sie eine der folgenden Tasten mindestens 3 Sekunden lang betätigen, um die „ID“-Nummer einzustellen:

ID #1:PLAYLIST Auf-Taste [▲]

ID #2:ALBUM Auf-Taste [ ]

ID #3:PLAYLIST Ab-Taste [▼]

ID #4:ALBUM Ab-Taste [ ]

Verwendung der Verstärkerfernbedienung

Die nachstehende Tabelle bietet eine Übersicht über die Tasten der Verstärkerfernbedienung, mit denen man einen iPod steuern kann, sofern er sich im RI-Dock befindet. Wählen Sie den zutreffenden Fernbedienungsmodus und richten Sie die Fernbedienung auf den Sensor des Verstärkers. Beachten Sie jedoch, dass bei bestimmten Fernbedienungen die Tastenbeschriftung anders lautet bzw. dass bestimmte Tasten nicht vorhanden sind.

iPod-Funk-tion	Fernbedienungstaste				Beschreibung
	TAPE-Modus	MD-Modus C	DR-Modus HD	D-Modus
Ein-/Aus-schalten	[STANDBY], [ON] — Ein- und Ausschalten des iPod.
Start	Wiedergabe [▶]				Hiermit starten Sie die Wiedergabe des iPod. Ist der iPod noch aus, schaltet er sich automatisch ein.
Pause	Pause [▶],Stopp [ ] ■use [ ]			■■	Hiermit aktivieren Sie die Wiedergabepause des iPod.
Nächster Titel	[▶▶] ▶▶|	[ ] V or [▶▶]			Hiermit springen Sie zum nächsten iPod-Titel.
Vorheriger Titel	[◀◀], [◀◀]	Zurück [◀◀]			Hiermit können Sie den aktuellen iPod-Titel erneut abspielen. Drücken Sie zwei Mal, um den vorherigen Titel zu wählen.
Schneller Vorlauf	—	Vorspulen [▶▶]			Gedrückt halten, um den Schnellvorlauf des iPod zu aktivieren.
Schneller Rücklauf	—	Zurückspulen [◀◀]			Gedrückt halten, um den Schnellrücklauf des iPod zu aktivieren.

* Im Falle eines iPod photo müssen Sie dessen eigene Bedienelemente betätigen, um das vorherige/nächste Foto einer Diashow zu wählen.

Folgende Funktionen werden von bestimmten Onkyo-Verstärkern unterstützt.

iPod-Funktion	Fernbedienungstaste				Beschreibung
	TAPE-Modus	MD-Modus	CDR-Modus	HDD-Modus
Zufällige Wiedergabe	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Hiermit stellen Sie die „Shuffle“-Funktion des iPod auf „Titel“, „Alben“ oder „Aus“.
Wiederholte Wiedergabe	[REVERSE MODE]	[REPEAT]			Hiermit stellen Sie die „Wiederholen“-Funktion des iPod auf „Ein“, „Alle“ oder „Aus“.
Hintergrundbeleuchtung	REC [●]	[DISPLAY], [SCROLL]			Hiermit lässt sich die iPod-Hintergrundbeleuchtung für 30 Sekunden aktivieren.
Wiedergabeliste-/Album-Modus	Reverse-Wieder-gabe [ ]◀	[ENTER], [PROGRAM], [MEMORY]		—	Um die nachfolgenden vier Funktionen auch in anderen Modi als „HDD“ verwenden zu können, müssen Sie zuerst mit einer dieser Tasten den Wiedergabelisten-/Album-Modus wählen. Drücken Sie dann innerhalb von 5 Sekunden die benötigte Taste (solange „Playlist/Album Mode“ auf dem Bildschirm angezeigt wird).
Nächste Wiedergabeliste	Vorspulen [▶▶]			[PLAYLIST UP]	Hiermit wählen Sie auf dem iPod die nächste Wiedergabeliste. Sie müssen aber vorher den Modus wählen (Wiedergabeliste/Album, siehe oben).
Vorherige Wiedergabeliste	Zurückspulen [◀◀]			[PLAYLIST DOWN]	Hiermit wählen Sie auf dem iPod die vorherige Wiedergabeliste. Sie müssen aber vorher den Modus wählen (Wiedergabeliste/Album, siehe oben).
Nächstes Album	Vor [▶▶]			[ALBUM UP]	Hiermit wählen Sie auf dem iPod das nächste Album. Sie müssen aber vorher den Modus wählen (Wiedergabeliste/Album, siehe oben).
Vorheriges Album	Zurück [◀◀]			[ALBUM DOWN]	Hiermit wählen Sie auf dem iPod das vorherige Album. Sie müssen aber vorher den Modus wählen (Wiedergabeliste/Album, siehe oben).

* J e nach Verstärker kann es sein, dass nicht alle Tasten erwartungsgemäß funktionieren.

■ Sie hören nichts.

• Schauen Sie nach, ob die iPod-Wiedergabe gestartet wurde.
• Ü berprüfen Sie, ob der iPod ordnungsgemäß in das RI-Dock eingesetzt ist.
• V erbinden Sie das RI-Dock mit den geeigneten Eingängen des Verstärkers. Schließen Sie es niemals an Ausgangsbuchsen an.
• Ist der Verstärker eingeschaltet und die richtige Eingangsquelle gewählt? Ist der Lautstärkeregler aufgedreht?
• Ü berprüfen Sie, ob die Stecker vollständig in die Buchsen geschoben sind.
• Schauen Sie nach, ob das Netzteil an eine geeignete Steckdose angeschlossen ist und mit dem RI-Dock verbunden wurde.
  • V ersuchen Sie den iPod zurückzustellen.

■ Die Fernbedienung des RI-Dock hat keinen Einfluss auf den iPod.

• Wenn Sie das RI-Dock auf ein anderes Gerät stellen, werden die Signale der Fernbedienung eventuell nicht vollständig empfangen, was die Bedienung erschweren kann. Stellen Sie das RI-Dock dann woanders auf (siehe Seite 7).
• Ü berprüfen Sie, ob der iPod ordnungsgemäß in das RI-Dock eingesetzt ist.
• Richten Sie die Fernbedienung des RI-Dock während der Bedienung auf diese Einheit (siehe Seite 7).
• D ie Funktion bestimmter Fernbedienungstasten richtet sich nach dem „OSD“-Modus: „On“ oder „Off“ (siehe Seite 6).

■ Die Fernbedienung des Verstärkers hat keinen Einfluss auf den iPod.

• i Pods der 3. Generation werden nicht unterstützt.
• Schieben Sie den iPod vollständig in das RI-Dock. Wenn sich Ihr iPod in einem Etui o.ä. befindet, kann er eventuell nicht ordnungsgemäß an das RI-Dock angeschlossen werden. Holen Sie den iPod aus seinem Etui usw., bevor Sie ihn an das RI-Dock anschließen.
• S olange das Display des iPod das Apple-Logo anzeigt, kann er nicht verwendet werden..
• Wenn Ihre Fernbedienung über Fernbedienungsmodus-Tasten verfügt, haben Sie vielleicht den falschen Modus gewählt.
• Schauen Sie nach, wie der RI MODE-Schalter des RI-Dock eingestellt ist (siehe Seite 5).

• Richten Sie die Fernbedienung des Verstärkers während der Bedienung auf den Verstärker.

• D as RI-Dock muss sowohl über einHals auch über Audiokabel mit dem Verstärker verbunden sein.

• A uf bestimmten Verstärkern lässt sich TAPE IN auf „TAPE“, „MD“ oder „CDR“ stellen. Die Position des RI MODE-Schalters des RI-Dock muss dieser Einstellung entsprechen. Siehe auch die Bedienungsanleitung des Verstärkers.
  Wenn Sie den iPod immer noch nicht bedienen können, sollten Sie kurz seine Wiedergabetaste (Play) drücken. Danach müsste die Fernbedienung dann möglich sein.
• Schauen Sie nach, ob die Fernbedienung des Verstärkers die richtige „ID“-Nummer hat.

■ Die Bilschirmanzeige erscheint nicht auf Ihrem Fernseher

• S t ellen Sie den „OSD“-Modus auf „On“ (siehe Seite 9).
• Wählen Sie das jeweils andere Bildsystem („PAL“ oder „NTSC“, siehe Seite 11).

■ Anschauen einer Diashow oder eines Videos Ihres iPod:

• Wählen Sie als „OSD“-Modus „Off“ und starten Sie die Diashow bzw. das Video mit den Bedienelementen des iPod oder der Fernbedienung.
• Ü berprüfen Sie, ob der „TV OUT“-Parameter auf „On“ gestellt wurde.
• Schauen Sie nach, ob Sie auf Ihrem Fernseher oder Verstärker den richtigen Eingang gewählt haben.
• B bestimmte iPod-Modelle geben keine Bildsignale aus.

■ Der Verstärker wählt unerwartet den iPod als Eingangsquelle

- Aktivieren Sie auf dem iPod die Wiedergabepause, wenn Sie sich eine andere Quelle anhören möchten, die ebenfalls an den Verstärker angeschlossen ist. Wenn Sie die Wiedergabepause nicht aktivieren, könnte die „Direct Change“-Funktion aus Versehen den iPod als Eingangsquelle wählen, sobald dort ein Titel endet und der nächste beginnt.

Vorsicht: Wenn Sie dieses Produkt im direkten Sonnenlicht, unter einer Neon- oder einer Keimtötungsleuchte verwenden, können ultraviolette bzw. andere Strahlen dafür sorgen, dass sich die Gehäusefarbe ändert.

Stromversorgung: 5V-Netzteil (DC)

Leistungsaufnahme

(iPod nicht angeschlossen): 0,5 W

Gewicht: 230

g

Abmessungen (B x H x T): 112 x 60 x 112 mm

Anschlüsse: VIDEO OUT, AUDIO OUT

L/R, RI-Buchse

Änderungen der technischen Daten und der Ausführung vorbehalten.

Der Buchstabe am Ende der Produktbezeichnung (siehe unsere Kataloge und Verpackungen) verweist auf die Farbe des RI-Dock. Bis auf die Farbe gibt es jedoch keine Unterschiede: die Bestückung und Bedienvorgänge sind für alle Versionen gleich.

• Die Bedienhinweise in dieser Anleitung gelten für alle im Mai 2007 bekannten iPod-Versionen. Zukünftige Systemaktualisierungen werden eventuell nicht unterstützt.
• D as zum DS-A2X gehörige Netzteil eignet sich ausschließlich für das DS-A2X. Verwenden Sie es nie mit einem anderen Gerät. Schließen Sie nie ein anderes Netzteil an das DS-A2X an – nicht einmal das Netzteil eines anderen RI Dock. Sonst könnte das RI-Dock nämlich beschädigt werden.
• Wenn Sie nach Anwahl eines FM- oder AM-Radiosenders Rauschen bemerken, sollten Sie die Antenne etwas weiter vom RI-Dock, iPod oder dem Netzteilkabel entfernt aufstellen. Verdrehen Sie das Netzteilkabel außerdem niemals mit anderen Kabeln.

Technische gegevens 15

Opmerkingen betreffende de bediening:

GROEBENZELL, TYSKLAND

ONKYO EUROPE ELECTRONICS GmbH

Innehåll
