MODE D'EMPLOI Miros 35 XC4I Ariston Thermo

Climatiseurs muraux multi

5 kW

Descriptif Q.té Utilisation
Gabarit pour l'unité interne	1 Pour installer l'unité interne
Vis + Chevilles	6
Pipette évacuation condensats avec joint	1	Pour évacuation de l'unité externe
Piles	2 Pour la télécommande
Télécommande et support	1 + 1

ATTENTION

Légende symboles :
AVANT DE PROCEDER A L'INSTALLATION
Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort. Le non-respect de l'avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou animaux.
LIRE ATTENTIVEMENT ET COMPLETEMENT LE MANUEL

NORME RISQUE
S'assurer que l'environnement de l'appareil et les installations où il sera raccordé sont conformes aux normes en vigueur.	Foudroiement en cas de contact avec des conducteurs sous tension mal installés.	⚠️
Ne pas endommager, lors du perçage du mur, les câbles électriques ou les tuyaux.	Electrocution en cas de contact avec des conducteurs sous tension. Explosions, incendies ou intoxications suite à une fuite de gaz émanant des conduites endommagées.	⚠️
Protéger les câbles de raccordement de manière à éviter qu'ils ne soient endommagés.	Electrocution en cas de contact avec des conducteurs sous tension. Brûlures dues au froid provoquées par le gaz s'échappant des tuyaux endommagés	⚠️
Utiliser des accessoires et du matériel manuel propres à l'utilisation (veiller à ce que l'outil ne soit pas détérioré et que la poignée soit correctement fi xée et en bon état), utiliser correctement ce matériel, protéger contre toute chute accidentelle, ranger après utilisation.	Lésions personnelles provoquées par la projection d'éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions.	⚠️
Utilisez des équipements électriques adéquats (assurez-vous notamment que le câble et la fi che d'alimentation sont en bon état et que les parties à mouvement rotatif ou alternatif sont bien fi xées), utilisez-les correctement, fi xez-les pour éviter leur chute de haut, débranchez-les et rangez-les après utilisation.	Lésions personnelles provoquées par électrocution, projection d'éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions, bruit, vibrations.	⚠️
S'assurer de la stabilité des échelles portatives, de leur résistance, du bon état des marches et de leur adhérence. Veiller à ce qu'une personne fasse en sorte qu'elles ne soient pas déplacées quand quelqu'un s'y trouve.	Lésions personnelles provoquées en cas de chute de haut ou de coupure (échelle double).	⚠️
Veillez à ce que les échelles roulantes soient stables, suffi samment résistantes, avec des marches en bon état et non glissantes, qu'elles aient des garde-fous le long de la rampe et sur la plate-forme.	Lésions personnelles en cas de chute de haut.	⚠️
Assurez-vous qu'en cas de travaux exécutés à une certaine hauteur (avec en gros plus de deux mètres de différence de niveau) on ait prévu des garde-fous entourant la zone de travail ou des harnais de sécurité individuels pour éviter les risques de chute, qu'en cas de chute inévitable il n'y ait pas d'obstacles dangereux et que le choc soit amorti par des surfaces de réception semi-rigides ou déformables.	Lésions personnelles provoquées par cognements, trébuchements, blessures.	⚠️
Lors des travaux, porter des vêtements et des équipements de protection individuelle.	Lésions personnelles par foudroiement en raison de projection de débris ou de fragments, inhalation de poussières, coups, coupures, piqûres, abrasion, bruit, vibrations.	⚠️
Les opérations internes à l'appareil doivent être effectuées avec un maximum de prudence en évitant tout contact brusque avec des pointes acérées.	Lésions personnelles par suite de coupures, piqûres, abrasions	⚠️
Lors de la recharge de gaz réfrigérant, conformez-vous aux indications contenues dans la fi che de sécurité du produit, munissez-vous de vêtements de protection, évitez que le gaz s'échappe de façon violente du réservoir ou des connexions de l'installation.	Lésions personnelles sous forme de brûlures dues au froid.	⚠️
Ne dirigez pas le fl ux de l'air vers des plans de cuisson ou des poêles à gaz.	Explosions, incendies ou intoxications dus au gaz s'échappant des injecteurs qui alimentent les fl ammes éteintes par le fl ux d'air.	⚠️
N'installez pas l'unité externe dans des endroits où elle pourrait représenter un danger ou un obstacle au passage de personnes, ou encore déranger à cause du bruit ou du fl ux d'air.	Lésions personnelles provoquées par contusions, trébuchements, bruit, ventilation excessive	⚠️
Ne pas installer l'appareil en hauteur. dégâts ou lésionsLors du soulèvement de charges au moyen de grues ou de palans, contrôlez la stabilité et l'effi cacité de fonctionnement des engins de soulèvement. Compte tenu du déplacement de la charge et de son poids, attachez solidement la charge, servez-vous de câbles pour limiter les oscillations et les déplacements latéraux. Manœuvrez la charge d'une position qui permette d'avoir une vue d'ensemble de toute la zone concernée par le parcours. Interdisez tout stationnement ou passage de personnes sous la charge suspendue.	Lésions provoquées par la chute d'une hauteur élevée. Endommagement de l'appareil ou des objets avoisinants par suite de chute d'une hauteur élevée, heures.	⚠️
Ne dirigez pas le fl ux de l'air vers des objets de valeur, des plantes ou des animaux.	Endommagement ou dépérissement à cause de l'excès de froid/chaleur, humidité, ventilation.	⚠️
Installer l'appareil sur un mur solide n'étant pas soumis à des vibrations.	Bruit pendant le fonctionnement	⚠️
Faites en sorte que l'évacuation des condensats permette une évacuation correcte de l'eau vers des endroits où cela ne risque pas de déranger ou nuire à des personnes, des choses ou des animaux.	Endommagement d'objets par suintement d'eau.	⚠️
Ne pas endommager, lors du perçage du mur, les câbles électriques ou les tuyaux.	Dégâts aux installations existantes Inondations suite à une fuite d'eau provenant des conduites endommagées.	⚠️
Effectuer les raccordements électriques à l'aide de conducteurs de section adéquate.	Incendie pour surchauffe due au passage de courant électrique dans des câbles trop petits.	⚠️
Utilisez des équipements électriques adéquats (assurez-vous notamment que le câble et la fi che d'alimentation sont en bon état et que les parties à mouvement rotatif ou alternatif sont bien fi xées), utilisez-les correctement, fi xez-les pour éviter leur chute de haut, débranchez-les et rangez-les après utilisation.	Endommagement de l'appareil ou des objets avoisinants par projection d'éclats, coups, entailles	⚠️
Protéger les appareils et les zones à proximité à l'aide de matériel adéquat.	Endommagement de l'appareil ou d'objets avoisinants en raison de projection de débris ou de fragments, coups, incisions.	⚠️
Déplacez l'appareil avec les précautions qui s'imposent. Dommages à	l'appareil ou aux objets à proximité en raison de heurts, coups, incisions, écrasement.	⚠️
Faites en sorte que le rangement du matériel et des équipements rende leur manutention simple et sûre, évitez de former des piles qui risquent de s'écrouler.	Dommages à l'appareil ou aux objets à proximité en raison de heurts, coups, incisions, écrasement.	⚠️
Rétablir toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l'appareil et s'assurer de leur bon fonctionnement avant toute remise en service.	Endommagement ou blocage de l'appareil en raison de conditions de fonctionnement incontrôlées.	⚠️
Pour l'installation de l'appareil, il faut se conformer aux réglementations du pays, applicables en la matière.		⚠️
Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou par son service après-vente ou par un technicien qualifié pour éviter tout risque d'accident.		⚠️
L'installation doit être réalisée par un professionnel qualifié é remplissant les conditions requises par la loi.		⚠️
Lors des opérations d'installation, procéder d'abord au raccordement frigorifi que puis au raccordement électrique. En cas de remplacement, procéder en sens inverse.		⚠️
Le climatiseur doit disposer d'une mise à la terre complète pour éviter les décharges. Ne pas raccorder la ligne de terre à un paratonnerre, aux tuyaux d'eau ou de gaz ni à la ligne de terre de l'installation téléphonique.		⚠️
Ne pas installer le climatiseur à proximité des sources de chaleur ou de matériel infl ammable		⚠️
Le climatiseur doit disposer d'une mise à la terre complète pour éviter les décharges. Ne pas raccorder la ligne de terre à un paratonnerre, aux tuyaux d'eau ou de gaz ni à la ligne de terre de l'installation téléphonique.		⚠️
Ne pas installer le climatiseur à proximité des sources de chaleur ou de matériel infl ammable		⚠

1. INSTALLATION

1.1 Distances minimales

Pour effectuer une installation correcte, respectez les distances minimales indiquées fi g. "A" et laissez suffi samment de place pour la circulation de l'air. Utilisez les accessoires fournis avec l'appareil pour effectuer une installation dans les règles de l'art.

RAPPELS :

Vous trouverez les dimensions des unités, interne et externe, à la fin du manuel.

ATTENTION :

• S'assurer que l'environnement de l'appareil et les installations où il sera raccordé sont conformes aux normes en vigueur.
• Utiliser des outils et un équipement manuels adaptés à l'usage prévu.
• Lors du soulèvement de charges au moyen de grues ou de palans, contrôlez la stabilité et l'effi cacité de fonctionnement des engins de soulèvement. Compte tenu du déplacement de la charge et de son poids, attachez solidement la charge, servez-vous de câbles pour limiter les oscillations et les déplacements latéraux. Manœuvrez la charge d'une position qui permette d'avoir une vue d'ensemble de toute la zone concernée par le parcours. Interdisez tout stationnement ou passage de personnes sous la charge suspendue.

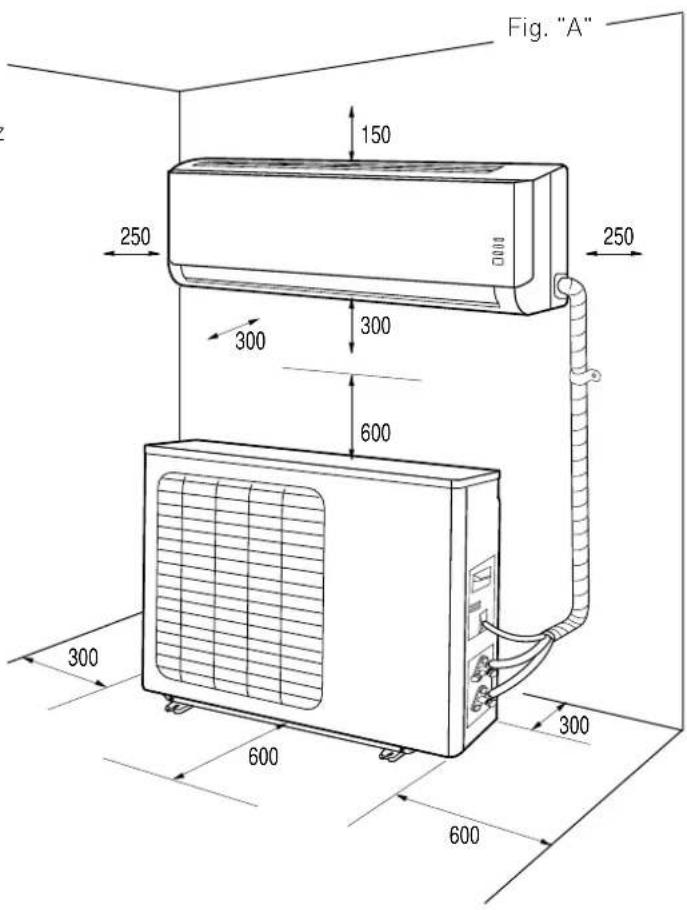

Fig. "A" 150 250 300 300 600 300 600 300 600

1.2 Pose du gabarit de montage

RAPPELS :

Installez l'unité interne dans un endroit dépourvu d'obstacles (rideaux par ex.) qui pourraient gêner la réception des signaux envoyés par la télécommande et qui permette de démonter par le bas les fi ltres à air sans créer d'inconvénients.

Installer l'unité interne dans un endroit où le fl ux d'air n'est pas obstrué

ATTENTION :

appliquez le gabarit contre un mur solide, ne craignant pas les vibrations.

1. A l'aide d'un niveau, placez le gabarit de manière à ce qu'il soit parfaitement aligné tant à la verticale qu'à l'horizontale.
2. Fixez le gabarit à l'aide de 6 vis. Attention à ne pas percer ou endommager des tuyaux, des câbles électriques cachés (risque de lésions personnelles par électrocution).
3. Utilisez ensuite d'autres vis pour bien fixer le gabarit au mur sur loute sa surface.

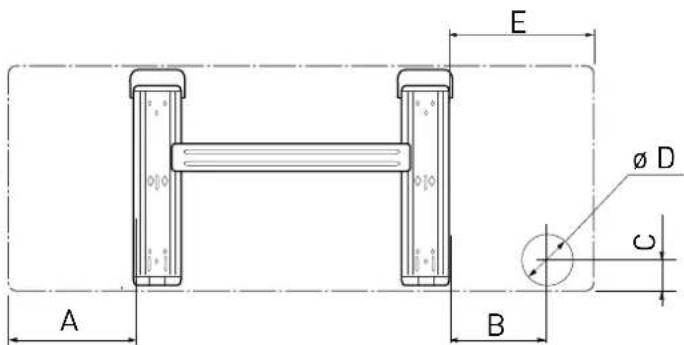

4. Percez le mur pour faire passer les tuyaux et les raccordements électriques.

E Ø D C A B

	A	B	C	D	E
2,5 kW 13	6 41 32,5	70 145
3,5 kW 13	6 41 32,5	70 145

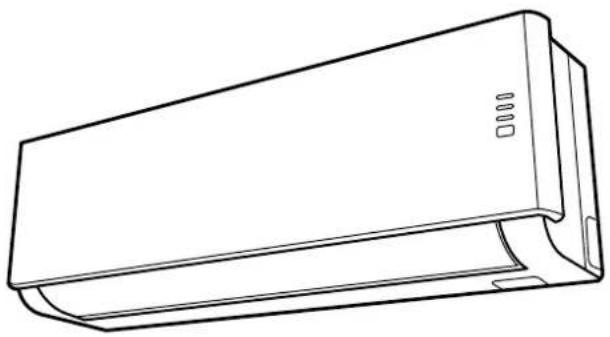

1.3 Installation de l'unité interne

1. Faites passer les tuyaux, en même temps que les câbles, à travers le trou percé dans le mur et accrochez l'unité interne à la partie supérieure du gabarit de montage.
2. Faites bien prendre aux tubes et aux câbles la forme voulue.
3. Poussez bien la partie inférieure de l'unité interne contre le gabarit.

Contrôlez que :

a. Les crochets supérieurs et inférieurs de l'unité interne sont fi xés solidement au gabarit.
b. L'unité est bien à l'horizontale.
Si son horizontalité n'est pas parfaite, il pourrait y avoir des fuites et de l'eau sur le sol.

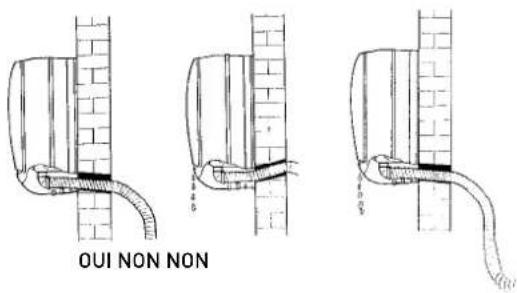

c. Le tuyau d'évacuation a bien l'inclinaison nécessaire (au moins 3 cm par mètre de long).
d. Le tuyau d'évacuation est bien placé dans le bas du trou percé dans le mur.

RAPPELS :

• Attention à ne pas plier ou étrangler les tuyauteries de l'unité interne. Evitez des coudes ayant moins de 10 cm de rayon.
• N'incurvez pas trop de fois le même morceau de tube car au bout de 3 fois il y a risque d'étranglement.
• Enlevez les bouchons des tuyaux de l'unité interne juste avant d'effectuer les raccordements.
• Gardez bien le tuyau d'évacuation des condensats positionné dans le bas du trou percé dans le mur, il risquerait autrement d'y avoir des fuites.

N.B. Percez un trou dans le mur qui ait suffi samment d'inclinaison vers l'extérieur (5-10 mm plus bas à l'extérieur qu'à l'intérieur) afi n que la pente favorise l'évacuation des condensats.

1.4 Installation de l'unité interne

Suivez d'abord la procédure indiquée et ne procédez que dans un deuxième temps au raccordement des tuyaux et des câbles électriques.

• Installez l'unité externe dans un endroit où le bruit et la sortie d'air chaud ne risquent pas de gêner. Choisissez un endroit qui ne gêne pas le passage et qui simplifi e l'évacuation de l'eau de condensation.
  Ne pas installer l'unité externe dans des endroits étroits limitant le fl ux d'air ni dans un endroit exposé à des vents violents.

En cas d'installation au mur ;

• Montez l'unité extérieure sur un mur solide et de façon absolument sûre ;
• Repérez sur le mur la position la plus appropriée en prévoyant suffi samment de place pour simplifi er les travaux d'entretien ;
• Fixez les pattes au mur à l'aide de chevilles adéquates (attention aux câbles et aux tuyaux cachés) ;
• Utilisez des chevilles en nombre suffi sant par rapport au poids qu'elles doivent supporter. Pendant le fonctionnement, la machine vibre. Elle doit aussi rester en place des années sans que les vis ne se desserrent.

• Ne buvez pas l'eau condensée (risque d'intoxication)
• Prévoyez l'évacuation des condensats de manière à ce que l'eau puisse s'écouler à des endroits spécialement prévus pour ne pas gêner ou porter atteinte à des personnes, des choses, des animaux, des plantes, des structures.
• Utiliser des outils et un équipement manuels adaptés à l'usage prévu.

2.1 Raccordement des tuyaux réfrigérants

Les tuyaux peuvent être orientés dans les 3 directions repérées par les numéros 1, 2, 3 dans la fi gure en marge. Quand les tuyaux sortent dans les directions 1 ou 3, il faut découper avec un ustensile adéquat la rainure prévue sur le côté de l'unité interne. Orientez les tuyaux vers le trou percé dans le mur (2) en faisant attention à ne pas les étrangler, et unissez entre eux les tubes en cuivre, le tuyau d'évacuation des condensats et les câbles électriques avec du ruban adhésif, en plaçant le tuyau d'évacuation des condensats le plus bas possible pour que l'eau puisse couler librement.

2.2 Evacuation des condensats de l'unité externe

L'évacuation des condensats de l'unité interne représente un point fondamental pour la bonne réussite de l'installation.

1. Gardez bien le tuyau d'évacuation des condensats (ø 18,2 mm) positionné dans le bas du trou percé dans le mur.
2. Pensez à donner au tuyau d'évacuation des condensats une inclinaison continue de l'ordre de 3 cm par mètre
3. Ne créez pas de siphons dans le tuyau d'évacuation des condensats.
4. Ne plongez pas dans l'eau l'extrémité libre du tuyau d'évacuation des condensats et veillez à ce que ce dernier ne soit pas placé à proximité d'endroits dégageant de mauvaises odeurs.
5. En fin d'installation, avant la première mise en marche de l'appareil et quand ce dernier est éteint, contrôlez le bon fonctionnement de l'évacuation des condensats en versant de l'eau dans le bac à condensats qui se trouve dans l'unité interne.

2.3 Evacuation des condensats de l'unité externe

Les condensats ou l'eau, qui se forment dans l'unité externe pendant le fonctionnement en mode chauffage peuvent être évacués par le raccord d'évacuation. Installation : fi xez le raccord d'évacuation (Ø 15 mm) dans le trou qui se trouve dans le fond de l'unité, comme illustré par le dessin en marge. Raccordez le tuyau d'évacuation des condensats au raccord et faites en sorte que l'eau aboutisse dans une évacuation adéquate.

ATTENTION :

• Utiliser exclusivement des tuyaux conçus pour les climatiseurs de type ACR
• Protéger les tubes et les câbles de connexion pour éviter qu'ils ne soient endommagés.
• N'utilisez jamais de tubes ayant moins de 0,8 mm d'épaisseur.
• Pour l'installation de l'appareil, il faut se conformer aux réglementations du pays, applicables en la matière.
• Lors des opérations d'installation, procéder d'abord au raccordement frigorifi que puis au raccordement électrique. En cas de remplacement, procéder en sens inverse.

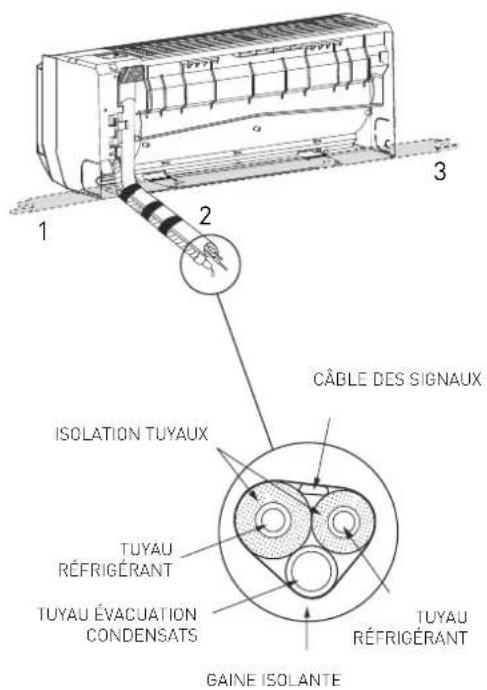

CÂBLE DES SIGNAUX ISOLATION TUYAUX TUYAU RÉFRIGÉRANT TUYAU ÉVACUATION CONDENSATS TUYAU RÉFRIGÉRANT GAINE ISOLANTE

INSTRUMENTS

A groupe manomètres

B coupe-tube

C tube de charge

D balance électronique pour charge réfrigérant

E clé dynamométrique (ø nominal 1/2, 5/8)

F cintreuse à pince

G bouteille de réfrigérant

H pompe à vide

I détecteur de fuite

A) Groupe manomètres

B) Coupe-tube

C) Tube de charge

Le tube de charge pour le liquide réfrigérant R410A.

D) balance électronique pour charge réfrigérant

Le réfrigérant R410A à cause de sa pression très élevée et de sa vitesse d'évaporation ne peut pas être conservé à l'état liquide, à l'intérieur du cylindre on assiste ainsi à la formation de bulles de réfrigérant gazeux, ce qui complique la lecture des valeurs de charge, il est par conséquent conseillé d'utiliser une balance électronique pour être sûr des valeurs. La balance électronique pour la charge de réfrigérant a une structure avec quatre points de support pour le relevé du poids du cylindre de réfrigérant. La charge de réfrigérant s'effectue en ouvrant/fermant la soupape.

La clé dynamométrique pour ∅ nominaux de 1/2" et 5/8", a des dimensions différentes sur les deux côtés pour s'adapter aux mesures modifiées des extrémités d'emboîture.

F) Cintreuse à pince

La cintreuse à pince pour R410A est équipée d'un étau de guidage du tube de cuivre pouvant être réglé à 0-0,5 mm, lors du travail du tube à cintrer.

G) Bouteille de réfrigérant

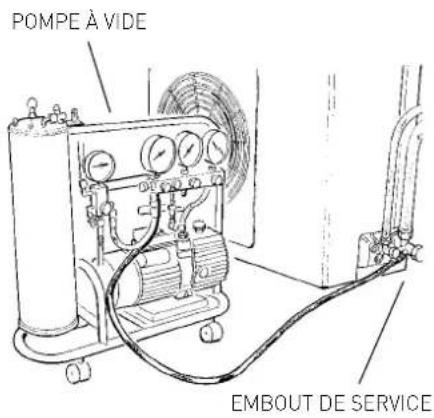

H) Pompe à vide

Un raccord de charge de 1/2 UNF 20 fi lets/pouce avec joint correspondant s'avère indispensable.

I) détecteur de fuite

Pour le R410A, utilisez un détecteur de fuites exclusif pour réfrigérants HFC. Il doit avoir une sensibilité de détection élevée.

2.5 Epaisseur des tubes en cuivre

DIAMETRE NOMINAL (pouces)	DIAMETRE EXTERIEUR (mm)	EPAISSEUR (mm)
1/4 6,35 0,8
3/8 9,52 0,8
1/2 12,70 0,8
5/8 15,88 1,0

Pour les climatiseurs split fonctionnant avec du réfrigérant R410A, on utilise une soupape à trois voies de l'unité extérieure avec soupape à pointeau.

2.6 Comment raccorder les tuyaux

1. Enlevez la protection des tuyaux avant d'effectuer le raccordement : il faut absolument éviter tout accès d'humidité ou de saleté.
2. Si le tuyau est trop souvent courbé, il devient rigide. Ne le courbez pas plus de trois fois au même niveau. Déroulez le tube sans tirer, comme illustré.
3. L'isolation des tubes en cuivre doit avoir au moins 6 mm d'épaisseur.

2.7 Connexions à l'unité intérieure

1. Adapter la forme des tubes de raccordement au tracé.
2. Otez la calotte de fermeture des tubes de l'unité intérieure (vérifi ez qu'aucune impureté n'est restée à l'intérieur).
3. Assemblez l'embout et placez la bride à l'extrémité du tube de raccordement conformément aux indications du tableau (pour tuyaux en cuivre) :

∅ NOMINAL	∅ EXTERNE	mm EPAISSEUR	COTE "A" mm CINTREUSE	CINTREUSE TRADITIONNELLE
				À PINCE À PAPILLON
1/4 6,35	0,8 0-0,5	1,0-1,5	1,5-2,0
3/8 9,52	0,8 0-0,5	1,0-1,5	1,5-2,0
1/2	12,70 0,8	0-0,5	1,0-1,5	2,0-2,5
5/8	15,88 0,8	0-0,5	1,0-1,5	2,0-2,5

1. Raccordez les tubes en vous servant de deux clés et veillez à ne pas abîmer les tubes. Si la force de serrage est insuffi sante, il risque d'y avoir des fuites. De même, si la force de serrage est excessive il risque d'y avoir des fuites car la bride s'abîme facilement. Le système le plus sûr consiste à serrer le raccord en utilisant une clé fi xe et une clé dynamométrique. Le cas échéant, utilisez le tableau "Couple de serrage pour les raccords à bride".
2. Prévoyez 50 cm de tube en cuivre de plus en cas d'intervention successive à proximité des robinets.

2.8 Connexions à l'unité extérieure

Vissez les embouts aux fixations de l'unité extérieure en serrant comme décrit pour l'unité intérieure.

Pour éviter tout risque de fuite, suivez attentivement ces conseils :

• Serrez les embouts en faisant attention à ne pas abîmer les tubes.
• Si le couple de serrage est insuffisant, il risque d'y avoir des fuites. De même, si la force de serrage est excessive il risque d'y avoir des fuites car la bride s'abîme facilement.
• Le système le plus sûr consiste à serrer le raccord à l'aide d'une clé dynamométrique. Le cas échéant, utilisez les tableaux suivants (raccords en cuivre).

OUI NON

CLÉ DYNAMOMÉTRIQUE

Tuyau Couple de serrage[kgf x cm]	Effort correspondant(en utilisant une clé de 20 cm)
6,35 mm (1/4") 160- 200 force du poignet
9,52 mm (3/8") 300- 350 force du bras
12,70 mm (1/2") 500- 550 force du bras
15.88 mm (5/8") 630- 770 force du bras

COUPLES DE SERRAGE POUR BOUCHONS PROTECTEURS

	Couple de serrage [kgf x cm]
Embout de service 70-90
Bouchons protecteurs 250-300

CONTROLE IMPORTANT FUITES DE REFRIGERANT

Après avoir effectué les connexions, ouvrez les robinets afi n que le gaz remplisse les tuyaux et effectuez toujours un test de fuites à l'aide d'un détecteur de fuites de gaz (risque de blessure et de brûlure).

LONGUEUR DES TUYAUX

La longueur maximale des tuyaux de raccordement varie en fonction des modèles. En présence de longueurs supérieures à 7,5 m, veillez à la quantité de liquide réfrigérant à ajouter pour chaque mètre. En cas d'installation de l'unité externe dans une position plus élevée par rapport à l'unité interne avec une différence de niveau dépassant 3 m dans le sens vertical, il faut prévoir des siphons sur les tuyaux de retour pour que l'huile qui coule sur les parois se dépose dans le siphon jusqu'à son remplissage. Le bouchon d'huile qui s'est formé sera propulsé vers le haut par le gaz.

2.9 Création du vide et contrôle étanchéité

Pour purger l'air à l'intérieur du circuit, utilisez une pompe à vide adaptée au R410A.

Vérifi ez si la pompe à vide est remplie d'huile jusqu'au niveau indiqué et que les deux robinets de l'unité externe sont bien fermés.

1. Dévissez les bouchons des robinets des soupapes à 2 et 3 voies et de la soupape de service ;
2. Raccordez la pompe à vide à la petite soupape de service située dans la soupape à 3 voies de l'unité externe ;

3. Après avoir ouvert les soupapes nécessaires de la pompe, mettez-la en marche et faites-la fonctionner. Créez le vide pendant environ 20/25 minutes ;

4. Vérifi ez si le manomètre indique -0,101 MPa (-760 mmHg) ;

5. Fermez les robinets de la pompe et arrêtez-la. Vérifi ez que l'aiguille du manomètre ne bouge pas pendant au moins 5 minutes. Si l'aiguille se déplace, c'est qu'il y a infi ltration d'air dans l'installation, il faut par conséquent contrôler tous les serrages et les opérations de raccordement des tuyaux, refaites ensuite la procédure indiquée au point 3.

6. Débranchez la pompe à vide ;

7. Ouvrez complètement les robinets des soupapes à 2 et 3 voies ;

8. Vissez à fond et de façon étanche le bouchon sur la prise de service ;

9. Après avoir serré tous les bouchons, vérifi ez à leur surface qu'il n'y ait pas de fuites de gaz.

ATTENTION :

Protégez toujours les tuyaux et les câbles de connexion pour éviter qu'ils ne soient endommagés, il pourrait autrement y avoir risque de fuite de gaz (risque de brûlure).

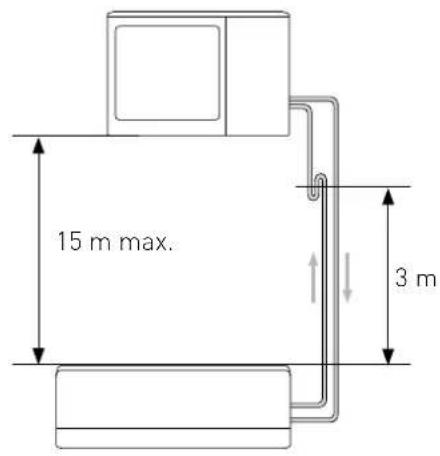

15 m max. 3 m

POMPE À VIDE EMBOUT DE SERVICE

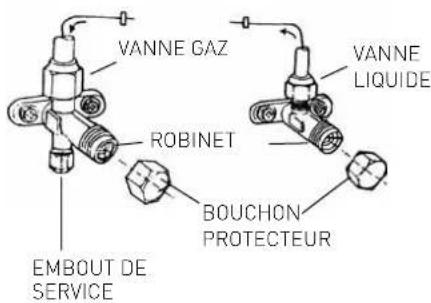

VANNE GAZ ROBINET EMBOUT DE SERVICE BOUCHON PROTECTEUR VANNE LIQUIDE

2.10 Récupération du réfrigérant

Procédure à suivre pour transférer tout le réfrigérant dans l'unité externe :

1. Dévissez les bouchons des robinets des soupapes à 2 et 3 voies
2. Sélectionnez le mode refroidissement (contrôlez si le compresseur fonctionne bien) et laissez fonctionner pendant quelques minutes.
3. Raccordez le manomètre
4. Fermez la soupape à 2 voies
5. Quand le manomètre indique "0", fermez la soupape à 3 voies et éteignez aussitôt le climatiseur
6. Fermez les bouchons des soupapes

MODÈLE	5 kW
Diamètre tuyau du liquide	1/4"
Diamètre tuyau du gaz	3/8"
Longueur maximale du tuyau avec charge standard	2 x 7,5 m
Longueur maximale du tuyau (total / chaque unité interne)*	2 x 20 m / 20 m
Charge standard	1,27 kg
Charge supplémentaire gaz	15 g/m
Différence de niveau maximale entre unité interne et externe**	15 m
Type de réfrigérant	R410A

(*) à la distance maximale le rendement est d'environ 90%.
[**] en cas de différence de niveau dépassant 3 m, mieux vaut prévoir un siphon comme illustré (voir figure)

ATTENTION :

Lors de la recharge de gaz réfrigérant, conformez-vous aux indications contenues dans la fiche du produit, munissez-vous de vêtements de protection, évitez que le gaz s'échappe de façon violente du réservoir ou des connexions de l'installation.

2.11 Chargement du gaz réfrigérant

Avant de procéder au chargement du réfrigérant, vérifi ez que toutes les soupapes et les robinets sont bien fermés.

N.B.: lors de la première installation, suivez la procédure du paragraphe 2.9 "création du vide et contrôle étanchéité".

1. Reliez la soupape de service au raccord basse pression du manomètre et raccordez le récipient contenant le réfrigérant à la prise centrale du manomètre. Ouvrez le récipient contenant le réfrigérant puis ouvrez le bouchon de la soupape centrale et agissez sur la soupape à pointeau jusqu'à ce que vous entendiez le réfrigérant sortir, relâchez enfin le pointeau et revissez le bouchon.
2. Ouvrez la soupape à 3 voies et celle à 2 voies
3. Mettez en marche le climatiseur en mode refroidissement. Faites-le fonctionner quelques minutes.
4. Placez la bouteille de liquide réfrigérant sur la balance électronique et notez le poids.
5. Contrôlez la pression indiquée par le manomètre.
6. Tournez le bouton "LOW" pour faire arriver le réfrigérant progressivement.
7. Lorsque la valeur de réfrigérant atteint la valeur prévue (sur la base de la différence de poids de la bouteille), fermez la vanne LOW.
8. Une fois le chargement effectué, effectuez un test de fonctionnement, mesurez la température du tuyau du gaz à l'aide du thermomètre spécial; la température doit être comprise entre 5°C et 8°C au-dessus de la température lue sur le manomètre au niveau de la température d'évaporation. Effectuez maintenant un essai de tenue en pression en reliant le groupe manométrique à la soupape de service à 3 voies. Ouvrez complètement les soupapes à 2 voies et à 3 voies, mettez en marche le climatiseur et à l'aide du détecteur de fuites vérifi ez qu'il n'y ait aucune fuite de réfrigérant. (En cas de fuites, suivez la procédure du paragraphe 2.10 "récupération du réfrigérant".)
9. Débranchez le manomètre de la soupape et arrêtez le climatiseur.
10. Détachez le récipient contenant le réfrigérant du manomètre et refermez tous les bouchons.

ATTENTION :

Ne pas rejeter de R410A dans l'atmosphère : le R410A est un gaz fluoré à effet de serre visé par le protocole de Kyoto, avec un pouvoir de réchauffement climatique PRC(*) = 1975

(*) PRC

abréviation de "Pouvoir de réchauffement climatique". Il s'agit du pouvoir de réchauffement climatique du gaz en raison de l'effet de serre généré.

3. RACCORDEMENTS ELECTRIQUES

ATTENTION :

• Avant de procéder à un quelconque raccordement électrique, veillez à débrancher l'appareil et les installations auxquels le raccordement doit être effectué et vérifi ez s'ils sont conformes aux normes en vigueur.
• Utilisez uniquement des câbles de section adéquate.
• Prévoyez une longueur supplémentaire pour les câbles de raccordement pour permettre de futures opérations de maintenance.
• Ne raccordez jamais le câble d'alimentation en le coupant en deux, cela pourrait provoquer une flamme.
• Si le câble d'alimentation est endommagé, il faut le faire remplacer par le fabricant, par son service après-vente ou par un technicien qualifi é pour éviter tout risque d'accident

3.1 Raccordement unité intérieure

1. Enlevez le couvercle du bornier.
2. Faites passer le câble de raccordement de l'unité interne/unité externe à l'arière de l'unité interne et préparez l'extrémité du câble.
3. Raccordez les conducteurs aux bornes à vis en respectant la numérotation.
4. Utilisez le serre-câble placé sous le bornier des connexions électriques.
5. Remettez bien le couvercle à sa place.

REMARQUE : les câbles de raccordement ne doivent pas passer à proximité de boîtes électriques, des systèmes de transmission sans fi l (routeurs Wi-Fi) ou d'autres câbles.

3.2 Raccordement unité externe

1. Enlevez le couvercle.

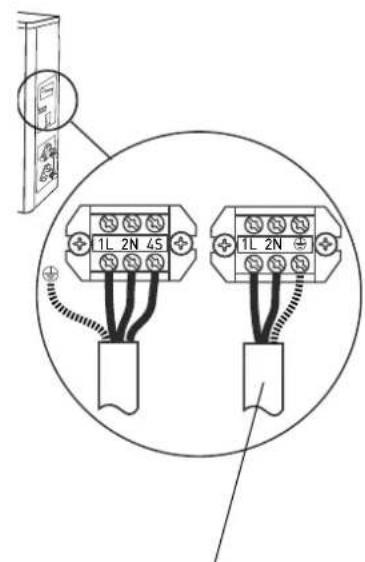

2. Raccordez les conducteurs aux bornes à vis en respectant les chiffres. Serrez bien les vis du bornier pour éviter qu'elles se desserrent.
3. Fixez les câbles à l'aide du serre-câble.
4. Remettez bien le couvercle à sa place.

REMARQUE : dénudez les extrémités des fils de raccordement du câble comme illustré. Faites attention à ce que les fi ls de raccordement ne touchent pas aux tuyauteries ou à toute autre partie métallique.

Typologie des raccordements électriques

Modèle A	Alimentation Type i	interrupteur Câble de raccordement	Câble de alimentation
5 kW	220-240V~50Hz	16 A 4G 1,5 mm	3G 1,5 mm ^2

REMARQUE : pour le raccordement électrique entre l'unité interne et l'unité externe, utiliser un câble de type H07RN-F

3.3 Raccordement électrique

Le raccordement de l'appareil doit respecter les normes européennes et nationales. Il doit être protégé par un différentiel de 30 mA.

Les raccordements électriques doivent être réalisés à l'aide d'un raccordement fixe (ne pas utiliser de prise mobile) et dotés d'un interrupteur omnipolaire conforme aux normes applicables en la matière CEI-EN (ayant une distance d'ouverture entre les contacts d'au moins 3mm, muni de préférence de fusibles).

Il est indispensable de relier l'appareil à une installation de mise à la terre efficace pour garantir la sécurité de l'appareil.

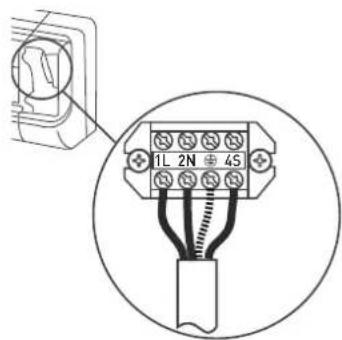

1L 2N 45

• Utiliser des outils et un équipement manuels adaptés à l'usage prévu.
• Protégez toujours les tuyaux et les câbles de connexion pour éviter qu'ils ne soient endommagés, il pourrait autrement y avoir risque de fuite de gaz. (Lésions personnelles sous forme de brûlures dues au froid.)

• Lors de la recharge de gaz réfrigérant, conformez-vous aux indications contenues dans la fi che de sécurité du produit, munissez-vous de vêtements de protection, évitez que le gaz s'échappe de façon violente du réservoir ou des connexions de l'installation. (Lésions personnelles sous forme de brûlures dues au froid.)

• Mettez un peu d'isolant thermique autour des joints de l'unité interne et fi xez-le avec du ruban adhésif.

• Fixez l'excédent de câble des signaux aux tuyauteries ou à l'unité externe
• Fixez les tuyauteries au mur (après les avoir recouvertes de ruban adhésif) à l'aide de colliers ou bloquez-les dans une goulotte en plastique.
• Bouchez le trou dans le mur à travers lequel passent les tuyaux de façon à éviter que l'eau ou l'air ne fi ltrent.
• A l'extérieur, isolez toutes les tuyauteries découvertes, y compris les soupapes.
• • Si vous devez faire passer les tuyauteries au-dessus du plafond ou dans un endroit humide et chaud, ajoutez de l'isolant thermique (que vous pouvez trouver dans le commerce) de façon à éviter la formation de condensats.

4.1 Mise en service

Contrôlez les points suivants :

- UNITE INTERNE

1. Les touches ON/OFF et FAN fonctionnent-elles bien?
2. La touche MODE fonctionne-t-elle bien?
3. Les touches pour la sélection du set point et du TIMER fonctionnent-elles bien?
4. Tous les voyants s'allument-ils?
5. Les ailettes permettant d'orienter l'air émis fonctionnent-elles bien?
6. Les condensats sont-ils correctement évacués?

- UNITE EXTERNE

1. Y a-t-il des bruits ou des vibrations pendant le fonctionnement?
2. Le bruit, le flux d'air ou l'évacuation des condensats risquent-ils de gêner les voisins?
3. Y a-t-il des fuites de réfrigérant?

REMARQUE : Le contrôle électronique n'autorise la mise en marche du compresseur que trois minutes après la mise sous tension.

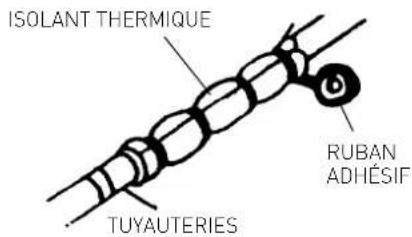

ISOLANT THERMIQUE TUYAUTERIES RUBAN ADHÉSIF

MANCHON

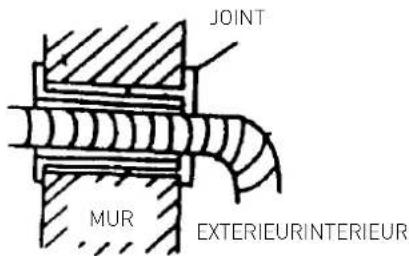

JOINT MUR EXTERIEURINTERIEUR

ATTENTION :

• Avant d'effectuer toute intervention, assurez-vous que l'alimentation électrique des unités a bien été coupée
• Assurez-vous que les installations auxquelles raccorder l'appareil sont bien conformes aux réglementations applicables en la matière.

CONTROLES SANS UTILISATION D'INSTRUMENTS

Fonctionnement en mode Refroidissement - Contrôles visuels sur l'Unité Interne

Symptôme Contrôle Intervention
1 - Du givre se forme sur l’échangeur de l’unité interne.	1.A - Du givre se forme uniquement sur la partie basse de l’échangeur : perte de gaz.1.B - Givre sur l’intégralité de l’échangeur : le fi litre d’air est bouché.La température ambiante est basse[ < 20°C].	- Cherchez la fuite et rechargez.- Nettoyez le fi litre à air- Débranchez la fiche et désactivez l’interrupteur dédié avant d’effectuer toute opération de nettoyage. (risque d’électrocution)- Vérifi ez la temp. ambiante.
2 - Il n’y a pas production de condensats.	2.A - Si l’échangeur de l’unité interne reste sec et l’absorption de courant est considérablement inférieure à la valeur nominale, il y a fuite.	- Repérez la fuite.- Changez l’échangeur.
3 - Le compresseur fonctionne mais le refroidissement est faible.	3.A - L’échangeur de chaleur de l’unité externe est bouché ou couvert. L’échange thermique n’a pas lieu.3.B - Les ailettes de l’échangeur de chaleur de l’unité externe sont pliées.	- Nettoyez l’échangeur de l’unité externe.- Redressez les ailettes de l’échangeur externe.
4 - La température de l’air est basse, mais le refroidissement est faible.	4.A - Le filtre de l’unité interne est bouché.4.B - L’air recircule dans l’unité interne.4.C - La machine n’a pas été correctement dimensionnée ou est en surcharge (par ex. : sources de chaleur, population trop dense...).	- Nettoyez le fi litre.- Assurez une libre circulation de l’air- Remplacez l’appareil ou supprimez la surcharge.
5 - Le compresseur reste à l’arrêt.	5.A - Le compresseur est très chaud : protection thermique.	- Attendez que la température s’abaisse.
6 - La machine s’arrête au bout de quelques minutes de fonctionnement.	6.A - Le ventilateur de l’unité interne est endommagé.	- Changez le moteur.- N’utilisez que des pièces de rechange originales.

RECHERCHE DES DOMMAGES - partie électrique

Symptôme Contrôle Intervention
1 - Aucun signe de vie (pas de voyant, pas de bip) même en appuyant sur la touche AUTO (ou TEST) de l'unité interne.	1.A- Contrôlez s'il y a du courant.1.B- Contrôlez si la fiche est bien branchée dans la prise murale.1.C- Contrôlez si le disjoncteur s'est déclenché.1.D- Vérifiez si le sélecteur n'est pas positionné sur la fonction stop	- Rétablissez l'alimentation et les raccordements.- Branchez correctement la fi che.- Réactivez le disjoncteur.- Positionnez le sélecteur sur une autre fonction
2 - La télécommande ne fonctionne pas ou fonctionne seulement de près.	2.A- Contrôlez si les piles de la télécommande sont chargées2.B- Contrôlez s'il y a par hasard des obstacles (rideaux ou bibelots) entre la télécommande et le climatiseur.2.C- Vérifiez si le climatiseur n'est pas trop éloigné.	- Changez les piles.- Déplacez les objets.- Approchez-vous du climatiseur.

Unités internes à raccorder

Dans un système fl exible, plusieurs types d'unités intérieures peuvent être raccordés à une seule unité externe. Le tableau suivant énumère les combinaisons possibles, entre le type et la puissance des unités internes, prises en charge par les unités fl exibles sans perte de performances. L'unité peut aussi fonctionner avec d'autres combinaisons non indiquées dans le tableau mais dans ce cas, elle n'est pas en mesure d'assurer la puissance nominale intérieure nécessaire quand toutes les unités internes fonctionnent en même temps.

Unidades internas conectables

1. Modèle - climatiseur
2. Marque
3. Code produit
4. Puissance frigorique nominale (W)
5. Puissance calorifi que nominale (W)
6. Puissance nominale absorbée refroidissement (MAX) (W)
7. Puissance nominale absorbée chauffage (MAX) (W)
8. Alimentation (V) fréquence d'alimentation (Hz)
9. Numéro de série
10. Fabricant
11. Gaz réfrigérant
12. Quantité gaz réfrigérant
13. Indice de protection IP

LEGENDA (BE)
