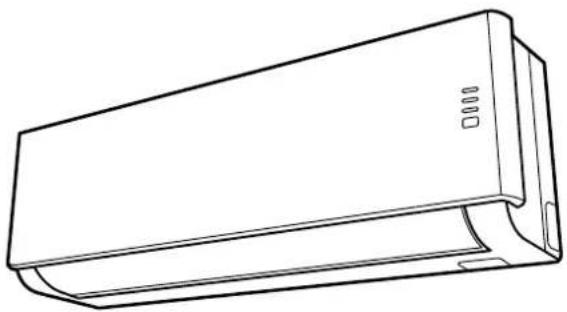

GEBRUIKSAANWIJZING Miros 35 XC4I Ariston Thermo

Naam en vorm H.v.h. Gebruik
Sjabloon voor de interne eenheid	1	Voor het installeren van de interne eenheid
Schroeven + Expansiepluggen	6
Buisje voor condensafvoer met afdichting	1	Voor de afvoer vanuit de externe eenheid
Batterijen	2 Voor de afstandsbediening
Afstandsbediening met beschermhoes	1 + 1

LET OP

Legenda Symbolen:
ALVORENS DE INSTALLATIE UIT TE VOEREN DEZE HANDLEIDING AANDACHTIG EN VOLLEDIG LEZEN
Het niet opvolgen van deze aanwijzingen leidt tot risico van verwondingen van personen, die in bepaalde omstandigheden zelfs dodelijk kunnen zijn. Wanneer u deze waarschuwingen niet naleeft, riskeert u dat voorwerpen, planten of dieren in bepaalde omstandigheden zelfs zwaar geschaad kunnen worden.

NORM RISICO
Controleer dat het vertrek waar men de installatie uitvoert en het net waar men het apparaat op aansluit aan alle voorschriften voldoen.	Elektrische schokken door het aanraken van niet goed geïnstalleerde geleiders die onder spanning staan.
Tijdens het boren in de muur moet u zorgen dat bestaande elektrische kabels of leidingen niet beschadigd worden.	Elektrocutie door het aanraken van geleiders die onder spanning staan. Explosies, brand of vergiftiging door gaslekken vanuit beschadigde leidingen.
Bescherm leidingen en verbindingskabels, zodat ze niet worden beschadigd.	Elektrocutie door het aanraken van geleiders die onder spanning staan. Brandwonden door afkoeling vanwege gas dat uit de beschadigde leidingen stroomt.
Gebruik geschikt gereedschap en werktuig, in het bijzonder moet u controleren dat het gereedschap niet beschadigd of versleten is en dat het handvat in orde is en er stevig opzit; verder moet u het op de juiste manier gebruiken, voorkomen dat het valt en het na gebruik weer op-bergen.	Persoonlijk letsel door rondvliegende splinters of brokken, inademen van stof, wonden door stoten, snijden, prikken of schaven.
Gebruik electrische gereedschappen, die geschikt zijn voor dit werk. Let er vooral op dat de voedingskabel en de stekker goed zijn en dat ronddraaiende of heen en weer gaande delen goed vast zitten. Gebruik ze op de juiste manier, zorg dat ze niet naar beneden kunnen vallen, en leg ze na ieder gebruik op een veilige plaats neer, waarbij men de stekker uit het stopcontact trekt.	Persoonlijk letsel door schokken, rondvlie-gende splinters of brokken, inademen van stof, wonden door stoten, snijden, prikken, schaven, lawaai of vibraties.
Controleer dat verplaatsbare trappen op de juiste manier neer worden gezet, dat ze van een degelijke kwaliteit zijn, dat de treden heel zijn en niet glad, dat ze niet worden verplaatst terwijl er iemand op staat. Laat eventueel iemand hierop letten.	Persoonlijk letsel door vallen of door be-klemming (bij een vouwtrap).
Controleer dat werkbruggen op de juiste manier worden geïnstalleerd en dat ze van een degelijke kwaliteit zijn, dat de treden heel zijn en niet glad, dat ze handrails hebben voor wie naar boven klimt en railingen op het horizontale deel.	Persoonlijk letsel door het naar beneden vallen.
Controleer bij het werken op hoge plaatsen (meer dan twee meter) dat er railingen zijn langs de loopruimte op de werkplek of individuele veiligheidsriemen tegen vallen, dat men bij een val niet tegen gevaarlijke objecten kan vallen en dat een eventuele val gebroken wordt door zacht materiaal.	Persoonlijk letsel door stoten en struikelen.
Draag tijdens de werkzaamheden persoonlijke beschermende kleding en veiligheidsvoorzieningen.	Persoonlijk letsel door schokken, rondvlie-gende splinters of brokken, inademen van stof, wonden door stoten, snijden, prikken, schaven, lawaai of vibraties.
De werkzaamheden binnen het apparaat moeten voorzichtig worden uitgevoerd om niet plotseling tegen scherpe delen aan te stoten.	Persoonlijk letsel door snijden, prikken, schaven.
Vul het koelmiddel voorzichtig bij en houd U aan de voorschriften op de veiligheidskaart die bij het koelmiddel hoort, trek beschermende kle-ding aan en voorkom dat het gas plotseling en met kracht uit de bus of fl es, of de airconditioner zelf kan stromen.	Persoonlijk letsel door brandwonden door afkoeling.
Richt de luchtstroom niet naar gasfornuizen of gaskachels Explosies, br	brand of vergiftiging door uit-stromend gas nadat de vlam door de lucht-stroom is gedoofd.
Installeer de externe eenheid niet op plaatsen waar deze gevaar of hin-der kan veroorzaken voor langskomende personen, of waar deze van-wege het geluid, de warmte of de luchtstroom hinderlijk kan zijn.	Persoonlijk letsel door stoten, struikelen, geluid, overmatige luchtstroming.
De externe eenheid niet op hoge plaatsen installeren letsel aan zaken of	personen
Bij het ophijsen van voorwerpen met hijskranen of dergelijke moet men controleren dat deze stabiel staan opgesteld en in een goede toestand verkeren, gezien het te verplaatsen gewicht en de noodzakelijke bewegingen. Tuig de lading op de juiste manier in de banden, bevestig extra koorden om slingerbewegingen te kunnen dempen, zorg dat men een goed uitzicht heeft over het gehele gebied van de beweging en verbied dat iemand onder de lading loopt of staat.	Persoonlijk letsel door vallende voorwerpen. Beschadiging van het apparaat zelf of andere voorwerpen door vallen en stoten.	⚠️
Richt de luchtstroom niet op kostbare voorwerpen, planten of dieren.	Beschadiging of nadelige invloeden door teveel koude/warmte, vochtigheid of ventilatie.	⚠️
Installeer het apparaat op een stevige wand, die niet aan trillingen is blootgesteld.	Geluidsproductie tijdens het bedrijf.	⚠️
Zorg dat de condens weg kan, zodat het naar plaatsen kan stromen waar deze geen hinder of schade veroorzaakt aan personen, voorwerpen of dieren.	Beschadiging van voorwerpen door druppelend water.	⚠️
Tijdens het boren in de muur moet u zorgen dat bestaande elektrische kabels of leidingen niet beschadigd worden.	Beschadigingen van reeds aanwezige installaties. Lekkage uit beschadigde leidingen.	⚠️
Voer de elektrische aansluitingen uit met behulp van geleiders met de juiste diameter.	Brand door oververhitting als gevolg van het passeren van elektrische stroom in te smalle kabels.	⚠️
Gebruik electrische gereedschappen, die geschikt zijn voor dit werk. Let er vooral op dat de voedingskabel en de stekker goed zijn en dat rondraaiende of heen en weer gaande delen goed vast zitten. Gebruik ze op de juiste manier, zorg dat ze niet naar beneden kunnen vallen, en leg ze na ieder gebruik op een veilige plaats neer, waarbij men de stekker uit het stopcontact trekt.	Beschadiging van het apparaat zelf of andere voorwerpen door rondvliegende splinters, vallen, stoten en snijden.	⚠️
Gebruik geschikt materiaal voor de bescherming van het apparaat en de omgeving rond de werkplek.	Beschadiging van het apparaat zelf of omliggende voorwerpen door rondvliegende splinters, stoten en sneden.	⚠️
Wees voorzichtig bij het verplaatsen van het apparaat. Beschadiging van het apparaat zelf of nabije voorwerpen door stoten, klemmen en snijden.	het apparaat zelf of nabije voorwerpen door stoten, klemmen en snijden.	⚠️
Organiseer de verplaatsingen van materiaal en gereedschappen zodanig, dat dit op een veilige manier kan gebeuren, voorkom dat materiaal wordt opgestapeld en kan vallen of schuiven.	Beschadiging van het apparaat zelf of nabije voorwerpen door stoten, klemmen en snijden.	⚠️
Heractiveer alle veiligheidsvoorzieningen en controles die u gedurende een ingreep op het apparaat heeft moeten uitschakelen en controleer, voordat u het apparaat weer inschakelt, dat deze voorzieningen weer werken.	Beschadiging of blokkering van het apparaat door ongecontroleerde werking.	⚠️
Het apparaat moet worden geïnstalleerd volgens de geldende landelijke normen voor installatie,		⚠️
Als de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of door diens technische servicedienst of in in ieder geval door iemand met een gelijkwaardige beroepsbekwaamheid, zodat elk risico wordt voorkomen.		⚠️
De installatie moet worden uitgevoerd door bevoegd personeel, dat in bezit is van een wettelijk erkende beroepskwalifi catie.		⚠️
Tijdens de installatie moet eerst de aansluiting van de koeling worden uitgevoerd en daarna de elektrische aansluiting. Bij vervanging moet u de handelingen in omgekeerde volgorde uitvoeren.		⚠️
De airconditioner moet geaard zijn om elektrische schokken te voorkomen. De aardleiding niet aansluiten op bliksemafl eiders, water- of gasleidingen, aardleidingen van de telefooninstallatie.		⚠️
De airconditioner niet installeren in de buurt van warmtebronnen of ontvlambaar materiaal.		⚠️
De airconditioner moet geaard zijn om elektrische schokken te voorkomen. De aardleiding niet aansluiten op bliksemafl eiders, water- of gasleidingen, aardleidingen van de telefooninstallatie.		⚠️
De airconditioner niet installeren in de buurt van warmtebronnen of ontvlambaar materiaal.

1. INSTALLATIE

1.1 Minimum afstanden

Om het apparaat op de juiste manier te installeren moet men de minimale afstanden respecteren (zie afbeelding "A") en de nodige ruimte vrijlaten voor de luchtcirculatie. Gebruik de bijgeleverde toebehoren om de installatie op een professionele manier uit te voeren.

OPMERKINGEN:

Aan het eind van de handleiding vindt u de afmetingen van de interne en externe eenheid.

OPGELET:

• Controleer dat het vertrek waar men de installatie uitvoert en het net waar men het apparaat op aansluit aan alle voorschriften voldoen.
• Gereedschap gebruiken dat voor dit gebruik geschikt is.
• Bij het ophijsen van voorwerpen met hijskranen of dergelijke moet men controleren dat deze stabiel staan opgesteld en in een goede toestand verkeren, gezien het te verplaatsen gewicht en de noodzakelijke bewegingen. Tuig de lading op de juiste manier in de banden, bevestig extra koorden om slingerbewegingen te kunnen dempen, zorg dat men een goed uitzicht heeft over het gehele gebied van de beweging en verbied dat iemand onder de lading loopt of staat.

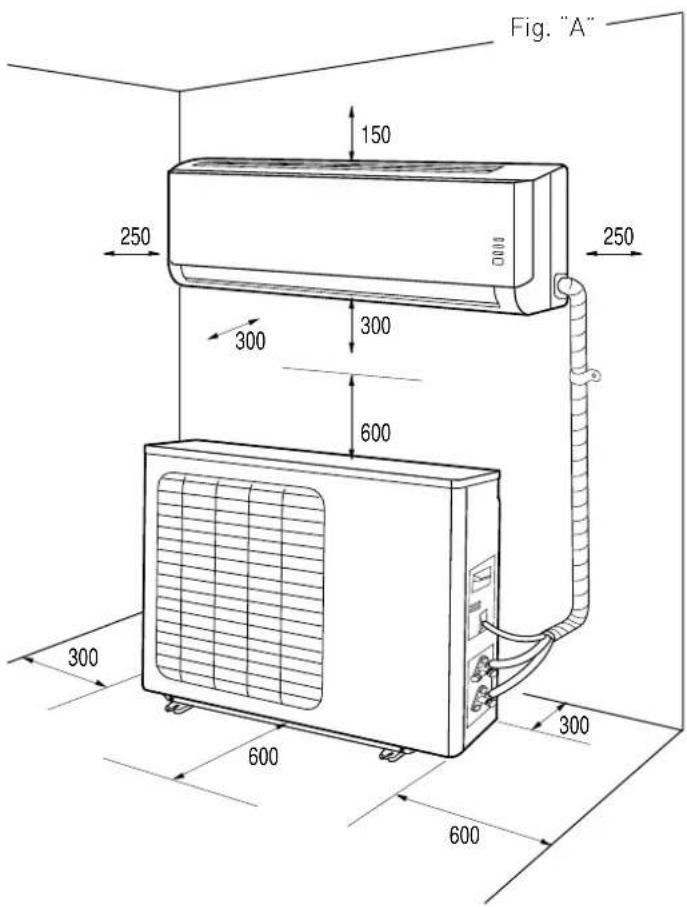

Fig. "A" 150 250 300 300 600 300 600 300 600

1.2 Installatie van het sjabloon

OPMERKINGEN:

Installeer de interne eenheid op een plaats waar de signalen van de afstandsbediening haar gemakkelijk kunnen bereiken, zonder obstakels zoals bijvoorbeeld gordijnen tegen te komen. Ook moet men gemakkelijk de filters naar beneden eruit kunnen schuiven. De interne eenheid installeren op een plaats waar de luchtstroom niet belemmerd wordt.

OPGELET:

installeer het sjabloon op een stevige muur, die van andere bronnen geen trillingen ontvangt.

1. Met behulp van een waterpas moet men het sjabloon zodanig positioneren dat deze perfect recht staat. Let hierbij zowel op de verticale als de horizontale zijden.
2. Bevestig het sjabloon met 6 schroeven. Let op dat men geen electrische of andere leidingen in de muur beschadigt (risico van persoonlijk letsel door schokken).
3. Gebruik daarna andere schroeven om het sjabloon gelijkmatig, over het hele oppervlak, aan de muur te bevestigen.
4. Maak het gat door de muur waardoor de leidingen en de electrische kabels doorheen kunnen.

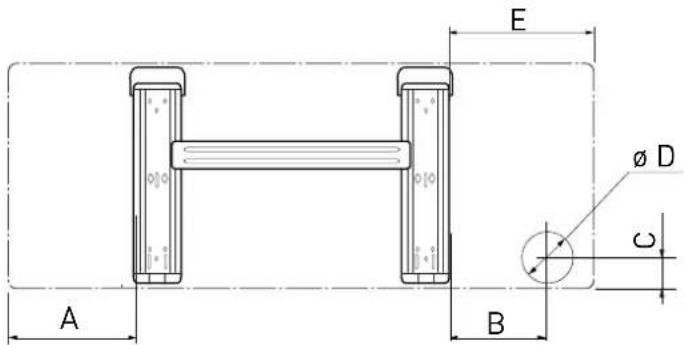

E Ø D C A B

	A	B	C	D	E
2,5 kW 13	6 41 32,5	70 145
3,5 kW 13	6 41 32,5	70 145

1.3 Installatie van de interne eenheid

1. Steek alle electrische en andere leidingen tegelijk door het gat in de muur en haak dan de interne eenheid aan de bovenkant van het sjabloon.
2. Leid de electrische en andere leidingen goed door het gat heen.
3. Duw het onderste deel van de interne eenheid goed tegen het sjabloon aan.

Controleer dat:

a. De bovenste en onderste haken van de interne eenheid stevig in het sjabloon geklemd zitten.
b. De eenheid horizontaal wordt geplaatst.

Als de eenheid niet goed horizontaal hangt, kan er water uit druppelen.

c. De afvoerleiding moet met de juiste helling naar beneden lopen (minstens 3 cm voor elke meter lengte).
d. De afvoerleiding onder langs het gat in de muur loopt.

OPMERKINGEN:

• Menmagdeleidingenvandeinterneenheidnietknikkenofafknijpen. Voorkom dat de leidingen langs een bocht moeten lopen met een straal van minder dan 10 cm.
• Buig een stuk buis niet te vaak op dezelfde plaats, na 3 keer buigen bestaat het risico dat er een knik in komt.
• Verwijder de afsluitingen van de leidingen van de interne eenheid pas op het laatste moment, wanneer men de aansluiting legt.
• Zorg dat de condensafvoerleiding onder langs het gat in de muur loopt, anders krijgt men kans op lekken.

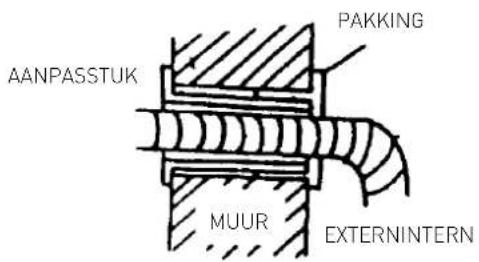

N.B. Maak een gat door de muur, dat aan de buitenkant 5-10 mm lager is dan aan de binnenkant, op deze manier zal het condenswater gemakkelijker kunnen worden afgevoerd.

1.4 Installatie van de externe eenheid

Men moet zich aan de beschreven procedure houden en daarna pas de elektrische en andere leidingen aansluiten:

- De externe eenheid installeren op een plaats waar het geproduceerde geluid en het uitstromen van de warme lucht geen last kunnen veroorzaken. De uitgekozen plaats moet ook voldoende ruimte overlaten voor langskomende personen en het geproduceerde condenswater moet gemakkelijk kunnen worden afgevoerd.

De externe eenheid niet installeren in enge ruimtes die de luchtstroom beperken of op plaatsen die blootgesteld zijn aan harde wind.

In het geval van installatie aan de muur;

• de externe unit op een zeer veilige manier op een stevige muur installeren;
• bij het kiezen van een geschikte positie op de muur moet ook denken aan de ruimte die nodig is om gemakkelijk eventuele onderhoudsingrepen uit te kunnen voeren;
• de beugels aan de muur bevestigen: gebruik hierbij pluggen die geschikt zijn voor het betreffende type muur (let op elektrische en andere leidingen die door de muur heen lopen!);
• gebruik meer pluggen dan strikt nodig is om het gewicht tezamen te dragen: tijdens de werking zal het apparaat gaan trillen. Het product moet jaren geïnstalleerd blijven zonder dat de schroeven losraken.

• Het condenswater niet drinken (persoonlijk letsel door vergifti- ging)
• Leg de afvoer zo aan, dat het condenswater naar plaatsen kan stromen waar deze geen hinder of schade veroorzaakt aan personen, voorwerpen, planten, dieren of structuren.
• Gereedschap gebruiken dat voor dit gebruik geschikt is.

2.1 Aansluiting van de koude leidingen

De buizen kunnen worden gericht in een van de 3 richtingen, die in de afbeelding hiernaast worden aangegeven met de nummers 1, 2, 3. Als de buizen in de richtingen 1 of 3 naar buiten komen, dan moet men met een geschikt werktuig de gleuven uitsnijden, die aan de zijkant in de interne eenheid zijn aangebracht. Draai de leidingen in de richting van het gat in de muur (2), wees voorzichtig dat men ze niet knikt; neem nu de koelleidingen, de condensafvoerleiding en de electrische kabels bijeen en bind ze bij elkaar met isolerend plakband; let erop dat de condensafvoerleiding aan de onderkant van de bundel zit, zo- dat het water goed kan worden afgevoerd.

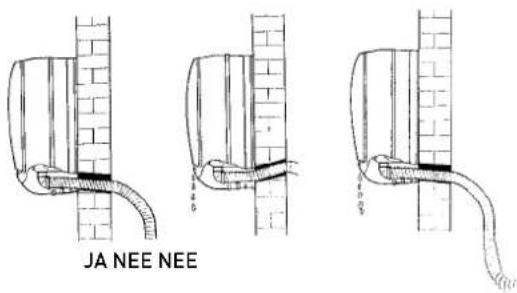

2.2 Afvoer van het condenswater van de interne eenheid

De afvoer van het condenswater van de interne eenheid moet beslist goed worden uitgevoerd, het is essentieel voor een geslaagde installatie.

1. Zorg dat de afvoerleiding voor condens (ø 18,2 mm) langs de onderkant van het gat naar de andere kant van de muur loopt.
2. De afvoerleiding voor condens moet met de juiste, gelijkmatige helling naar beneden lopen (minstens 3 cm voor elke meter lengte)
3. De afvoer voor het condenswater mag nooit een helling naar boven maken, het water blijft dan liggen.
4. Het uiteinde van de condensafvoerleiding mag niet in water hangen en ook moet men deze niet laten hangen op plaatsen waar vieze geuren voorkomen.
5. Als men klaar is met de installatie, moet men, voordat men de machine in bedrijf stelt en met afgeschakelde spanning, controleren dat de condenswaterafvoer goed werkt door wat water te gieten in het condensverzamelvaatje in de interne eenheid.

2.3 Afvoer van het condenswater van de externe eenheid

Het condenswater, dat zich tijdens het verwarmingsbedrijf vormt in de externe eenheid, kan worden afgevoerd via het verbindingsstuk voor afvoer. Installatie: maak het verbindingsstuk (∅ 15 mm) voor de afvoer vast in het, dat zich in de bodem van de eenheid bevindt, zoals aangegeven in de afbeelding hiernaast. Sluit de afvoerleiding voor het condenswater aan op het verbindingsstuk en zorg dat de afvoerleiding naar een geschikte plaats leidt.

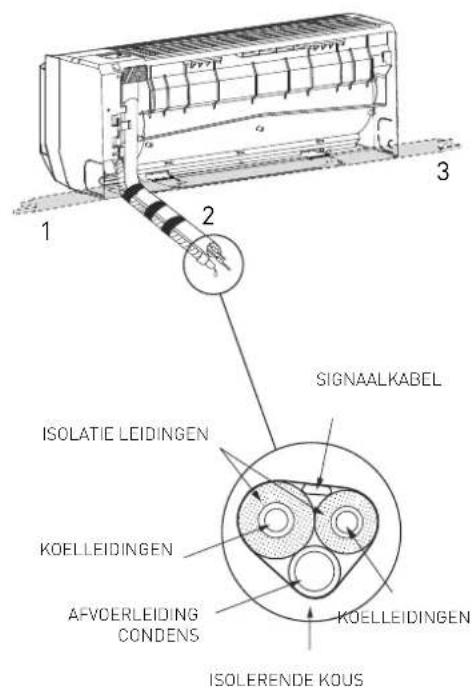

1 2 3 SIGNAALKABEL ISOLATIE LEIDINGEN KOELLEIDINGEN AFVOERLEIDING CONDENS KOELLEIDINGEN ISOLERENDE KOUS

• Uitsluitend leidingen gebruiken die speciaal ontworpen zijn voor airconditioners van het type ACR
• Bescherm buizen en verbindingskabels om schade te voorkomen.
• Gebruik nooit buizen van een dikte die minder is dan 0,8 mm.
• Het apparaat moet worden geïnstalleerd volgens de geldende landelijke normen voor installatie,
• Tijdens de installatie moet eerst de aansluiting van de koeling worden uitgevoerd en daarna de elektrische aansluiting. Bij vervanging moet u de handelingen in omgekeerde volgorde uitvoeren.

2.4 Instrumenten

INSTRUMENTEN

A manometer-unit

B buissnijder

C toevoerleiding

D elektronische weegschaal voor toevoer koelmiddel

E momentsleutel (ø nominaal 1/2, 5/8)

Ftangvormige handschroef

G koelgasfl es

H vacuümpomp;

I lekzoeker

A) Manometer-unit
B) Buissnijder
C) Toevoerleiding

De toevoerleiding voor R410A koelgas

D) Elektronische weegschaal voor toevoer koelgas

Het R410A gas kan niet in vloeibare staat worden gehouden vanwege zijn hoge druk en verdampingssnelheid, zo ontstaan in de cylinder belletjes van koelgas; dit maakt het afl ezen van de toevoer-waarden moeilijk, zodat het is aan te raden een elektronische schaal te gebruiken om zeker te zijn van de waarden. De elektronische schaal voor de toevoer van koelgas bestaat uit een structuur met vier steunpunten voor het noteren van het gewicht van de cylinder. De toevoer van koelgas wordt uitgevoerd door de klep te openen/sluiten.

E) Momentsleutel

De momentsleutel voor nominale ø van 1/2" en 5/8", heeft aan beide zijden verschillende afmetingen teneinde te voldoen aan de verschillende afmetingen van de uiteinden.

F) Tangvormige handschroef

De tangvormige handschroef voor R410A is voorzien van een klem die een aanpak-opening heeft zodat de projectie van de kopenen buis kan worden geregeld op 0-0,5 mm bij de bewerking van de buisaansluiting.

Het is noodzakelijk een aansluitstuk van de toevoer van 1/2 UNF 20 schroefdraden/inch en corresponderende pakking te gebruiken.

I) Lekzoeker

Voor R410A wordt een speciale lekzoeker voor HFC koelgassen gebruikt. Deze moet een hoge detectie-sensibiliteit hebben.

2.4 Dikte van de koperen buizen

NOMINALE DIAMETER(inches)	EXTERNE DIAMETER(mm)	DIKTE(mm)
1/4 6,35 0,8
3/8 9,52 0,8
1/2 12,70 0,8
5/8 15,88 1,0

In airconditioners van het "split"-type die werken op R410A koelgas, wordt een driewegklep op de externe eenheid gebruikt met een naaldklep.

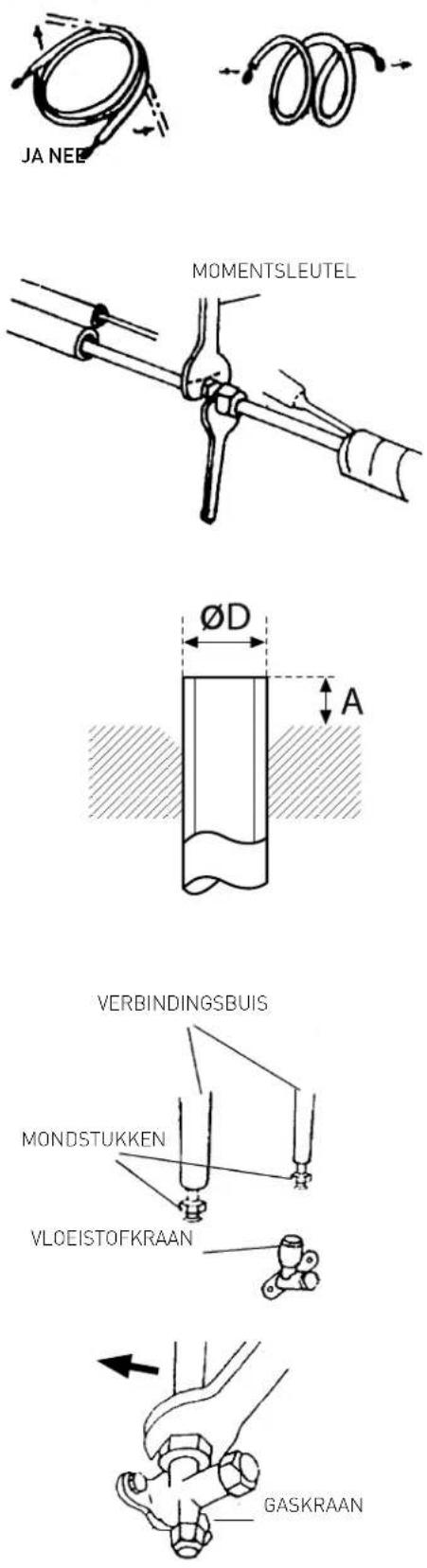

2.6 Hoe men de leidingen aansluit

1. Verwijder de afsluiters van de leidingen pas op het laatste moment, wanneer men de aansluiting legt: men moet absoluut voorkomen dat er vochtigheid of vuil kan binnendringen.
2. Als een leiding te vaak wordt gebogen, dan wordt deze hard: buig deze niet meer dan 3 keer op dezelfde plek. Rol de leiding af zonder te trekken, zoals aangegeven in de afbeelding.

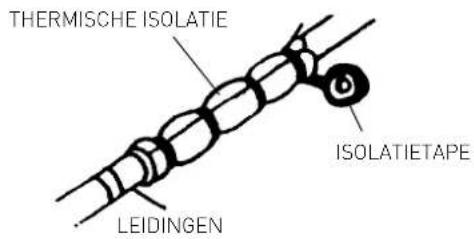

3. De isolatie van de koperen leiding moet tenminste 6 mm dik zijn.

2.7 Aansluitingen op de interne eenheid

1. Leid de electrische en andere leidingen goed langs alle bochten heen.
2. Verwijder het sluitkapje van de leidingen van de interne eenheid (controleer dat er geen vuil in zit).
3. Steek het mondstuk erin en breng de fl ens aan op het uiteinde van de aansluit-buis volgens de aanwijzingen van de tabel (voor koperen buizen):

∅ NOMINAAL	∅ EXTERN	mm DIKTE	MAAT "A" mm HANDSCHROEF	CONVENTIONELE HANDSCHROEF
				TANGVORMIG V	LINDERVORMIG
1/4 6,35	0,8 0-0,5	1,0-1,5 1,5-2,0
3/8 9,52	0,8 0-0,5	1,0-1,5 1,5-2,0
1/2 12,70	0,8 0-0,5	1,0-1,5	2,0-2,5
5/8 15,88	0,8 0-0,5	1,0-1,5 2,0-2,5

1. Verbind de buizen met gebruik van twee sleutels en let erop dat ze niet worden beschadigd. Als u niet hard genoeg aandraait, dan zullen lekkages heel waarschijnlijk het gevolg zijn. Ook als de kracht te groot is kunnen er lekkages optreden, omdat de fl ens gemakkelijk beschadigd kan worden. De veiligste manier om ze aan te draaien is om aan een kant een gewone steeksleutel te gebruiken en aan de andere kant een momentsleutel: zie in dit geval de tabel "torsie voor fl ensaansluitingen".
2. Aangeraden wordt om 50 cm buis over te laten, voor eventuele toekomstige ingrepen bij de kranen.

2.8 Aansluitingen op de externe eenheid

Schroef de mondstukken op de aansluitstukken van de externe eenheid op dezelfde manier als beschreven voor de interne eenheid.

Om lekken te voorkomen moet men bijzonder goed letten op de volgende punten:

• Schroef de mondstukken vast en wees voorzichtig dat de buizen niet beschadigd worden.
• Als u niet hard genoeg aandraait, dan zullen lekkages heel waarschijnlijk het gevolg zijn. Ook als de kracht te groot is kunnen er lekkages optreden, omdat de fl ens gemakkelijk beschadigd kan worden.
• De veiligste manier om ze aan te draaien is met gebruik van een momentsleutel: in dit geval de volgende tabellen gebruiken (voor koperen buizen)

AANDRAAIMOMENTEN VOOR FLENSVERBINDINGEN

Leiding Torsiekoppel[kgf x cm]	Overeenkomende kracht(indien men een sleutel van 20cm gebruikt)
6,35 mm (1/4") 160 - 200 polskracht
9,52 mm (3/8") 300 - 350 armkracht
12,70 mm (1/2") 500 - 550 armkracht
15.88 mm (5/8") 630 - 770 armkracht

AANDRAAIMOMENTEN VOOR DE BESCHERMINGSDOPPEN

	Aandraaimoment [Kg x cm]
Aansluitstuk voor servicedoeleinden 70-90
Beschermingsdoppen 250-300

BELANGRIJK: CONTROLE LEKKEN KOELMIDDEL

Nadat men de aansluitingen in orde heeft gemaakt moet men de kranen openen zodat het gas de leidingen vult; controleer de leidingen daarna altijd met een lekkenzoeker (risico op persoonlijk letsel door brandwonden door koudvuur).

LENGTE VAN DE LEIDINGEN

De maximale lengte voor verbindingsleidingen varieert al naar gelang de modellen. Indien men meer dan 5 m leiding heeft, moet men voor elke meter leiding een bepaalde hoeveelheid koelmiddel toevoegen. In het geval dat men de externe eenheid hoger dan de interne eenheid moet installeren en het verticale hoogteverschil meer is dan 3 m, moet men zwanehalzen in de retourleiding monteren, zodat de olie, die langs de leidingwanden naar beneden druipt, hierin kan worden opgezameld, tot deze zwanehals vol is. De olie zal de zwanehals afsluiten en vervolgens door het gas naar boven worden geschoten.

2.9 Creëer een vacuum en controleer dat er geen lekken zijn

De lucht wordt uit het circuit verwijderd met behulp van een vacuum pomp die geschikt is voor R410A.

Controleer of de vacuümpomp tot het door het controlelampje aangegeven niveau met olie gevuld is met olie en of de twee kranen op de externe eenheid dicht zijn:

1. schroef de doppen op de kranen van de twee- of driewegkleppen eraf en draai ze dan op het aansluitstuk voor onderhoudsdoeleinden;
2. sluit de vacuümpomp aan op het onderhoudsklepje op de driewegklep van de externe eenheid;
3. nadat u de betreffende kleppen van de pomp heeft geopend moet u deze starten en een tijdje laten lopen. Vacuüm zuigen gedurende ongeveer 20/25 minuten;
4. controleer of de manometer -0,101 MPa (-760 mmHg) aangeeft;
5. sluit de kranen van de pomp en schakel hem uit. Controleer of de wijzer van de manometer voor ongeveer 5 minuten niet beweegt. Als de wijzer van waarde verandert betekent het dat er ergens lucht naar binnen komt, men moet dan alle aansluitingen en de uitvoering van de procedures controle- ren, daarna weer opnieuw beginnen vanaf punt 3;
6. maak de vacuümpomp los;
7. draai de kranen van de twee- en driewegkleppen wijd open;
8. schroef de dop op de service-toegang stevig vast;
9. nadat u alle doppen heeft aangeschroefd moet u controleren of er geen gas onder de doppen uit lekt.

OPGELET:

Bescherm altijd de verbindingskabels en leidingen, omdat beschadigingen een oorzaak kunnen zijn van gaslekken (persoonlijk letsel door brandwonden door koudvuur)

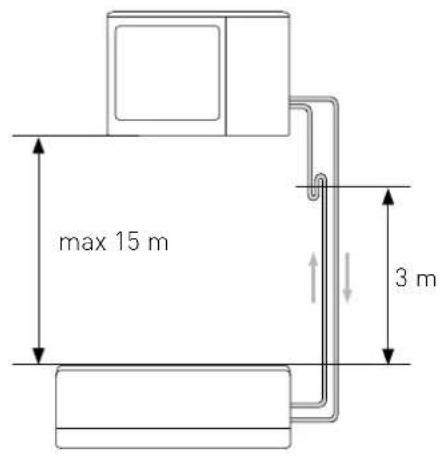

max 15 m 3 m

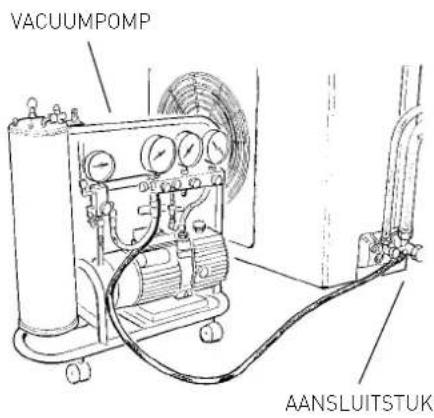

VACUUMPOMP AANSLUITSTUK

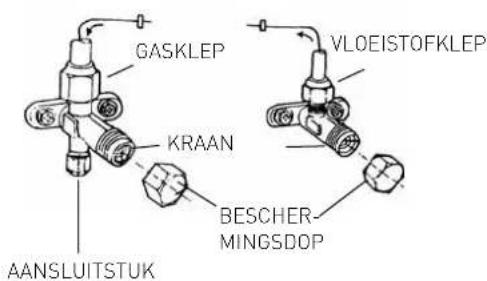

GASKLEP KRAAN AANSLUITSTUK VLOEISTOFKLEP BESCHER MINGSDOP

2.10 Bijvullen koelmiddel

Procedure om het koelmiddel in de externe eenheid weer op de juiste hoeveelheid te brengen:

1. draai de doppen van de kranen van de twee- of driewegkleppen eraf.
2. zet de airconditioner op koelen (controleer dat de compressor het doet) en laat het een paar minuten werken.
3. sluit de manometer aan
4. sluit de tweewegklep
5. als de manometer op "0" staat moet men de driewegklep sluiten en meteen de air-conditioner afzetten
6. sluit de doppen van de kleppen

MODEL	5 kW
Diameter van vloeistofl eiding	1/4"
Diameter van gasleiding	3/8"
Maximale leidinglengte met standaard vulling	2 x 7,5 m
Maximale leidinglengte (totaal / elke eenheid)*	2 x 20 m / 20 m
Standaard vulling	1,27 kg
Extra vulling met gas	15 g/m
Maximaal hoogteverschil tussen de interne eenheid en de externe eenheid**	15 m
Type koelmiddel	R410A

[*] bij maximale afstand is het rendement ongeveer 90%.

[**] met een hoogteverschil van meer dan 3 m wordt aangeraden om een zwanehals te monteren zoals in de figuur.

OPGELET:

Vul het koelmiddel voorzichtig bij en houd U aan de voorschriften die bij het koelmiddel horen, trek beschermende kleding aan en voorkom dat het gas plotseling en met kracht uit de bus of fl es, of de aansluitingen van de airconditioner zelf kan stromen.

2.11 Vulling met koelgas

Voordat men gaat vullen met koelmiddel, moet men controleren dat alle kleppen en kranen gesloten zijn.

NB: na de eerste installatie moet men de procedure van paragraaf 2.9 "vacuum maken en controleren op lekken" uitvoeren.

1. Sluit op aansluiting voor lage druk van de manometer de serviceklep aan, en de fl es met koelmiddel op de middelste aansluiting van de manometer. Open de fl es met koelmiddel en daarna ook de dop op de middelste aansluiting; draai aan de naaldklep totdat men het koelmiddel naar buiten hoort komen, daarna de naald loslaten en de dop weer aandraaien;
2. Open de kraan van de twee- en driewegklep;
3. Zet de airconditioner aan in koelmodus. Laat hem een paar minuten werken;
4. Plaats de koelgasfl es op de elektronische weegschaal en noteer het gewicht.
5. Controleer de druk op de manometer;
6. Open de knop "LOW", laat het koelmiddel geleidelijk lopen;
7. Als het in het circuit ingebrachte koelmiddel het juiste niveau van vulling bereikt (controleerbaar door het verschil in gewicht van de gasfl es), de "LOW" knop sluiten.
8. Als men de bijvuloperatie heeft voltooid moet men de bedrijfstest uitvoeren. Meet de temperatuur van de gasleiding met de speciale thermometer. De temperatuur moet tussen 5° en 8°C boven de op de manometer gemeten temperatuur in liggen, overeenkomstig de verdampingstemperatuur. Voer nu de lekproef uit door de druk te meten: sluit de manometergroep aan op de service-driewegklep. Open de twee- en driewegklep helemaal, doe de airconditioner aan en controleer met de lekkenzoeker dat er geen lekken zijn van koelmiddel. (Zijn er wel lekken, dan moet men de procedure in paragraaf 2.10"Bijvullen koelmiddel" uitvoeren);
9. Maak de manometer los van de klep en zet de airconditioner uit;
10. Maak de fl es met koelmiddel los van de manometer en sluit alle doppen.

OPGELET:

Verspreid R410A niet in de atmosfeer: R410A is een gefluoreerd gas met broeikaseffect dat onder het Verdrag van Kyoto valt, met een GWP(*)=1975.

(*) GWP,

afkorting van «Global War- ming Potential», dat wil zeg- gen het «Mondiale Vermar- mingspotentiaal» van het gas, dat betrekking heeft op het broeikaseffect.

• Voor het uitvoeren van een elektrische aansluiting controlleren of de eenheden van de stroom gehaald zijn en of de installaties waarop het apparaat aangesloten moet worden overeenstemmen met de geldende regelgeving.
• Alleen kabels met een geschikte doorsnede gebruiken.
• Maak de kabels wat langer dan nodig, dat maakt toekomstig onderhoud gemakkelijker.
• Sluit een voedingskabel nooit aan door deze doormidden te knippen, hierdoor kan men een steekvlak krijgen.
• Als de voedingskabel beschadigd is moet hij worden vervangen door de fabrikant of door diens technische servicedienst of in ieder geval door iemand met een gelijkwaardige beroepsbekwaamheid, zodat elk risico wordt voorkomen

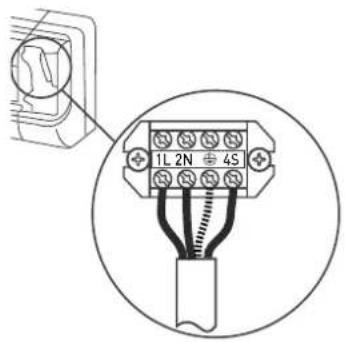

3.1 Aansluiting interne eenheid

1. Verwijder het deksel van het klemmenbord.
2. Laat de verbindingskabel interne eenheid/externe eenheid langs de achterkant van de interne eenheid lopen en maak het uiteinde van de kabel gereed.
3. Sluit de draden aan op de schroefklemmen en let daarbij op de nummering.
4. Gebruik de kabelklem die zich onder het klemmenbord voor de elektrische aansluitingen bevindt..
5. Zet de deksel weer op zijn plaats en let erop dat hij in de juiste positie staat. N.B. de verbindingskabels mogen niet in de buurt van aftakdozen, draadloze systemen voor gegevensuitwisseling (wi-fi routers) of in de buurt van andere kabels lopen.

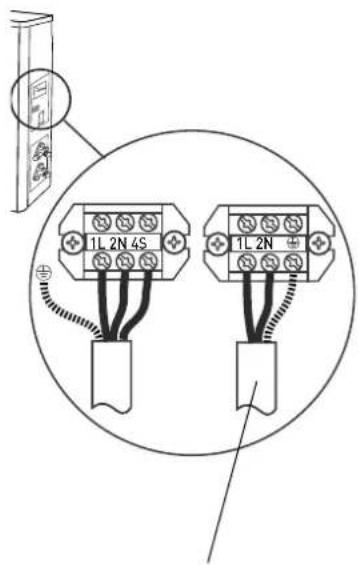

3.2 Aansluiting externe eenheid

1. Haal de deksel eraf.
2. sluit de draden aan op de schroefklemmen met gebruik van dezelfde nummering als voor de interne eenheid gebruikt is. Draai de schroeven van het klemmenbord goed aan, dan kunnen de aansluitingen later niet losraken
3. Klem de draden vast met de kabelklem.
4. Zet de deksel weer op zijn plaats en let erop dat hij in de juiste positie staat.

N.B.: strip de uiteinden van beide verbindingsdraden, zoals in de afbeelding. Let op dat de verbindingsdraden niet de leidingen of andere metalen delen aanraken.

Soorten elektrische aansluitingen

Model Voeding Type schakelaar Verbindingskabel voedingskabel
5 kW	220-240V~50Hz 16 A 4G 1,5 mm		^2	3G 1,5 mm ^2

N.B.: de elektrische verbinding tussen de interne en externe eenheid moet worden uitgevoerd met een kabel van het type H07RN-F

3.3 Aansluiting op het elektriciteitsnet

De aansluiting van het apparaat moet voldoen aan de Europese en nationale normen en moet beschermd worden door een aardlekchakelaar van 30mA.

De aansluiting op het elektriciteitsnet moet worden uitgevoerd met een vaste aansluiting (niet met een losse stekker) en voorzien worden van een meerpolige schakelaar die voldoet aan de geldende normen CEI-EN (min. afstand tussen de contactpunten 3mm, beter indien voorzien van zekeringen).

De correcte aansluiting op een deugdelijk aardsysteem is essentieel om de veiligheid van het toestel te kunnen garanderen.

1L 2N 4S

• Gereedschap gebruiken dat voor dit gebruik geschikt is.
• Bescherm altijd de verbindingskabels en leidingen, omdat beschadigingen een oorzaak kunnen zijn van gaslekken. (Persoonlijk letsel: brandwonden door afkoeling).

• Vul het koelmiddel voorzichtig bij en houd U aan de voorschriften op de veiligheidskaart die bij het koelmiddel hoort, trek beschermende kleding aan en voorkom dat het gas plotseling en met kracht uit de bus of fl es, of de airconditioner zelf kan stromen. (Persoonlijk letsel: brandwonden door afkoeling).

• Wikkel wat thermische isolatie om de verbindingsstukken van de interne eenheid en plak het vast met isolatieband.

• Maak het overtollige deel van de signaalkabel vast aan de leidingen of de externe eenheid.
• Maak de leidingen vast aan de muur (eerst thermische isolatie eromheen doen), gebruik hiervoor klembanden of plastic kanalen.
• Stop het gat in de muur, waar de leidingen doorheen lopen, dicht om regen en buitenlucht geen kans te geven binnen te komen.
• Aan de buitenkant moet men alle onbedekte leidingen isoleren, ook de kleppen.
• Als de leidingen over het plafond of in een warme en vochtige plaats moeten lopen, wikkel er dan nog meer isolatiemateriaal omheen (in de handel verkrijgbaar), om condensvorming te voorkomen.

4.1 Testen

Controleer de volgende punten:

- INTERNE EENHEID

1. Doen de toetsen ON/OFF en FAN het op normale wijze?
2. Doet de toets MODE het op normale wijze?
3. Doen de toetsen voor het instellen van de set point en van de TIMER het op normale wijze?
4. Doen alle controlelampen het?
5. Zijn de orientatiefl appen voor de lucht in orde?
   6- Wordt het condenswater op de juiste manier afgevoerd?

- EXTERNE EENHEID

1. Vibreert het apparaat gedurende bedrijf of maakt het lawaai?
2. Kunnen het geluid, de luchtstroom of de condenswaterafvoer hinder veroorzaken bij de buren?
3. Zijn er lekken van koelmiddel?

N.B.: De electronische besturing geeft het startsignaal voor de compressor pas drie minuten na het inschakelen van de spanning

THERMISCHE ISOLATIE LEIDINGEN ISOLATIETAPE

AANPASSTUK PAKKING MUUR EXTERNINTERN

OPGELET:

• Voordat men ook maar enige ingreep verricht moet men eerst controleren dat de eenheid niet meer door het net wordt gevoed
• Controleer dat de installaties waarop men de apparatuur moet aansluiten aan alle voorschriften voldoen.

CONTROLES ZONDER INSTRUMENTEN

Het functioneren in bedrijfsmodus Koeling - Controles op het oog van de interne eenheid

Symptoom Controleer Ingreep
1- Er is ijsvorming op de warmtewisse-laar van de interne eenheid.	1.A - Alleen ijsafzetting op de onderzijde van de warmtewisselaar: gaslek.1.B - IJsafzetting op alle delen van de warmtewisselaar: het luchtfi lter is verstopt.De kamertemperatuur is laag [ < 20°C].	· Zoek de lek en vul bij.· Maak het luchtfi lter schoon. Voordat men enige reinigingsoperatie uitvoert moet men de stekker eruit trekken en de eigen schakelaar afschakelen. (risico op elektrische schok).· Controleer de kamertemperatuur.
2- Er wordt geen condenswater geproduceerd.	2.A - Als de warmtewisselaar van de in-terne eenheid droog blijft en de air-conditioner trekt veel minder dan de nominale stroom dan is er een lek.	· Zoek het lek op· Vervang de warmtewisselaar.
3- De compressor doet het maar er wordt weinig gekoeld.	3.A - De warmtewisselaar van de exter-ne eenheid is verstopt of bedekt: de warmtewisseling is niet goed.3.B - De ribben van de warmtewisselaar in de externe eenheid zijn verbo-gen.	· Reinig de warmtewisselaar van de ex-terne eenheid.· Maak de ribben van de warmtewisse-laar in de externe eenheid recht.
4- De luchttemperatuur is laag maar er wordt toch maar weinig gekoeld.	4.A - Het fi lter van de interne eenheid is verstopt.4.B - De lucht circuleert binnenin de in-terne eenheid.4.C - Dimensionering van het appa-raat ongeschikt of overbelast (b.v.: warmebron, te veel mensen in de ruimte...]	· Maak het fi lter schoon..· Zorg dat de lucht vrij kan circuleren.· Vervang de machine of verhelp de oor-zaken van de overbelasting.
5- De compressor komt niet op gang.	5.A - De compressor is zeer heet: ther-mische bescherming.	· Wachten tot de temperatuur daalt.
6- De machine komt na enkele minu-ten bedrijf tot stilstand.	6.A - De ventilator van de interne een-heid is kapot.	· Vervang de motor.· Gebruik uitsluitend originele reserve-onderdelen.

ZOEKEN NAAR OORZAAK STORINGEN - elektrisch deel

Symptoom Controleer Ingreep
1- De airconditioner geeft geen teken van leven (geen lampje dat aangaat, geen biepgeluidjes), zelfs niet als men op de toets ON-OFF op de in-terne eenheid drukt.	1.A - Controleer dat er netspanning is.1.B - Controleer of de stekker goed in het stopcontact steekt.1.C - Controleer of de automatische schakelaar is afgeslagen.1.D - Controleer dat de keuzeschakelaar niet op de stopstand staat	Zorg dat de netspanning terugkomt en zorg dat alle aansluitingen in orde zijn.Steek de stekker er op de juiste manier inZet de automatische schakelaar weer op actief.Zet de keuzeschakelaar op een andere functie.
2 - De afstandsbediening doet het niet of uitsluitend van heel dichtbij.	2.A - Controleer of de batterijen van de afstandsbediening niet leeg zijn2.B - Controleer dat er geen hindernissen (gordijnen of meubels) tussen de afstandsbediening en de airconditioner zijn.2.C - Controleer dat de afstand tot de air-conditioner niet te groot is.	Vervang de batterijen.Verplaats eventueel objecten.Ga dichter bij de airconditioner staan.

Aansluitbare interne eenheden

In een fl exibel systeem is het mogelijk om verschillende types externe eenheden aan te sluiten op één enkele interne eenheid. In de volgende Tabel kunt u alle mogelijke soort- en vermogenscombinaties terugvinden van de interne units die door de fl exibele externe eenheden worden ondersteund zonder prestatieverlies. De eenheid is ook in staat te functioneren met combinaties die niet in de tabel zijn vermeld, maar in die gevallen is het niet mogelijk om een nominaal vermogen te garanderen indien niet alle interne eenheden tegelijkertijd in werking zijn.

UNITA' ESTERNAOUTDOOR UNITUNITE' EXTERNEUNIDAD EXTERNAUNIDADE EXTERNAEXTERNE EENHEID	COMBINAZIONI UNITA' INTERNEINTERNAL UNITS COMBINATIONSCOMBINAISONS UNITÉS INTERNESCOMBINACIONES UNIDADES INTERNASCOMBINAÇÕES APARELHOS INTERNOSVERMOGENSCOMBINATIES
DUAL 5 kW	2,5 + 2,5 kW 2,5 + 3,5	kW

1. Model - airconditioner
2. Merk
3. Productcode
4. Nominaal koelvermogen (W)
5. Nominaal vermogen voor verwarming (W)
6. Nominaal opgenomen vermogen koeling (MAX) (W)
7. Nominaal opgeomen vermogen verwarming (MAX) (W)
8. Voeding (V) frequentie van de netvoeding (Hz)
9. Registratienummer
10. Fabrikant
11. Koelgas
12. Hoeveelheid koelgas
13. IP beschermingsgraad
