MODE D'EMPLOI PHS1200E Futurelight

Inclus dans la livraison 67

INSTRUCTIONS DE SÉCURITÉ 68

EMPLOI SELON LES PRESCRIPTIONS 69

DESCRIPTION DE L'APPAREIL....71

Features 71

Aperçue des parties 72

INSTALLATION 74

Installer/Remplacer la lampe 74

Ajustage de la lampe....75

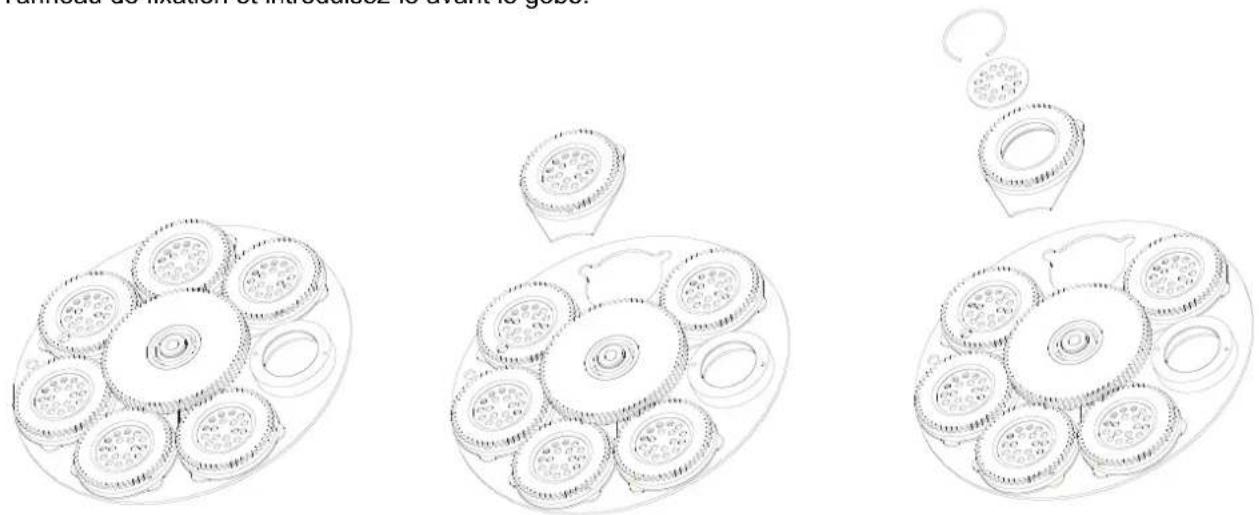

Introduire/échanger gobos 75

Bloc du transport 76

Montage du projecteur 76

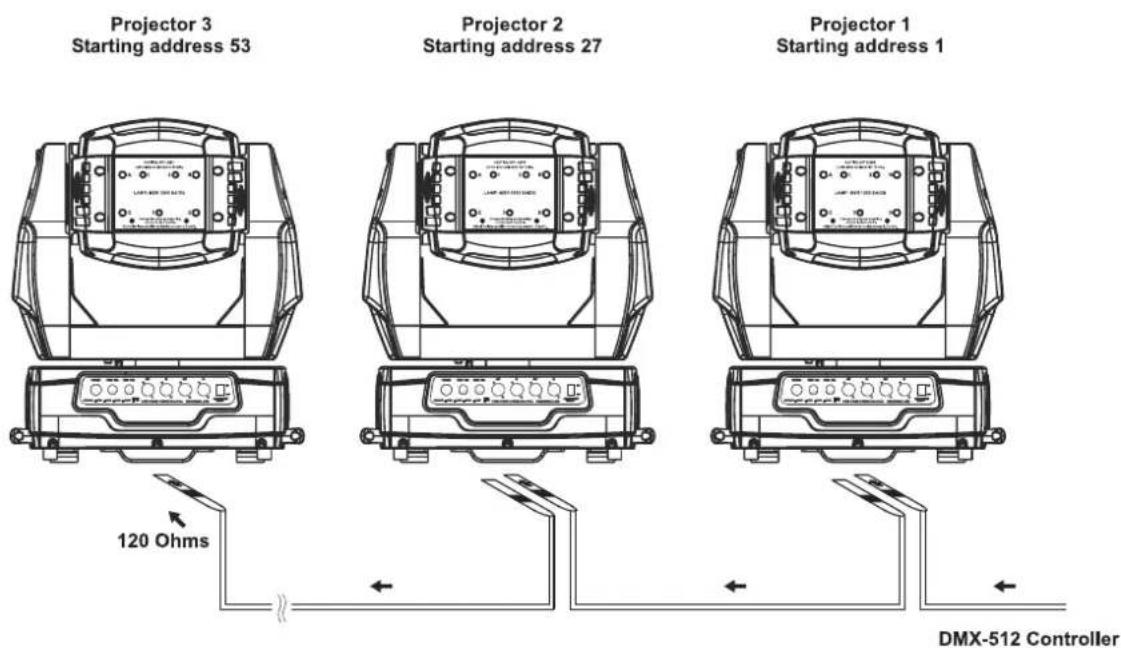

Connexions au contrôleur DMX-512 / raccord projecteur - projecteur 78

Alimentation 79

MANIEMENT 80

Opération Stand Alone 80

Contrôle par DMX 80

DMX sans fil 80

Explications des LED et des couleurs....80

Installation d'un système DMX sans fil 80

Déconnexion d'un récèpteur sans fil....81

Déconnexion de tous les connecteurs sans fil de l'émetteur.... 81

Codage du projecteur....81

Protocôle DMX 82

Control Board 87

Function Mode 89

Information 89

Lamp control 91

Personality....91

Reset function 93

Effect Adjust 93

Users mode set 93

Edit program....93

Avis d'erreur et d'information....96

NETTOYAGE ET MAINTENANCE 96

Remplacer le fusible....97

CARACTÉRISTIQUES TECHNIQUES 98

Español

INTRODUCCIÓN 99

Ce mode d'emploi est concu pour le n° d'art. 51838400

Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:

Protéger de l'humidité. Débrancher avant d'ouvrier le boîtier!

Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.

Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet appareil doit

• être suffisamment qualifiée
• suivre strictement les instructions de service suivantes
• considérer ce mode d'emploi comme faisant partie de l'appareil
• conserver le mode d'emploi pendant la durée de vie de l'article
• transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
• télécharger la version ultérieure du mode d'emploi d'Internet

INTRODUCTION

Nous vous remercions d'avoir choisi un FUTURELIGHT PHS-1200E. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples.

Sortez le PHS-1200E de son emballage et case de transport.

Inclus dans la livraison

1 Appareil
1 Mode d'emploi
1 Câble XLR m.-XLR f., 5m, symétrique, noir 3022050N
1 PHILIPS MSR 1200SA/DE GOLD SFC 10-4 750h 89313015
1 Case de transport pour 1x PHS-1200 + roues 51836869
2 FUTURELIGHT OC-1 Omega-clamp 51836995

INSTRUCTIONS DE SÉCURITÉ

ATTENTION!

Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution!

Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.

Attention:

Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.

L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service.

Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.

La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection, la tension et la fréquence de laquelle correspond exactement à plaque signalétique des l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles.

Toujours connecter la fiche secteur en dernier. Il faut inserer la fiche secteur de manière non-violente. Faites attention à une position bien fixée de la fiche secteur.

Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors de la manipulation des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains mouillées! Des mains mouillées peuvent causer des électrocutions mortelles.

Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feus ou des électrutions mortelles peuvent en résulter.

L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longeur de câble vers l'appareil, manque de quoi le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles.

Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et les câbles d'alimentation régulièrement.

En cas d'utilisation de rallonges il faut assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées.

Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagés, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur.

Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur l'extérieur de l'appareil ne doivent être enlevés que par un technicien compétent.

Français

Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un doute sur le fait que même une quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air éelvée. Même si l'appareil apparemment fonctionne toujours, il oit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles.

Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où mêmes des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques doivent entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent causer des blessures mortelles.

Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil.

Danger d'incendie! Ne jamais installer l'appareil sur des surfaces facilement inflammables (p.ex. tapis de foire)!

Attention: L'appareil produit des tétemperatures excessives!

Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.

RISQUE DE MAL!

Ne jamais regarder directement à la source de lumière, parce que des personnes sensibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)!

Tenir les enfants et les novices éloignés de l'appareil.

Ne jamais faire marcher sans surveillance.

EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un spot avec tête rotative pour créer des effets décoratifs. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos.

Cet appareil est prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres etc.

Les effets lumineux ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à autre, cela prolongera leur durée de vie.

Eviter les secousses et l'emploi de la force lors de l'installation ou de l'utilisation de l'appareil.

Il ne faut jamais lever l'appareil par la tête de projecteur, puisque autrement la mécanique pourrait être endommagée. Toujours prendre l'appareil par les poignées de transport.

Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Assurez-vous que l'appareil ne puisse pas être touché ou renversé. Il en va de votre propre sécurité et de celle d'autrui.

L'appareil ne doit pas être utilisé ou stocké dans un environnement humide, dans lequel on doit s'attendre à des projections d'eau, de la pluie, de l'humidité ou du brouillard. L'humidité ou une humidité de l'air très élevée peut réduire l'isolation et mener à des électrocutions mortelles. Lors de l'utilisation de machines à fumée il faut faire attention à ce que l'appareil ne soit jamais exposé directement au jet de fumée et qu'il soit mis en service au moins à 0,5 m de distance d'une machine de fumée. L'espace doit être seulement saturé de fumée de sorte qu'il a ait encore une bonne vue d'au moins 10 m.

Français

Il faut que la température ambiante soit comprise entre -5^ C et +45^ C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple).

Lorsqu'une température ambiante est de +45° C l'humidité relative atmosphérique ne doit pas dépasser 50 %.

Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la mer.

N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage, séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur).

Le symbole Ⓐ---m ^¶ indique la distance minimale des objets illuminés. Ne jamais prendre une distance endessous de la valeur entre la sortie de lumière et la surface à illuminer!

Seulement installer l'appareil sur des surfaces non enflammables. Afin d'assurer une ventilation optimale, il est nécessaire de laisser un espace d'au moins 50 cm autour de l'appareil. Veuillez respecter que des objects sensibles à la chaleur puissent être corroyés ou endommagés à cause de la chaleur émise.

Lors de l'installation du projecteur, du démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée.

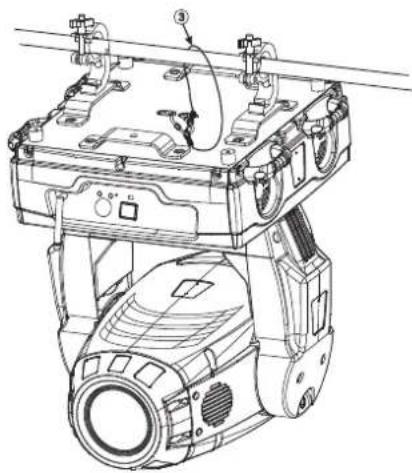

Pour le montage par dessus de la tête (hauteur de montage >100 cm), il faut toujours fixer l'appareil avec une élingue de sécurité appropriée. Il faut accrocher l'élingue de sécurité aux fixations prévues à cet effet. Ne jamais accrocher l'élingue de sécurité aux poignées de transport!

N'utilisez l'appareil qu'après vous êtes assuré que le boîtier est bien fermé et toutes les vis nécessaires ont été complètement fixées.

Il ne faut jamais allumer la lampe, si la lentille d'objectif ou les couvercles de boîtier ont été enlevé, puisqu'il éeiste un danger d'explosion aux lampes à décharge et il se produit un rayonnement ultraviolet fort, qui peut causer des brûlures.

La température maximale ambiante T_a=45^ C ne doit pas être dépassée.

N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.

Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage.

Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil.

Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie.

Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, explosion de lampe, chute etc.

DESCRIPTION DE L'APPAREIL

Features

• Avec ballast électronique
• Avec récepteur DMX sans fil intégré pour contrôle par W-DMX
• Puissance extrême de 1200 W
• Système multi lens pour des projections extèmement claires et acérés
• Mélange de couleurs CMY pour variations de couleurs illimitées
• Roue de couleurs motorisée avec 4 filtres de couleurs dichroïques différentes + blanc et additionellement avec filtre correcteur de CTB et filtre UV
• Roue de couleurs peut être équippée avec des couleurs et/ou gobos individuels
• Effet "rainbow" bidirectionnel à vitesse variable
• Macros de couleur et gobo préprogrammées
• Correction de la témperature de couleur variable gâce au filtre CTO
• Filtre frost en continu pour fading de la projection
• Slot In système de gobo pour échanger les gobos sans outils
• Deux roues de gobos avec 5 gobos rotatifs et ouverts
• Avec fonction "gobo shake"
• Tous les gobos peuvent être échangés avec les autres
• Roue d'effets avec prisme à 2 facettes, à 3 facettes, à 5 facettes, à 3D rotatives et ouverts
• Les prismes effectuent une rotation bidirectionnelle et à vitesse réglable, indexer des prismes
• Fonction macro pour combinaisons entre roue de gobo rotatif et prisme rotatif
• Roue d'animation pour effet de flamme
• Foyer motorisée
• Dimmeur méchanique
• Zoom motorisée
• Iris réglable en continu
• Effets de pulses préprogrammées pour iris/dimmeur/shutter
• Effet stroboscopique avec 1 à 10 flashes par seconde via shutter
• Effet stroboscopique par hasard
• Rayon lumineux avec 17^ - 32^ angle de rayonnement
  • Affichage LCD en couleur
• Fonction ESDC (Easy Service Data Check): Control Board avec mémoire tampon pour voir les heures de fonctionnement etc.
• Control Board avec affichage LCD et encoder pour ajuster l'adresse DMX start, Pan-/Tilt-Reverse, programmes, Reset, contrôle de la lampe, affichage des heures de fonctionnement
• Software-update possible grâce aux accessoires optionnelles
• Maniement par DMX ou Stand Alone avec fonction "Master/Slave"
• 64 scènes préprogrammées au Program Run pour maniement Stand Alone
• Numéro de scène au Program Run peut être changé individuellement
• Possibilité d'éditer les scène au Program Run via Control Board ou contrôleur externe et de les mémoriser
• 8 programmes préprogrammés peuvent être activés grâce au contrôleur DMX
• Contrôlé par le son grâce au microphone intégré
  • Correction de la position automatique
  • Résolution 8 ou 16 bit
• Lampe déjà installée et ajustée de l'usine
• Contrôlable via DMX-512 par chaque contrôleur DMX standard

Français

Aperçue des parties

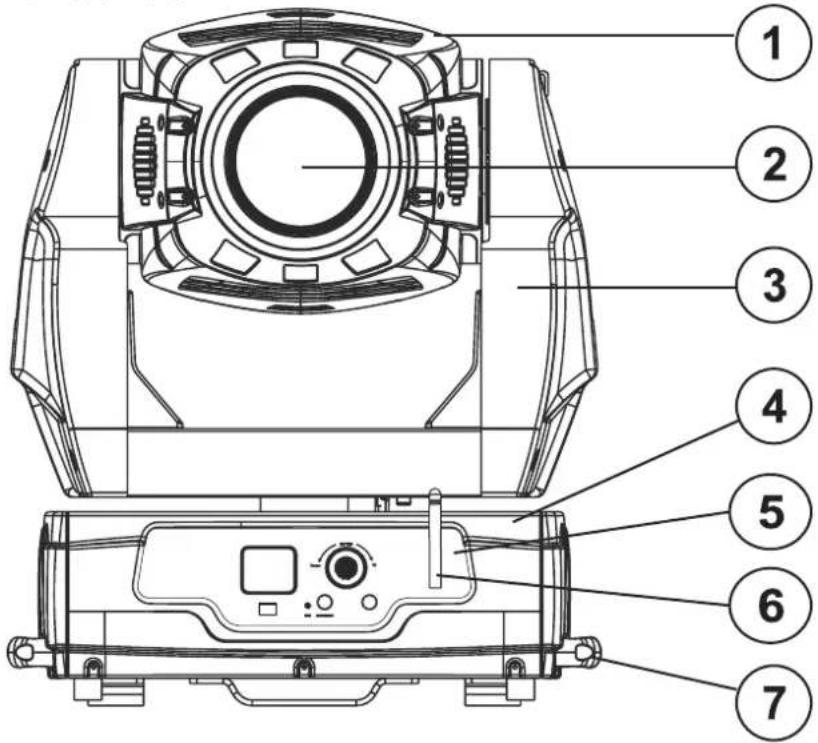

Panneau frontal

1. Tête rotatif
   2.Objectif
2. Bras rotatifs
3. Base
4. Control Board
5. Antenne de DMX
6. Poignée de transport

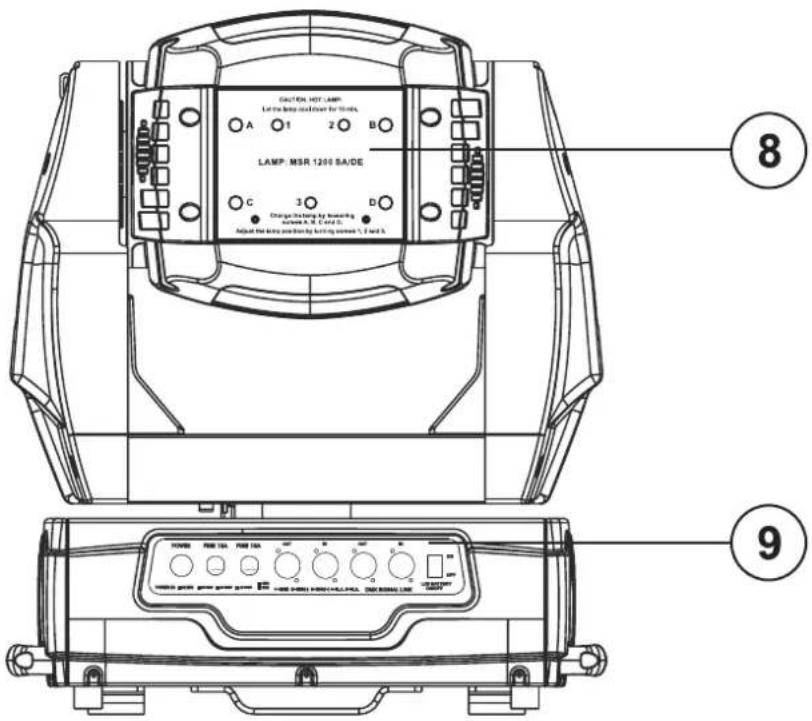

Dos de l'appareil

1. Systeme de lampé
2. Panneau de connexion

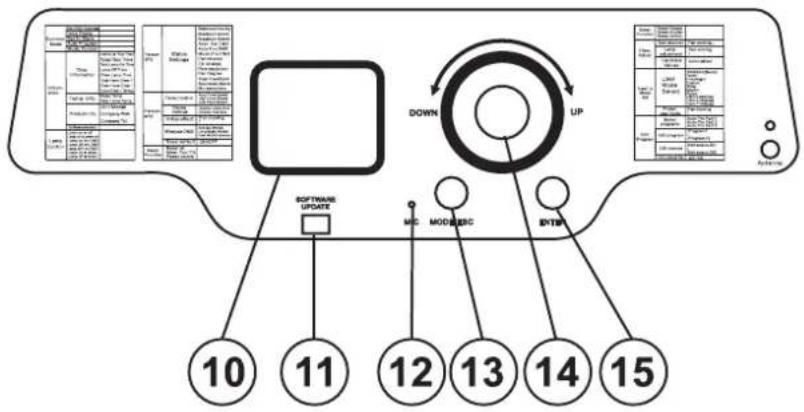

Control Board

10 11 12 13 14 15 DOWN UP SOFTWARE UPDATE MOD. BSC BTRM

1. L'affichage LCD
2. Douille Update
3. Microphone
4. Touche Mode/Esc
5. Encoder
6. Touche Enter

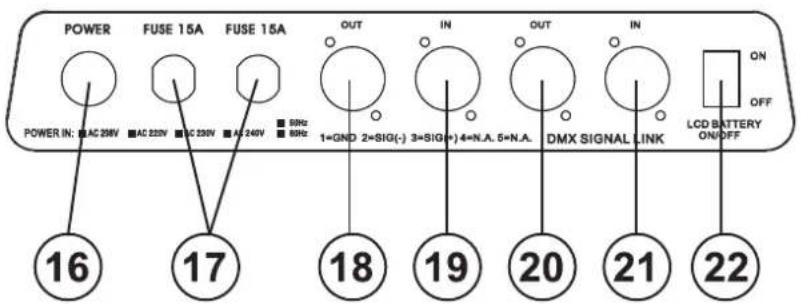

Panneau de connexion

POWER FUSE 15A FUSE 15A OUT IN OUT IN ON OFF LCD BATTERY ON/OFF POWER IN: AC 250V AC 230V AC 230V AC 240V 1=GND 2=SIG(-) 3=SIG(+) 4=N.A. 5=N.A. DMX SIGNAL LINK 16 17 18 19 20 21 22

1. Douille d'alimentation
2. Porte-fusible
3. Sortie DMX 3-pôle
4. Entrée DMX 3-pôle
5. Sortie DMX 5-pôle
6. Entrée DMX 5-pôle
7. Batterie LCD ON/OFF

INSTALLATION

Installer/Remplacer la lampe

DANGER DE MORT!

Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation!

Pour l'installation, vous avez besoin d'une lampe MSR 1200 SA/DE.

La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).

ATTENTION!

La lampe doit être remplacée lorsqu'elle a été endommagée ou déformée par la chaleur!

La durée de vie indiquée par le fabriquant ne doit jamais être dépassée. C'est pour cette raison que vous devez notez avec précaution les heures de fonctionnement de la lampe ou controller le compteur d'heures régulièrement et remplacer la lampe à temps.

La lampe usée est à conserver dans un récipient de protection et à manipuler avec précaution.

La lampe utilisée a une température moyenne de 600° C.

Avant le remplacement de l'ampoule, toujours laisser refroidir (env. 10 minutes) celle-ci et débrancher l'appareil.

Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant.

Ne pas utiliser des ampoules d'une puissance supérieure, la température dégagée par celles-ci étant trop haute pour cet appareil. En cas de non respect de cette consigne, la garantie n'est plus valable.

Procédure:

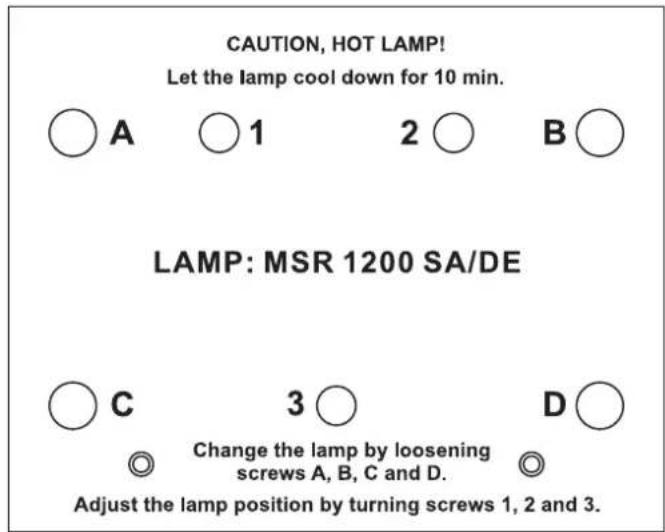

Pas 1: Dévissez les vis de fixation A, B, C, D du système de lampe et retirez-le.
Pas 2: Quand vous remplacez une lampe, retirez la lampe défectueuse avant.
Pas 3: Insérez la lampe dans le porte-lampe.
Pas 4: Replacez le système de lampe et vissez les vis de fixation.
Pas 5: Ajustez la lampe comme décrit sous Ajustage de la lampe.

Ne jamais mettre l'appareil sous tension avant que le boîtier ne soit refermé.

Français

Ajustage de la lampe

Le porte-lampe de l'appareil est ajusté à l'usine. Comme les lampes à utiliser diffèrent d'un fabricant à l'autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe.

Allumez la lampe, ouvriez le shutter et l'iris, ajustez l'intensité du dimmeur à 100 % et directionnez le rayon de lumière sur une surface plane (mur). Centrez le "Hot Spot" (la partie la plus claire du rayon de lumière) avec les 3 vis „1, 2, 3“ Tournez un vis pour mover le Hot Spot sur l'image projeté. Si vous ne pouvez pas voir un Hot Spot, ajustez la lampe jusqu'à ce que la lumière soit repartie de manière uniforme.

Si le Hot Spot semble trop clair, vous pouvez affaiblir son intensité en mouvant la lampe plus proche au réflecteur. A cette fin, tournez les vis „1, 2, 3“ pour ¼ tours dans le sens des aiguilles

d'une montre, jusqu'à ce que la lumière soit repartie de manière uniforme.

Si la lumière semble plus clair au bord extérieur du rayon qu'au centre, la lampe se trouve trop proche au réflecteur. Dans ce cas, éloignez la lampe du réflecteur en tournant les vis „1, 2, 3“ pour ¼ tours dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la lumière soit repartie de manière uniforme et le rayon semble assez clair.

Introduire/échanger gobos

DANGER DE MORT! Toujours débrancher l'appareil avant de introduire les gobos!

Quand vous voulez utiliser des formes et dessins différents comme le gobos standards, ou quand vous voulez échanger gobos, procédez de la manière suivante:

ATTENTION! Ne jamais dévisser les vis des gobo rotatifs. Autrement les paliers ouvrients!

Rémovez l'anneau de fixation avec un outil approprié. Rétirez le gobo et insérez le nouveau gobo. Pressez l'anneau de fixation et introduisez-le avant le gobo.

Slot In système de gobo pour échanger les gobos sans outils. Introduire/échanger les gobo selon la description faite ci-dessus.

Bloc du transport

Le PHS-1200E dispose de deux blocs du transport pour éviter d'avaries sur l'appareil.

Veuillez réspecter: Vous deviez débloquer les blocs du transport avant de prendre l'appareil en service!

Arrêtage TILT:

Tournez les deux arrêtages sur la tête du projecteur de Lock à Unlock. Maintenant, vous pouvez mouver la tête du projecteur dans la direction Y.

Tournez l'arrêtage au-dessus du bras du projecteur de Lock à Unlock. Maintenant, vous pouvez mouver la tête du projecteur dans la direction X.

Lock ←→ Un-lock

Avant de transporter l'appareil, tournez tous les arrêtages de Unlock à Lock.

Montage du projecteur

DANGER DE MORT!

Quand installer l'appareil, il faut considerer les instructions de EN 60598-2-17 et des normes nationales réspectives! L'installation est à faire effectuer par un installateur agréé!

Les dispositifs de suspension du projecteur doivent être construites et conceptionnés de telle manière qu'ils puissent supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible.

L'installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de capture approprié. Cette deuxième suspension doit être conceptionnée et installée de telle manière qu'en cas de défaut de la suspension principale aucun part de l'installation ne puisse tomber.

Pendant le montage, l'adaptation et le démontage, la présence inutile dans le secteur de surfaces de mouvement, sur des ponts d'illumination, sous des place de travail surélevées ainsi que près d'autres aires de danger est interdite.

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés par des experts.

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l'épreuve de réception.

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.

Français

Procédure:

Dans le cas idéal, le projecteur devrait être installé en dehors du secteur de présence de personnes.

IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D'EXPERIENCE. Ceci comprend (mais n'est pas limitée seulement) des calculations pour la définition de la capacité de charge, le matériel d'installation utilisé et des inspections de sécurité régulières du matériel utilisé et du projecteur. N'essayez jamais à procéder à une installation vous-même, si vous ne disposez pas d'une telle qualification, mais en commissionnez un installateur professionnel. Des installations incorrectes peuvent causer des blessures et/ou l'endommagement de propriété.

Il faut installer le projecteur en dehors du secteur d'opération à la main de personnes.

Si le projecteur doit être décroché du plafond ou de poutres élevés, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installez le projecteur de manière qu'il puisse osciller librement dans l'espace.

Attention: En tombant, les projecteurs peuvent causer des blessures considérables! En cas de doutes concernant la sécurité d'une forme d'installation possible, NE PAS installer le projecteur!

Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du projecteur.

DANGER D'INCENDIE!

Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)!

ATTENTION!

N'installez le projecteur que par deux crochets appropriés. Svp observez de même les indications d'installation sur le côté bas de l'unité de base.

Veillez à ce que l'appareil soit bien fixé. Assurez-vous que l'attache soit robuste et stable.

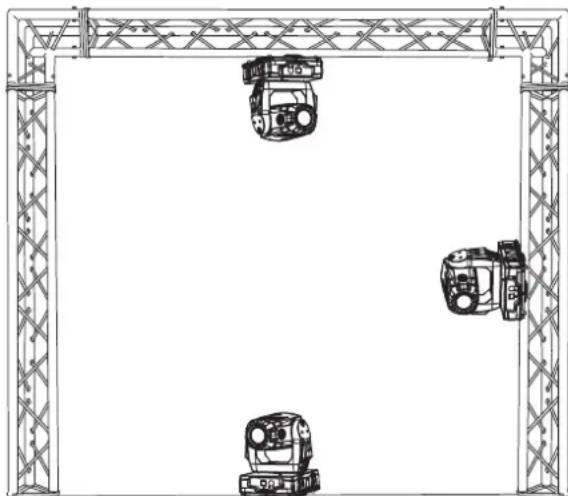

L'appareil peut être mis directement au sol ou être installé dans chaque position possible dans le Trussing, sans changer ses caractéristiques fonctionnels.

La base de projecteur peut être installée de deux manières différentes.

Pour le montage par dessus de la tête (hauteur de montage >100 cm), il faut toujours fixer l'appareil avec une élingue de sécurité appropriée.

Vous ne devez utiliser que des élingues de sécurité conformément à DIN 56927, des maillons de raccordement rapide conformément à DIN 56926, des manilles conformément à DIN EN 1677-1 et des BGV C1 carabines. Basé sur les derniers règlements concernant la sécurité des travailleurs (p. ex. BGV C1, BGI 810-3),

les élingues de sécurité, les maillons de raccordement rapide, les manilles et les carabines doivent être suffisamment dimensionnés et correctement appliqués.

Notez, s'il vous plaît, que lors montage par dessus de la tête dans le domaine publique et commercial il faut respecter une abondance de règlements qui ne peuvent être mentionnés ici que par extraits. L'opérateur est responsable de se procurer lui-même les règlements de sécurité en vigueur et de les observer!

Le fabricant n'est pas responsable des dégâts causés par des installations incorrectes et des préventions de sécurités insuffisantes!

Français

Accrochez l'élingue de sécurité dans le trou prévu à cette effet dans la base et le trussing ou un point de fixation stable. Accrochez le fin à au maillon de connection fileté et serrez bien la vis de fixation.

La distance de chute maximale est de 20 cm.

Une élingue de sécurité déjà utilisée ou défectueuse ne doit jamais être réutilisée.

DANGER DE MORT!

Avant la première mise en marche, l'installation doit être contrôlé par un organisme agréé!

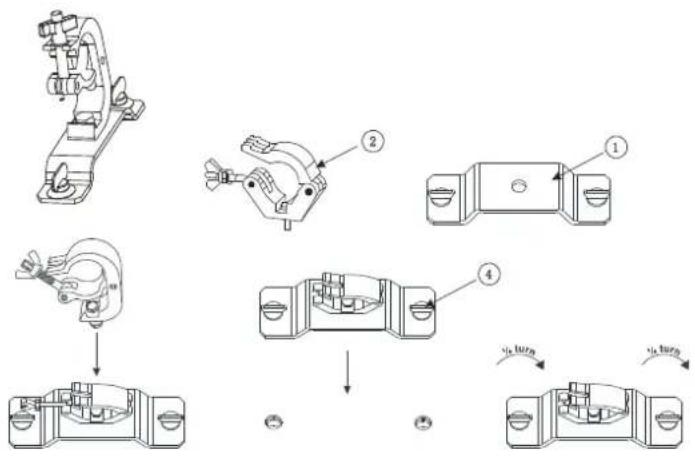

(1) Fixations Omega
(2) Crochet
(3) Élingue de sécurité
(4) Cerrage Quick-Lock

Visser les crochets avec un vis M12 à la fixation Omega.

Insérez les deux cerrages Quick-Lock de la première fixation dans les trous dans la base. Fixez les cerrage Quick-Lock. Installez la deuxième fixation Omega.

Connexions au contrôleur DMX-512 / raccord projecteur - projecteur

Faites attention que les câbles n'aient pas de contact entre eux. Il se peut autrement que les appareils ne fonctionnent pas correctement.

Ne pas oublier que l'adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d'emploi du contrôleur utilisé

Le raccord entre le contrôleur et l'appareil ainsi qu'entre les appareils doit être effectué avec un câble gainé bipolaire. Raccord XLR 3 ou 5 pôles.

Occupation de la connection XLR:

Sortie DMX
Douille XLR encastrable:

Entrée DMX
Fiche XLR encastrable:

Sortie DMX
Douille XLR encastrable:

Entrée DMX
Fiche XLR encastrable:

1: Masse
2: Signal (−) 3: Signal (+)

Quand vous utilisez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX. Quand vous voulez connecter des contrôleurs DMX avec des sorties DMX différentes, il est nécessaire d'utiliser des câbles d'adaptation.

Connector une chaîne DMX serielle:

Connectez la sortie DMX du première appareil de la chaîne avec l'entrée DMX de l'appareil prochaine. Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient connectés.

Attention: Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de termination. Braser une résistance de 120 Ω sur la prise XLR entre Data (-) et Data (+) et l'attacher dans la sortie DMX du projecteur ultérieur.

Alimentation

Branchez l'appareil avec la fiche au secteur.

L'occupation des câbles de connection est:

Câble Pin International
Brun Phase L
Bleu Neutre N
Jaune/Vert Terre

La terre doit être connecté!

Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle.

Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L'installation doit être equipped avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 mA.

Français

MANIEMENT

Le PHS-1200E commençera à fonctionner dès que vous le brancherez au secteur. Durant le Reset (réinitialisation), les moteurs s'ajusteront automatiquement et l'appareil sera prêt à fonctionner après.

Opération Stand Alone

En mode Stand Alone, vous pouvez utiliser le PHS-1200E sans contrôleur. Débranchez le PHS-1200E du contrôleur et appelez le programme interne:

Veuillez suivre les instructions sous Control Board, Fonctions, menu Program Run.

Contrôle par DMX

Vous pouvez contrôler les projecteurs individuels grâce à votre contrôleurs DMX. Chaque canal DMX a une occupation différente avec des caractéristiques différentes. Les canaux DMX individuels et leur caractéristiques se trouvent dans le chapitre Protocôle DMX.

DMX sans fil

Pour la transmission de données sans fil, vous avez besoin d'un contrôleur DMX, d'un émetteur sans fil et un ou plusieurs appareils avec récepteur DMX sans fil intégré.

Quand un appareil avec récepteur DMX sans fil intégré est connecté avec un contrôleur DMX par câble, l'appareil est contrôlé par le contrôleur cablé et pas par l'émetteur sans fil.

Attention: Quand l'appareil avec récepteur DMX sans fil intégré est contrôlé par l'émetteur sans fil, ne jamais connecter un contrôleur cablé! Sinon danger d'interférences.

Le récepteur DMX dispose d'une fonction de memoire interne. Quand vous mettez l'appareil hors de service et en service, le récepteur sans fil se connecte automatiquement à l'émetteur sans fil.

Explications des LED et des couleurs

Emetteur sans fil Statut LED

Rapides clignotements rouges et verts: le mode de connexion, tous les récêpteurs sans fil se connectent. Le vert est en permanence allumé: le signal DMX est présent et est envoyé. Lents clignotements rouges et verts: il n'y a pas de signal DMX. La connexion sans fil reste maintenue.

Le récèpteur sans fil Statut LED

Le rouge éclaire en permanence: pas de connexion à l'émetteur sans fil (libre). Rapides clignotements rouges et verts: le mode de connexion, le récèpteur sans fil se connecte à l'émetteur sans fil. Le vert brille en permanence: le récèpteur sans fil est connecté à l'émetteur sans fil. Le signal DMX est présent et commence. Lents clignotements rouges et verts: il n'y a pas de signal DMX. La connexion sans fil reste maintenue.

Installation d'un système DMX sans fil

1. Reliez le contrôleur DMX et l'émetteur sans fil
2. Connectez le contrôleur DMX à l'émetteur sans fil et le récèpteur sans fil ou bien l'appareil avec le récèpteur sans fil intégré.
3. Pressez et maintenez moins de 3 secondes la touche Function de l'émetteur sans fil. Les LED rouges et vertes de l'émetteur et du récèpteur éclairent durant 5 à 10 secondes. Dès que le signal du DMX est transmis les LED vertes de l'émetteur et du récèpteur brillent en permanence. Lorsqu'il n'y a pas de signal, les LED rouges et vertes de l'émetteur et du récèpteur clignotent lentement.
4. Dirigez l'appareil grâce à votre contrôleur DMX.

Français

Déconnexion d'un récèpteur sans fil

La façon de procéder à la déconnexion dépend de l'appareil employé. Les projecteurs FUTURLIGHT avec récèpteur sans fil intégré sont déconnectés grâce au Control Board, de menus Set-WDMX-Rest.

Le récèpteur sans fil FUTURLIGHT WDR-1 se déconnecte de la manière suivante: Pressez et maintenez plus de 5 secondes la touche Function du récèpteur sans fil. Dès que le récèpteur sans fil est déconnecté, la LED rouge du récèpteur éclaire en permanence.

Déconnexion de tous les connecteurs sans fil de l'émetteur

Pressez et maintenez durant au moins 5 secondes la touche Function de l'émetteur sans fil. Dès que le récèpteur sans fil est déconnecté, la LED rouge du récèpteur éclaire en permanence.

Codage du projecteur

L'unité de contrôle du PHS-1200E permet de coder l'adresse initiale DMX des projecteurs. L'adresse initiale est le premier canal à partir le projecteur répond au contrôleur DMX.

Lorsque vous codez l'adresse initiale au canal 27, le PHS-1200E occupera les canaux 27 à 52.

Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX.

Lorsque deux ou plus projecteurs PHS-1200E sont codés à la même adresse initiale, ils fonctineront synchronement.

Tournez l'encoder pour coder l'adresse initiale DMX. Maintenant, vous pouvez commencer avec le maniement via votre contrôleur DMX.

Attention:

Après avoir mis l'appareil sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il n'y a pas de signaux DMX à la douille entrée DMX, l'affichage clignote.

Cette situation est possible quand:

-la fiche XLR (câble avec les signaux DMX du contrôleur) n'est pas connectée à l'entrée d'appareil

-le contrôleur est mis hors tension ou défectueux

-le câble ou le connecteur es défectueux ou le câble de signal n'est pas connecté correctement avec l'entrée

Attention:

Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de 120 Ω. La résistance est nécessaire pour un fonctionnement correcte des projecteur.

Français

Protocôle DMX

Canal de contrôle 1 - Mouvement horizontal (Pan) (dans un angle de 630°)

Les mouvements horizontaux de la tête (PAN) sont contrôles par le régulateur.

Ajuster la tête peu à peu en poussant lentement le régulateur (0-255, 128-center).

Vous pouvez arrêter la tête à la position désirée.

Canal de contrôle 2 - Mouvement vertical (Tilt) (dans un angle de 265°)

Les mouvements verticaux de la tête (TILT) sont contrôles par le régulateur.

Ajuster la tête peu à peu en poussant lentement le régulateur (0-255, 128-center).

Vous pouvez arrêter la tête à la position désirée.

Canal de contrôle 3 - Vitesse du mouvement Pan/Tilt

Decimal Hexad. Percentage S/F Caractéristique
0	225	00 E1	0%	88% F	Vitesse	diminuante
226	235	E2	EB	89%	92%	S	Blackout au mouvement Pan/Tilt
236	245	EC	F5	93%	96%	S	Blackout au changement des couleurs/gobos
246	255	F6	FF	96%	100%	S	Pas de fonction

Canal de contrôle 4 - Roue de couleurs

Changement linéaire des couleurs selon le mouvement du régulateur.

Vous pouvez arrêter le changeur de couleur à la position désirée.

Decimal Hexad. Percentage S/F Caractéristique
0	17	00	11	0%	7%	S	Ouvert/blanc
18	35	12	23	7%	14%	S	Rouge
36	53	24	35	14%	21%	S	Bleu foncé
54	71	36	47	21%	28%	S	Vert
72	89	48	59	28%	35%	S	Jaune foncé
90	107	5A	6B	35%	42%	S	CTB (Transformation à bleu)
108	127	6C	7F	42%	50%	S	Filtre UV
128	187	80	BB	50%	73%	F	Effet "Rainbow" avant à vitesse diminuante
188	193	BC	C1	74%	76%	S	Pas de rotation
194	255	C2	FF	76%	100%	F	Effet "Rainbow" retour à vitesse croissante

Canal de contrôle 5 - Cyan

Decimal Hexad. Percentage S/F Caractéristique
0	255	00	FF	0%	100%	F	Cyan (0= blanc, 255= cyan)

Canal de contrôle 6 - Magenta

Decimal Hexad. Percentage S/F Caractéristique
0	255	00	FF	0%	100%	F	Magenta (0= blanc, 255=magenta)

Canal de contrôle 7 - Jaune

Decimal Hexad. Percentage S/F Caractéristique
0	255	00	FF	0%	100%	F	Jaune (0= blanc, 255=jaune)

Canal de contrôle 8 - CTO (Transformation à l'orange)

Decimal Hexad. Percentage S/F Caractéristique
0	255	00	FF	0%	100%	F	CTO (0= blanc, 255=CTO)

Canal de contrôle 9 - Vitesse CMY et dimmeur

Decimal Hexad. Percentage S/F Caractéristique

0

255

00

FF

0%

100%

F

Vitesse

maximale à minimale

Canal de contrôle 10 - Macros des couleurs CMY

Decimal Hexad. Percentage S/F Caractéristique

0	7 00	07 0%	3%	S Neutre
8	15	08	0F	3%	6%	S	Macro 1
16	23 10	17	6%	9%	S Macro 2
24	31	18	1F	9%	12%	S	Macro 3
32	39	20	27	13%	15%	S	Macro 4
40	47	28	2F	16%	18%	S	Macro 5
48	55	30	37	19%	22%	S	Macro 6
56	63	38	3F	22%	25%	S	Macro 7
64	71	40	47	25%	28%	S	Macro 8
72	79	48	4F	28%	31%	S	Macro 9
80	87	50	57	31%	34%	S	Macro 10
88	95	58	5F	35%	37%	S	Macro 11
96	103	60	67	38%	40%	S	Macro 12
104	111	68	6F	41%	44%	S	Macro 13
112	119	70	77	44%	47%	S	Macro 14
120	127	78	7F	47%	50%	S	Macro 15
128	135	80	87	50%	53%	S	Macro 16
136	143	88	8F	53%	56%	S	Macro 17
144	151	90	97	56%	59%	S	Macro 18
152	159	98	9F	60%	62%	S	Macro 19
160	167	A0	A7	63%	65%	S	Macro 20
168	175	A8	AF	66%	69%	S	Macro 21
176	183	B0	B7	69%	72%	S	Macro 22
184	191	B8	BF	72%	75%	S	Macro 23
192	199	C0	C7	75%	78%	S	Macro 24
200	207	C8	CF	78%	81%	S	Macro 25
208	215	D0	D7	82%	84%	S	Macro 26
216	223	D8	DF	85%	87%	S	Macro 27
224	231	E0	E7	88%	91%	S	Macro 28
232	239	E8	EF	91%	94%	S	Macro 29
240	247	F0	F7	94%	97%	S	Macro 30
248	255	F8	FF	97%	100%	S	Random CMY

Canal de contrôle 11 - Roue de gobos rotatifs, gobo shake 1

Decimal Hexad. Percentage S/F Caractéristique

0	14 00	0E	0%	5%	S Ouvert
15	29	0F	1D	6%	11%	S	Gobo 1
30	44	1E	2C	12%	17%	S	Gobo 2
45	59	2D	3B	18%	23%	S	Gobo 3
60	74	3C	4A	24%	29%	S	Gobo 4
75	89	4B	59	29%	35%	S	Gobo 5
90	109	5A	6D	35%	43%	F	Gobo 1 shake à vitesse croissante
110	129	6E	81	43%	51%	F	Gobo 2 shake à vitesse croissante
130	149	82	95	51%	58%	F	Gobo 3 shake à vitesse croissante
150	169	96	A9	59%	66%	F	Gobo 4 shake à vitesse croissante
170	189	AA	BD	67%	74%	F	Gobo 5 shake à vitesse croissante
190	255	BE	FF	75%	100%	F	Roue de gobos avec rotation permanente et à vitesse croissante

Français

Canal de contrôle 12 - Indexer les gobos rotatifs, rotation 1

Decimal Hexad. Percentage S/F Caractéristique
0	127	00 7F	0%	50% S	Indexer	les gobos
128	187	80 BB	50%	73% F	Rotation en avant des gobos à vitesse diminuante
188	193	BC C	1 74%	76% S	Pas de rotation
194	255	C2	FF	76%	100%	F	Rotation en retour des gobos à vitesse croissante

Canal de contrôle 13 - Roue de gobos rotatifs, gobo shake 2

Decimal Hexad. Percentage S/F Caractéristique
0	14	00	0E	0%	5%	S	Ouvert
15	29	0F	1D	6%	11%	S	Gobo 1
30	44	1E	2C	12%	17%	S Gobo 2
45	59	2D	3B	18%	23%	S Gobo 3
60	74	3C	4A	24%	29%	S Gobo 4
75	89	4B	59	29%	35%	S	Gobo 5
90	109	5A	6D	35%	43%	F	Gobo 1 shake à vitesse croissante
110	129	6E	81	43%	51%	F	Gobo 2 shake à vitesse croissante
130	149	82	95	51%	58%	F	Gobo 3 shake à vitesse croissante
150	169	96	A9	59%	66%	F Gobo 4 shake à vitesse croissante
170	189	AA	BD	67%	74%	F	Gobo 5 shake à vitesse croissante
190	255	BE	FF	75%	100%	F	Roue de gobos avec rotation permanente et à vitesse croissante

Canal de contrôle 14 - Indexer les gobos rotatifs, rotation 2

Decimal Hexad. Percentage S/F Caractéristique
0	127	00 7F	0%	50% S	Indexer	les gobos
128	187	80 BB	50%	73% F	Rotation en avant des gobos à vitesse diminuante
188	193	BC C	1 74%	76% S	Pas de rotation
194	255	C2	FF	76%	100%	F	Rotation en retour des gobos à vitesse croissante

Canal de contrôle 15 - Roue d'animation pour effet de flamme

Decimal Hexad. Percentage S/F Caractéristique
0	7	00	07	0%	3%	S	Ouvert
8	127	08	7F	3%	50% F	Rotation en avant à vitesse diminuante
128	135	80	87	50%	53% S Pas de rotation
136	255	88	FF	53%	100%	F	Rotation en retour à vitesse croissante

Canal de contrôle 16 - Roue de prisme

Decimal Hexad. Percentage S/F Caractéristique
0	25	00	19	0%	10%	S	Ouvert
26	51	1A	33	10%	20%	S	Prisme à 2 facettes
52	77	34	4D 20%	30%	S Prisme à 3 facettes
78	103	4E	67	31%	40%	S	Prisme à 5 facettes
104	127	68 7F		41%	50%	S Prisme à 3D
128	135	80 87		50%	53%	S Macro 1
136	143	88 8F		53%	56%	S Macro 2
144	151	90 97		56%	59%	S Macro 3
152	159	98 9F		60%	62%	S Macro 4
160	167	A0	A7	63%	65%	S	Macro 5
168	175	A8	AF 66%	69%	S Macro 6
176	183	B0	B7	69%	72%	S	Macro 7
184	191	B8	BF 72%	75%	S Macro 8
192	199	C0	C7 75%	78%	S Macro 9

Français

200	207	C8	CF	78%	81%	Macro	10
208	215	D0	D7	82%	84%	Macro	11
216	223	D8	DF	85%	87%	Macro	12
224	231	E0	E7	88%	91%	Macro	13
232	239	E8	EF	91%	94%	Macro	14
240	247	F0	F7	94%	97%	Macro	15
248	255	F8	FF	97%	100%	$ Macro	16

Canal de contrôle 17 - Indexer le prisme rotatifs, rotation

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	127	00	7F	0%	50%	S	Indexer le prisme
128	187	80	BB	50%	73%	F	Rotation en avant du prisme à vitesse diminuante
188	193	BC	C1	74%	76%	S	Pas de rotation
194	255	C2	FF	76%	100%	F	Rotation en retour du prisme à vitesse croissante

Canal de contrôle 18 - Foyer

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	255	00	FF	0%	100%	F	Ajustement graduel de proche à loin

Canal de contrôle 19 - Zoom graduel

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	255	00	FF	0%	100%	F	Ajustement graduel de petit à grand

Canal de contrôle 20 - Iris

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	191	00	BF	0%	75%	F	Diamètre max. à min.
192	223	C0	DF	75%	87%	F	Effet de pulse ouverture à vitesse diminuante
224	255	E0	FF	88%	100%	F	Effet de pulse fermeture à vitesse croissante

Canal de contrôle 21 - Shutter, Strobe

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	31	00	1F	0%	12%	S	Shutter fermé
32	63	20	3F	13%	25%	S	Pas de fonction (Shutter ouvert)
64	95	40	5F	25%	37%	F	Effet stroboscopique à vitesse croissante
96	127	60	7F	38%	50%	S	Pas de fonction (Shutter ouvert)
128	159	80	9F	50%	62%	F	Effet pulse en sequences
160	191	A0 BF	63%	75% $	Pas de fonction (Shutter ouvert)
192	223	C0	DF	75%	87%	F	Effet stroboscopique par hasard à vitesse croissante
224	255	E0	FF	88%	100%	S	Pas de fonction (Shutter ouvert)

Canal de contrôle 22 - Inténsité dimmeur

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	255	00	FF	0%	100%	F	Ajustement continue de l'inténsité du dimmeur de 0 à 100 %

Canal de contrôle 23 - Frost

Decimal		Hexad.		Percentage		S/F	Caractéristique
0	191	00	BF	0%	75%	F	Frost de 0 à 100 %
192	223	C0	DF	75%	87%	F	Effet de pulse ouvrent à vitesse diminuante
224	254	E0	FE	88%	100%	F	Effet de pulse fermeture à vitesse croissante
255	255	FF	FF	100%	100%	F	100 % frost

Français

Canal de contrôle 24 - Lampe, reset, programmes internes

Decimal Hexad. Percentage S/F Caractéristique
0	31	00	1F	0%	12%	S	Changeur de couleur normale, recherche de position dépendant à la distance
32	63	20	3F	13%	25%	S	Changeur de couleur à chaque position, recherche de position dépendant à la distance
64	79 40	4F	25%	31% S	Allumer	la lampe
80	85 50	55	31%	33% S	All motor reset
86	87 56	57	34%	34% S	Scan motor reset
88	89 58	59	35%	35% S	Colors motor reset
90	91 5A	5B	35%	36% S	Gobos motor reset
92	93 5C	5D	36%	36% S	Shutter & Dimmer motor reset
94	95 5E	5F	37%	37% S	Other motor reset
96	111	60	6F	38%	44%	S	Programme interne 1 (Edit Program Scene 1 - 8)
112	127	70	7F	44%	50%	S	Programme interne 2 (Edit Program Scene 9 - 16)
128	143	80	8F	50%	56%	S	Programme interne 3 (Edit Program Scene 17 - 24)
144	159	90	9F	56%	62%	S	Programme interne 4 (Edit Program Scene 25 - 32)
160	175	A0	AF	63%	69%	S	Programme interne 5 (Edit Program Scene 33 - 40)
176	191	B0	BF	69%	75%	S	Programme interne 6 (Edit Program Scene 41 - 48)
192	207	C0	CF	75%	81%	S	Programme interne 7 (Edit Program Scene 49 - 56)
208	223	D0	DF	82%	87%	S	Programme interne 8 (Edit Program Scene 57 - 64)
224	239 E0 EF		88%	94% $ Éteindre la lampe
240	255	F0	FF	94%	100%	S	Contrôle par la musique

Canal de contrôle 25 - Mouvement Pan avec résolution 16 Bit

Canal de contrôle 26 - Mouvement Tilt avec résolution 16 Bit

Français

Control Board

L'unité de contrôle offre plusieurs fonctionnalités, comme par exemple, ajuster l'adresse DMX, l'allumer ou éteindre la lampe, commencer le programme intégré ou redémarrer.

Pressez la touche Mode/Esc pour accéder au menu principal. Tournez l'encodeur pour vous déplacer dans le menu principal. Pressez la touche Enter pour confirmer la sélection. Tournez l'encodeur pour modifier la sélection. Pressez la touche Enter pour confirmer la sélection. Vous pouvez quitter chaque mode avec la touche Mode/Esc. Les différentes fonctions sont décrites ci-dessous.

Valeurs prédéterminées gris.

	Menu princ. Sous-menu Affichage Fonction
Function Mode	Set DMX address A001~ AXXX			Codage de l'adresse DMX
	Value display PAN Moving ... Affichage valeur		DMX
	Set to Slave	Slave 1, Slave 2, Slave 3		Ajustement Slave
	Auto program Master/Alone			Program Run automatique
	Music control Master/Alone			Program Run contrôlé par le son
Information	Time information	Individual run time XXXX		Heures d'appareil temporaires
		Total run time XXXX Heures d'appareil
		Total lamp on time XXXX Heures de lampe
		Lamp off time XXXX		Heures de lampe temporaires
		Clear lamp time	ON/OFF	Retablir les heures de lampe
		Total fans clear t. XXXX (days)		Le temps d'utilisation du ventilateur depuis le dernier nettoyage (jours)
		Clear fans clear t. ON/OFF		Mettre à 0 le temps depuis le dernier nettoyage
		Fans clear t. setup	OFF/250 (days)	L'intervalle entre les nettoyages du ventilateur (jours)
	Temp. Info.	Base Temp	XX°C	Température système
		Near lamp Temp	XXX°C	Température intérieure
	Product Info.	Unit model		Type
		Company WEB		Internet
		Company Tel		Téléphone
	Software version	Display ... Ver. 1.0 ...		Software version de chaque IC
Lamp Control	Lamp on or off ON/OFF			Commuter la lampe
	Lamp on by power on	ON/OFF		Allumer la lampe par interrupteur secteur
	Lamp on via DMX	ON/OFF		Allumer la lampe par DMX
	Lamp off via DMX	ON/OFF		Eteindre la lampe par DMX
	Lamp off if no DMX	OFF, OFF~19M		Eteindre la lampe quand pas de DMX
	Lamp on at temp.	45 °C, 20-79C		Allumer la lampe par la temperature
	Lamp off at temp.	130 °C, 80-139C		Eteindre la lampe par la temperature

Français

Personality	Status settings	Blackout moving ON/OFF		Commuter les fonctions DMX Blackout avec mouvement PAN /TILT ou changement des couleurs/gobos on ou off
		Blackout colors ON/OFF
		Blackout gobos ON/OFF
		Addr. via DMX ON/OFF		Codage de l'adresse DMX par contrôleur
		Run if no DMX Auto/Music/Close/Hold		Auto mode quand pas de DMX
		Battery Charge ON/OFF		Battery charger
		PAN reverse ON/OFF		PAN/TILT reverse
		TILT Reverse ON/OFF
		Fine resolution ON/OFF		Commuter la resolution de 16 bit à 8 bit
		PAN degree 630/540		Ajuster l'angle PAN 630° ou 540°
		Movement feedback ON/OFF		Calibrer PAN/TILT automatiquement
		Movement speed Movement speed 1~4		Choisir la vitesse PAN/TILT
		Mic sensitivity	70%, 0~99%	Sensibilité du microphone
	Fans Control	Auto fans speed		Ajuster le ventilateur
		High fans speed
		Low fans speed
	Display settings	Display close time 05 M, 02-59 Eteindre l'affichage
		Display intensity	70%, 50~99%	Intensité d'affichage
	Initial effect	PAN Moving ...	PAN Moving=XXX ...	Ajustement de la position initiale
	Wireless DMX	Activate WDMX		Activer W-DMX
		De-activate WDMX		Désactiver W-DMX
		Rest WDMX Memory		Déconnecter le récèpteur d'émetteur
	Reset default ON/OFF			Retablir la configuration par défaut
Reset function	Reset All			Reset tous moteurs
	Reset PAN/TILT			Reset only PAN/TILT
	Reset Colors			Reset couleurs/CMY + CTO
	Reset Gobos			Reset Gobos
	Reset Shutter			Reset only shutter et/o dimmer
	Reset Others			Reset d'autre moteurs
Effect Adjust	Test channel	PAN Moving ...		Test des fonctions
	Lamp adjustment	PAN Moving ...	PAN Moving=XXX ...	Ajuster la lampe
	Calibrate values	--Password--Color wheel ...	Password=XXX Color wheel=XXX	Calibration des roues d'effets.Mot de passe = 050
User's Mode Set	User mode select	XXXXXX (Band)F, E, S, M, R,User mode A,User mode B,User mode C		User mode pour ajuster l'ordre des canaux
	Preset user mode	PAN Moving ...	PAN Mov. = CH01 ...	Preset User modes

Français

Edit Program	Select programs	Auto Pro Part 1Auto Pro Part 2Auto Pro Part 3	Progr. 1- 10Progr. 1- 10Progr. 1- 10	Program 1Program 2Program 3	Sélection du programme pour l' Auto Run
	Edit program	Program 1:Program 10	Program TestStart stepEnd step	("Step XX")Startstep=xxxEndstep=xxx	Test des programmesDéroulement duprogrammeEnregistrer et quitter
	Edit scenes	Edit scene 001:Edit scene 250	Pan,Tilt, ...--SceneTime--Input by outside	Pan=XXXTIME=XX.XS	Sauvegarder et quitterAjuster des scènes manuellement
	Auto scenes Rec. XXX~XXX				Enregistrer des scènes automatiquement

Function Mode

Codage de l'adresse initiale

Cette fonction permet d'ajuster l'adresse initiale DMX grâce au Control Board.

• Choississez "Set DMX address" en tournant l'encoder.
• Pressez la touche Enter et ajustez l'adresse initiale en tournant l'encoder.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.

Affichage du valeur DMX

Cette fonction permet d'afficher le valeur DMX de chaque canal. L'affichage indique automatiquement le canal avec un changement du valeur DMX.

Ajustement Slave

Cette fonction permet de définer l'appareil comme slave. Vous pouvez choisir entre 3 programmes Slave différents. Pour plus d'information consultez „Edit Program“ - „Select Programs“

Program Run automatique

La fonction "Auto program" permet d'appeler le programme interne. Vous pouvez définer le programme sous "Select program". Vous pouvez définer le numéro de steps sous "Edit program". Vous pouvez éditer les scènes individuelles sous "Edit scenes". Vous pouvez appeler les scènes automatiquement, c'est à dire avec le step-time ajusté. Le choix „ALONE“ signifie le mode Stand Alone et „MASTER“ que l'appareil est défini comme Master.

Contrôle par le son

La fonction "Music control" permet d'appeler le programme interne. Vous pouvez appeler les scènes contrôlé par le son. Le choix „ALONE“ signifie le mode Stand Alone et „MASTER“ que l'appareil est défini comme Master.

Information

Time information

Heures de fonctionnement d'appareil temporaires

Cette fonction permet d'afficher les heures de fonctionnement d'appareil. L'affichage indique "XXXX", "X" signifie le numéro d'heures. Dans le cas d'arrêt le compteur est mis à 0.

Heures de fonctionnement d'appareil

Cette fonction permet d'afficher les heures de fonctionnement d'appareil. L'affichage indique "XXXX", "X" signifie le numéro d'heures.

Heures de fonctionnement de la lampe

Cette fonction permet d'afficher les heures de fonctionnement de la lampe. L'affichage indique "XXXX", "X" signifie le numéro d'heures.

Français

Temps de fonctionnement de la lampe temporaire (en minutes)

Cette fonction permet d'afficher les heures de fonctionnement de la lampe. L'affichage indique "XXXX", "X" signifie le nombre de minutes. Le temps sera mis à 0 si la lampe est éteinte.

Retablir les heures de fonctionnement de la lampe

Cette fonction permet de retablir les heures de fonctionnement de la lampe. S.v.p. effectuez cette fonction après chaque changement de la lampe.

• Choississez “Clear lamp time” en tournant l’encoder.
• Tournez l'encoder, l'affichage indique "ON" ou "OFF".
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.

Le temps d'utilisation du ventilateur (jours) depuis le dernier nettoyage

Cette fonction permet d'afficher le nombre de jours depuis le dernier nettoyage du/des ventilateur/filtre de poussière. L'affichage indique "XXXX", "X" signifie le nombre de jours.

Mettre à 0 le temps d'utilisation du ventilateur

Cette fonction permet de mettre à 0 le temps d'utilisation (jours) du ventilateur. S.V.P. effectuez cette procédure après chaque nettoyage du/des ventilateur/filtre de poussière.

• Choisissez "Clear fans clear t." en tournant l'encoder.
• Tournez l'encodeur, l'affichage indique "ON" ou "OFF".
• Pressez la touche Enter pour confirmer.
• Pressez la touche Mode/Esc pour retourner au menu principal.

L'ajustement des intervalles entre les nettoyages du ventilateur souhaité

Cette fonction permet de choisir l'intervalle souhaité entre les nettoyages du/des ventilateur/filtre de poussière. Vous pouvez choisir entre OFF et 250 jours. Nous conseillons de nettoyer le/les des ventilateur/filtre de poussière chaques 90 jours.

• Choisissez "Fans clear t. setup" en tournant l'encoder.
• Pressez la touche Enter; l'affichage indique "OFF
• Pressez la touche Enter pour confirmer.
• Pressez la touche Mode/Esc pour retourner au menu principal.

- Tournez l'encodeur jusqu'au nombre de jours souhaité ou "OFF" sinon.

Temp. Info.

Température système

L'affichage indique la température système dans la base (proche de l'affichage LCD) en dégrée Celsius.

Température intérieure

L'affichage indique la température intérieure dans la tête (proche du filtre CMY) en dégrée Celsius.

Product Info.

L'affichage indique l'information du produit comme type, numéro de série, Internet, téléphone.

Software version

Cette fonction permet d'afficher le software version de l'appareil.
- Choississez “Software version” en tournant l’encoder.
- Pressez la touche Enter, l'affichage indique "V-X.X", "X.X" indique le numéro de la version, p.ex. "V-1.0". "V-2.6" etc.
- Pressez la touche Mode/Esc pour retourner au menu principal.

Français

Lamp control

Commuter la lampe

Cette fonction permet d'allumer et éteindre la lampe grâce à l'unité de contrôle.

• Choississez "Lamp on or off" en tournant l'encoder.
• Pressez l'encoder, l'affichage indique "ON" ou "OFF".
• Tournez l'encoder pour choissiser "ON" pour allumer la lampe, ou "OFF" pour l'éteindre.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.

Allumer la lampe par interrupteur secteur

Cette fonction permet de programmer l'appareil de façon que la lampe s'allume automatiquement dès que vous mettez l'appareil sous tension. Choisissez "ON" si la lampe doit s'allumer automatiquement, "OFF" si la lampe doit rester éteinte.

Allumer la lampe par DMX

Cette fonction permet d'allumer la lampe grâce au contrôleur externe (canal DMX no. 24, valeur 64-79).

Tournez l'encoder pour choissiser "ON" quand vous voulez activer cette fonction ou "OFF" sinon.

Eteindre la lampe par DMX

Cette fonction permet d'éteindre la lampe grâce au contrôleur externe (canal DMX no. 24, valeur 224-239).

Tournez l'encoder pour choissiser "ON" quand vous voulez activer cette fonction ou "OFF" sinon.

Eteindre la lampe si pas de DMX

Cette fonction permet d'éteindre la lampe quand il n'y a pas de signal DMX. L'appareil éteint la lampe automatiquement quand il n'y a pas de signal DMX.

Allumer la lampe en fonction de la temperature.

Cette fonction permet d'ajuster à quelle température l'appareil allume la lampe après avoir éteint la lampe automatiquement. Tournez l'encoder pour choisir la température désirée entre 10° et 59° C.

Eteindre la lampe en fonction de la temperature.

Cette fonction permet d'ajuster à quelle température l'appareil éteint la lampe automatiquement. Tournez l'encoder pour choisir la température désirée entre 80° et 139° C. La température d'utilisation normale doit être intérieure à 90° C. La température supérieure à 90 peut provoquer l'arrêt de la fonctionnement de la lampe. Assurez-vous que la température ambiante ne dépasse pas 45° C pour garantir la désurchauffe suffisante.

Personality

Status settings

Blackout par PAN-/TILT-mouvement

Cette fonction permet de commuter les fonctions DMX Blackout avec mouvement Pan/Tilt on ou off (canal DMX no. 3, valeur 226-235).

Blackout par le changement de couleurs/gobos

Cette fonction permet de commuter les fonctions DMX Blackout avec changement des couleurs/gobos on ou off (canal DMX no.3, valeur 236-245).

Codage de l'adresse DMX par contrôleur

Cette fonction permet d'ajuster l'adresse initiale DMX grâce au contrôleur externe.

• Choississez "Addr. via DMX" en tournant l'encoder.
• Pressez l'encoder, l'affichage indique "ON" ou "OFF".
• Tournez l'encoder pour choissiser "ON" quand vous voulez activer cette fonction ou "OFF" sinon.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.
• Sur le contrôleur, ajustez le valeur DMX du canal 1 sur "7".
• Ajustez le valeur DMX du canal 2 sur "7" ou "8". Quand la sélection est "7" vous pouvez ajuster l'adresse initiale entre 1 et 255. Quand la sélection est "8" vous pouvez ajuster l'adresse initiale entre 256 et 511.
• Ajustez le valeur DMX du canal 3 sur l'adresse initiale désirée. Quand vous voulez ajuster l'adresse initiale 57, ajustez le valeur DMX du canal 1 sur "7", canal 2 sur "7" et canal 3 sur "57". Quand vous voulez

Français

ajuster l'adresse initiale 420, ajustez le valeur DMX du canal 1 sur "7", canal 2 sur "8" et canal 3 sur "164" (256+164=420).

- Attendez c. 20 secondes et l'appareil effectuera un reset. Après, la nouvelle adresse initiale est ajustée.

Auto mode quand pas de DMX

La fonction "Run if no DMX" permet d'appeler des modes différents quand il n'y a pas de signal DMX.

• Choisissez "Close, Hold, Auto ou Music if no DMX" en tournant l'encoder.
• Pressez la touche Enter; l'affichage indique"ON" ou "OFF".
• Tournez l'encodeur jusqu'à "ON" pour activir cette fonction, "OFF" pour désactiver.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.

Close if no DMX

La fonction "Close if no DMX" permet de fermer le shutter et d'ajuster l'appareil à la position central quand il n'y a pas de signal DMX. Ce mode correspond à l'ajustement Auto if no DMX = OFF et Music if no DMX = OFF.

Hold if no DMX

La fonction "Hold if no DMX" permet de maintener le dernier programme DMX quand il n'y a pas de signal DMX.

Auto if no DMX

La fonction "Auto if no DMX" permet d'appeler le programme interne quand il n'y a pas de signal DMX.

Music if no DMX

La fonction "Music if no DMX" permet d'appeler le programme interne quand il n'y a pas de signal DMX.

Pan reverse

Cette fonction permet d'invertir le mouvement Pan.

Tilt reverse

Cette fonction permet d'invertir le mouvement Tilt.

Commuter la resolution de 16 bit à 8 bit

Cette fonction permet de commuter la resolution de l'appareil de 16 bit à 8 bit.

• Choississez "Fine resolution" en tournant l'encoder.
• Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
• Tournez l'encoder pour choisir “ON” pour ajuster 16 bit ou “OFF” pour ajuster 8 bit. Les canaux PAN Fine et TILT Fine seront déactivés.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal

Ajuster l'angle PAN 630° ou 540°

Cette fonction permet d'ajuster l'angle PAN.

• Choisissez "Pan degree" en tournant l'encodeur
• Pressez la touche Enter, l'affichage indique "630".
• Tournez l'encodeur pour choisir "630" ou "540".
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal

Calibrer PAN/TILT automatiquement

Cette fonction permet de calibrer le mouvement PAN et TILT sur le positions initiales correctes.

Ajuster la vitesse PAN/TILT

Cette fonction permet de définir la vitesse PAN/TILT. Vous pouvez choisir entre 4 modes différents.

Sensibilité du microphones

Cette fonction permet d'ajuster le sensibilité du microphone souhaité entre 0 et 99%.

• Choisissez "Mic sensitivity" en tournant l'encoder.
• Pressez la touche Enter, l'affichage indique"70 %".
• Tournez l'encodeur pour choisir la sensibilité souhaité.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal

Français

Ajuster le véntilateur

Cette fonction permet d'ajuster le véntilateur

Configuration d'affichage

Eteindre l'affichage

Cette fonction permet d'éteindre l'affichage dans 2 jusqu'à 59 minutes. Tournez l'encoder pour choisir le temps souhaité.

Intensité d'affichage

Cette fonction permet d'ajuster l'intensité de l'affichage entre 50% et 99%. Tournez l'encoder pour choisir l'intensité souhaitée.

Ajustement de la position start

Cette fonction permet d'ajuster la position start du canal respectif.

Wireless DMX

A partir de l'usine, ce projecteur est preparé pour la transmission de données sans fil (W-DMX). Quand vous voulez désactiver DMX sans fil, tournez l'encoder pour choissiser „De-activate WDMX“ ou „Rest“ pour déconnecter le récèpteur d'émetteur.

Reset function

Cette fonction permet d'effectuer un Reset grâce à l'unité de contrôle. Choississez les différents fonctions Reset en tournant l'encoder.

Retablir à la configuration initiale

Cette fonction permet de retablir l'appareil à la configuration initiale. Tous les ajustements soient retablis sur la valeur prédéterminée à l'usine (gris). Toutes scènes mémorisées soient perdues.

Effect Adjust

Test des fonctions

Cette fonction permêt de contrôler la fonction (correcte) de chaque canal.

Ajuster la lampe

Cette fonction permet d'ajuster la lampe grâce à l'unité de contrôle. Quand cette fonction est activée, tous les effets sont déactivés, le shutter est ouvert et l'intensité du dimmeur est 100 %. Grâce aux fonctions différents, vous pouvez centrer le rayon et l'ajuster.

Calibration des roues d'effets

Cette fonction permet de calibrer les positions correctes des roues d'effets. Le mot de passe pour cette fonction est „050“.

Users mode set

User mode

User mode pour ajuster l'ordre des canaux.

Preset User mode

User mode pour ajuster l'ordre des canaux (preset).

Edit program

Sélection du programme pour Auto-programme

Cette fonction permet de sélectionner le programme désiré pour l' Auto Run.

Editer un programme

Cette fonction permet d'éditer des programmes internes.

Français

Editer une scène

Cette fonction permet d'éditer des scènes specifiques.

Enregistrer scènes automatiq.

L'appareil dispose d'un DMX-recorder interne avec lequel vous pouvez transmettre les scènes programmées avec votre contrôleur DMX à l'appareil. Ajustez les no. des scènes désirées en tournant l'encoder (de – à). Maintenant quand vous appelez les scènes sur votre contôleur, elles sont automatiquement transmises à l'appareil.

Information supplementaire:

L'appareil Master peut envoyer aux appareils Slave 3 groupes de données différents. Cela signifie qu'un appareil Master peut démarrer 3 unité Slave avec un programme différent pour chaqune. L'unité Master envoie les 3 parties de programme enchainées.

L'appareil Slave reçoit les données de l'appareil Master vers le groupe auquel il appartient. Par exemple, un appareil Slave est enregistré comme „Slave 1“ à travers le menu „Set to Slave“, alors il recevra „Auto Program Part 1“ envoyé par l'appareil Master. L'appareil Slave enregistré comme „Slave 2“ recevra „Auto Program Part 2“.

Pour commencer un programme Auto effectuez les procédures suivantes:

1. Enregistrer comme Slave
2. Choisissez "Function Mode" en tournant l'encoder.
3. Pressez la touche Enter pour confirmer la sélection.
4. Choisissez "Set to slave" en tournant l'encoder.
5. Pressez la touche Enter pour confirmer la sélection.
6. Tournez l'encodeur jusqu'à "Slave 1", "Slave 2" ou "Slave 3".
7. Pressez la touche Enter pour confirmer la sélection.

8. Pressez la touche Mode/Esc pour retourner au menu principal.

9. Lancement du programme automatique

10. Choisissez "Function Mode" en tournant l'encoder.

11. Pressez la touche Enter pour confirmer la sélection.
12. Choisissez "Auto Programm" en tournant l'encoder.
13. Pressez la touche Enter pour confirmer la sélection.
14. Tournez l'encodeur pour choisir "Master" ou "Alone". Le choix „ALONE" signifie le mode Stand Alone et „MASTER" que l'appareil est défini comme Master.
15. Pressez la touche Enter pour confirmer la sélection.

16. Pressez la touche Mode/Esc pour retourner au menu principal.

17. Le choix du programme pour l'Auto Pro Part

18. Choisissez "Edit program" en tournant l'encoder.

19. Pressez la touche Enter pour confirmer la sélection.
20. Choisissez "Select programs" en tournant l'encoder.
21. Pressez la touche Enter pour confirmer la sélection.
22. Tournez l'encoder, pour configurer "Auto Pro Part 1", "Auto Pro Part 2" ou "Auto Pro Part 3" ainsi que le programme Slave qui doit être envoyé. Le choix „Part 1“ signifie que l'unité Slave doit effectuer le même programme que les unités Master.
23. Pressez la touche Enter pour confirmer la sélection.
24. Pressez la touche Mode/Esc pour retourner au menu principal.

Français

4. Le choix du programme pour l'Edit Program

• Choisissez "Edit program" en tournant l'encoder.
• Pressez la touche Enter pour confirmer la sélection.
• Choisissez "Edit program" en tournant l'encoder.
• Pressez la touche Enter pour confirmer la sélection.
• Tournez l'encoder, pour choisir le programme spécifique désiré. Cette fonction permet d'éditer des scènes dans le programme.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.

5. Marquage automatique des scènes

• Choisissez "Edit program" en tournant l'encoder.
• Pressez la touche Enter pour confirmer la sélection.
• Choisissez "Edit scenes" en tournant l'encoder.
• Pressez la touche Enter pour confirmer la sélection.
• Tournez l'encoder, pour choisir le numéro de la scène désirée. On peut programmer 250 scènes au maximum.
• Pressez la touche Enter pour confirmer la sélection.
• Tournez l'encoder, pour donner la valeur désirée.
• Pressez la touche Enter pour confirmer la sélection.
• Pressez la touche Mode/Esc pour retourner au menu principal.

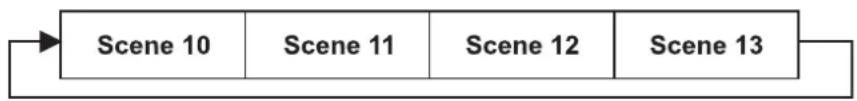

Exemple:

Programme 2 contient les scènes: 10, 11, 12, 13.

Programme 4 contient les scènes: 8, 9, 10.

Programme 6 contient les scènes: 12, 13, 14, 15, 16.

Auto Pro Part 1 est Programm 2.

Auto Pro Part 2 est Programm 3.

Auto Pro Part 3 est Programm 6.

Le 3 groupes des Slaves executent l'Auto Programm dans les intervalles de temps donnés, comme il est illustré sur la figure:

Part 1:

Avis d'erreur et d'information

Quand vous mettre l'appareil en service, il fait un Reset. Quand l'affichage indique un avis d'erreur, il y a un erreur sur un ou plusieurs canaux. L'avis d'erreur signifique le canal réspectif.

Quand l'affichage indique p.ex. "Color Wheel", ça signifique un erreur sur la roue de couleurs. Quand il y a autres erreurs sur canaux différents, les avis d'erreur clignote 5 fois dans l'affichage, après l'appareil fait un Reset. Quand les avis d'erreur apparaîent 3 fois, l'appareil detecte quand il y a plus de 3 erreurs. Quand il y a 3 erreurs ou plus, l'appareil ne fonctionne pas sans erreurs, quand il y a moins de 3 erreurs, seulement les canaux avec erreur ne fonctionne sans erreurs.

L'avis d'erreur respectif est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). Le feature du canal respectif n'est pas à la position correcte.

Les avis d'erreur différents sont:

PAN Moving Yellow COLOR GOBO Rotation 2 Stepless zoom TILT Moving CTO COLOR Prism Strobe COLOR Wheel Rotation GOBO 1 Prism Rotation Fire wheel Cyan COLOR GOBO Rotation 1 Focus error Magenta COLOR Rotation GOBO 2 Iris

NETTOYAGE ET MAINTENANCE

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l'épreuve de réception.

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.

Entre autres, il faut respecter particulièrement les points suivants:

1) Tous les vis avec lesquelles l'appareils ou des parties de l'appareil sont montés, doivent être fixément serrées et ne doivent pas être corrodées.
2) Au boîtier, aux fixations et au lieu de montage (plafond, fixations pour une installation sur un niveau moins élevé, Traverse) aucune déformation doit être visible.
3) Des parties mouvantes mécaniques comme des axes, des oeillets et similaires, ne doivent pas avoir aucune trace d'usure (par ex. usure par frottement ou dommages) et ne doivent pas tourner de manière déséquilibrée.
4) Les lignes de raccord électriques ne doivent pas avoir aucun endommagement, vieillissement de matériel (par ex. des lignes poreux) ou des dépôts. D'autres régulations adaptées au lieu d'utilisation respectif et à l'utilisation, seront respectées par l'installateur compétent et des défauts de sécurité seront éliminés.

DANGER DE MORT!

Toujours débrancher avant de proceder à l'entretien!

L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l'alcool ou des détergents pour le nettoyage.

ATTENTION!

La lentille endommagée doit être remplacée pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles!

La lentille d'objectif doit être nettoyée toutes les semaines, car des résidus de liquide de brouillard se déposent rapidement. Nettoyer le ventilateur tous les mois.

Le PHS-1200E dispose de deux filtres anti-pussiere dans la tête. Ces filtres doivent être nettoyés tous les six mois pour assurer une circulation de l'air parfaite.

Français

Procédure:

Pas 1: Dévissez les vis de fixation du couvercle de boîtier.
Pas 2: Retirez le couvercle.
Pas 3: Retirez les filtres anti-pussiere et nettoyez-les.
Pas 4: Replacez les filtres anti-pussiere et vissez les vis de fixation.
Pas 5: Replacez le couvercle de boîtier et vissez les vis de fixation.

Ne jamais mettre l'appareil sous tension avant que le boîtier ne soit refermé.

Les gobos peuvent être nettoyés à l'aide d'une brosse douce. Nettoyer l'intérieur du projecteur au moins une fois par an avec un aspirateur ou une lame d'air. Les verres colorés dichroïques, la roue de gobos et les lentilles doivent être nettoyés une fois par mois.

Pour que les paliers des gobos rotatifs fonctionnent bien, ils doivent être huilés tous les six mois. Utiliser pour cela une seringue à aiguille fine. La quantité de l'huile ne doit pas être démésurée pour éviter que l'huile n'écoule pas durant la rotation.

L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien sauf la lampe et le fusible. L'entretien et les réparations doivent être effectuées par un technicien compétent!

Veuillez faire attention aux instructions sous "Installer/Remplacer la lampe".

Remplacer le fusible

Une ampoule défectueuse peut entraîner un fusible "grillé". Toujours remplacer un fusible par un autre de modèle identique.

Avant le remplacement du fusible débrancher l'appareil.

Procédure:

Pas 1: Dévissez le porte-fusible (dans le sens inverse des aiguilles d'une montre) au dos de l'appareil avec un tournevis et le retirer du boîtier.
Pas 2: Retirez le fusible défectueux du porte-fusible.
Pas 3: Installez le nouveau fusible au porte-fusible.
Pas 4: Remettez le porte-fusible dans le boîtier et vissez-le.

Si des pièces de rechange sont nécessaires, toujours utiliser des pièces d'origine.

Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agréé pour éviter des dangers.

Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.

CARACTERISTIQUES TECHNIQUES

Alimentation: 230 V AC, 50 Hz ~
Puissance de rendement: 1300 W
Canaux de contrôle DMX: 26
Connexion DMX-512: XLR 5-pôles et 3-pôles
Fréquence des flash: 13 Hz
Système de couleurs: Mélange de couleurs CMY
Roue de couleurs: 4 dichroïques, filtre correcteur de	CTB, filtre UV + ouverts
Témperature de couleur: 2900 K - 6000 K
Roue de gobos rotatifs 1: 5 gobos et ouverts
Roue de gobos rotatifs 2: 5 gobos et ouverts
Diamètre extérieur des gobos: 37,4 mm
Diamètre d'image des gobos: 31 mm
Mouvement PAN maximal 630°: en 3,5 s
Mouvement TILT maximal 265°: en 2,5 s
Longueur de la surface de base (avec poignées): 540 mm
Largeur de la suspension: 500 mm
Hauteur (tête horizontale): 650 mm
Poids (net):	51 kg
Maximale température ambiante T_a :	45°C
Maximale température du boîtier (à l'équilibre) T_B :	100°C
Distance minimum au surface inflammables:	0,5 m
Distance minimum au object illuminé:	1 m
Fusible:	F 15 A, 250 V + F 2 A, 250 V
Accessoires:
PHILIPS MSR 1200SA/DE GOLD SFC 10-4 750h	N° d'art. 89313015
FUTURELIGHT CP-256/64 contrôleur 16bit	N° d'art. 51834288
FUTURELIGHT CP-512/64 contrôleur 16bit	N° d'art. 51834295
Wizard-512 USB DMX-Software + Interface	N° d'art. 51860102
Wizard-1024 USB DMX-Software + Interface	N° d'art. 51860110
FUTURELIGHT UDB 1 USB Update Box	N° d'art. 51836901
Case de transport pour 1x PHS-1200 +roues	N° d'art. 51836869
Gobo 37,4/31mm en verre, dessin 1	N° d'art. 51845601
Gobo 37,4/31mm en verre, dessin 2	N° d'art. 51845602
Gobo 37,4/31mm en verre, dessin 3	N° d'art. 51845603
Gobo 37,4/31mm en verre, dessin 4	N° d'art. 51845604
Gobo 37,4/31mm en verre, dessin 5	N° d'art. 51845605
Gobo 37,4/31mm en verre, dessin 6	N° d'art. 51845606
Gobo 37,4/31mm en verre, dessin 7	N° d'art. 51845607
Gobo 37,4/31mm en verre, dessin 8	N° d'art. 51845608
Gobo 37,4/31mm en verre, dessin 9	N° d'art. 51845609
Gobo 37,4/31mm en verre, dessin 10	N° d'art. 51845610
Gobo 37,4/31mm en verre, dessin 11	N° d'art. 51845611

Attention! Les donnés imprimée dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 24.09.2007 ©

MANUAL DEL USUARIO

Futurelight®

PHS-1200E

Pro-Head-Spot

¡PRECAUCIÓN!
