Caractéristiques techniques	Détails
Type de machine	Machine à effet
Puissance	1200 W
Type d'effet	Effet de lumière dynamique
Modes de fonctionnement	Automatique, DMX, musique
Dimensions	Variable selon le modèle
Poids	Environ 10 kg
Utilisation recommandée	Événements, concerts, spectacles
Entretien	Nettoyage régulier des lentilles et des filtres
Réparation	Service après-vente recommandé pour les réparations complexes
Sécurité	Utiliser sur une surface stable, éviter l'humidité
Informations générales	Vérifier la compatibilité DMX avant l'achat

FOIRE AUX QUESTIONS - PSC1200 Futurelight

Comment allumer la machine Futurelight PSC1200 ?

Pour allumer la machine, branchez-la à une source d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Comment régler l'intensité des effets de la PSC1200 ?

Vous pouvez régler l'intensité des effets à l'aide du panneau de contrôle en utilisant les boutons de réglage ou via le logiciel de contrôle si vous l'avez connecté à un ordinateur.

Que faire si la machine ne produit pas d'effet ?

Vérifiez que la machine est correctement branchée et allumée. Assurez-vous également que le réservoir de liquide est rempli et que le liquide utilisé est compatible avec la PSC1200.

Comment nettoyer la machine après utilisation ?

Pour nettoyer la machine, débranchez-la et videz le réservoir de liquide. Utilisez un chiffon doux pour essuyer l'extérieur et assurez-vous que les buses ne sont pas obstruées.

Quel type de liquide peut-on utiliser avec la PSC1200 ?

Utilisez uniquement des liquides spécifiquement conçus pour les machines à effet, tels que ceux à base d'eau ou de glycol, selon les recommandations du fabricant.

Comment résoudre un problème de surchauffe de la machine ?

Si la machine surchauffe, éteignez-la immédiatement et laissez-la refroidir pendant au moins 30 minutes avant de la rallumer. Assurez-vous que les évents de ventilation ne sont pas obstrués.

La PSC1200 est-elle compatible avec un contrôle DMX ?

Oui, la Futurelight PSC1200 est compatible avec le contrôle DMX. Consultez le manuel pour les instructions de connexion et de configuration.

Quels sont les signes d'un liquide de mauvaise qualité ?

Des signes de mauvaise qualité incluent une production de fumée inégale, des résidus collants sur les buses, ou une odeur désagréable lors de l'utilisation.

Comment mettre à jour le firmware de la machine ?

Pour mettre à jour le firmware, téléchargez la version la plus récente à partir du site du fabricant et suivez les instructions fournies dans le manuel d'utilisation.

Quelle est la durée de vie de la pompe de la PSC1200 ?

La durée de vie de la pompe dépend de l'utilisation, mais elle est généralement conçue pour durer plusieurs centaines d'heures d'utilisation régulière.

MODE D'EMPLOI PSC1200 Futurelight

Aperçue des parties 56

INSTALLATION 57

Installer/Remplacer la lampe 57

Introduire/échanger gobos 58

Montage par dessus de la tête....58

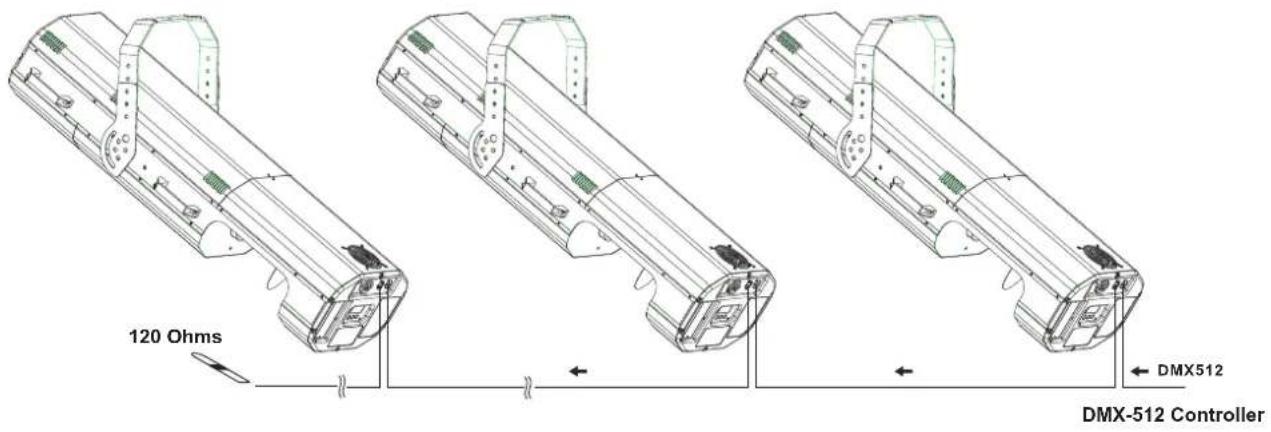

Connexions au contrôleur DMX-512 / raccord projecteur - projecteur 60

Alimentation 61

MANIEMENT 61

Opération Stand Alone....61

Contrôle par DMX 61

Codage du projecteur....61

Protocôle DMX 62

Control Board 66

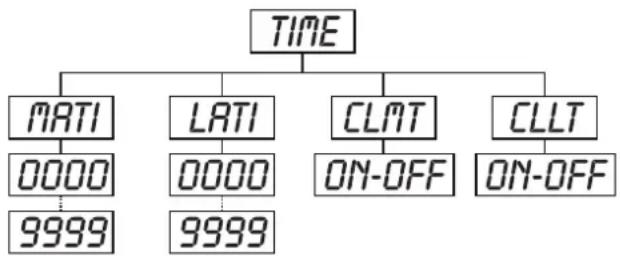

Fonctions principales 67

Avis d'erreur et d'information....73

NETTOYAGE ET MAINTENANCE 74

Remplacer le fusible....74

CARACTÉRISTIQUES TECHNIQUES 75

Español

INTRODUCCIÓN 76

Ce mode d'emploi est concu pour le n° d'art. 51840006

Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:

Protéger de l'humidité. Débrancher avant d'ouvrier le boîtier!

Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.

Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet appareil doit

• être suffisamment qualifiée
• suivre strictement les instructions de service suivantes
• considérer ce mode d'emploi comme faisant partie de l'appareil
• conserver le mode d'emploi pendant la durée de vie de l'article
• transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
• télécharger la version ultérieure du mode d'emploi d'Internet

INTRODUCTION

Nous vous remercions d'avoir choisi un FUTURELIGHT PSC-1200 MK-2. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples.

Sortez le PSC-1200 MK-2 de son emballage.

INSTRUCTIONS DE SÉCURITÉ

ATTENTION!

Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution!

Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.

Attention:

Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.

Français

Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.

L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service.

La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles.

Toujours connecter la fiche secteur en dernier. Il faut inserer la fiche secteur de manière non-violente. Faites attention à une position bien fixée de la fiche secteur.

Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains mouillées! Des mains mouillées peuvent avoir des électrocutions mortelles comme conséquence.

Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feus ou des électrutions mortelles peuvent en résulter.

L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longeur de câble vers l'appareil, sinon le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles.

Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et les câbles d'alimentation régulièrement.

En cas d'utilisation de rallonges il faut assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées.

Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagées, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur.

Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur l'extérieur de l'appareil ne devraient être enlevés que par un technicien compétent.

Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un soupçon sur le fait que même une quantité minime de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élevée. Même si l'appareil apparemment fonctionne toujours, il oit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles.

Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où même des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent avoir des blessures mortelles comme conséquence.

Français

Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil.

Attention: L'appareil produit des températures excessives!

Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.

RISQUE DE MAL!

Ne jamais regarder directement à la source de lumière, parce que des personnes sensibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)!

Tenir les enfants et les novices éloignés de l'appareil.

Ne jamais faire marcher sans surveillance.

EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un effet lumineux pour créer des effets décoratifs. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos.

Cet appareil est prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres etc.

Les effets lumineux ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à autre, cela prolongera leur durée de vie.

Eviter les secousses et l'emploi de la force lors de l'installation ou l'utilisation de l'appareil.

Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui.

Le symbole ⚡---m ^¶ indique la distance minimale des objets illuminés. Ne jamais prendre une distance endessous de 0,5 mètres entre la sortie de lumière et la surface à illuminer!

Cet appareil a seulement été conçu pour un installation suspendu grâce à la lyre de montage. Afin d'assurer une ventilation optimale, il est nécessaire de laisser un espace d'au moins 50 cm autour de l'appareil.

Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée.

Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée.

N'utilisez l'appareil qu'après vous êtes assuré que le boîtier est bien fermé et que toutes les vis nécessaires ont été complètement fixés.

Il ne faut jamais allumer la lampe, si la lentille d'objectif ou des couvercles de boîtier ont été enlevé, puisqu'il existe un danger d'explosion aux lampes à décharge et il se produit un rayonnement ultraviolet fort, qui peut causer des brûlures.

La température maximale ambiante T_a=45^ C ne doit pas être dépassée.

N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.

Français

Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous que vous enviez l'appareil dans l'etat original.

Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon doux, humide.

Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil.

Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie.

Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, explosion de lampe, chute etc.

DESCRIPTION DE L'APPAREIL

Features

High-Power scanner

• Maniement par DMX ou Stand Alone avec fonction "Master/Slave"
• 48 scènes préprogrammées au Program Run pour maniement Stand Alone
• Numéro de scènes au Program Run peut être changé individuellement
• Possibilité d'éditer les scènes au Program Run via Control Board ou contrôleur externe et de les mémoriser
• 8 programmes préprogrammés peuvent être activés grâce au contrôleur DMX
• Contrôlé par le son grâce au microphone intégré
• Roue de couleurs 1 avec 8 filtres de couleurs dichroïques différents + blanc
• Roue de couleurs 2 avec 5 filtres de couleurs dichroïques différentes + blanc et additionellement avec filtres correcteurs de 3200 K et 5600 K et filtre UV
• Changement de couleurs commutable (mode 1: seulement pleines couleurs, mode 2: changement de couleurs dans chaque position)
• Effet "rainbow" bidirectionnel à vitesse variable
• Roue de gobos 1 avec 4 gobos rotatifs et ouvert
• Tous les gobos peuvent être échangés avec les autres
• Roue de gobos 2 avec 5 gobos statiques en métal et ouvert
• Avec fonction "gobo shake"
• Roue d'effets avec prisme rotatif à 3 facettes, prisme rotatif à 5 facettes, prisme rotatif à 7 facettes, prisme rotatif à 9 facettes et prisme 3D rotatif
• Filtre frost en continu
• Les prismes effectuent une rotation bidirectionnelle et à vitesse réglable, indexer des prismes
• Fonction macro pour combinaisons entre roue de gobo rotatif et prisme rotatif
• Zoom Multistep motorisé avec quatre angles différents
• Foyer motorisé
• Dimmeur méchanique
• Iris réglable en continu
• Effet stroboscopique avec 1 à 13 flashes par seconde via shutter
• Mise en position exacte grâce à résolution 16 Bit du mouvement Pan/Tilt
• Control Board avec affichage 4 positions et clavier de feuille pour ajuster l'adresse DMX start, Pan-/Tilt-Reverse, programme, Reset, contrôle de la lampe, affichage des heures de fonctionnement
• Pour lampe extrêmement claire HMI 1200 W
• Contrôlable via DMX-512 par chaque contrôleur DMX standard

Français

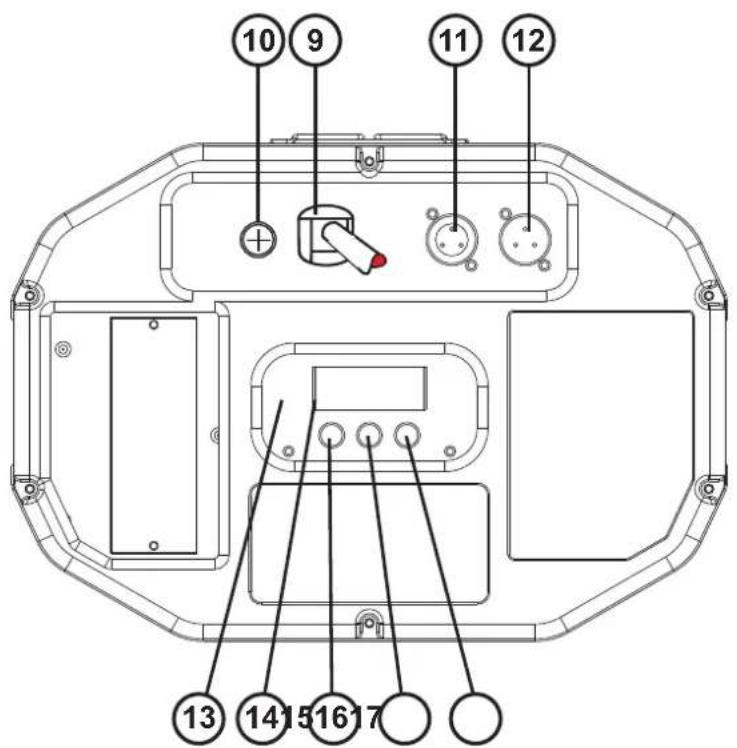

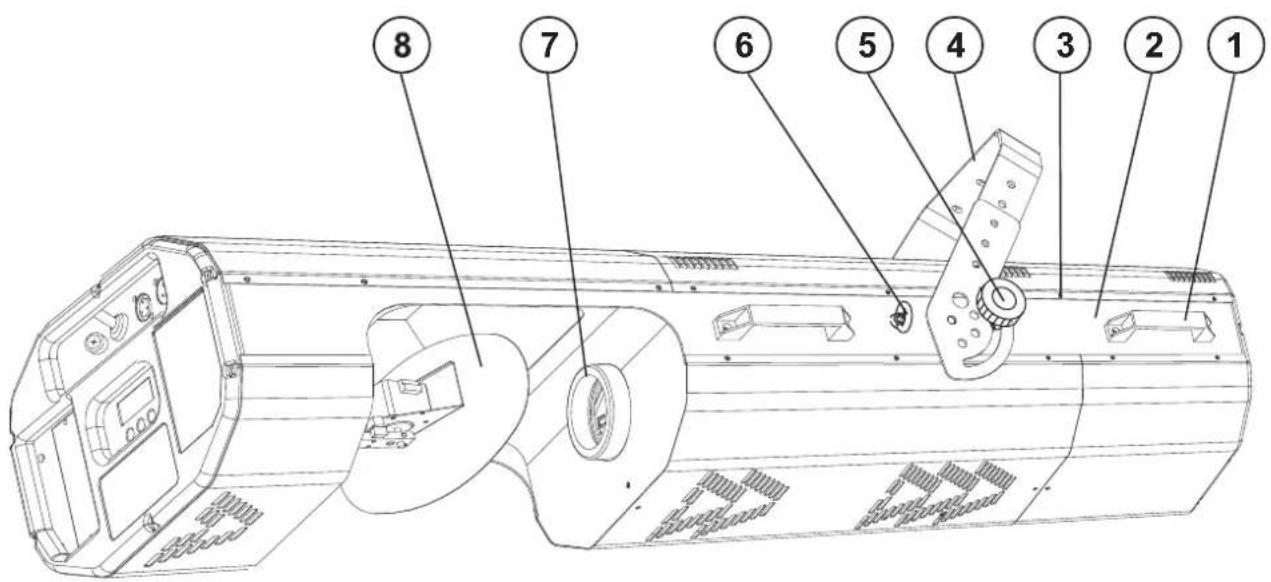

Aperçue des parties

(1) Poignée de transport

(2) Boîtier

(3) Vis de boîtier

(4) Lyre de fixation

(5) Vis de la lyre

(6) Oeillet de sécurité

(7) Objectif/Foyer

(8) Miroir

(9) Alimentation

(10) Porte-fusible

(11) Entrée DMX

(12) Sortie DMX

(13) Unité de contrôle

(14) Affichage

(15) Touche Enter

(16) Touche Exit/Down

(17) Touche Up

10 9 11 12 13 14 15 16 17

INSTALLATION

Installer/Remplacer la lampe

DANGER DE MORT!

Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation!

Pour l'installation, vous avez besoin d'une lampe OMNILUX OMI 1200/S.

La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).

ATTENTION!

La lampe doit être remplacée lorsqu'elle a été endommagée ou déformée par la chaleur!

La durée de vie indiquée par le fabriquant ne doit jamais être dépassée. C'est pour cette raison que vous devez notez avec précaution les heures de fonctionnement de la lampe ou controller le compteur d'heures régulièrement et remplacer la lampe à temps.

La lampe usée est à conserver dans un récipient de protection et à manipuler avec précaution.

La lampe utilisée a une température moyenne de 600° C.

Avant le remplacement de l'ampoule, toujours laisser refroidir (env. 10 minutes) celle-ci et débrancher l'appareil.

Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant.

Ne pas utiliser des ampoules d'une puissance supérieure, la température dégagée par celles-ci étant trop haute pour cet appareil. En cas de non respect de cette consigne, la garantie n'est plus valable.

Procédure:

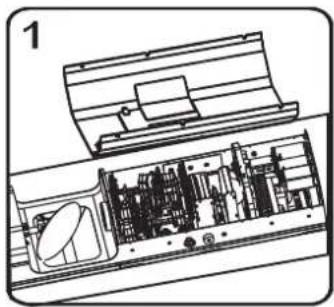

Pas 1: Dévissez les vis du boîtier et retirez le couvercle.
Pas 2: Dévissez les vis moletée aux deux fins de la lampe.
Pas 3: Quand vous remplacez une lampe, retirez la lampe défectueuse avant.
Pas 4: Insérez la lampe dans le porte-lampe.
Pas 5: Replacez le couvercle et vissez les vis du boîtier.

Ne jamais mettre l'appareil sous tension avant que le boîtier ne soit refermé.

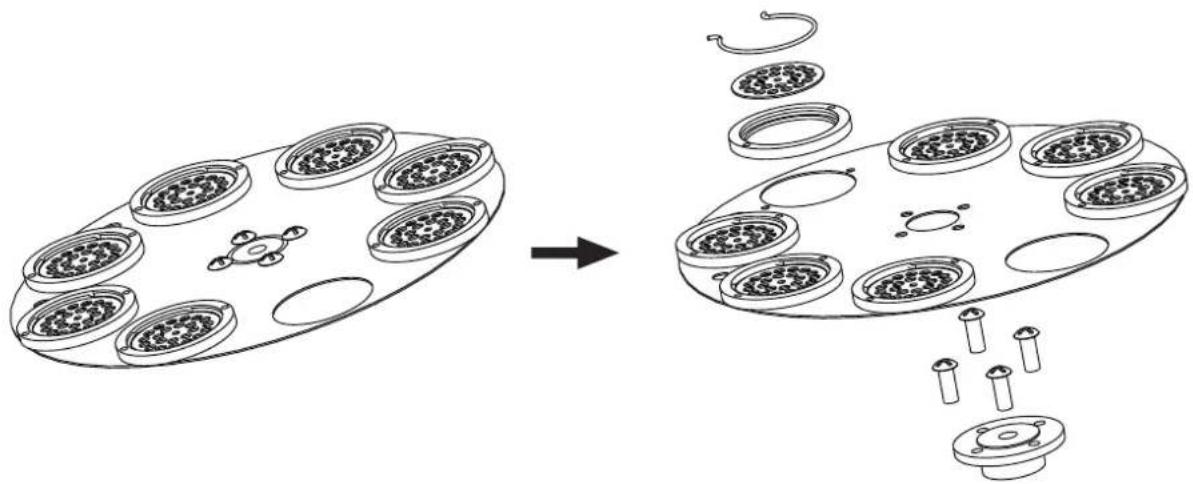

Introduire/échanger gobos

DANGER DE MORT! Toujours débrancher l'appareil avant de introduire les gobos!

Quand vous voulez utiliser des formes et dessins différents comme le gobos standards, ou quand vous voulez échanger gobos, procédez de la manière suivante:

ATTENTION! Ne jamais dévisser les vis des gobo rotatifs. Autrement les paliers ouvrients!

Rémovez l'anneau de fixation avec un outil approprié. Rétirez le gobo et insérez le nouveau gobo. Pressez l'anneau de fixation et introduisez-le avant le gobo.

Quand installer des gobos métalliques, assurez-vous que la côté inversée montre en direction de la lampe. Quand installer des gobos en verre, assurez-vous que la côté couchée montre partie de la lampe.

Montage par dessus de la tête

DANGER DE MORT!

Quand installer l'appareil, il faut considérer les instructions de EN 60598-2-17 et des normes nationales respectives! L'installation est à faire effectuer par un installateur agréé!

Les dispositifs de suspension doivent être construits et concus de telle manière qu'ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible.

L'installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité approprié. Cette deuxième suspension doit être concue et installée de telle manière qu'en cas de défaut de la suspension principale aucune partie de l'installation ne puisse tomber.

Pendant le montage, l'adaptation et le démontage, la présence inutile dans le secteur de surfaces de mouvement, sur des ponts d'illumination, sous des places de travail surélevées ainsi que près d'autres aires de danger est interdite.

L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées par des experts.

Français

L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins tous les quatre ans par un expert au cadre de l'épreuve de réception. L'entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins une fois par an par une personne compétente.

Procédure:

Dans le cas idéal, l'appareil doit être installé en dehors du secteur de présence de personnes.

IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D'EXPERIENCE. Ceci comprend (mais n'est pas limitée seulement) des calculs pour la définition de la capacité de charge, le matériel d'installation utilisé et des inspections de sécurité régulières du matériel utilisé et du l'appareil. N'essayez jamais de procéder à une installation vous-même, si vous ne disposez pas d'une telle qualification, mais demandez à un installateur professionnel. Des installations incorrectes peuvent causer des blessures et/ou l'endommagement de propriété.

Il faut installer l'appareil hors de portée du public.

Si l'appareil doit être décroché du plafond ou de poutres élevées, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installer l'appareil de manière qu'il puisse osciller librement dans l'espace.

Attention: En tombant, les appareils en montage par dessus peuvent causer des blessures considérables! En cas de doutes concernant la sécurité d'une forme d'installation possible, NE PAS installer l'appareil!

Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre de l'appareil.

DANGER D'INCENDIE!

Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)!

Fixez l'appareil via un crochet approprié à votre système de traverse.

Toujours assurez le projecteur avec une élingue de sécurité.

Vous ne devez utiliser que des élingues de sécurité conformément à DIN 56927, des maillons de raccordement rapide conformément à DIN 56927, des manilles conformément à DIN EN 1677-1 et des BGV C1 carabines. Basé sur les derniers règlements concernant la sécurité des travailleurs (p. ex. BGV C1, BGI 810-3), les élingues de sécurité, les maillons de raccordement rapide, les manilles et les carabines doivent être suffisamment dimensionnés et correctement appliqués.

Notez, s'il vous plait, que lors montage par dessus de la tête dans le domaine publique et commercial il faut respecter une abondance de règlements qui ne peuvent être mentionnés ici que par extraits. L'opérateur est responsable de se procurer lui-même les règlements de sécurité en vigueur et de les observer!

Le fabricant n'est pas responsable des dégâts causés par des installations incorrectes et des préventions de sécurités insuffisantes!

Accrochez l'élingue de sécurité dans l'oeillet de sécurité et le trussing ou un point de fixation stable. Accrochez le fin au maillon de connection fileté et serrez bien la vis de sécurité.

La distance de chute maximale est de 20 cm.

Une élingue de sécurité déjà utilisée ou défectueuse ne doit jamais être réutilisée.

Ajustez l'angle d'inclinaison grâce à la lyre de fixation et vissez bien les vis de fixation.

DANGER DE MORT!

Avant la première mise en marche, l'installation doit être contrôlé par un organisme agréé!

Français

Connexions au contrôleur DMX-512 / raccord projecteur - projecteur

120 Ohms DMX-512 DMX-512 Controller

Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement.

Ne pas oublier que l'adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d'emploi du contrôleur utilisé

Le raccord entre le contrôleur et le projecteur ainsi qu'entre les projecteurs doit être effectué avec un câble gainé bipolare. Raccord XLR 3 pôles.

Occupation de la connection XLR:

Sortie DMX Douille XLR encastrable:

1: Masse 2: Signal (−) 3: Signal (+)

Entrée DMX Fiche XLR encastrable:

1: Masse 2: Signal (−) 3: Signal (+)

Quand vous utilisez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX. Quand vous voulez connecter des contrôleurs DMX avec des sorties DMX différentes, il est nécessaire d'utiliser des câbles d'adaptation.

Connector une chaîne DMX serielle:

Connectez la sortie DMX du première appareil de la chaîne avec l'entrée DMX de l'appareil prochaine. Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient connectés.

Attention: Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de termination. Braser une résistance de 120 Ω sur la prise XLR entre Data (-) et Data (+) et l'attacher dans la sortie DMX du projecteur ultérieur.

Français

Alimentation

Branchez l'appareil avec le câble d'alimentation inclus.

L'occupation des câbles de connection est:

Câble Pin International
Brun Phase L
Bleu Neutre N
Jaune/Vert Terre

La terre doit être connecté!

Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle.

Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L'installation doit être equipped avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 mA.

Ne jamais connecter des effets lumineux à un "dimmer pack".

MANIEMENT

Le PSC-1200 MK-2 commençera à fonctionner dès que vous le brancherez au secteur. Durant le Reset (réinitialisation), les moteurs s'ajusteront automatiquement et l'appareil sera prêt à fonctionner après.

Opération Stand Alone

En mode Stand Alone, vous pouvez utiliser le PSC-1200 MK-2 sans contrôleur.

Débranchez le PSC-1200 MK-2 du contrôleur et appelez les programmes internes:

1. Pressez la touche Enter pour 3 secondes pour acceder au menu principal "MODE" (affichage clignote).
   2.Pressez la touche Enter et choississez "RUN" en pressant la touche Up.
   3.Pressez la touche Enter et choississez "AUTO" en pressant la touche Up.
2. Pressez la touche Enter et choississez "ALON" en pressant la touche Up.
   5.Pressez la touche Enter pour confirmer la sélection; l'affichage indique "AU-A".
3. Pressez la touche Exit/Down pour retourner au menu principal.

Veuillez suivre les instructions sous Control Board, Fonctions principaux, menus Run et Edit.

Contrôle par DMX

Vous pouvez contrôler les projecteurs individuels grâce à votre contrôleurs DMX. Chaque canal DMX a une occupation différente avec des caractéristiques différentes. Les canaux DMX individuels et leur caractéristiques se trouvent dans le chapitre Protocôle DMX.

Codage du projecteur

L'unité de contrôle du PSC-1200 MK-2 permet de coder l'adresse initiale DMX des projecteurs. L'adresse initiale est le premier canal à partir le projecteur répond au contrôleur DMX.

Lorsque vous codez l'adresse initiale au canal 20, le PSC-1200 MK-2 occupera les canaux 20 à 38.

Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX.

Lorsque deux ou plus projecteurs PSC-1200 MK-2 sont codés à la même adresse initiale, ils fonctineront synchronement.

Pressez les toches Up/Down pour coder l'adresse initiale DMX. Maintenant, vous pouvez commencer avec le maniement via vôtre contrôleur DMX.

Attention:

L'appareil indique les modes des signaux DMX-512 et de la lampe grâce à l'affichage:

Français

1. Après avoir mis l'appareil sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S'il y a de signaux DMX à la douille entrée DMX, l'affichage indique "A.001" avec l'adresse actuelle. S'il n'y a pas de signaux DMX à la douille entrée DMX, l'affichage clignote "A001" avec l'adresse actuelle.

Cette situation est possible quand:

-la fiche 3-pôle XLR (câble avec les signaux DMX du contrôleur) n'est pas connectée à l'entrée d'appareil -le contrôleur est mis hors tension ou défectueux

-le câble ou le connecteur es défectueux ou le câble de signal n'est pas connecté correctement avec l'entrée

Attention:

Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de 120 Ω. La résistance est nécessaire pour un fonctionnement correcte des projecteur.

1. Si la lampe est allumée, l'affichage indique "A00.1" avec l'adresse actuelle. Si la lampe est éteinte, l'affichage indique "A001" avec l'adresse actuelle.

Protocôle DMX

Canal de contrôle 1 - Mouvement horizontal (Pan)

Les mouvements horizontaux du miroir (PAN) sont contrôles par le régulateur.

Ajuster le miroir peu à peu en poussant lentement le régulateur (0-255, 128-center).

Vous pouvez arrêter le miroir à la position désirée.

Canal de contrôle 2 - Mouvement vertical (Tilt) (dans un angle de 90°)

Les mouvements verticaux du miroir (TILT) sont contrôles par le régulateur.

Ajuster le miroir peu à peu en poussant lentement le régulateur (0-255, 128-center).

Vous pouvez arrêter le miroir à la position désirée.

Canal de contrôle 3 - Vitesse du mouvement Pan/Tilt

Decimal Hexad. Percentage S/F Caractéristique
0	14 0	0 0E	0%	5% S	Vitesse	maximale
15	225	0F E	1 6%	88%	F Vitesse	diminuante
226	235	E2 E	B 89	% 92%	S Blackout	avec mouvement Pan/Tilt
236	245	EC	F5	93%	96%	S Blackout avec changement des couleurs/gobos
246	255	F6 F	F	96% 1	00% $	Pas de fonction

Canal de contrôle 4 - Roue de couleurs 1

Decimal Hexad. Percentage S/F Caractéristique
0	13 00 0D		0% 5% S Ouvert/blanc
14	27	0E	1B 5% 11% S Bleu claire
28	41	1C	29	11%	16%	S	Salmon pink
42	55	2A	37	16%	22% S Bleu
56	69	38	45	22%	27% S Jaune-vert
70	83 46 53		27% 33	% S Jaune claire
84	97	54	61	33%	38% S Magenta
98	111	62	6F	38%	44% S Orange
112	127	70	7F	44%	50% S Purple
128	187	80	BB	50%	73%	F	Effet "Rainbow" avant à vitesse diminuante
188	193	BC C1		74% 76% S Pas de rotation
194	255	C2	FF	76%	100%	F	Effet "Rainbow" retour à vitesse croissante

Canal de contrôle 5 - Roue de couleurs 2

Decimal Hexad. Percentage S/F Caractéristique
0	13 0	0 0D	0%	5% S	Ouvert/blanc
14	27 0	E 1B	5%	11% S	Rouge
28	41 1	C 29	11%	16%	S Bleu claire
42	55 2	A 37	16%	22%	S Pink
56	69 3	8 45	22%	27%	S Jaune
70	83 4	6 53	27%	33%	S Filtre correcteur 3200 K
84	97 5	4 61	33%	38%	S Filtre correcteur 5600 K
98	111	62 6	F 38%	44%	S Filtre UV
112	127	70 7	F 44%	50%	S Vert
128	187	80	BB	50%	73%	F	Effet "Rainbow" avant à vitesse diminuante
188	193	BC	C1	74%	76%	S	Pas de rotation
194	255	C2	FF	76%	100%	F	Effet "Rainbow" retour à vitesse croissante

Canal de contrôle 6 - Roue de gobos statiques, gobo shake

Decimal Hexad. Percentage S/F Caractéristique
0	14 0	0 0E	0%	5% S	Ouvert
15	29	0F	1D 6	% 11	% S Gobo
30	44 1	E 2C	1	2% 17	% S Gobo	2
45	59	2D	3B	18%	23%	S	Gobo 3
60	74	3C	4A	24%	29%	S	Gobo 4
75	89 4	B 59	29%	35%	S Gobo	5
90	113	5A	71	35%	44%	F	Gobo 1 shake à vitesse croissante
114	137	72	89	45%	54%	F	Gobo 2 shake à vitesse croissante
138	161	8A	A1	54%	63%	F	Gobo 3 shake à vitesse croissante
162	185	A2	B9	64%	73%	F	Gobo 4 shake à vitesse croissante
186	209	BA	D1	73%	82%	F	Gobo 5 shake à vitesse croissante
210	255	D2	FF	82%	100%	F	Roue de gobos avec rotation permanente et à vitesse croissante

Canal de contrôle 7 - Roue de gobos rotatifs, gobo shake

Decimal Hexad. Percentage S/F Caractéristique
0	14 0	0 0E	0%	5% S	Ouvert
15	29	0F	1D	6% 11%	S Gobos	rotatif 1
30	44 1	E 2C	1	2% 17%	S Gobos	rotatif 2
45	59	2D	3B	18%	23%	S	Gobos rotatif 3
60	74	3C	4A	24%	29%	S	Gobos rotatif 4
75	106	4B	6A	29%	42%	F	Gobo 1 shake à vitesse croissante
107	138	6B	8A	42%	54%	F	Gobo 2 shake à vitesse croissante
139	170	8B	AA	55%	67%	F	Gobo 3 shake à vitesse croissante
171	202	AB	CA	67%	79%	F	Gobo 4 shake à vitesse croissante
203	255	CB	FF	80%	100%	F	Roue de gobos avec rotation permanente et à vitesse croissante

Canal de contrôle 8 - Rotating gobo index, gobo rotation

Decimal Hexad. Percentage S/F Caractéristique
0	127	00	7F	0%	50%	S	Indexer les gobos
128	187	80	BB	50%	73%	F	Rotation en avant des gobos à vitesse diminuante
188	193	BC	C1	74%	76%	S	Pas de rotation
194	255	C2	FF	76%	100%	F	Rotation en retour des gobos à vitesse croissante

Canal de contrôle 9 - Roue de prisme

Decimal Hexad. Percentage S/F Caractéristique
0	25 0	0 19	0%	10% S	Ouvert
26	51 1	A 33	10%	20%	S Prisma 1
52	77 3	4 4D	20%	30%	S Prisma 2
78	103	4E 67	31%	40%	S Prisma 3
104	127	68 7F	41%	50%	S Prisma 4
128	135	80 87	50%	53%	S Makro 1
136	143	88 8F	53%	56%	S Makro 2
144	151	90 97	56%	59%	S Makro 3
152	159	98 9F	60%	62%	S Makro 4
160	167	A0 A7		63% 6	5% S Makro 5
168	175	A8 AF	66%	69%	S Makro 6
176	183	B0 B7		69% 7	2% S Makro 7
184	191	B8 BF	72%	75%	S Makro 8
192	199	C0	C7 75%	78%	S Makro 9
200	207	C8 CF		78%	81% S Makro 10
208	215	D0 D7	82%	84%	S Makro 11
216	223	D8 DF		85%	87% S Makro 12
224	231	E0 E7		88% 9	1% S Makro 13
232	239	E8 EF	91%	94%	S Makro 14
240	247	F0 F7	94%	97%	S Makro 15
248	255	F8 FF		97%	100%	S Makro 16

Canal de contrôle 10 - Indexer le prisme rotatifs, rotation

Decimal Hexad. Percentage S/F Caractéristique
0	127	00	7F	0%	50%	S	Indexer le prisme
128	187	80	BB	50%	73%	F	Rotation en avant du prisme à vitesse diminuante
188	193	BC	C1	74%	76%	S	Pas de rotation
194	255	C2	FF	76%	100%	F	Rotation en retour du prisme à vitesse croissante

Canal de contrôle 11 - Zoom

Decimal Hexad. Percentage S/F Caractéristique
0	63 0	0 3F		0% 25	% S Zoom	1
64	127	40 7F	25	% 50%	S Zoom 2
128	191	80 BF	50	% 75%	S Zoom 3
192	255	C0	FF	75%	100%	S	Zoom 4

Canal de contrôle 12 - Foyer

Decimal Hexad. Percentage S/F Caractéristique
0	255	00	FF	0%	100%	F	Ajustement graduel de proche à loin

Canal de contrôle 13 - Iris

Decimal Hexad. Percentage S/F Caractéristique
0	191	00	BF	0%	75%	F	Diamètre max. à min.
192	223	C0	DF	75%	87%	F	Effet de pulse fermeture à vitesse diminuante
224	255	E0	FF	88%	100%	F	Effet de pulse ouverture à vitesse croissante

Canal de contrôle 14 - Shutter, Strobe

Decimal Hexad. Percentage S/F Caractéristique
0	31 0	0 1F	0%	12% S	Shutter	fe	mé
32	63 2	0 3F	13%	25%	S Contrôle		de dimmeur actif
64	95 4	0 5F	25%	37%	F Effet stro		boscopique à vitesse croissante
96	127	60 7F	38%	50%	S Pas	de	fonction (Shutter ouvert)
128	159	80 9F	50%	62%	S Effet	pu	lse en sequences
160	191	A0 BF	63%	75%	S Pas	de	fonction (Shutter ouvert)
192	223	C0 DF		75%	87%	F	Effet stroboscopique par hasard à vitesse croissante
224	255	E0 FF		88%	100%	S	Shutter permanentement ouvert (no contrôle de dimmeur)

Canal de contrôle 15 - Inténsité dimmeur

Ce canal est seulement actif, quand le canal 14 est mis à 32-63.

Decimal Hexad. Percentage S/F Caractéristique
0	255	00	FF	0%	100%	F	Ajustement continue de l'inténsité du dimmeur de 100 à 0 %

Canal de contrôle 16 - Frost

Decimal Hexad. Percentage S/F Caractéristique
0	191	00 B	F	0% 7	5% F	Frost	de 100 à 0 %
192	223	C0 DF		75% 8	7% F	Effet	de pulse fermeture à vitesse diminuante
224	255	E0 FF		88%	100%	F	Effet de pulse ouvrent à vitesse croissante

Canal de contrôle 17 - Lampe, reset, programmes internes

Decimal Hexad. Percentage S/F Caractéristique
0	15	00	0F	0%	6%	S	Changeur de couleur normale, recherche de position dépendant à la distance
16	31	10	1F	6%	12%	S	Changeur de couleur normale, recherche de position toujours dans le sens des aiguilles
32	47	20	2F	13%	18%	S	Changeur de couleur à chaque position, recherche de position dépendant à la distance
48	63	30	3F	19%	25%	S	Changeur de couleur à chaque position, recherche de position toujours dans le sens des aiguilles
64	79	40	4F	25%	31%	S Allumer la lampe
80	95	50	5F	31%	37% S Reset
96	111	60	6F	38%	44%	S Programme interne 1
112	127	70	7F	44%	50%	S Programme interne 2
128	143	80	8F	50%	56%	S Programme interne 3
144	159	90	9F	56%	62%	S Programme interne 4
160	175	A0	AF	63%	69%	S Programme interne 5
176	191	B0	BF	69%	75%	S Programme interne 6
192	207	C0	CF	75%	81%	S Programme interne 7
208	223	D0	DF	82%	87%	S Programme interne 8
224	239	E0	EF	88%	94%	S Éteindre la lampe
240	255	F0	FF	94%	100%	S Pas de fonction

Canal de contrôle 18 - Mouvement Pan avec résolution 16 Bit

Canal de contrôle 19 - Mouvement Tilt avec résolution 16 Bit

Français

Control Board

L'unité de contrôle offre plusieurs caractéristiques, par exemple pour ajuster l'adresse DMX, allumer ou éteindre la lampe, commencer le programme intégré ou faire un reset.

Pressez et maintenez la touche Enter pour acceder au menu principal. Pressez la touche Up pour mouver dans le menu principal. Pressez la touche Enter pour confirmer la sélection. Pressez la touche Up pour changer la sélection. Vous pouvez quitter chaque mode avec la touche Exit. Les différentes fonctions sont décrit au-dessus.

Valeurs prédéterminées gris.

	Menu princ.	Sous-menu	Menu d'extension Affichage Fonction

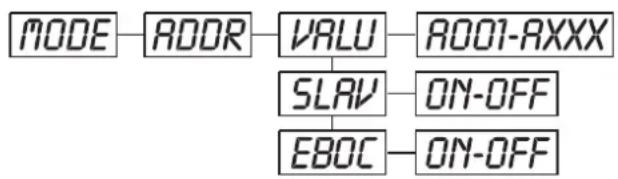

0	M O	ADDR	VALU A001 ~	AXXX Codage de l'adresse	se initiale
			SLAV ON/OFF	(SLAV) Ajustement Slave
			EBOC	ON/OFF	Codage de l'adresse initialeDMX par contrôleur

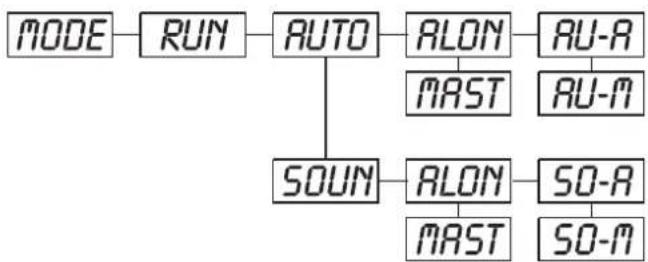

		D RUN	AUTO ALON	(AU-A)	Program Run automatiqueen Stand Alone
				MAST (AU-M)	Program Run automatiquecomme Master
			SOUN ALON	(SO-A)	Program Run contrôlé par leson en Stand Alone
				MAST (SO-M)	Program Run contrôlé par leson comme Master

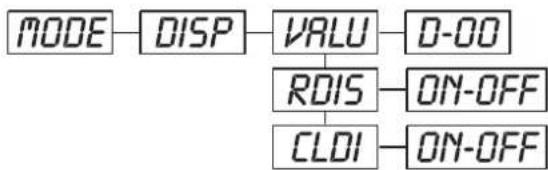

		DISP	VALU	D-00 ~ D-30 (DXX)D-00	Affichage valeur DMX
			RDIS ON/OFF	Inversion de l'affichage
			CLDI	ON/OFF Eteindre l'affichage

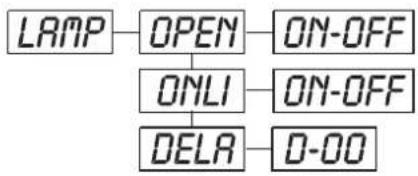

1	LAMP	OPEN	ON/OFF Allumer/éteindre lampe
		ONLI	ON/OFF Lampe	par contrôleur
		DELA	D-00 ~ D-59, D-15		Allumer la lampe avec délai
2	SET	RPAN	ON/OFF		Pan reverse
		RTIL	ON/OFF		Tilt reverse
		16BI	ON/OFF		Sélection 16 bit/8 bit
		REST	ON/OFF		Reset
		LODA	ON/OFF		Retablir à la configurationinitiale
		VER	V-1.0~V-9.9		Software version
3	ADJU	LADJ	ON/OFF		Ajuster la lampe
		TEST	T-01 ~ T-30		Test des fonctions
4	TIME	MATI	0000~9999 (heures)		Heures d'appareil
		LATI	0000~9999 (heures)		Heures de la lampe
		CLMT	ON/OFF		Fonction de service
		CLLT	ON/OFF		Retablir les heures de la lampe
5	EDIT	STEP	S-01 ~ S-48		Définer le numéro de stepsdans le Run
		SC01~SC48	C01 ~ C30	01XX (00~FF)30XX (00~FF)	Editer le programme
			TIME (sécondes)	I--X (1~9)	Ajuster le step time
			CNIN	ON/OFF	Editer le programme parcontrôleur ext.

Fonctions principales

MODE - Menu principal 0

♦Pressez la touche Enter pour 3 secondes pour acceder au menu principal "MODE" (affichage clignote).
♦ Pressez la touche Enter et choississez "ADDR", "RUN" ou "DISP" en pressant la touche Up.
♦ Pressez la touche Enter pour choissiser le sous-menu désiré.

ADDR - DMX 512 Codage de l'adresse initiale, ajustement Slave

VALU - DMX 512 Codage de l'adresse initiale

Cette fonction permêt d'ajuster l'adresse initiale DMX grâce au Control Board.

♦ Choississez “VALU” en pressant la touche Up.
♦ Pressez la touche Enter et ajustez l'adresse initiale grâce aux touches Up/Down.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

SLRV - Ajustement Slave

Cette fonction permêt de définer l'appareil comme slave.

♦ Choississez “SLAV” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

EBOC - DMX 512 Codage de l'adresse initiale par contrôleur.

Cette fonction permet d'ajuster l'adresse initiale DMX grâce au contrôleur externe.

♦ Choississez “EBOC” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.
♦ Sur le contrôleur, ajustez le valeur DMX du canal 1 sur "7".
♦ Ajustez le valeur DMX du canal 2 sur "7" ou "8". Quand la sélection est "7" vous pouvez ajuster l'adresse initiale entre 1 et 255. Quand la sélection est "8" vous pouvez ajuster l'adresse initiale entre 256 et 511.
♦ Ajustez le valeur DMX du canal 3 sur l'adresse initiale désirée. Quand vous voulez ajuster l'adresse initiale 57, ajustez le valeur DMX du canal 1 sur "7", canal 2 sur "7" et canal 3 sur "57". Quand vous voulez ajuster l'adresse initiale 420, ajustez le valeur DMX du canal 1 sur "7", canal 2 sur "8" et canal 3 sur "164" (256+164=420).
♦ Attendez c. 20 secondes et l'appareil effectuera un reset. Après, la nouvelle adresse initiale est ajustée.

Français

RUN

- Appeler le programme interne, ajustement Master

La fonction "RUN" permet d'appeler le programme interne. Vous pouvez définer le numéro de steps sous Step. Vous pouvez éditer les scènes individuelles sous Edit. Vous pouvez appeler les scènes automatiquement (AUTO), c'est à dire avec le step-time ajusté, ou contrôlé par le son (SOUND). La sélection "ALON" indique maniement en mode Stand Alone et "MAST" que l'appareil est défini comme master.

Choississez "AUTO" ou "SOUN" en pressant la touche Up.
Pressez la touche Enter pour choississer le menu d'extension désiré.
Choississez "ALON" ou "MAST" en pressant la touche Up.
Pressez la touche Enter pour confirmer la sélection.
Pressez la touche Exit/Down pour retourner au menu principal.

DISP

- Affichage du valeur DMX, inversion de l'affichage, éteindre l'affichage

VRLU

- Affichage du valeur DMX

Cette fonction permêt d'afficher le valeur DMX de chaque canal.

Choississez "VALU" en pressant la touche Up.
Pressez la touche Enter, l'affichage indique "D-00". Avec cette sélection, chaque changement de canaux va être affiché.
Pressez la touche Up pour choissiser le canal désiré, p.ex. quand vous choississez "D-14" l'affichage seulement indique le valeur DMX du 14. canal.
Pressez la touche Enter ou la touche Exit/Down pour retourner au menu principal.
□ Pressez la touche Enter pour confirmer la sélection.
L'affichage indique "D-XX", "X" signifique le valeur DMX.
□ Pressez la touche Exit/Down pour quitter ce mode.

R015

- Inversion de l'affichage

Cette fonction permêt d'invertir l'affichage.

Choississez "rDIS" en pressant la touche Up.
Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
Pressez la touche Up pour choissiser "ON" quand vous voulez activer cette fonction ou "OFF" si pas; l'affichage est tourné par 180°.

□ Pressez la touche Enter ou la touche Exit/Down pour quitter ce mode.

CLDI

- Eteindre l'affichage

Cette fonction permet d'éteindre l'affichage après 2 minutes.

Choississez "CLDI" en pressant la touche Up.
Pressez la touche Enter, l'affichage indique "ON" ou "OFF"
Pressez la touche Up pour choississer "ON" quand vous voulez activer la fonction ou "OFF" si pas.
Pressez la touche Enter ou la touche Exit/Down pour quitter ce mode.

LAMP

- Menu principal 1

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).

♦ Pressez la touche Up pour choissiser "LAMP".

OPEN - Allumer/éteindre la lampe

Cette fonction permet d'allumer et éteindre la lampe grâce à l'unité de contrôle.

♦ Choississez "OPEN" en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choississer "ON" pour allumer la lampe, ou "OFF" pour l'éteindre.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

ONLI - Allumer/éteindre la lampe par contrôleur

Cette fonction permet d'allumer et éteindre la lampe grâce au contrôleur externe.

♦ Choississez "ONLI" en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser "ON" quand vous voulez activer cette fonction ou "OFF" si pas.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

DELA - Allumer la lampe avec délai

Cette fonction permêt d'ajuster le délai jusqu'à la lampe soit allumée.

♦ Choississez "DELA" en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique“D-00”. Avec cette sélection, la lampe soit allumée tout de suite.
♦ Pressez la touche Up pour choissiser le délai désiré entre "00" et "59" minutes: p.ex. quand vous choississez "D-03" la lampe soit allumée après 3 minutes.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).

♦ Pressez la touche Up pour choississer "SET".

RPAH - Pan reverse

Cette fonction permêt d'invertir le mouvement Pan.

♦ Choississez "rPAN" en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choississer “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter ou la touche Exit/Down pour retourner au menu principal.

Français

RTIL - Tilt reverse

Cette fonction permêt d'invertir le mouvement Tilt.

♦ Choississez “rTIL” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter ou la touche Exit/Down pour retourner au menu principal.

1681 - Sélection 16 bit/8 bit

Cette fonction permêt de commuter la resolution de l'appareil de 16 bit à 8 bit.

♦ Choississez “16BI” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser “ON” pour ajuster 16 bit ou “OFF” pour ajuster 8 bit. Le canaux PAN Fine et TILT Fine soient déactivés.
♦ Pressez la touche Enter ou la touche Exit/Down pour quitter ce mode.

REST - Reset

Cette fonction permêt d'effectuer un Reset grâce à l'unité de contrôle.

♦ Choississez “rEST” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter ou la touche Exit/Down pour quitter ce mode.

LODR - Retablir à la configuration initiale

Cette fonction permêt de retablier l'appareil à la configuration initiale. Tous les ajustements soient retablis sur la valeur prédéterminée à l'usine (gris). Toutes scènes mémorisées soient perdues.

♦ Choississez “LODA” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".
♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

VER - Software version

Cette fonction permêt d'afficher le software version de l'appareil.

♦ Choississez “VER” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique “V-X.X”, “X.X” indique le numéro de la version, p.ex. “V-1.0”. “V-2.6” etc.
♦ Pressez la touche Enter ou la touche Exit/Down pour retourner au menu principal.

ADJU - Menu principal 3

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).
♦ Pressez la touche Up pour choississer “ADJU”.

LADJ - Ajuster la lampe

Cette fonction permet d'ajuster la lampe grâce à l'unité de contrôle. Le shutter ouvre et vous pouvez ajuster la lampe individuellement. Dans ce mode, l'appareil ne reactionne pas aux signaux de contrôle.

♦ Choississez “LADJ” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" ou "OFF".

Français

♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

TEST - Test des fonctions

Cette fonction permêt de contrôler la fonction (correcte) de chaque canal.

♦ Choississez “tESt” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique “T-XX”, “X” signifique le numéro de canal.
♦ Le canal actuelle est testé.
♦ Choississez le canal désiré en pressant la touche Up.
♦ Pressez la touche Enter ou la touche Exit/Down pour retourner au menu principal.

TIME - Menu principal 4

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).
♦ Pressez la touche Up pour choississer “TIME”.

MATI - Heures de fonctionnement d'appareil

Cette fonction permêt d'afficher les heures de fonctionnement d'appareil.

♦ Choississez“MATI” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "XXXX", "X" signifique le numéro d'heures.
♦ Pressez la touche Enter ou la touche Exit/Down pour quitter ce mode.

LRTI - Heures de fonctionnement de la lampe

Cette fonction permêt d'afficher les heures de fonctionnement de la lampe.

♦ Choississez“LATI” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "XXXX", "X" signifique le numéro d'heures.
♦ Pressez la touche Enter ou la touche Exit/Down pour quitter ce mode.

CLLT - Retablir les heures de fonctionnement de la lampe

Cette fonction permêt de retablier les heures de fonctionnement de la lampe. S.v.p. effectuez cette fonction après chaque changement de la lampe.

♦ Choississez“CLLT” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "ON" oder "OFF".
♦ Pressez la touche Up pour choissiser “ON” quand vous voulez activer cette fonction ou “OFF” si pas.
♦ Pressez la touche Enter pour confirmer la sélection.
♦ Pressez la touche Exit/Down pour retourner au menu principal.

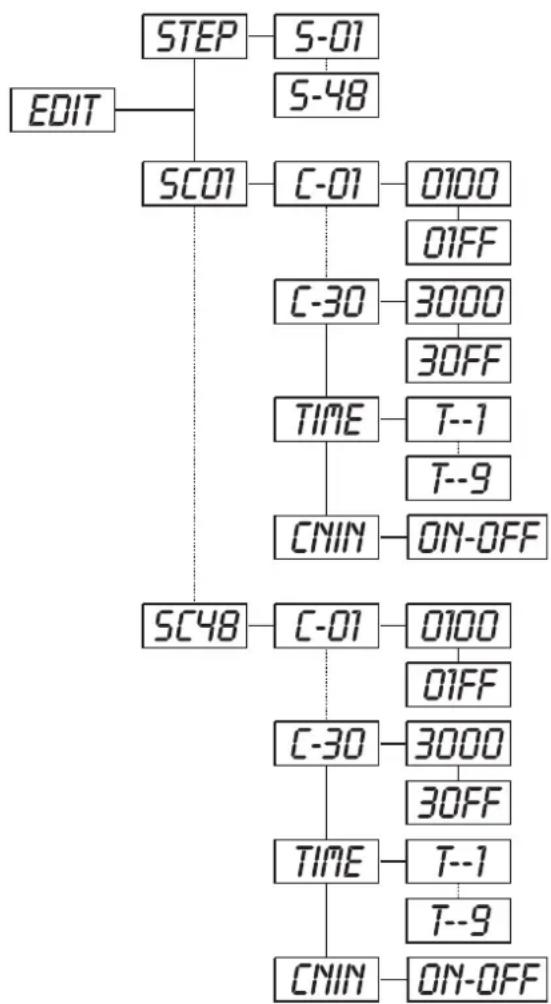

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).
♦ Pressez la touche Up pour choississer “EDIT”.

Français

STEP - Définer le numéro de steps dans le Run

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).
♦ Choississez “STEP” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "S-XX", "XX" signifique le numéro total des steps mémorisés. Vous pouvez mémorisez jusqu'à 48 scènes dans le "RUN". P. ex. quand "XX" est 05, ça signifique que les premier 5 scènes mémorisée en "EDIT" se trouvent dans le "RUN".

♦Pressez la touche Enter pour mémoriser et quitter le mode.

SCO1 - Editer le programme

Cette fonction permet d'éditer le programme que peut être appêler sous "RUN".

a) Editer via Control Board

♦ Choississez “SC01” en pressant la touche Up.
♦ Pressez la touche Enter, l'affichage indique "SCXX", "X" signifique le numéro de la scène à editer.
♦ Modifiez le numéro de scène en pressant la touche Up,
♦ Pressez la touche Enter, l'affichage indique “C-XX”, “XX” signifique le numéro de canal. P. ex. “C-01” signifique que vous editez le canal 1 de la scène choissisée.

♦Choississez le numéro de canal à editer grâce à la touche Up.

♦Pressez la touche Enter pour memoriser les changements sur le canal choissisé. L'affichage indique le valeur DMX du canal à éditer. P. ex. "11XX" signifique canal 11 de la scène actuelle, le valeur DMX est XX, XX est un numéro entre "01-FF".

♦ Ajustez le valeur DMX désiré grâce aux touches Up/Down ein.

♦Pressez la touche Enter pour éditer autres canaux de scène.

♦ Répitiez les pas susmentionnés, jusqu'à tous les valeurs DMX des canaux de scène 1 sont ajustés.

♦ Quand tous les canaux sont finis, l'affichage indique "TIME".

♦ Pressez la touche Enter, pour ajuster le step time. L'affichage indique "t--X", "X" signifique le step time, valeur "1-9". P. ex. "t--2" signifique que la scène actuelle est programmé avec un step time de 2 secondes.

♦ Ajustez le temps désiré grâce aux touches Up/Down.

♦Pressez la touche Enter, pour mémoriser la scène éditée et l'affichage indique la prochaine scène automatiquement.

♦ Répitiez les pas susmentionnés pour éditer et mémoriser plus scènes (jusqu'à 48 scènes).

♦ Pressez la touche Exit/Down pour quitter le mode. Vous pouvez définer le numéro de scènes sous “STEP” et appeler le programme sous “RUN”.

b) Editer via contrôleur externe

♦ Appelez la première scène avec votre contrôleur maintenant.

♦ Pressez la touche Enter pour 3 secondes pour acceder au menu principal (affichage clignote).

♦ Choississez “SC01” en pressant la touche Up.

♦ Pressez la touche Enter, l'affichage indique "SC01".

♦ Pressez la touche Enter, l'affichage indique "C-01".

♦ Pressez la touche Up jusqu'à l'affichage indique "CNIN".

♦ Pressez la touche Enter, l'affichage indique "OFF".

♦ Pressez la touche Up, l'affichage indique "ON".

♦ Pressez la touche Enter, l'affichage indique "SC02". Vous avez téléporti la première scène avec succès.

♦ Ajustez la Step-Time comme susmentionné.

◆ Appelez la deuxième scène avec votre contrôleur maintenant.

♦ Répitiez les pas 5-11, jusqu'à vous avez téléporti toutes les scènes désirées.

♦ Pressez la touche Exit/Down pour quitter le mode. Vous pouvez définer le numéro de scènes sous “STEP” et appeler le programme sous “RUN”.

Français

Avis d'erreur et d'information

Quand vous mettre l'appareil en service, il fait un Reset. Quand l'affichage indique "XXEr", il y a un erreur sur un un plusieurs canaux. "XX" signifique le canal réspectif.

Quand l'affichage indique p.ex. "04Er", ça signifique un erreur sur canal 4. Quand il y a autres erreurs sur canal 4, 5 et 6, les avis d'erreur "04Er", "05Er", "06Er" clignote 5 fois dans l'affichage, après l'appareil fait un Reset. Quand les avis d'erreur apparaîent 3 fois, l'appareil detecte quand il y a plus de 3 erreurs. Quand il y a 3 erreurs ou plus, l'appareil ne fonctionne pas sans erreurs, quand il y a moins de 3 erreurs, seulement les canaux avec erreur ne fonctionne sans erreurs.

01Er:

Erreur du mouvement horizontal (PAN). Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). Le position horizontal (PAN) n'est pas correcte.

02Er:

Erreur du mouvement vertical (TILT). Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). Le position vertical (TILT) n'est pas correcte.

04Er:

Erreur de la roue de couleurs 1. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). La roue de couleurs 1 n'est pas à la position correcte.

05Er:

Erreur de la roue de couleurs 2. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). La roue de couleurs 2 n'est pas à la position correcte.

06Er:

Erreur de la roue de gobos statiques. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). La roue de gobos statiques n'est pas à la position correcte.

07Er:

Erreur de la roue de gobos rotatifs. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). La roue de gobos rotatifs n'est pas à la position correcte.

08Er:

Erreur d'indexer le gobo rotatif. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). Le gobo rotatif n'est pas à la position correcte.

09Er:

Erreur de la roue de prisme. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). La roue de prisme n'est pas à la position correcte.

10Er:

Erreur d'indexer le prisme rotatifs. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit réspectif sur la platine principale). Le prisme rotatifs n'est pas à la position correcte.

11Er:

Erreur de zoom. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit respectif sur la platine principale). Le zoom n'est pas à la position correcte.

13Er:

Erreur d'iris. Cet avis est indiqué quand il y'a des fonctions d'erreur magnetiques (la photodiode est défectueuse ou le magnet manque) ou le moteur pas à pas est defectueux (ou le circuit respectif sur la platine principale). L'iris n'est pas à la position correcte.

NETTOYAGE ET MAINTENANCE

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l'épreuve de réception.

L'entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.

Entre autres, il faut respecter particulièrement les points suivants:

1) Tous les vis avec lesquelles l'appareils ou des parties de l'appareil sont montés, doivent être fixément serrées et ne doivent pas être corrodées.
2) Au boîtier, aux fixations et au lieu de montage (plafond, fixations pour une installation sur un niveau moins élevé, Traverse) aucune déformation doit être visible.
3) Des parties mouvantes mécaniques comme des axes, des oeillets et similaires, ne doivent pas avoir aucune trace d'usure (par ex. usure par frottement ou dommages) et ne doivent pas tourner de manière déséquilibrée.
4) Les lignes de raccord électriques ne doivent pas avoir aucun endommagement, viellissement de matériel (par ex. des lignes poreux) ou des dépôts. D'autres régulations adaptées au lieu d'utilisation respectif et à l'utilisation, seront respectées par l'installateur compétent et des défauts de sécurité seront éliminés.

DANGER DE MORT!

Toujours débrancher avant de proceder à l'entretien!

L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l'alcool ou des détergents pour le nettoyage.

ATTENTION!

La lentille endommagée doit être remplacée pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles!

La lentille d'objectif doit être nettoyée toutes les semaines, car des résidus de liquide de brouillard se déposent rapidement. Nettoyer le ventilateur tous les mois.

Les gobos peuvent être nettoyés à l'aide d'une brosse douce. Nettoyer l'intérieur du projecteur au moins une fois par an avec un aspirateur ou une lame d'air. Les verres colorés dichroïques, la roue de gobos et les lentilles doivent être nettoyés une fois par mois.

Pour que les paliers des gobos rotatifs fonctionnent bien, ils doivent être huilés tous les six mois. Utiliser pour cela une seringue à aiguille fine. La quantité de l'huile ne doit pas être démésurée pour éviter que l'huile n'écoule pas durant la rotation.

L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent!

Veuillez faire attention aux instructions sous "Installer/Remplacer la lampe".

Remplacer le fusible

Toujours remplacer un fusible par un autre de modèle identique.

Avant le remplacement du fusible débrancher l'appareil.

Procédure:

Pas 1: Ouvriez le porte-fusible au dos de l'appareil avec un tournevis et le retirer du boîtier.
Pas 2: Retirez le fusible défectueux du porte-fusible.
Pas 3: Installez le nouveau fusible au porte-fusible.
Pas 4: Remettez le porte-fusible dans le boîtier et vissez-le.

Si des pièces de rechange sont nécessaires, toujours utiliser des pièces d'origine.

Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un câble secteur spécial disponible chez votre revendeur.

Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.

CARACTÉRISTIQUES TECHNIQUES

Alimentation: 230 V AC, 50 Hz ~
Puissance de rendement: 1725 W
Canaux de contrôle DMX: 19
Connexion DMX-512: XLR 3-pôles
Angle de rayonnement: 14/20/27/33°
Fréquence des flash: 13 Hz
Roue de couleurs 1: 8 couleurs dichroïques et ouverts
Roue de couleurs 2: 5 couleurs dichroïques, 2 filtres correcteurs, filtre UV et ouverts
Roue de gobos statiques: 5 gobos et ouverts
Roue de gobos rotatifs: 4 gobos et ouverts
Grandeur de gobos: Rosco "D" (D=53,3 mm)
Dimensions (LxlxH): 1060 x 410 x 240 mm
Poids: 48 kg
Maximale température ambiante T_a : 45°C
Maximale température du boîtier (à l'équilibre) T_B : 105°C
Distance minimum au surface enflammables: 0,5 m
Distance minimum au object illuminé: 0,5 m
Fusible: T 10 A, 250 V
Accessoires:
OSRAM SharXS HTI 1200W/D7/60 750h	N° d'art. 89302012
OSRAM SharXS HTI 1200W/D7/75 750h	N° d'art. 89302013
FUTURELIGHT CP-240 contrôleur	N° d'art. 51834265
Wizard-512 USB DMX-Software + Interface	N° d'art. 51860102
Wizard-1024 USB DMX-Software + Interface	N° d'art. 51860110
FUTURELIGHT DES-3 Fiche termination 3pôle	N° d'art. 51834001
Case de transport pour PSC-1200 PRO-Scan	N° d'art. 51836769

Attention! Les donnés imprimée dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 09.07.2009©

MANUAL DEL USUARIO

Futurelight®

PSC-1200 MK-2

DMX-Scanner

¡PRECAUCIÓN!
