MODE D'EMPLOI TVCC40010 ABUS

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile! Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 27.

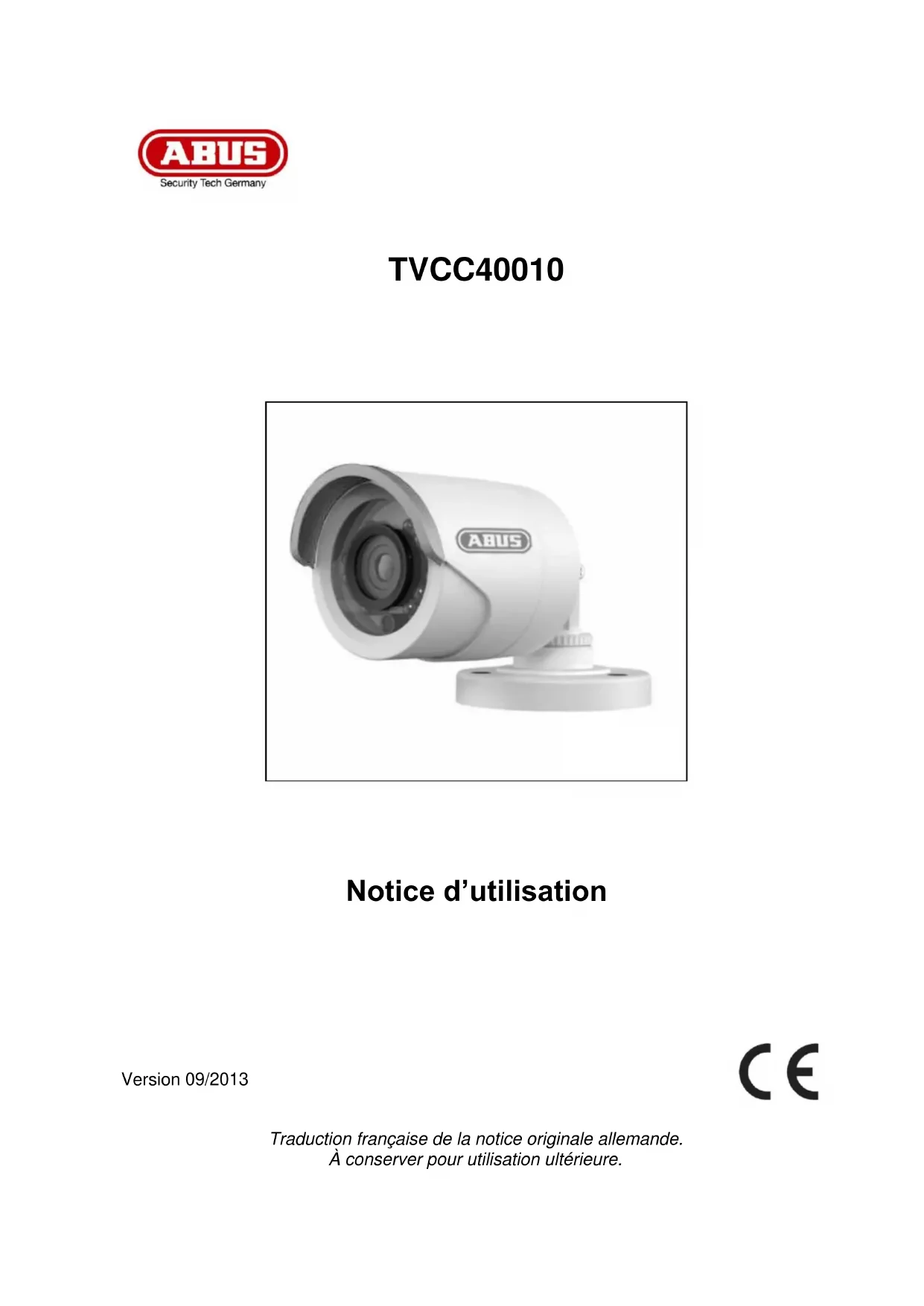

Notice d’utilisation

Traduction française de la notice originale allemande. À conserver pour utilisation ultérieure.24 Français Introduction

Chère cliente, cher client, Nous vous remercions de l’achat de ce produit. Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing ALLEMAGNE Afin de maintenir cet état et d’assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande! Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité! Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Ce mode d’emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l’adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n’est pas responsable d’erreurs techniques et typographiques et se réserve du droit d’effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n’est pas responsable de dommages directs et indirects, liés à l’équipement, la performance et l’usage de ce produit. Aucune garantie n’est accordée pour le contenu de ce document.25 Français Explication des symboles

Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.

Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité. La garantie ne couvre pas de tels cas.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu’à la protection de l’appareil. Veuillez lire les indications suivantes avec attention : Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie. En cas de chute, même de faible hauteur, le produit risque d’être endommagé. Installez le produit de manière à ce que le capteur d’images de l’appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les instructions d’installation fournies dans la notice d’utilisation, voir chapitre correspondant. Évitez d’utiliser le produit dans les conditions ambiantes suivantes : Emplacement humide ou humidité élevée de l’air Froid ou chaleur extrême exposition directe aux rayons du soleil En présence de poussières et de gaz, de vapeurs ou de solvants inflammables Fortes vibrations Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs Toute installation de la caméra sur des surfaces instables est interdite. Consignes de sécurité générales : Ne laissez pas traîner le matériel d’emballage. Dans les mains d’un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux. Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des enfants en raison des petites pièces qu’ils pourraient avaler. Veuillez ne jamais introduire d’objets à l’intérieur de l’appareil à travers ses orifices. Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible. Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés. Avant de mettre l’appareil en service, veuillez vérifier s’il est endommagé. Si c’est le cas, ne mettez pas l’appareil en service ! Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l’appareil et de compromettre votre sécurité (danger d’électrocution).26 Français Consignes de sécurité

1. Alimentation électrique : bloc d’alimentation 100-240 V CA, 50/60 Hz / 12 V CC, 1,5 A (compris à la

livraison) N’utilisez cet appareil qu’avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d’électricité. Coupez l’alimentation électrique de l’appareil avant de procéder à toute opération d’installation ou de maintenance.

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d’électrocution ou d’incendie.

Nettoyez l’appareil uniquement avec un chiffon humide et n’utilisez pas de produits de nettoyage agressifs. Veuillez pour cela couper l’alimentation électrique de l’appareil. Avertissements Avant la première mise en service, toutes les consignes de sécurité et d’utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d’éviter que le câble et la prise secteur ne soient

endommagés : Ne modifiez pas et ne manipulez pas le câble ni la prise secteur. Ne pliez pas et ne tordez pas le câble secteur. Pour débrancher l’appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

2. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

N’ouvrez jamais le boîtier ou le bloc d’alimentation. N’introduisez aucun objet métallique ou inflammable à l’intérieur de l’appareil. Afin d’éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

3. Lorsqu’un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d’alimentation pendant l’installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d’autres personnes. Câblez l’ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu’ils ne puissent entrer en contact lors d’une utilisation normale ou suite à une défaillance.

Déballage Lorsque vous sortez le dispositif de l’emballage, traitez-le avec grand soin.

En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.27 Français Contenu 1. Usage approprié ...................................................................................................... 28 2. Livraison .................................................................................................................. 28

3. Caractéristiques et fonctions ................................................................................. 28

La caméra extérieure convient tant au fonctionnement de jour que de nuit. Grâce au degré de protection IP66, elle peut être utilisée en extérieur comme en intérieur. La caméra dôme extérieure jour/nuit est équipée d’un capteur d’image de haute qualité. Elle permet une vidéo surveillance en association avec un enregistreur vidéo ou un écran de surveillance. Vous trouverez une description détaillée des fonctionnalités de l’appareil dans le chapitre « 3. Caractéristiques et fonctions ».

Mini-caméra dôme extérieure jour/nuit avec matériel de montage Bloc d’alimentation avec prises EU, UK et AU 12 V CC/1,5 A

3. Caractéristiques et fonctions

Caméra extérieure compacte jour/nuit Nombreuses possibilités d’installation de la caméra, en intérieur ou en extérieur Design sobre et haut degré de protection (IP66) Haute résolution de 600 lignes TV Câble combiné de 20 mètres compris Extension parfaite de TVVR30004 ou TVVR3010429 Français

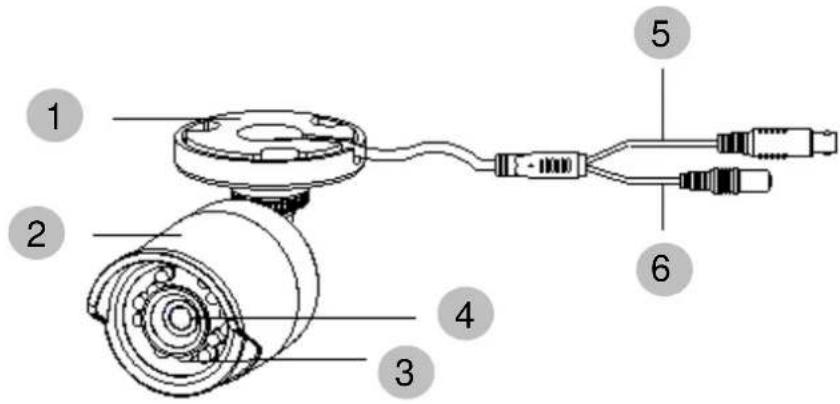

4. Description de la caméra

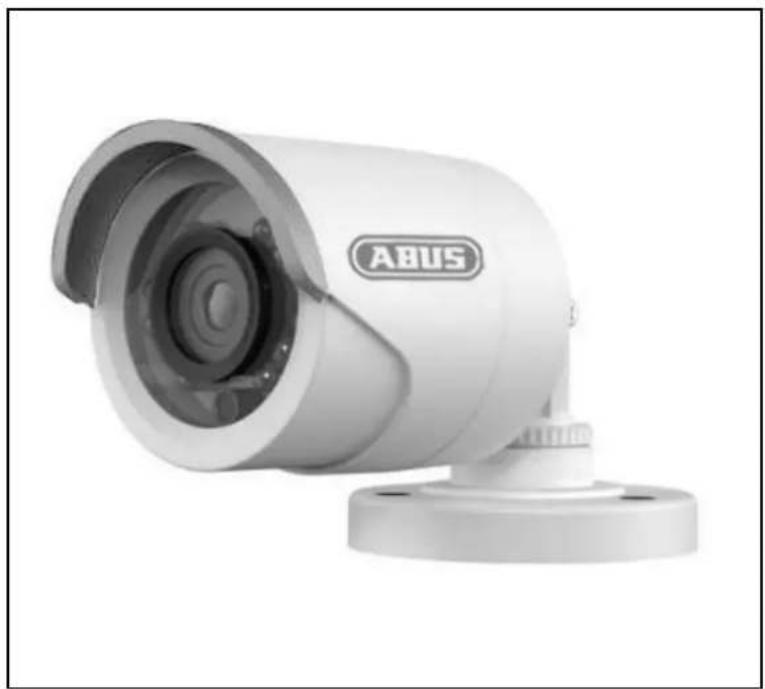

Caméra avec pare-soleil

Tension d’alimentation

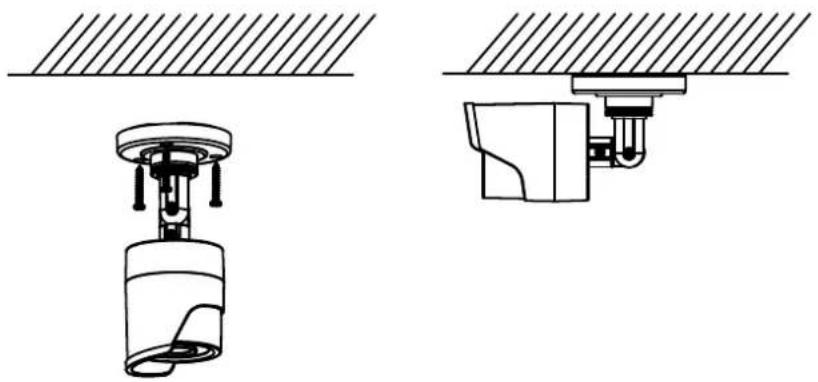

5.1 Montage de la caméra

ATTENTION ! Pendant le montage, l’alimentation électrique de la caméra doit être coupée.

Utilisez le gabarit de perçage joint pour percer les trous de fixation et introduisez les chevilles. Faites passer le câble par l’ouverture latérale et fixez la caméra à l’aide des vis jointes.

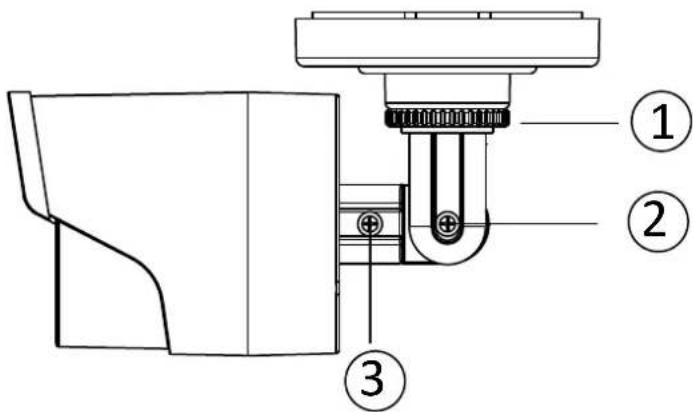

5.2 Orientation de la caméra

L’orientation de la caméra peut être effectuée sur 3 axes.

Rotation : de 0° à 360° Desserrez la molette (1) afin de régler l’angle de rotation. Inclinaison : de 0° à 90° Desserrez la vis (2) afin de régler l’angle d’inclinaison. Angle de vue : de 0° à 360° Desserrez la vis (3) afin de régler l’angle de vue.

N’oubliez pas de resserrer ensuite les vis et la molette.

5.3 Alimentation électrique

ATTENTION ! Avant de commencer l’installation, assurez-vous que la tension secteur correspond bien à la tension nominale de la caméra.

(1) Signal vidéo (BNC) (2) Tension d’alimentation 12 V CC (5,5 x 2,1 mm)

Les caméras sont prévues pour une tension d’alimentation de 12 V CC. Veuillez tenir compte de la polarité lors du raccordement. Un bloc d’alimentation est prévu pour le raccordement (fiche ronde, 5,5 mm x 2,1 mm).

5.4 Installation du câble vidéo

Afin de transmettre le signal vidéo à un convertisseur, écran ou enregistreur, un câble coaxial de type RG59 avec fiche mâle BNC doit être branché au raccord « Video-OUT ». La longueur du câble jusqu’au prochain appareil ne doit pas dépasser 150 m. Afin d’augmenter la portée, des amplificateurs de signaux adéquats peuvent être utilisés.

6. Entretien et nettoyage

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des dommages. Quand vous pensez qu’une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand Le dispositif montre un dommage visible, Le dispositif ne fonctionne plus.

Attention: Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit.

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l’eau tiède.

Veillez qu’aucun liquide n’arrive dans le dispositif. N’utilisez pas de produits de nettoyage chimiques.

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l’exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l’élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l’Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d’assurer un recyclage du produit dans le respect des règles de protection de la santé et de l’environnement.32 Français

8. Donnèes techniques

Numéro de type TVCC40010 Capteur d’image DIS 1/3" Type de caméra Caméra extérieure jour/nuit Résolution 600 TVL Éléments d’image (utiles) 720 (H) x 480 (V) Objectif 3,6 mm, objectif fixe Angle de vue horizontal 68,4° Commutation jour/nuit Filtre d’arrêt IR électromagnétique Éclairage minimal (couleur) 0,1 lux Éclairage minimal (IR) 0 lux Réduction du bruit > 52 dB Réglage électronique de l’obturateur 1/25 ~ 1/15 000 s Compensation du rétro-éclairage Oui Système vidéo PAL / NTSC LED IR

Portée IR 10 m Raccordements Signal vidéo (BNC), tension d’alimentation (CC) Tension d’alimentation 12 V CC Consommation d’électricité 5 W maxi Température de fonctionnement De -20 °C à 50 °C Humidité 90 % maxi Degré de protection IP 66 Dimenssions (H x ) 149,5 mm x 70 mm Poids 360 gTVCC40010

Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l’éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l’impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
