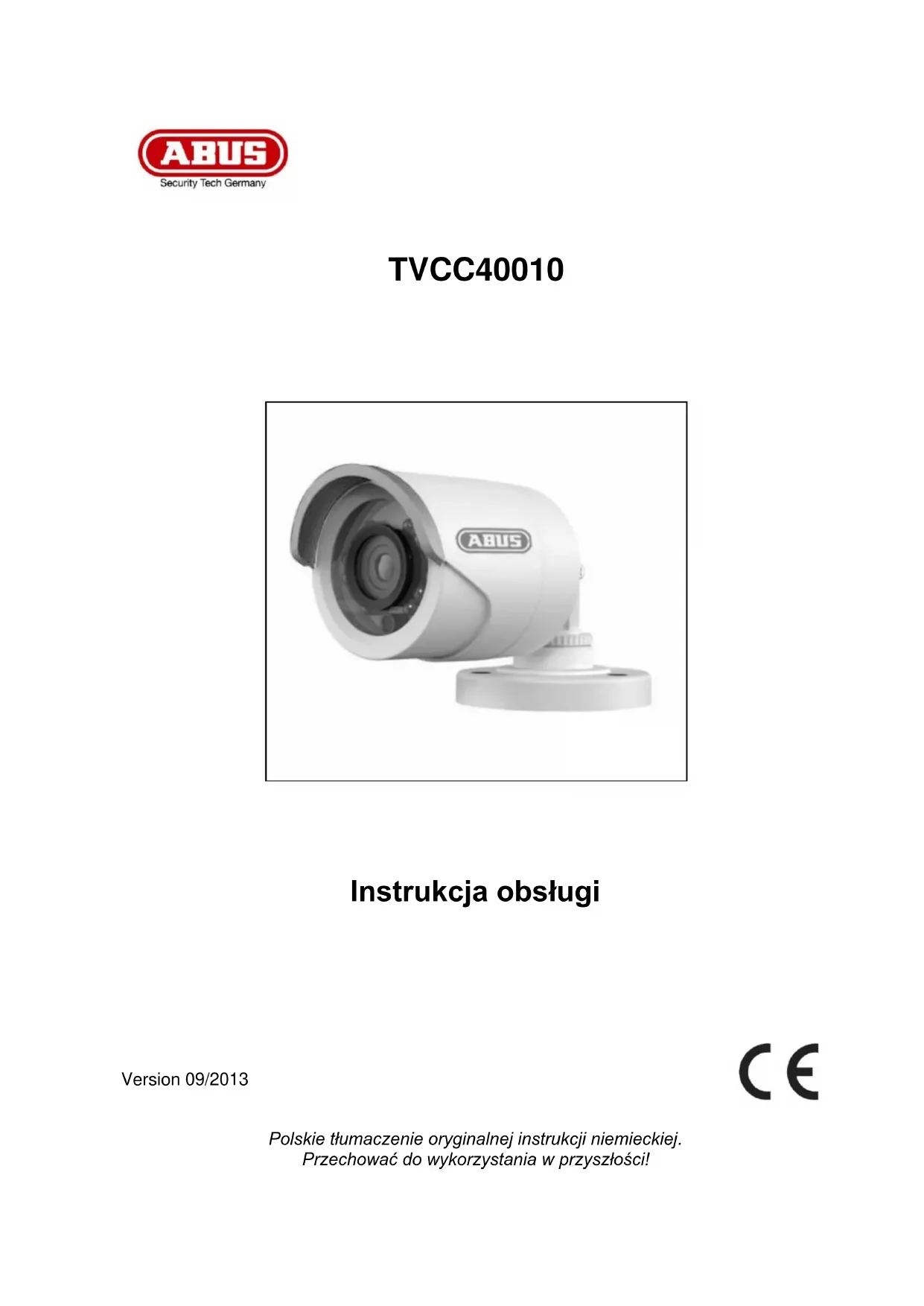

INSTRUKCJA OBSŁUGI TVCC40010 ABUS

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości! Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 67.

Polskie tłumaczenie oryginalnej instrukcji niemieckiej. Przechować do wykorzystania w przyszłości!64 Polski Wprowadzenie

Szanowna Klientko, Szanowny Kliencie, Dziękujemy za zakup naszego produktu. To urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa! Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika. ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi. ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.65 Polski Objaśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.

Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty. Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi. Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu. Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi. Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia. Wilgoć lub za wysoka wilgotność powietrza. Skrajne zimno lub gorąco. Bezpośrednie nasłonecznienie Zapylenie, palne gazy, opary lub rozpuszczalniki Silne wibracje Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników Kamera nie może być instalowana na niestabilnych powierzchniach. Ogólne zasady bezpieczeństwa Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci. Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte. Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia. Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów. Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń. Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać! Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).66 Polski Zasady bezpieczeństwa

1. Zasilanie elektryczne: zasilacz sieciowy 100-240 V AC, 50/60 Hz / 12 V DC, 1,5 A (w zestawie)

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwróć się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących. Przed czyszczeniem odłącz urządzenie od sieci. Ostrzeżenia Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową. Nie wyginaj i nie skręcaj kabla sieciowego. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

2. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

Nigdy nie otwieraj obudowy ani zasilacza. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

3. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób. Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.67 Polski Spis treści

1. Użycie zgodne z przeznaczeniem .......................................................................... 68

1. Użycie zgodne z przeznaczeniem

Kamera zewnętrzna jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Zewnętrzna kamera kopułkowa dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem. Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje“.

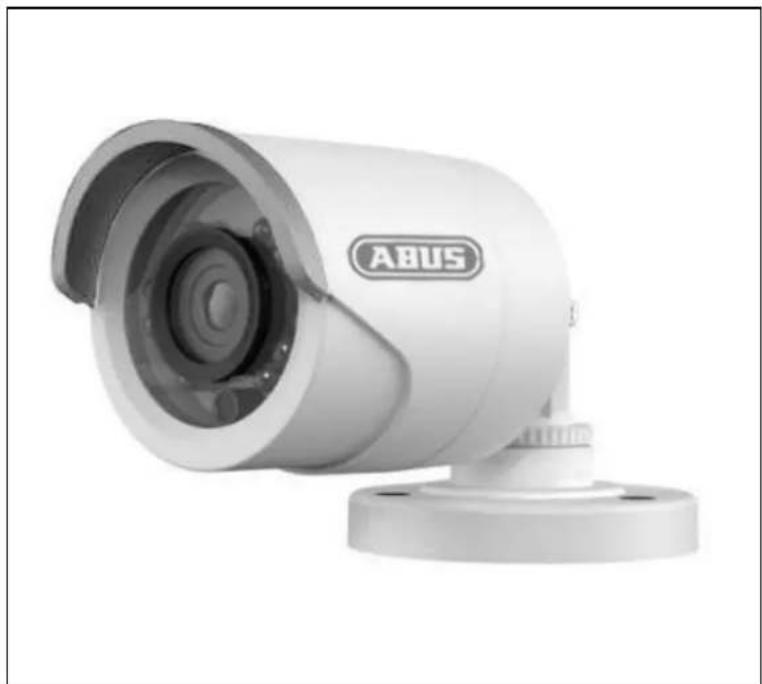

Minikamera zewnętrzna kopułkowa dzień/noc z materiałem montażowym Zasilacz z adapterem EU, AU i UK 12 V DC/ 1,5 A

Kompaktowa kamera zewnętrzna dzień/noc Różnorodne możliwości umieszczenia kamery – wewnątrz lub na zewnątrz Prosta stylistyka i wysoka klasa ochrony (IP66) Wysoka rozdzielczość gwarantująca wysoki poziom szczegółowości dzięki 600 TVL 1 kabel kombi o długości 20 metrów Idealne rozwiązanie dla rozszerzenia TVVR30004 lub TVVR3010469 Polski

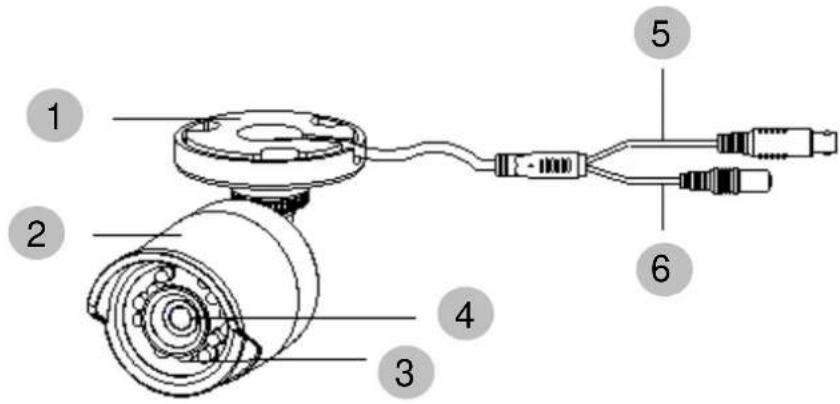

Kamera z daszkiem przeciwsłonecznym

Zasilanie napięciowe

5. Montaż/instalacja

UWAGA! W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

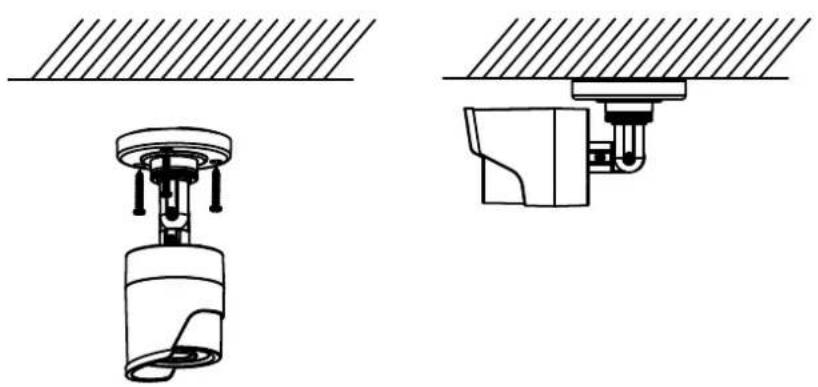

Użyj załączonego szablonu do wiercenia otworów mocujących i włóż kołki rozporowe. Przeprowadź kabel przez boczny otwór i przymocuj kamerę za pomocą dołączonych śrub.

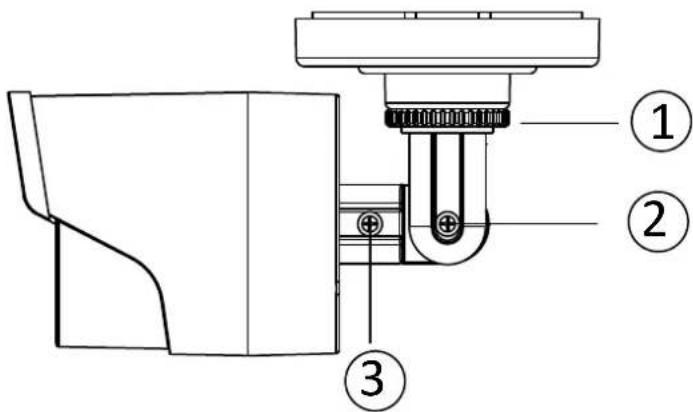

5.2 Ustawianie kamery

Kamerę można ustawiać w 3 osiach.

Obrót: 0° – 360° Odkręć pokrętło (1), aby ustawić kąt obrotu. Przechylanie: 0° – 90° Odkręć śrubę (2), aby ustawić kąt nachylenia. Kąt widzenia: 0° – 360° Odkręć śrubę (3), aby ustawić kąt widzenia.

Na koniec nie zapomnij przykręcić śrub i pokrętła!

5.3 Zasilanie elektryczne

UWAGA! Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kamery.

(1) Sygnał wideo (BNC) (2) Zasilanie napięciowe 12 V DC (5.5 x 2.1 mm)

Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwróć uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).

5.4 Zakładanie kabla wideo

Do transferu sygnału wideo z kamery do konwertera, monitora lub nagrywarki konieczne jest podłączenie przyłącza „Video-OUT“ kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać 150 metrów. W celu zwiększenia zasięgu można zastosować odpowiednie wzmacniacze regeneracyjne.

6. Konserwacja i czyszczenie

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona. Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem. Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli: urządzenie ma widoczne uszkodzenia, urządzenie nie działa.

Pamiętaj: Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.72 Polski

Numer modelu TVCC40010 Czujnik obrazowy 1/3" DIS Typ kamery Kamera zewnętrzna dzień/noc Rozdzielczość 600 TVL Elementy obrazowe (efektywne) 720 (H) x 480 (V) Obiektyw

3.6 mm, obiektyw stałoogniskowy

Kąt widzenia w poziomie 68,4° Przełączanie dzień/noc Elektromechaniczny filtr IR-CUT Minimalne oświetlenie (kolor)

Minimalne oświetlenie (IR) 0 luksów Redukcja zakłóceń > 52 dB Regulacja migawki elektronicznej 1/25 ~ 1/15.000 sek. Kompensacja oświetlenia konturowego tak System wideo PAL/NTSC Diody IR LED

Zasięg IR 10 m Złącza Sygnał wideo (BNC), zasilanie napięciowe (DC) Zasilanie napięciowe 12 V DC Pobór prądu Maks. 5 W Temperatura pracy -20 °C – 50 °C Wilgotność powietrza Maks. 90% Stopień ochrony IP 66 Wymiary (Wx) 149,5 mm x 70 mm Masa 360 gTVCC40010

Nota redakcyjna Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony. Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku. Zmiany techniczne i zmiany wyposażenia zastrzeżone
