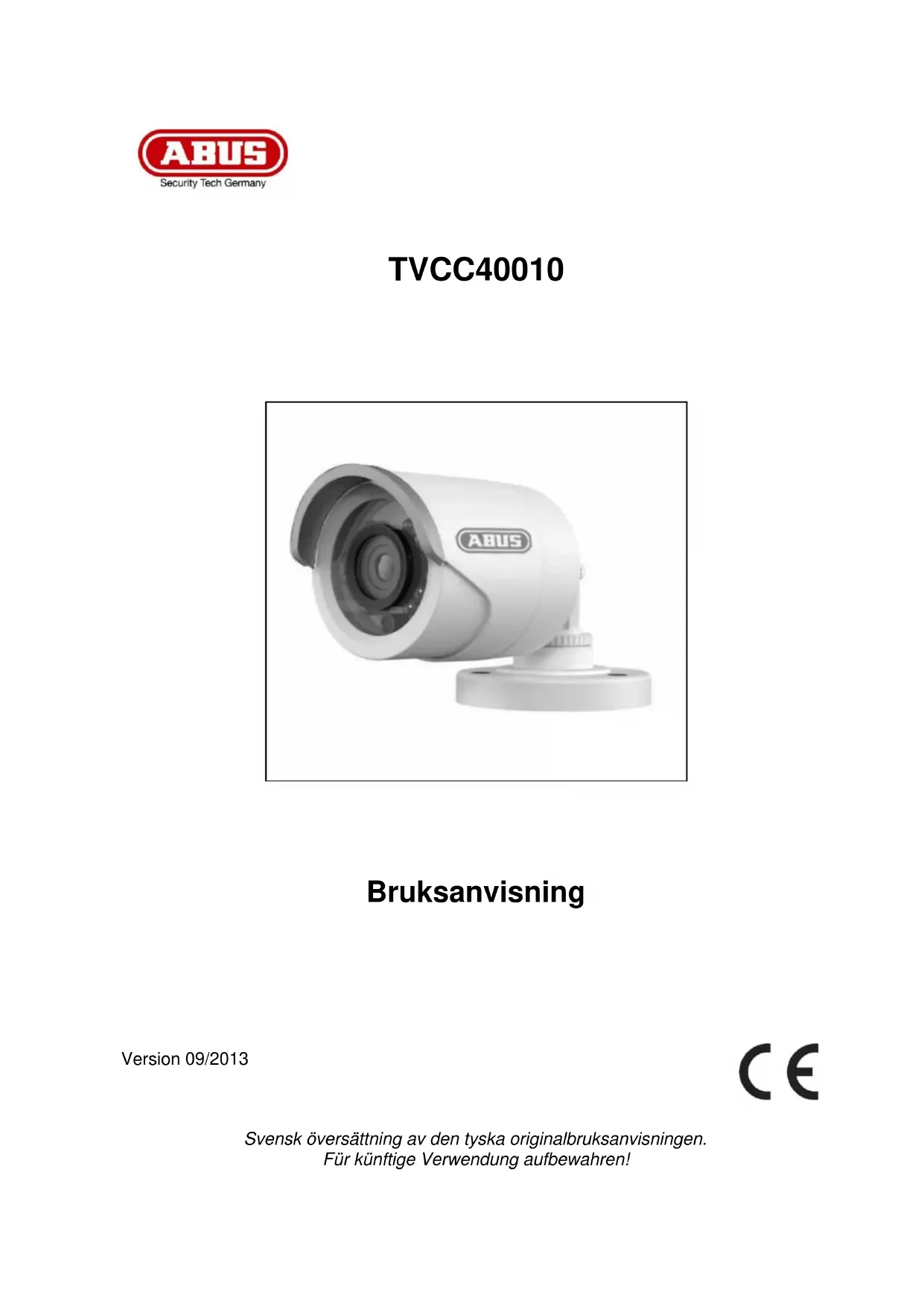

BRUKSANVISNING TVCC40010 ABUS

Svensk översättning av den tyska originalbruksanvisningen. Für künftige Verwendung aufbewahren!

Inledning

Bäste kund,

Vi vill passa på att tacka dig för att du valt denna produkt.

Denna produkt uppfyller kraven i relevanta och gällande EU-riktlinjer. Försäkran om överensstämmelse finns att tillgå hos:

Som användare måste du följa denna bruksanvisning för att användningen ska klassas som riskfri!

Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla nämnda företagsnamn och produktbeteckningar är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna.

Kontakta din installatör eller återförsäljare vid frågor.

Ansvarsfriskrivning

Denna bruksanvisning har tagits fram med största omsorg. Om du upptäcker några felaktigheter eller försummelser, vänligen meddela oss skriftligen på den adress som anges på baksidan av bruksanvisningen. ABUS Security-Center GmbH & Co. KG ansvarar inte för tekniska eller typografiska fel och förbehåller sig rätten att när som helst, och utan förvarning, utföra ändringar på produkten och i bruksanvisningarna. ABUS Security-Center ansvarar inte för direkta och indirekta följdskador, som uppstår i samband med installationen eller användningen av denna produkt eller av produktens arbetssätt. Vi ger inte någon slags garanti för innehållet i detta dokument.

Symbolförklaring

	Symbolen med blixt och triangel används för att visa när risk för skador föreligger, t.ex. på grund av elektriska stötar.
	Ett utropstecken i triangeln visar att det finns viktiga anvisningar i denna bruksanvisning som måste beaktas.
	Denna symbol visar att det finns särskilda tips och anvisningar på hur produkten ska användas.

Viktiga säkerhetsanvisningar

	Vid skador som uppstår på grund av att anvisningarna i bruksanvisningen inte har följts upphör garantin. Vi övertar inget ansvar för följdskador!
	Vi övertar inget ansvar för sak- och personskador som kan härledas till felaktig användning eller att säkerhetsanvisningarna inte har följts. I dessa fall upphör alla garantianspråk.

Bäste kund, följande säkerhetsanvisningar och faroangivelser syftar inte enbart till att skydda mot personskador, utan även till att skydda mot skador på produkten. Läs noggrant igenom följande punkter:

• Produkten innehåller inga komponenter som behöver underhållas. Om produkten tas isär upphör godkännandet (CE) och garantin.
• Även vid fall från små höjder riskerar produkten att skadas.
• Montera produkten så att inget direkt solljus kan nå produktens bildupptagare. Observera monteringsanvisningarna i motsvarande kapitel i denna bruksanvisning.

Undvik följande omgivningsförhållanden vid användning:

• fukt eller för hög luftfuktighet
  • extrem kyla eller hetta
• direkt solljus
• damm eller brännbara gaser, ångor eller lösningsmedel
• kraftiga vibrationer
• starka magnetfält, t.ex. i närheten av maskiner och högtalare.
• Kameran får inte installeras på instabila ytor.

Allmänna säkerhetsanvisningar:

• Låt inte förpackningsmaterialet ligga framme! Plastfilm, plastpåsar, polystyren etc, kan vara farliga för barn.
• Av säkerhetsskäl får små barn inte leka med videoövervakningskameran. Kameran innehåller små delar som kan utgöra en kvävningsrisk om de sväljs.
• För inte in föremål genom öppningarna in i produkten.
• Använd endast de tillbehör som anges av tillverkaren. Anslut inga icke-kompatibla produkter.
• Följ säkerhetsanvisningarna och bruksanvisningarna för övriga anslutna enheter.
• Kontrollera produkten beträffande skador innan den börjar användas. Börja inte använda produkten om skador kan fastställas!
• Observera gränsvärden i tekniska data gällande driftspänning. För hög spänning kan förstöra produkten och utgöra en risk för personskador (elektrisk stöt).

1. Strömförsörjning: Nätdel 100–240 V AC, 50/60 Hz / 12 V DC, 1,5 A (ingår i leveransen)

Driv endast produkten med en strömkälla som har samma nätspänning som anges på typskylten. Om du inte känner till nätspänningen på användningsplatsen, kontakta din elleverantör. Bryt strömtillförseln till produkten innan du påbörjar underhålls- och installationsarbeten.

1. Överbelastning

Överbelasta inte eluttag, förlängningskabel och adaptrar eftersom detta kan orsaka eldsvådor eller elektriska stötar.

1. Rengöring

Rengör produkten endast med en fuktig trasa utan starka rengöringsmedel.

Vid rengöringen ska strömtillförseln till produkten brytas.

Varningar

Alla säkerhets- och användningsanvisningar måste läsas innan produkten används för första gången!

1. Observera följande anvisningar för att förhindra skador på nätkabel och nätkontakt:

2. Förändra och manipulera inte nätkabeln och nätkontakten.

3. Böj och tvinna inte nätkabeln.
4. När du bryter strömtillförseln till produkten, dra inte i nätkabeln, utan dra ur kabeln i kontakten.

5. Se till att nätkabeln befinner sig så långt som möjligt ifrån uppvärmningsanordningar för att förhindra att plastmanteln smälter.

6. Följ dessa anvisningar. Risk för elektriska stötar föreligger om dessa anvisningar inte följs:

7. Öppna aldrig höljet eller nätdelen.

8. För inte in metallföremål eller brandfarliga föremål i produkten.

9. För att förhindra skador på grund av överspänning (exempel: åskväder), använd ett överlastskydd.

10. Bryt omedelbart strömtillförseln till de defekta produkterna och informera din återförsäljare.

Vid installation i ett befintligt videoövervakningssystem, kontrollera att all utrustning separeras från elnätet och lågspänningskretsen.

Låt en behörig elektriker utföra monteringen, installationen och kabeldragningen om du är osäker på hur dessa arbeten ska utföras. Felaktig utförda eller oprofessionella arbeten på elnätet och eldrivna hushållsapparater utgör inte bara en fara för dig, utan även för andra människor.Utför installationen så att elnätet och lågspänningskretsen alltid är åtskilda, aldrig är anslutna till varandra och inte heller kan anslutas till varandra på grund av störningar.

Uppackning

Hantera produkten med största varsamhet under uppackningen.

Om originalförpackningen är skadad, kontrollera först produkten. Om produkten uppvisar skador, skicka tillbaka produkten med förpackningen och informera speditören.

Innehållsförteckning

1. Ändamålsenlig användning....88
2. Leveransomfång....88
3. Egenskaper och funktioner 88
4. Beskrivning av kameran 89
5. Montering/Installation 89

5.1 Montering av kameran....89
5.2 Justering av kameran....90
5.3 Strömförsörjning 90
5.4 Montering av videokabeln 90

1. Underhåll och rengöring....91

6.1 Underhåll....91
6.2 Rengöring....91

1. Avfallshantering 91

2. Tekniska data....92

1. Ändamålsenlig användning

Kameran för utomhusbruk är avsedd för användning på både dagen och natten. Tack vare skyddsklass IP66 kan kameran användas både inomhus och utomhus. Domekameran för utomhusbruk med dag-/nattfunktion är utrustad med en bildupptagare av högsta klass. Kameran ska användas för viedeoövervakning tillsammans med en inspelningsanordning eller en övervakningsmonitor.

En utförlig funktionsbeskrivning finns i kapitel "3. Egenskaper och funktioner".

2. Leveransomfång

Dag/natt Mini-domekamera för utomhusbruk inkl. monteringsmaterial

Nätdel inkl. EU-, AU- och UK-adapter 12 V DC / 1,5 A

Bruksanvisning

3. Egenskaper och funktioner

• Kompakt dag-/nattkamera för utomhusbruk
• Många olika monteringsalternativ för kameran – både inomhus och utomhus
• Avskalad design och hög skyddsklass (IP66)
  • Hög, precis upplösning tack vare 600 TVL
• Inkl. 20 m kombikabel
• Perfekt för komplettering av TVVR30004 eller TVVR30104

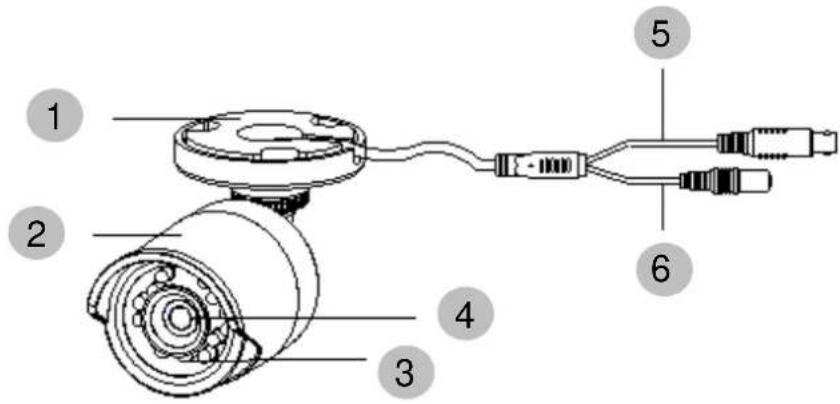

4. Beskrivning av kameran

1	Fästplatta
2	Kamera med solskydd
3	IR-lysdioder
4	Objektiv
5	Bildsignal
6	Spänningsförsörjning

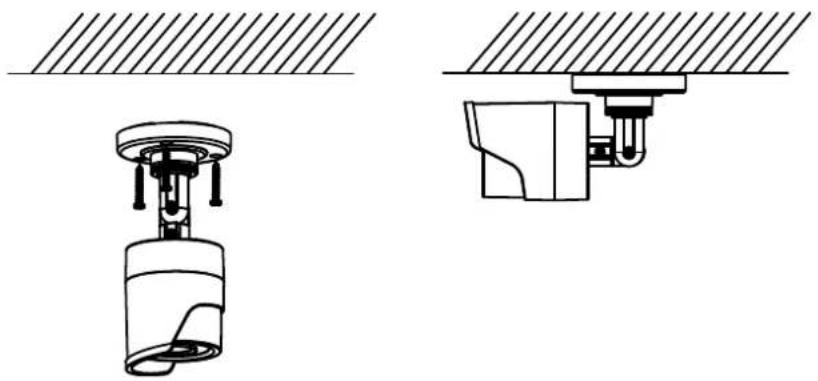

Under monteringen måste strömtillförseln till kameran vara bruten.

Använd den medföljande borrschablonen för att borra upp fästhålen och sätt i pluggarna. För kabeln genom öppningen på sidan och fixera kameran med de medföljande skruvarna.

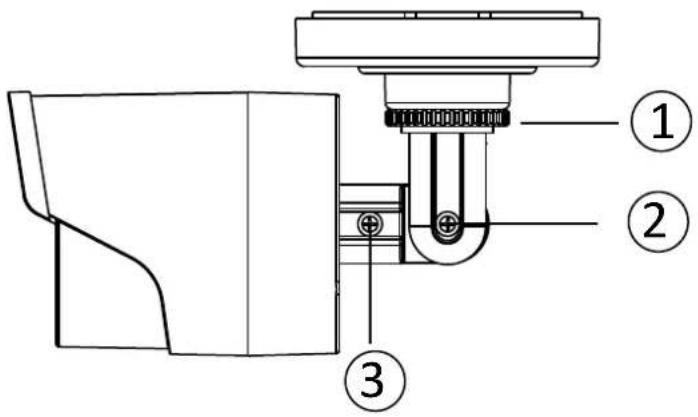

Kameran kan justeras i 3 riktningar.

Lossa hjulet (1) för att ställa in rotationsvinkeln.

Lutning: 0^ - 90^

Lossa skruven (2) för att ställa in lutningen.

Blickvinkel: 0°–360°

Lossa skruven (3) för att ställa in blickvinkeln.

Glöm inte att läsa skruvarna och hjulet när du är klar med inställningarna!

5.3 Strömförsörjning

	OBS!Innan du påbörjar installationen, se till att nätpänningen och kamerans nominella spänning stämmer överens.
		(1) Videosignal (BNC)(2) Spänningsförsörjning12 V DC (5,5 x 2,1 mm)[IMAGE]

Kamerorna är försedda med en 12 V DC spänningsförsörjning. Beakta polariteten vid anslutningen. En rund kontakt (5,5 mm x 2,1 mm) används för anslutningen.

5.4 Montering av videokabeln

För att överföra kamerans videosignal till en omvandlare, monitor eller inspelare måste en en koaxialkabel av typen RG59 med BNC-kontakt (hankontakt) anslutas till "Video-OUT"-utgången. Max. kabellängd till nästa enhet är 150 meter. Motsvarande signalförstärkare kan användas för att öka räckvidden.

6. Underhåll och rengöring

6.1 Underhåll

Kontrollera regelbundet produktens tekniska säkerhet, t.ex. beträffande skador på höljet.

Om det kan antas att produkten inte längre kan användas på ett säkert sätt, ska produkten tas ur drift och skyddas så att den inte kan användas oavsiktligt.

Vid följande tillständ kan det antas att produkten inte längre kan användas på ett säkert sätt:

• Produkten uppvisar synliga skador.
• Produkten fungerar inte längre.

Observera:

Produkten är underhållsfri. Produkten innehåller inga komponenter som behöver underhållas eller kontrolleras. Öppna därför aldrig produkten.

6.2 Rengöring

Rengör produkten med en ren, torr trasa. Vid kraftig smuts kan trasan fuktas lätt med ljummet vatten.

Se dock till att ingen vätska tränger in i produkten. Använd inga kemiska rengöringsmedel. Höljets och monitors yta riskerar att skadas (missfärgningar).

7. Avfallshantering

OBS! EG-direktivet 2002/96/EG reglerar korrekt hantering, insamling och återvinning av använda elektroniska apparater. Denna symbol innebär att produkten, i slutet av sin livslängd och i enlighet med lagstadgade föreskrifter, måste separeras från hushållsavfall och kommersiellt avfall samt avfallshanteras. Avfallshanteringen av gamla produkter sköts av återvinningsanläggningar i ditt land. Följ lokala föreskrifter vid avfallshantering av material. För mer information om återvinning (även för länder utanför EU), kontakta de lokala myndigheterna. Den separata insamlingen och återvinningen skyddar miljön. Dessutom kan du vara säker på att alla miljö- och hälsoskyddsbestämmelser observeras vid återvinningsanläggningen.

8. Tekniska data

Modellnummer	TVCC40010
Bildupptagare	1/3" DIS
Kameratyp	Dag/natt-kamera för utomhusbruk
Upplösning	600 TVL
Bildelement (effective)	720 (H) x 480 (V)
Objektiv	3,6 mm, Fix-objektiv
Horisontell blickvinkel	68,4°
Dag-/nattomkoppling	Elektromekaniskt IR-cut-filter
Min.-belysning (färg)	0,1 lux
Min.-belysning (IR)	0 lux
Brusreducing	>52 dB
Electronic-Shutter-reglering	1/25 ~ 1/15.000 s
Motljuskompensation	Ja
Videosystem	PAL/NTSC
IR-lysdioder	12
IR-räckvidd	10 m
Anslutningar	Videosignal (BNC), spänningsförsörjning (DC)
Spänningsförsörjning	12 V DC
Strömförbrukning	Max. 5 W
Drifttemperatur	-20 °C–50 °C
Luftfuktighet	Max. 90 %
Skyddsklass	IP 66
Mått (Hx∅)	149,5 mm x 70 mm
Vikt	360 g

TVCC40010

Denna publikation kommer från ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, Tyskland. Alla rättigheter, inklusive översättning, förbehållna. Alla typer av reproduktion, till exempel fotokopiering, mikrofilmning eller lagring i elektronisk utrustning för databehandling kräver skriftligt tillstånd från utgivaren.

Mångfaldigande, helt eller delvist, är förbjudet. Denna bruksanvisning motsvarar vid tryckningen aktuell teknisk nivå. Förändringar av teknik och utrustning förbehållna.
