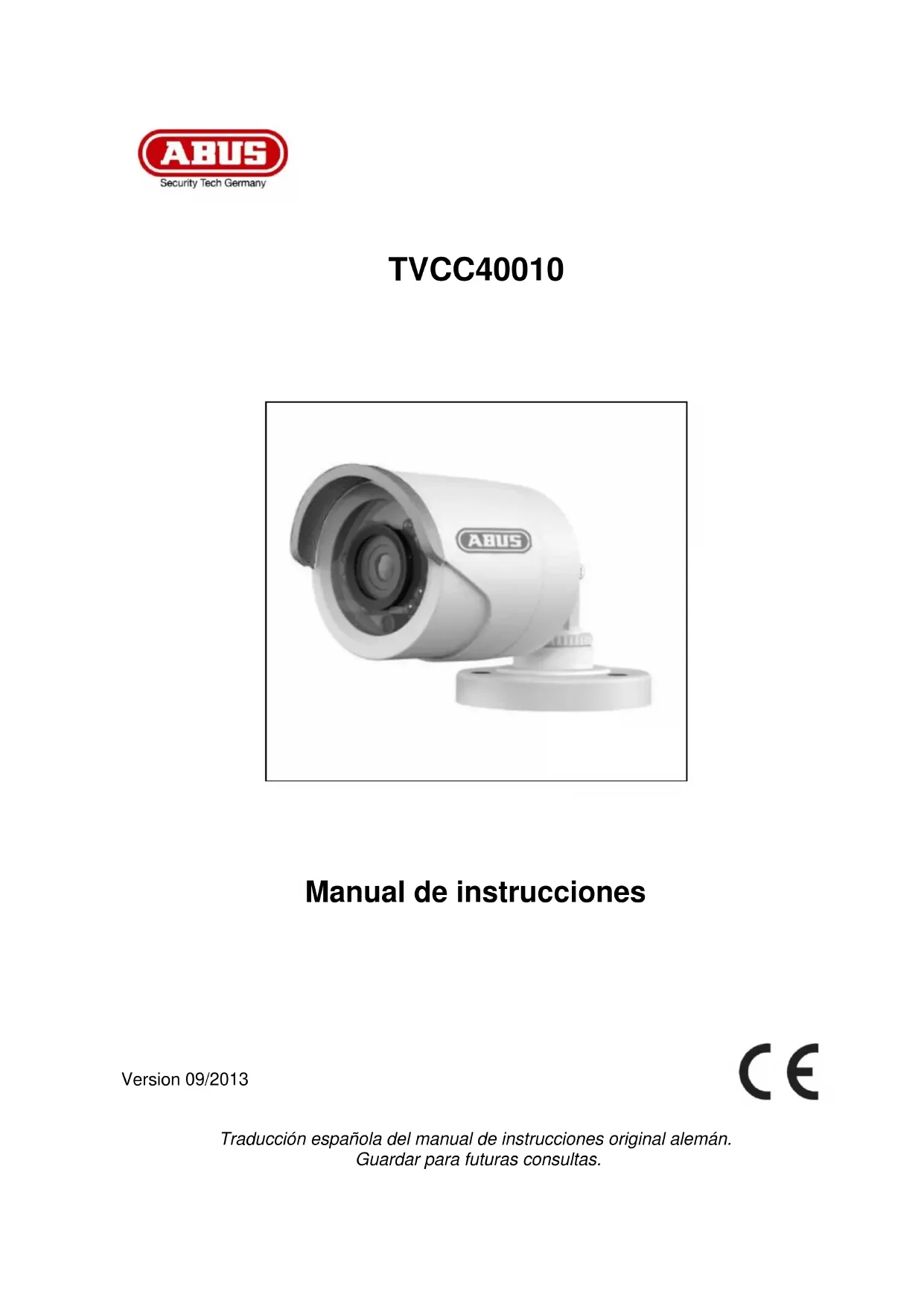

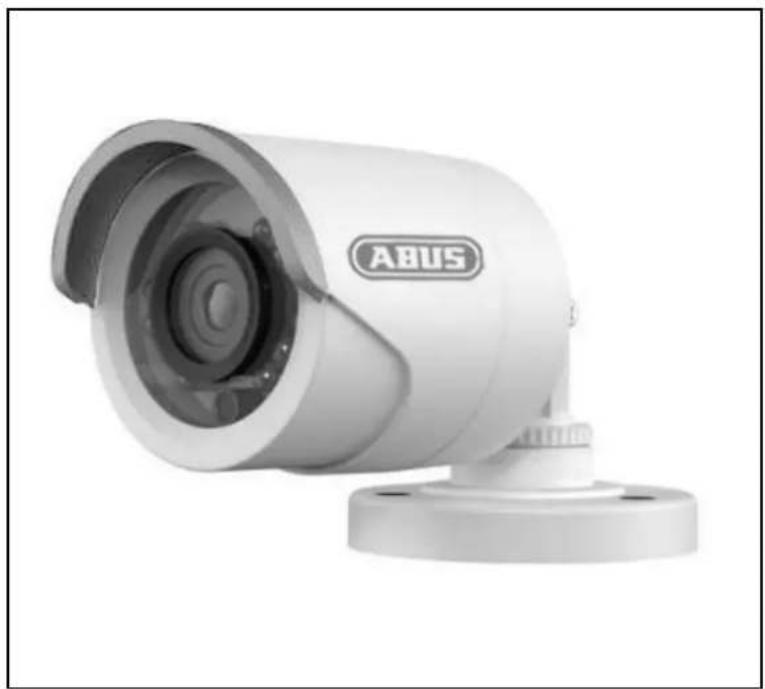

MANUAL DE USUARIO TVCC40010 ABUS
E Manual de instrucciones
Manual de instrucciones
Version 09/2013
CE
Traducción española del manual de instrucciones original alemán. Guardar para futuras consultas.
Introducción
Estimado cliente:
Le agradecemos la compra de este artículo.
Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la declaración de conformidad, diríjase a:
Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.
Antes de poner en funcionamiento el producto, lea todo el manual y respete todas las indicaciones de utilización y seguridad.
Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados.
Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.
Exención de responsabilidad
Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo a la dirección indicada al dorso de este manual.
ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.
ABUS Security-Center no se hace responsable de los daños que deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se otorga ninguna garantía por el contenido de esta documentación.
Explicación de los símbolos
 | El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica. |
 | Un signo de admiración dentro de un triángulo señaliza una indicación importante que es imprescindible tener en cuenta. |
 | Este símbolo señaliza consejos e indicaciones útiles para la utilización. |
Indicaciones importantes de seguridad
 | En el caso de daños provocados por no haber respetado las indicaciones expuestas en el manual, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes. |
 | No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En tales casos se extingue el derecho de garantía. |
Estimado cliente: las siguientes indicaciones de seguridad y peligro están destinadas no solo a proteger su salud y seguridad, sino también la integridad del aparato. Lea atentamente los siguientes puntos:
- Las piezas situadas en el interior del aparato no precisan mantenimiento. Si se desarma el aparato, la homologación (CE) y la garantía pierden su validez.
- Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato.
- Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga las instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones.
Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:
- Agua o humedad excesiva del aire
- Frío o calor excesivo
- Radiación directa del sol
- Polvo o gases, vapores o disolventes inflamables
- Fuertes vibraciones
- Campos magnéticos de gran intensidad, como cerca de máquinas o altavoces
- Instalación de la cámara sobre superficies inestables
Indicaciones generales de seguridad:
- No deje el material de embalaje tirado descuidadamente, pues las láminas o bolsas de plástico, las piezas de estiropor, etc. pueden suponer un peligro para los niños.
- Impida que la cámara de videovigilancia llegue a manos de los niños, pues se podrían tragar alguna de las piezas pequeñas de la cámara.
- No introduzca a través de las aberturas ningún objeto en el interior del aparato.
- Utilice únicamente los aparatos/piezas adicionales indicados por el fabricante. No conecte ningún producto que no sea compatible.
- Respete las indicaciones de seguridad y los manuales de instrucciones de los demás aparatos conectados.
- Antes de la primera puesta en funcionamiento, compruebe si el aparato presenta algún defecto. De ser así, no lo ponga en funcionamiento.
- No supere los límites de la tensión de funcionamiento expuestos en los datos técnicos. Una tensión más alta puede estropear el aparato y poner en peligro su propia seguridad (descarga eléctrica).
Indicaciones de seguridad
- Alimentación de corriente: bloque de alimentación 100-240 V CA, 50/60 Hz / 12 V CC, 1,5 A (en el volumen de entrega) Conecte este aparato solo a una fuente que suministre una corriente con la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.
2. Sobrecarga
Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.
3. Limpieza
Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos.
Para ello se ha de desenchufar el aparato.
Advertencias
Tenga en cuenta las indicaciones de seguridad y de manejo antes de la primera puesta en funcionamiento.
-
Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe de red.
-
No modifique ni manipule el cable de red ni el enchufe de red.
- No doble ni retuerza el cable de red.
- Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.
-
Preste atención a que el cable de red esté lo más alejado posible de fuentes de calor para así evitar que se derrita el recubrimiento de plástico.
-
Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:
-
No abra nunca la carcasa o la fuente de alimentación.
- No introduzca ningún objeto metálico ni inflamable en el interior del aparato.
-
A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.
-
Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.
 | Al instalar el aparato en un sistema de videovigilancia ya existente, asegúrese de que todos los aparatos estén desenchufados del circuito de red y del circuito de baja tensión. |
 | En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto. |
Desembalaje
Manipule el aparato con extremo cuidado al desembalarlo.
Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que este presente algún daño, devuélvalo en el embalaje e informe al servicio de reparto.
Table of contents
- Uso adecuado....58
- Volumen de entrega 58
- Características y funciones....58
- Descripción de la cámara 59
- Montaje/instalación .... 59
5.1 Montaje de la cámara....59
5.2 Orientación de la cámara....60
5.3 Alimentación de corriente....60
5.4 Instalación del cable de vídeo....60
- Mantenimiento y limpieza....61
6.1 Mantenimiento....61
6.2 Limpieza....61
-
Gestión de residuo....61
-
Datos técnicos....62
1. Uso adecuado
La cámara para exteriores resulta adecuada tanto para funcionamiento diurno como nocturno. Gracias a la clase de protección IP66, se puede emplear tanto en interiores como en exteriores. La cámara domo día/noche para exteriores está provista de un sensor de imagen de alta calidad. Sirve para la videovigilancia en combinación con un dispositivo de grabación o de un monitor de vigilancia.
Encontrará una descripción detallada del funcionamiento en el capítulo 3 "Características y funciones".
2. Volumen de entrega
Cámara domo Mini día/noche para exteriores inclusive material de montaje
Fuente de alimentación incl. adaptador EU, AU y UK 12 V CC/ 1,5 A
Instrucciones
3. Características y funciones
- Cámara compacta para exteriores, visión diurna y nocturna
- Diversas posibilidades de instalación de la cámara ya sea en interiores o en exteriores
- Diseño sencillo y clase de protección alta (IP66)
• Alta resolución de 600 TVL
• Inclusive cable combi de 20 metros - Ideal para ampliar TVVR30004 o TVVR30104

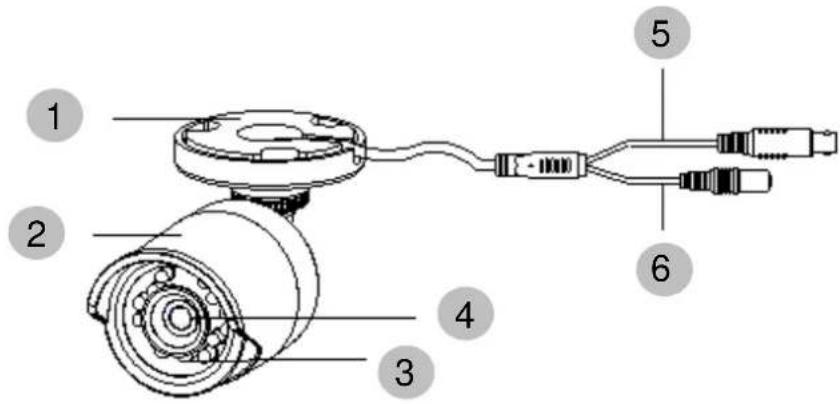

4. Descripción de la cámara
| 1 | Placa de sujeción |
| 2 | Cámara con techo parasol |
| 3 | LED de infrarrojos |
| 4 | Objetivo |
| 5 | Señal de vídeo |
| 6 | Alimentación de tensión |
5. Montaje/instalación
5.1 Montaje de la cámara
¡ATENCIÓN!
Durante el montaje, la cámara debe estar desconectada de la tensión de red.

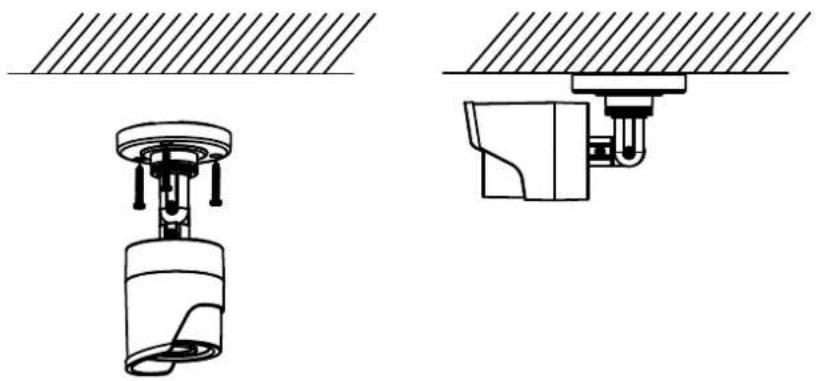

Utilice la plantilla de perforación adjunta para perforar los agujeros de fijación e inserte los tacos. Introduzca el cable por la abertura lateral y fije la cámara con los tornillos adjuntos.
5.2 Orientación de la cámara

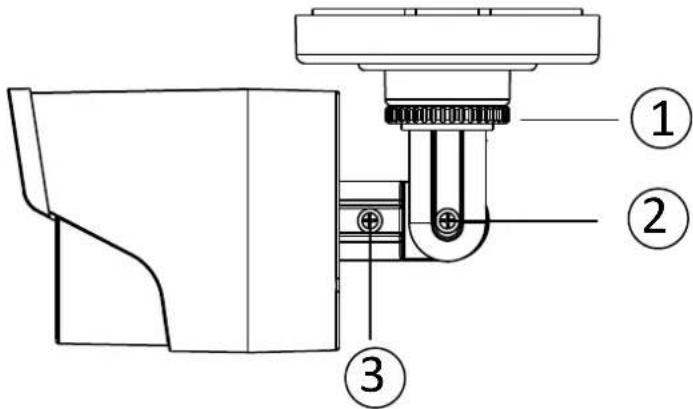

La cámara se puede orientar en 3 ejes.
Rotación: de 0° a 360°
Afloje la ruedecilla (1) para ajustar el ángulo de rotación.
Inclinación: de 0° a 90°
Afloje el tornillo (2) para ajustar el ángulo de inclinación.
Ángulo de visión: de 0° a 360°
Afloje el tornillo (3) para ajustar el ángulo de visión.
No olvide volver a fijar los tornillos y la ruedecilla una vez finalizado el ajuste.
5.3 Alimentación de corriente
| ¡ATENCIÓN!Antes de empezar con la instalación asegúrese de que coincidan la tensión de red y la tensión nominal de la cámara. | ||
 | (1) Señal de vídeo (BNC)(2) Alimentación de tensión12 V CC (5,5 x 2,1 mm)[IMAGE] | |
Las cámaras tienen una alimentación de tensión de 12 V CC. Al realizar la conexión, preste atención a la polaridad correcta. Para la conexión se ha previsto un bloque de alimentación (clavija redonda, 5,5 mm x 2,1 mm).
5.4 Instalación del cable de vídeo
Para transmitir la señal de vídeo de la cámara a un convertidor, monitor o dispositivo de grabación, se debe conectar en la conexión "Video-OUT" un cable coaxial del tipo RG59 con una clavija BNC. La longitud del cable hasta el siguiente dispositivo no debe superar los 150 metros. Para aumentar el alcance se pueden utilizar los correspondientes amplificadores de señal.
6. Mantenimiento y limpieza
6.1 Mantenimiento
Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.
Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y evite que pueda ponerse en marcha de nuevo involuntariamente.
El funcionamiento seguro no está garantizado si:
- El aparato presenta daños visibles.
- El aparato no funciona.
Tenga en cuenta lo siguiente:
El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que deba controlar o mantener en el interior del aparato; no lo abra nunca.
6.2 Limpieza
Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.
Evite que entren líquidos en el aparato.
No utilice limpiadores químicos; estos pueden dañar (desteñir) la superficie de la carcasa.
7. Gestión de residuo
Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los aparatos electrónicos al finalizar su vida útil. Este símbolo significa que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas en la ley, separado de la basura doméstica y de la basura industrial. La eliminación del aparato usado se puede realizar a través de distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales relativas a la gestión de materiales. El ayuntamiento de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). La separación y reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la protección de la salud y el medio ambiente.
8. Datos técnicos
| Código de referencia | TVCC40010 |
| Sensor de imagen | 1/3" DIS |
| Tipo de cámara | Cámara día/noche para exteriores |
| Resolución | 600 TVL |
| Elementos de imagen (efectivos) | 720 (H) x 480 (V) |
| Objetivo | 3,6 mm, objetivo fijo |
| Ángulo de visión horizontal | 68,4° |
| Cambio día/noche | Filtro de paso IR electromecánico |
| Luminosidad mínima (color) | 0,1 lux |
| Luminosidad mínima (IR) | 0 lux |
| Reducción del ruido | >52 dB |
| Obturador electrónico | 1/25 ~ 1/15.000 seg |
| Compensación de contraluz | Sí |
| Sistema de vídeo | PAL/NTSC |
| LED de infrarrojos | 12 |
| Alcance de infrarrojos | 10 m |
| Conexiones | Señal de vídeo (BNC), alimentación de tensión (CC) |
| Alimentación de tensión | 12 V CC |
| Consumo de corriente | Máx. 5 W |
| Temperatura de servicio | -20°C – 50°C |
| Humedad del aire | Máx. 90% |
| Clase de protección | IP 66 |
| Dimensiones (Hx∅) | 149,5 mm x 70 mm |
| Peso | 360 g |
TVCC40010
Este manual es una publicación de la Seguridad ABUS-Center GmbH & Co. KG, enlazador Kreuthweg 5, 86444 Affing. Todos los derechos reservados, incluyendo traducciones. Queda prohibida la reproducción, por ejemplo, Fotocopia, microfilm, o en los datos de los equipos electrónicos de procesamiento, sin la autorización por escrito de la editorial. No puede ser reproducido en cualquier forma. Este derecho para cambiar el estado de la técnica de la impresión. Los cambios en la tecnología y el equipo.
