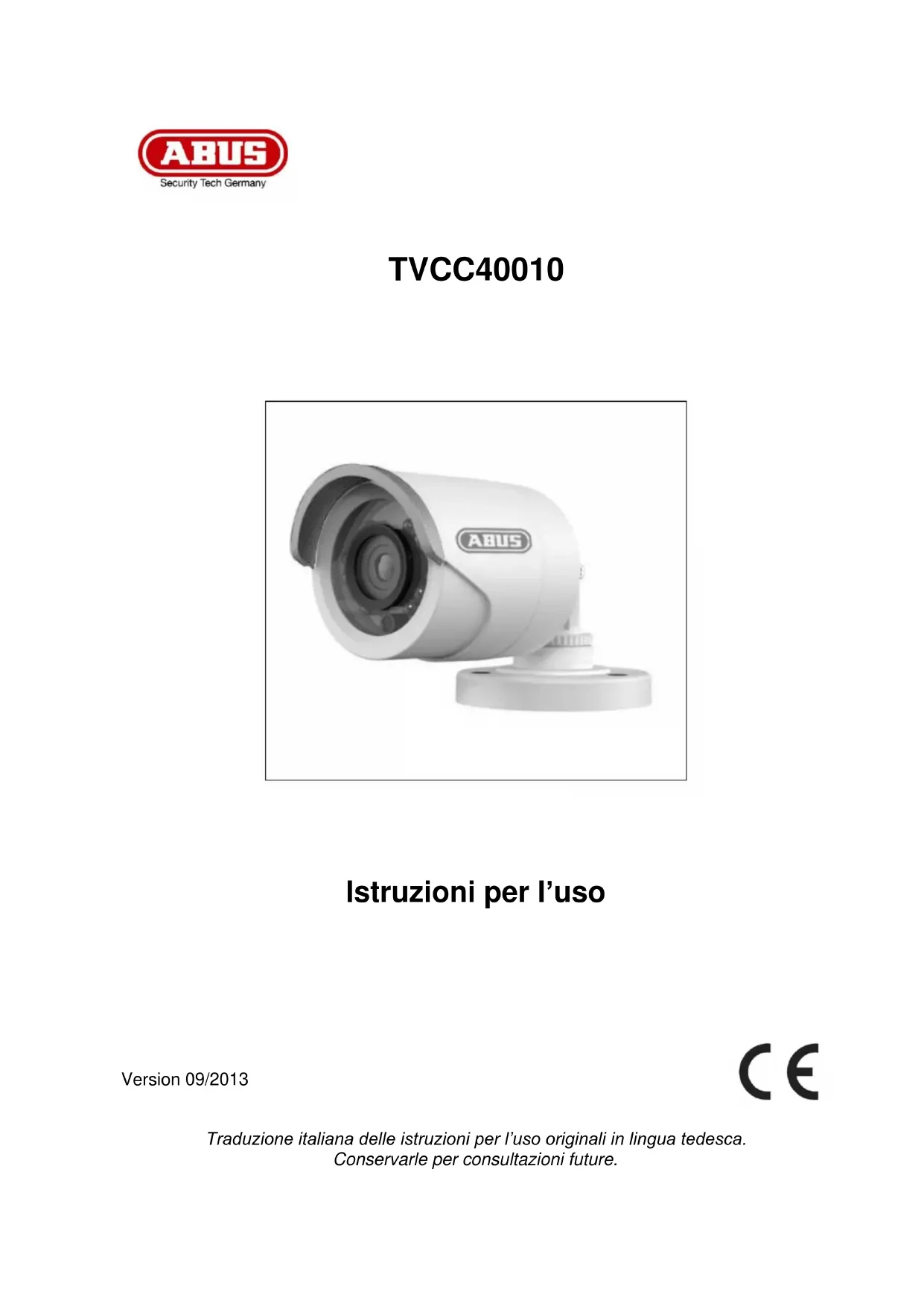

MANUALE UTENTE TVCC40010 ABUS

① Istruzioni per l'uso

s Bruksanvisning

Istruzioni per l'uso

Version 09/2013

CE

Traduzione italiana delle istruzioni per l'uso originali in lingua tedesca. Conservarle per consultazioni future.

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo prodotto risponde ai requisiti previsti dalle vigenti direttive europee. La Dichiarazione di conformità può essere richiesta a:

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per l'uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l'uso facendo attenzione alle note sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi si rivolga al Suo installatore o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele all'indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Descrizione dei simboli

	Il simbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. per scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda a note importanti contenute nelle presenti istruzioni per l'uso che è necessario osservare.
	Questo simbolo indica consigli particolari e note sull'uso dell'apparecchio.

Importanti note sulla sicurezza

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti!
	È esclusa la responsabilità per danni a cose o a persone dovuti ad un uso improprio o alla mancata osservanza delle note sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere l'apparecchio. Leggere attentamente i seguenti punti:

• All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre se l'apparecchio viene smontato, l'omologazione (CE) e la garanzia decadono.
• Il prodotto può danneggiarsi anche cadendo da altezze ridotte.
• Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità troppo elevata
• eccessivo freddo o caldo
• esposizione diretta ai raggi solari
• polvere o gas infiammabili, vapori o solventi
• forti vibrazioni
• forti campi magnetici, ad esempio in prossimità di macchine o altoparlanti
• La videocamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

• Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchi di plastica, parti in polistirolo ecc. possono diventare giocattoli pericolosi per i bambini.
• A causa delle piccole parti ingeribili, la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
• Non introdurre alcun oggetto all'interno dell'apparecchio attraverso le aperture.
• Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare prodotti incompatibili.
• Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri apparecchi collegati.
• Prima di mettere in funzione l'apparecchio controllare se sono presenti danni, in tal caso non azionare l'apparecchio.
• Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono distruggere l'apparecchio e compromettere la sicurezza dell'utente (scarica elettrica).

Avvertenze di sicurezza

1. Alimentazione elettrica: alimentatore 100-240 V AC, 50/60 Hz / 12 V DC, 1,5 A (in dotazione) Collegare l'apparecchio solo a sorgenti di corrente che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza l'alimentazione di corrente a disposizione, rivolgersi all'azienda elettrica locale. Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto possono verificarsi incendi o scosse elettriche.

3. Pulizia

Pulire l'apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi.

Scollegare l'apparecchio dalla rete elettrica.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo e alla spina di alimentazione, osservare le seguenti avvertenze:

2. Non modificare né manipolare il cavo e la spina di alimentazione.
   • Non piegare o torcere il cavo di alimentazione.

3. Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di alimentazione bensì la spina.

4. Assicurarsi che il cavo di alimentazione si trovi il più lontano possibile da apparecchi di riscaldamento per evitare lo scioglimento del rivestimento in plastica.

5. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

• Non aprire mai l'alloggiamento o l'alimentatore.
• Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.
- Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali) utilizzare una protezione contro le sovratensioni.

1. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di installazione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di rete e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico. Gli interventi sulla rete elettrica svolti in maniera errata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare le installazioni in modo tale che i circuiti di rete e di bassa tensione rimangano sempre separati e non siano collegati in nessun punto o che non possano essere collegati per un guasto.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare dei danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Indice

1. Utilizzo conforme....78
2. Dotazione 78
3. Caratteristiche e funzioni....78
4. Descrizione della videocamera 79
5. Montaggio / installazione....79

5.1 Montaggio della videocamera 79
5.2 Orientamento della videocamera 80
5.3 Alimentazione elettrica 80
5.4 Installazione del cavo video 80

1. Manutenzione e pulizia 81

6.1 Manutenzione....81
6.2 Pulizia....81

1. Smaltimento....81

2. Dati tecnici 82

1. Utilizzo conforme

La videocamera per esterni è adatta sia per la sorveglianza diurna che notturna. Grazie alla classe di protezione IP66 può essere utilizzata sia per interni che per esterni. La videocamera per esterni giorno/notte è equipaggiata con un pregiato sensore di immagine, che serve per la videosorveglianza unitamente a un registratore o a un monitor.

Una descrizione approfondita del funzionamento è riportata al capitolo "3. Caratteristiche e funzioni".

2. Dotazione

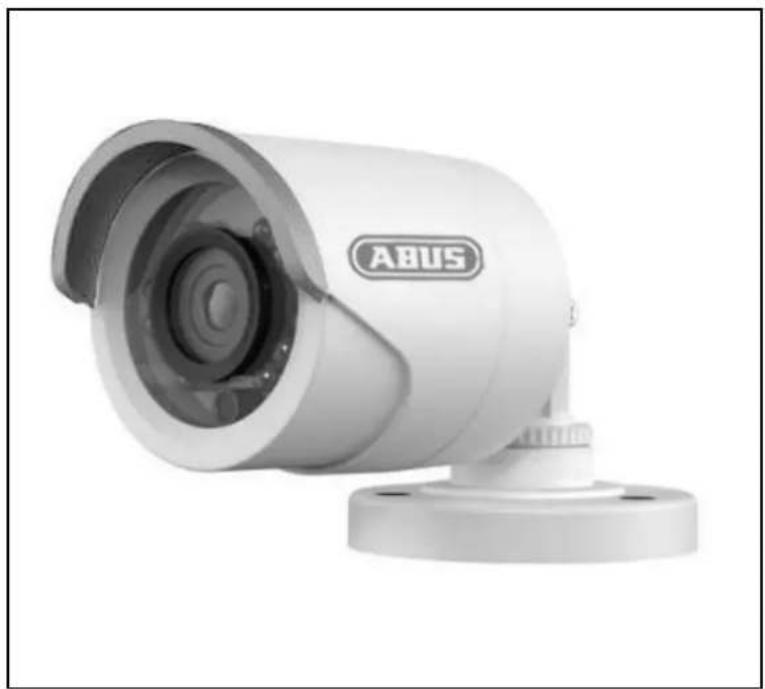

Videocamera dome Mini per esterni giorno/notte materiale di montaggio incl.

Alimentatore con adattatore EU, AU e UK 12 V DC / 1,5 A

Istruzioni

Cavo combinato da 20 m

3. Caratteristiche e funzioni

• Videocamera per esterni giorno/notte compatta
- Molteplici possibilità di applicazione della videocamera, sia internamente che all'esterno
- Design sobrio ed elevata classe di protezione (IP66)
• Elevata risoluzione fedele nei dettagli, grazie a 600 linee TV
- Incluso cavo combinato da 20 m
- Ideale per l'ampliamento da TVVR30004 o TVVR30104

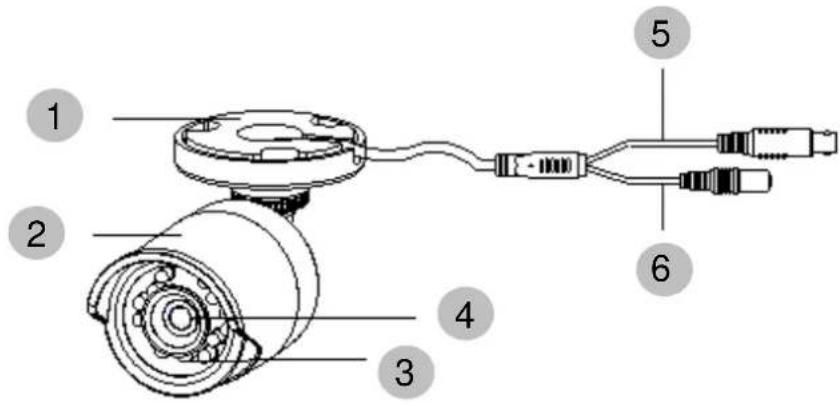

4. Descrizione della videocamera

1	Piastra di fissaggio
2	Videocamera con tettoia parasole
3	LED IR
4	Obiettivo
5	Segnale video
6	Alimentazione di tensione

5. Montaggio / installazione

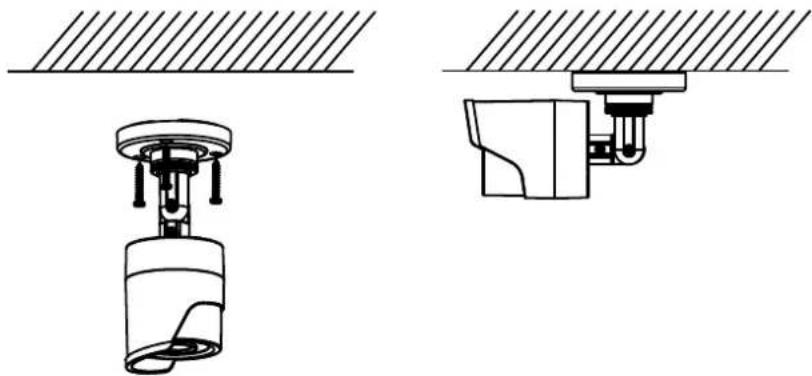

5.1 Montaggio della videocamera

ATTENZIONE!

Durante il montaggio la videocamera deve essere scollegata dalla rete elettrica.

Per la realizzazione dei fori di fissaggio utilizzare la dima di foratura in dotazione e inserire i tasselli. Inserire il cavo nel foro laterale e fissare la videocamera con le viti in dotazione.

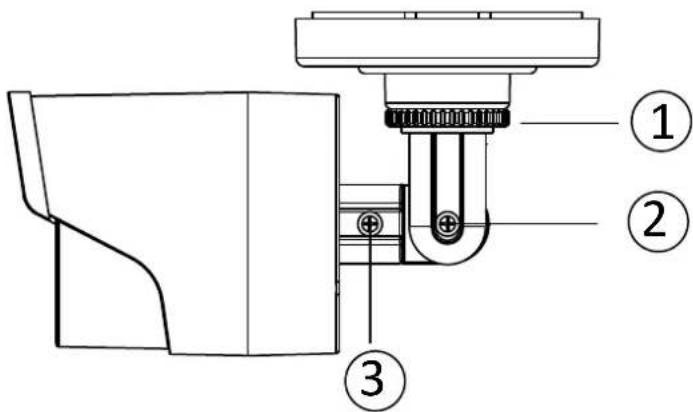

5.2 Orientamento della videocamera

La videocamera può essere orientata secondo 3 assi.

Rotazione: 0° – 360°

Svitare la ghiera di regolazione (1) per regolare l'angolo di rotazione.

Inclinazione: 0° – 90°

Svitare la vite (2) per regolare l'angolo di inclinazione.

Angolo di osservazione: 0° – 360°

Svitare la vite (3) per regolare l'angolo di osservazione.

Non dimenticare di fissare alla fine le viti e la ghiera di regolazione!

5.3 Alimentazione elettrica

	ATTENZIONE!Prima di procedere all'installazione assicurarsi che la tensione di rete e la tensionenominale della videocamera coincidano.
		(1) Segnale video (BNC)(2) Alimentazione di tensione12 V DC (5,5 x 2,1 mm)[IMAGE]

Le videocamere dispongono di una alimentazione di tensione di 12 V DC. Fare attenzione durante il collegamento alla polarità! Per il collegamento è predisposto un alimentatore a spina (spina tonda, 5,5 mm x 2,1 mm).

5.4 Installazione del cavo video

Per permettere la trasmissione del segnale video della videocamera a un convertitore, un monitor o a un registratore, collegare all'attacco "Video OUT" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 150 m. Per aumentare la portata è possibile utilizzare potenziatori di segnale corrispondenti.

6. Manutenzione e pulizia

6.1 Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere messo fuori servizio e assicurato contro un esercizio accidentale.

Si deve presumere che non sia più possibile un esercizio sicuro quando

• l'apparecchio presenta danni evidenti
• l'apparecchio non funziona più

Fare attenzione a quanto segue.

Il prodotto non richiede manutenzione da parte Sua. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utilizzatore; non aprirlo mai.

6.2 Pulizia

Pulire il prodotto con un panno asciutto pulito. Per rimuovere lo sporco più ostinato il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno dell'apparecchio. Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento potrebbe danneggiarsi (scolorimento).

7. Smaltimento

Attenzione: La Direttiva europea 2002/96/CE disciplina la regolare raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo segnala che nell'interesse della tutela ambientale l'apparecchiatura al termine della sua vita utile deve essere smaltita conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento della vecchia apparecchiatura può avvenire nei relativi centri di raccolta del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori particolari riguardo alla raccolta (anche relativamente a Paesi extracomunitari) rivolgersi alle proprie autorità amministrative locali. Attraverso la raccolta separata e il riciclaggio si provoca un minore impatto sulle risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute in fase di riciclaggio del prodotto.

8. Dati tecnici

Codice tipo	TVCC40010
Sensore di immagine	1/3" DIS
Tipo di videocamera	videocamera per esterni giorno/notte
Risoluzione	600 TVL
Pixel (effettivi)	720 (H) x 480 (V)
Obiettivo	3,6 mm, obiettivo fisso
Angolo di osservazione orizzontale	68,4°
Commutazione giorno/notte	filtro IR-Cut elettromeccanico
Luminosità min. (colore)	0,1 Lux
Luminosità min. (IR)	0 Lux
Eliminazione dei rumori di fondo	>52 dB
Regolazione otturatore elettronico Compensazione del controluce	1/25 ~ 1/15.000 sec.
	sì
Sistema video	PAL/NTSC
LED IR	12
Portata IR	10 m
Collegamenti	segnale video (BNC), alimentazione di tensione (DC)
Alimentazione di tensione	12 V DC
Corrente assorbita	max 5 W
Temperatura di esercizio	-20 °C – 50 °C
Umidità dell'aria	max 90%
Tipo di protezione	IP 66
Dimensioni (Hx∅)	149,5 mm x 70 mm
Peso	360 g

TVCC40010

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma. Questo diritto di cambiare lo stato dell'arte della stampa. Cambiamenti nella tecnologia e le attrezzature.
