MODE D'EMPLOI AX1500i CORSAIR

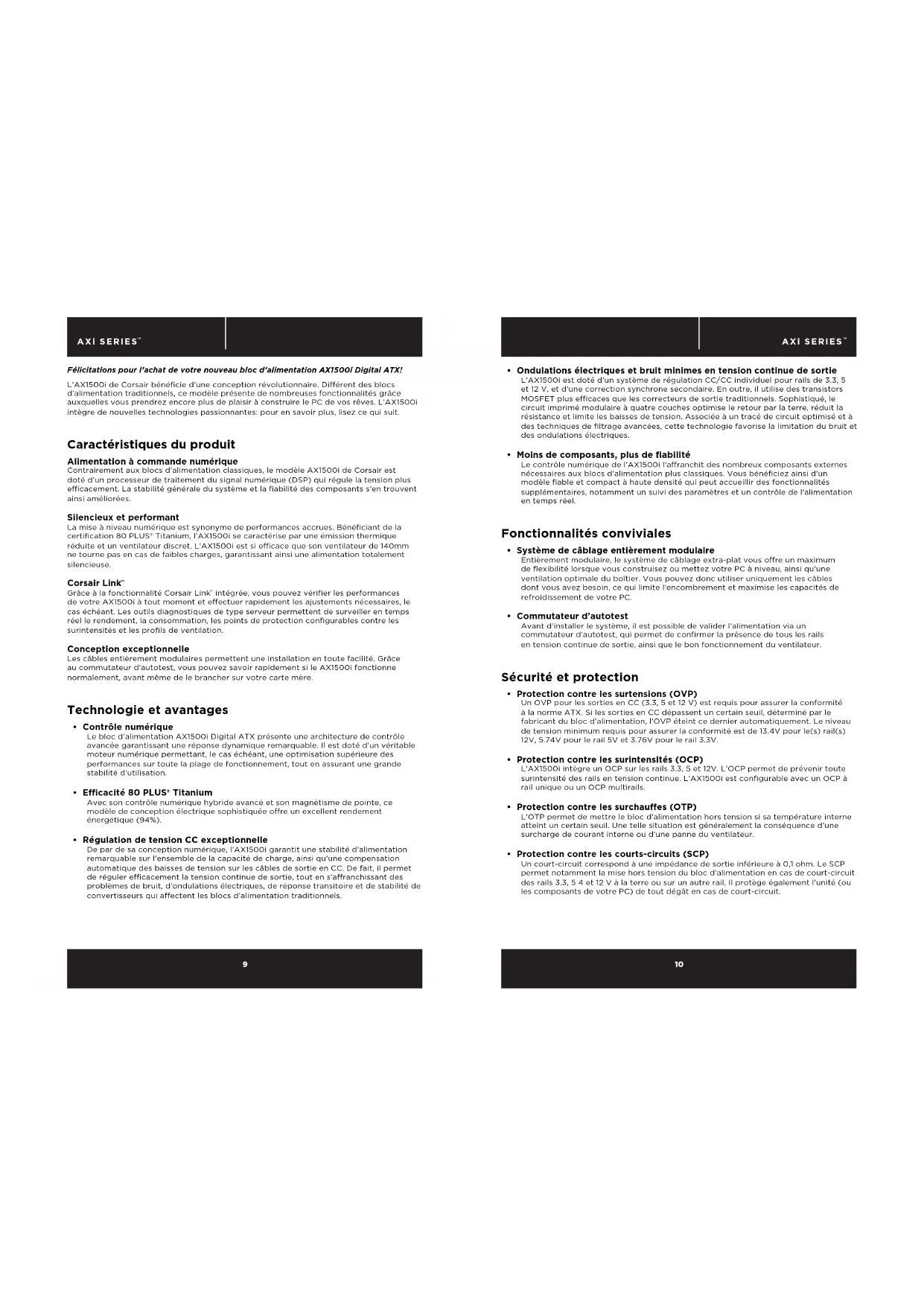

• Ondulations électriques et bruit minimes en tension continue de sortie L’AX1500i est doté d’un système de régulation CC/CC individuel pour rails de 3.3, 5 et 12 V, et d’une correction synchrone secondaire. En outre, il utilise des transistors MOSFET plus ecaces que les correcteurs de sortie traditionnels. Sophistiqué, le circuit imprimé modulaire à quatre couches optimise le retour par la terre, réduit la résistance et limite les baisses de tension. Associée à un tracé de circuit optimisé et à des techniques de filtrage avancées, cette technologie favorise la limitation du bruit et des ondulations électriques.

• Moins de composants, plus de fiabilité Le contrôle numérique de l’AX1500i l’aranchit des nombreux composants externes nécessaires aux blocs d’alimentation plus classiques. Vous bénéficiez ainsi d’un modèle fiable et compact à haute densité qui peut accueillir des fonctionnalités supplémentaires, notamment un suivi des paramètres et un contrôle de l’alimentation en temps réel. Fonctionnalités conviviales

• Système de câblage entièrement modulaire Entièrement modulaire, le système de câblage extra-plat vous ore un maximum de flexibilité lorsque vous construisez ou mettez votre PC à niveau, ainsi qu’une ventilation optimale du boîtier. Vous pouvez donc utiliser uniquement les câbles dont vous avez besoin, ce qui limite l’encombrement et maximise les capacités de refroidissement de votre PC.

• Commutateur d’autotest Avant d’installer le système, il est possible de valider l’alimentation via un commutateur d’autotest, qui permet de confirmer la présence de tous les rails en tension continue de sortie, ainsi que le bon fonctionnement du ventilateur. Sécurité et protection

• Protection contre les surtensions (OVP) Un OVP pour les sorties en CC (3.3, 5 et 12 V) est requis pour assurer la conformité à la norme ATX. Si les sorties en CC dépassent un certain seuil, déterminé par le fabricant du bloc d’alimentation, l’OVP éteint ce dernier automatiquement. Le niveau de tension minimum requis pour assurer la conformité est de 13.4V pour le(s) rail(s) 12V, 5.74V pour le rail 5V et 3.76V pour le rail 3.3V.

• Protection contre les surintensités (OCP) L’AX1500i intègre un OCP sur les rails 3.3, 5 et 12V. L’OCP permet de prévenir toute surintensité des rails en tension continue. L’AX1500i est configurable avec un OCP à rail unique ou un OCP multirails.

• Protection contre les surchaues (OTP) L’OTP permet de mettre le bloc d’alimentation hors tension si sa température interne atteint un certain seuil. Une telle situation est généralement la conséquence d’une surcharge de courant interne ou d’une panne du ventilateur.

• Protection contre les courts-circuits (SCP) Un court-circuit correspond à une impédance de sortie inférieure à 0,1 ohm. Le SCP permet notamment la mise hors tension du bloc d’alimentation en cas de court-circuit des rails 3.3, 5 4 et 12 V à la terre ou sur un autre rail. Il protège également l’unité (ou les composants de votre PC) de tout dégât en cas de court-circuit. Félicitations pour l’achat de votre nouveau bloc d’alimentation AX1500i Digital ATX! L’AX1500i de Corsair bénéficie d’une conception révolutionnaire. Diérent des blocs d’alimentation traditionnels, ce modèle présente de nombreuses fonctionnalités grâce auxquelles vous prendrez encore plus de plaisir à construire le PC de vos rêves. L’AX1500i intègre de nouvelles technologies passionnantes: pour en savoir plus, lisez ce qui suit. Caractéristiques du produit Alimentation à commande numérique Contrairement aux blocs d’alimentation classiques, le modèle AX1500i de Corsair est doté d’un processeur de traitement du signal numérique (DSP) qui régule la tension plus ecacement. La stabilité générale du système et la fiabilité des composants s’en trouvent ainsi améliorées. Silencieux et performant La mise à niveau numérique est synonyme de performances accrues. Bénéficiant de la certification 80 PLUS® Titanium, l’AX1500i se caractérise par une émission thermique réduite et un ventilateur discret. L’AX1500i est si ecace que son ventilateur de 140mm ne tourne pas en cas de faibles charges, garantissant ainsi une alimentation totalement silencieuse. Corsair Link

Grâce à la fonctionnalité Corsair Link

intégrée, vous pouvez vérifier les performances de votre AX1500i à tout moment et eectuer rapidement les ajustements nécessaires, le cas échéant. Les outils diagnostiques de type serveur permettent de surveiller en temps réel le rendement, la consommation, les points de protection configurables contre les surintensités et les profils de ventilation. Conception exceptionnelle Les câbles entièrement modulaires permettent une installation en toute facilité. Grâce au commutateur d’autotest, vous pouvez savoir rapidement si le AX1500i fonctionne normalement, avant même de le brancher sur votre carte mère. Technologie et avantages

• Contrôle numérique Le bloc d’alimentation AX1500i Digital ATX présente une architecture de contrôle avancée garantissant une réponse dynamique remarquable. Il est doté d’un véritable moteur numérique permettant, le cas échéant, une optimisation supérieure des performances sur toute la plage de fonctionnement, tout en assurant une grande stabilité d’utilisation.

• Ecacité 80 PLUS® Titanium Avec son contrôle numérique hybride avancé et son magnétisme de pointe, ce modèle de conception électrique sophistiquée ore un excellent rendement énergétique (94%).

• Régulation de tension CC exceptionnelle De par de sa conception numérique, l’AX1500i garantit une stabilité d’alimentation remarquable sur l’ensemble de la capacité de charge, ainsi qu’une compensation automatique des baisses de tension sur les câbles de sortie en CC. De fait, il permet de réguler ecacement la tension continue de sortie, tout en s’aranchissant des problèmes de bruit, d’ondulations électriques, de réponse transitoire et de stabilité de convertisseurs qui aectent les blocs d’alimentation traditionnels.11 12 AXi SERIES

0% 100%20% % Ecacité Bruit du ventilateur (db)

0% 50% 75%100%25% Corsair AX1500i courbe sonore du ventilateur du bloc d’alimentation INPUT Vac INPUT Vac 94% 96% Charge du système 86% 88% 90% 92% 10%50% 100%20% % Ecacité Bruit du ventilateur (db)

00%25% Caractéristiques techniques du bloc d’alimentation

• Dimensions : 150 mm (l) x 86 mm (H) x 225 mm (L)

• MTBF : 100 000 heures Package Contents

• Bloc d’alimentation Corsair AX1500i

• Ensemble de câbles modulaires

• Guide de l’utilisateur

• Cordon d’alimentation CA

• Attaches pour câbles

• Badge du boîtier Corsair

• Câble d’interface numérique Corsair Link

Câble d’interface numérique Corsair Link

5. Branchez les câbles périphériques, PCI-Express et SATA.

A. Raccordez les câbles périphériques aux fiches d’alimentation de votre disque dur et de votre lecteur CD-ROM/DVD-ROM. B. Raccordez les câbles SATA aux fiches d’alimentation de votre disque dur ou SSD SATA. C. Branchez les câbles PCI-Express sur les fiches d’alimentation de votre carte vidéo PCI-Express, le cas échéant. D. Branchez les câbles périphériques aux périphériques nécessitant un petit connecteur à 4 broches. E. Veillez à bien enfoncer chaque câble. Conservez soigneusement les câbles modulaires dont vous n’avez pas besoin, pour pouvoir rajouter des composants à votre PC ultérieurement.

6. Branchez le câble d’alimentation CA sur le bloc d’alimentation et allumez-le en appuyant

sur l’interrupteur (position de marche désignée par “I”). Utilisation de corsair link

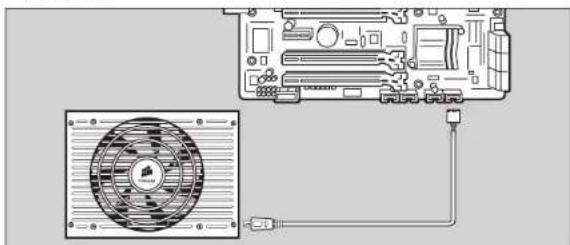

avec votre nouvel AX1500i Pour pouvoir eectuer le suivi de votre nouveau bloc d’alimentation grâce à Corsair Link

, vous devez d’abord le brancher à un connecteur USB interne au moyen du câble USB.

1. Branchez une extrémité du câble USB dans le PORT USB de l’AX1500i, comme indiqué

2. Branchez l’autre extrémité de la câble USB dans un connecteur USB standard de votre

carte-mère (consultez le mode d’emploi de votre carte-mère pour en savoir plus sur les emplacements et la compatibilité).

3. Téléchargez le logiciel Corsair Link Dashboard sur www.corsair.com et suivez les

AVERTISSEMENT: Le bloc de 4 broches amovible du connecteur ATX à 24 broches

n’est pas un connecteur “P4” ou “+12 V”. Si vous le branchez à la fiche “P4” ou “+12 V”, vous risquez d’endommager gravement le système.

UTILISATION DE LA FONCTIONNALITÉ D’AUTOTEST

Pour utiliser la fonctionnalité d’autotest, veuillez suivre les étapes ci-dessous.

1. Branchez le bloc d’alimentation à une prise secteur et faites passer le bouton

d’alimentation au dos du bloc d’alimentation en position On (I).

2. Appuyez sur le bouton d’autotest, côté connecteur modulaire du bloc d’alimentation.

3. Si le bouton s’allume en vert et que le ventilateur tourne un instant, tout va bien!

4. Si le bouton s’allume en rouge ou ne s’allume pas du tout, veuillez contacter l’assistance

technique de Corsair pour obtenir de l’aide supplémentaire. INSTALLATION DE VOTRE NOUVEAU AX1500i Étape A - Retrait de votre bloc d’alimentation actuel Si vous montez un tout nouveau système, passez à l’Étape B.

1. Débranchez le cordon d’alimentation CA de votre prise murale ou de l’onduleur ainsi

que du bloc d’alimentation actuel.

2. Débranchez tous les câbles d’alimentation de votre carte vidéo, de votre carte mère et

des autres périphériques.

3. Suivez les instructions fournies dans le manuel de votre boîtier et désinstallez votre bloc

d’alimentation actuel.

4. Passez à l’Étape B.

Étape B: Installation du bloc d’alimentation Corsair AX1500i

1. Assurez-vous que le câble d’alimentation CA du bloc d’alimentation n’est pas branché.

2. Suivez les instructions fournies dans le manuel de votre boîtier et installez le bloc

d’alimentation à l’aide des vis fournies.

3. Le connecteur ATX à 24 broches étant modulaire, il est compatible avec les fiches 20 ou

24 broches. A. Si votre carte mère possède une fiche à 24 broches, vous pouvez brancher le connecteur directement. B. Si votre carte mère est équipée d’une fiche à 20 broches, il sut de détacher le bloc de 4 broches amovible, puis de brancher les 20 broches fixes sur la carte mère, sans le bloc amovible.

4. Branchez le câble +12 V (EPS12V) à 8 broches sur la carte mère.

A. Si votre carte mère possède une fiche +12 V à 8 broches, branchez le connecteur directement. B. Si votre carte mère est équipée d’une fiche à 4 broches, détachez le bloc amovible de 4 broches, puis branchez les 4 broches restantes directement. SELF TEST15 16 AXi SERIES

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-2008 KC Mark K 60950-1(2006-12), K00022(2009-12), K00024(2009-12) ROHS 2002/95/CE, Restriction of Hazardous Substances Directive (Directive européenne limitant l’utilisation de substances dangereuses) DEEE 2002/96/CE, Directive européenne relative aux déchets d’équipements électriques et électroniques ROHS (Chine) Commande n°39 de la Chine, Administration pour le Contrôle de la Pollution causée par les Produits d’Information Électronique REACH Règlement (CE) N° 1907/2006 concernant l’enregistrement, l’évaluation et l’autorisation des substances chimiques, ainsi que les restrictions applicables à ces substances Consignes de sécurité importantes ATTENTION RISQUE D’ÉLECTROCUTION!

1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant lors de

l’installation. Le non-respect de celles-ci peut endommager votre système ou votre bloc d’alimentation et causer des blessures graves, voire la mort.

2. Le bloc d’alimentation contient des tensions élevées. N’ouvrez pas le boîtier du

bloc d’alimentation et n’essayez pas de le réparer : il ne contient aucune pièce que l’utilisateur puisse réparer.

3. Ce produit est destiné à une utilisation en intérieur uniquement.

4. N’utilisez pas le bloc d’alimentation à proximité d’eau ou dans un environnement très

chaud ou très humide.

5. Ne l’installez pas près d’une source de chaleur, par exemple un radiateur, une grille de

distribution de chauage, un poêle ou tout autre appareil produisant de la chaleur.

6. N’insérez jamais d’objets dans la zone de ventilation ouverte ou dans la grille du

ventilateur du bloc d’alimentation.

7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc d’alimentation.

8. Si le bloc d’alimentation requiert l’utilisation de câbles modulaires, utilisez uniquement

les câbles fournis par le fabricant. D’autres câbles peuvent ne pas être compatibles avec l’unité et endommager sérieusement votre système ainsi que le bloc d’alimentation.

9. Le connecteur ATX à 24 broches est doté d’un bloc amovible de 4 broches. Ce bloc de

4 broches n’est pas un connecteur P4 ou ATX 12 V. N’essayez pas de le faire entrer de force dans la fiche P4 ou ATX +12 V de la carte mère.

10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité aura

pour eet l’annulation immédiate de toute garantie.17 18 AXi SERIES
