MANUALE UTENTE AX1500i CORSAIR

• Numero ridotto di componenti e maggiore adabilità Il controllo digitale dell’alimentatore AX1500i elimina numerosi dei componenti esterni richiesti da PSU più tradizionali e ore una soluzione di piccolissime dimensioni, a densità elevata e completamente adabile che consente spazio incrementale per l’aggiunta di funzionalità extra, quali il monitoraggio parametrico in tempo reale e il controllo dell’alimentazione. Funzionalità semplici da utilizzare

• Sistema di cablatura interamente modulare Il sistema di cablatura interamente modulare e a basso profilo fornisce il massimo della flessibilità nella realizzazione o nell’aggiornamento dei PC, oltre a favorire il flusso dell’aria attraverso lo chassis. Ciò consente di utilizzare solamente i cavi necessari, riducendo l’ingombro e ottimizzando le prestazioni di rareddamento del PC.

• Interruttore di test automatico L’alimentatore può essere verificato prima dell’installazione nel sistema mediante un interruttore di test automatico che conferma la presenza di tutte le vie di alimentazione CC in uscita e il corretto funzionamento della ventola. Sicurezza e protezione

• Protezione da sovratensione (OVP) La protezione da sovratensione per le vie in uscita CC da 12V, 5V e 3.3V è necessaria per la conformità con le specifiche ATX. Questa funzione spegne la PSU nel caso in cui la tensione in uscita CC superi un determinato livello, che viene fissato dal produttore della PSU. I livelli di tensione minimi richiesti per la conformità sono 13.4V per le vie da +12V, 5.74V per le vie da +5V e 3.76V per le vie da 3.3V.

• Protezione da sovracorrente (OCP) L’AX1500i include la protezione da sovracorrente per le vie da 3.3V, 5V e 12V. Questa funzione garantisce che le vie di alimentazione CC in uscita si mantengano entro limiti sicuri per il funzionamento. L’AX1500i può essere configurato come soluzione OCP a singola via o a più vie.

• Protezione da surriscaldamento (OTP) Questa funzione fa in modo che la PSU si spenga nel caso in cui la temperatura interna raggiunga un limite predefinito. Si tratta solitamente della conseguenza di un sovraccarico di corrente interno o del malfunzionamento di una ventola.

• Protezione da corto circuito (SCP) Per corto circuito si intende un’impedenza di uscita inferiore a 0.1 Ohm. Tra l’altro, questa funzione fa in modo che la PSU si spenga nel caso in cui le vie da 3.3V, 5V e 12V vadano in corto circuito su un’altra via o a terra. Garantisce inoltre che l’unità o i componenti del PC non subiscano alcun danno nell’eventualità di un corto circuito. Congratulazioni per aver acquistato il nuovo alimentatore ATX digitale AX1500i Corsair. L’alimentatore AX1500i Corsair presenta un design nuovo e rivoluzionario. Si distacca dal design delle PSU tradizionali e ore una vasta gamma di funzionalità che rende ancora più piacevole realizzare il PC perfetto. L’AX1500i introduce nuove e rivoluzionarie tecnologie: vedere più sotto per maggiori informazioni. Caratteristiche del prodotto Potenza controllata digitalmente A dierenza degli alimentatori tradizionali, il Corsair AX1500i utilizza un DSP (Digital Signal Processor) per orire un’ecacia ottimizzata e una regolazione più precisa della tensione, migliorando la stabilità generale del sistema e l’adabilità dei componenti. Silenziosità ed ecienza Passare al digitale garantisce una maggiore ecienza. L’alimentatore AX1500i è certificato 80 PLUS® Titanium e pertanto garantisce una minore generazione di calore e ventole più silenziose. L’AX1500i è talmente eciente che la ventola da 140 mm si disattiva a basso carico, garantendo un’alimentazione nella più totale silenziosità. Corsair Link

La funzionalità integrata Corsair Link

indica le prestazioni dell’AX1500i in qualunque momento e consente di modificarle rapidamente. Strumenti di diagnostica controllano in tempo reale ecienza, consumo energetico, punti di protezione da sovracorrente configurabili e profili delle ventole. Design eccellente I cavi interamente modulari semplificano l’installazione e l’interruttore per il test automatico consente di stabilire rapidamente se l’AX1500i funziona normalmente persino prima di collegare i cavi alla scheda madre. Tecnologia e vantaggi

• Controllo digitale L’alimentatore ATX digitale AX1500i presenta un’avanzata architettura di controllo che consente un’eccellente risposta dinamica. Include un vero motore digitale che fornisce un’ottimizzazione immediata e avanzata dell’intera gamma delle prestazioni, garantendo al tempo stesso la stabilità del funzionamento.

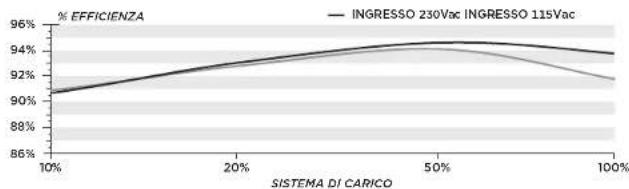

• Ecienza certificata 80 PLUS® Titanium Il sofisticato design elettrico, che include un avanzato controllo digitale ibrido e un sistema magnetico di prossima generazione, garantisce un’ecienza energetica estremamente elevata (94%).

• Eccellente regolazione della tensione CC Grazie al design digitale, l’AX1500i ore un’alimentazione eccezionalmente stabile per l’intera varietà di condizioni di carico e compensa automaticamente eventuali perdite di potenza di uscita CC. In tal modo garantisce un’ecace regolazione della tensione CC in uscita senza i livelli di ondulazione/disturbo, risposta transitoria e instabilità del convertitore normalmente associati al design degli alimentatori tradizionali.

• Bassi livelli di ondulazione e disturbo nel voltaggio di uscita CC L’AX1500i include la regolazione della tensione CC-CC individuale per vie da 3.3 V, 5 V e 12 V e un sistema di rettifica sincrona secondaria che utilizza MOSFET con perdite minori rispetto agli schemi di rettifica convenzionali. Un avanzato PCB modulare a 4 strati garantisce un piano di terra migliore, una resistenza minore e basse perdite di potenza. Tutto ciò, unito all’ottimizzazione della traccia del circuito e ad avanzate tecniche di filtraggio, contribuisce a ridurre al minimo i livelli di ondulazione e disturbo.27 28 AXi SERIES

• MTBF (tempo medio tra guasti): 100.000 ore Contenuto della confezione

• Alimentatore AX1500i di Corsair

• Set di cavi modulari

• Cavo di alimentazione CA

• Targhetta identificativa contenitore Corsair

• Custodia da trasporto

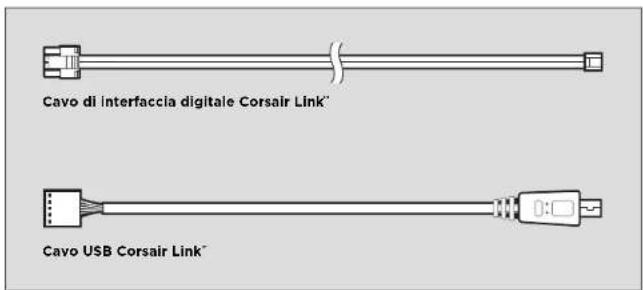

• Cavo di interfaccia digitale Corsair Link

Cavo di interfaccia digitale Corsair Link ™29 30 AXi SERIES

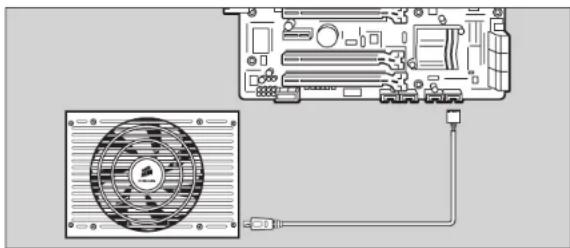

con l’alimentatore AX1500i Prima di poter monitorare la nuova PSU con Corsair Link

è necessario collegare l’alimentatore a un header USB interno mediante il cavo USB.

2. Collegare l’altra estremità del cavo USB a un header USB standard della scheda madre.

Consultare il manuale della scheda madre per maggiori informazioni su ubicazione e compatibilità.

3. Scaricare il software Corsair Link Dashboard da www.corsair.com e seguire le istruzioni.

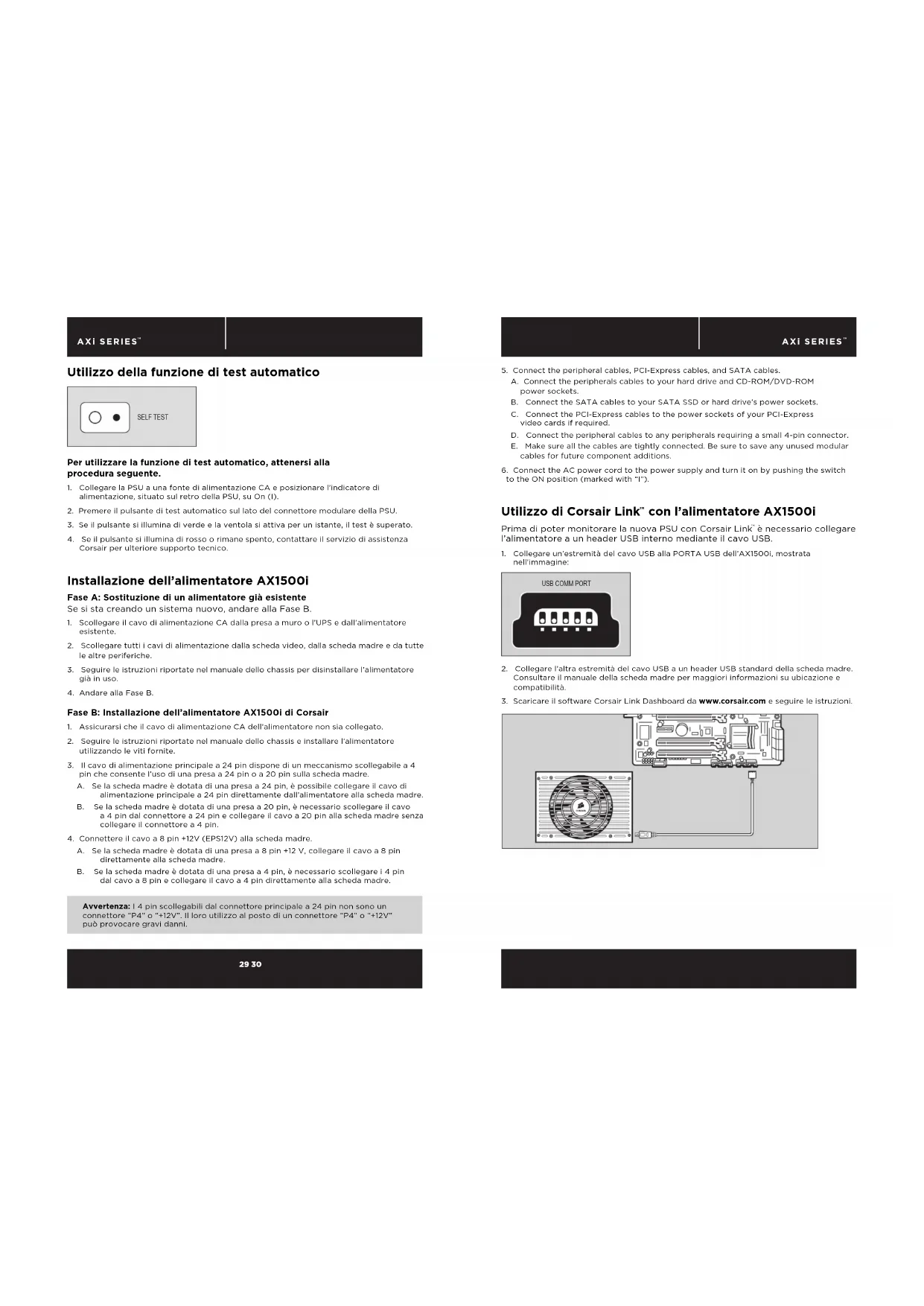

Avvertenza: I 4 pin scollegabili dal connettore principale a 24 pin non sono un connettore “P4” o “+12V”. Il loro utilizzo al posto di un connettore “P4” o “+12V” può provocare gravi danni. Utilizzo della funzione di test automatico Per utilizzare la funzione di test automatico, attenersi alla procedura seguente.

1. Collegare la PSU a una fonte di alimentazione CA e posizionare l’indicatore di

alimentazione, situato sul retro della PSU, su On (I).

2. Premere il pulsante di test automatico sul lato del connettore modulare della PSU.

3. Se il pulsante si illumina di verde e la ventola si attiva per un istante, il test è superato.

4. Se il pulsante si illumina di rosso o rimane spento, contattare il servizio di assistenza

Corsair per ulteriore supporto tecnico. Installazione dell’alimentatore AX1500i Fase A: Sostituzione di un alimentatore già esistente Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA dalla presa a muro o l’UPS e dall’alimentatore

2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte

le altre periferiche.

3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l’alimentatore

4. Andare alla Fase B.

Fase B: Installazione dell’alimentatore AX1500i di Corsair

1. Assicurarsi che il cavo di alimentazione CA dell’alimentatore non sia collegato.

2. Seguire le istruzioni riportate nel manuale dello chassis e installare l’alimentatore

utilizzando le viti fornite.

3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile a 4

pin che consente l’uso di una presa a 24 pin o a 20 pin sulla scheda madre. A. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin direttamente dall’alimentatore alla scheda madre. B. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a 4 pin.

4. Connettere il cavo a 8 pin +12V (EPS12V) alla scheda madre.

A. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla scheda madre. B. Se la scheda madre è dotata di una presa a 4 pin, è necessario scollegare i 4 pin dal cavo a 8 pin e collegare il cavo a 4 pin direttamente alla scheda madre. SELF TEST31 32 AXi SERIES

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-2008 MARCHIO KC K 60950-1(2006-12), K00022(2009-12), K00024(2009-12) ROHS 2002/95/CE, restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche WEEE 2002/96/CE, direttiva sui rifiuti di apparecchiature elettriche ed elettroniche ROHS (China) Articolo n° 39, amministrazione sul controllo dell’inquinamento causato da prodotti elettronici REACH Regolamento (CE) n. 1907/2006 concernente la registrazione, la valutazione, l’autorizzazione e la restrizione delle sostanze chimiche Informazioni importanti sulla sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l’installazione nel rispetto delle istruzioni del produttore e degli avvisi di

sicurezza. Eventuali inosservanze potrebbero provocare danni all’alimentatore o al sistema ed essere causa di gravi lesioni o morte.

2. All’interno dell’alimentatore è presente un voltaggio elevato. Non aprire l’involucro né

cercare di riparare l’alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.

3. Il prodotto è stato progettato esclusivamente per l’utilizzo in luoghi chiusi.

4. Non utilizzare l’alimentatore in prossimità di acqua o in ambienti a temperature e

5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di

riscaldamento, stufe o altri apparecchi che producono calore.

6. Non inserire oggetti nell’area della griglia della ventola o di ventilazione aperta

7. Non modificare i cavi e/o i connettori inclusi con l’alimentatore.

8. Se l’alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore. Altri cavi

potrebbero non essere compatibili e danneggiare il sistema e l’alimentatore in modo grave.

9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile

a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12V della scheda madre.

10. L’inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza

invaliderà la garanzia con eetto immediato.33 34 AXi SERIES
