MODE D'EMPLOI CP050SPI1 LEXIBOOK

Téléphone Filaire Barbie

CP050BBi1IM0288.indb 3 17/7/08 15:11:304

FRANÇAIS Déballage du téléphone

Lors du déballage, assurez-vous que les pièces suivantes soient incluses :

1 téléphone laire Barbie

Un cordon téléphonique spiralé

Un cordon de ligne téléphonique

AVERTISSEMENT: Les éléments d’emballage tels que lms plastiques,

rubans adhésifs, étiquettes et rubans de xation métalliques ne font pas

partie de ce téléphone et doivent être jetés.

Description du téléphone

1. Prise combiné du cordon téléphonique spiralé

3. Touche FLASH Appuyez sur la touche FLASH pour générer un temps d’impulsion de 100ms.

Cette fonction vous permet d’utiliser des services spéciaux comme le signal

4. Touches numériques

6. Support pour le crochet de maintien

Permet de maintenir le combiné ou de le poser de manière temporaire durant

un appel quand le téléphone a été xé au mur.

7. Touche MUTE (sourdine)

Appuyez et maintenez cette touche lors d’une communication pour désactiver

le micro (votre interlocuteur ne pourra plus vous entendre). Relâchez la

touche pour reprendre la conversation.

8. Touche REDIAL (rappel)

Appuyez sur cette touche pour rappeler le dernier numéro composé.

9. Touche PAUSE Appuyez sur cette touche pour générer des pauses lorsque vous utilisez le

téléphone sur un autocommutateur privé (PBX).

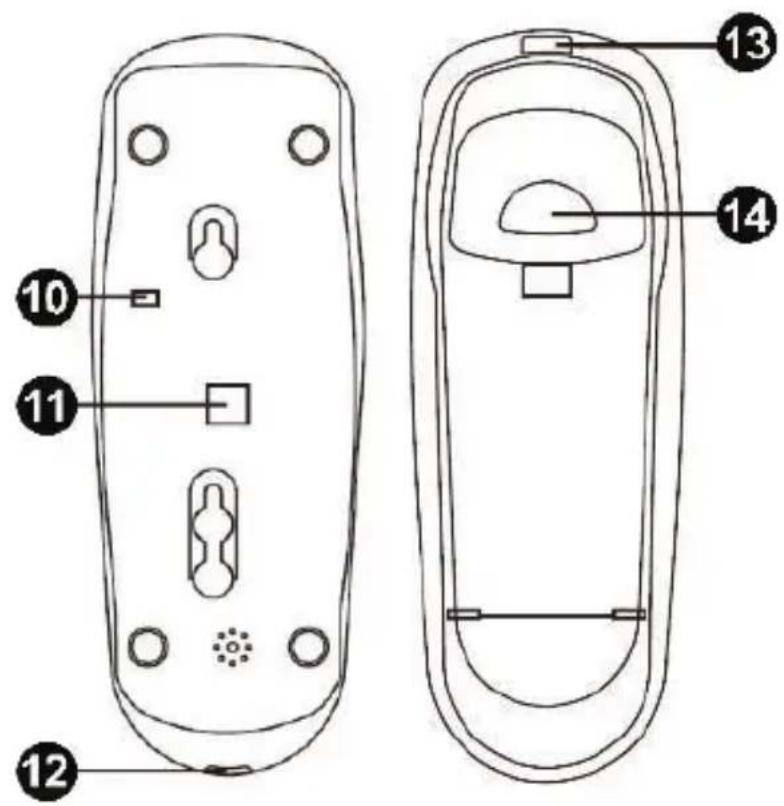

10. Volume de Sonnerie

Utiliser ce bouton glissière pour régler le volume sur « Fort » (H) ou « Faible » (L).

11. Prise du cordon de ligne téléphonique

CP050BBi1IM0288.indb 4 17/7/08 15:11:305

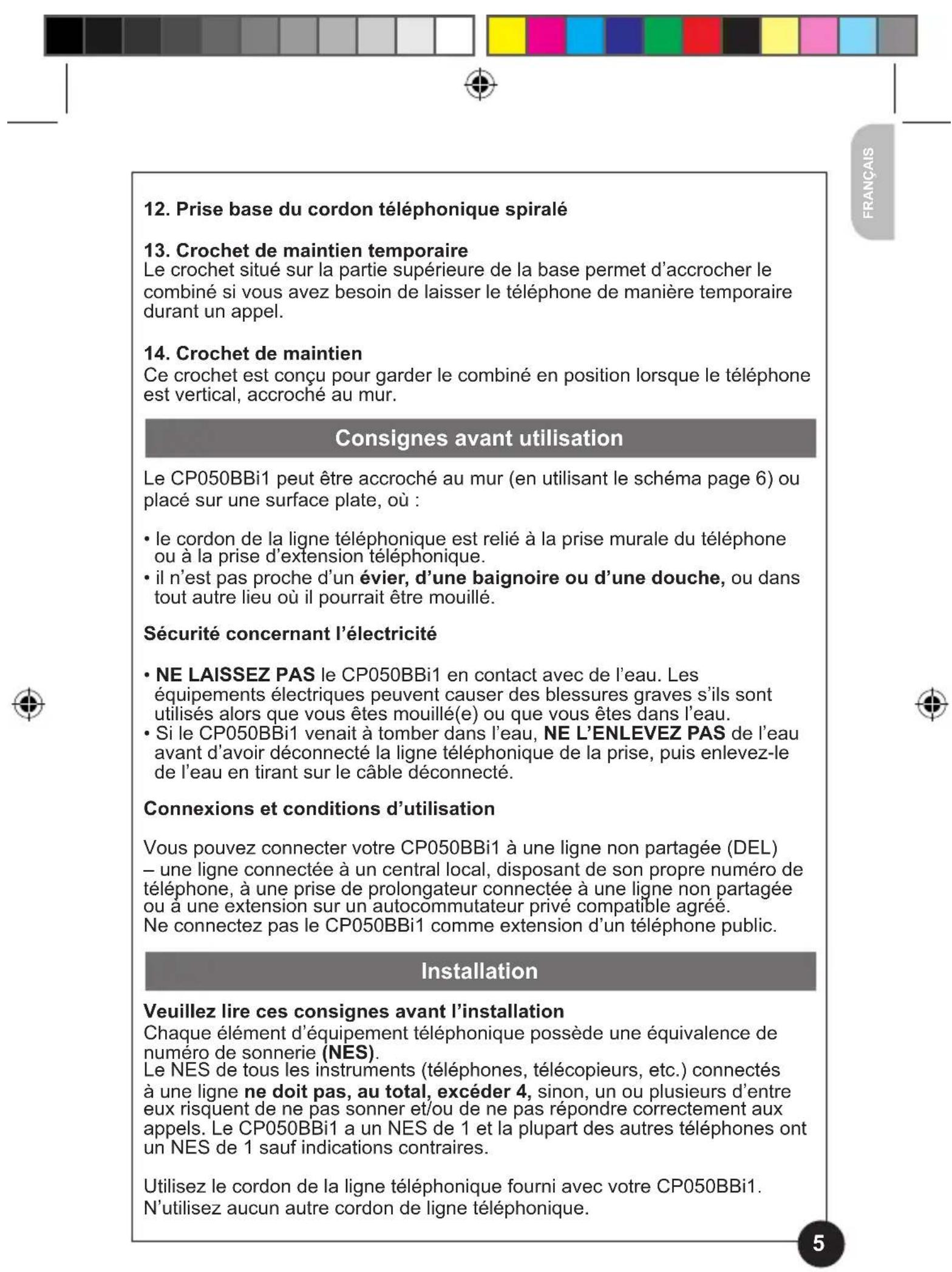

12. Prise base du cordon téléphonique spiralé

13. Crochet de maintien temporaire

Le crochet situé sur la partie supérieure de la base permet d’accrocher le

combiné si vous avez besoin de laisser le téléphone de manière temporaire

14. Crochet de maintien

Ce crochet est conçu pour garder le combiné en position lorsque le téléphone

est vertical, accroché au mur.

Consignes avant utilisation

Le CP050BBi1 peut être accroché au mur (en utilisant le schéma page 6) ou

placé sur une surface plate, où :

• le cordon de la ligne téléphonique est relié à la prise murale du téléphone

ou à la prise d’extension téléphonique.

• il n’est pas proche d’un évier, d’une baignoire ou d’une douche, ou dans

tout autre lieu où il pourrait être mouillé.

Sécurité concernant l’électricité

• NE LAISSEZ PAS le CP050BBi1 en contact avec de l’eau. Les

équipements électriques peuvent causer des blessures graves s’ils sont

utilisés alors que vous êtes mouillé(e) ou que vous êtes dans l’eau.

• Si le CP050BBi1 venait à tomber dans l’eau, NE L’ENLEVEZ PAS de l’eau

avant d’avoir déconnecté la ligne téléphonique de la prise, puis enlevez-le

de l’eau en tirant sur le câble déconnecté.

Connexions et conditions d’utilisation

Vous pouvez connecter votre CP050BBi1 à une ligne non partagée (DEL)

– une ligne connectée à un central local, disposant de son propre numéro de

téléphone, à une prise de prolongateur connectée à une ligne non partagée

ou à une extension sur un autocommutateur privé compatible agréé.

Ne connectez pas le CP050BBi1 comme extension d’un téléphone public.

Veuillez lire ces consignes avant l’installation

Chaque élément d’équipement téléphonique possède une équivalence de

numéro de sonnerie (NES).

Le NES de tous les instruments (téléphones, télécopieurs, etc.) connectés

à une ligne ne doit pas, au total, excéder 4, sinon, un ou plusieurs d’entre

eux risquent de ne pas sonner et/ou de ne pas répondre correctement aux

appels. Le CP050BBi1 a un NES de 1 et la plupart des autres téléphones ont

un NES de 1 sauf indications contraires.

Utilisez le cordon de la ligne téléphonique fourni avec votre CP050BBi1.

N’utilisez aucun autre cordon de ligne téléphonique.

CP050BBi1IM0288.indb 5 17/7/08 15:11:316

FRANÇAIS Composer et recevoir des appels

1. Décrochez le combiné et attendez la tonalité.

2. Composez le numéro de téléphone en utilisant le clavier.

Lorsque le téléphone sonne, décrochez simplement le combiné pour recevoir

Pour rappeler le dernier numéro composé:

1. Décrochez le combiné pour obtenir la tonalité.

2. Appuyez sur la touche REDIAL Sourdine

Lors d’une communication, pour désactiver le micro :

Appuyez et maintenez la touche MUTE.

Instructions pour le montage mural

Veuillez lire attentivement les instructions

ci-dessous avant de commencer à accrocher

votre téléphone sur le mur. Si vous préférez,

vous pouvez le placer sur une surface plate.

ATTENTION ! Vériez qu’il n’y ait aucun l

électrique caché dans le mur.

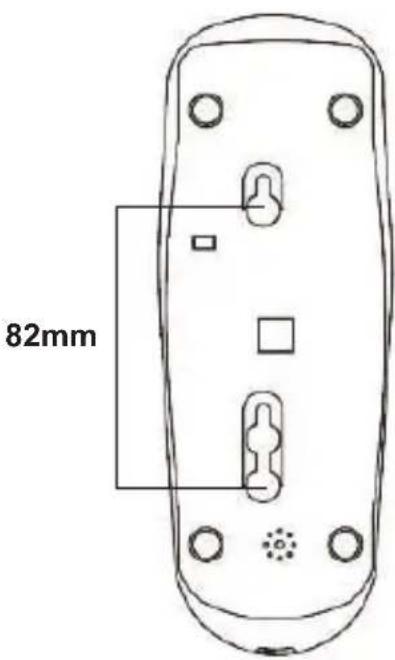

1. Utilisez le schéma ci-dessous pour le

montage mural, en marquant les points de

xation sur le mur. Les marques doivent être

à 82mm de distance l’une de l’autre.

2. Vissez les vis aux deux endroits marqués,

en laissant approximativement 7 mm

(1/4 pouce) entre le mur et la tête de vis.

3. Placez le cordon de la ligne téléphonique

dans les rainures de la base.

4. Accrochez la base au mur en insérant les vis

dans les trous situés sous l’unité. Vous

devrez peut-être décrocher le téléphone du

mur et resserrer les vis pour que la base soit

solidement accrochée et qu’elle ne remue

5. Posez le combiné sur la base en utilisant

le crochet de maintien et le support pour le

crochet situé sous l’écouteur du combiné.

CP050BBi1IM0288.indb 6 17/7/08 15:11:317

FRANÇAIS Guide de dépannage

Le CP050BBi1doit être réparé par des techniciens expérimentés. NE TENTEZ JAMAIS d’effectuer une réparation ou un ajustement vous-même car vous

pourriez créer un problème plus grave encore et risquer de rendre votre

garantie non valable.

Tout d’abord, vériez TOUJOURS que:

• Vous avez bien suivi toutes les instructions de ce manuel pour installer et

régler votre CP050BBi1.

• Tous les connecteurs sont fermement insérés dans leurs prises.

Si le téléphone ne sonne pas...

• Assurez-vous que votre CP050BBi1 est correctement connecté à la prise

• Assurez-vous que le volume de la sonnerie soit bien réglé en position

« Forte », en utilisant le bouton glissière situé sous l’appareil.

• Vériez que la valeur totale NES des équipements connectés à votre ligne

de téléphone ne soit pas supérieure à 4. Déconnectez un ou plusieurs

téléphones et voir si cela aide.

Si vous ne pouvez pas passer d’appels...

• Assurez-vous que votre CP050BBi1 est correctement connecté à la prise

• Déconnectez tous les autres appareils branchés à la même prise que le

CP050BBi1et voyez si vous pouvez faire un appel.

• Déconnectez le CP050BBi1 de la ligne du téléphone et branchez un autre

téléphone dans la prise. Essayez d’appeler. Si cela fonctionne, cela signie

que la ligne fonctionne correctement.

• Si vous utilisez un adaptateur à deux prises, enlevez-le et branchez un

téléphone directement dans la prise. Si l’appel est possible, l’adaptateur est

peut être défectueux.

• Si vous pensez que l’erreur provient peut être de la ligne téléphonique,

contactez votre opérateur.

Si le volume de l’écouteur est faible lors d’une communication...

Assurez-vous de tenir correctement l’écouteur du combiné sur votre oreille.

Si vous ne pouvez toujours pas identier la cause du problème, con-

tactez la ligne d’aide Lexibook au 0892 23 27 26 (0.34€ TTC/min).

CP050BBi1IM0288.indb 7 17/7/08 15:11:328

FRANÇAIS Spécications techniques

Echelle de Température : Fonctionnement : De 0°C à 40°C Stockage : De -10°C à 70°C Autorisations : EN55022, EN55024, EN60950-1, TBR38,

Compatibilité PBX : Durée de Pause : 3,6 secondes. Type de

Signal : DTMF (Double tonalité à multi

fréquences), également appelé tonalité.

Ne nettoyez aucune partie de votre CP050BBi1avec du benzène, du diluant ou

d’autres solvants chimiques : cela peut entraîner un dommage permanent qui n’est

pas couvert par la garantie. Si nécessaire, nettoyer avec un chiffon humide. Tenez

votre CP050BBi1éloigné de la chaleur, de l’humidité ou d’une lumière solaire forte

et évitez de le mouiller. Tout a été fait pour assurer une grande abilité de votre

équipement CP050BBi1. Toutefois, en cas de problème, ne tentez pas de le réparer

vous-même, consultez votre fournisseur ou la ligne d’aide Lexibook.

Note: Ce produit est couvert par notre garantie de un an.

Pour toute mise en œuvre de la garantie ou de service après vente, vous devez

vous adresser à votre revendeur muni de cette carte et de votre preuve d’achat.

Pour qu’elle soit valable, cette carte de garantie doit porter obligatoirement le

cachet du vendeur avec la date d’acquisition et être accompagnée de votre preuve

Notre garantie couvre les vices de matériel ou de montage imputables au

constructeur à l’exclusion de toute détérioration provenant du non-respect de

la notice d’utilisation ou de toute intervention intempestive sur l’article (telle que

démontage, exposition à la chaleur ou à l’humidité…).

Lexibook mène une politique d’amélioration continue de ses produits et, en cela,

se réserve le droit d’apporter des modications au produit et à ses fonctions sans

Référence: CP050BBi1

Service consommateurs :

0892 23 27 26 (0.34€ TTC/min)

http://www.lexibook.com Informations sur la protection de l’environnementTout appareil électrique usé est une matière recyclable et ne devrait pas faire partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement au ménagement des ressources et à laprotection de l’environnement en déposant cet appareil dans des sites de collecte (si existants). Conçu et développé en Europe – Fabriqué en Chine

CP050BBi1IM0288.indb 8 17/7/08 15:11:329

FRANÇAIS Déclaration de Conformité

2, avenue de Scandinavie

91953 Courtaboeuf Cédex – France

Déclarons sous notre seule responsabilité que le produit :

Désignation : Téléphone Filaire Compact

Référence / type : CP050BBi1

Est (sont) conforme(s) aux normes harmonisées et appropriées suivantes :

EN 55022: 1998 TBR38
