MODE D'EMPLOI GW20853 Gewiss

20Thermostat électronique pour Fan-Coil " B # #/:3/ #)#$22

ATTENTION - IMPORTANT

• Nos compliments, vous avez choisi des produits Gewiss. Ces produits ont été fabriqués avec un soin tout particulier jusque dans les détails, en utilisant exclusivement des matériaux de haute qualité. Les produits Gewiss vous garantiront d’excellentes performances pendant longtemps.

• Lire attentivement les instructions ci-dessous car elles fournissent des informations importantes sur les modalités d’installation et de fonctionnement. L'installateur est prié de les remettre à l’utilisateur final en l’invitant à prendre connaissance de leur contenu.

Les produits du programme System doivent être installés conformément à la norme HD 384 - IEC364 concernant les appareils à usage domestique et similaire, à l’abri de la poussière et dans un milieu ne nécessitant aucune protection spéciale contre les infiltrations d’eau.

• En cas d’anomalie et/ou de mauvais fonctionnement s’adresser à un technicien autorisé ou contacter le SAT service d’assistance technique GEWISS.23

• INstruCtIoNs pour l’EmploI - Commandes et signalisations ................................................. 28 - Mode de fonctionnement ........................................................ 29 sommaIrE24

• Modalités de fonctionnement: électrovanne thermostatée et ventilation fixe, électrovanne et ventilation thermostatées, uniquement ventilation thermostatée et électrovanne non raccordée.

• Modalités de fonctionnement: électrovanne thermostatée et ventilation fixe élec- trovanne et ventilation thermostatées

• Blocage du set de température: mécanique avec “ disco range ” (disque de réglage fourni)

• Type de déconnexion et appareil: 1 B / Electronique

• Type de sortie pour type de commande: - ventilateur fixe commutateur unipolaire polarisé 5(2)A / 250 V~ - électrovanne (thermostatée) relais ON/OFF unipolaire polarisé 5(2)A / 250 V~ - ventilateur + électrovanne relais + commutateur (thermostatés) portée maximale totale 5(2)A / 250 V~

• Section maximale des fils aux bornes: 2,5 mm

• Plage de réglage: de +5°C à +30°C (limitable)

• Gradient de température: maxi 1K/15 min.

• Type de réglage bande proportionnelle (amplitude 1°C)

• Précision de lecture: ± 1°C

• Limites de la température de fonctionnement: 0°C ÷ +50°C

• Réglementations de référence pour conformité CE: EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

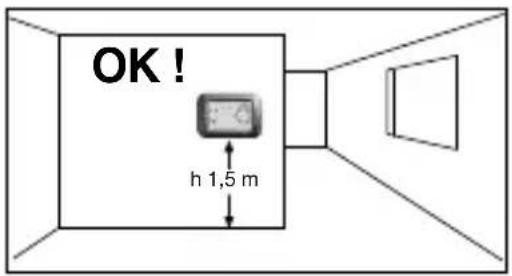

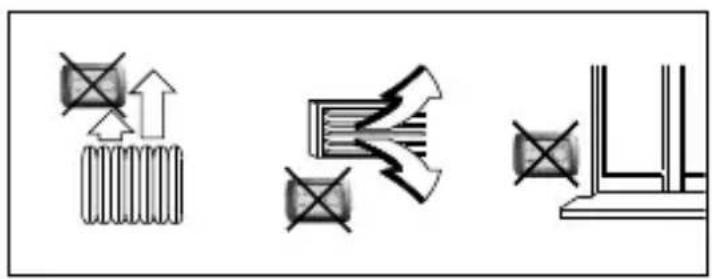

!% L $ 87;/35;;=:5/98;3<3877/6/7< Installer le thermostat à une hauteur de 1,50÷1,70 m du sol, à l’abri des sources de chaleur, des courants d’air, loin des portes et des fenêtres.

OK ! h 1,5 m N.B.: Les exemples donnés dans la documentation suivante sont des exemples de principe.

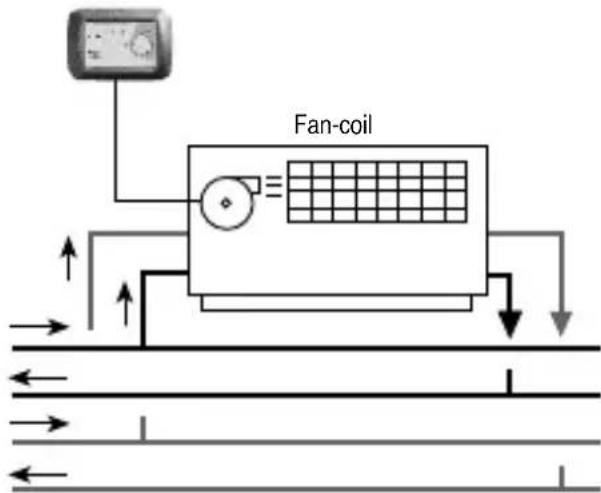

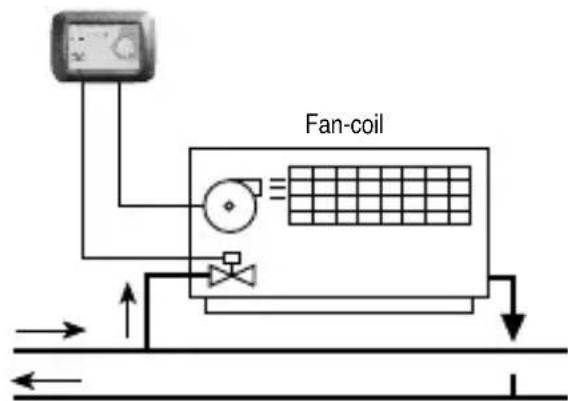

Exemple d’installation avec thermostat commandant ventilateur et électrovanne. Exemple d’installation avec thermostat commandant uniquement le ventilateur. Fan-coilFan-coilThermostatThermostat26

698:<+7< les sorties de commande du thermostat étant polarisées, faire très atten- tion aux raccordements de Ligne et de Neutre. "+--8:./6/7<; voir la figure. Couper la tension de réseau (interrupteur général). Relier aux bornes n° (Neutre) et n° (Ligne) l’alimentation de réseau.. Relier à la borne n° l’électrovanne d’interception fluide. En fonction du type d’installation, raccorder aux bornes n° les fils pour commande vitesses provenant du ventilateur: borne n° - ventilateur “ Fort ” borne n° - ventilateur “ Moyen ” borne n° - ventilateur “ Lent ” maximum de charge aux bornes du ventilateur (): 5(2) A 250 V~ maximum de charge à la borne n° de la vanne: 5(2) A 250 V~ maximum de charge totale avec ventilateur + vanne: 5(2) A 250 V~ 698:<+7< L’installation et le raccordement électrique des dispositifs et des appa- reillages doivent être effectués par des personnes qualifiées et en conformité avec les normes et les lois en vigueur. Le constructeur décline toute responsabilité face à l’utilisation de produits devant respecter des normes particulières sur l’environnement et/ou sur l’installation, qui sont et restent de la compétence de l’installateur et exclu- sivement à sa charge. <</7<387 avant d’installer le dispositif, s’assurer que la tension de réseau a bien été coupée. Alimentation 230 V~ ventilateur électrovanne fil pour programmation du mode de fonctionnement de la ventila- tion (fixe ou thermostatée).INSTRUCTIONS POUR L’INSTALLATION

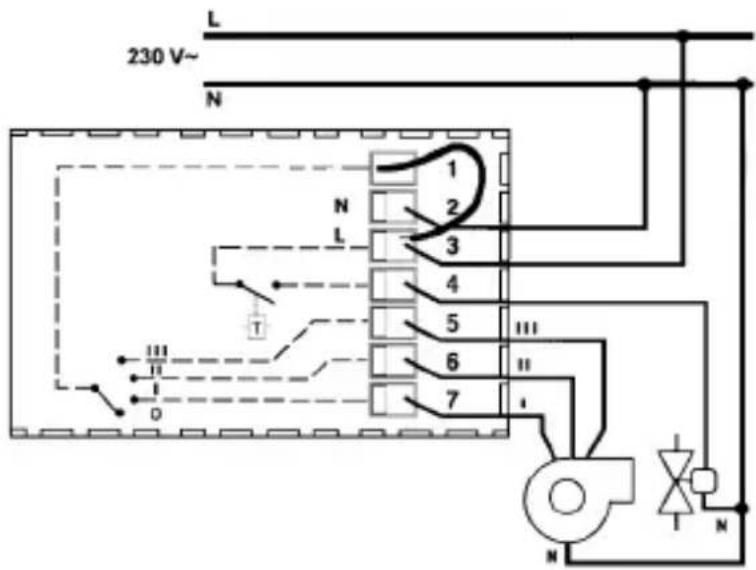

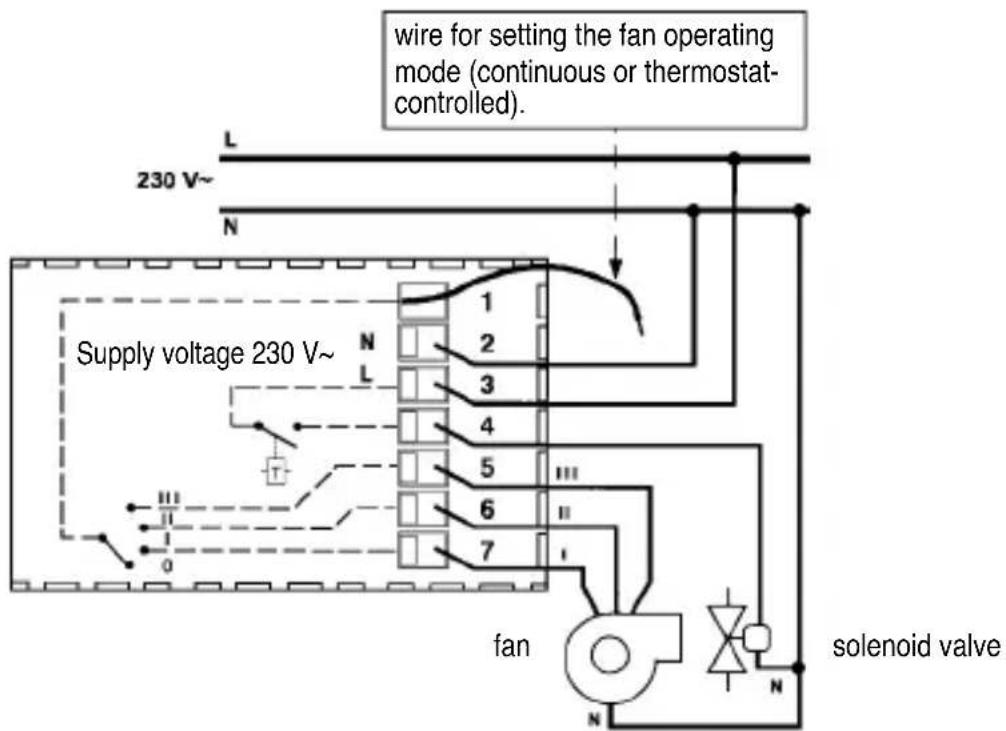

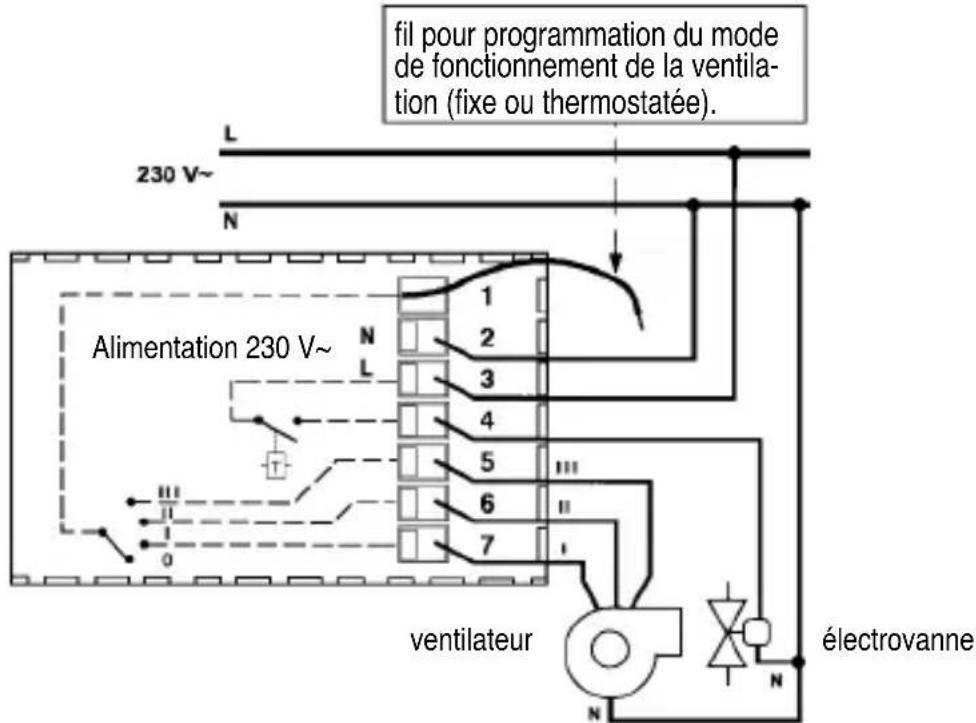

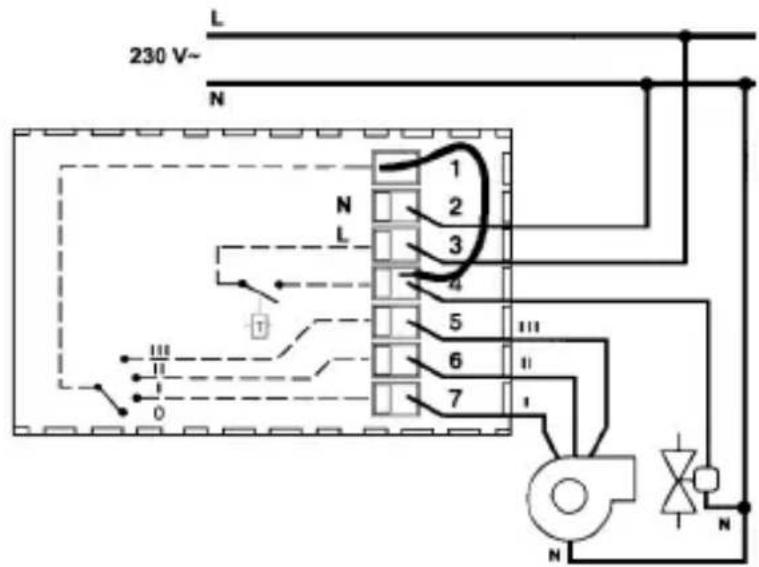

Le fil de programmation doit toujours être raccordé à la borne n° ou à la borne n° . :81:+66+<387.=68././-866+7././5+>/7<35+<387.=+7835 la commande de l’électrovanne est toujours thermostatée. ,&/7<35+<38703@/ Relier le fil qui sort du premier trou du bornier (trou 1) du thermostat à la borne n° . +&/7<35+<387<2/:68;<+<F/ Relier le fil qui sort du premier trou du bornier (trou 1) du thermostat à la borne n° . Schéma de raccordement pour commande de l’électrovanne et commande du ventilateur à ventilation thermostatée Schéma de raccordement pour commande de l’électrovanne et commande du ventilateur à ventilation fixe.

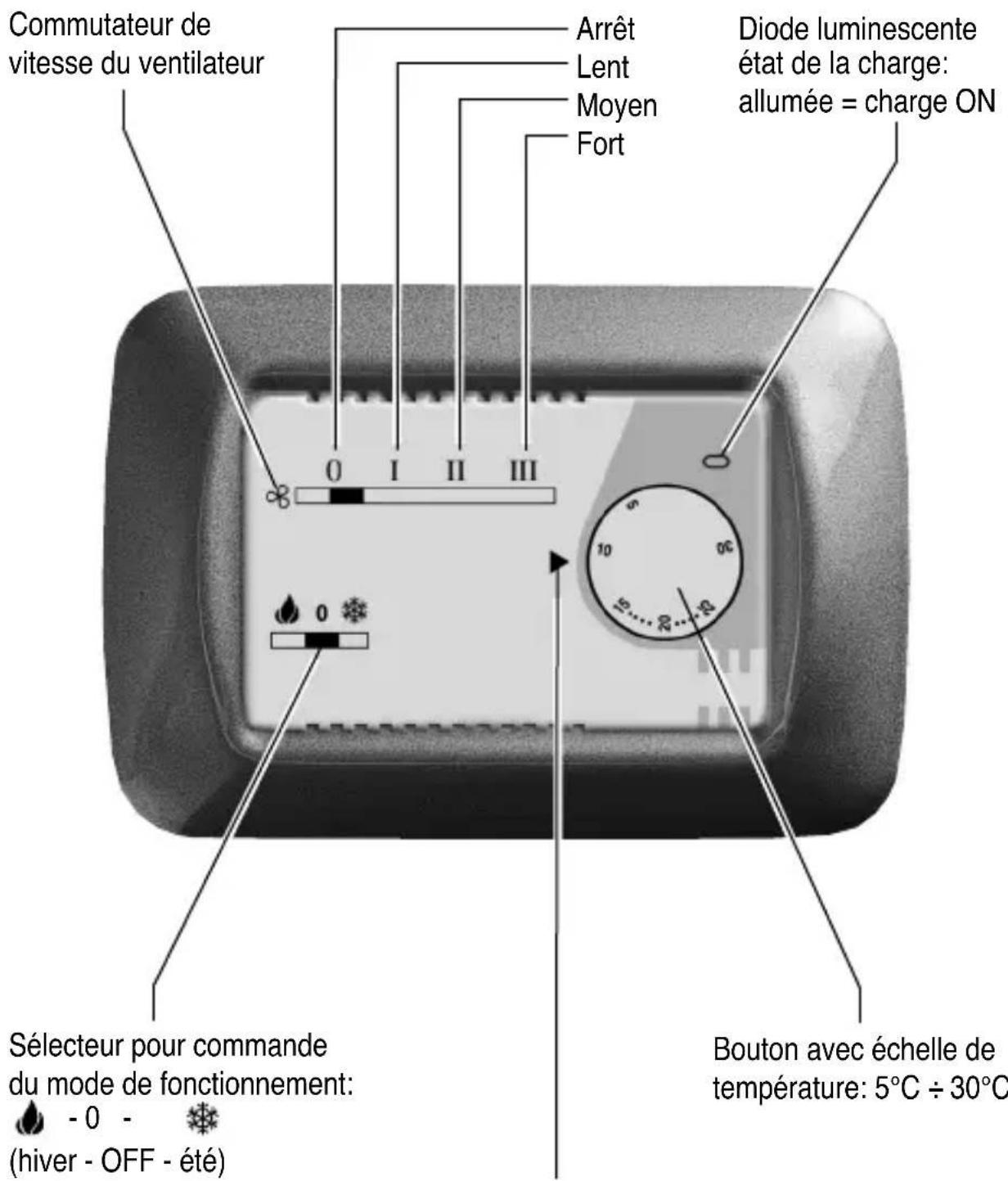

CommaNDEs Et sIgNalIsatIoNs Diode luminescente état de la charge: allumée = charge ON Commutateur de vitesse du ventilateur Arrêt Lent Moyen Fort Bouton avec échelle de température: 5°C ÷ 30°C Indicateur pour program- mation de la température Sélecteur pour commande du mode de fonctionnement:

(hiver - OFF - été)INSTRUCTIONS POUR L’EMPLOI

En fonction des dispositifs connectés (ventilateur et/ou électrovanne) et du bornier (n° ou n° ) auquel est raccordé le fil destiné à la programmation du mode de fonc- tionnement du ventilateur, le thermostat peut opérer des trois façons suivantes:

1) électrovanne thermostatée et ventilation fixe (fig. )

2) électrovanne et ventilation thermostatées (fig. )

3) uniquement ventilation thermostatée et électrovanne non raccordée (fig. )

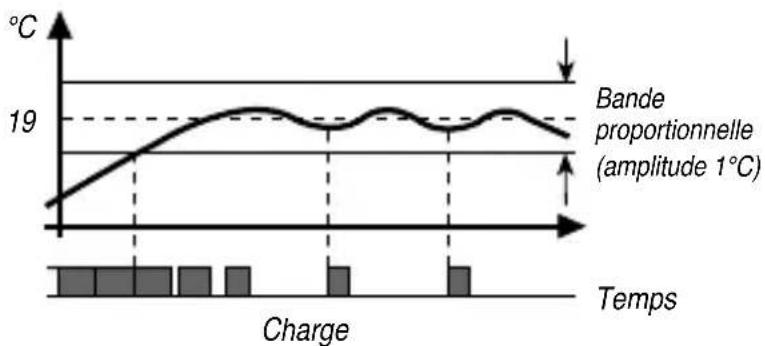

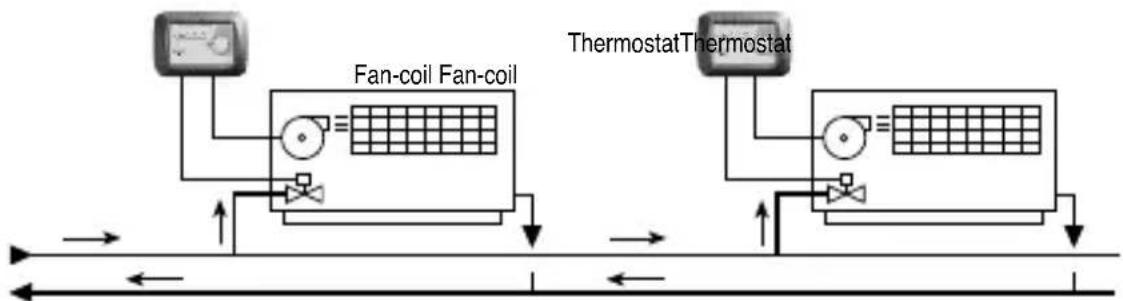

En tout cas, les 3 vitesses de ventilation peuvent être sélectionnées à partir du commutateur placé à l’avant. La sélection -2+=00+1/ ou :/0:83.3;;/6/7<, s’effectue à partir du commutateur placé à l’avant. Le thermostat fonctionne avec réglage proportionnel de la température, à l’intérieur d’une bande d’amplitude 1°C, comme l’indique la figure ci-contre. Le réglage a lieu avec des temps d’enclenchement et de déclen- chement des charges, variables en fonction de la différence entre la température program- mée et la température relevée. Exemple d’installation des thermostats à commande thermostatée de l’électrovanne et commande du ventilateur (fixe ou thermostatée). Temps

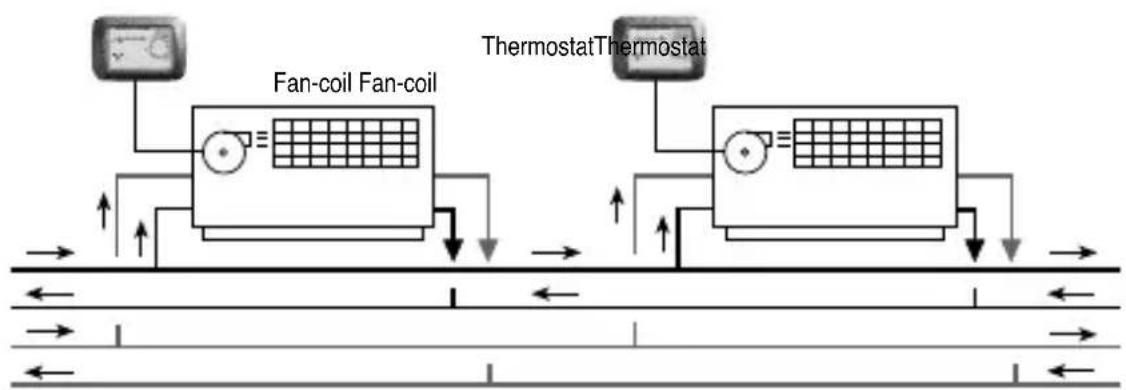

Charge Bande proportionnelle(amplitude 1°C) Fig.  Fan-coil Fan-coilThermostatThermostat Exemple d’installation des thermostats à commande du seul ventilateur (fixe ou thermostatée). Fig.  ThermostatThermostatFan-coil Fan-coil
