Type de produit	Thermostat ambiant
Marque	Gewiss
Modèle	GW21852
Alimentation	230 V ~ 50/60 Hz
Type de sortie	Relais avec contact inverseur (NO/NC) 8(2)A / 250 V~
Section max des fils aux borniers	2,5 mm²
Degré de protection	IP30
Classe d'isolement	II
Plage de réglages	+5°C à +30°C
Gradient thermique max	1K/15 min
Différentiel de fonctionnement	0,7°C
Précision de lecture	±1°C
Limites de température de fonctionnement	0°C à +50°C
Fonctions principales	Commutation été/hiver, réduction nocturne à distance (-4°C), indication charge activée/désactivée
Installation recommandée	Hauteur 1,50-1,70 m du sol, loin des sources de chaleur, portes ou fenêtres
Raccordement électrique	Bornes 4 (L), 5 (N), 1 (commun), 2 (normal ouvert), 6-7 (entrée commande à distance)
Conformité	EMC EN55014-1/2, EN61000-3-2/3, LVD EN60730-1/2-9 (Directives 89/336/CEE - 73/23/CEE)
Type de déconnexion	1B / Électronique
Pollution	Normale

FOIRE AUX QUESTIONS - GW21852 Gewiss

Comment installer le thermostat GW21852 ?

Installez le thermostat à une hauteur de 1,50 à 1,70 m du sol, loin des sources de chaleur, des prises d'air, des portes ou des fenêtres. Avant l'installation, coupez l'alimentation électrique. Raccordez les fils d'alimentation aux bornes 4 (Ligne) et 5 (Neutre), puis le dispositif à commander aux bornes 1 (commun) et 2 (normal ouvert). Pour la réduction nocturne, utilisez les bornes 6 et 7.

Quelle est la hauteur recommandée pour l'installation ?

La hauteur recommandée est de 1,50 à 1,70 m du sol, dans un endroit à l'abri de la poussière et sans risque d'infiltration d'eau.

Comment raccorder les fils d'alimentation ?

Les fils d'alimentation (230 V~) doivent être raccordés aux bornes 4 (Ligne, phase) et 5 (Neutre). Utilisez des conducteurs de section maximale 2,5 mm². Pour les charges inductives, placez un filtre RC en parallèle.

Comment utiliser la fonction été/hiver ?

Le thermostat dispose d'un sélecteur de mode : position été pour la climatisation, position hiver pour le chauffage. La diode de signalisation indique l'état de la charge (allumée = activée).

Comment fonctionne la réduction nocturne ?

La réduction nocturne est activée via une entrée à distance (bornes 6 et 7). Lorsque le contact extérieur est fermé, la température de consigne est réduite de 4°C par rapport à la valeur programmée (mode Confort = contact ouvert, Réduction = contact fermé). Cette fonction n'est pas active en mode été.

Que faire en cas de mauvais fonctionnement ?

En cas d'anomalie ou de mauvais fonctionnement, adressez-vous à un technicien autorisé ou contactez le service d'assistance technique GEWISS (SAT). N'intervenez pas vous-même sur les composants internes.

Quelle est la plage de température réglable ?

La plage de réglage va de +5°C à +30°C. La précision de lecture est de ±1°C et le différentiel de fonctionnement est de 0,7°C.

Le thermostat est-il compatible avec une pompe à chaleur ?

Oui, le thermostat peut commander une pompe de circulation, une chaudière murale, un brûleur ou une électrovanne de zone. Vérifiez que la charge ne dépasse pas 8(2)A / 250 V~ pour le contact relais.

Comment nettoyer le thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, solvants ou nettoyants liquides. Évitez l'infiltration d'eau dans le boîtier.

Quels sont les voyants lumineux et leur signification ?

Le thermostat possède une diode de signalisation de l'état de la charge : allumée = charge activée (chauffage ou climatisation en marche) ; éteinte = charge désactivée. Il n'y a pas d'autre voyant.

MODE D'EMPLOI GW21852 Gewiss

Thermostat électrique eté/hiver

ATTENTION - IMPORTANT

• Nos compliments, vous avez besoin des produits Gewiss. Ces produits ont ete fabriqués avec un soin tout particulier jusqu' dans les details, en utilisant exclusivement des materiaux de haute qualite. Les produits Gewiss vous garantiront d'excellentes performances pendant longtemps.
• Lire attentivement les instructions ci-dessous car elles fournissent des informations importantes sur les modalités d'installation et de fonctionnement. L'installateur est prié de les remettre à l'utilisateur final en l'invitant à prendre connaissance de leur contenu.
• Les produits du programme System doivent être installés conformément à la norme HD 384 - IEC364 concernant les apparciels à usage domestique et similaire, à l'abri de la poussière et dans un milieu ne nécessitant aucune protection spéciale contre les infiltrations d'eau.
• En cas d'anomalie et/ou de mauvais fonctionnement s'adresser à un technicien autorisé ou contacter le SAT service d'assistance technique GEWISS.

SOMMAIRE

page

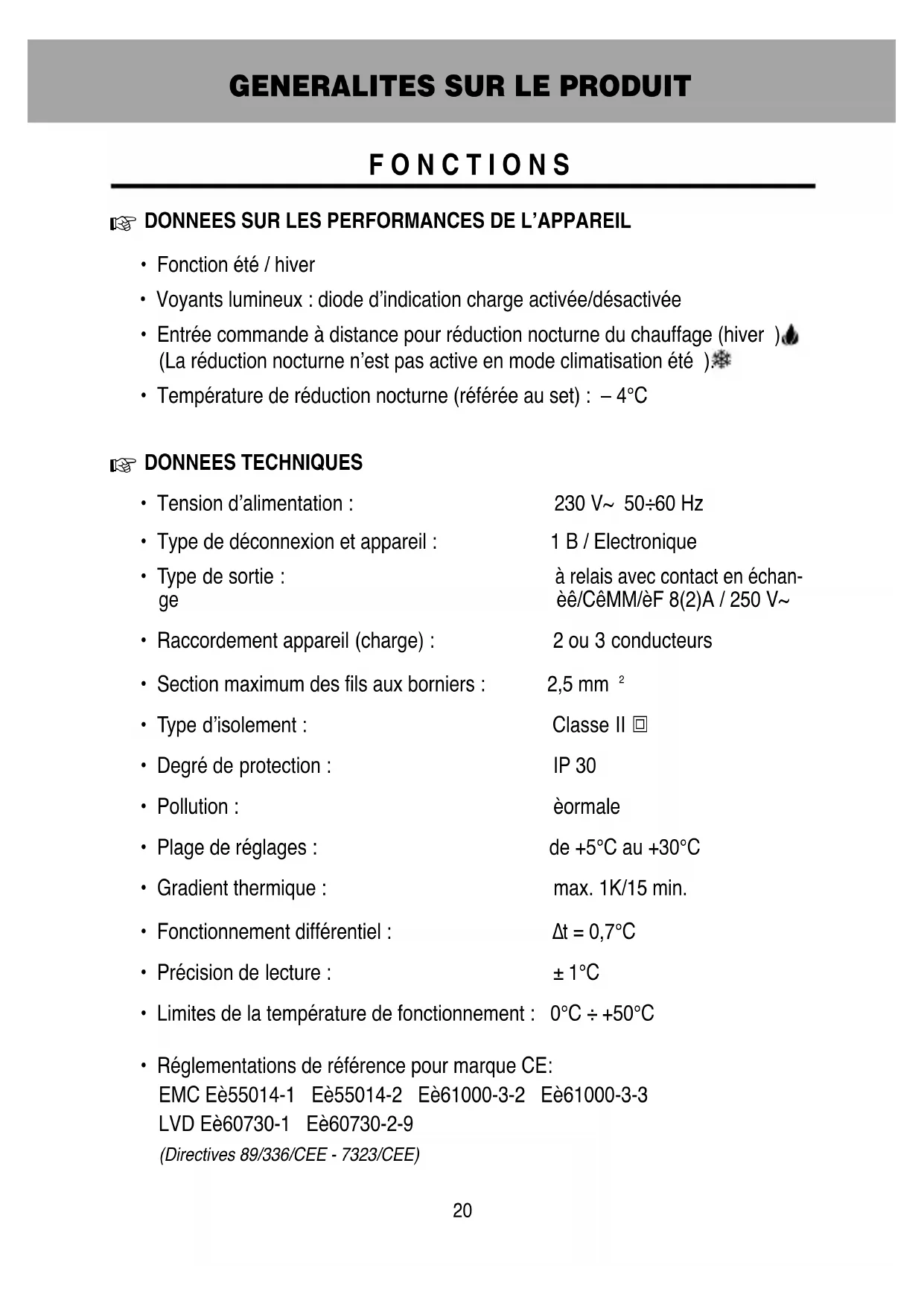

GENERALITES SUR LE PRODUIT

• Fonctions 20

- INSTRUCTIONS POUR L'INSTALLATION

• Logique d'application 21
  -Raccordementselectriques 22

- INSTRUCTIONS POUR L'EMPLOI

-Commandes et signalisations 24

DONNEES SUR LES PERFORMANCES DE L'APPAREIL

• Fonction éte / hiver
• Voyants lumineux : diode d'indication charge activée/désactivée
• Entrée commande à distance pour réduction nocturne du chauffage (hiver) (La réduction nocturne n'est pas active en mode climatisation étè)
• Température de réduction nocturne (réféérée au set): -4°C

DONNEES TECHNIQUES

Tension d'alimentation :

230V 50÷ 60Hz

• Type de déconnexion et apparéil :

1 B / Electronique

• Type de sortie : ge

a relais avec contact en échan-ée/CéMM/eF 8(2)A / 250 V~

• Section maximum des fils aux borniers :

2,5 mm 2

• Type d'isolement :

Classe II

• Degré de protection :

IP 30

• Pollution :

eormale

• Plage de réglages :

de +5^ au +30^

Gradient thermique :

max. 1K/15 min.

• Fonctionnement différentiel :

t = 0,7^

• Precision de lecture :

± 1^ C

• Limites de la température de fonctionnement: 0^ ÷ +50^

• Réglements de referencia pour marque CE: EMC Eè55014-1 Eè55014-2 Eè61000-3-2 Eè61000-3-3 LVD Eè60730-1 Eè60730-2-9 (Directives 89/336/CEE - 7323/CEE)

INSTRUCTIONS POUR L'INSTALLATION

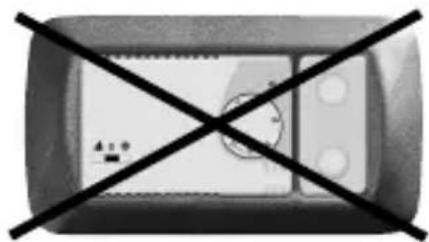

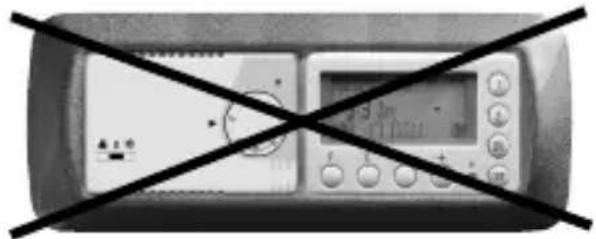

LOGIQUE D'APPLICATION

OK

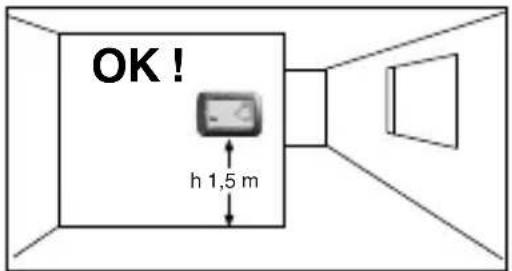

Conseils pour le positionnement :

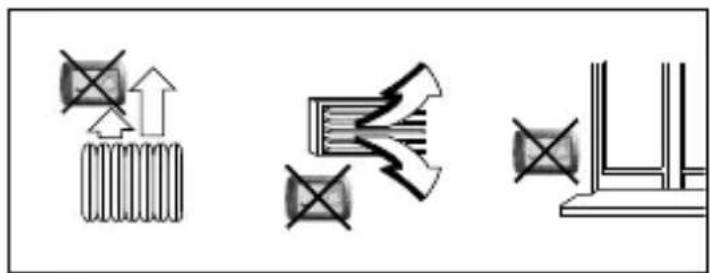

Installer le thermostat à une hauteur de 1,50 ÷ 1,70 m du sol, loin des sources de chaleur, des prises d'air, des portes ou des fenêtres.

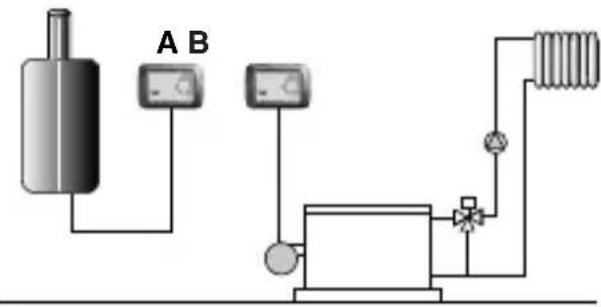

Installations de chauffage avec thermostat commandant :

A Chaudiere murale
B Brûleur
C Pompe de circulation

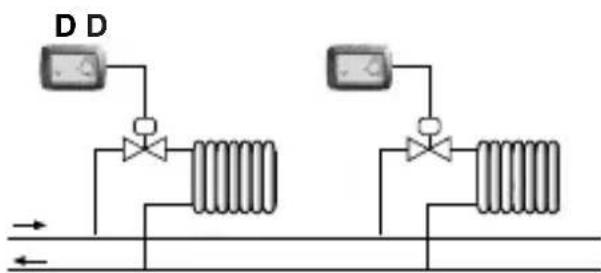

D Electrovanne de zone

N.B.: Les exemples donnés dans la documentation suivante sont des exemples de principe.

Important : L'installation et le raccordement électrique des dispositifs et des apparciels doivent être effectuels par des personnes qualifiées et conformément aux normes et aux lois en vigueur. Le constructeur ne répondra aucunement en cas d'utilisation de produits ne respectant pas certaines normes du milieu ambient et/ou d'installation, qui relevant des compétences de l'installateur et sont entièrement à sa charge.

Attention : avant de Prozent à l'installation de l'appareil,mettre hors tension.

Quand on a coupé le courant :

Relier les fils d'alimentation aux bornes n^ 4 (Ligne) et n^ 5 (Neutre).

Relier les fils du dispositif à commander aux bornes : n° 1 = commun

$$ n ^ {\circ} 2 = \text {n o r m . o u v e r t} $$

En cas de fortes charges inductives (pompes et electrovannes) on conseille de relier un filtré RC en parallèle à la charge.

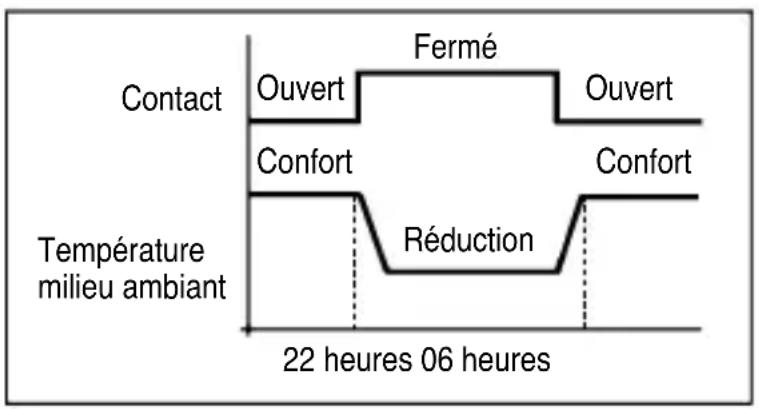

Sélection à distance de la température “Confort” ou “Réduction”

Si l'on désire utiliser la sélection à distance de la température “Confort” ou “Réduction”, pourrait au raccordement du contact extérieur aux bornes n^6 et n^7 du thermostat.

Température de “Confort” = contact extérieur ouvert

Température de “Réduction” = contact extérieur fermé

La sélection de la température de “Réduction” entraîne une réduction de 4^ par rapport à la valeur programmée.

RACCORDEMENTS ELECTRIQUES

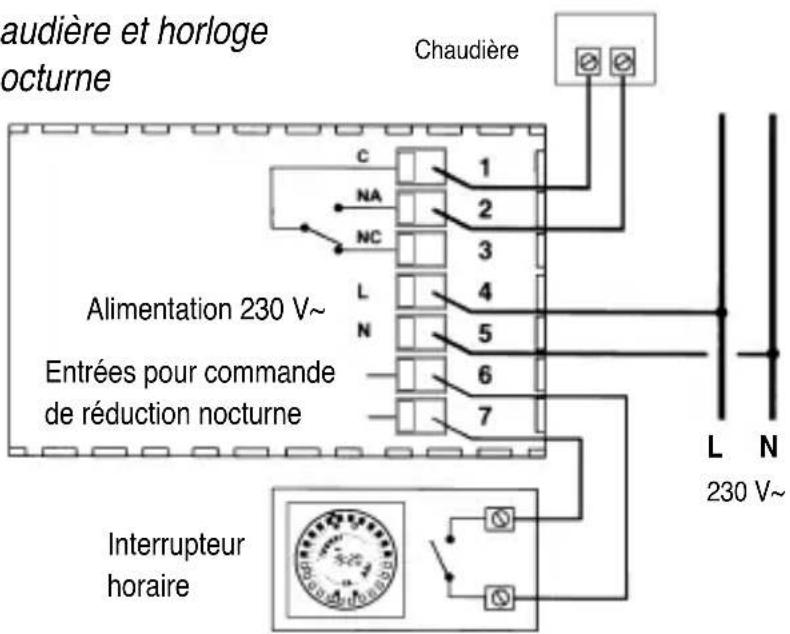

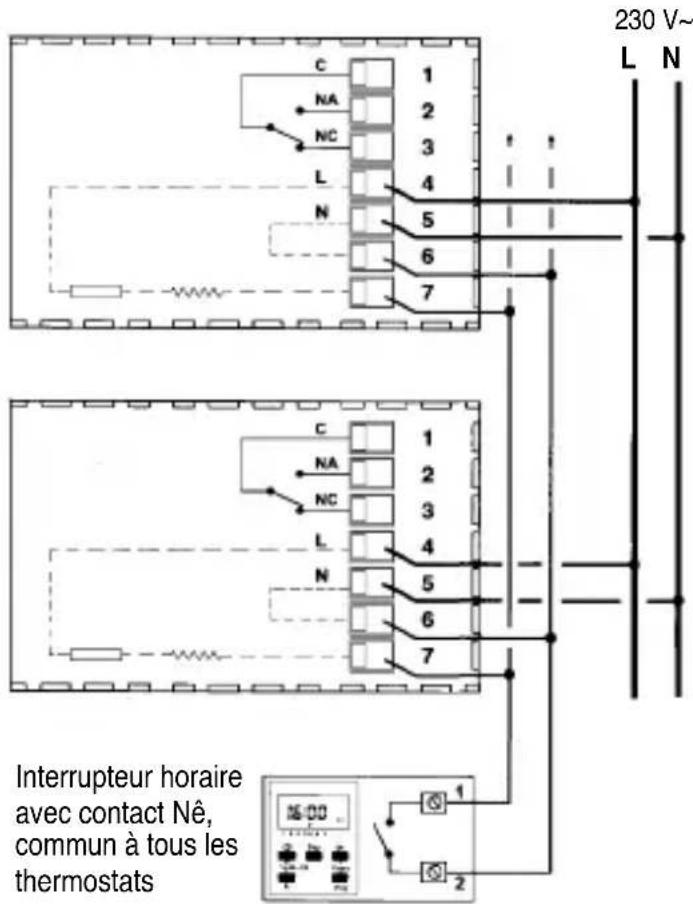

Exemple de raccordement à chaudière et horloge pour commande de réduction nocturne

Installations multiples

Dans les installations multiples (voir bureaux, écoles, habitations, etc.) commandées pour la réduction nocturne centralisées par une seule horloge, autre ce qui est reporté ci-dessus, il faudra respecter scrupuleusement les indications ci-dessous :

1) Alimentation 230V~

Borne 4: relier la Ligne de réseau (230V~)

Borne 5: raccorder le Neutre de réseau (retour)

N.B.:normalement dans les réseaux d'alimentation à usage civile,la couleur "marron" pour la phase,bleu' pour le neutre (retour de ligne) est unifiée.

2) Raccordements pour commande de réduction nocturne

Toutes les bornes 6: relier en parallelle avec la sortie 2 de l'horloge.

Toutes les bornes 7: relier en parallele avec la sortie 1 de l'horloge.

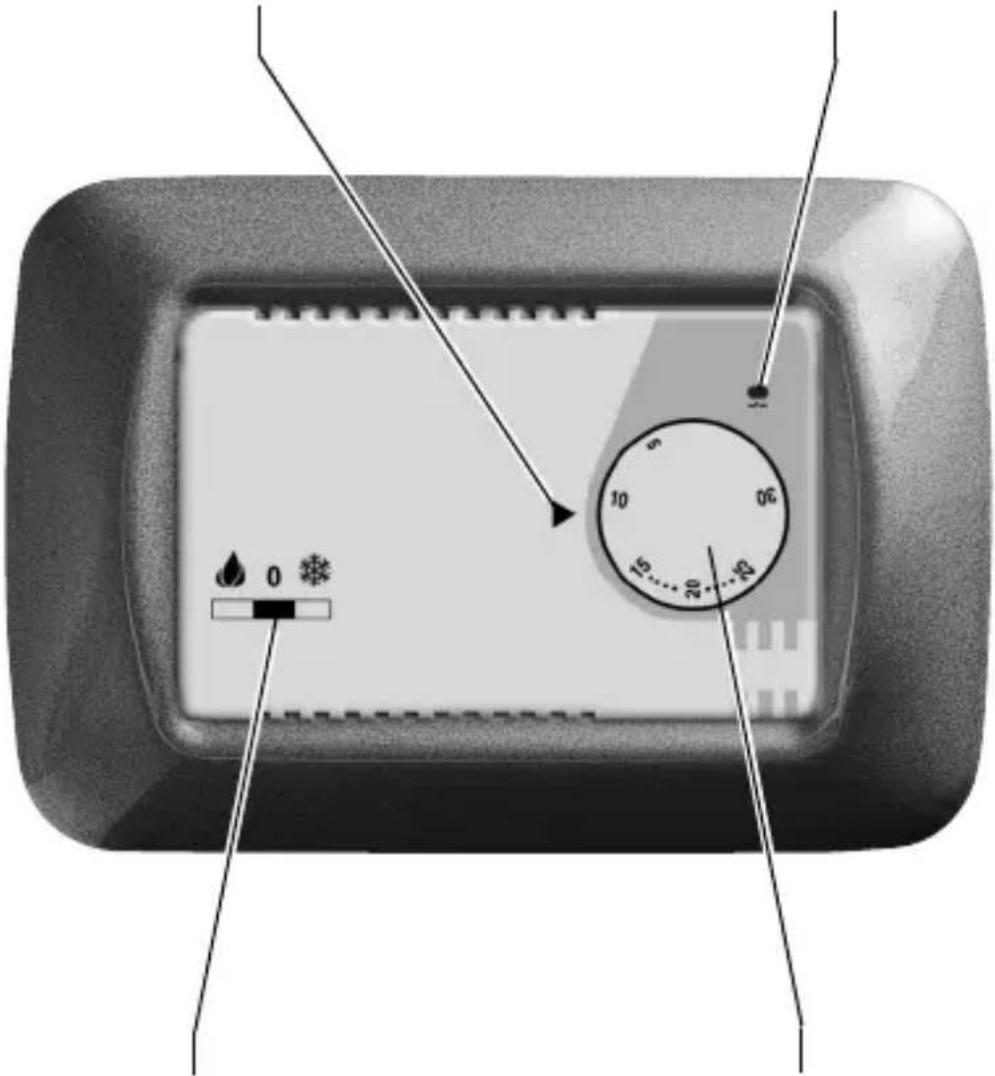

COMMANDES ET SIGNALISATIONS

Index de repère pour programme mention de la température

Diode de signalisation de l'etat de la charge: allumée = charge activée

Sélecteur pour commande du mode de service
été éiver

Bouton avec échelle des températures: 5^ ÷ 30^
