GW21852 - Termostato Gewiss - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato ambiente
Marca	Gewiss
Modello	GW21852
Alimentazione	230 V ~ 50/60 Hz
Tipo di uscita	Relè con contatto invertitore (NO/NC) 8(2)A / 250 V~
Sezione max dei fili ai morsetti	2,5 mm²
Grado di protezione	IP30
Classe di isolamento	II
Campo di regolazione	da +5°C a +30°C
Gradiente termico max	1K/15 min
Differenziale di funzionamento	0,7°C
Precisione di lettura	±1°C
Limiti di temperatura di funzionamento	da 0°C a +50°C
Funzioni principali	Commutazione estate/inverno, riduzione notturna a distanza (-4°C), indicazione carico attivato/disattivato
Installazione consigliata	Altezza 1,50-1,70 m dal pavimento, lontano da fonti di calore, porte o finestre
Collegamento elettrico	Morsetti 4 (L), 5 (N), 1 (comune), 2 (normalmente aperto), 6-7 (ingresso comando a distanza)
Conformità	EMC EN55014-1/2, EN61000-3-2/3, LVD EN60730-1/2-9 (Direttive 89/336/CEE - 73/23/CEE)
Tipo di disconnessione	1B / Elettronico
Inquinamento	Normale

Domande frequenti - GW21852 Gewiss

Come installare il termostato GW21852?

Installare il termostato a un'altezza di 1,50-1,70 m dal pavimento, lontano da fonti di calore, prese d'aria, porte o finestre. Prima dell'installazione, spegnere l'alimentazione elettrica. Collegare i fili di alimentazione ai morsetti 4 (Linea) e 5 (Neutro), quindi il dispositivo da comandare ai morsetti 1 (comune) e 2 (normalmente aperto). Per la riduzione notturna, utilizzare i morsetti 6 e 7.

Qual è l'altezza consigliata per l'installazione?

L'altezza consigliata è di 1,50-1,70 m dal pavimento, in un luogo riparato dalla polvere e senza rischio di infiltrazioni d'acqua.

Come collegare i fili di alimentazione?

I fili di alimentazione (230 V~) devono essere collegati ai morsetti 4 (Linea, fase) e 5 (Neutro). Utilizzare conduttori di sezione massima 2,5 mm². Per carichi induttivi, inserire un filtro RC in parallelo.

Come utilizzare la funzione estate/inverno?

Il termostato dispone di un selettore di modalità: posizione estate per il condizionamento, posizione inverno per il riscaldamento. Il LED di segnalazione indica lo stato del carico (acceso = attivato).

Come funziona la riduzione notturna?

La riduzione notturna viene attivata tramite un ingresso a distanza (morsetti 6 e 7). Quando il contatto esterno è chiuso, la temperatura impostata viene ridotta di 4°C rispetto al valore programmato (modalità Confort = contatto aperto, Riduzione = contatto chiuso). Questa funzione non è attiva in modalità estate.

Cosa fare in caso di malfunzionamento?

In caso di anomalia o malfunzionamento, rivolgersi a un tecnico autorizzato o contattare il servizio di assistenza tecnica GEWISS (SAT). Non intervenire personalmente sui componenti interni.

Qual è il campo di temperatura regolabile?

Il campo di regolazione va da +5°C a +30°C. La precisione di lettura è di ±1°C e il differenziale di funzionamento è di 0,7°C.

Il termostato è compatibile con una pompa di calore?

Sì, il termostato può comandare una pompa di circolazione, una caldaia murale, un bruciatore o un'elettrovalvola di zona. Verificare che il carico non superi 8(2)A / 250 V~ per il contatto relè.

Come pulire il termostato?

Pulire l'apparecchio con un panno morbido e asciutto. Non utilizzare prodotti abrasivi, solventi o detergenti liquidi. Evitare l'infiltrazione di acqua nell'involucro.

Quali sono i LED e il loro significato?

Il termostato possiede un LED di segnalazione dello stato del carico: acceso = carico attivato (riscaldamento o condizionamento in funzione); spento = carico disattivato. Non sono presenti altri LED.

MANUALE UTENTE GW21852 Gewiss

ATTENZIONE - IMPORTANTE

• Ci congratuliamo con Lei per la scelta di prodotti Gewiss. I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali di qualità elevata. I prodotti Gewiss Le garantiranno nel tempo prestazioni ottimali.
• Leggere attendamente le seguenti istruzioni in quanto forniscono importanti informazioni sulle modalità di installatione e di funzioniamento. L'installatore è pregato di consegnarle all'utilizzatore finale invitandolo a prendere conoscenza di quanto contentuto.
• I prodotti del programma System devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento rivolgersi ad un technician autorizzato oppure contàttare il SAT servizio assistenza tecnica GEWISS.

INDICE

pag.

GENERALITA PRODOTTO

• Funzioni 4

- ISTRUZIONI D'INSTALLAZIONE

• aogica applicativa 5
• Collegamenti elettrici 6

- ISTRUZIONI D'IMPIEGO

• Comandi e segnalazioni 8

FUNZIONI

DATI PRESTAZIONALI

• Funzione estate / inverno
• Segnalazioni luminose: Led di individazione carico inserto/disinserito
• Ingresso dato a distanza per riduzione notturna del riscaldamento

(inverno) (La riduzione notturna non è attiva in condizionamento estate).

• Temperatura di riduzione notturna (riferita al set): -4^

DATI TECHNICI

Tensione di alimentazione: 230V 50÷ 60Hz
- Tipo di disconnessione e apparecchio: 1 B / Elettronico
- Tipo di uscita: a relè con contatto in scambio

• Normative di riferimento per marcatura CE:

NA/CéM/NC 8(2)A / 250 V~
- Collegamenti utenza (carico): 2 o 3 conduttori
- Sezione massima dei fili ai morsetti: 2,5 ~mm^2
- Tipo di isolamento: Classe II
- Grado di protezione: IP 30
- Polluzione: Normale
- Campo di regolazione: da +5^ a +30^
- Gradient termico: max 1K/15 min.
- Funzionamento differenziale: t = 0,7^
- Precisione dilettura: ± 1°C
- Limiti della temperatura di funzionamento: 0^ ÷ +50^

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

(Direttive 89/336/CEE - 7323/CEE)

LOGICA APPLICATIVA

OK

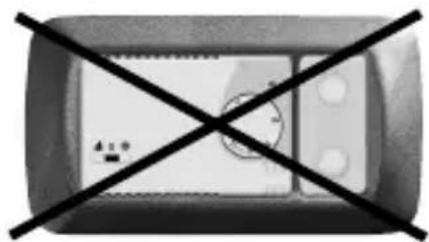

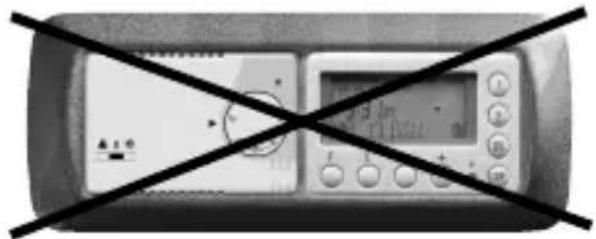

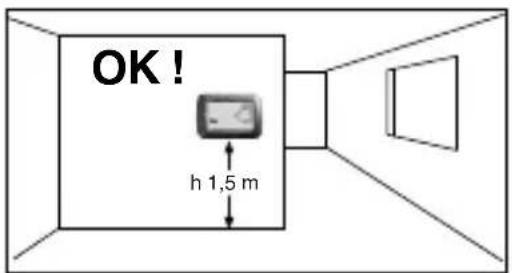

Consigli sul posizionamento:

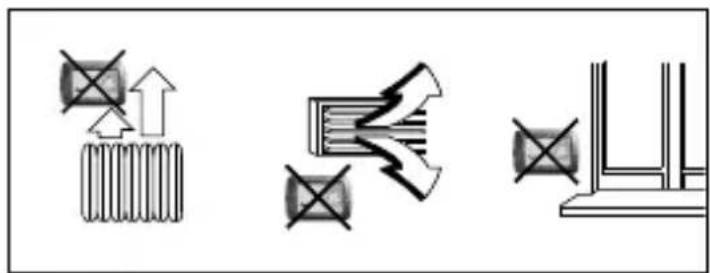

Unstallare il termostato a quota 1,50 ÷ 1,70 m dal pavimento, lontano da sorgenti di calore, prese d'aria, porto o finestre.

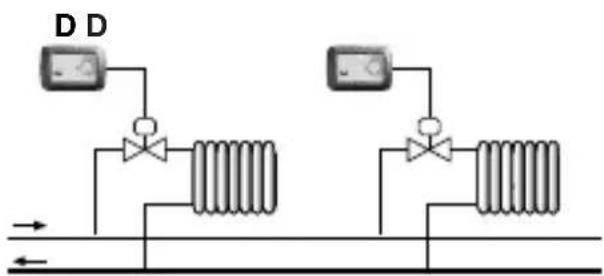

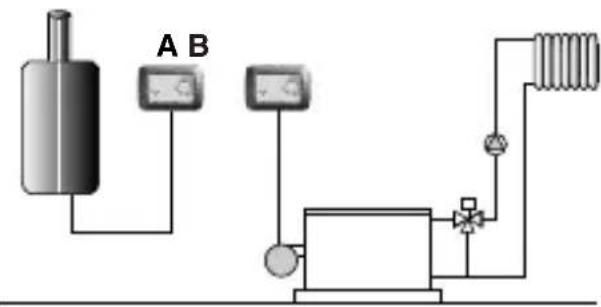

Umpiani di riscaldamento con termostato che comanda:

A Caldaia murale
B Bruciatore
C Pompa di circolazione
D Elettrovalvola di zona

N.B.:Gli esempi riportati nella seguente documentazione sono di principio

Importante: a'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguita da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume nessuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambienti e/o installazione, il cui onere resta di competenza ed a carico dell'infallatore.

Attenzione: prima di effettuare l'installazione del prodotto, disattivare la tensione di rete.

Con disattivata la tensione di rete:

Collegare i fili di alimentazione ai morsetti n° 4 (ainea) e n° 5 (eeutro).

Collegare i fili del dispositivo da comandare ai morsetti: n^1 = comune

$$ n ^ {\circ} 2 = \text {n o r m .} $$

$$ n ^ {\circ} 3 = \text {n o r m . c h i u s o} $$

Con forti carichi induttivi (pompe ed elettrovalvole) si consiglia di collegare un filtering RC in parallelo al carico.

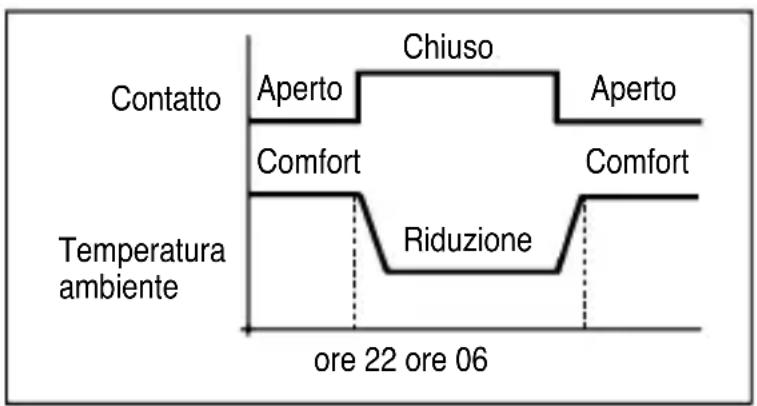

Selezione remota della temperatura "Comfort" o "Riduzione"

Qualora si desideri utilizzare la selezione remota della temperatura "Comfort" o "Riduzione", provvedere al collegamento del contatto esterno ai morsetti n° 6 e n° 7 del termostato.

Temperatura di "Comfort" = contatto esterno aperto

Temperatura di "Riduzione" = contagio esterno chiuso

aa selezione della temperatura di "Riduzione" determina una riduzione di 4^ rispetto al valore impostato.

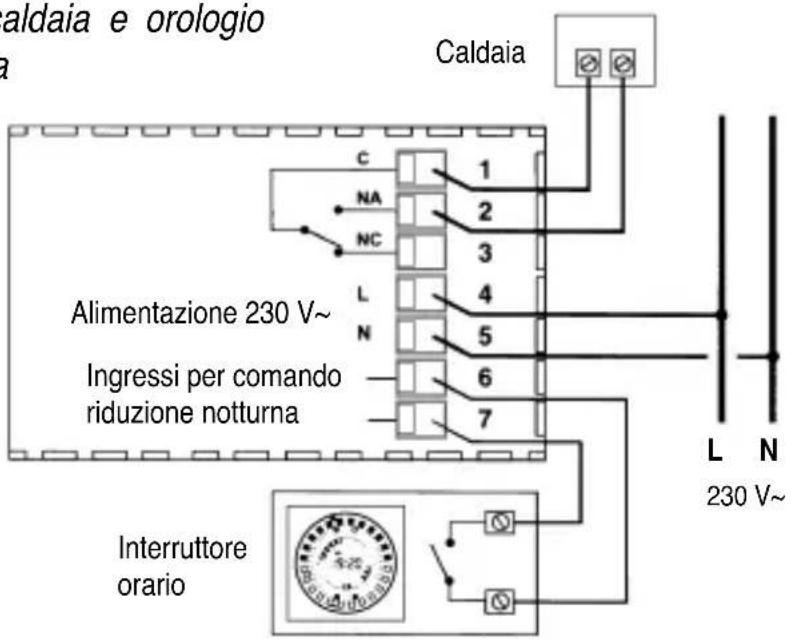

Esempio di collegamento a caldaia e orologio per dato riduzione notturna

Installazioni multiple

Nelle installazioni multiple (vedi uffici, scuole, abitazioni, ecc.) comanda per la riduzione notturna centralizzata da un solo orologio,或者其他 quanto sopra riportato è necessario atteneri scrupolosamente

alle seguentiindicazioni:

1) Alimentazione 230V~

Morsetto 4: collegare la Linea direte (230V)

Morsetto 5: collegare il Neutro dire tete (ritorno)

N.B.: normalmente nelle reti di alimentazione uso civile risulta unificato il colore "marrone" per la fase, "blu" per il neutro (ritorno di linea).

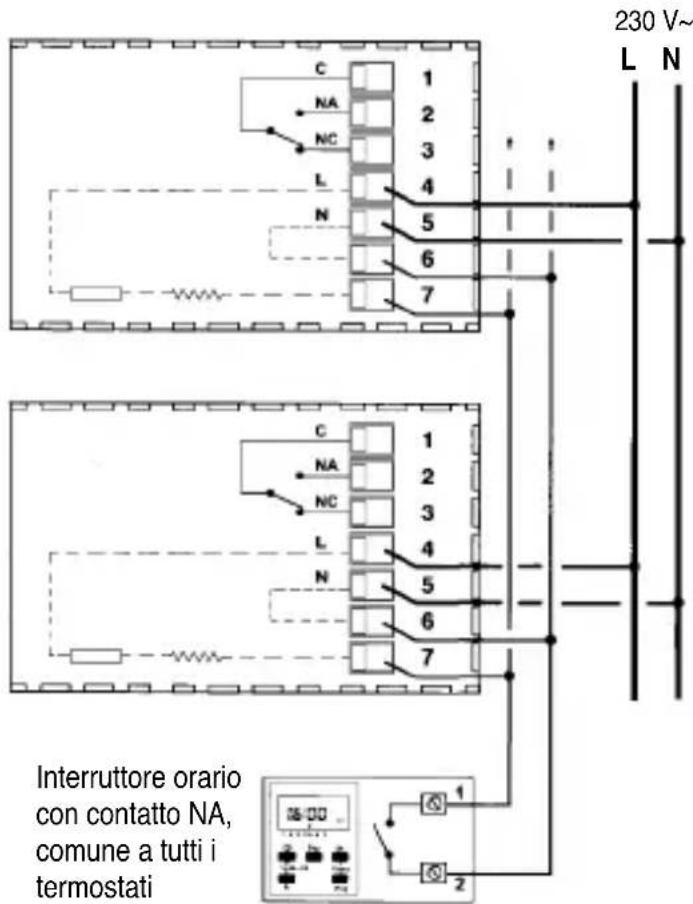

2) Collegamenti per comando riduzione notturna

Tutti i morsetti 6: collegare in parallelo con uscita 2 dell'orologio.

Tutti i morsetti 7: collegare in parallelo con uscita 1 dell'orologio.

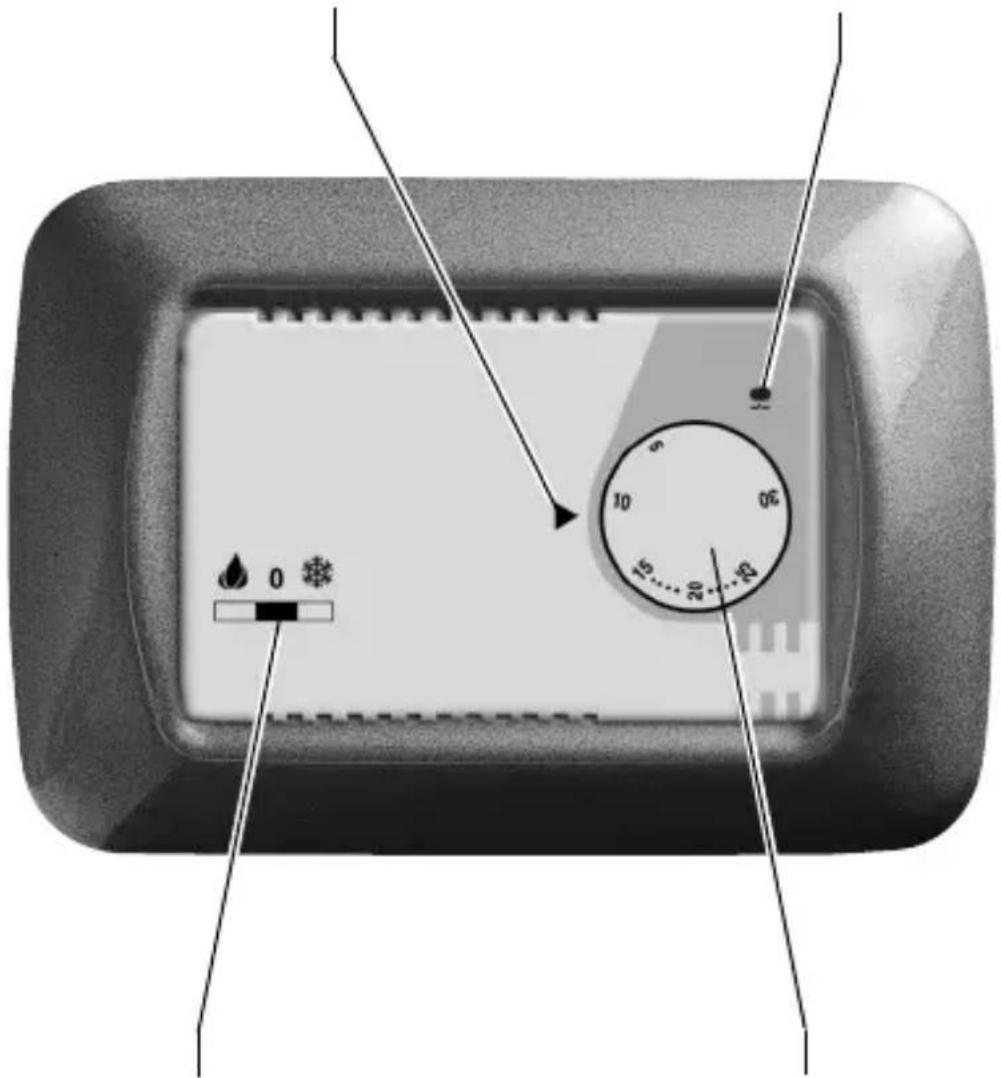

COMANDI E SEGNALAZIONI

Undice di riferimento per impostazione temperatura

aed segnalazione stato del carico:
acceso = carico insertito

Selettore per comando del modo di lavoro estate inverno

eanopola con scalatemperature: 5^÷ 30^

Gew55
