Tipo di prodotto	Termostato elettronico per fan-coil
Marca	Gewiss
Modello	GW21853
Dimensioni (circa)	80 x 80 x 30 mm
Peso (circa)	150 g
Alimentazione	230 V~ 50/60 Hz
Tipo di disconnessione	1 B / Elettronico
Uscite di comando	Ventilatore (3 velocità) e elettrovalvola
Carico massimo totale	5(2) A a 250 V~
Campo di regolazione temperatura	+5°C a +30°C (limitabile meccanicamente)
Precisione di lettura	±1°C
Gradiente massimo di temperatura	1K / 15 min
Tipo di regolazione	Banda proporzionale (ampiezza 1°C)
Grado di protezione	IP30
Classe di isolamento	Classe II
Temperatura di funzionamento	0°C a +50°C
Sezione massima dei fili ai morsetti	2,5 mm²
Funzioni principali	Comando del ventilatore (3 velocità) e elettrovalvola, modalità riscaldamento/raffreddamento, ventilazione fissa o termostatica
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti aggressivi
Sicurezza	Installazione da parte di un professionista; scollegare l'alimentazione prima di intervenire; rispettare la polarità
Ricambi e riparabilità	Contattare il servizio clienti GEWISS per qualsiasi riparazione o pezzo
Informazioni generali	Termostato elettronico per fan-coil, conforme alle norme CE (EMC e LVD)

Domande frequenti - GW21853 Gewiss

Come installare il termostato GW21853?

Installare il termostato a 1,50-1,70 m dal suolo, al riparo da fonti di calore e correnti d'aria. L'installazione elettrica deve essere eseguita da un professionista qualificato dopo aver scollegato l'alimentazione.

Quali sono i collegamenti elettrici?

Collegare l'alimentazione 230 V~ ai morsetti n°2 (Neutro) e n°3 (Fase). Per l'elettrovalvola, utilizzare il morsetto n°4. Le velocità del ventilatore si collegano ai morsetti n°5 (Alta), n°6 (Media) e n°7 (Bassa). Rispettare la polarità.

Come programmare la ventilazione?

Il filo di programmazione (foro 1 della morsettiera) determina la modalità: collegarlo al morsetto n°3 per una ventilazione fissa, o al morsetto n°4 per una ventilazione termostatica. L'elettrovalvola è sempre termostatica.

Come scegliere tra riscaldamento e raffreddamento?

Utilizzare il selettore rotativo anteriore per scegliere la modalità: posizione 'Inverno' (riscaldamento), '0' (arresto) o 'Estate' (raffreddamento).

Qual è il campo di temperatura regolabile?

La temperatura si regola da +5°C a +30°C. Un disco di regolazione (disco range) permette di limitare meccanicamente il campo se necessario.

Cosa fare se il termostato non si accende?

Verificare che l'alimentazione 230 V~ sia presente ai morsetti n°2 e n°3. Assicurarsi che l'interruttore generale sia inserito. Se il problema persiste, contattare un tecnico autorizzato.

Come pulire il termostato?

Pulire l'apparecchio con un panno morbido e asciutto. Non utilizzare solventi, alcool o prodotti abrasivi che potrebbero danneggiare l'involucro.

Qual è il carico massimo supportato?

Il carico massimo totale (ventilatore + elettrovalvola) è di 5(2) A a 250 V~. Ogni uscita individuale supporta anch'essa 5(2) A.

Posso utilizzare il termostato senza elettrovalvola?

Sì, il termostato può comandare solo il ventilatore. In questo caso, non collegare nulla al morsetto n°4 e programmare il filo di ventilazione sul morsetto n°3 per una ventilazione fissa o termostatica.

Dove trovare il manuale completo?

Il manuale completo in formato PDF è disponibile gratuitamente sul nostro sito notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua via email.

MANUALE UTENTE GW21853 Gewiss

ATTENZIONE - IMPORTANTE

• Ci congratuliamo con Lei per la scelta di prodotti Gewiss. I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali di qualità elevata. I prodotti Gewiss Le garantiranno nel tempo prestazioni ottimali.
• Leggere attentamente le seguenti istruzioni in quanto forniscono importanti informazioni sulle modalità di installazione e di funzionamento. L'installatore è pregato di consegnarle all'utilizzatore finale invitandolo a prendere conoscenza di quanto contenuto.
• I prodotti del programma System devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento rivolgersi ad un tecnico autorizzato oppure contattare il SAT servizio assistenza tecnica GEWISS.

INÑIÉÜ

pag.

• GÜNÜRALITÀ PROÑOTTO

- Funzioni 4

• ISTRUZIONI Ñ'INSTALLAZIONÜ

- äogica applicativa 5

- Collegamenti elettrici 6

• ISTRUZIONI Ñ'IMPIÜGO

- Comandi e segnalazioni 8

- çodo di funzionamento 9

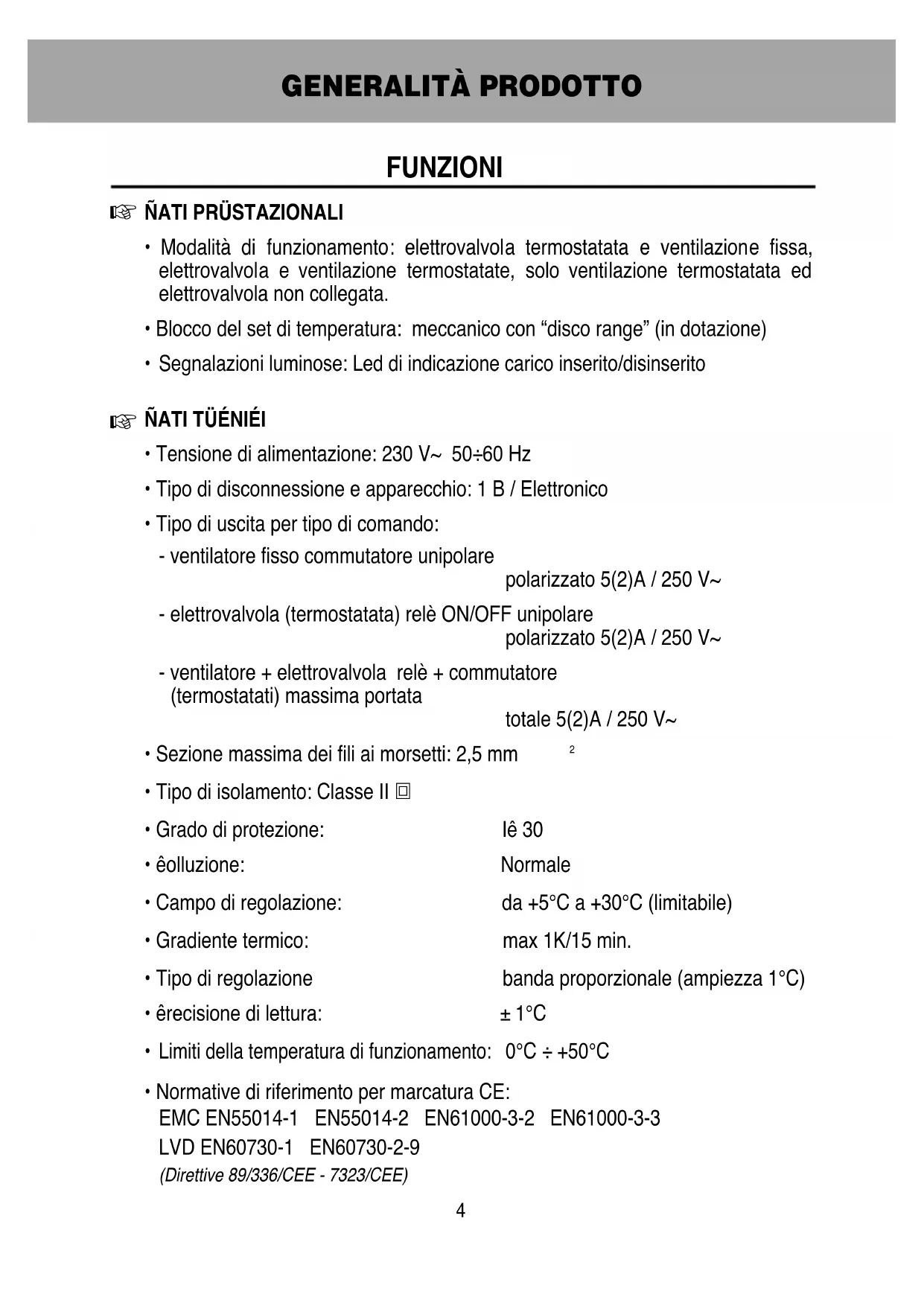

FUNZIONI

ÑATI PRÜSTAZIONALI

• Modalità di funzionamento: elettrovalvola termostatata e ventilazione fissa, elettrovalvola e ventilazione termostatate, solo ventilazione termostatata ed elettrovalvola non collegata.
• Blocco del set di temperatura: meccanico con “disco range” (in dotazione)
• Segnalazioni luminose: Led di indicazione carico inserito/disinserito

ÑATI TÜÉNIÉI

• Tensione di alimentazione: 230 V\~ 50÷60 Hz
• Tipo di disconnessione e apparecchio: 1 B / Elettronico
• Tipo di uscita per tipo di comando:

- ventilatore fisso commutatore unipolare

polarizzato 5(2)A / 250 V\~

- elettrovalvola (termostatata) relè ON/OFF unipolare

polarizzato 5(2)A / 250 V\~

- ventilatore + elettrovalvola relè + commutatore (termostatati) massima portata

totale 5(2)A / 250 V\~

• Sezione massima dei fili ai morsetti: 2,5 mm ^2
• Tipo di isolamento: Classe II ☐
• Grado di protezione: lê 30
• èolluzione: Normale
• Campo di regolazione: da +5°C a +30°C (limitabile)
• Gradiente termico: max 1K/15 min.
• Tipo di regolazione banda proporzionale (ampiezza 1°C)
• èrecisione di lettura: ± 1^
• Limiti della temperatura di funzionamento: 0^ ÷ +50^
  • Normative di riferimento per marcatura CE:

EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3

(Direttive 89/336/CEE - 7323/CEE)

ISTRUZIONI D'INSTALLAZIONE

LOGICA APPLICATIVA

OK

0 1 2 3 + - 117

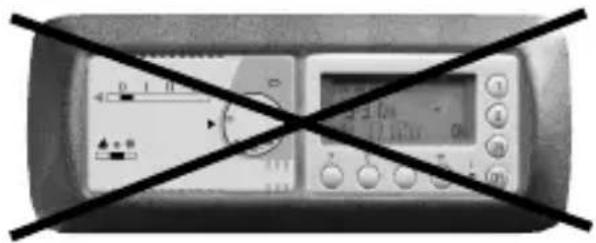

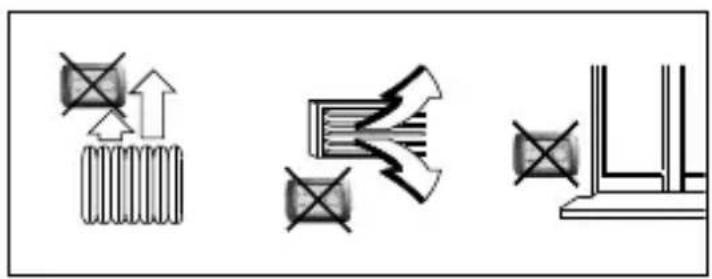

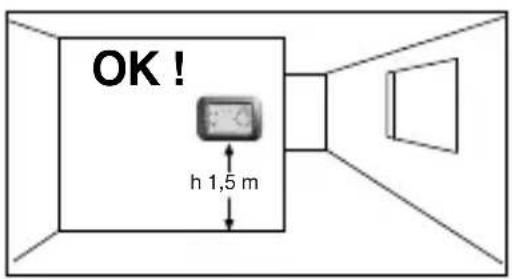

Consigli sul posizionamento:

Önstallare il termostato a quota 1,50÷1,70 m dal pavimento, lontano da sorgenti di calo-re, prese d'aria, porte o finestre.

OK! h 1,5 m

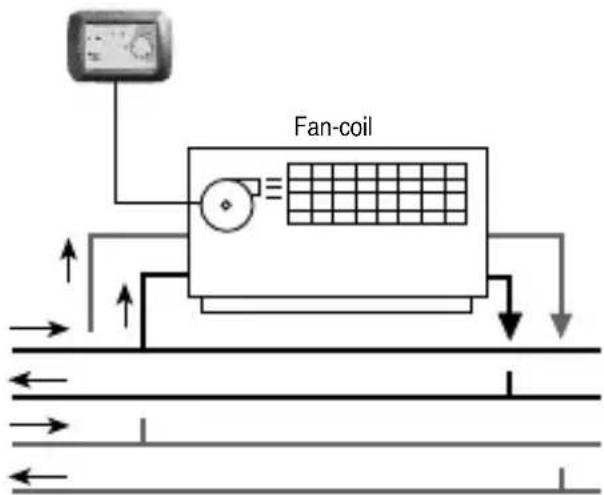

Esempio d'installazione con termostato che comanda il ventilatore e l'elettrovalvola

Termostato Termostato

Fan-coil

Esempio d'installazione con termostato che comanda il solo ventilatore

N.B.:Gli esempi riportati nella seguente documentazione sono di principio

COLLEGAMENTI ELETTRICI

Importante: ä'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume nessuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambienti e/o installazione, il cui onere resta di competenza ed a carico dell'installatore.

Attenzione: prima di effettuare l'installazione del prodotto, disattivare la tensione di rete.

Importante: le uscite di comando del termostato sono polarizzate, prestare attenzione ai collegamenti di äinea e éeutro.

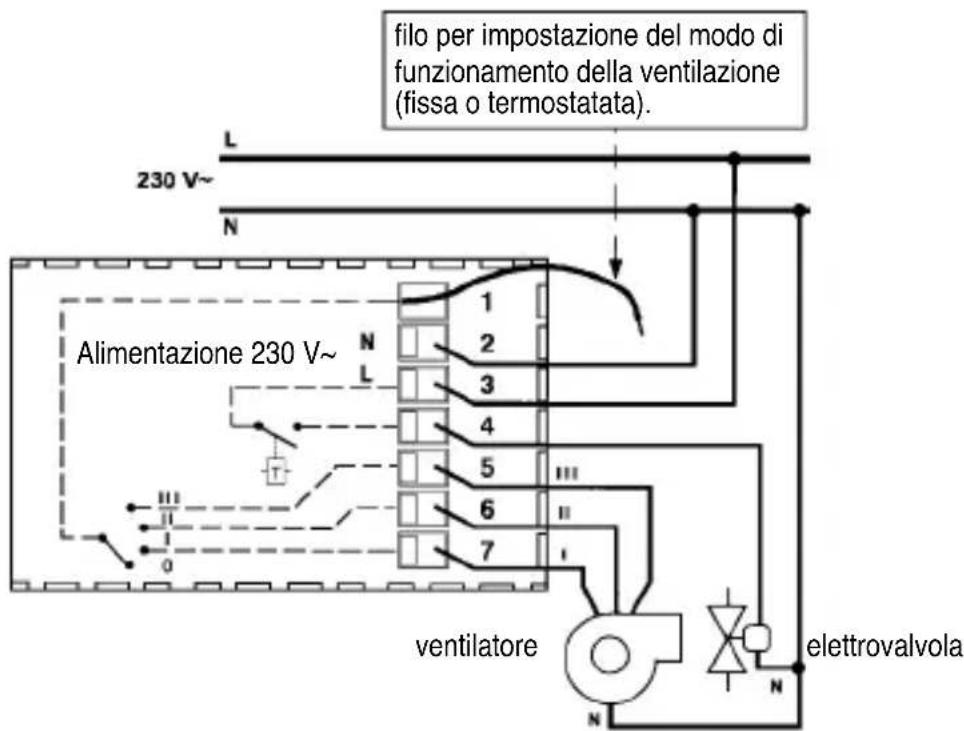

Collegamenti: come indicato in figura.

Disattivare la tensione di rete (interruttore generale).

Collegare ai morsetti n° 2 (éeutro) e n° 3 (äinea) l'alimentazione di rete.

Collegare al morsetto n° 4 l'elettrovalvola intercettazione fluido.

In funzione del tipo di installazione, collegare ai morsetti n° 5-6-7 i fili per comando velocità provenienti dal ventilatore: morsetto n° 5 - ventilatore "Veloce"

morsetto n° 6 - ventilatore "cedio"

morsetto n° 7 - ventilatore "äento"

N.B.: massimo carico ai morsetti ventilatore (5-6-7): 5(2) A 250 V\~massimo carico al morsetto n° 4 della valvola: 5(2) A 250 V\~massimo carico totale con ventilatore + valvola: 5(2) A 250 V\~

filo per impostazione del modo di funzionamento della ventilazione (fissa o termostatata). 230 V~ Alimentazione 230 V~ ventilatore elettrovalvola

COLLEGAMENTI ELETTRICI

Il filo d'impostazione deve sempre essere collegato al morsetto n° 3 o al morsetto n° 4.

Impostazione del modo di comando della ventilazione del Fan-coil

N.B.: il comando dell'elettrovalvola è sempre termostatato.

a) - Ventilazione termostatata

Collegare il filo che esce dalla morsettiera (foro 1) del temostato al morsetto n° 4.

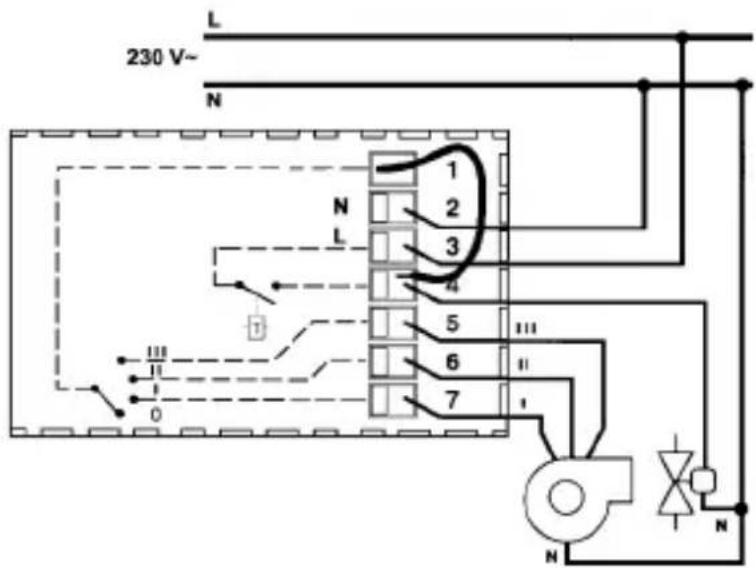

Schema di collegamento per comando elettrovalvola e comando ventilatore con ventilazione termostatata

230 V~ L N 1 2 3 4 5 6 7 0 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ N

b) - Ventilazione fissa

Collegare il filo che esce dalla morsettiera (foro 1) del temostato al morsetto n° 3.

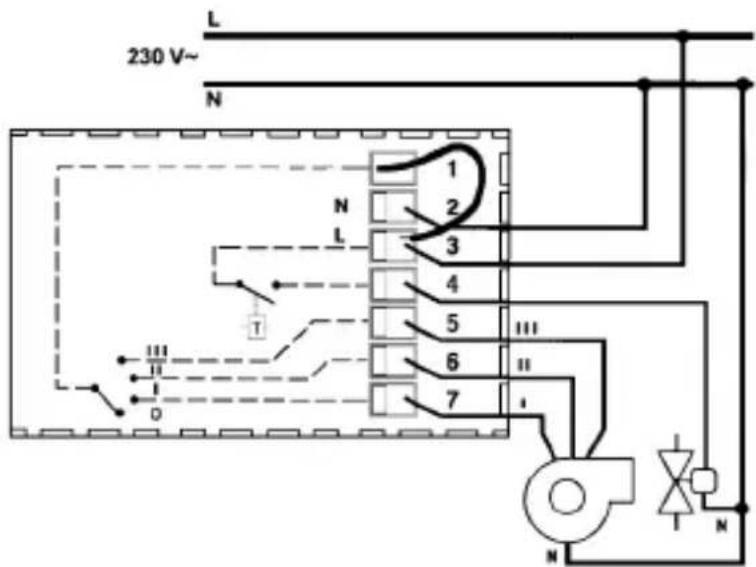

Schema di collegamento per comando elettrovalvola e comando ventilatore con ventilazione fissa

230 V~ L N 1 2 3 4 5 6 7 I II III IV O N

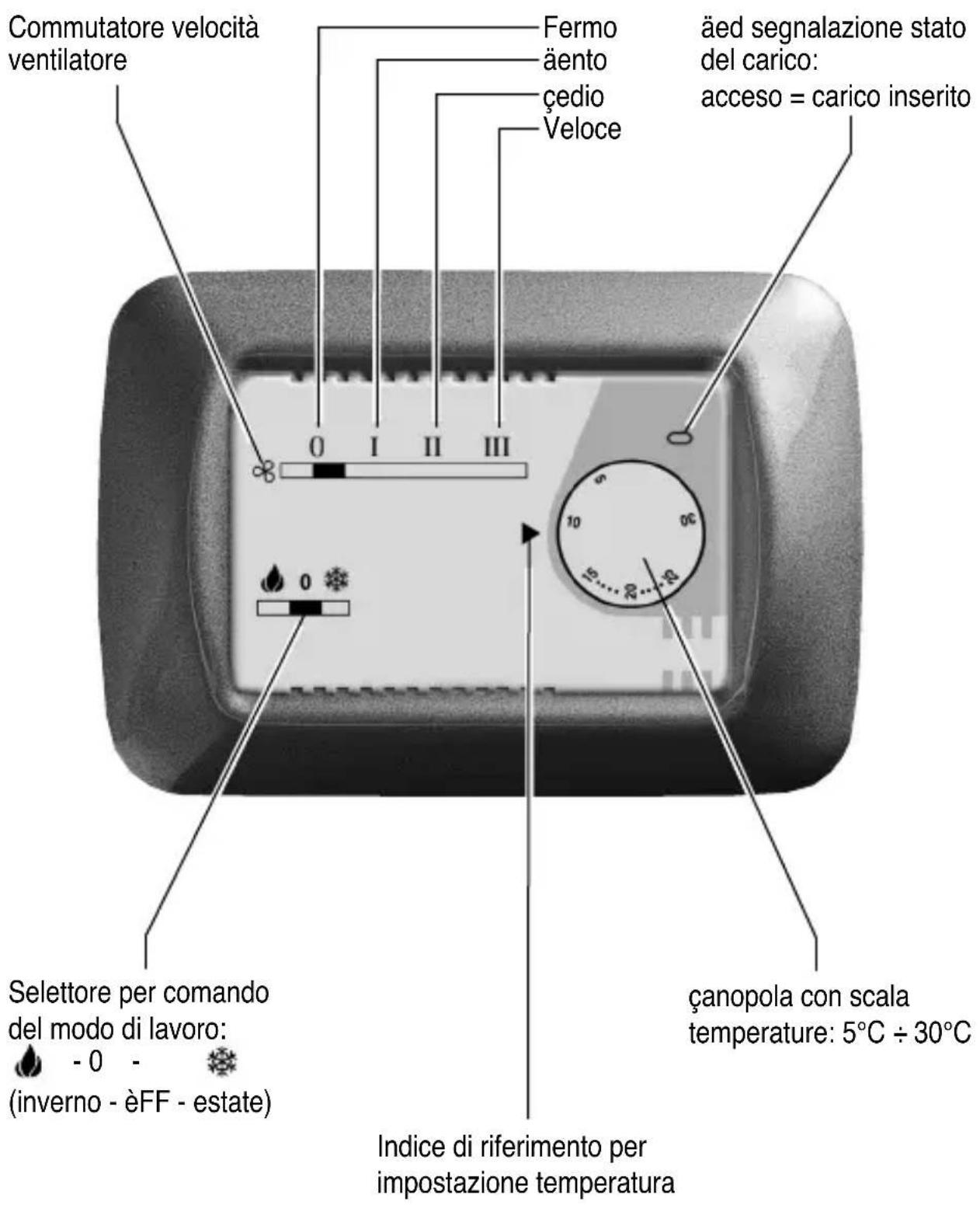

ÉOMANÑI Ü SÜGNALAZIONI

Commutatore velocità ventilatore Fermo äento cedio Veloce äed segnalazione stato del carico: acceso = carico inserito Selettore per comando del modo di lavoro: - 0 - (inverno - èFF - estate) çanopola con scala temperature: 5°C ÷ 30°C Indice di riferimento per impostazione temperatura

In funzione dei dispositivi collegati (ventilatore e/o elettrovalvola) e del morsetto (n° 3 o n° 4) a cui viene collegato il filo preposto all'impostazione modo di funzionamento del ventilatore, il termostato può operare nei seguenti modi:

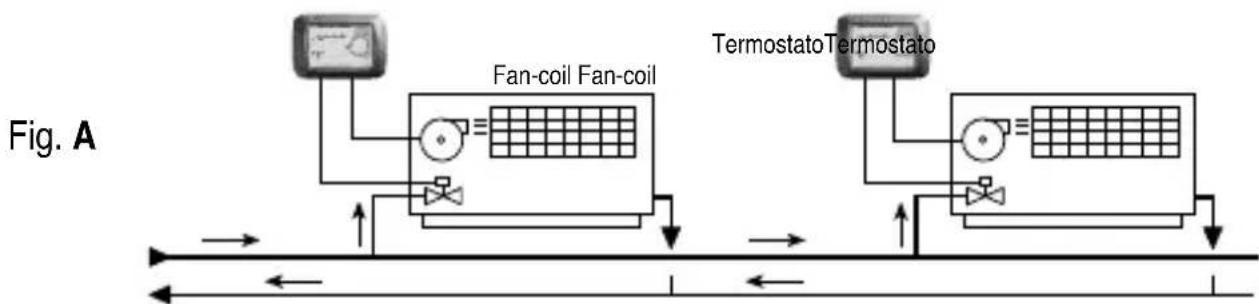

1) elettrovalvola termostatata e ventilazione fissa (fig. A)
2) elettrovalvola e ventilazione termostatate (fig. A)
3) solo ventilazione termostatata ed elettrovalvola non collegata (fig. B)

In tutti i casi le 3 velocità di ventilazione sono selezionabili da commutatore sul frontale. äa selezione riscaldamento o raffreddamento, avviene con commutatore su frontale.

Esempio d'installazione termostati con comando termostatato dell'elettrovalvola e comando del ventilatore (fisso o termostatato).

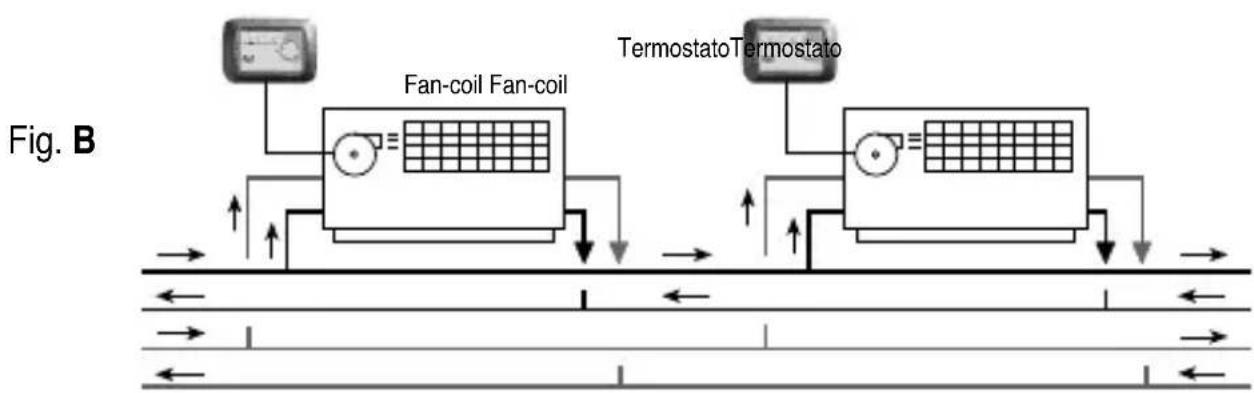

Esempio d'installazione termostati con comando del solo ventilatore (fisso o termostatato).

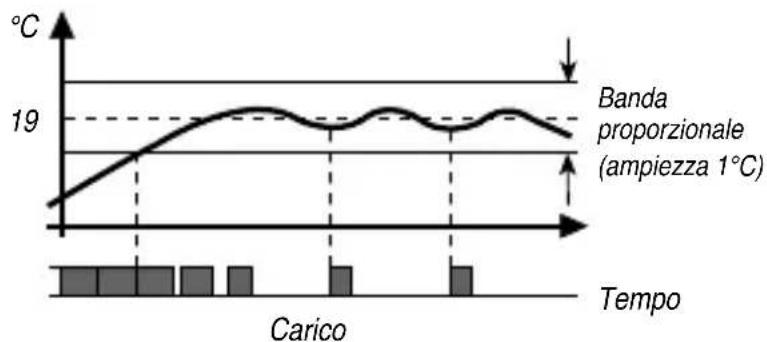

Il termostato funziona con regolazione proporzionale della temperatura, all'interno di

una banda di ampiezza 1°C, come indicato nella figura a lato. äa regolazione avviene con tempi di inserzione e disinserzione dei carichi, variabili in funzione della differenza tra temperatura impostata e temperatura rilevata.

GEWISS

ÜNGLISH

Termostato Termostato

Fan-coil

DATA DI INSTALLAZIONE

LOCALE DI INSTALLAZIONE
