Tipo di prodotto	Termostato programmabile (cronotermostato) RF
Dimensioni	120 x 92 x 19 mm
Alimentazione	3 batterie alcaline AAA 1,5 V
Modalità di funzionamento	Automatico, Manuale, Antigelo
Programmazione	Settimanale, risoluzione 15 min, max 4 cambiamenti all'ora
Livelli di temperatura	3 livelli (T1, T2, T3) da 5 a 40°C, risoluzione 0,1°C
Temperatura antigelo	Regolabile da 2 a 7°C
Funzioni speciali	Party (1-23 ore), Holiday (1-99 giorni), forzatura temporanea, autoapprendimento (anticipo max 2 ore)
Comando a distanza	Tramite modulo GSM GW 90821 (opzionale)
Display	LCD con icone
Sonda	NTC, 100 kΩ a 25°C
Intervallo di temperatura di funzionamento	da -5°C a +45°C
Temperatura misurata	da 0°C a 45°C
Precisione	±0,5°C a 20°C
Differenziale di regolazione	da 0,2°C a 2°C
Unità di misura	°C o °F
Frequenza radio	868 MHz
Portata radio	100 m a campo libero
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi.
Sicurezza	Installazione conforme alle norme elettriche. Non esporre all'umidità. Sostituire le batterie non appena compare il simbolo di batteria scarica.
Ricambi e riparabilità	Batterie AAA sostituibili. Per qualsiasi altra riparazione, contattare un professionista qualificato.

Domande frequenti - GW10841 Gewiss

Come impostare l'ora e il giorno sul termostato Gewiss GW10841?

Premere una volta il tasto SET. L'icona SET appare e la barra del giorno lampeggia. Utilizzare i tasti + o - per selezionare il giorno (1=lunedì a 7=domenica), quindi premere OK per confermare. Successivamente, l'ora lampeggia: regolare le ore e i minuti allo stesso modo. L'uscita avviene automaticamente dopo 30 secondi o premendo nuovamente SET.

Come programmare la temperatura per la settimana?

Premere due volte il tasto PROG. L'icona PROG appare e la barra del giorno lampeggia. Selezionare il giorno desiderato con i tasti + o -, quindi premere OK. È quindi possibile modificare il profilo orario regolando le ore e le temperature (T1, T2, T3) per ogni periodo. Per copiare il programma sul giorno successivo, premere OK dopo la programmazione. Terminare premendo PROG.

Cosa significa il simbolo AUTO che lampeggia sullo schermo?

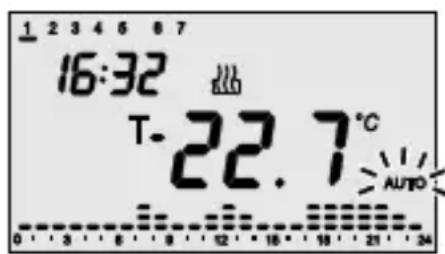

Il lampeggio del simbolo AUTO indica una forzatura temporanea della temperatura in modalità automatica. Ciò si verifica quando si modifica manualmente il set-point con i tasti + o - per alcuni secondi. La forzatura rimane attiva fino alla successiva variazione del programma orario.

Come attivare la funzione Party?

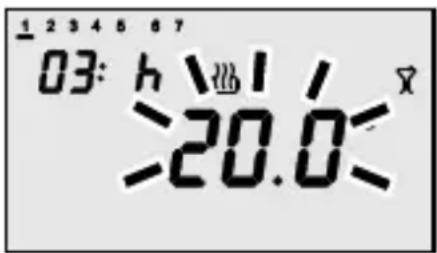

In modalità AUTO, premere il tasto PARTY. L'icona PARTY appare e il valore del set-point lampeggia. Utilizzare i tasti + o - per regolare la temperatura desiderata, quindi premere il pulsante di regolazione delle ore per scegliere la durata (da 1 a 23 ore). Confermare con OK o attendere 5 secondi. La funzione Party mantiene questa temperatura per la durata impostata.

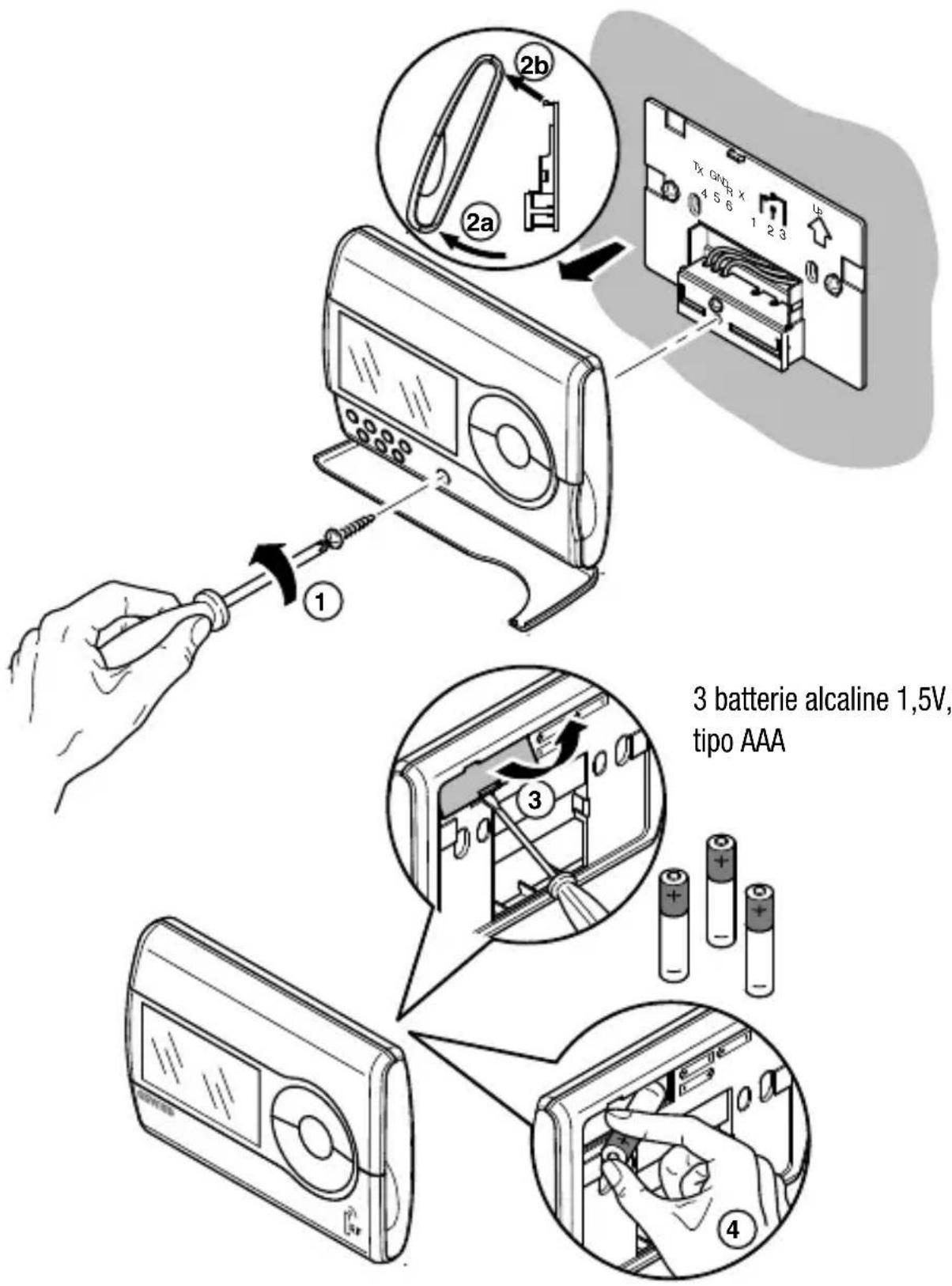

Come sostituire le batterie del termostato Gewiss GW10841?

Aprire il coperchio e rimuovere il termostato dalla base. Capovolgere l'apparecchio, individuare il vano batterie e sostituire le tre batterie alcaline AAA (1,5 V) rispettando la polarità. Si hanno circa 2 minuti per effettuare la sostituzione senza perdere le impostazioni (tranne l'orologio). Chiudere il vano e rimontare il termostato.

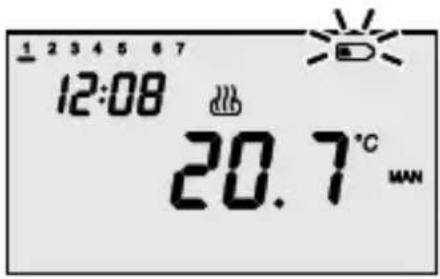

Cosa fare se l'icona della batteria appare sullo schermo?

L'icona della batteria lampeggia quando le batterie sono scariche. Il funzionamento è ancora garantito ma si consiglia di sostituire le batterie rapidamente. Se l'icona diventa fissa, il termostato potrebbe non funzionare più e disattiverà automaticamente il riscaldamento/condizionamento. Sostituire le batterie entro 2 minuti per conservare le altre impostazioni.

Come passare alla modalità manuale?

Premere più volte il tasto MODE (che consente di commutare tra AUTO, MAN e OFF) fino a quando lo schermo mostra MAN. Il set-point corrente appare per 2 secondi. Utilizzare i tasti + o - per regolare la temperatura desiderata, quindi premere OK o attendere 5 secondi per confermare. La modalità manuale mantiene questa temperatura in modo permanente.

Cos'è la funzione Holiday e come usarla?

La funzione Holiday consente di programmare una temperatura ridotta durante un'assenza da 1 a 99 giorni. In modalità AUTO, premere il tasto HOLIDAY. L'icona appare e il set-point lampeggia. Regolare la temperatura desiderata, quindi il numero di giorni con i tasti + o -. Confermare con OK o dopo 5 secondi. Il termostato utilizza questa temperatura fino alla fine del periodo, poi riprende il programma normale.

Come resettare il termostato ai valori di fabbrica?

Per eseguire un reset completo, premere contemporaneamente i tasti PARTY e PROG. Attenzione: tutti i parametri personalizzati e programmi verranno cancellati. Il termostato riavvierà in modalità riscaldamento AUTO con i programmi preprogrammati (vedere il manuale per i valori predefiniti). Le funzioni Party e Holiday saranno disattivate.

Posso comandare il termostato a distanza?

Sì, il termostato Gewiss GW10841 può essere collegato a un sistema di controllo remoto GSM (modello GW 90821, non incluso) tramite i terminali seriali TX, GND e RX. Con questo modulo è possibile inviare comandi SMS per cambiare la modalità, il set-point o richiedere lo stato. Per maggiori dettagli, consultare il manuale del modulo.

MANUALE UTENTE GW10841 Gewiss

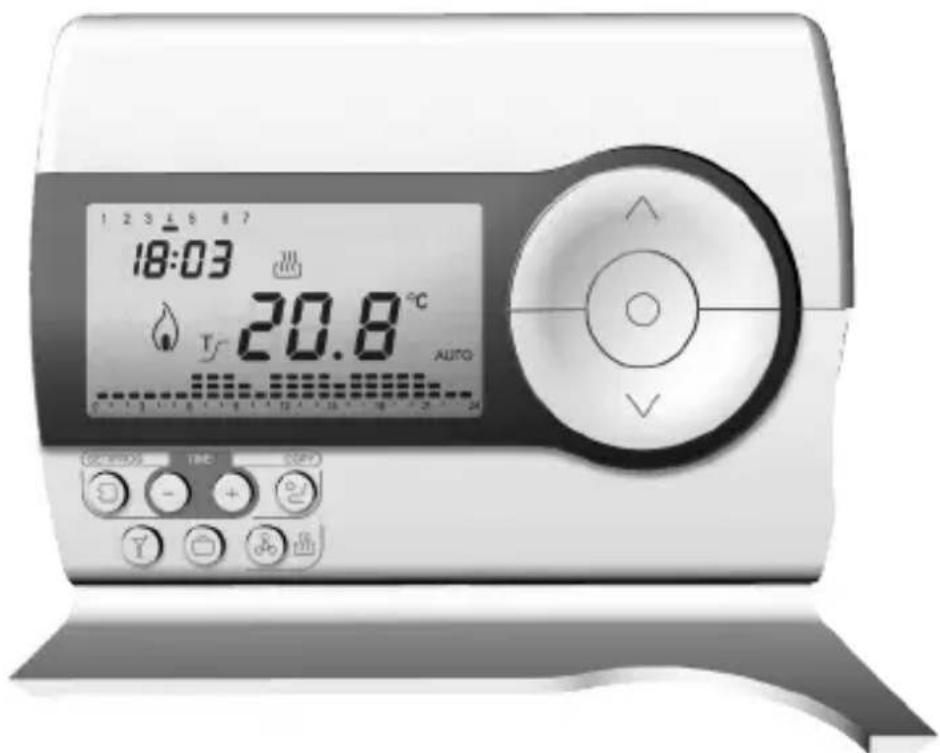

▶ Cronotermostato RF da parete programma giornaliero settimanale

RF wall time-thermostat daily-weekly programme Chronothermostat RF mural programme journalier-hebdomadaire Cronotermostato RF de pared programa diario-semanal RF Wandzeitthermostat Täglich-wöchentliches Programm

1 2 3 4 5 6 7 18:03 20.8 °C AUTO GND/HD/DC TNC SGPY

GW 10 841 GW 14 841

Attenzione - Importante

Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti della gamma Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione generale.... 4
• Descrizione comandi 5
• Comunicazione radio frequenza.... 6
• Modalità di funzionamento .... 7
• Sezione riscaldamento/condizionamento 8
• Impostazione parametri....9
• Personalizzazione programma giornaliero.... 13
• Forzatura temporanea della temperatura.... 14
• Funzione party.... 15

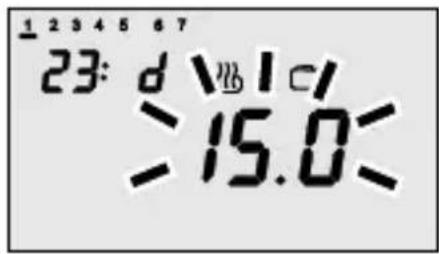

• Funzione holiday 16

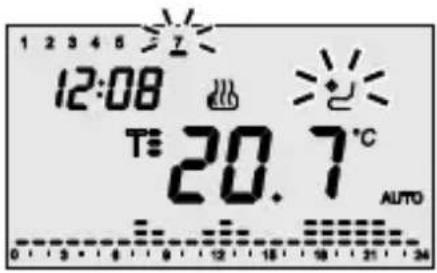

• Copia del programma festivo.... 17
• Funzionamento manuale 18
• Comando remoto.... 18
• Segnalazione batterie in esaurimento.... 19
• Reset e ripristino valori preimpostati 20
• Programmi preimpostati....21
• Parametri preimpostati.... 22

ISTRUZIONI D'INSTALLAZIONE

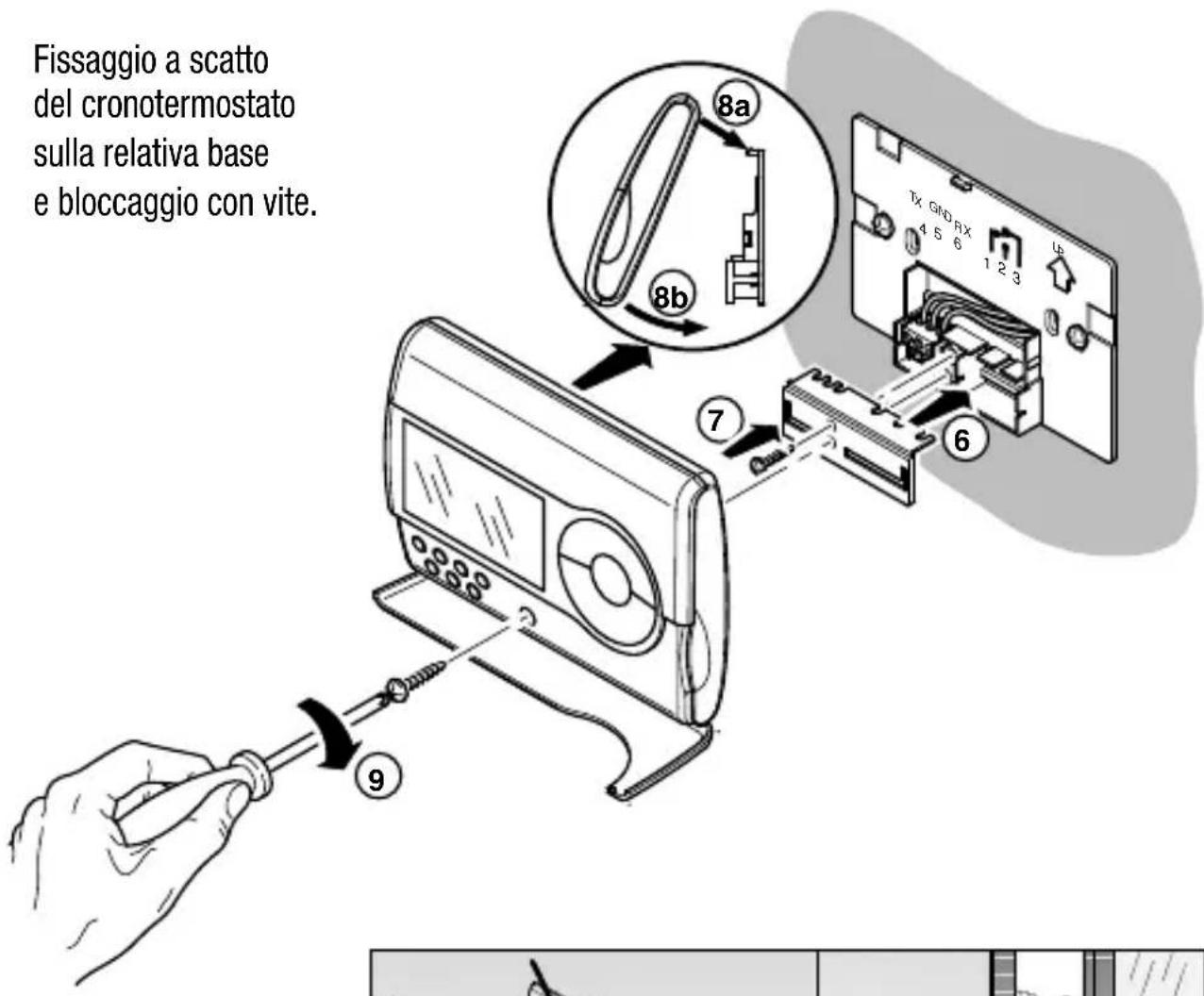

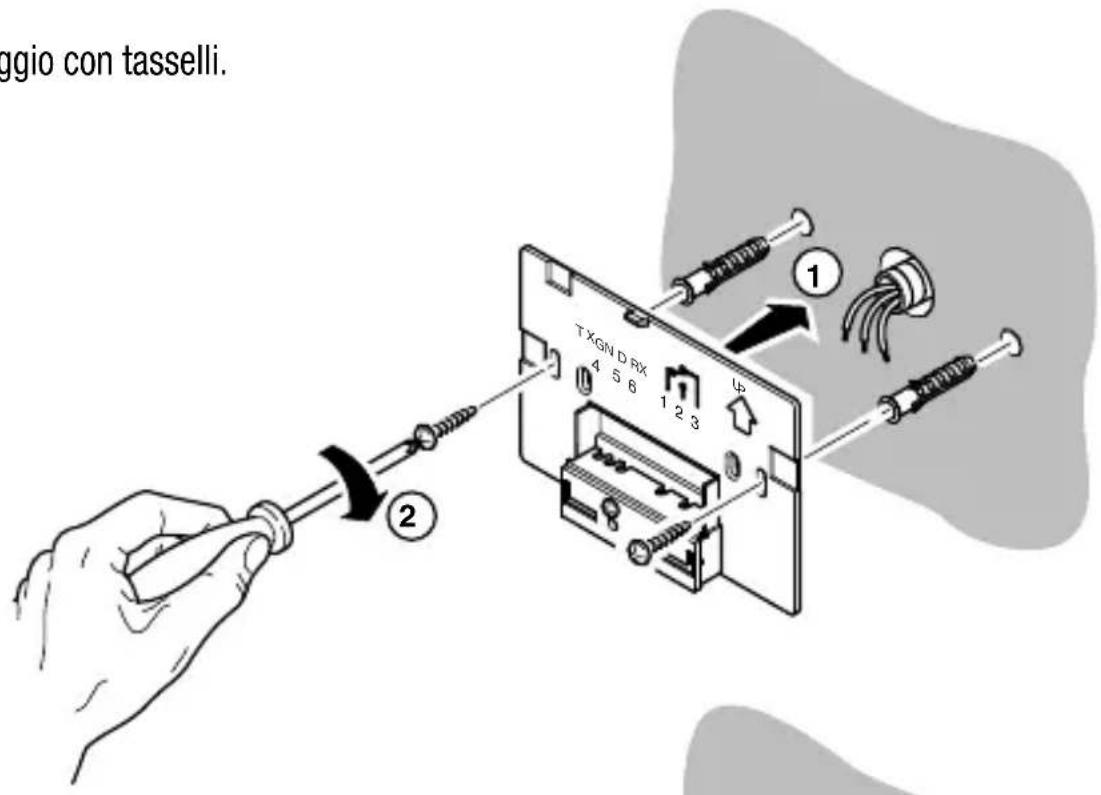

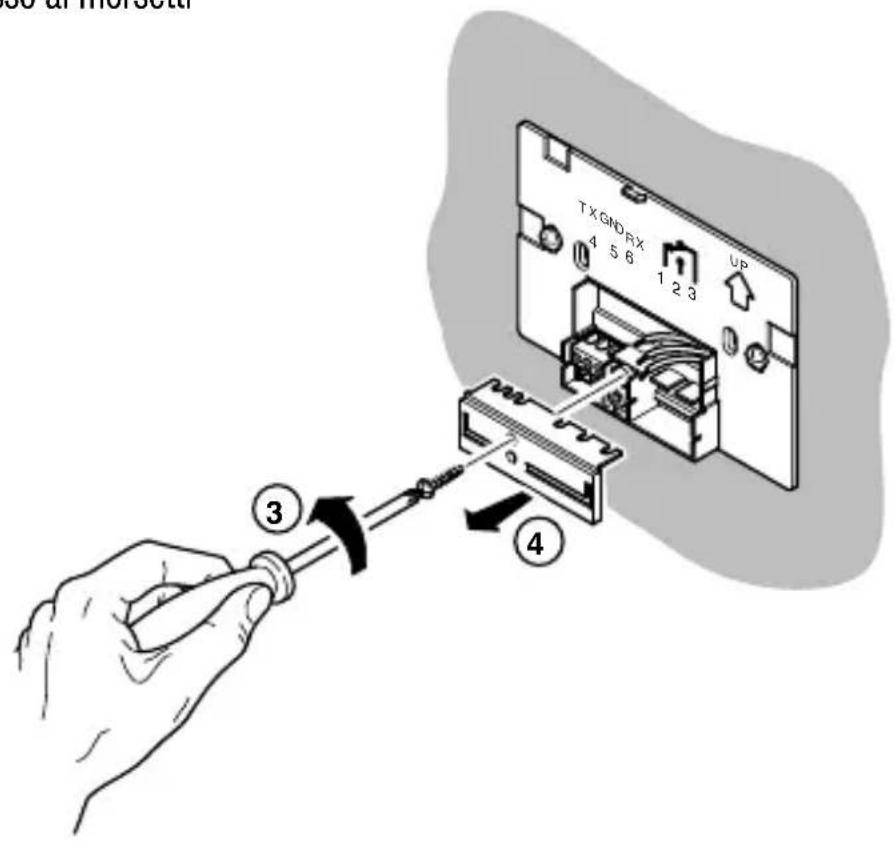

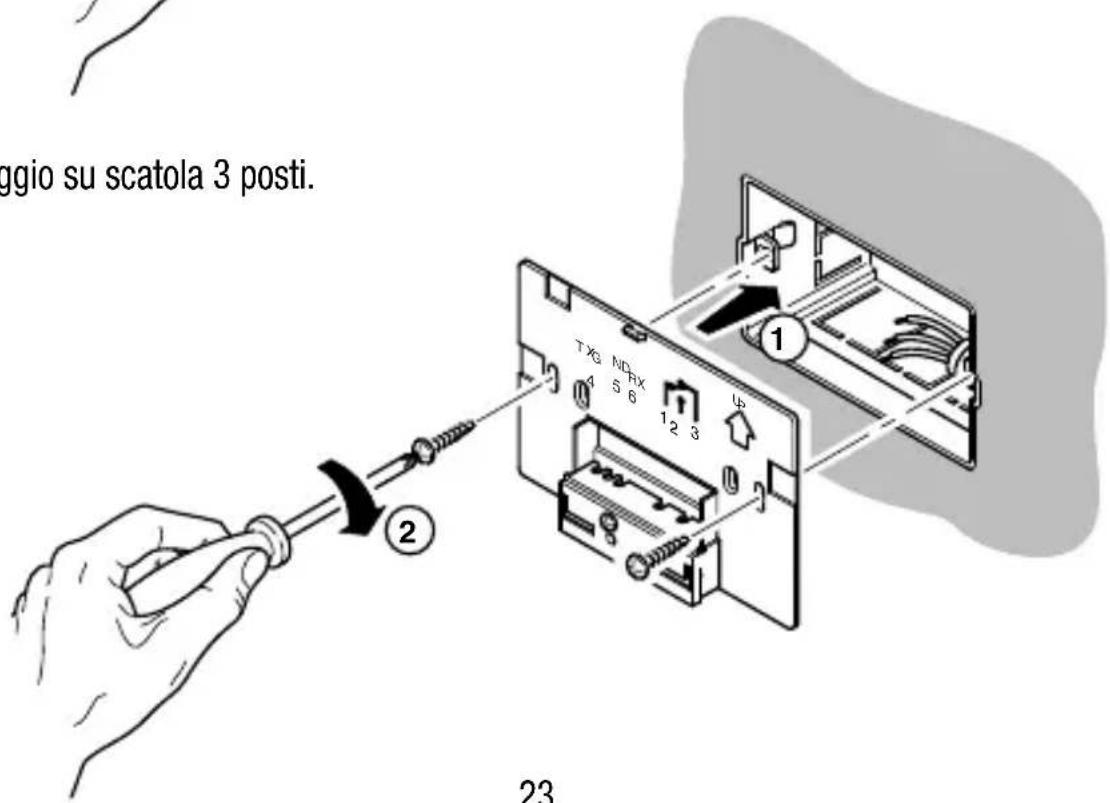

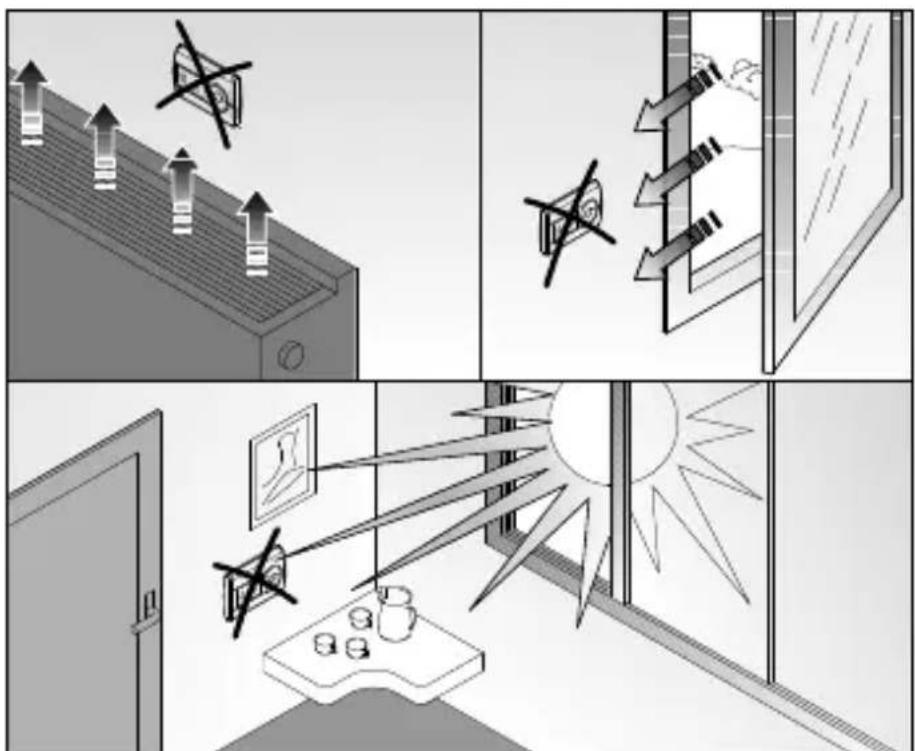

• Montaggio 23
• Descrizione morsetti.... 26
• Sostituzione batterie.... 27

CARATTERISTICHE FUNZIONALI/DATI TECNICI 28

ISTRUZIONI D'IMPIEGO

Descrizione generale

Il cronotermostato RF gestisce il controllo della temperatura ambiente ed il comando di attuatori della serie CHORUS RF quali:

• moduli di uscita 3A,
• moduli di uscita 16A.

Tramite l'attivazione dei moduli di uscita abbinati è possibile comandare: caldaie, valvole di zona, condizionatori, fan-coil, ecc.

Il cronotermostato è dotato di un display, di 3 pulsanti di comando sempre accessibili e di 7 pulsanti di comando accessibili a sportello aperto.

21 22 23 24 25 26 27 28 30 29 2:08 20.7°C OFF T F MAN AUTO 1 2 3 4 5 6 7 SET PROD 18 17 20 16 15 14 19 13 1 2 3 4 5 6 7 SET PROD SET/PROD T W ⑦ ⑧ ⑨ ⑤ ⑥ ⑫ ⑪ ⑩

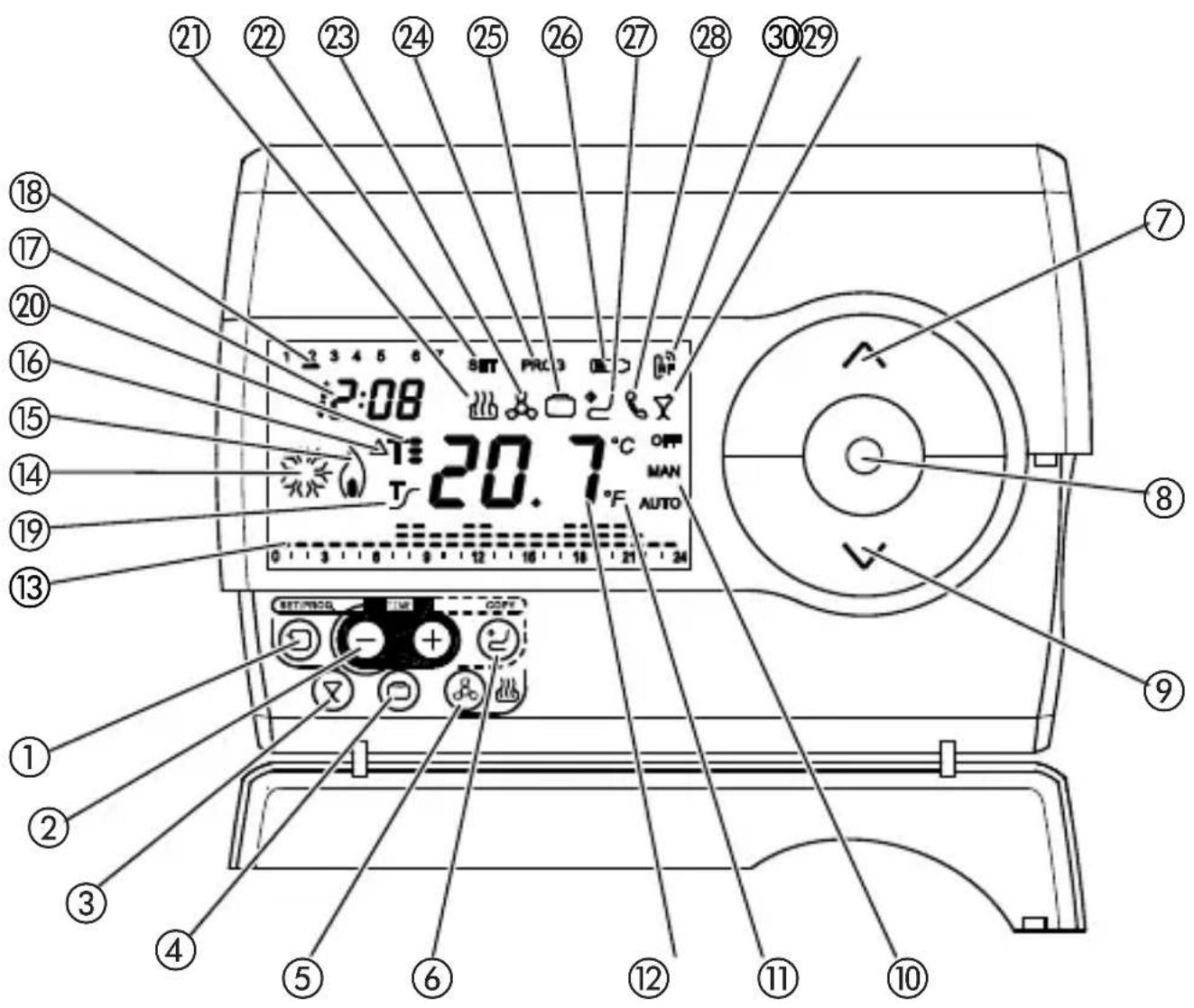

Descrizione comandi

PULSANTI DI COMANDO	Simbolo
1Programmazione / impostazione
2Regolazione tempo
3Party
4Holiday
5Selezione riscaldamento / condizionamento
6Copia
7Regolazione temperatura (+) / Selezione parametri
8Selezione modalità funzionamento / conferma
9Regolazione temperatura (−) / Selezione parametri

SEGNALAZIONI A DISPLAY

10Modalità di funzionamento AUTO-MAN-OFF

11Unità di misura temperatura °C / °F

12Temperatura ambiente misurata

13Profilo programma giornaliero

14Attivazione condizionamento

15Attivazione riscaldamento

16Differenziale termico

17Orologio

18Giorno della settimana

19Attivazione funzione autoapprendimento

20Set-point temperatura

21Funzionamento in riscaldamento

22Stato impostazione parametri SET

23Funzionamento in condizionamento

24Stato programmazione PROG

25Funzione holiday

26Batterie in esaurimento

27Funzione copia programma festivo

28Attivazione da combinatore telefonico

29Funzione party

30Trasmissione comando radio

Comunicazione radio frequenza

CONFIGURAZIONE

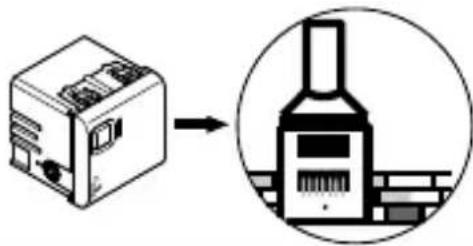

Per realizzare l'associazione con un modulo di uscita è necessario premere contemporaneamente i tasti e, dopo aver posto il modulo di uscita in apprendimento configurazione (vedi specifico foglio d'istruzione).

L'avvenuta trasmissione del comando è segnalata sul display dall'accensione temporanea del simbolo, trasmissione RF.

FUNZIONAMENTO

Il cronotermostato opera in abbinamento con un modulo di uscita 3A o 16A in modalità di funzionamento BISTABILE, inviando i comandi di accensione/ spegnimento in funzione del modo di regolazione della temperatura e del tipo di funzionamento selezionato (riscaldamento o condizionamento).

Il cronotermostato ritrasmette periodicamente, ogni 5 minuti, il comando all'attuatore abbinato. Se l'attuatore non riceve per 4 volte consecutive il messaggio, comanda l'apertura del relè (OFF) e segnala l'anomalia con il lampeggio del led verde.

SEGNALAZIONI

Trasmissione di un comando

La trasmissione di un comando RF (ON/OFF) viene segnalata sul display con l'accensione temporanea del simbolo

ISTRUZIONI D'IMPIEGO

Modalità di funzionamento

Il cronotermostato prevede 3 differenti modalità di funzionamento:

• AUTOMATICO
• MANUALE
• OFF/ANTIGELO

Per commutare da una modalità ad un'altra si utilizza il tasto

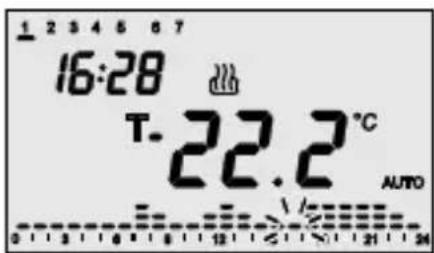

1 2 3 4 5 6 7 16:28 T-22.2 °C AUTO 0 1 2 3 4 5 6 7 12 13 14 15 16 17 21 22 23 24

Nel funzionamento automatico il cronotermostato utilizza un programma che può essere differenziato per ogni giorno della settimana.

Sul display appaiono la scritta AUTO, la temperatura ambiente misurata ed il simbolo del set point relativo al quarto d'ora corrente.

Nel profilo orario lampeggia la colonnina relativa all'ora corrente con la rappresentazione del set point attivo.

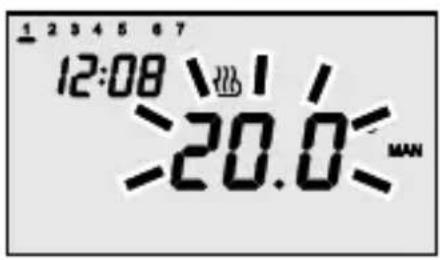

1 2 3 4 5 6 7 16:28 22.2 °C MAN

Nel funzionamento manuale il cronotermostato utilizza permanentemente un set point di temperatura, che può essere liberamente impostato.

Sul display appaiono la scritta MAN e la temperatura ambiente misurata.

1 2 3 4 5 6 7 16:29 22.4 °C OFF

Il funzionamento antigelo è attivo solo in riscaldamento. In questo caso il cronotermostato utilizza il set point di temperatura antigelo impostato.

Sul display appaiono la scritta OFF e la temperatura ambiente misurata.

ISTRUZIONI D'IMPIEGO

Modalità di funzionamento

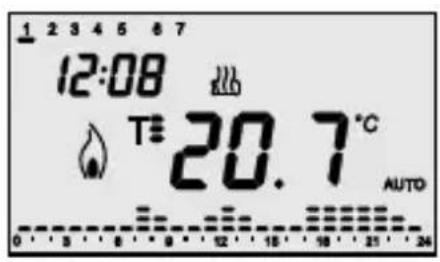

Durante il funzionamento, l'attivazione del riscaldamento o del condizionamento sono segnalate nel modo seguente:

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

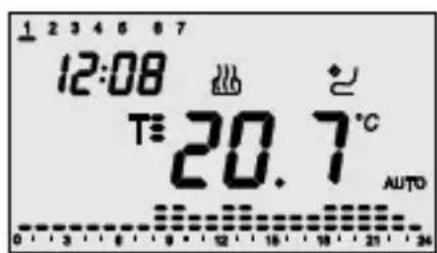

Riscaldamento

Il simbolo indica l'accensione del riscaldamento.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 6 9 12 15 18 21 24

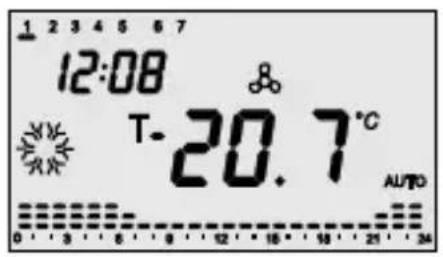

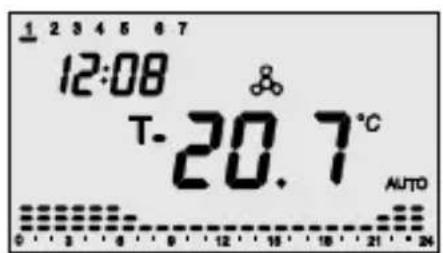

Condizionamento

Il simbolo indica l'accensione del condizionamento.

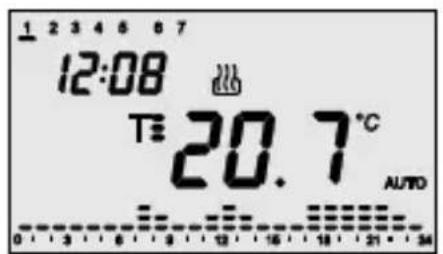

Selezione riscaldamento/condizionamento

Premendo il tasto è possibile commutare il tipo di funzionamento tra riscaldamento/condizionamento e viceversa.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Riscaldamento

Il simbolo identifica il riscaldamento.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 4 5 6 7 12 13 14 15 16 17 18 19 20 21 22 23 24

Condizionamento

Il simbolo identifica il condizionamento.

Impostazione parametri

Per eseguire l'impostazione dei parametri premere una volta il tasto

Sul display appaiono il simbolo SET e l'orologio, mentre la barra del giorno della settimana inizia a lampeggiare.

A questo punto è possibile modificare, in sequenza:

• giorno della settimana,
• ore,
• minuti,
• unità di misura temperatura,
• set-point T1,
• set-point T2,
• set-point T3,

Temperature utilizzate nel programma riscaldamento o condizionamento, differenziate per tipo di funzionamento.

• valore della temperatura antigelo,
• attivazione autoapprendimento,
• valore differenziale di regolazione.

In alternativa, è possibile scorrere la sequenza premendo il tasto fino a selezionare il parametro che si desidera modificare. Il valore di ogni parametro, viene confermato alla pressione del tasto L'uscita dalla fase di impostazione si ottiene premendo nuovamente il tasto in modo automatico, dopo 30 secondi dall'ultima digitazione.

≥1≤3 4 5 6 7 09:50

Impostazione del giorno della settimana

Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti ⏻⊕ (lunedì=1, martedì=2 ... domenica=7).

Per confermare il valore impostato, premere il tasto entro 30 secondi.

ISTRUZIONI D'IMPIEGO

Impostazione parametri

1 3/4 6 8 7 >09:50

Impostazione dell'ora

Quando le cifre dell'ora lampeggiano, impostare l'ora, con i tasti ⊖⊕

Per confermare il valore impostato, premere il tasto entro 30 secondi.

1 2 3 4 5 6 0 50 < 80

Impostazione dei minuti

Quando le cifre dei minuti lampeggiano, impostare i minuti, con i tasti ⊖⊕

Per confermare il valore impostato, premere il tasto entro 30 secondi.

SET C

Impostazione unità di misura temperatura

Quando il simbolo °C o °F inizia a lampeggiare, selezionare l'unità di misura con i tasti .^^

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

Impostazione parametri

Impostazione Set-Point T1

All'apparire del simbolo T-valore di temperatura inizia a lampeggiare. Regolare il valore di T1 con i tasti

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

T:20.7

Impostazione Set-Point T2

All'apparire del simbolo T-valore di temperatura inizia a lampeggiare. Regolare il valore di T2 con i tasti

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

8:11 T= 22.0

Impostazione Set-Point T3

All'apparire del simbolo T, il valore di temperatura inizia a lampeggiare. Regolare il valore di T3 con i tasti ∧∨.

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

1~05.0

Impostazione valore temperatura antigelo

All'apparire del simbolo 🚗 valore di temperatura inizia a lampeggiare. Regolare il valore della temperatura antigelo con i tasti .^^

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

Tra i valori di set point esistono i seguenti vincoli:

Riscaldamento: T antigelo T1 T2 T3

Condizionamento: T1 T2 T3

Impostazione parametri

Attivazione autoapprendimento

All'apparire del simbolo , attivare (ON) o disattivare (OFF) la funzione con i tasti .

Per confermare il valore impostato, premere il tasto © entro 30 secondi.

L'autoapprendimento permette di ottimizzare l'anticipo (max. 2 ore) sull'attivazione del riscaldamento.

Il cronotermostato gestisce automaticamente l'anticipo, in modo da garantire la temperatura impostata all'inizio di ogni periodo del profilo programmato.

Questa funzione si attiva in riscaldamento, nella sola modalità di funzionamento automatico.

SET 01.3

Impostazione differenziale di regolazione

All'apparire del simbolo ,Ampostare il valore del differenziale di regolazione con i tasti .^^

Per confermare il valore impostato, premere il tasto entro 30 secondi.

Il differenziale di regolazione è lo scostamento tra il set-point impostato e la temperatura effettiva di attivazione. Salvo situazioni particolari, si consiglia di mantenere il valore preimpostato.

Personalizzazione programma giornaliero

Per eseguire la personalizzazione del programma giornaliero preimpostato, o apportare una modifica, premere due volte il tasto 📋

1 ≤ 3 4 5 6 7 PROG °C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Sul display appare il simbolo PROG mentre la barra del primo giorno della settimana inizia a lampeggiare.

Selezionare il giorno desiderato con i tasti ⏻⊕ Per confermare la selezione, premere il tasto entro 30 secondi.

Dopo la conferma del giorno sul display viene visualizzato il profilo corrente, relativo al giorno scelto.

L'orario inizia a lampeggiare.

Selezionare il set-point di temperatura che si desidera impostare a partire dall'ora 00:00, utilizzando i tasti

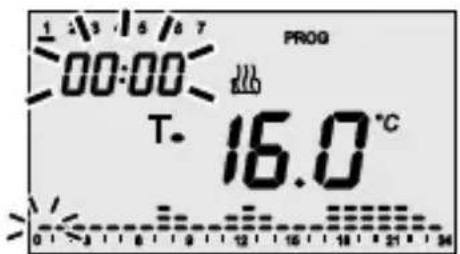

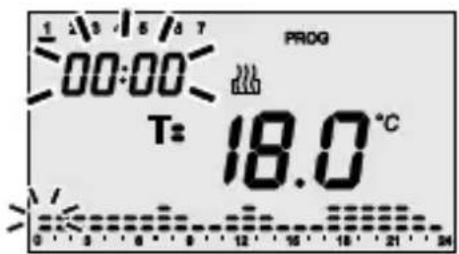

1:3:5:7 PROG 00:00 T. 16.0°C 0 3 8 9 12 15 18 21 24

Sul display appaiono il simbolo ,T-o ed il valore corrispondente al set point selezionato.

Il set-point viene applicato al profilo orario fino alla prima variazione presente nel programma corrente.

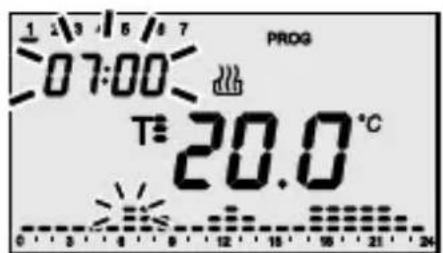

1 2 3 4 5 6 7 07:00 T#: 20.0 °C 0 3 4 8 12 15 18 21 24

Con i tasti incrementare l'orario fino al momento in cui si desidera modificare il profilo proposto; durante l'incremento sul profilo orario lampeggia la colonnina relativa all'orario selezionato.

Con i tasti selezionare il nuovo set point, che sarà applicato fino alla successiva variazione presente nel programma.

Personalizzazione programma giornaliero

L'orario viene decrementato/incrementato con passi di 15 minuti ad ogni pressione dei tasti – è perciò possibile definire fino a 4 periodi di programmazione per ogni ora.

Procedere in modo analogo a quanto sopra indicato, fino al completamento del profilo.

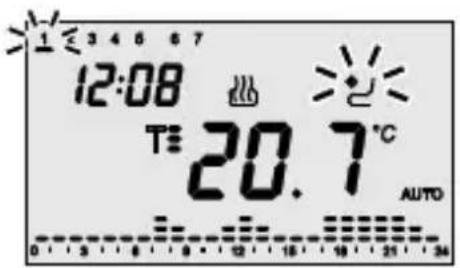

Copia del Programma

Qualora si desideri copiare il programma sul giorno successivo, confermare la programmazione eseguita premendo il tasto entro 30 secondi.

Per confermare la programmazione, senza copiare, premere il tasto entro 30 secondi, automaticamente si passa alla programmazione del giorno successivo.

Al termine della programmazione settimanale premere il tasto , per tornare al funzionamento normale.

Per attivare il programma selezionare la modalità di funzionamento AUTO premendo il tasto fino all'apparire sul display del simbolo AUTO.

Forzatura temporanea della temperatura

In modalità di funzionamento AUTO è possibile forzare temporaneamente il set point di temperatura attivo, utilizzando i tasti per impostare il valore desiderato. Confermare il valore premendo il tasto o attendere 5 secondi.

1 2 3 4 5 6 7 16:32 T-22.7°C >AUTO

L'attivazione della forzatura viene segnalata sul display dal lampeggio del simbolo AUTO La forzatura resta attiva fino alla prima variazione del profilo presente nel programma.

Funzione party

In modalità AUTO, la funzione Party permette di escludere temporaneamente il programma impostato inserendo manualmente un set point di temperatura diverso, per un periodo compreso tra 1 e 23 ore. Questa funzione può essere usata, ad esempio, per prolungare il periodo di comfort durante una cena, una festa, ecc.

1 2 3 4 5 6 7 03: h \ 1 / x >20.0

Per attivare la funzione premere il tasto 📁sul display appare ll simbolo mentre lampeggia il valore del set point attivo in quel momento.

Con i tasti impostare il nuovo valore del set point di temperatura.

Tramite i tasti impostare il numero delle ore di attivazione, che viene visualizzato sul display.

Premere il tasto 📞 attendere 5 secondi, per confermare l'impostazione eseguita.

Quando la funzione è attiva è ancora possibile modificare il valore del set point e del periodo di attivazione, in maniera identica a quanto descritto.

La funzione può essere attivata anche quando il cronotermostato è nella modalità manuale (MAN).

La funzione party resta attiva fino allo scadere del periodo impostato.

Durante il funzionamento il conteggio delle ore viene decrementato.

Per una disattivazione anticipata premere il tasto alla disattivazione, il cronotermostato ritorna nella modalità di funzionamento di partenza.

Funzione Holiday

In modalità AUTO, la funzione Holiday permette di escludere temporaneamente il programma settimanale impostato inserendo manualmente un set point di temperatura diverso, per un periodo compreso tra 1 e 99 giorni.

Questa funzione può essere usata, ad esempio, per programmare un periodo di economia durante una vacanza e la riattivazione del programma il giorno del rientro.

1 2 3 4 5 6 7 23: d \nb1 c/ -15.0:

Per attivare la funzione premere il tasto sul display appare Il simbolo mentre lampeggia il valore del set point attivo in quel momento.

Con i tasti impostare il nuovo valore del set point di temperatura.

Tramite i tasti impostare il numero dei giorni di attivazione, che viene visualizzato sul display.

Premere il tasto 📋 attendere 5 secondi, per confermare l'impostazione eseguita.

Quando la funzione è attiva è ancora possibile modificare il valore del set point e del periodo di attivazione, in maniera identica a quanto descritto.

La funzione può essere attivata anche quando il cronotermostato è nella modalità manuale (MAN).

La funzione holiday resta attiva fino allo scadere del periodo impostato.

Durante il funzionamento il conteggio dei giorni viene decrementato.

Per una disattivazione anticipata premere il tasto Ⓐ alla disattivazione, il cronotermostato ritorna nella modalità di funzionamento di partenza.

ISTRUZIONI D'IMPIEGO

Copia del programma festivo

In modalità AUTO, è possibile copiare il profilo del giorno festivo su un qualsiasi giorno della settimana.

Questa funzione è particolarmente utile quando si desidera un regime di comfort tempora- neo, ad esempio, in una festività infrasettimanale.

1 2 3 4 5 ≥7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Per attivare la funzione premere il tasto sul display lampeggiano il simbolo è la barra del giorno festivo. Tramite i tasti selezionare il giorno delle settimana sul quale copiare il profilo del giorno festivo; premere il tasto o attendere 30 secondi per confermare l'impostazione eseguita.

1≤3 4 6 6 7 12:08 T=20.7°C AUTO 0 3 6 8 9 10 15 18 21 24

Quando la funzione è attiva, premendo il tasto si-visualizza il giorno sul quale è stato copiato il profilo del giorno festivo: sul display la barra corrispondente lampeggia.

Se si desidera disattivare la funzione, premere nuovamente il tasto se si desidera modificare il giorno della settimana, utilizzare i tasti e premere il tasto o attendere 30 secondi per confermare la nuova impostazione.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Quando il giorno selezionato per la copia festiva è in corso, il simbolo è acceso fisso. La validità della copia del giorno festivo è temporanea, allo scadere della mezzanotte del giorno selezionato si ritorna al profilo settimanale programmato.

Funzionamento manuale

1 2 3 4 5 6 7 12:08 \ 1 / >20.0 < MAX

Per attivare la modalità di funzionamento manuale, pre- mere il tasto Ⓞ finché sul display appare la scritta MAN. Il set point della temperatura appare per circa due secondi.

Con i tasti impostare il valore del set point desiderato, premere il tasto , o attendere 5 secondi per confermare l'impostazione.

Comando remoto

Il cronotermostato è collegabile al remotizzatore GSM GW 90 821, tramite connessione seriale.

È così possibile tramite comandi SMS:

• impostare il tipo di funzionamento (condizionamento/riscaldamento)
• impostare la modalità di funzionamento (manuale/automatico/off)
• impostare il set point di funzionamento (solo modalità MAN)
• richiedere lo stato attuale

Ad ogni SMS di comando inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurabile);

il messaggio di richiesta stato prevede una risposta che include le seguenti informazioni:

• tipo di funzionamento attuale (riscaldamento/condizionamento)
• modalità di funzionamento attuale (off/auto/man)
• temperatura di set point attualmente impostata
• temperatura ambiente misurata
• stato dell'uscita rele (ON/OFF)

Ogni qualvolta il tipo o la modalità di funzionamento vengono modificate tramite remotizzatore, sul display compare il simbolo.

Segnalazione batterie in esaurimento

1 2 3 4 5 6 7 12:08 20.7°C MKN

Quando le batterie sono in fase di esaurimento, sul display inizia a lampeggiare il simbolo

Il funzionamento del cronotermostato è comunque garantito. In tal caso è necessario procedere quanto prima alla sostituzione delle batterie.

Il funzionamento del cronotermostato non è più garantito quando il simbolo è acceso fisso. In questo caso l'ultima operazione garantita è la disattivazione automatica del riscaldamento/ condizionamento.

Il tempo utile per la sostituzione delle batterie è di circa 2 minuti, trascorso il quale viene persa unicamente l'impostazione dell'orologio/calendario: tutte le altre impostazioni sono mantenute in memoria non volatile.

Reset e ripristino dei valori preimpostati

Premendo contemporaneamente i tasti 📊, si effettua un reset completo del cro-notermostato.

Attenzione: tutti i parametri impostati ed i programmi personalizzati vengono cancellati.

Alla riaccensione, il cronotermostato utilizza i parametri ed i programmi preimpostati in fabbrica. Il cronotermostato si pone in riscaldamento, nella modalità AUTO. Le funzioni Party e Holiday non sono attive.

Programmi preimpostati

Il cronotermostato dispone di 2 programmi preimpostati, uno per il riscaldamento ed uno per il condizionamento.

Questi programmi preimpostati possono essere modificati e personalizzati, secondo le proprie esigenze. Per eseguire le modifiche attenersi alle indicazioni contenute nel paragrafo “Personalizzazione programma giornaliero”.

ISTRUZIONI D'IMPIEGO

Programmi preimpostati

Giorno della settimana 1: lunedì

Ora 00:00

Set point temperatura riscaldamento T1 16 °C

T2 18 °C

T3 20 °C

T antigelo 5 °C

Set point temperatura condizionamento T1 24 °C

T2 26 °C

T3 28 °C

Autoapprendimento Funzione disabilitata (OFF)

Differenziale di regolazione Riscaldamento 0.2 °C

Condizionamento 0.5 °C

Unità di misura temperatura °C

ISTRUZIONI D'INSTALLAZIONE

Montaggio

ATTENZIONE

• Prima dell'installazione assicurarsi che i moduli di uscita associati, ricevano correttamente i comandi.
• Nella fase di installazione rispettare il verso di montaggio ( ↑) riportato sulla base di supporto.

Montaggio con tasselli.

ggio con tasselli. T XGN D RX 4 5 6 1 2 3 ① ②

Montaggio su scatola 3 posti.

ggio su scatola 3 posti. 23

ISTRUZIONI D'INSTALLAZIONE

Montaggio

Accesso ai morsetti

TX GND RX 4 5 6 1 2 3 UP ③ ④

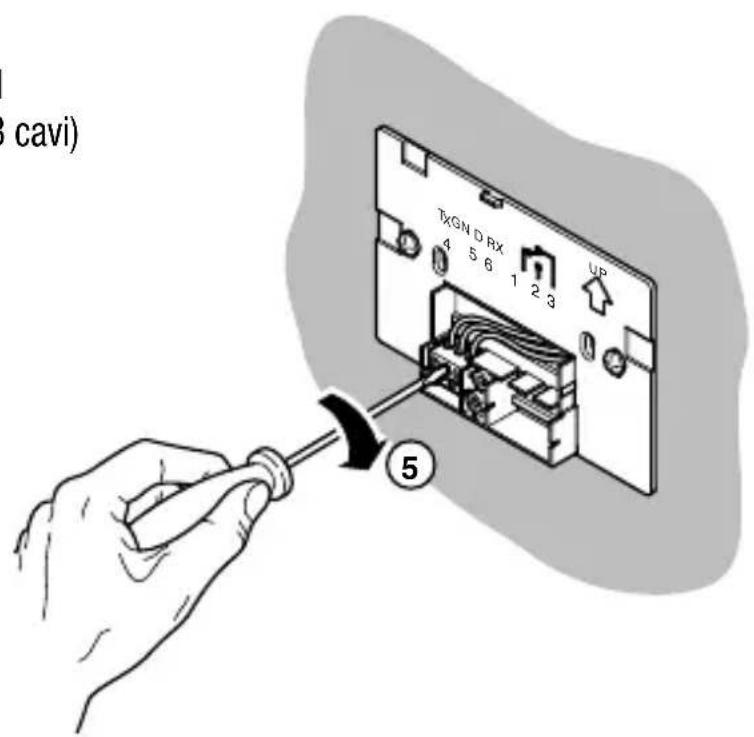

Collegamento al remotizzatore (3 cavi)

cavi) TxGN D Rx 4 5 6 1 2 3 UP ⑤

ISTRUZIONI D'INSTALLAZIONE

Montaggio

Fissaggio a scatto del cronotermostato sulla relativa base e bloccaggio con vite.

Fissaggio a scatto del cronotermostato sulla relativa base e bloccaggio con vite.

Per la corretta rilevazione della temperatura dell'ambiente da controllare è importante non installare il cronotermostato in nicchie, dietro porte, vicino a finestre o sorgenti di calore.

ISTRUZIONI D'INSTALLAZIONE

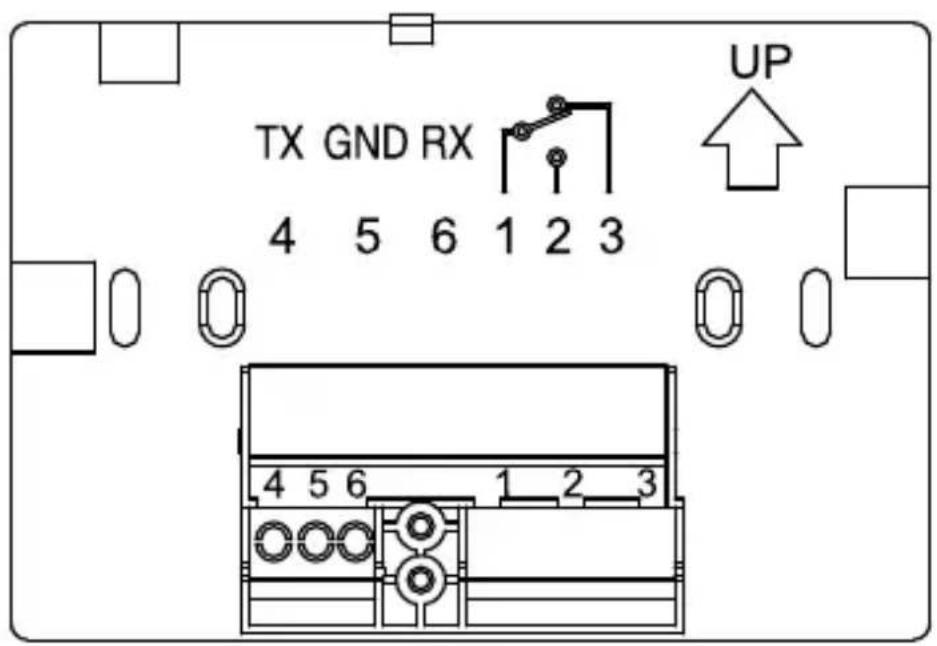

Descrizione morsetti

TX GND RX 4 5 6 1 2 3 UP 4 5 6 1 2 3

Collegamento per remotizzatore (linea seriale)

4 - TX (dati in uscita)
5 - GND (comune)
6 - RX (dati in ingresso)

ISTRUZIONI D'INSTALLAZIONE

Sostituzione batterie

2b 2a Tx QNC B X 4 5 6 1 2 3 U8 3 batterie alcaline 1,5V, tipo AAA

Non disperdere le batterie scariche nell'ambiente

CARATTERISTICHE FUNZIONALI / DATI TECNICI

Tipo di funzionamento: riscaldamento e condizionamento

Modalità di funzionamento: automatico, manuale e antigelo

Temperatura operativa: -5^ ÷ +45^

Temperatura misurata: 0 ÷ +45°C

Sonda di temperatura: NTC, 100KΩa 25°C

Accuratezza della misura: ±0,5°C a 20°C

Programmi preimpostati: n° 2 programmi settimanali

(riscaldamento e condizionamento)

Risoluzione programmazione oraria: 15 minuti

N°max. di cambi temperatura: 4 all'ora

Livelli di temperatura: n° 3 livelli (T1-T2-T3) programmabili

da 5 a 40°C differenziati

tra condizionamento e riscaldamento

Risoluzione set point temperatura: 0,1°C

Temperatura antigelo: regolabile da 2 a 7°C

Temperatura manuale: regolabile da 5 a 40°C

Differenziale di regolazione: regolabile da 0,2 a 2°C

Funzione Party:

Funzione Holiday:

Forzatura temporanea temperatura:

Autoapprendimento gradiente termico:

Unità di misura:

Intervallo tra due misure successive:

Comando remoto:

Segnalazione batterie scariche:

Frequenza radio:

Portata radio:

Alimentazione:

Riserva di carica:

Dimensioni max.(B x L x H): 120x92x19mm

temporizzata da 1 a 23 ore

temporizzata da 1 a 99 giorni

impostabile

selezionabile, con anticipo max. di 2 ore

°C 0 °F

1 minuto

con remotizzatore GSM

cod. GW 90 821 (non incluso)

con simbolo a display

868 MHz

100 m in campo libero

2 minuti per la sostituzione batterie

ENGLISH

Sistema comando e controllo a radiofrequenza

Modulo RF per ingressi convenzionali

RF module for conventional inputs

Rivelatore di movimento con crepuscolare RF

Modulo di uscita RF - 3A

RF output module - 3A / Module de sortie RF - 3A

Módulo de salida RF - 3A/ Ausgangsmodul RF - 3A

Modulo di uscita RF - 16A

RF output module - 16A Module de sortie RF - 16A

Módulo de salida RF - 16A/ Ausgangsmodul RF - 16A

Modulo di uscita RF per comando motore

RF output module for motor control

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è: According to article 9 paragraph 2 of the European Directive 2004/108/EC, the responsible for placing the apparatus on the Community market is: GEWISS S.p.A Via A. Volta, 1 - 24069 Cenate Sotto (BG) Italy Tel: [phone] Fax: [phone] E-mail: [e-mail]

[phone]

8.30 - 12.30 / 14.00 - 18.00 lunedì ÷ venerdì - monday ÷ friday

[phone]
