Tipo de producto	Termostato programable (cronotermostato) RF
Dimensiones	120 x 92 x 19 mm
Alimentación	3 pilas alcalinas AAA 1,5 V
Modos de funcionamiento	Automático, Manual, Antihielo
Programación	Semanal, resolución 15 min, máx. 4 cambios por hora
Niveles de temperatura	3 niveles (T1, T2, T3) de 5 a 40°C, resolución 0,1°C
Temperatura anticongelante	Ajustable de 2 a 7°C
Funciones especiales	Party (1-23 h), Holiday (1-99 d), forzado temporal, autoaprendizaje (avance máx. 2 h)
Control remoto	Mediante módulo GSM GW 90821 (opcional)
Pantalla	LCD con iconos
Sonda	NTC, 100 kΩ a 25°C
Rango de temperatura de funcionamiento	-5°C a +45°C
Temperatura medida	0°C a 45°C
Precisión	±0,5°C a 20°C
Diferencial de ajuste	0,2°C a 2°C
Unidad de medida	°C o °F
Frecuencia de radio	868 MHz
Alcance de radio	100 m a campo libre
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	Instalación conforme a las normas eléctricas. No exponer a la humedad. Reemplazar las pilas al aparecer el símbolo de batería baja.
Piezas de repuesto y reparabilidad	Pilas AAA reemplazables. Para cualquier otra reparación, contactar a un profesional cualificado.

Preguntas frecuentes - GW10841 Gewiss

¿Cómo ajustar la hora y el día en el termostato Gewiss GW10841?

Presione una vez la tecla SET. Aparece el icono SET y la barra del día parpadea. Use las teclas + o - para seleccionar el día (1=lunes a 7=domingo), luego presione OK para confirmar. Después, la hora parpadea: ajuste las horas y los minutos de la misma manera. La salida se realiza automáticamente después de 30 segundos o presionando nuevamente SET.

¿Cómo programar la temperatura para la semana?

Presione dos veces la tecla PROG. Aparece el icono PROG y la barra del día parpadea. Seleccione el día deseado con las teclas + o -, luego presione OK. Puede entonces modificar el perfil horario ajustando las horas y las temperaturas (T1, T2, T3) para cada período. Para copiar el programa al día siguiente, presione OK después de la programación. Termine presionando PROG.

¿Qué significa el símbolo AUTO que parpadea en la pantalla?

El parpadeo del símbolo AUTO indica un forzado temporal de la temperatura en modo automático. Esto ocurre cuando modifica manualmente el set-point con las teclas + o - durante algunos segundos. El forzado permanece activo hasta la próxima variación del programa horario.

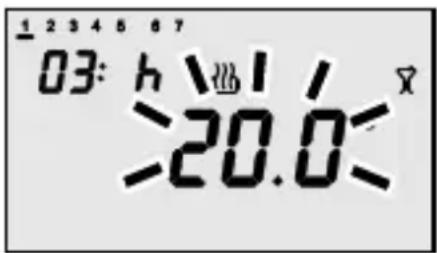

¿Cómo activar la función Party?

En modo AUTO, presione la tecla PARTY. Aparece el icono PARTY y el valor del set-point parpadea. Use las teclas + o - para ajustar la temperatura deseada, luego presione el botón de ajuste de horas para elegir la duración (1 a 23 horas). Confirme con OK o espere 5 segundos. La función Party mantiene esta temperatura durante la duración definida.

¿Cómo reemplazar las pilas del termostato Gewiss GW10841?

Abra la tapa y retire el termostato de su base. Voltee el dispositivo, localice el compartimento de pilas y reemplace las tres pilas alcalinas AAA (1,5 V) respetando la polaridad. Dispone de aproximadamente 2 minutos para realizar el cambio sin perder los ajustes (excepto el reloj). Cierre el compartimento y vuelva a montar el termostato.

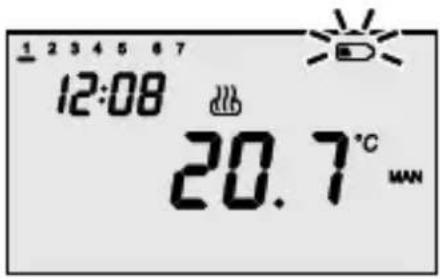

¿Qué hacer si el icono de batería se muestra en la pantalla?

El icono de batería parpadea cuando las pilas están bajas. El funcionamiento aún está garantizado, pero se recomienda reemplazar las pilas rápidamente. Si el icono se vuelve fijo, el termostato puede dejar de funcionar y desactivará automáticamente la calefacción/aire acondicionado. Reemplace las pilas en 2 minutos para conservar los demás ajustes.

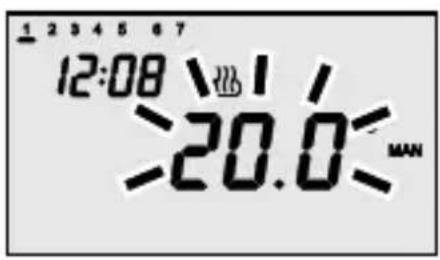

¿Cómo pasar a modo manual?

Presione varias veces la tecla MODE (que permite conmutar entre AUTO, MAN y OFF) hasta que la pantalla muestre MAN. El set-point actual aparece durante 2 segundos. Use las teclas + o - para ajustar la temperatura deseada, luego presione OK o espere 5 segundos para confirmar. El modo manual mantiene esta temperatura permanentemente.

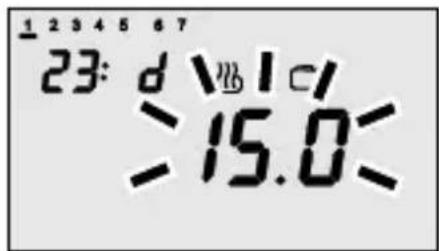

¿Qué es la función Holiday y cómo usarla?

La función Holiday permite programar una temperatura reducida durante una ausencia de 1 a 99 días. En modo AUTO, presione la tecla HOLIDAY. Aparece el icono y el set-point parpadea. Ajuste la temperatura deseada, luego el número de días con las teclas + o -. Confirme con OK o después de 5 segundos. El termostato usa esta temperatura hasta el final del período, luego retoma el programa normal.

¿Cómo restablecer el termostato a los valores de fábrica?

Para realizar un reinicio completo, presione simultáneamente las teclas PARTY y PROG. Atención: todos los parámetros personalizados y programas se borrarán. El termostato reiniciará en modo calefacción AUTO con los programas preprogramados (consulte el manual para los valores predeterminados). Las funciones Party y Holiday se desactivarán.

¿Puedo controlar el termostato de forma remota?

Sí, el termostato Gewiss GW10841 se puede conectar a un sistema de control remoto GSM (modelo GW 90821, no incluido) a través de los bornes serie TX, GND y RX. Con este módulo, puede enviar comandos SMS para cambiar el modo, el set-point o solicitar el estado. Para más detalles, consulte el manual del módulo.

MANUAL DE USUARIO GW10841 Gewiss

a batteria, 3x1,5V alcaline tipo AAA

Atención - Importante

Atención ! La seguridad de este aparato está garantizada solamente si se respetan meticulosamente todas las instrucciones aquí presentadas.

Cabe leer detenidamente estas instrucciones y guardarlas en un sitio seguro.

Los productos de la serie Chorus se pueden instalar en emplazamientos libres de polvo y donde no se exija una protección especial contra la penetración de agua.

Ellos tienen que ser instalados en conformidad con los requisitos para los aparatos para uso doméstico dictados por las normas y los reglamentos nacionales aplicables a las instalaciones eléctricas de baja tensión vigentes en el país donde se instalan los productos, o, si en dicho país no existen normas, en conformidad con la norma internacional para instalaciones eléctricas de baja tensión CEI 60364 o a la norma europea armonizada HD 60364. La organización de ventas de Gewiss está a disposición para proporcionar aclaraciones y datos técnicos si se solicitan.

ÍNDICE

INSTRUCCIONES DE USO: pag.

- Descripción general.... 88

- Descripción mandos....89

- Comunicación radio frecuencia 90

- Modalidad de funcionamiento....91

- Selección calefacción/acondicionador 92

- Programación parámetros 93

- Personalización programa diario.... 97

- Forzado temporal de la temperatura.... 98

- Función Party 99

- Función Holiday 100

- Copia del programa festivo.... 101

- Funcionamiento manual 102

- Control remoto 102

- Señalación pilas agotadas .... 103

- Reset y reestablecimiento valores preprogramados.... 104

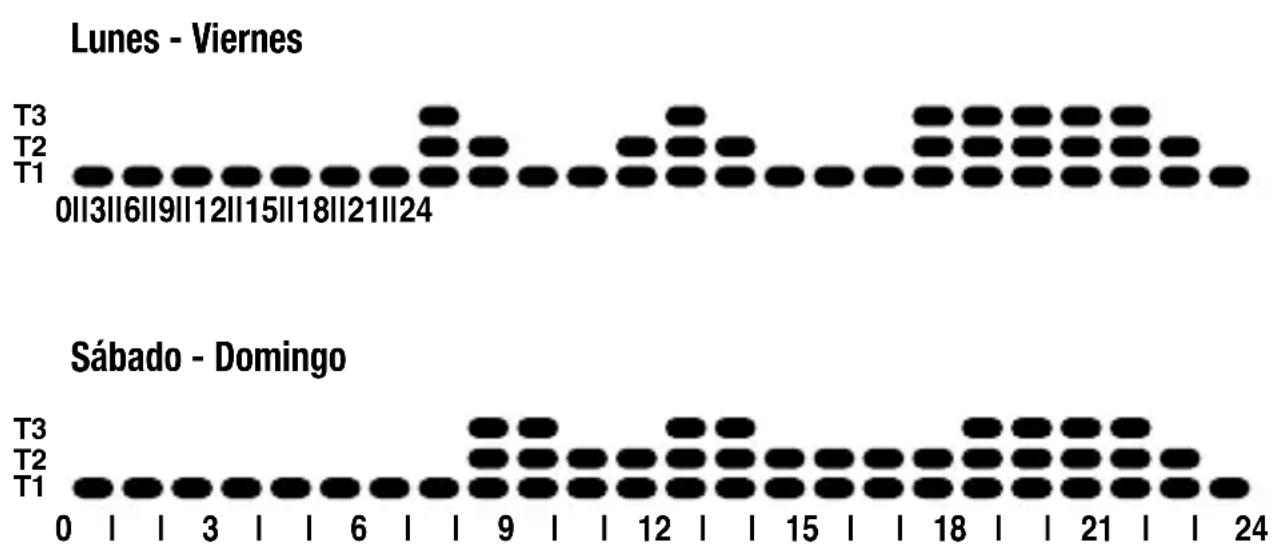

- Programas preprogramados .... 105

- Parámetros preprogramados .... 106

INSTRUCCIONES DE INSTALACIÓN

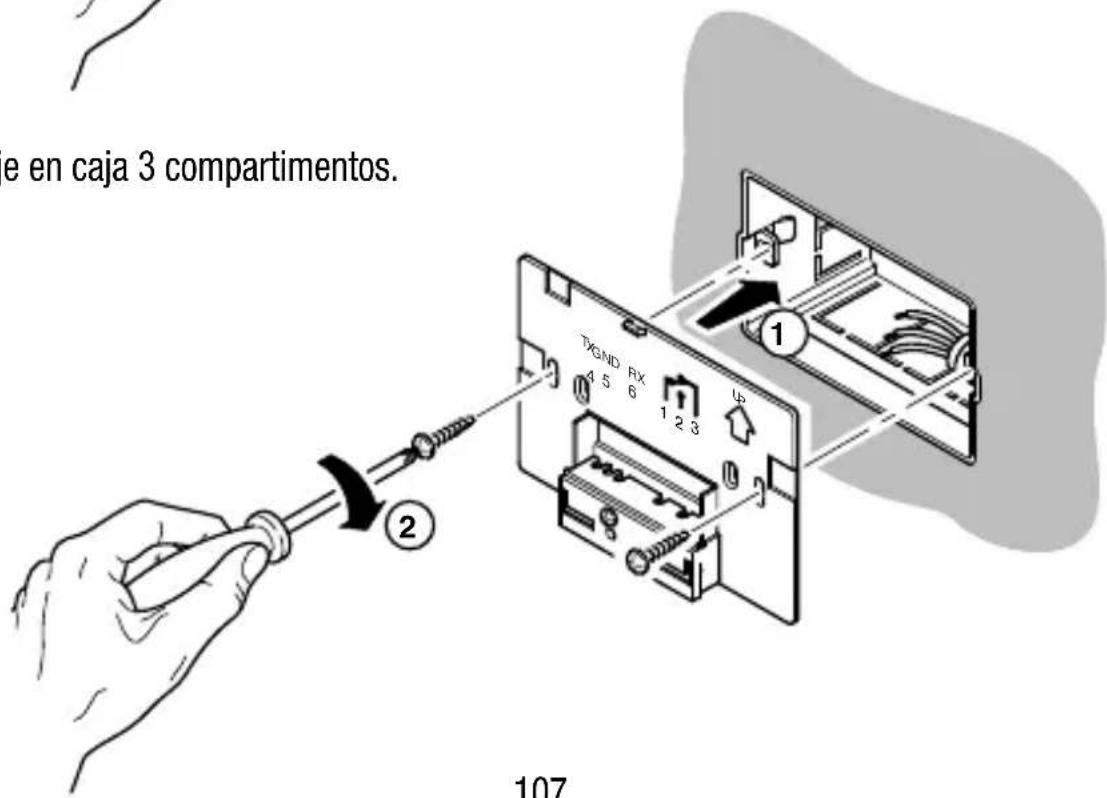

- Montaje 107

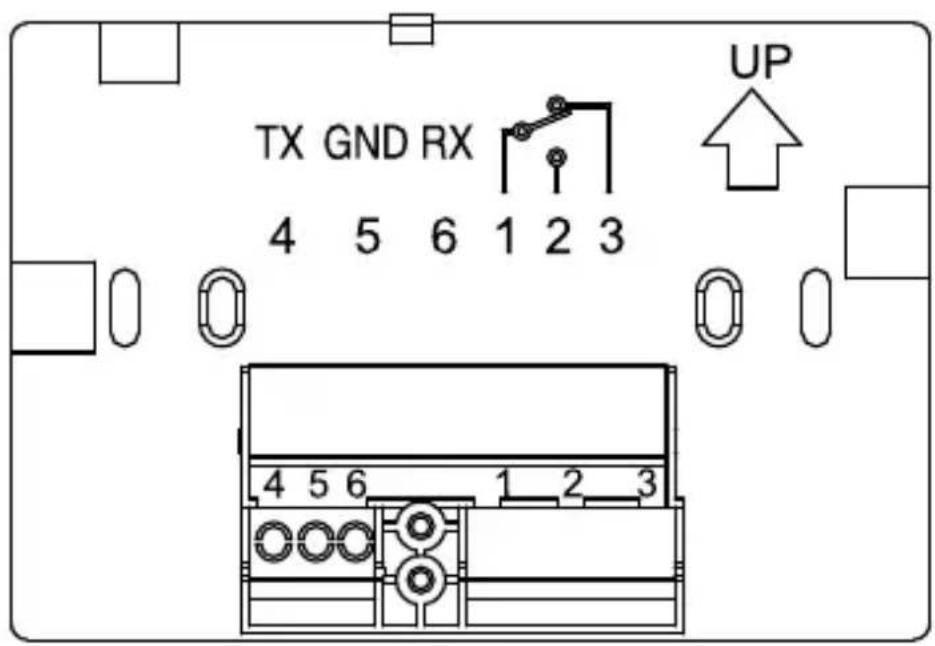

- Descripción bornes.... 110

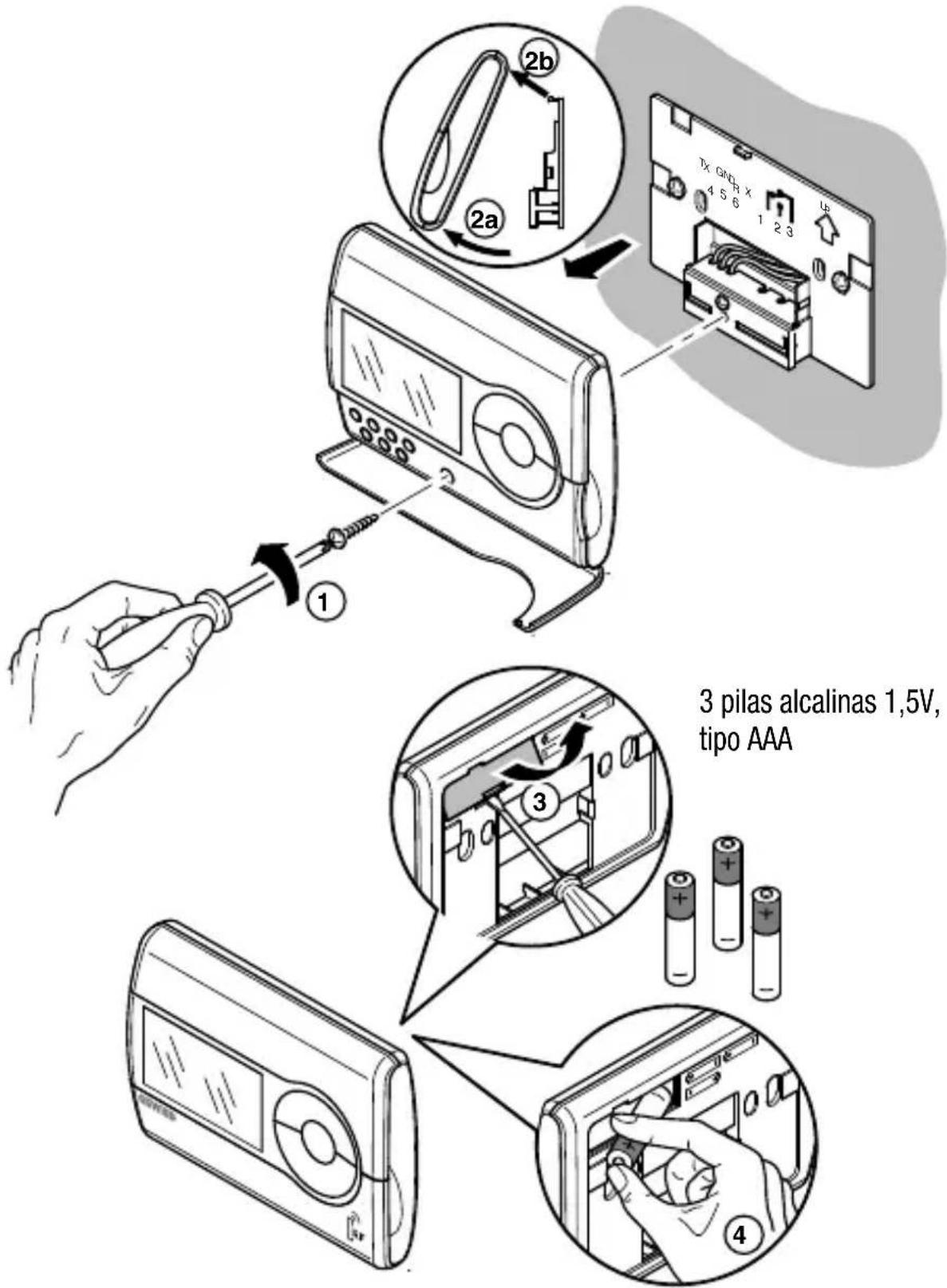

- Sustitución pilas.... 111

CARACTERÍSTICAS FUNCIONALES/DATOS TÉCNICOS 112

INSTRUCCIONES DE USO

Descripción general

El cronotermostato RF dirige el control de la temperatura ambiente y el control de actuadores de la serie CHORUS RF como:

• módulos de salida 3A,
• módulos de salida 16A.

Mediante la activación de los módulos de salida combinados es posible controlar: calderas, válvulas de zona, acondicionadores, fan-coil, etc.

El cronotermostato está dotado de una pantalla, con 3 pulsadores de control siempre accesibles y 7 pulsadores de control accesibles por la ventanilla abierta.

21 22 23 24 25 26 27 28 30 29 1 2 3 4 5 6 7 SET PROC 3 2:08 T=20.7°C OFF T= T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20.7°C T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000 T=20,000

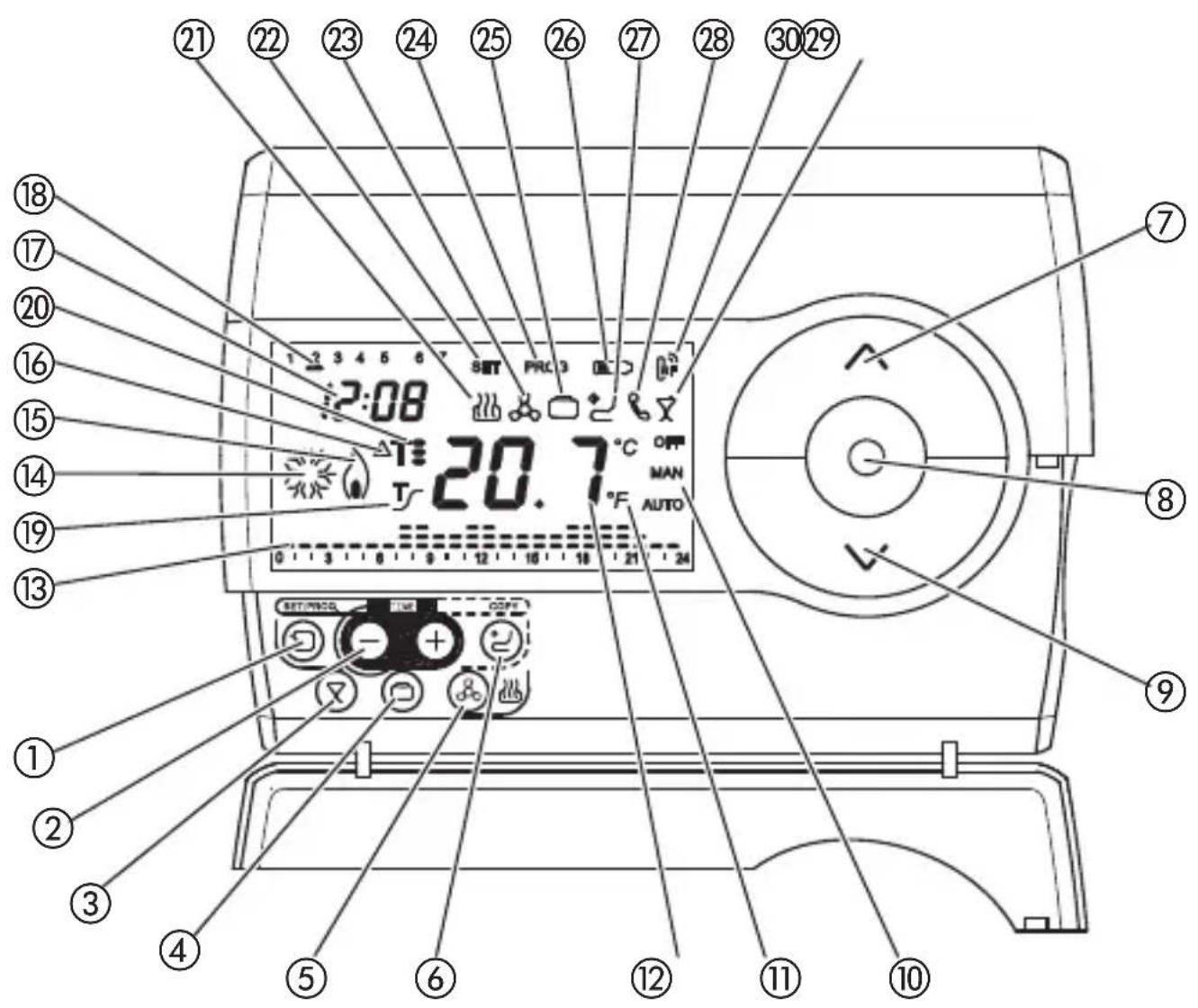

Descripción mandos

PULSADORES DE MANDO	Símbolo
1Programación
2Ajuste tiempo
3Party
4Holiday
5Selección calefacción / acondicionador
6Copia
7Ajuste temperatura (+) / Selección parámetros
8Selección modalidad funcionamiento / confirmación
9Ajuste temperatura (-) / Selección parámetros

SEÑALACIONES DE PANTALLA

10Modalidad de funcionamiento AUTO-MAN-OFF
11Unidad de medida temperatura °C / °F
12Temperatura ambiente medida
13Perfil programa diario
14Activación acondicionador
15Activación calefacción
16Diferencial térmico	△T
17Reloj
18Día de la semana
19Activación función autoaprendizaje
20Set-point temperatura	T. T: T:
21Funcionamiento en calefacción
22Estado programación parámetros SET
23Funcionamiento en acondicionador
24Estado programación PROG
25Función holiday
26Pilas agotadas
27Función copia programa festivo
28Activación como combinador telefónico
29Función party
30Transmisión control radio

Comunicación radio frecuencia

CONFIGURACIÓN

Para realizar la asociación con un módulo de salida es necesario presionar las teclas ⊕⊕ y, contemporáneamente, después de haber colocado el módulo de salida en aprendizaje configuración (véase hoja específica de instrucción). La transmisión efectuada del control se indica en la pantalla con el encendido temporal del símbolo, transmisión RF.

FUNCIONAMIENTO

El cronotermostato trabaja en combinación con un módulo de salida 3A o 16A en modalidad de funcionamiento BIESTABLE, enviando las órdenes de encendido/ apagado según el modo de ajuste de la temperatura y del tipo de funcionamiento seleccionado (calefacción o acondicionador).

El cronotermostato retransmite periódicamente, cada 5 minutos, la orden del actuador combinado. Si el actuador no recibe durante 4 veces consecutivas el mensaje, controle la abertura del relé (OFF) y señala la anomalía con la intermitencia del led verde.

SEÑALACIONES

Transmisión de una orden La transmisión de una orden RF (ON/OFF) se indica en la pantalla con el encendido temporal del símbolo

Modalidad de funcionamiento

El cronotermostato prevé 3 modalidades diferentes de funcionamiento:

• AUTOMÁTICO
• MANUAL
• OFF/ANTICONGELANTE

Para conmutar desde una modalidad a otra se utiliza la tecla

1 2 3 4 5 6 7 16:28 T-22.2 °C AUTO 0 1 2 3 4 5 6 7 12 13 14 15 16 17 21 22 23 24

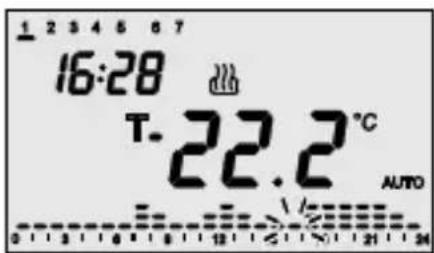

En el funcionamiento automático el cronotermo estado utiliza un programa que puede ser diferenciado para cada día de la semana.

En la pantalla aparecen la imagen AUTO, la temperatura ambiente medida y el símbolo del set point relativo al cuarto de hora corriente.

En el perfil horario parpadea la columna relativa a la hora corriente con la representación del set point activo.

1 2 3 4 5 6 7 16:28 22.2 °C MAN

En el funcionamiento manual el cronotermostato utiliza permanentemente un set point de temperatura que puede programarse libremente.

En la pantalla aparecen la imagen MAN y la temperatura ambiente medida.

1 2 3 4 5 6 7 16:29 22.4 °C OFF

El funcionamiento anticongelante es activo solo en calefacción.

En este caso el cronotermostato utiliza el set point de temperatura anticongelante programado.

En la pantalla aparecen la imagen OFF y la temperatura ambiente medida.

INSTRUCCIONES DE USO

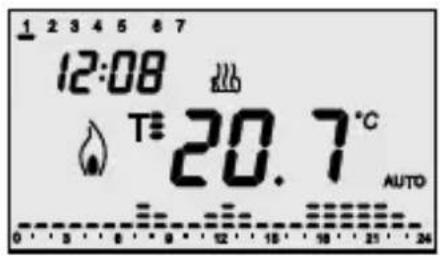

Modalidad de funcionamiento

Durante el funcionamiento, la activación de la calefacción o del acondicionador están indicadas de la manera siguiente:

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 5 8 9 12 15 18 21 24

Calefacción

El símbolo indica el encendido de la calefacción.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 3 6 9 12 15 18 21 24

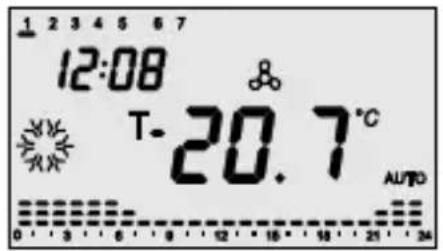

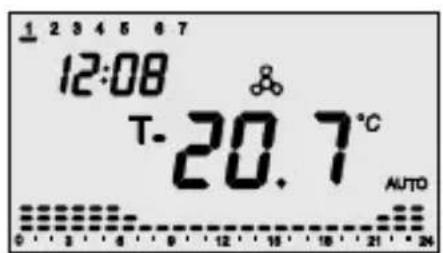

Acondicionador

El símbolo éndica el encendido del acondicionador.

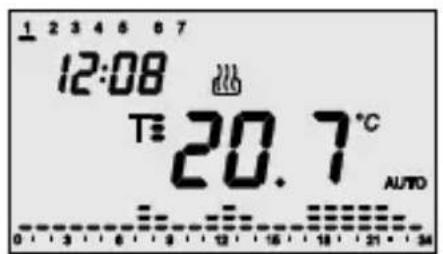

Selección calefacción/acondicionador

Presionando la tecla es posible conmutar el tipo de funcionamiento entre calefacción/acondicionador y viceversa.

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Calefacción

El símbolo identifica a la calefacción.

1 2 3 4 5 6 7 12:08 T-20.7°C AUTO 0 1 2 3 4 5 6 7 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 0 AUTO

Acondicionador

El símbolo identifica al acondicionador.

Programaciones parámetros

Para efectuar la programación de los parámetros presione una vez la tecla

En la pantalla aparecen el símbolo SET y el reloj, mientras que la barra del día de la semana empieza a parpadear.

En este momento es posible cambiar, en secuencia:

• día de la semana,
• horas,
• minutos,
• unidad de medida temperatura,
• set-point T1,
• set-point T2,
• set-point T3,

Temperaturas utilizadas en el programa calefacción o acondicionador, diferenciadas por el tipo de funcionamiento.

- valor de la temperatura anticongelante,

- activación autoaprendizaje,

- valor diferencial de ajuste.

Como alternativa, es posible desplazar la secuencia presionando la tecla Ⓞ, hasta seleccionar el parámetro que se desea cambiar. El valor de cada parámetro, se confirma presionando la tecla Ⓞ

La salida de la fase de programación se obtiene presionando nuevamente la tecla ①, de manera automática, después de 30 segundos de la última introducción.

1≤3 4 6 8 7 SET 09:50

Programación del día de la semana

Si la barra del día de la semana parpadea, seleccione el día corriente con las teclas ⊖⊕

(lunes=1, martes=2 ... domingo=7).

Para confirmar el valor programado, presione la tecla antes de 30 segundos.

Programaciones parámetros

1 3/4 5 6 7 >09≤0

Programación de la hora

Cuando las cifras de la hora parpadeen, programe la hora, con las teclas ⊖⊕

Para confirmar el valor programado, presione la tecla ◦ antes de 30 segundos.

1 2 3 4 5 6 0 ≧ 50 < 88

Programación de los minutos

Cuando las cifras de los minutos parpadeen, programe los minutos, con las teclas ⊖⊕

Para confirmar el valor programado, presione la tecla ◦ antes de 30 segundos.

SET C

Programación unidad de medida temperatura

Cuando el símbolo °C o °F empieza a parpadear, seleccione la unidad de medida con las teclas .^^V Para confirmar el valor programado, presione la tecla ◎ antes de 30 segundos.

Programaciones parámetros

Programación Set-Point T1

Cuando aparezca el símbolo el-valor de temperatura empieza a parpadear.

Ajuste el valor de T1 con las teclas .^V

Para confirmar el valor programado, presione la tecla antes de 30 segundos.

T=20.7

Programación Set-Point T2

Cuando aparezca el símbolo el valor de temperatura empieza a parpadear. Ajuste el valor de T2 con las teclas.

Para confirmar el valor programado, presione la tecla ○ antes de 30 segundos.

8:11 T3 22.0

Programación Set-Point T3

Cuando aparezca el símbolo el valor de temperatura empieza a parpadear.

Ajuste el valor de T3 con las teclas .

Para confirmar el valor programado, presione la tecla © antes de 30 segundos.

1~05.0

Programación del valor de la temperatura anticongelante

Cuando aparezca el símbolo *el valor de temperatura empieza a parpadear. Ajuste el valor de la temperatura anticongelante con las teclas .

Para confirmar el valor programado, presione la tecla © antes de 30 segundos.

Entre los valores de set point existen los siguientes vínculos:

Calefacción: T anticongelante T1 T2 T3

Acondicionador: T1 T2 T3

Programaciones parámetros

SET ON

Activación autoaprendizaje

Cuando aparezca el símbolo,active (ON) o desactive (OFF) la función con las teclas.

Para confirmar el valor programado, presione la tecla◎ antes de 30 segundos.

El autoaprendizaje permite optimizar el adelanto (máx 2 horas) en la activación de la calefacción.

El cronotermostato controla el adelanto automáticamente de manera que garantice la temperatura programada al principio de cada periodo del perfil programado.

Esta función se activa en calefacción, en la única modalidad de funcionamiento automático.

Programación diferencial de ajuste

Cuando aparezca el símbolo a programe el valor del diferencial de ajuste con las teclas.

Para confirmar el valor programado, presione la tecla antes de 30 segundos.

El diferencial de ajuste es el desplazamiento entre el set point programado y la temperatura efectiva de activación. Salvo situaciones especiales, es aconsejable mantener el valor programado previamente.

Personalización programa diario

Para realizar la personalización del programa diario programado previamente, o efectuar un cambio, presione dos veces la tecla

1 ≤ 3 4 5 6 7 PROG °C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

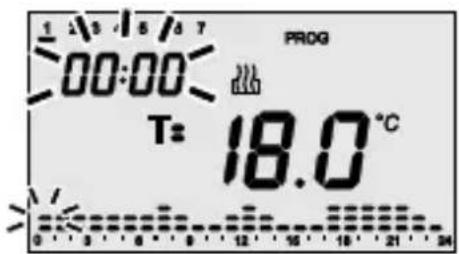

En la pantalla aparece el símbolo PROG mientras que la barra del día de la semana empieza a parpadear.

Seleccione el día deseado con las teclas ⏻⊕ Para confirmar la selección, presione la tecla antes de 30 segundos.

Después de confirmar el día en la pantalla se visualiza el perfil corriente, relativo al día elegido.

El horario empieza a parpadear.

Seleccione el set-point de temperatura que se desea programar a partir de la hora 00.00, utilizando las teclas .^^

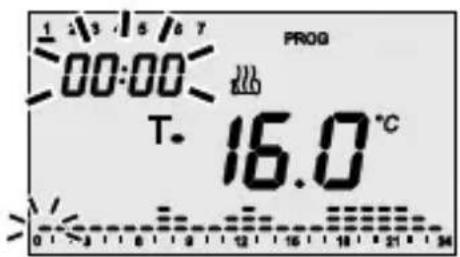

1 2 3 4 5 6 7 PROG 00:00 T. 16.0 °C 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

En la pantalla aparecen los símbolos, T o y T e valor correspondiente al set point seleccionado.

El set point se aplica al perfil horario hasta el primer cambio presente en el programa corriente.

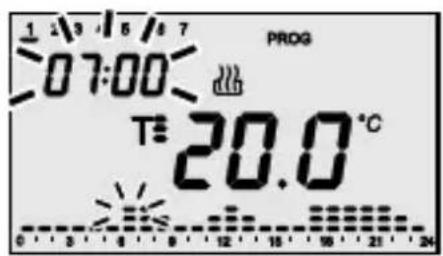

1 2 3 4 5 6 7 07:00 PROG T=20.0 °C 0 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Con las teclas aumente el horario hasta el momento en el que se desea cambiar el perfil propuesto; durante el aumento en el perfil horario parpadea la columna relativa al horario seleccionado.

Con las tecla seleccione el nuevo set point, que será aplicado hasta el cambio sucesivo presente en el programa.

Personalización programa diario

El horario disminuye/aumenta con pasos de 15 minutos cada vez que se pulsan las teclas ⊖⊕, y por esto es posible definir hasta 4 períodos de programación para cada hora.

Procédase analógicamente a como se indica arriba, hasta completar el perfil.

Copia del Programa

Cuando se desee copiar el programa en el día sucesivo, confirme la programación realizada presionando la tecla antes de 30 segundos.

Para confirmar la programación, sin copiar, presione la tecla antes de 30 segundos, automáticamente se pasa a la programación del día sucesivo.

Al finalizar la programación de la semana presione la tecla, para volver al funcionamiento normal.

Para activar el programa seleccione la modalidad de funcionamiento AUTO presionando la tecla hasta que aparezca en la pantalla el símbolo AUTO.

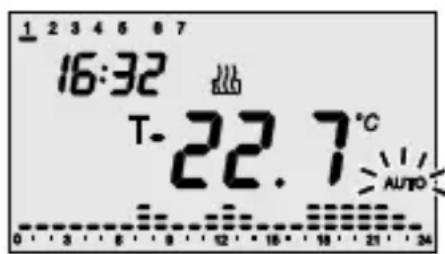

Forzado temporal de la temperatura

En la modalidad de funcionamiento AUTO es posible forzar temporalmente el set point de temperatura activo, utilizando las teclas para programar el valor deseado. Confirme el valor presionando la tecla o espere 5 segundos.

1 2 3 4 5 6 7 16:32 T-22.7°C AUTO

La activación del forzado se indica en la pantalla con la intermitencia del símbolo AUTO

El forzado permanece activo hasta el primer cambio del perfil presente en el programa.

Función party

En modalidad AUTO, la función Party permite excluir temporalmente el programa programado introduciendo manualmente un set point de temperatura diferente, durante un período comprendido entre 1 y 23 horas. Esta función puede usarse, por ejemplo, para prolongar el período de confort durante una cena, una fiesta, etc...

1 2 3 4 5 6 7 03: h \u00b1 / x >20.0

Para activar la función presione la tecla, en la pantalla aparece el símbolo mientras parpadea el valor del set point activo en ese momento.

Con las teclas programe el nuevo valor del set point de temperatura.

Mediante las teclas programe el número de las horas de activación, que se visualiza en la pantalla.

Presione la tecla, espere 5 segundos para confirmar la programación realizada.

Cuando la función es activa es todavía posible cambiar el valor del set point y del período de activación, de manera idéntica a lo descrito.

La función también puede ser activada cuando el cronotermostato está en la modalidad manual (MAN).

La función party permanece activa hasta que transcurra el período programado.

Durante el funcionamiento el recuento de las horas disminuye.

Para una desactivación anticipada presione la tecla ; cuando se desactive, el cronotermostato vuelve a la modalidad de funcionamiento de salida.

Función holiday

En modalidad AUTO, la función Holiday permite excluir temporalmente el programa semanal programado introduciendo manualmente un set point de temperatura diferente, durante un período comprendido entre 1 y 99 días.

Esta función puede usarse por ejemplo, para programar un período de economía durante las vacaciones y la reactivación del programa el día de vuelta.

1 2 3 4 5 6 7 23: d \nb1 c/ -15.0

Para activar la función presione la tecla, en la pantalla aparece el símbolo mientras parpadea el valor del set point activo en ese momento.

Con las tecla programe el nuevo valor del set point de temperatura.

Mediante las teclas programe el número de los días de activación, que se visualiza en la pantalla.

Presione la tecla, espere 5 segundos para confirmar la programación realizada.

Cuando la función es activa es todavía posible cambiar el valor del set point y del período de activación, de manera idéntica a lo descrito.

La función también puede ser activada cuando el cronotermostato está en la modalidad manual (MAN).

La función holiday permanece activa hasta que transcurra el período programado.

Durante el funcionamiento el recuento de los días disminuye.

Para una desactivación anticipada presione la tecla ; cuando se desactive el cronotermostato vuelve a la modalidad de funcionamiento de salida.

INSTRUCCIONES DE USO

Copia del programa festivo

En modalidad AUTO es posible copiar el perfil del día festivo en cualquier día de la semana. Esta función es especialmente útil cuando se desea un régimen de confort temporal, por ejemplo, en una festividad entre semana.

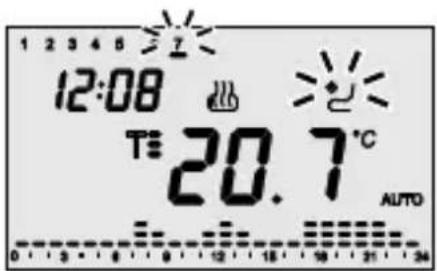

1 2 3 4 5 ≥7 12:08 T=20.7°C AUTO 0 3 6 9 12 15 18 21 24

Para activar la función presione la tecla , en la pantalla parpadean el símbolo y la barra del día festivo. Mediante las teclas seleccione el día de la semana en el que copiará el perfil del día festivo, presione la tecla o espere 30 segundos para confirmar la programación efectuada.

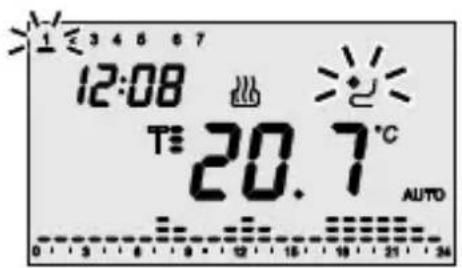

1≤3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 6 8 9 10 12 15 18 21 24

Cuando la función está activa, presionando la tecla 🕒 se visualiza el día en el que se ha copiado el perfil del día festivo: en la pantalla la barra correspondiente parpadea. Si se desea desactivar la función, presione de nuevo la tecla 😊 si se desea cambiar el día de la semana, utilice las teclas ⏻️ y pulse la tecla ⓞ, o espere 30 segundos para confirmar la nueva programación.

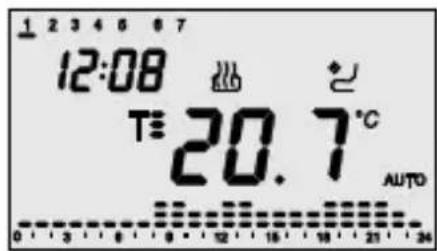

1 2 3 4 5 6 7 12:08 T=20.7°C AUTO 0 3 8 9 12 15 18 21 24

Cuando el día seleccionado para la copia festiva está en curso, el símbolo está encendido fijo. La validez de la copia del día festivo es temporal, una vez pasada media noche del día seleccionado vuelve al perfil semanal programado.

Funcionamiento manual

1 2 3 4 5 6 7 12:08 \ 1 / >20.0 < MAX

Para activar la modalidad de funcionamiento manual, pulse la tecla hasta que en la pantalla aparezca la imagen MAN. El set point de la temperatura aparece durante aproximadamente dos segundos.

Con las teclas programe el valor del set point deseado, presione la tecla Ⓞ, o espere 5 segundos para confirmar la programación.

Control remoto

El cronostermostato se conecta al indicador remoto GSM GW 90 821, mediante conexión de serie.

Es posible mediante SMS:

• programar el tipo de funcionamiento (condicionamiento/calefacción)
• programar la modalidad de funcionamiento (manual/automático/off)
• programar el set point de funcionamiento (sólo modalidad MAN)
• solicitar el estado actual

A cada SMS enviado al dispositivo corresponde un SMS de confirmación (con texto predefinido no configurable).

el mensaje de solicitud de estado prevé una respuesta que incluye las siguientes informaciones:

• tipo de funcionamiento actual (calefacción/condicionamiento)
• modalidad de funcionamiento actual (off/auto/man)
• temperatura de set point actualmente programada
• temperatura ambiente medida
• estado de la salida relé (ON/OFF)

Cada vez que el tipo o la modalidad de funcionamiento se modifiquen mediante el indicador remoto, en la pantalla aparecerá el símbolo.

Señal de pilas agotadas

1 2 3 4 5 6 7 12:08 20.7°C MKN

Cuando las pilas estén casi agotadas, en la pantalla empieza a parpadear el símbolo

El funcionamiento del cronotermostato está garantizado. En tal caso es necesario proceder lo antes posible con la sustitución de las pilas.

El funcionamiento del cronotermostato no puede estar garantizado cuando el símbolo está encendido fijo. En este caso la última operación garantizada es la desactivación automática de la calefacción/acondicionador.

El tiempo útil para el cambio de las pilas es de unos 2 minutos, pasado este tiempo se pierde la programación del reloj/calendario: todas las otras programaciones se mantienen en memoria permanente.

Reset y reajuste de los valores previamente programados

Presionando contemporáneamente las teclas 📄 se efectúa un reset completo del cronotermostato.

Atención: todos los parámetros programados y los programas personalizados se borran.

Cuando se vuelve a encender, el cronotermostato utiliza los parámetros y los programas previamente programados en fábrica. El cronotermostato se pone en calefacción, en la modalidad AUTO. Las funciones Party y Holiday no son activas.

Programas previamente programados

El cronotermostato dispone de 2 programas previamente programados, uno para la calefacción y otro para el acondicionador.

PROGRAMA CALEFACCIÓN

Estos programas previamente programados pueden cambiarse y personalizarse, según las propias exigencias. Para efectuar los cambios aténgase a las indicaciones del parágrafo “Personalización programa diario”.

Programas previamente programados

Día de la semana 1: lunes
Hora 00:00
Set point temperatura calefacción T1 16 °C	T2 18 °CT3 20 °CT anticongelante 5 °C
Set point temperatura acondicionador T1 24 °C	T2 26 °CT3 28 °C
Autoaprendizaje Función deshabilitada (OFF)
Diferencial de ajuste Calefacción 0.2 °C	Acondicionador 0.5 °C
Unidad de medida temperatura °C

INSTRUCCIONES DE INSTALACIÓN

Montaje

ATENCIÓN

• Antes de la instalación asegúrese de que los módulos de salida asociados, reciban correctamente las órdenes.
• En la fase de instalación respete la parte de montaje ( 🔒) indicada en la base del soporte.

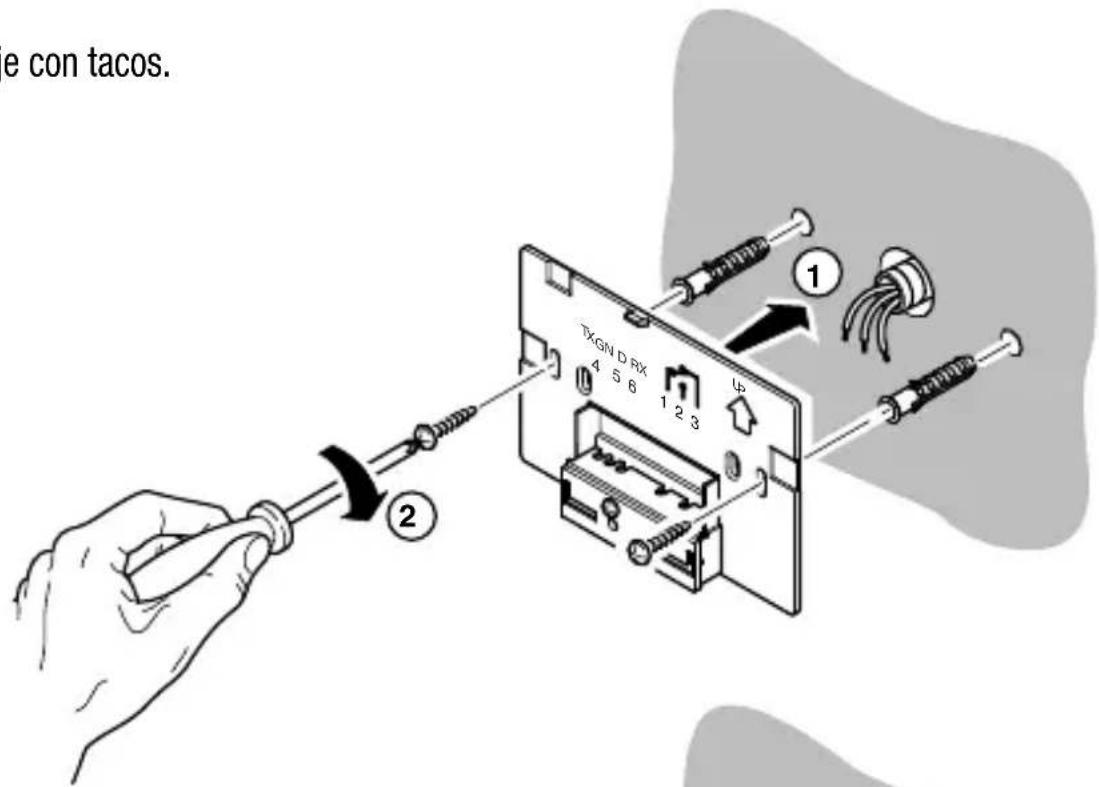

Montaje con tacos.

e con tacos. TXGN D RX 4 5 6 1 2 3 UP ①

Montaje en caja 3 compartimentos.

e en caja 3 compartimentos. 1 2 TVGND Rx 4 5 6 1 2 3 107

INSTRUCCIONES DE INSTALACIÓN

Montaje

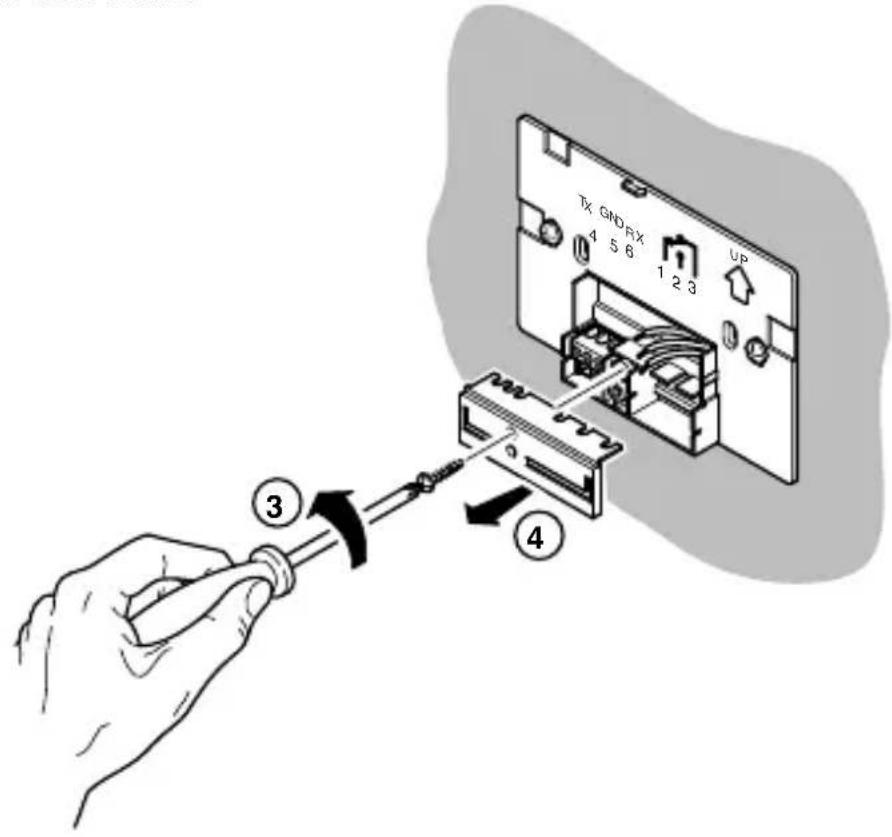

Acceso a los bornes

TX GND RX 4 5 6 1 2 3 UP ③ ④

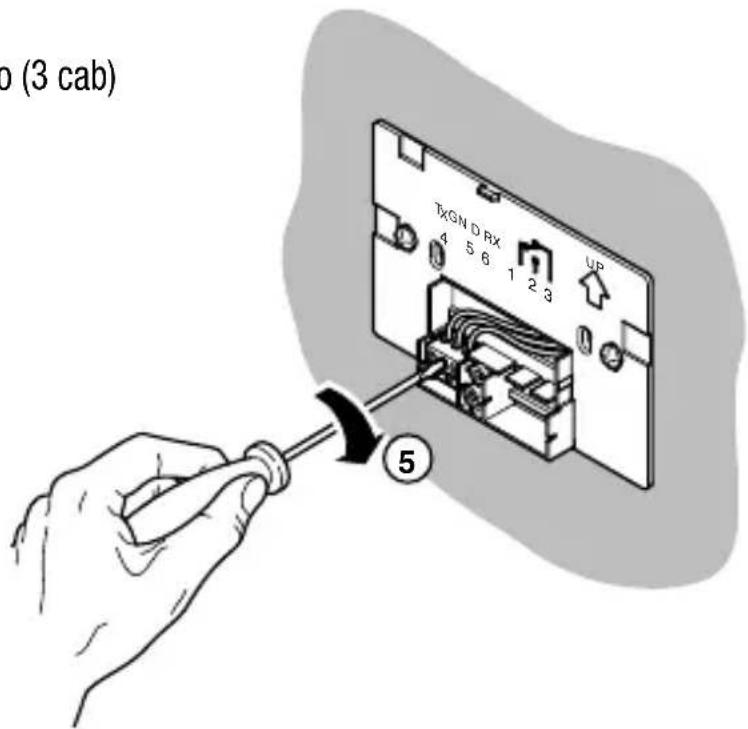

Conexión al indicador remoto (3 cab)

o (3 cab) TxGN D Rx 4 5 6 1 2 3 UP ⑤

INSTRUCCIONES DE INSTALACIÓN

Montaje

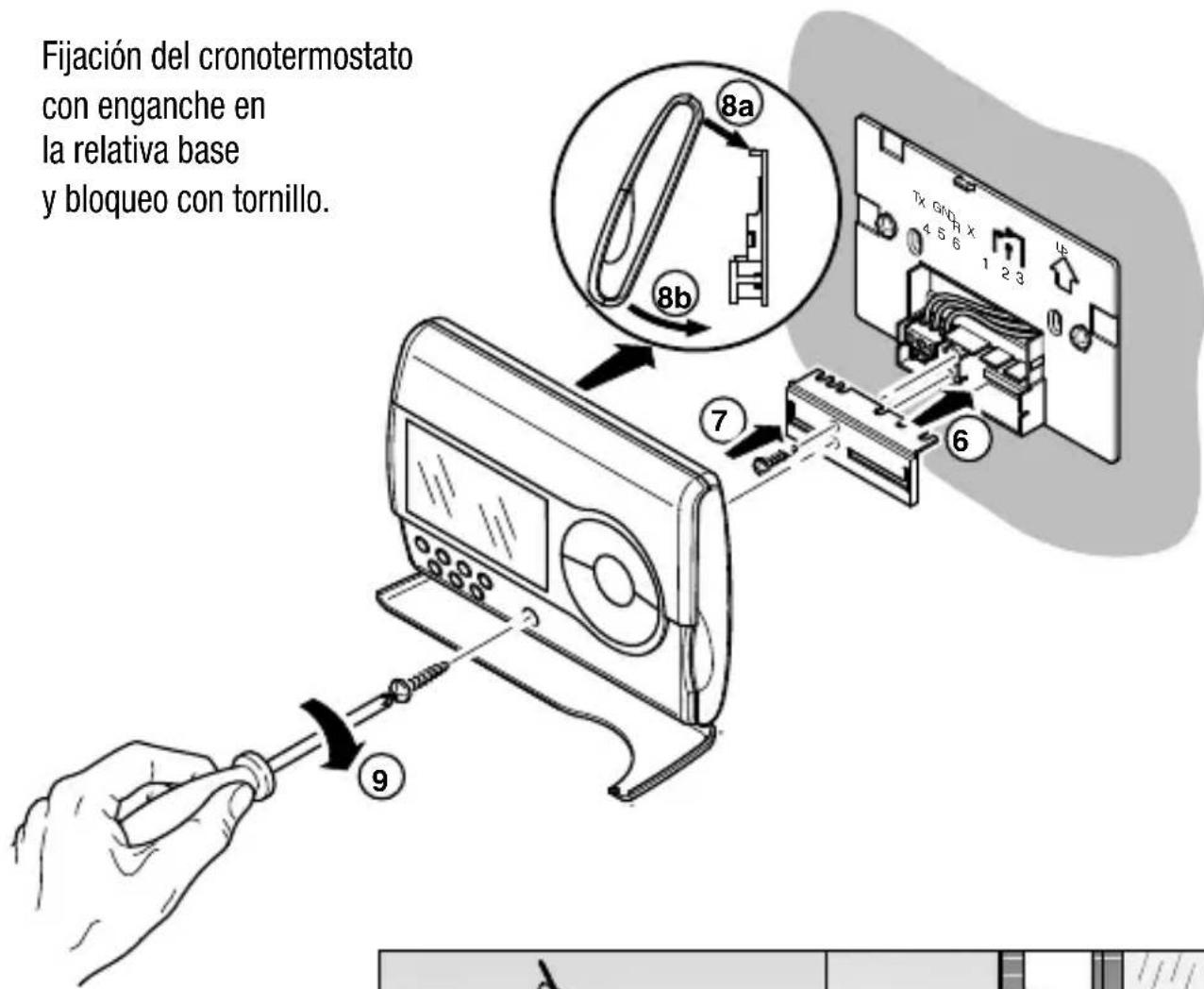

Fijación del cronotermostato con enganche en la relativa base y bloqueo con tornillo.

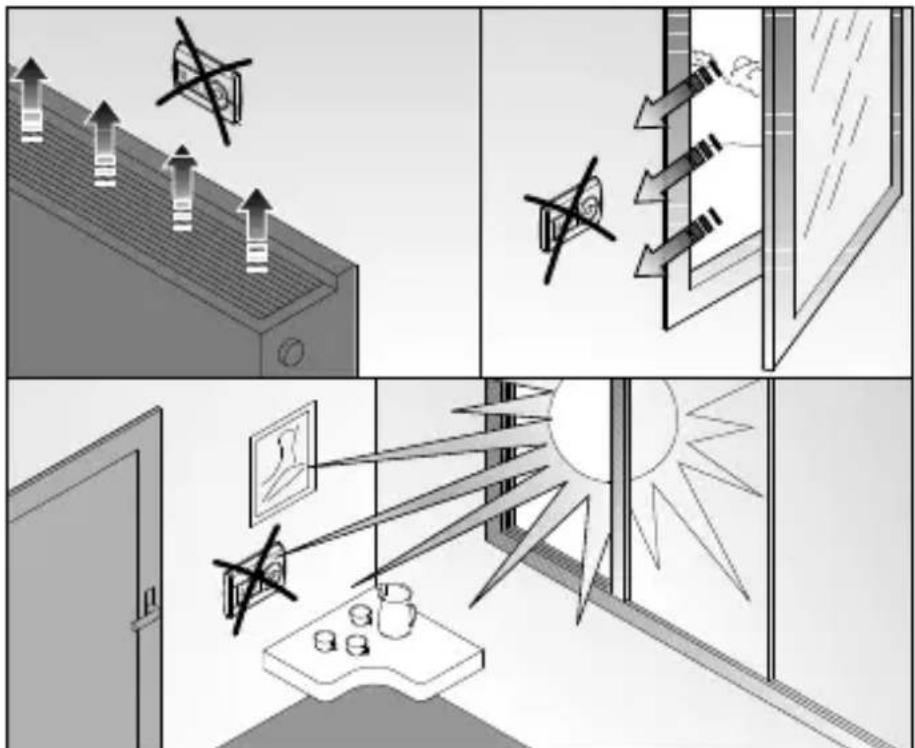

Para la correcta detección de la temperatura del ambiente que se debe controlar es importante que no instale el cronotermostato en cavidades, detrás de las puertas, cerca de las ventanas o fuentes de calor.

INSTRUCCIONES DE INSTALACIÓN

Descripción bornes

TX GND RX 4 5 6 1 2 3 UP

Conexión para

indicador remoto (línea de serie)

4 - TX (datos en salida)
5 - GND (común)
6 - RX (datos en entrada)

INSTRUCCIONES DE INSTALACIÓN

Sustitución pilas

2b 2a Tx GNDx X 4 S 6 1 2 3 Up 3 pilas alcalinas 1,5V, tipo AAA

No disperse las pilas agotadas en el ambiente

CARACTERÍSTICAS FUNCIONALES/DATOS TÉCNICOS

Tipo de funcionamiento: calefacción y acondicionador

Modalidad de funcionamiento: automático, manual y anticongelante

Temperatura operativa: -5^ ÷ +45^

Temperatura medida: 0 ÷ +45°C

Sonda de temperatura: NTC, 100KΩa 25°C

Exactitud de la medida: ±0,5°C a 20°C

Programas previamente programados: n° 2 programas semanales

(calefacción y acondicionador)

Resolución programación horaria: 15 minutos

N°máx. de cambios de temperatura: 4 cada hora

Niveles de temperatura: n° 3 niveles (T1-T2-T3) programables

de 5 a 40°C diferenciados entre

acondicionador y calefacción

Resolución set point de temperatura: 0,1°C

Temperatura anticongelante: regulable de 2 a 7°C

Temperatura manual: regulable de 5 a 40°C

Diferencial de ajuste: regulable de 0,2 a 2°C

Función Party: temporizada de 1 a 23 horas

Función Holiday: temporizada de 1 a 99 días

Forzado temporal de la temperatura: Programable

Autoaprendizaje gradiente térmico seleccionable, con adelanto máx 2 horas

Unidad de medida: °C o °F

Intervalo entre dos medidas sucesivas: 1 minuto

Control remoto: con indicador remoto GSM cód. GW 90 821

(no incluido)

Señal pilas agotadas: con símbolo en la pantalla

Frecuencia radio: 868 MHz

Capacidad radio: 100 m en campo libre

Alimentación: por pilas 3x1,5V alcalinas tipo AAA

Reserva de carga: 2 minutos para al cambio de las pilas

Dimensiones máx. (B x L x H): 120x92x19mm

DEUTSCH

Sistema de control de radiofrecuencia

Mando a distancia RF

Fernbedienung RF

Detector de movimiento con crepuscular RF

Módulo de salida RF para control motor
