| Tipo de producto | Termostato electrónico para fan-coil |
| Marca | Gewiss |
| Modelo | GW21853 |
| Dimensiones (aprox.) | 80 x 80 x 30 mm |
| Peso (aprox.) | 150 g |
| Alimentación | 230 V~ 50/60 Hz |
| Tipo de desconexión | 1 B / Electrónico |
| Salidas de control | Ventilador (3 velocidades) y electroválvula |
| Carga máxima total | 5(2) A a 250 V~ |
| Rango de ajuste de temperatura | +5°C a +30°C (limitado mecánicamente) |
| Precisión de lectura | ±1°C |
| Gradiente de temperatura máx. | 1K / 15 min |
| Tipo de ajuste | Banda proporcional (amplitud 1°C) |
| Grado de protección | IP30 |
| Clase de aislamiento | Clase II |
| Temperatura de funcionamiento | 0°C a +50°C |
| Sección máxima de los cables en los bornes | 2,5 mm² |
| Funciones principales | Control de ventilador (3 velocidades) y electroválvula, modos calefacción/refrigeración, ventilación fija o termostatizada |
| Mantenimiento y limpieza | Limpiar con un paño seco; no utilizar productos agresivos |
| Seguridad | Instalación por un profesional; cortar la alimentación antes de intervenir; respetar la polaridad |
| Piezas de repuesto y reparabilidad | Contactar con el servicio de atención al cliente de GEWISS para cualquier reparación o pieza |
| Información general | Termostato electrónico para fan-coil, conforme a las normas CE (EMC y LVD) |
Preguntas frecuentes - GW21853 Gewiss
Preguntas de los usuarios sobre GW21853 Gewiss
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Termostato en formato PDF gratis! Encuentra tus instrucciones GW21853 - Gewiss y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GW21853 de la marca Gewiss.
MANUAL DE USUARIO GW21853 Gewiss
Termostato electrónico para Fan-Coil
ATENCIÓN - IMPORTANTE
- Le felicitamos por haber elegido productos Gewiss. Los productos Gewiss se fabrican prestando especial atención en los detalles al emplear sólo materiales de calidad elevada. Los productos Gewiss le garantizarán prestaciones óptimas a través del tiempo.
- Lean atentamente las siguientes instrucciones ya que proporcionan informaciones importantes sobre las modalidades de instalación y de funcionamiento. Se ruega al instalador que entregue las presentes instrucciones al utilizador final informándole sobre la conveniencia de leer cuanto en él está contenido.
- Los productos del programa System tienen que ser instalados en conformidad con cuanto prevé las norma HD 384 - IEC 364 para los aparatos para uso doméstico y similar, en ambientes no polvorientos y donde no sea necesaria una protección especial contra la penetración de agua.
- En caso de avería y/o funcionamiento defectuoso diríjanse a un técnico autorizado o bien pónganse en contacto con el SAT servicio de asistencia técnica GEWISS.
INDICÜ
pág.
• DÜSCRIPCIÓN GÜNÜRAL DÜL PRODUCTO
- Funciones 34
- INSTRUCCIONÜS PARA LA INSTALACIÓN
- Lógica aplicativa 35
- Conexion eléctricas .... 36
- INSTRUCCIONÜS PARA ÜL ÜMPLÜO
- Mandos y señalizaciones 38
- Modo de funcionamiento 39
FUNCIONÜS
ÑATOS ÑÜ LAS PRÜSTACIONÜS
- Modalidades de funcionamiento: electroválvula termostatada y ventilación fija, electroválvula y ventilación termostatadas, sólo ventilación termostatada y electroválvula no conectada.
- Bloqueo del set de temperatura: mecánico con “disco range” (incluido en el equipo).
- Señalizaciones luminosas: Led de indicación carga activada/desactivada.
ÑATOS TÉCNICOS
- Tensión de alimentación: 230 V\~ 50÷60 Hz
- Tipo de desconexión y aparato: 1 B / Elettronico
- Tipo de salida para tipo de accionamiento:
- ventilador fijo conmutador unipolar
polarizado 5(2)A / 250 V\~ - electroválvula (termostatada) relé èN/èFF unipolar
polarizado 5(2)A / 250 V\~ - ventilador + electroválvula relé + conmutador (termostatados) máxima carga
total 5(2)A / 250 V\~
- Sección máxima de los hilos en los bornes: 2,5 mm
- Tipo de aislamiento: Clase II
- Grado de protección: lê 30
- éolución: Normal
- Campo de regulación: de +5°C a +30°C (limitable)
- Gradiente térmico: máx 1K/15 min.
- Tipo de regulación: banda proporcional (amplitud 1°C)
- érecisión de lectura: ± 1°C
- Límites de la temperatura de funcionamiento: 0°C ÷ +50°C
- Normas de referencia para marca CE: EMC EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3 LVD EN60730-1 EN60730-2-9
(Directrices 89/336/CEE - 7323/CEE)
INSTRUCCIONES PARA LA INSTALACIÓN

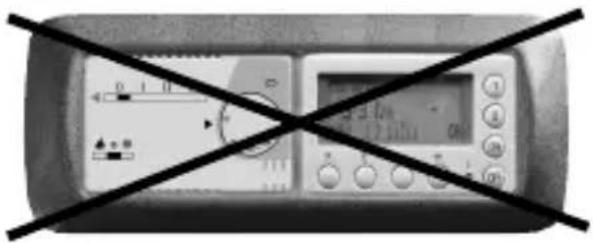

LÓGICA APLICATIVA
OK


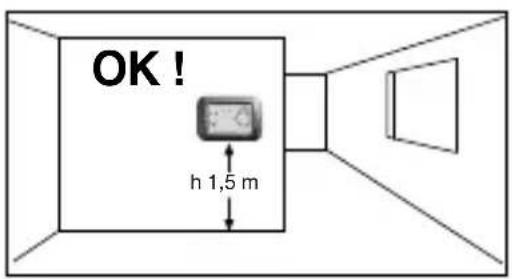

Consejos sobre la colocación:

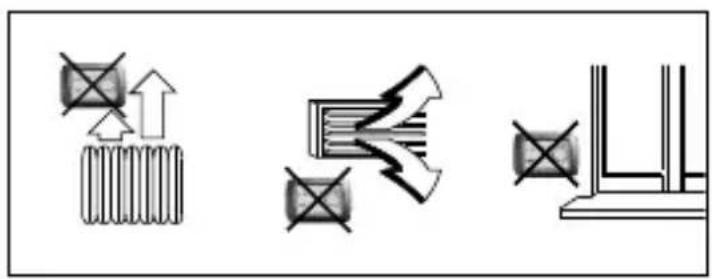

Instalar el termostato en cota 1,50÷1,70 m desde el suelo, lejos de fuentes de calor, tomas de aire, puertas o ventanas.
Ejemplo de instalación con termostato que acciona el ventilador y la electroválvula.
Ejemplo de instalación con termostato que acciona sólo el ventilador.
N.B.: Los ejemplos incluidos en la siguiente documentación son de principio.
CONEXIONES ELÉCTRICAS
Importante: la instalación y la conexión eléctrica de los dispositivos y aparatos tienen que ser llevadas a cabo por personal cualificado y según las normas y leyes en vigor. El fabricante no se asume ninguna responsabilidad en lo que respecta al empleo de productos que tengan que cumplir particulares normas de ambientes y/o instalación, cuyos gastos corren por cuenta y a cargo del instalador.
Atención: antes de efectuar la instalación del producto hay que desactivar la tensión de red.
Importante: las salidas de accionamiento del termostato están polarizadas, hay que prestar atención a las conexiones de Línea y Neutro.

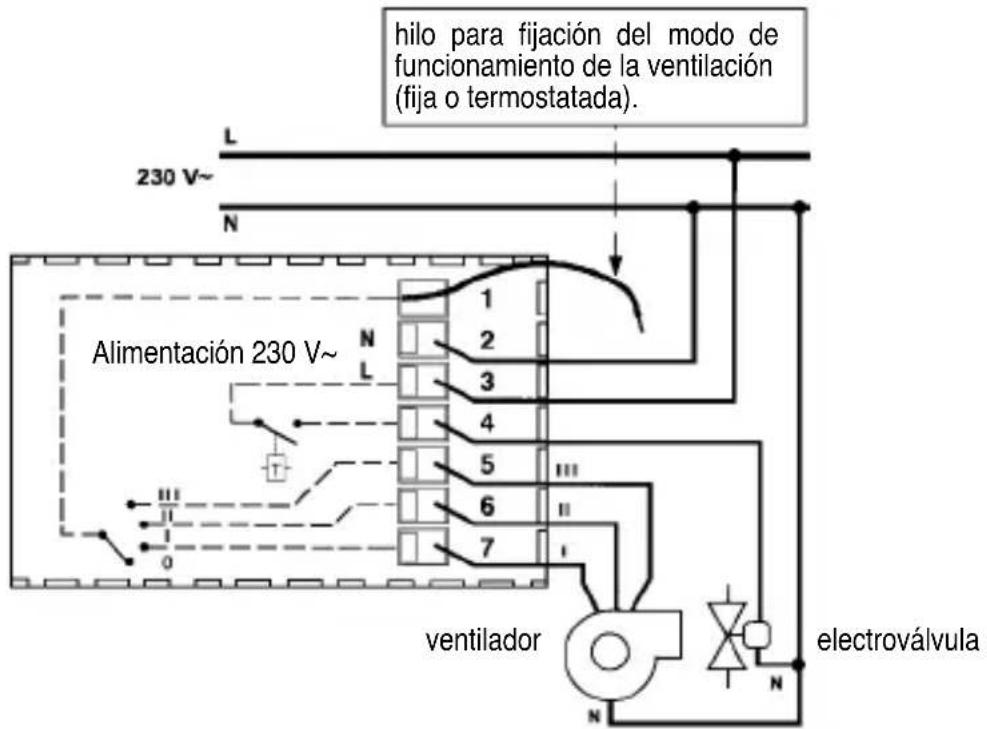

Conexiones: según se indica en la figura.
Desactivar la tensión de red (interruptor general).
Conectar la alimentación de red con los bornes n° 2 (Neutro) y n° 3 (Línea).
Conectar la electroválvula interceptación fluido con el borne n° 4.
En función del tipo de instalación, conectar con los bornes n° 5-6-7 los hilos para accionamiento velocidad provenientes del ventilador: borne n° 5 - ventilador "Rápido"
borne n° 6 - ventilador "Medio"
borne n° 7 - ventilador "Lento"
NOTA: máxima carga en los bornes ventilador (5-6-7): 5(2) A 250 V\~ máxima carga en el borne n° 4 de la válvula: 5(2) A 250 V\~ massimo carico totale con ventilatore + valvola: 5(2) A 250 V\~
N.B.: El hilo de fijación tiene que estar conectado siempre con el borne n° 3 o con el borne n° 4.
Fijación del modo de accionamiento de la ventilación del Fan-Coil
N.B.: el accionamiento de la electroválvula está siempre termostatado.

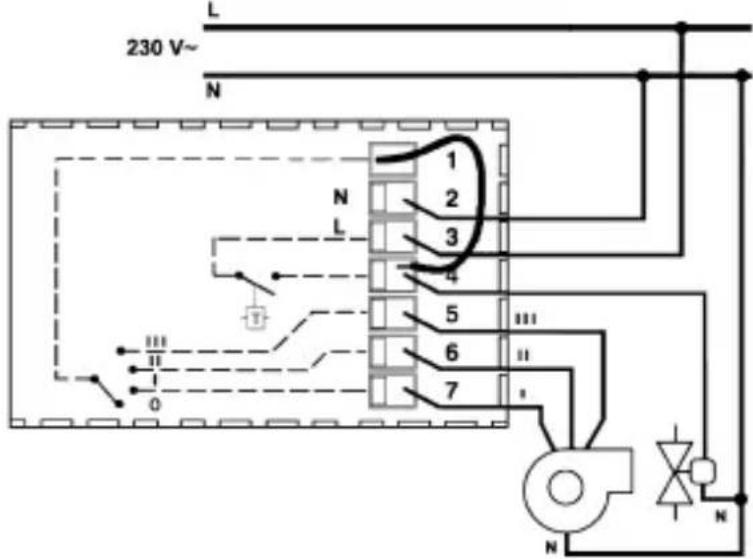

a) - Ventilación termostatada
Conectar el hilo que sale del primer orificio de la regleta de bornes (orificio 1) del termostato con el borne n° 4.


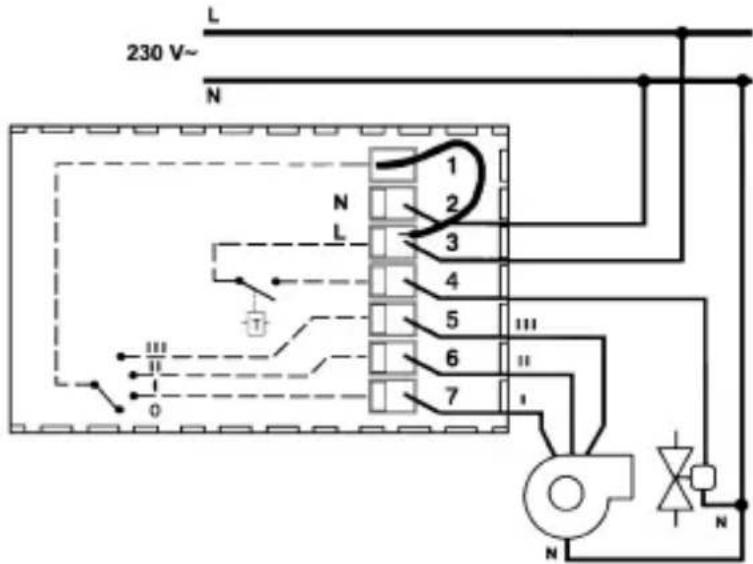

b) -Ventilación fija
Conectar el hilo que sale del primer orificio de la regleta de bornes (orificio 1) del termostato con el borne n° 3.


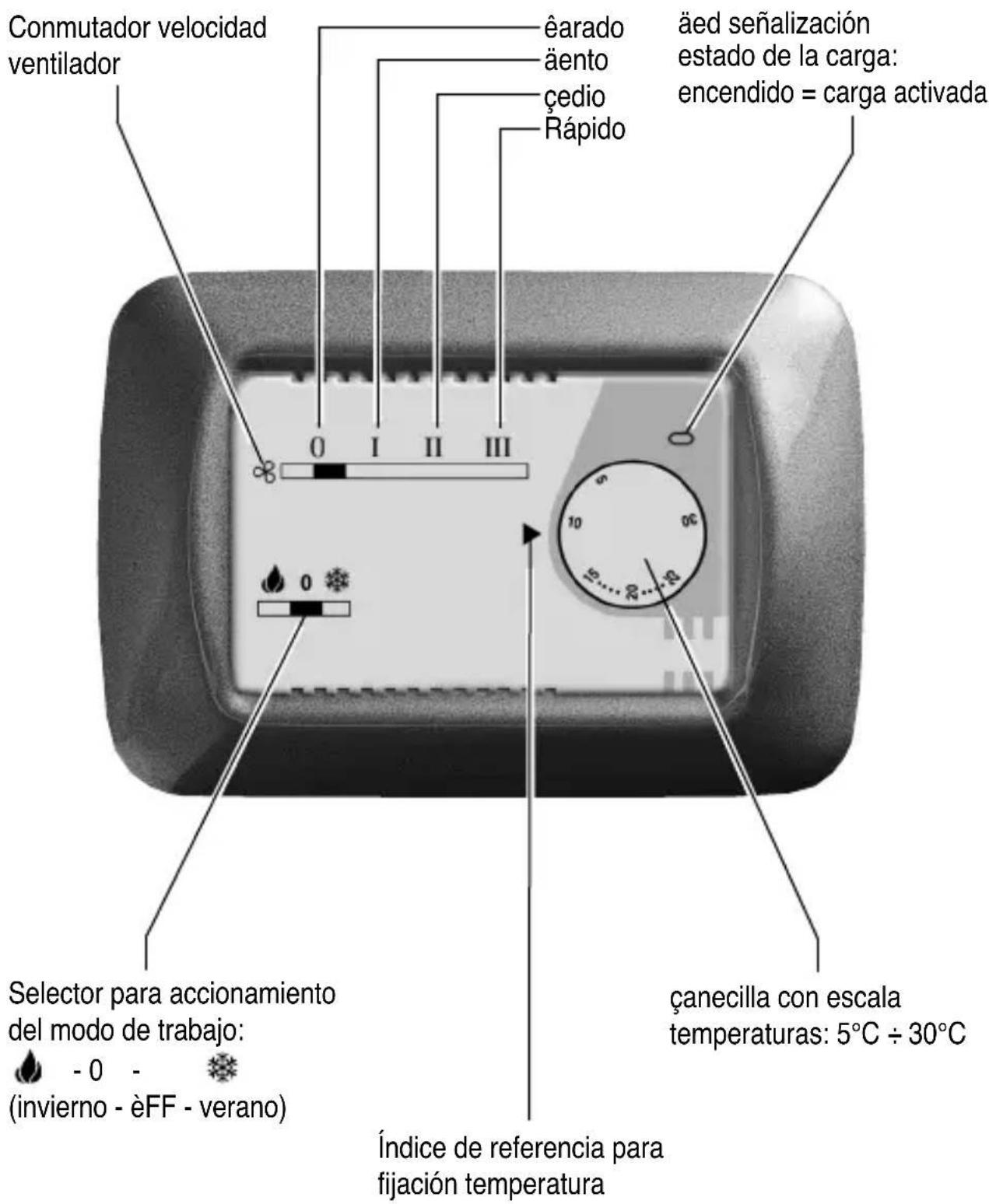

MANDOS Y SÜÑALIZACIONÜS
1) electroválvula termostatada y ventilación fija (fig. A)
2) electroválvula y ventilación termostatadas (fig. A)
3) sólo ventilación termostatada y electroválvula no conectada (fig. B)
En todos los casos las 3 velocidades de ventilación se pueden seleccionar mediante el conmutador situado en la parte frontal.
äa selección calefacción o refrigeración, se lleva a cabo con conmutador situado en la parte frontal.
Fig. A


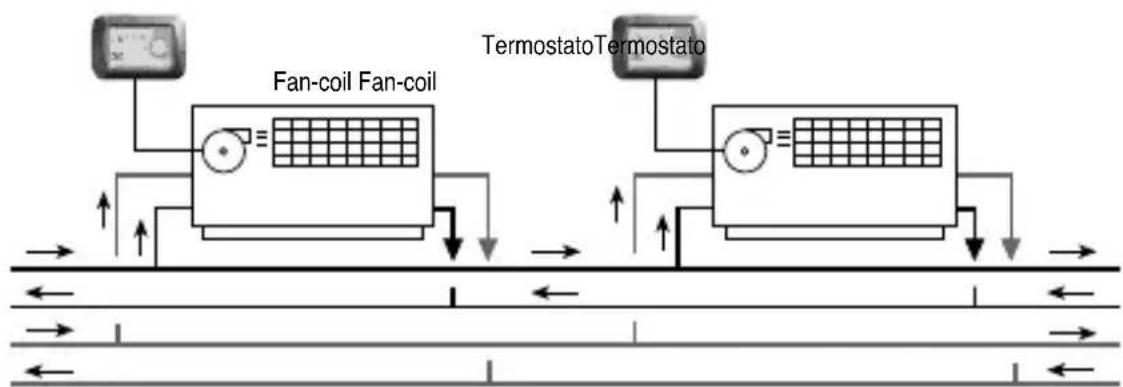

Ejemplo de instalación termostatos con accionamiento termostatado de la electroválvula y accionamiento del ventilador (fijo o termostatado).
Fig. B

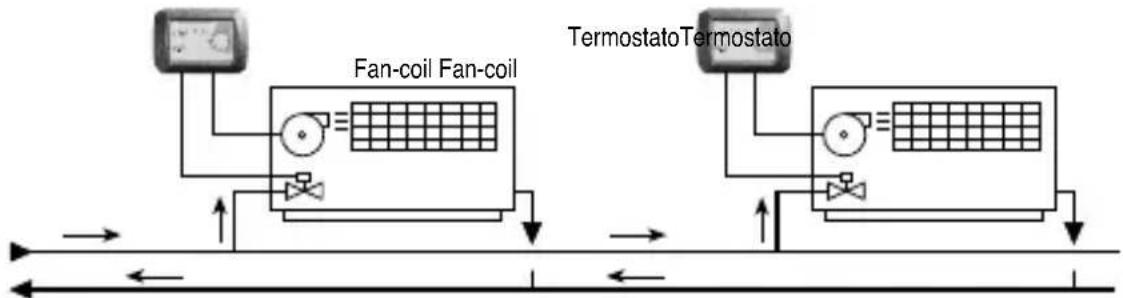

Ejemplo de instalación termostatos con accionamiento sólo del ventilador (fijo o termostatado).

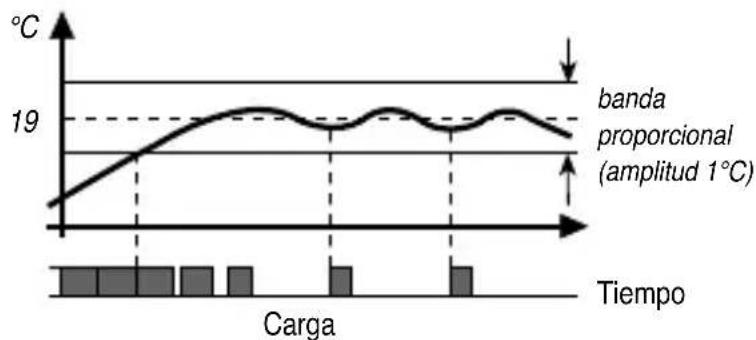

El termostato funciona con regulación proporcional de la temperatura, dentro de una
banda de amplitud 1°C, según se indica en la figura de al lado. äa regulación se lleva a cabo con tiempos de activación y desactivación de las cargas, variables en función de la diferencia entre temperatura fijada y temperatura detectada.

line
| Tiempo | Value (°C) | | ------ | ---------- | | Peak | 19 | | Low | 0 | | Mid | 19 | | High | 19 |GEWISS
ÑÜUTSÉH
Fecha de instalación
Önstallationsdatum ....
Local de instalación
Önstallationsraum
TIMBRO E FIRMA DELL'INSTALLATORE
Timbre y firma del instalador
