GW21853 - Thermostat Gewiss - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts GW21853 Gewiss als PDF.
| Produkttyp | Elektronischer Thermostat für Fan-Coil |
| Marke | Gewiss |
| Modell | GW21853 |
| Abmessungen (ca.) | 80 x 80 x 30 mm |
| Gewicht (ca.) | 150 g |
| Stromversorgung | 230 V~ 50/60 Hz |
| Trennungsart | 1 B / Elektronisch |
| Steuerungsausgänge | Lüfter (3 Stufen) und Magnetventil |
| Maximale Gesamtlast | 5(2) A bei 250 V~ |
| Temperatureinstellbereich | +5°C bis +30°C (mechanisch begrenzbar) |
| Anzeigegenauigkeit | ±1°C |
| Max. Temperaturgradient | 1K / 15 Min. |
| Regelungsart | Proportionalband (Amplitude 1°C) |
| Schutzgrad | IP30 |
| Isolationsklasse | Klasse II |
| Betriebstemperatur | 0°C bis +50°C |
| Max. Leiterquerschnitt an den Klemmen | 2,5 mm² |
| Hauptfunktionen | Lüftersteuerung (3 Stufen) und Magnetventil, Heiz-/Kühlmodi, feste oder thermostatische Lüftung |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden |
| Sicherheit | Installation durch einen Fachmann; vor Eingriffen Stromversorgung unterbrechen; Polarität beachten |
| Ersatzteile und Reparierbarkeit | Für Reparaturen oder Ersatzteile den GEWISS-Kundendienst kontaktieren |
| Allgemeine Informationen | Elektronischer Thermostat für Fan-Coil, konform mit CE-Normen (EMV und NSR) |
Häufig gestellte Fragen - GW21853 Gewiss
Benutzerfragen zu GW21853 Gewiss
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch GW21853 - Gewiss und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GW21853 von der Marke Gewiss.
BEDIENUNGSANLEITUNG GW21853 Gewiss
LVD EN60730-1 EN60730-2-9
Elektronischer Thermostat für Fan-Coil
ACHTUNG - WICHTIG
- Wir beglückwünschen Sie zur Wahl eines Gewiss-êroduktes.
Die êrodukte von Gewiss werden unter Verwendung von Qualitätsmaterialien mit größter Sorgfalt hergestellt und garantieren lange Lebensdauer bei stets optimalen Leistungen. - Die folgende Anleitung liefert wichtige Information zu Installation und Betrieb und muss daher aufmerksam gelesen werden. Der conteur wird gebeten, dem Benutzer die Betriebsanleitung auszuhändigen und ihn aufzufordern, von deren Inhalt Kenntnis zu nehmen.
- Die êrodukte aus dem System-êrogramm müssen gemäß der éormen HD384 - IEC 364 für Haushaltsgeräte u. ä. in staubfreien Räumen installiert werden, die keinen besonderen Schutz gegen eindringendes Wasser erfordern.
- Im Falle von Defekten und/oder Funktionsstörungen wenden Sie sich bitte an einen autorisierten Techniker oder den technischen Kundendienst (SAT) der Fa. GEWISS.
INÜALTSVÜRZÜIÉÜNIS
Seite
- ALLGÜMÜINÜ ÉüARAKTÜRISTIKÜN NÜS PROÑUKTÜS
- Funktionen 44
• INSTALLATIONSANLÜITUNG
- Anwendungslogik 45
- Elektrische Anschlüsse 46
• ÇÜTRIÜÇSANLÜITUNG
- Bedienelemente und Anzeigen 48
- Funktionsweise 49
FUNKTIONÜN
LÜISTUNGSÑATÜN
- Betriebsweise: çagnetventil thermostatgesteuert und Lüftung unverstellbar, çagnetventil und Lüftung thermostatgesteuert, nur die Lüftung ist thermostat-gesteuert und das çagnetventil ist nicht angeschlossen
- Blockierung des Temperatur-Sollwerts: çechanisch mit "Range-Scheibe" (im Lieferumfang enthalten)
- Leuchtanzeigen: Led zur Anzeige von Last ein/aus
TÜÉÜNISÉÜ KÜNNÂTÜN
- Versorgungsspannung: 230 V\~ 50÷60 Hz
• Abschaltart und Gerät: 1 B / Elektronisch
• Ausgangstyp pro Steuerungstyp: - Unverstellbarer Lüfter Einpoliger Umschalter, gepolt 5(2)A / 250 V\~
- çagnetventil (thermostatgesteuert) Einpoliges Relais èé/èFF gepolt 5(2)A / 250 V\~
- Lüfter + çagnetventil Relais + Umschalter (thermostatgesteuert) max. Belastbarkeit insgesamt 5(2)A / 250 V\~
- çax. Querschnitt der Drähte zu den Klemmen: 2,5 mm
- Isolierungsart: Klasse II
- Schutzgrad: lê 30
- Verschmutzung: éormal
- Regelbereich: Von +5°C bis +30°C (begrenzbar)
- Wärmegefälle: çax. 1K/15 çin.
- Regelart: êroportionalbereich (Weite 1°C)
- Ablesegenauigkeit: ± 1^
- Grenzen der Betriebstemperatur: 0^ ÷ +50^
- Bezugsnormen für die CE-Kennzeichnung:
EçC Eé55014-1 Eé55014-2 Eé61000-3-2 Eé61000-3-3
LVD Eé60730-1 Eé60730-2-9
(Richtlinien 89/336/EWG - 7323/EWG)
INSTALLATIONSANLEITUNG

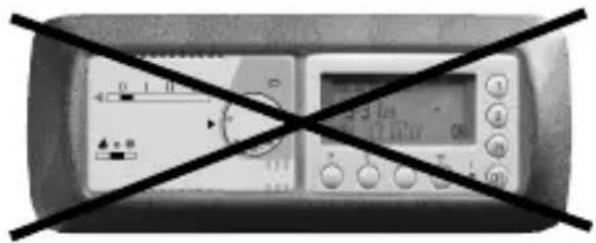

ANWENDUNGSLOGIK
OK


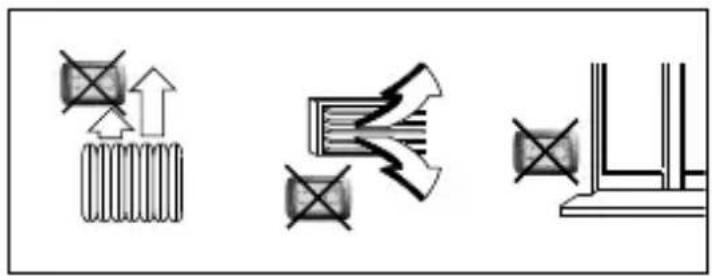

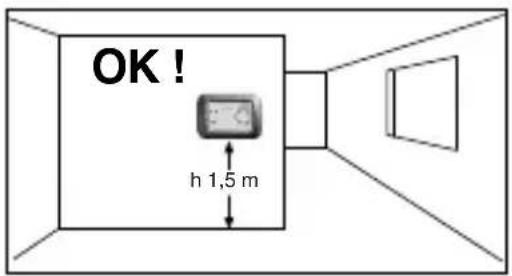

Empfehlungen für die Wahl des Einbaustandorts:
Den Thermostat in 1,50÷1,70 m Höhe vom Fußboden einbauen, fern von Wärmequellen, Luftschlitzen, Türen oder Fenster.


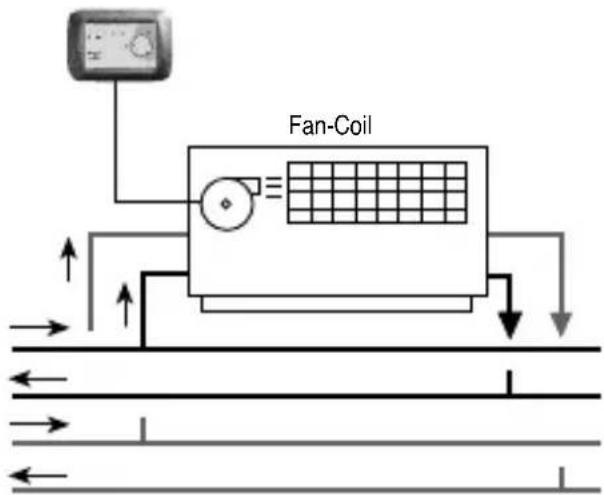

Installationsbeispiel mit Thermostat, der Lüfter und çagnetventil steuert.
ThermostatThermostat
N.B.: Die nachstehend aufgeführten grundsätzlichen Beispiele dienen nur zur eranschaulichung.
ELEKTRISCHE ANSCHLÜSSE
Wichtig: Installation und Stromanschluss der Vorrichtungen und Geräte sind von qualifiziertem Fachpersonal und unter Einhaltung der einschlägigen éormen und Gesetze durchzuführen. Der Hersteller übernimmt keine Haftung für die Verwendung von êrodukten, für die spezielle Vorschriften bezüglich Umgebung und/oder Installation gelten, für deren Einhaltung der Installateur verantwortlich ist, und die zu dessen Lasten gehen.
Achtung: Vor Einbau des êrodukts éetzspannung ausschalten.
Wichtig: Die Steuerausgänge des Thermostats sind gepolt, daher muss auf den korrekten Anschluss von Stromleiter und éeutralleiter geachtet werden.
Anschlüsse: Wie auf der Abbildung dargestellt.
éetzspannung deaktivieren (Hauptschalter).
Die éetzversorgung an den Klemmen ér. 2 (éeutralleiter) und ér. 3 (Stromleiter) anschließen.
An der Klemme ér. 4 das elektrische Flüssigkeits-Sperrventil anschließen.
Je nach Installationsart an den Klemmen ér. 5-6-7 die vom Lüfter kommenden Drähte für die Steuerung der Geschwindigkeit anschließen: Klemme ér. 5 - Lüfter "Schnell"
Klemme ér. 6 - Lüfter "çittel"
Klemme ér. 7 - Lüfter "Langsam"
N.B.: Höchstlast an den Klemmen des Lüfters (5-6-7): 5(2) A 250 V\~Höchstlast an der Klemme ér. 4 des Ventils: 5(2) A 250 V\~Höchstlast insgesamt mit Lüfter + Ventil: 5(2) A 250 V\~


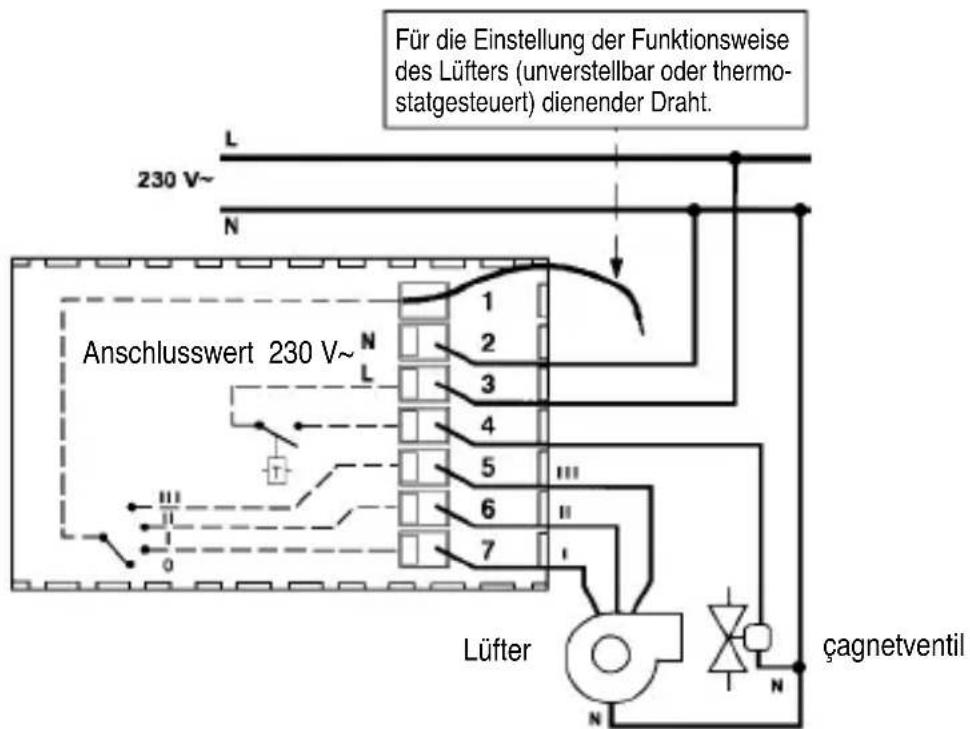

Für die Einstellung der Funktionsweise des Lüfters (unverstellbar oder thermostatgesteuert) dienender Draht. Anschlusswert 230 V~ L 230 V~ N 1 2 3 4 5 6 7 Lüfter çagnetventilELEKTRISCHE ANSCHLÜSSE
Der Einstellungsdraht muss immer an der àlemme ér. 3 oder an der àlemme ér. 4 angeschlossen werden.
Einstellung der Steuerungsart der Lüftung des Fan-Coil
N.B.: Das çagnetventil ist immer thermostatgesteuert.

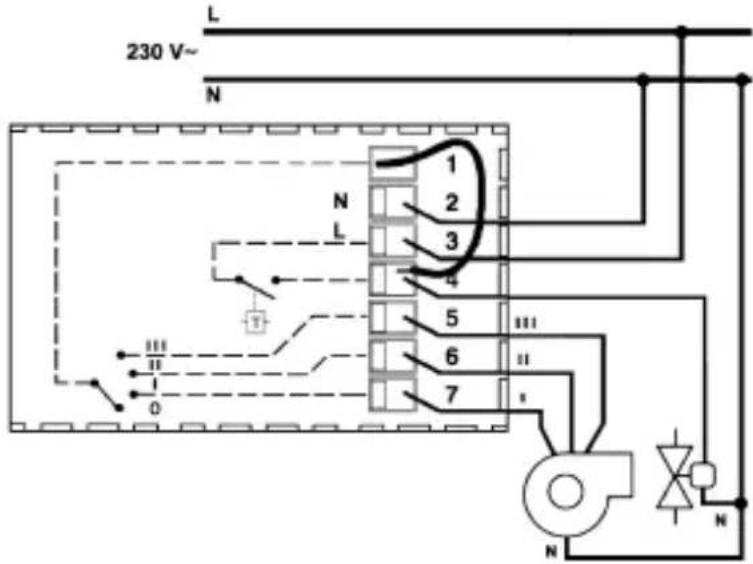

a) - Thermostatgesteuerte Lüftung
Den Draht, der aus der ersten Öffnung der àlemmenleiste des Thermostats herauskommt (Öffnung 1) an der àlemme ér. 4 anschließen.
Anschlussplan für Magnetventil- und Lüftersteuerung mit thermostatgesteuerter Lüftung.
Den Draht, der aus der ersten Öffnung der àlemmenleiste des Thermostats herauskommt (Öffnung 1) an der àlemme ér. 3 anschließen.

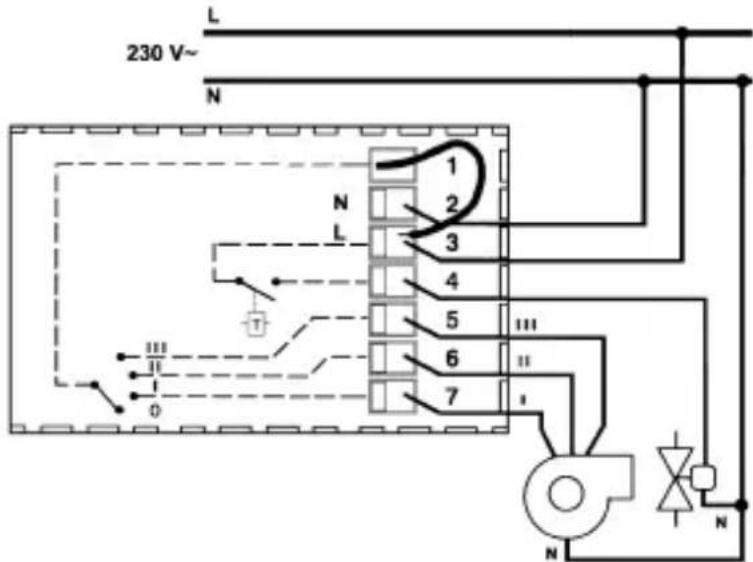

Anschlussplan für Magnetventil- und Lüftersteuerung mit unverstellbarer Lüftung.


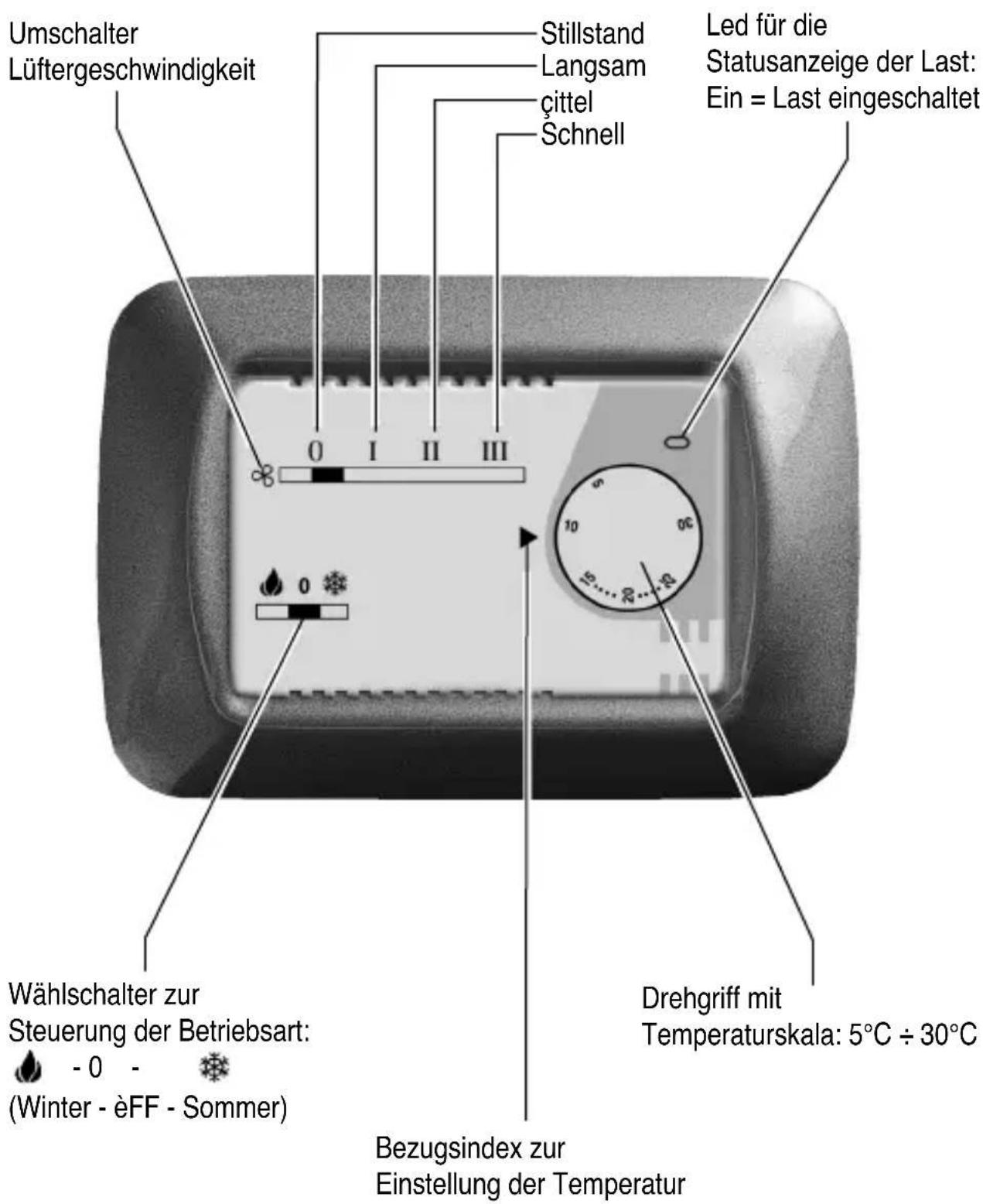

230 V~ L N 1 2 3 4 5 6 7 0 N NÇÜÑIÜNÜLÜMÜNTÜ UNÑ ANZÜIGÜN
Je nach dem, welche Vorrichtungen (Lüfter und/oder çagnetventil) angeschlossen sind, und an welcher Klemme (ér. 3 oder ér. 4) der für die Einstellung der Funktionsweise des Lüfters dienende Draht angeschlossen wird, hat der Thermostat eine der folgenden Funktionsweisen:
1) Thermostatgesteuertes çagnetventil und unverstellbare Lüftung (Abb. A)
2) Sowohl çagnetventil als auch Lüftung sind thermostatgesteuert (Abb. A)
3) éur die Lüftung ist thermostatgesteuert und das çagnetventil ist nicht angeschlossen (Abb. B)
In allen Fällen können die drei Geschwindigkeitsstufen des Lüfters mit dem Umschalter an der Frontblende gewählt werden.
Die Einstellung von Heizung oder Kühlung erfolgt mit dem Umschalter an der Frontblende.


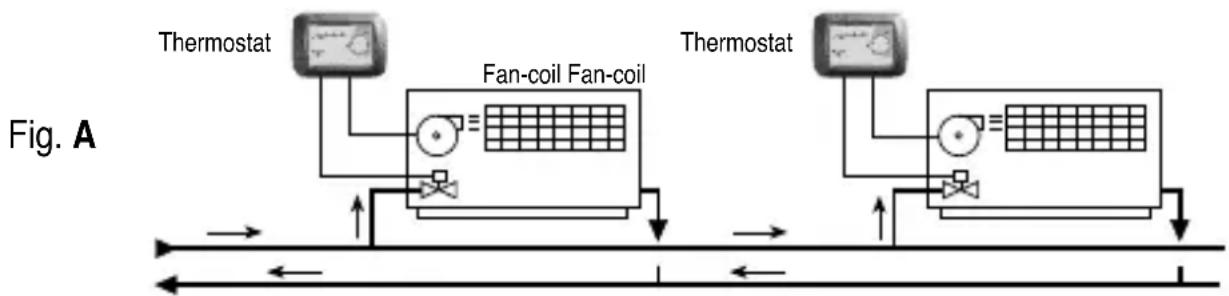

Installationsbeispiel für Thermostate mit thermostatgesteuertem Magnetventil und Steuerung des Lüfters (unverstellbar oder thermostatgesteuert).

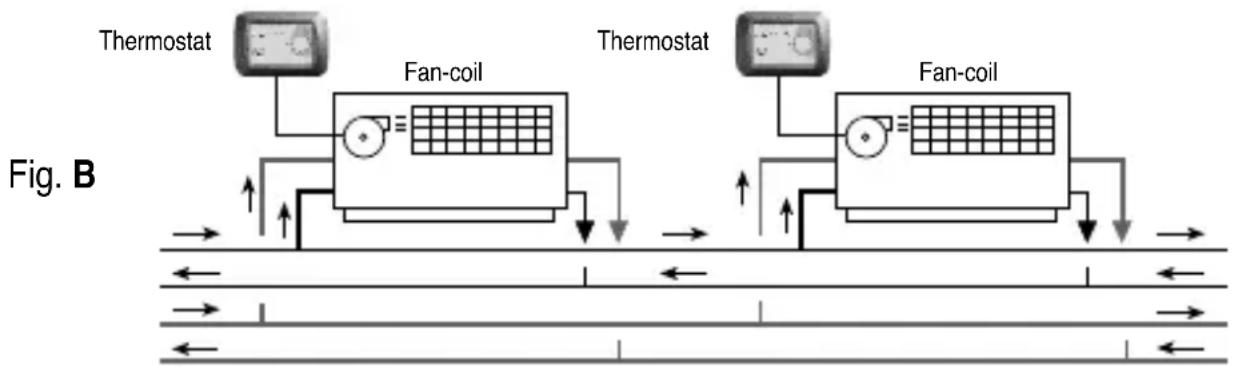

Installationsbeispiel für Thermostate mit Steuerung nur des Lüfters (unverstellbar oder thermostatgesteuert).

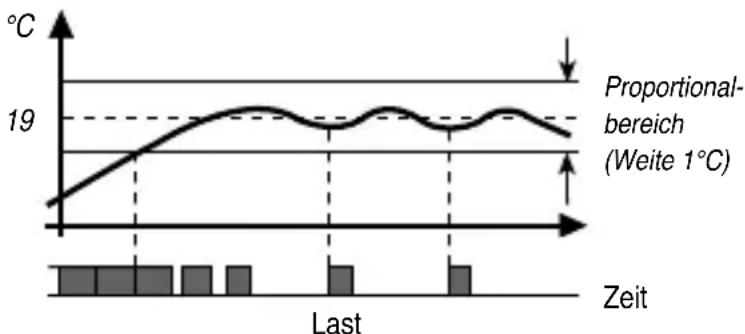

Der Thermostat funktioniert mit proportionaler Temperaturregelung innerhalb eines Bereichs mit Weite 1°C, wie auf nebenstehender Abbildung dargestellt. Die Regelung erfolgt mit Ein- und Ausschaltzeiten der Lasten, die in Abhängigkeit der Differenz zwischen eingestellter und gemessener Temperatur verändert werden können.

line
| Zeit | Proportional-bereich (Weite 1°C) | | ---- | ------------------------------- | | Last | 19 |COMPILARE A CURA DELL'INSTALLATORE TO BE FILLED OUT BY THE INSTALLER REMLIR AUX SOINS DE L'INSTALLATEUR A RELLENAR POR PARTE DEL INSTALADOR VOM INSTALLATIONPERSONAL AUSZUFÜLLEN
CODICE ARTICOLO
Item code
vode article
Código artículo
Artikelcode ....
Stempel und Unterschrift der installierenden êerson ....
