| Produkttyp | Raumthermostat |
| Marke | Gewiss |
| Modell | GW21852 |
| Spannungsversorgung | 230 V ~ 50/60 Hz |
| Ausgangstyp | Relais mit Wechselkontakt (NO/NC) 8(2)A / 250 V~ |
| Maximaler Leiterquerschnitt an den Klemmen | 2,5 mm² |
| Schutzart | IP30 |
| Isolationsklasse | II |
| Einstellbereich | +5°C bis +30°C |
| Max. thermischer Gradient | 1K/15 min |
| Schaltdifferenz | 0,7°C |
| Messgenauigkeit | ±1°C |
| Betriebstemperaturgrenzen | 0°C bis +50°C |
| Hauptfunktionen | Sommer-/Winterumschaltung, Nachtabsenkung über Fernsteuerung (-4°C), Anzeige Last ein/aus |
| Empfohlene Installation | Höhe 1,50-1,70 m über dem Boden, entfernt von Wärmequellen, Türen oder Fenstern |
| Elektrischer Anschluss | Klemmen 4 (L), 5 (N), 1 (gemeinsam), 2 (Schließer), 6-7 (Fernsteuereingang) |
| Konformität | EMV EN55014-1/2, EN61000-3-2/3, LVD EN60730-1/2-9 (Richtlinien 89/336/EWG - 73/23/EWG) |
| Trennungsart | 1B / Elektronisch |
| Verschmutzung | Normal |
Häufig gestellte Fragen - GW21852 Gewiss
Benutzerfragen zu GW21852 Gewiss
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch GW21852 - Gewiss und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GW21852 von der Marke Gewiss.
BEDIENUNGSANLEITUNG GW21852 Gewiss
LVD EN60730-1 EN60730-2-9
Elektronischer Thermostat sommer/winter
ACHTUNG - WICHTIG
- Wir beglückwūnschen Sie zur Wahl eines Gewiss-Produktes.
Die Produkte von Gewiss werden unter Verwendung von Qualitätsmaterialien mit größter Sorgfalt hergestellt und garantierten ange Lebensdauer bei stets optimalen Leistungen. - Die folgende Anleitung liefert wichtige Information zu Installation und Betrieb und mussPTR aufmerksam gelesen werden. Der éonteur wird gebeten, dem Benutzer die Betriebsanleitung auszuhändigen undihn aufzufordern, von denen Inhalt Kenntnis zunehmen.
Die Produkte aus dem System-Programm müssen gemäß der eormen HD384 - IEC 364 für Haushaltsgeräte u. ä. in staubfrei Räumen installiert werden, die keinen besonderen Schutz gegenüber eindringendes Wasser erfordern. - Im Falle von Defekten und/oder Funktionstörungen wenden Sie sich)):
-itte an einen autorisierten Techniker oder den technischen Kundendienst (SAT) der Fa. GEWISS.
INHALTSVERZEICHNIS
Seite
- ALLGEMEINE CHARACTERISTIKEN DES PRODUKTES
- Funktionen 36
- INSTALLATIONSANLEITUNG
- Anwendungslogik 37
-Elektrische Anschlusse 38
BETRIEBSANLEITUNG
-Bedienelemente und Anzeigen 40

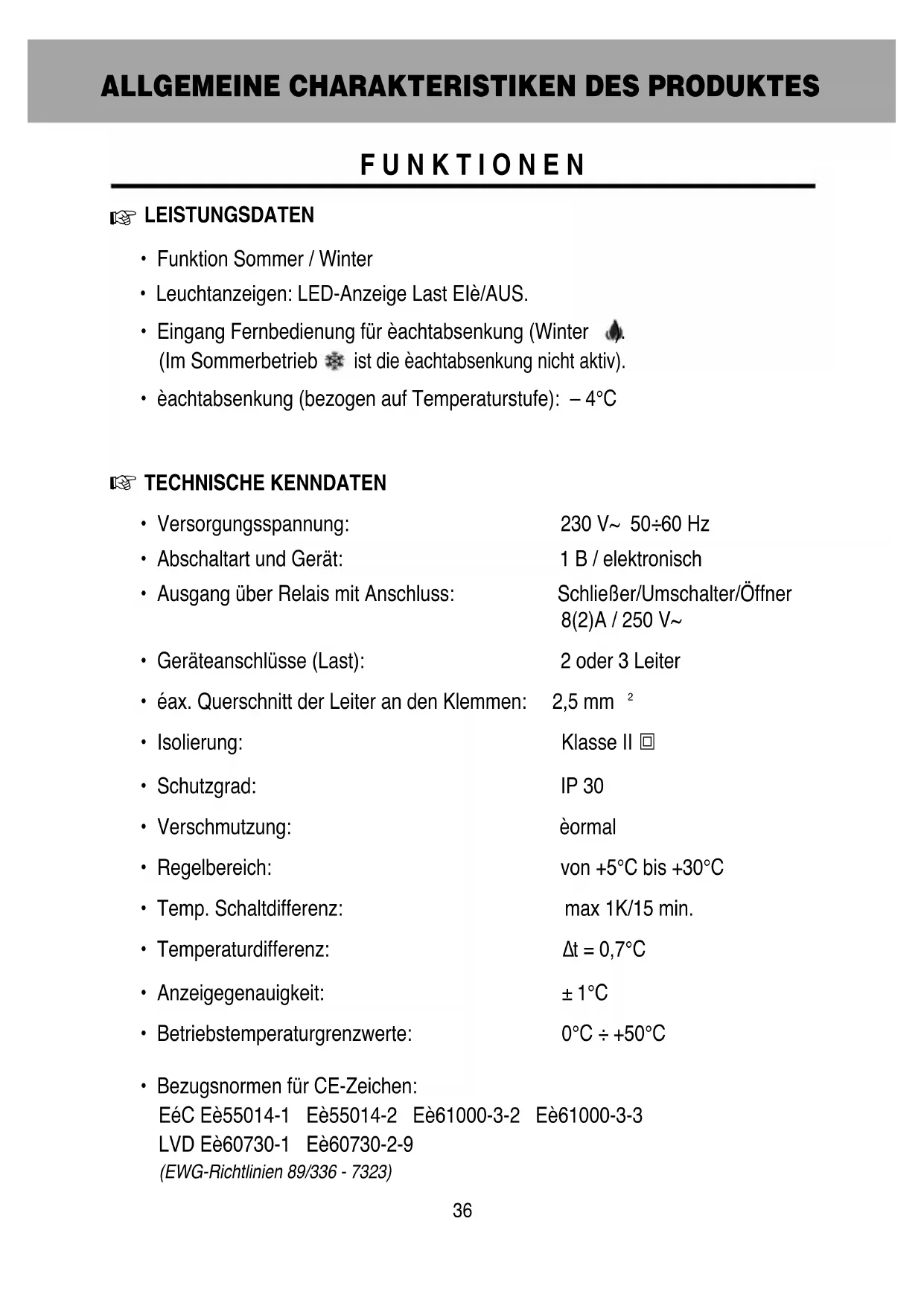

FUNKTIONEN

LEISTUNGSDATEN
- Funktion Sommer / Winter
Leuchtanzeigen: LED-Anzeige Last Elè/AUS. - Eingang Fernbedienung für eachtabsenkung (Winter (Im Sommerbetrieb ist die eachtabsenkung nicht aktiv).
- échtabsenkung (bezogen auf Temperaturstufe): -4°C

TECHNISCHE KENNDATEN
- Versorgungsspannung: 230V 50÷ 60Hz
Abschaltart und Gerät: 1 B / elektronisch
Ausgang über Relais mit Anschluss: Schließer/Umschalter/Öffner 8(2)A / 250 V~
Geräteanschluss (Last): 2 oder 3 Leiter
éax. Querschnitt der Leiter an den Klemmen: 2,5 mm
Isolierung: Klasse II - Schutzgrad: IP 30
- Verschmutzung: ènormal
- Regelbereich: von +5^ bis +30^
- Temp. Schaltdifferenz: max 1K/15 min.
- Temperaturdifferenz: t = 0,7^
Anzeigegenauigkeit: ±1°C - Betriebstemperaturgrenzwerte: 0^ ÷ +50^
- Bezugsnormen für CE-Zeichen:
EéC Eè55014-1 Eè55014-2 Eè61000-3-2 Eè61000-3-3
LVD Eè60730-1 Eè60730-2-9
(EWG-Richtlinien 89/336 - 7323)
INSTALLATIONSANLEITUNG

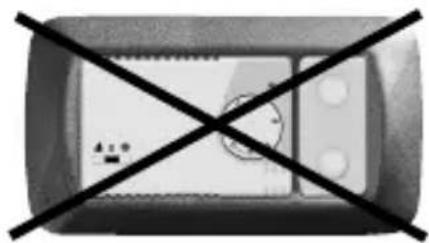

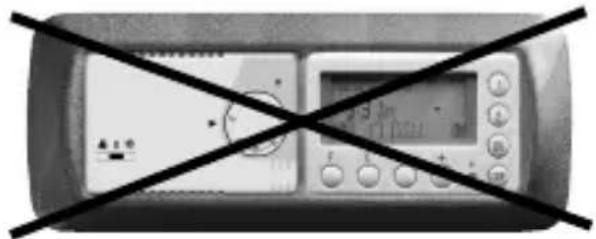

ANWENDUNGSLOGIK

OK

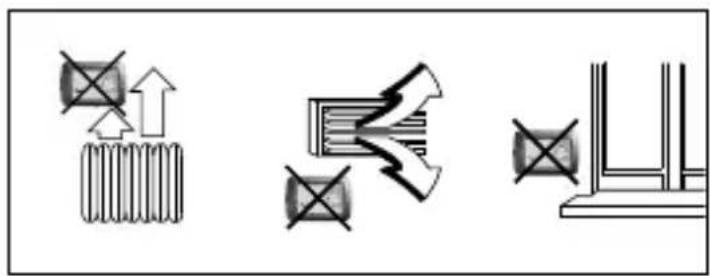

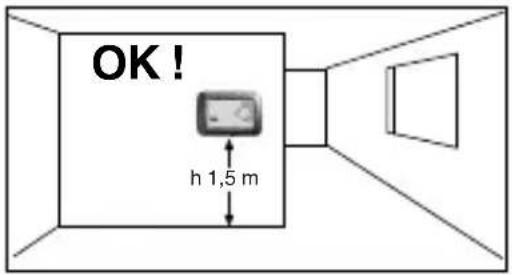

Hinweise zur Anbringung:
Der Thermostat in einer Höhe von 1,50 ÷ 1,70 m über dem Boden in sicherem Abstand von Wärmequellen, Luftzug oder Fenstern installieren.

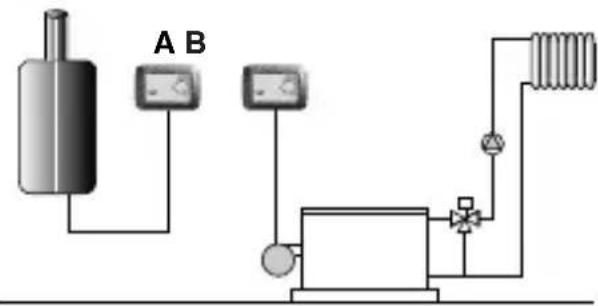

Heizungsanlagen mit Thermostat zur Steuerung von:
A Wandbefestigten Heizkesseln
B Brennern
C Umwälzpumpen

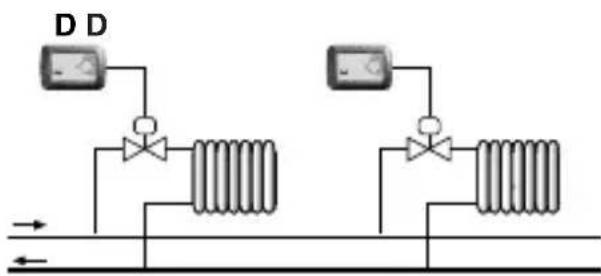

D Bereichsventilen
N.B.: Die in der folgenden Dokumentation dargestellen Beispiele dieren nur zur Orientierung.
Wichtig: Installation und elektrischer Anschluss der Vorrichtungen und Geräte mösen von qualifiziertem Fachpersonal nach den geltenden Vorschriften und Gesetzen ausgeführten werden. Der Hersteller übernimmt keinerlei Haftung für die Verwendung von Produkten, die speziellen Umwelt- und/oder Installationsvorschriften unterliegen; dies liegt im Verantwortungsbereich des Installateurs und Goes zu dessen Lasten.
Achtung: Vor der Installation des Geräts eetzspannung abschalten.
Bei abgeschalteter eetzspannung:
Die Versorgungsleiter an die Klemmen er. 4 (Phase) und er. 5 (eutralleiter) anschließen.
Die Leiter des Geräts, das gesteuert werden soll, an folgende Klemmen anschließen:
n^1 = gemeinsamer Leiter
n^2 = SchlieB
n^3 = O fffer
Bei hohen induktiven Lasten (Pumpen und é Magnetventile) sollte ein RC-Filter parallel zur Last angeschlossen werden.

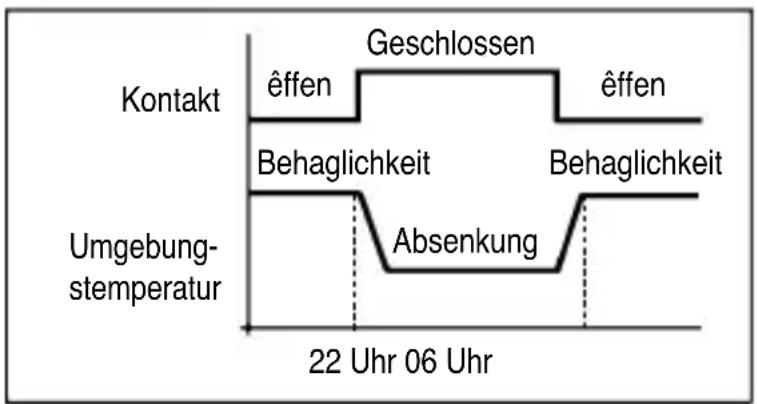

Fernanwahl der "behaglichen" oder "abgesenkten" Temperatur
Wenn die "behagliche" oder "abgesenkte" Temperatur ferngesteuert angewählt werden soll, ist der Außenkontakt an die Klemmen er. 6 und er. 7 des Thermostats anzuschreiben.

"Behagliche" Temperatur = Außenkontakt offen
"Abgesenkte" Temperatur = Außenkontakt geschlossen
Bei der Anzahl der "abgesenkten" Temperatur erfolgt eine Absenkung von 4^ gegenüber dem vorgegebenen Wert.
ELEKTRISCHE ANSCHLUSSE

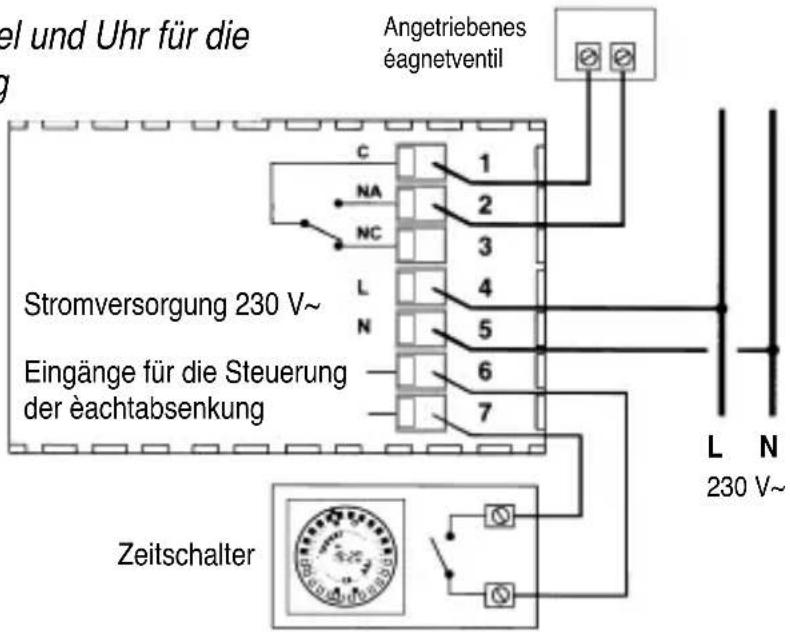

Anschlussbeispel an Heizkessel und Uhr für die Steuerung der Nachtabsenkung

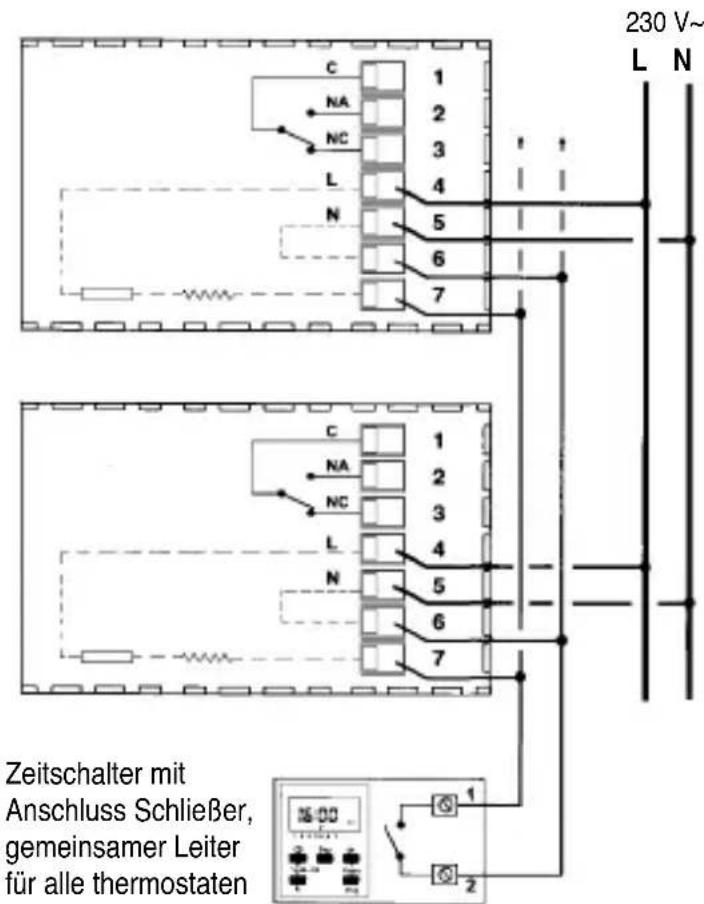

Mehrfachinstallationen
Bei eehrfachinstallationen (z.B. Buros, Schulen, Wohnungen, usw.), wo die èachtabsenkung zentral über eine Uhr gesteuert wird, müssen ergänzend zu den oben genommen Hinweisen unbedingt folgende Anweisungen berücksichtigt werden:
1) Stromversorgung 230V~
Klemme 4: Anschluss an eetz (230V~)
Klemme 5: Anschluss an eeutraleiter (ritorno)
N.B.: Üblicherweise werden in den Stromnetzen für Privathaushalte die Farben "braun" für die Phase und "blau" für den eeutralleiter (Rückleitung) verwendet.
2) Anschlüsse für die Steuerung der Nachtabsenkung
Alle Klemmen 6: Parallel an Ausgang 2 der Uhr anschließen. Alle Klemmen 7: Parallel an Ausgang 1 der Uhr anschließen.

BEDIENELEMENTE UND ANZEIGEN

COMPILARE A CURA DELL'INSTALLATORE TO BE FILLED OUT BY THE INSTALLER REMPLIR AUX SOINS DE L'INSTALLATEUR A RELLENAR POR PARTE DEL INSTALADOR VOM INSTALLATIONPERSONAL AuszufülLEN
CODICE ARTICOLO
Item code
wode article
Códio articulo
Artikelcode
Stempel und Unterschrift der installierenden Person
