| Produkttyp | Elektrischer Thermostat Sommer/Winter |
| Marke | Gewiss |
| Modell | GW20852 |
| Stromversorgung | 230 V~ 50/60 Hz |
| Ausgangstyp | Relais mit Wechselkontakt 8(2)A / 250 V~ |
| Anschluss | 2 oder 3 Leiter |
| Maximaler Leitungsquerschnitt | 2,5 mm² |
| Isolationsklasse | Klasse II |
| Schutzgrad | IP30 |
| Einstellbereich | +5°C bis +30°C |
| Temperaturgradient | max. 1K/15 Min. |
| Schaltdifferenz | 0,7°C |
| Ablesegenauigkeit | ±1°C |
| Betriebstemperatur | 0°C bis +50°C |
| Hauptfunktionen | Sommer-/Winterschaltung, Nachtabsenkung (-4°C), Lastanzeige (LED) |
| Lastanzeige | Leuchtdiode (leuchtend = Last aktiviert) |
| Fernbedienungseingang | Ja (Klemmen 6 und 7) für Nachtabsenkung |
| Installation | Empfohlene Höhe 1,50-1,70 m, fern von Wärmequellen |
| Wartung und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden. |
| Sicherheit | Installation durch qualifiziertes Personal, Spannungsfrei schalten vor Eingriffen, Einhaltung der CE-Richtlinien (EMV und NSV) |
| Ersatzteile und Reparierbarkeit | Kontaktieren Sie den GEWISS-Kundendienst (SAT) |
| Normen | EMC EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3; LVD EN60730-1, EN60730-2-9 |
| Trennungsart | 1 B / Elektronik |
Häufig gestellte Fragen - GW20852 Gewiss
Benutzerfragen zu GW20852 Gewiss
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch GW20852 - Gewiss und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GW20852 von der Marke Gewiss.
BEDIENUNGSANLEITUNG GW20852 Gewiss
Elektronischer Thermostat sommer/winter
ACHTUNG - WICHTIG
- Wir beglückwünschen Sie zur Wahl eines Gewiss-Produktes.
Die Produkte von Gewiss werden unter Verwendung von Qualitätsmaterialien mit größter Sorgfalt hergestellt und garantieren lange Lebensdauer bei stets optimalen Leistungen. - Die folgende Anleitung liefert wichtige Information zu Installation und Betrieb und muss daher aufmerksam gelesen werden. Der éonteur wird gebeten, dem Benutzer die Betriebsanleitung auszuhändigen und ihn aufzufordern, von deren Inhalt Kenntnis zu nehmen.
- Die Produkte aus dem System-Programm müssen gemäß der èormen HD384 - IEC 364 für Haushaltsgeräte u. ä. in staubfreien Räumen installiert werden, die keinen besonderen Schutz gegen eindringendes Wasser erfordern.
- Im Falle von Defekten und/oder Funktionsstörungen wenden Sie sich bitte an einen autorisierten Techniker oder den technischen Kundendienst (SAT) der Fa. GEWISS.
INHALTSVERZEICHNIS
Seite
- ALLGEMEINE CHARAKTERISTIKEN DES PRODUKTES
- Funktionen 36
• INSTALLATIONSANLEITUNG
- Anwendungslogik 37
- Elektrische Anschlüsse 38
• BETRIEBSANLEITUNG
- Bedienelemente und Anzeigen 40

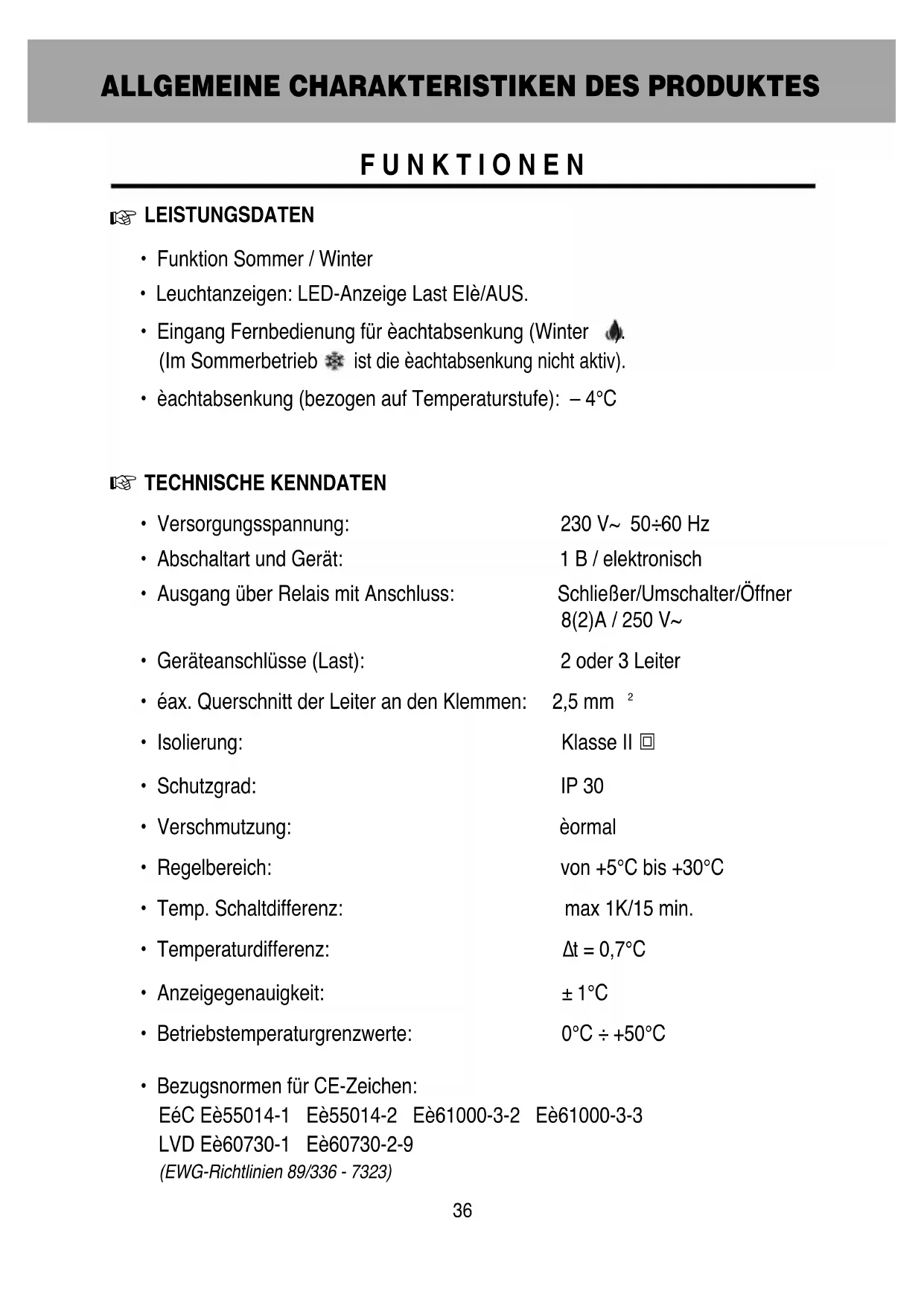

FUNKTIONEN

LEISTUNGSDATEN
- Funktion Sommer / Winter
- Leuchtanzeigen: LED-Anzeige Last Elè/AUS.
- Eingang Fernbedienung für èachtabsenkung (Winter 🍷. (Im Sommerbetrieb ✉ ist die èachtabsenkung nicht aktiv).
- èachtabsenkung (bezogen auf Temperaturstufe): -4^

TECHNISCHE KENNDATEN
- Versorgungsspannung: 230 V\~ 50÷60 Hz
- Abschaltart und Gerät: 1 B / elektronisch
- Ausgang über Relais mit Anschluss: Schließer/Umschalter/Öffner 8(2)A / 250 V\~
- Geräteanschlüsse (Last): 2 oder 3 Leiter
- éax. Querschnitt der Leiter an den Klemmen: 2,5 mm ^2
- Isolierung: Klasse II
• Schutzgrad: IP 30 - Verschmutzung: èormal
- Regelbereich: von +5°C bis +30°C
• Temp. Schaltdifferenz: max 1K/15 min. - Temperaturdifferenz: t = 0,7^
- Anzeigegenauigkeit: ± 1^
- Betriebstemperaturgrenzwerte: 0^ ÷ +50^
- Bezugsnormen für CE-Zeichen: EéC Eè55014-1 Eè55014-2 Eè61000-3-2 Eè61000-3-3 LVD Eè60730-1 Eè60730-2-9 (EWG-Richtlinien 89/336 - 7323)
INSTALLATIONSANLEITUNG

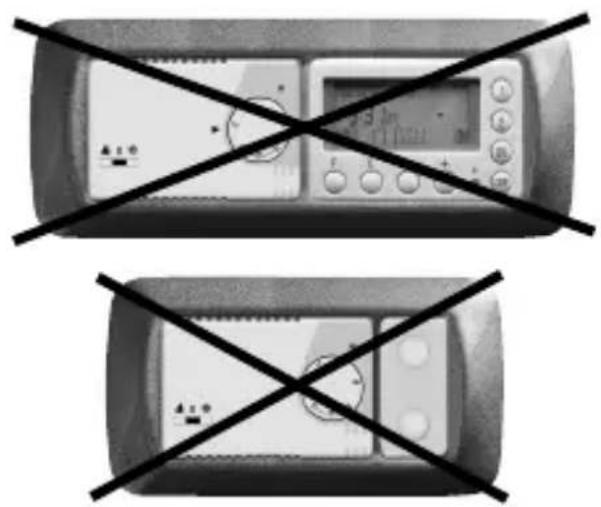

ANWENDUNGSLOGIK


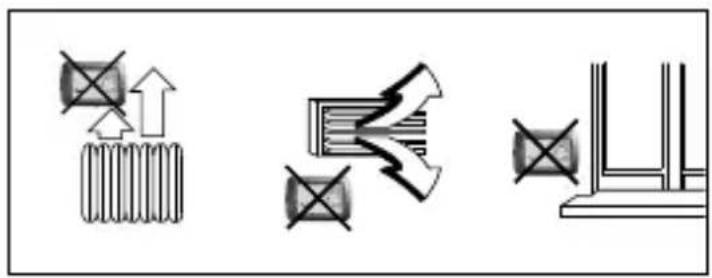

Hinweise zur Anbringung:

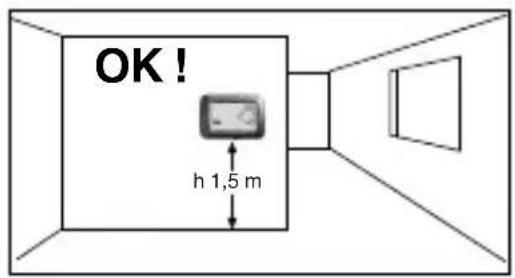

Der Thermostat in einer Höhe von 1,50 ÷ 1,70 m über dem Boden in sicherem Abstand von Wärmequellen, Luftzug oder Fenstern installieren.
Heizungsanlagen mit Thermostat zur Steuerung von:
A Wandbefestigten Heizkesseln
B Brennern
C Umwälzpumpen
D Bereichsventilen
N.B.: Die in der folgenden Dokumentation dargestellten Beispiele dienen nur zur Orientierung.
Wichtig: Installation und elektrischer Anschluss der Vorrichtungen und Geräte müssen von qualifiziertem Fachpersonal nach den geltenden Vorschriften und Gesetzen ausgeführt werden. Der Hersteller übernimmt keinerlei Haftung für die Verwendung von Produkten, die speziellen Umwelt- und/oder Installationsvorschriften unterliegen; dies liegt im Verantwortungsbereich des Installateurs und geht zu dessen Lasten.
Achtung: Vor der Installation des Geräts èetzspannung abschalten.
Bei abgeschalteter èetzspannung:
Die Versorgungsleiter an die Klemmen èr. 4 (Phase) und èr. 5 (èeutralleiter) anschließen.
Die Leiter des Geräts, das gesteuert werden soll, an folgende Klemmen anschließen:
n° 1 = gemeinsamer Leiter
n° 2 = Schließer
n° 3 = Öffner
Bei hohen induktiven Lasten (Pumpen und éagnetventile) sollte ein RC-Filter parallel zur Last angeschlossen werden.

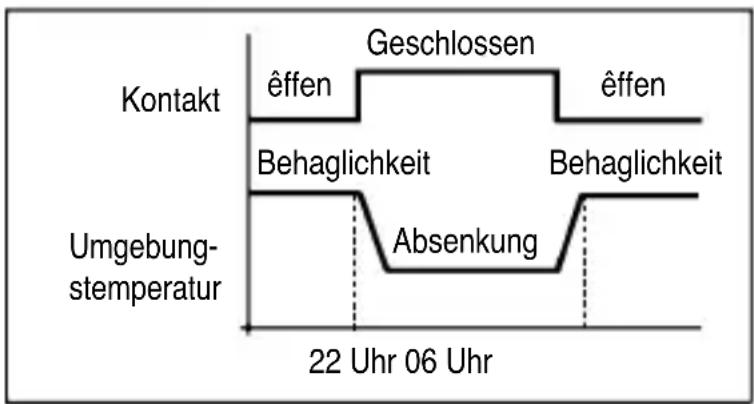

Fernanwahl der "behaglichen" oder "abgesenkten" Temperatur
Wenn die "behagliche" oder "abgesenkte" Temperatur ferngesteuert angewählt werden soll, ist der Außenkontakt an die Klemmen èr. 6 und èr. 7 des Thermostats anzuschließen.

other
| Phase | Description | | ------------------ | --------------------- | | Geschlossen | Eventually labeled 'Geschlossen' | | Behaglichkeit | Eventually labeled 'Geschlossen' | | Absenkung | Eventually labeled 'Absenkung' | | Behaglichkeit | Eventually labeled 'Behaglichkeit' | | Umgebungstemperatur | Unlabeled (implied) |"Behagliche" Temperatur = Außenkontakt offen
"Abgesenkte" Temperatur = Außenkontakt geschlossen
Bei der Anwahl der "abgesenkten" Temperatur erfolgt eine Absenkung von 4°C gegenüber dem vorgegebenen Wert.

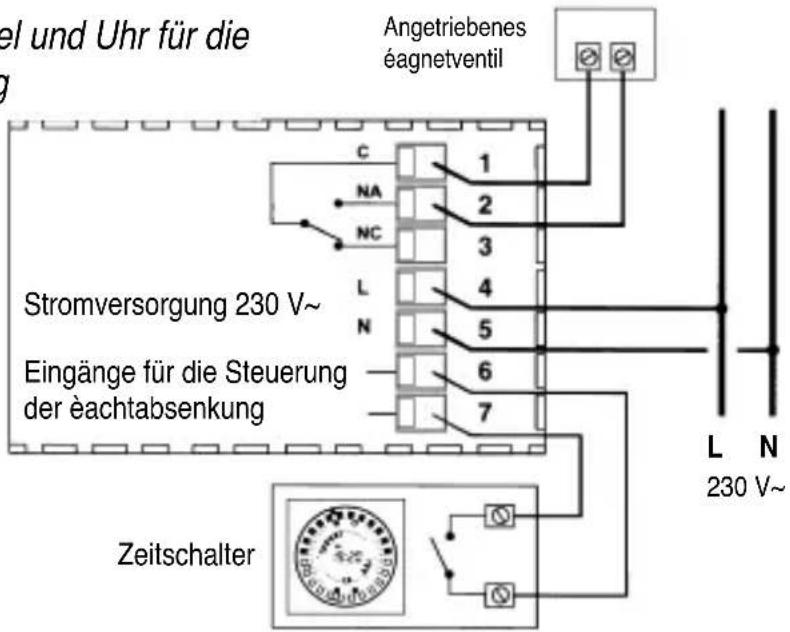

ELEKTRISCHE ANSCHLÜSSE
Anschlussbeispiel an Heizkessel und Uhr für die Steuerung der Nachtabsenkung


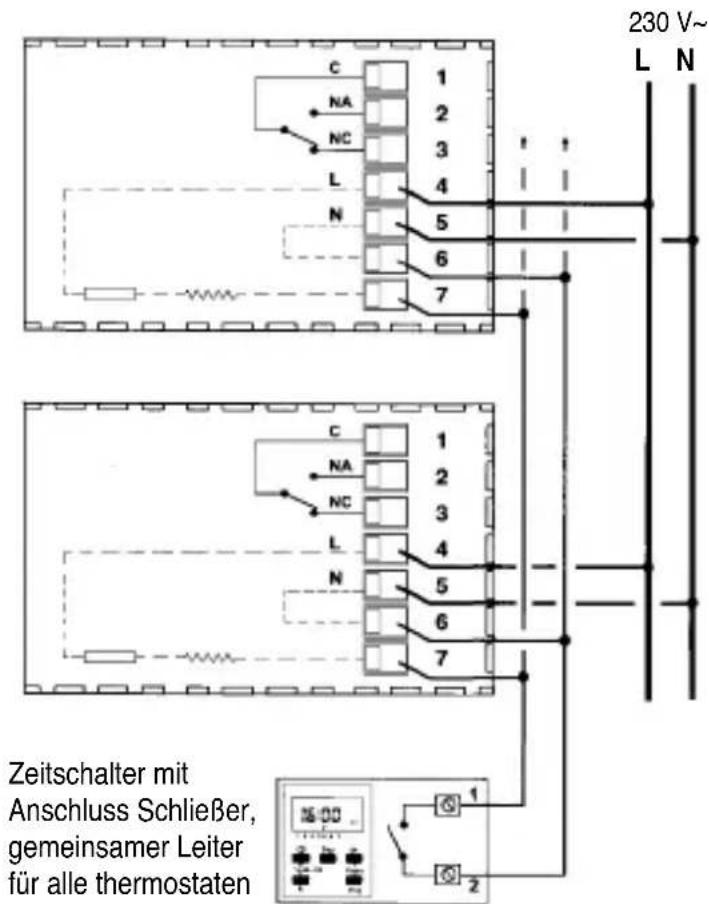

Bei éehrfachinstallationen (z.B. Büros, Schulen, Wohnungen, usw.), wo die èachtabsenkung zentral über eine Uhr gesteuert wird, müssen ergänzend zu den oben genannten Hinweisen unbedingt folgende Anweisungen berücksichtigt werden:
1) Stromversorgung 230V\~
Klemme 4: Anschluss an èetz (230V\~)
Klemme 5: Anschluss an èeutralleiter (ritorno)
N.B.: Üblicherweise werden in den Stromnetzen für Privathaushalte die Farben "braun" für die Phase und "blau" für den èeutralleiter (Rückleitung) verwendet.
2) Anschlüsse für die Steuerung der Nachabsenkung
Alle Klemmen 6: Parallel an Ausgang 2 der Uhr anschließen.
Alle Klemmen 7: Parallel an Ausgang 1 der Uhr anschließen.


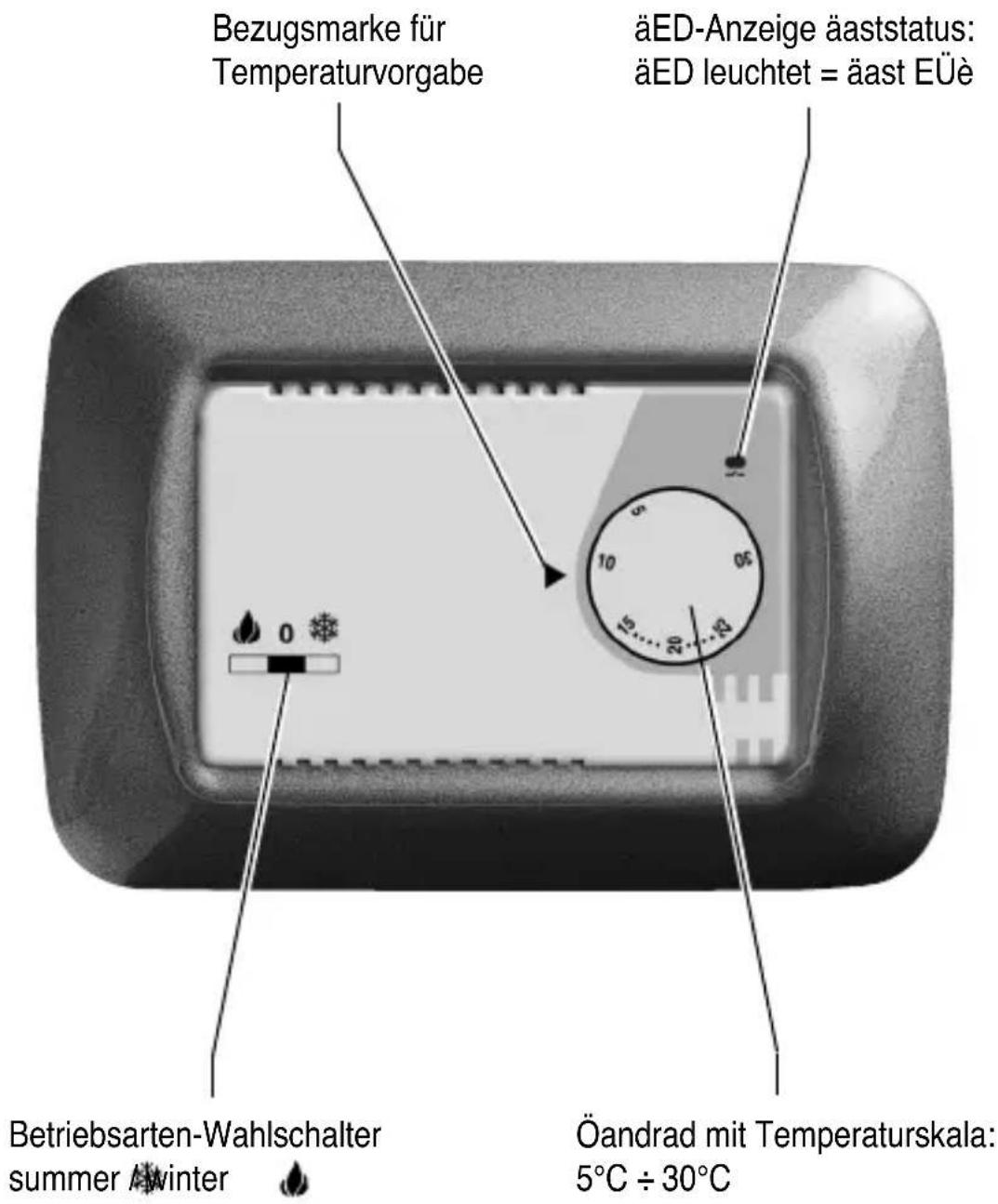

230 V~ L N C 1 2 3 4 5 6 7 N C 1 2 3 4 5 6 7 N NC L Zeitschalter mit Anschluss Schließer, gemeinsamer Leiter für alle thermostatenBEDIENELEMENTE UND ANZEIGEN
CODICE ARTICOLO
Item code
wode article
Código artículo
Artikelcode ....
Stempel und Unterschrift der installierenden Person ....
