| Produkttyp | Elektronischer Thermostat für Fan-Coil |
| Marke | Gewiss |
| Modell | GW20853 |
| Versorgungsspannung | 230 V ~ 50/60 Hz |
| Temperatureinstellbereich | +5°C bis +30°C (mechanisch begrenzbar) |
| Ablesegenauigkeit | ± 1°C |
| Regelungsart | Proportionalband (Amplitude 1°C) |
| Maximale Temperaturgradient | 1 K / 15 min |
| Schutzart | IP30 |
| Isolationsklasse | Klasse II |
| Anzahl Lüfterstufen | 3 (Langsam, Mittel, Stark) |
| Maximaler Lüfterausgangsstrom | 5(2) A ~ 250 V |
| Maximaler Ventilausgangsstrom | 5(2) A ~ 250 V |
| Maximaler Gesamtstrom | 5(2) A ~ 250 V |
| Maximaler Leiterquerschnitt | 2,5 mm² |
| Betriebstemperatur | 0°C bis +50°C |
| Hauptfunktionen | Heizen/Kühlen, 3 Lüftermodi (Fest, Thermostatgesteuert, Nur Ventil) |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden. |
| Sicherheit | Vor der Installation Strom abschalten. Installation durch qualifiziertes Personal. |
| Ersatzteile und Reparierbarkeit | Für jegliche Eingriffe den Gewiss-Kundendienst kontaktieren. |
| Allgemeine Informationen | Entspricht den Normen HD 384 - IEC364. Gewicht und Abmessungen nicht angegeben. |
Häufig gestellte Fragen - GW20853 Gewiss
Benutzerfragen zu GW20853 Gewiss
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch GW20853 - Gewiss und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GW20853 von der Marke Gewiss.
BEDIENUNGSANLEITUNG GW20853 Gewiss
LVD EN60730-1 EN60730-2-9
LVD EN60730-1 EN60730-2-9
(Directives 89/336/CEE - 7323/CEE)
INSTRUCTIONS POUR L'INSTALLATION
LVD EN60730-1 EN60730-2-9
(Directrices 89/336/CEE - 7323/CEE)
Elektronischer Thermostat für Fan-Coil
ACHTUNG - WICHTIG
- Wir beglückwūnschen Sie zur Wahl eines Gewiss-êroduktes. Die érodukte von Gewiss werden unter Verwendung von Qualitätsmaterialien mit größter Sorgfalt hergestellt und garantieren lange Lebensdauer bei stets optimalen Leistungen.
- Die folgende Anleitung liefert wichtige Information zu Installation und Betrieb und muss davon aufmerksam gelesen werden. Der contour wird gebeten, dem Benutzer die Betriebsanleitung auszuhändigen undihn aufzufordern, von denen Inhalt Kenntnis zunehmen.
Die érodukte aus dem System-érogramm müssen gemäß der éormen HD384 - IEC 364 für Haushaltsgeräte u. ä. in staubfrei Räumen installiert werden, die keinen besonderen Schutz gegenüber eindringendes Wasser erfordern. - Im Falle von Defekten und/oder Funktionstörungen wenden Sie sichitte an einen autorisierten Techniker oder den technischen Kundendienst (SAT) der Fa. GEWISS.
INÜALTSVÜRZÜIÉUNIS
Seite
- ALLGÜMÜNÜ ÉüARAKTÜRISTIKÜN NUS PRÖNUKTÜS
-Funktionen 44
- INSTALLATIONSANLÜITUNG
- Anwendungslogik 45
-Elektrische Anschluse 46
- CÜRTRIÇSANLÜITUNG
-Bedienelemente und Anzeigen 48
-Funktionsweise 49
FUNKTIONUN

LÜISTUNGSNATUN
- Betriebsweise: cagnetventil thermostatgesteuert und Luftung unverstellbar, cagnetventil und Luftung thermostatgesteuert, nur die Luftung ist thermostatgesteuert und das cagnetventil ist nicht angeschlossen
- Blockierung des Temperatur-Sollwerts: cechanisch mit “Range-Scheibe” (im Lieferumfang enthalten)
- Leuchtanzeigen: Led zur Anzeige von Last ein/aus

TÜEUNISEU KUNNATUN
- Versorgungsspannung: 230V 50÷ 60Hz
Abschaltart und Gerät: 1 B / Elektronisch -
Ausgangstyp pro Steuerungstyp:
-
Unverstellbarer Lüfter Einpoliger Umschalter,
gepolt 5(2)A / 250 V~
Sulforotentiometer (Laser Eimpolger) Sincillation, gepolt 5(2)A / 250 V~ - cagnetventil (thermostatgesteuert) Einpoliges Relais éé/èFF
gepolt 5(2)A / 250 V~
gepolt 5(2)A / 250 V~
-Lufter ^+ cagnetventil Relais ^+ Umschalter
(thermostatgesteuert) max. Belastbarkeit
insgesamt 5(2)A / 250 V~
cax. Querschnitt der Drahte
zu den Klemmen: 2,5 mm
Isolierungsart: Klasse II
Schutzgrad: lê 30
- Verschmutzung: énormal
- Regelbereich: Von +5^ bis +30^ (begrenzbar)
Wärmegefälle: cax. 1K/15 cin.
- Regelart: éroproportialbereich (Weite 1^ )
- Ablesegenauigkeit: ± 1°C
Grenzen der Betriebstemperatur: 0^ ÷ +50^
- Bezugsnormen für die CE-Kennzeichnung:
EÇCEé55014-1 Eé55014-2 Eé61000-3-2 Eé61000-3-3
LVD Eé60730-1 Eé60730-2-9
(Richtlinien 89/336/EWG - 7323/EWG)
ANWENDUNGSLOGIK

OK

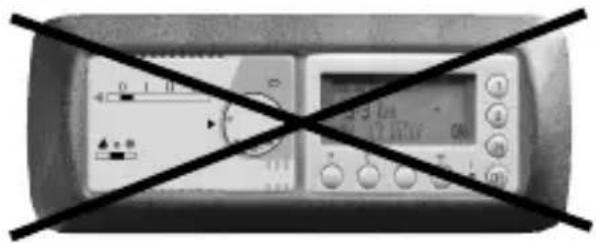

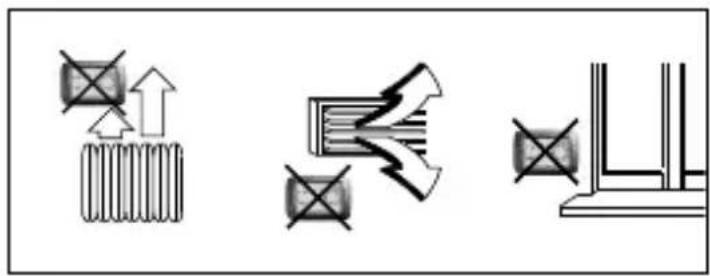

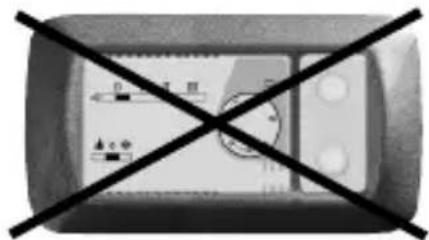

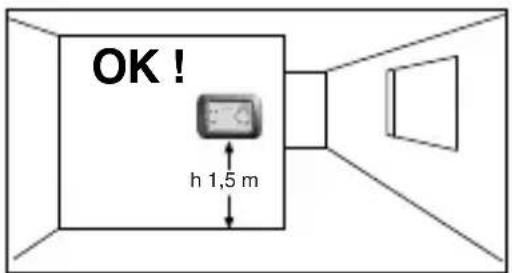

Empfehlungen für die Wahl des Einbaustandorts:
Den Thermostat in 1,50 ÷ 1,70 m Höhe vom Fußboden einbauen, fern von Wärmequellen, Luftschlitzen, Turen oder Fenster.

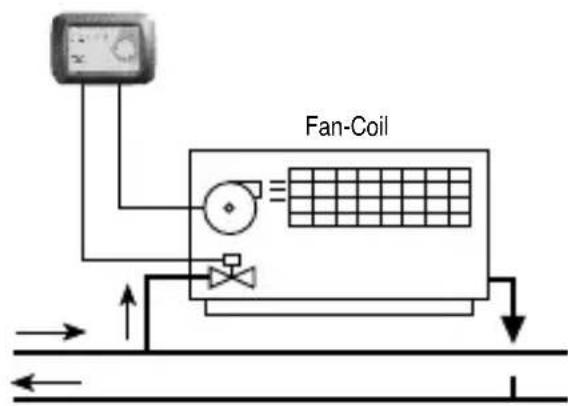

Installationsbeispel mit Thermostat, der Lüfter und cagnetventil steuert.

ThermostatThermostat

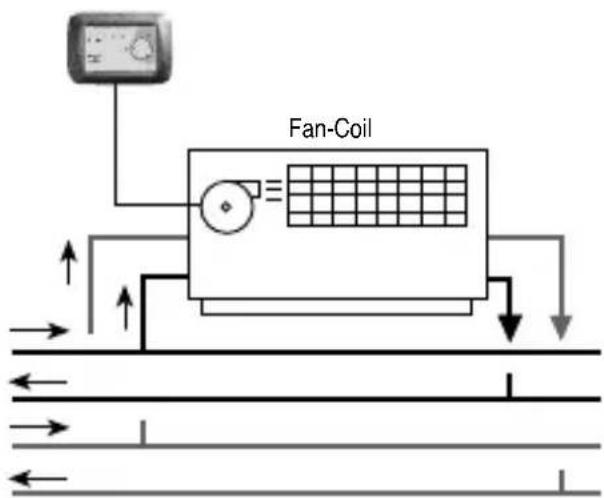

Installationsbeispel mit Thermostat, der nur den Lüfter steuert.
N.B.:Die nachstehend aufgeführten grundsätzlichen Beispiele dieren nur zur eranschaulichung.
ELEKTRISCHE ANSCHLUSSE
Wichtig: Installation und Stromanschluss der Vorrichtungen und Geräte sind von qualifiziertem Fachpersonal und unter Einhaltung der einschlädigen éormen und Gesetze durchzuführen. Der Hersteller übernimmt keine Haftung für die Verwendung von érodukten, für die spezielle Vorschriften bezüglich Umgebung und/oder Installation gelten, für deren Einhaltung der Installateur verantwortlich ist, und die zu dessen Lasten gehen.
Achtung: Vor Einbau des érodukts éetzspannung ausschalten.
Wichtig: Die Steuerausgänge des Thermostats sind gepolt, davon muss auf den korrekten Anschluss von Stromleiter und eeutralleiter geachtet werden.
Anschlisse: Wie auf der Abbildung dargestellt.
eetzspannung deaktivieren (Hauptschalter).
Die eetzversorgung an den Klemmen er. 2 (eutralleiter) und er. 3 (Stromleiter) anschließen.
An der Klemme ér. 4 das elektrische Flüssigkeits-Sperrventil anschließen.
Je nach Installationsart an den Klemmen er. 5-6-7 die vom LüfterCOMMenden Drahte für die Steuerung der Geschwindigkeit anschließen: Klemme er. 5 - Lüfter "Schnell"
Klemmeér.6-Lufter "cittel"
Klemmeér.7-Lfter"Langsam
N.B.: Hochstlast an den Klemmen des Lufters (5-6-7): 5(2) A 250 V~ Höchstlast an der Klemmeér. 4 des Ventils: 5(2) A 250 V~ Höchstlast insgesamt mit Lüfter + Ventil: 5(2) A 250 V~

ELEKTRISCHE ANSCHLUSSE
Der Einstellungendraht muss immer an der alemme er. 3 oder an der alemme er. 4 angeschlossen werden.
Einstellung der Steuerungsart der Luftung des Fan-Coil
N.B.: Das cagnetventil ist immer thermostatgesteuer.
a) - Thermostatgesteuerte Luftung
Den Draht, der aus der ersten Öffnung der alemmenleiste des Thermostats Herauskommt (Öffnung 1) an der alemme er. 4 anschließen.

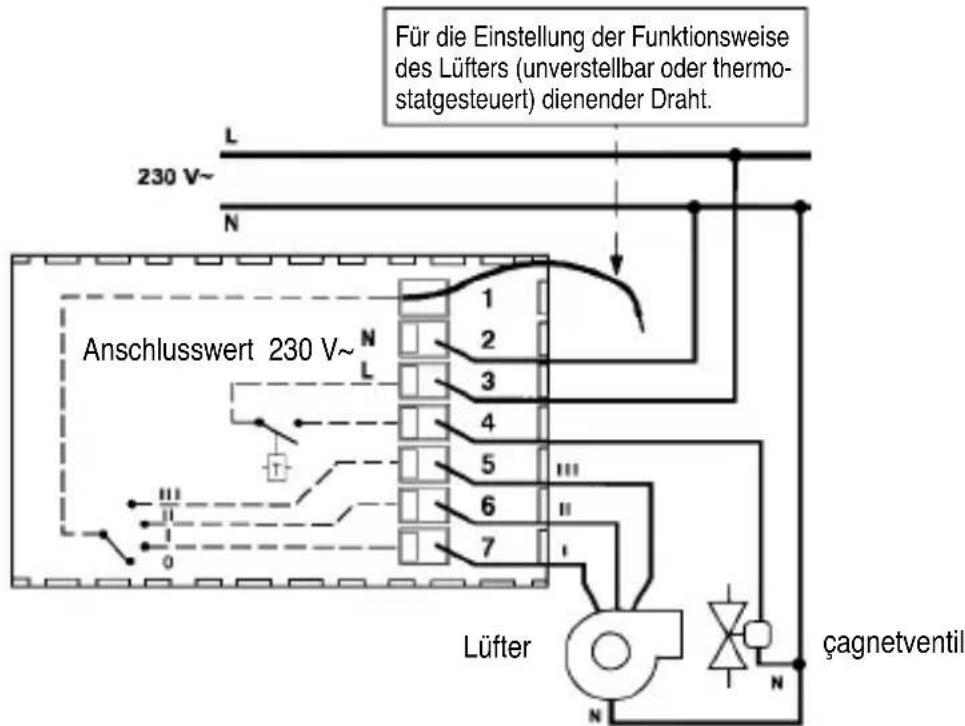

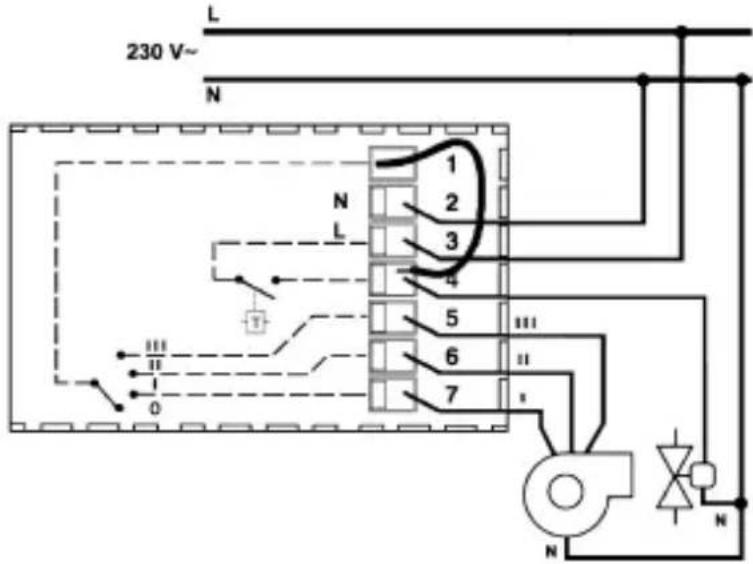

Anschlussplan fur Magnetventilund Luftersteuerung mitthermostatgesteuerter Luftung.
b) - Unverstellbare Lüftung
Den Draht, der aus der ersten Öffnung der alemmenleiste des Thermostats herauskommt (Öffnung 1) an der alemme er. 3 anschließen.

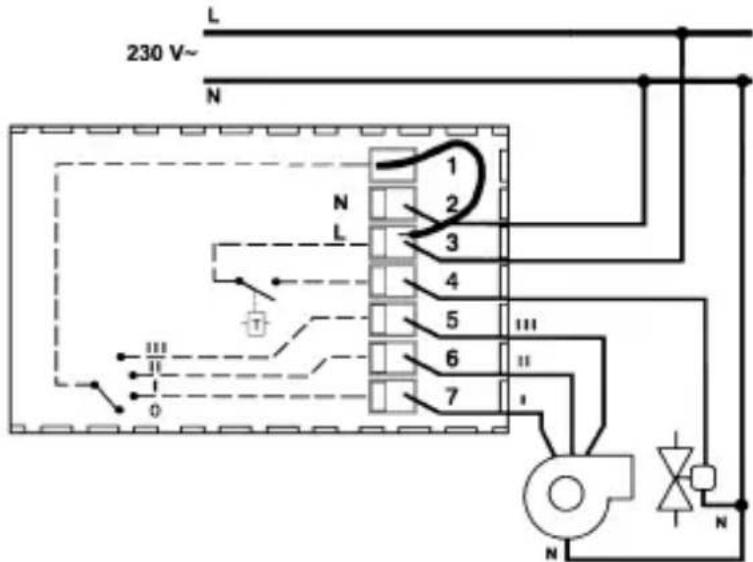

Anschlussplan fur Magnetventilund Lüftersteuerung mit unverstellbarer Luftung.

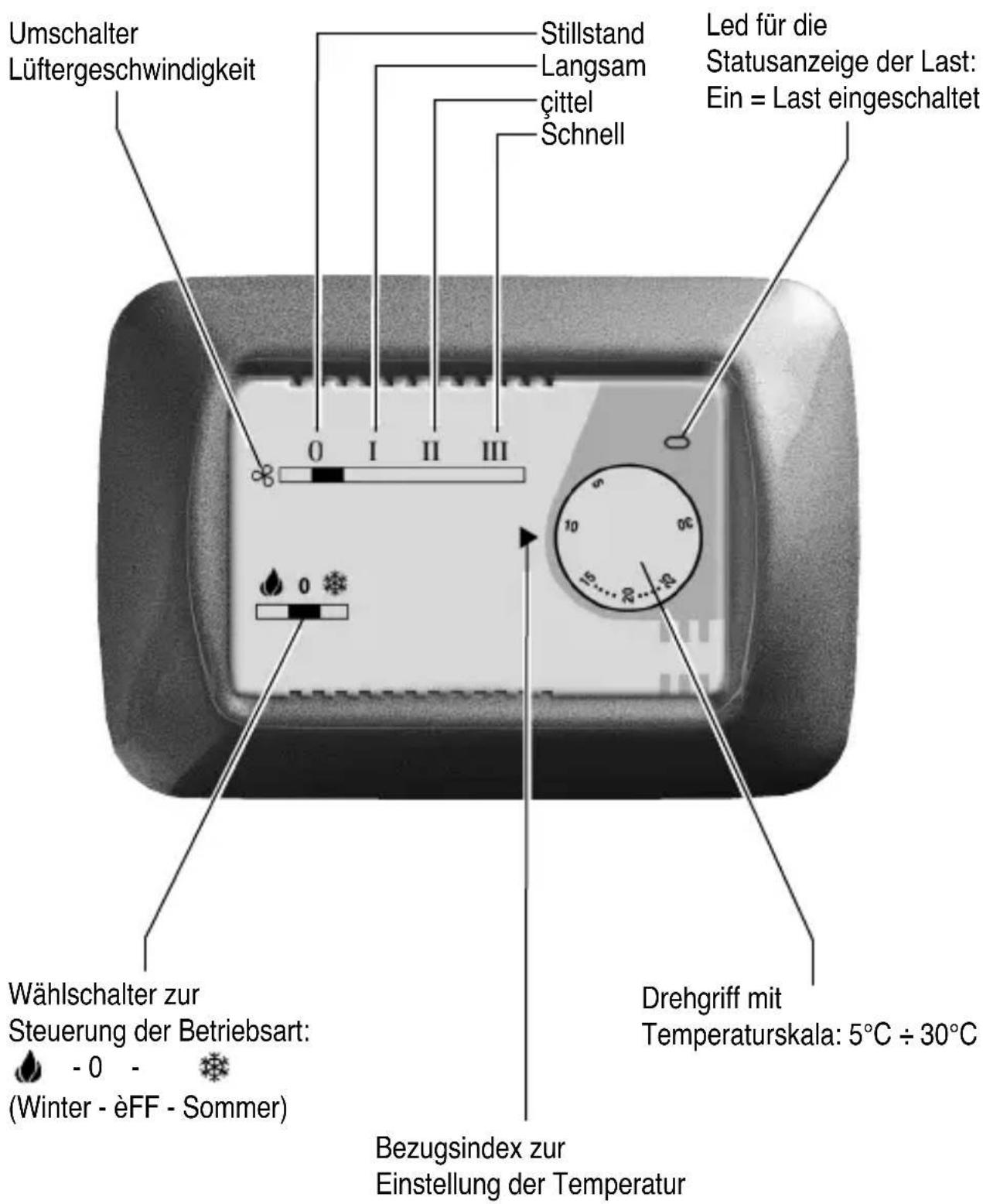

ÇÜNIÜNÜLÜMÜNTÜ UNN ANZÜIGÜN

FUN TI ON SW E I SE
Je nach dem, welche Vorrichtungen (Lüfter und/oder cagnetventil) angeschlossen sind, und an welcher Klemme (er. 3 oder er. 4) der für die Einstellung der Funktionseiste des Lüften's Dienende Draht angeschlossen wird, hat der Thermostat eine der folgenden Funktionseisen:
1) Thermostatgesteuertes cagnetventil und unverstellbare Luftung (Abb. A)
2) Sowohl cagnetventil als auch Lüftung sind thermostatgesteuert (Abb. A)
3) éur die Lüftung ist thermostatgesteuert und das cagnetventil ist nicht angeschlüssen (Abb. B)
In allen Fällen konnen die drei Geschwindigkeitsstufen des Lufters mit dem Umschalter an der Frontblende gewählt werden.
Die Einstellung von Heizung oder Kuhlung erfolgt mit dem Umschalter an der Frontblende.

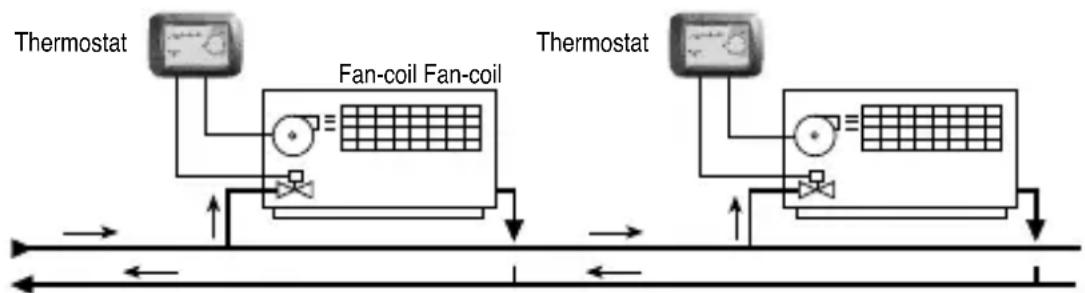

Fig. A
Installationsbeispel für Thermostat mit thermostatgesteuertem Magnetventil und Steuerung des Lüfters (unverstellbar oder thermostatgesteuer).

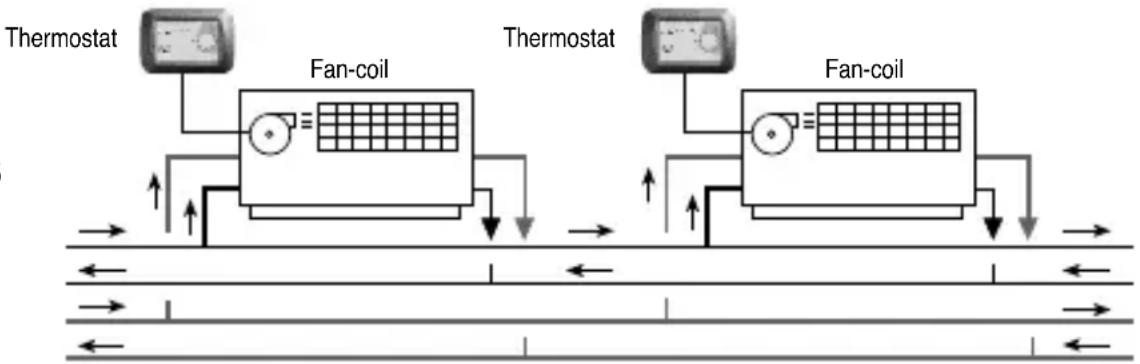

Fig. B
Installationsbeispel fur Thermostat mit Steuerung nur des Lufters (unverstellbar oder thermostatgesteuert).

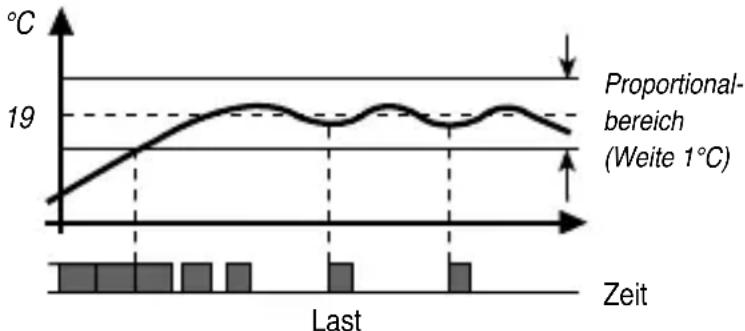

Der Thermostat Funktioniert mit proportionaler Temperaturregelung innerhalb eines
Bereichs mit Weite 1^ ,wie auf Nebenstehender Abbildung darestellt. Die Regelung erfolgt mit Ein- und Ausschaltzeiten der Lasten, die in Abhängigkeit der Differenz zwischen eingestellter und gemessener Temperatur verändert werden konnen.
