Marque	Kenwood
Modèle	KS1300HT
Type de produit	Système de haut-parleurs (enceintes avant, centrale et surround)
Configuration	5.0 canaux (2 avant, 1 centrale, 2 surround)
Système acoustique	Bass-Reflex
Type de haut-parleur	70 mm cône
Impédance nominale	8 Ω
Puissance d'entrée de crête	120 W
Sensibilité (enceinte avant/centrale)	84 dB/W/m
Sensibilité (enceinte surround)	83 dB/W/m
Réponse en fréquence	140 Hz – 20 000 Hz
Blindage magnétique	Oui (enceintes avant et centrale)
Dimensions enceinte avant (L × H × P)	91 × 180 × 93 mm
Dimensions enceinte centrale (L × H × P)	180 × 91 × 93 mm
Dimensions enceinte surround (L × H × P)	91 × 180 × 93 mm
Poids enceinte avant	0,6 kg
Poids enceinte centrale	0,6 kg
Poids enceinte surround	0,5 kg
Alimentation	Passive (via amplificateur externe)
Méthodes de montage	Sur étagère, mural (vis), support optionnel SR-8000 (avant/surround), applique commerciale (avant)
Entretien	Nettoyer avec un chiffon sec et propre ; ne pas utiliser de solvants
Consignes de sécurité	Éviter eau, humidité, chaleur ; ne pas modifier ; débrancher en cas d'odeur anormale
Accessoires inclus	Câbles d'enceinte (rouge 4 m, blanc 4 m, bleu 8 m, gris 8 m, vert 3 m), 20 coussins
Information DEEE	Ne pas jeter avec les ordures ménagères ; recycler dans un point de collecte adapté

FOIRE AUX QUESTIONS - KS1300HT KENWOOD

Comment positionner les enceintes pour un son surround optimal ?

Placez les enceintes avant de chaque côté du téléviseur, dirigées vers la zone d'écoute. L'enceinte centrale doit être placée au-dessus ou en dessous du téléviseur, inclinée vers les auditeurs. Les enceintes surround doivent être installées sur les côtés ou légèrement derrière la zone d'écoute, à hauteur d'oreille ou plus haut.

Puis-je installer les enceintes près d'un téléviseur ?

Oui, les enceintes avant et centrale sont blindées magnétiquement. Si des déformations de couleur apparaissent, éteignez le téléviseur pendant 15 à 30 minutes puis rallumez-le. Si le problème persiste, éloignez les enceintes.

Comment monter les enceintes au mur ?

Pour les enceintes avant et surround : vissez une vis dans le mur en laissant dépasser 8-10 mm, puis accrochez l'enceinte par l'orifice supérieur. Pour l'enceinte centrale : vissez deux vis espacées de 96 mm, laissez dépasser 8-10 mm, puis accrochez l'enceinte par les deux orifices. Assurez-vous que le mur supporte le poids (0,6 kg pour avant/centrale, 0,5 kg pour surround).

Quels sont les accessoires inclus ?

Câbles d'enceinte : rouge (4 m), blanc (4 m), bleu (8 m), gris (8 m), vert (3 m). 20 coussins antidérapants et amortisseurs de vibrations.

Quelle est l'impédance des enceintes ?

L'impédance nominale est de 8 Ω pour toutes les enceintes. Vérifiez que votre amplificateur peut fonctionner avec cette impédance.

Comment connecter les enceintes à l'amplificateur ?

Coupez l'alimentation de l'amplificateur. Reliez chaque câble d'enceinte à la borne de couleur correspondante (rouge, blanc, bleu, gris, vert) sur l'amplificateur. Respectez la polarité (+/-) et ne court-circuitez pas les fils.

Comment nettoyer les enceintes ?

Utilisez un chiffon propre et sec. N'utilisez jamais de solvants volatils comme l'alcool, le diluant, l'essence ou la benzine.

Que faire en cas d'odeur anormale ou de fumée ?

Coupez immédiatement l'alimentation de l'amplificateur et débranchez les câbles. Contactez votre revendeur ou un centre de service agréé.

Puis-je utiliser ces enceintes avec tout amplificateur ?

Assurez-vous que votre amplificateur supporte une impédance de 8 Ω. La puissance de crête des enceintes est de 120 W, ne dépassez pas cette limite pour éviter tout dommage.

Comment éliminer cet appareil en fin de vie ?

Ne jetez pas les enceintes avec les ordures ménagères. Conformément à la directive DEEE, déposez-les dans un point de collecte sélective pour le recyclage des équipements électriques et électroniques.

MODE D'EMPLOI KS1300HT KENWOOD

Nous vous remercions d'avoir bien voulu intégrer nos enceintes à votre chaîne. Kenwood a la certitude que ce choix vous réserve des années de plaisir musical. Prenez le temps de lire attentivement ce livret. Il vous permettra d'obtenir le meilleur de ces enceintes.

Pour votre référence

Inscrivez le numéro de série, que vous trouverez à l'arrière de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numéros de modèle et de série au cas où vous devriez faire appel à votre concessionnaire pour des renseignements ou réparations de cet appareil.

Le modèle KS-1300HT comprend les enceintes avant, l'enceinte centrale et les enceintes surround.

KS-1300HT Numéro de série

CONSIGNES DE SÉCURITÉ IMPORTANTES

Attention: Lire attentivement ce qui suit pour votre sécurité

1. Etouffement – Après avoir retiré l'appareil du sac de polyéthylène, bien placer ce dernier hors de la portée des enfants. S'ils jouent avec ce sac, un risque d'étouffement est possible.
2. Eau et humidité – Ne pas poser un récipient contenant de l'eau (vase, cuvette, etc.) sur cet appareil. Eviter également d'installer l'appareil dans un endroit exposé l'humidité

3. Chaleur – Ne pas installer cet appareil à proximité d'une source de chaleur comme un appareil de chauffage ou à un endroit directement exposé au soleil.

4. Modification – Ne pas tenter d'ouvrir l'appareil, ni de le modifi er car cela pourrait être à l'origine d'un incendie ou d'une anomalie de fonctionnement.

5. Nettoyage – Ne pas utiliser de solvants volatiles tels que de l'alcool, du diluant à peinture, de l'essence ou de la benzine, etc., pour nettoyer le coff ret. Utiliser un chiff on propre et sec.
6. Odeur anormale – Si une odeur anormale ou une fumée sort de l'appareil, couper immédiatement l'alimentation et débrancher le cordon d'alimentation. Contacter votre concessionnaire ou une centre de service le plus proche.

Installation

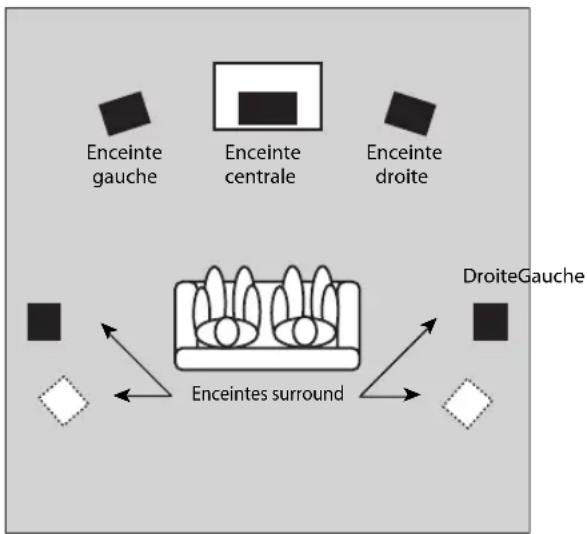

Positionnement pour obtenir un son surround optimal

Ce système d'enceintes vous permet d'obtenir un son surround complet. Cependant, pour pouvoir bénéficier de tous les effets du champ sonore surround, il convient de placer les enceintes comme indiqué ci-dessous.

• Placer les enceintes gauche et droite des côtés opposés de votre téléviseur. Diriger les enceintes vers la zone d'écoute pour augmenter l'effet stéréo.
• Placez l'enceinte centrale sur le centre entre les enceintes gauches et droits d'avant. Incliner l'enceinte vers le haut ou vers le bas afin de la tourner directement vers la zone d'écoute.
• Placer les enceintes surround aussi haut que possible, directement sur les côtés de la zone d'écoute ou légèrement derrière celle-ci. Régler leur angle d'orientation afin de les diriger directement vers les auditeurs.

Utilisation des enceintes à proximité d'un téléviseur (Enceinte avant, Enceinte centrale)

Les enceintes avant et centrales sont équipées de blindage magnétique et peuvent dès lors être installées à proximité d'un téléviseur. Ne pas oublier cependant que, si vous les placez trop près d'un téléviseur, elles peuvent parfois provoquer une déformation dans la réception des couleurs. Si cela devait être votre cas, mettre le téléviseur sous tension et vérifier si la reproduction des couleurs est normale. Si les couleurs sont déformées, mettre le téléviseur hors tension pendant 15 à 30 minutes puis le remettre sous tension et vérifier. (Cela permet aux circuits de démagnétisation du téléviseur de corriger le champ magnétique des enceintes). Si les couleurs sont toujours déformées, éloigner les enceintes du téléviseur.

Méthodes d'installation

Sur le bureau ou une étagère

Placez les enceintes sur le bureau, une étagère ou une surface plate similaire.

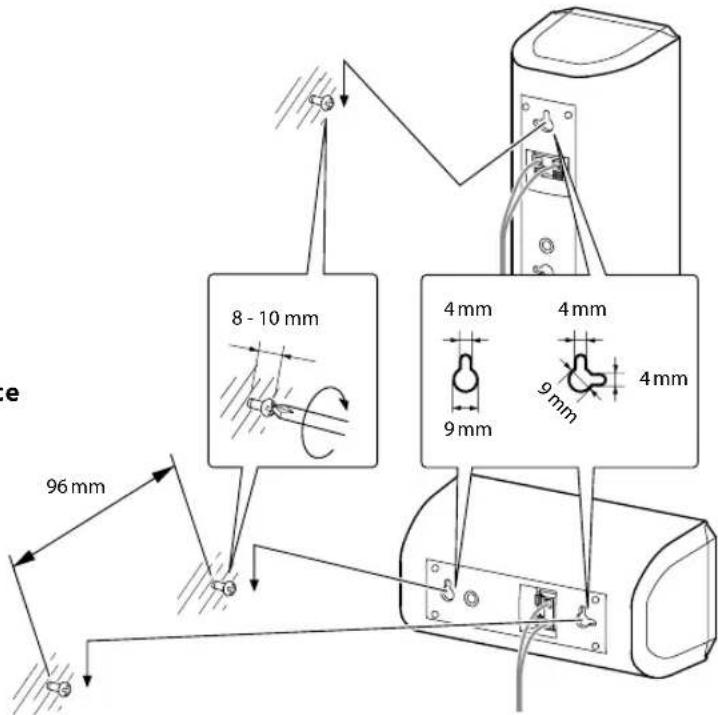

Accrochées à un mur

Les enceintes possèdent des découpes pour le montage mural. Les enceintes avant et surround peuvent être suspendus verticalement au mur ; L'enceinte centrale s'accroche horizontalement.

■ Enceinte avant, Enceinte surround

1. Visser une seule vis dans le mur à l'emplacement souhaité. La visser à moitié en la laissant dépasser de 8 à 10 mm de la surface du mur.

2. Suspendre l'enceinte en posant l'orifice de montage supérieur (situé en haut, à l'arrière de l'enceinte) sur la partie saillante de la vis. Vérifier si l'enceinte est bien accrochée et si elle tient fermement.

■ Enceinte centrale

1. Visser deux vis dans le mur, à 96 mm de distance l'une de l'autre, en prenant bien soin de les placer à l'horizontale. Les visser à moitié en les laissant dépasser de 8 à 10 mm de la surface du mur.

2. Suspendre l'enceinte en posant les deux orifices de montage (situés à l'arrière de l'enceinte) sur la partie saillante des vis. Vérifier si l'enceinte est bien accrochée et si elle tient fermement.

Diverses méthodes de montage

■ Sur le support optionnel Kenwood (SR-8000) (enceintes avant et surround uniquement)

Cette enceinte peut être installée sur le support SR-8000 disponible en option auprès de Kenwood.

■ Sur l'applique ou le support de montage de l'enceinte en vente dans le commerce (enceintes avant uniquement)

N'importe quelle applique ou support de montage en vente dans le commerce peut aussi être utilise ( condition que l'enceinte puisse être fixée avec des vis M5 d'un pas de 60 mm et une longueur fileté Longueur filetée

effective de 10 à 13 mm). Pour les détails, référez-vous au manuel d'instructions de l'applique ou support de montage de l'enceinte.

eff ective

Vis M5

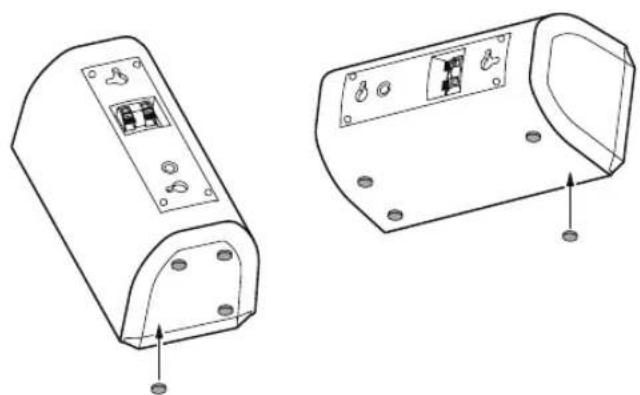

Fixation des coussins

Fixer les coussins à la base l'enceinte. Les coussins servent à empêcher l'enceinte de glisser et à amortir les vibrations.

Enceinte avant, Enceinte centrale Enceinte surround

Observez les précautions suivantes lorsque vous fixez l'enceinte au mur ou au support d'enceinte.

• S'assurer que le mur utilise est suffisamment robuste pour supporter tout le poids de l'enceinte (environ enceinte avant : 0,6 kg, enceinte centrale : 0,6 kg, enceinte surround : 0,5 kg).
• Vous devrez vous procurer la vis murale séparément.
• Choisissez une vis appropriée au mur ou au support que vous utilisez, et qui soit suffisamment longue pour être suffisamment résistante.
• Si vous avez des doutes quant à la résistance du mur, sur le type de vis à utiliser ou sur tout autre point concernant ce type d'installation, veuillez consulter un entrepreneur ou une autre personne qualifiée avant de commencer.

Toujours suivre la procédure expliquée dans le présent manuel lors de l'installation. Kenwood ne peut être tenu responsable d'aucun dégât ou dommage dû à la chute de l'enceinte suite à une installation incorrecte ou à une résistance insuffisante du support.

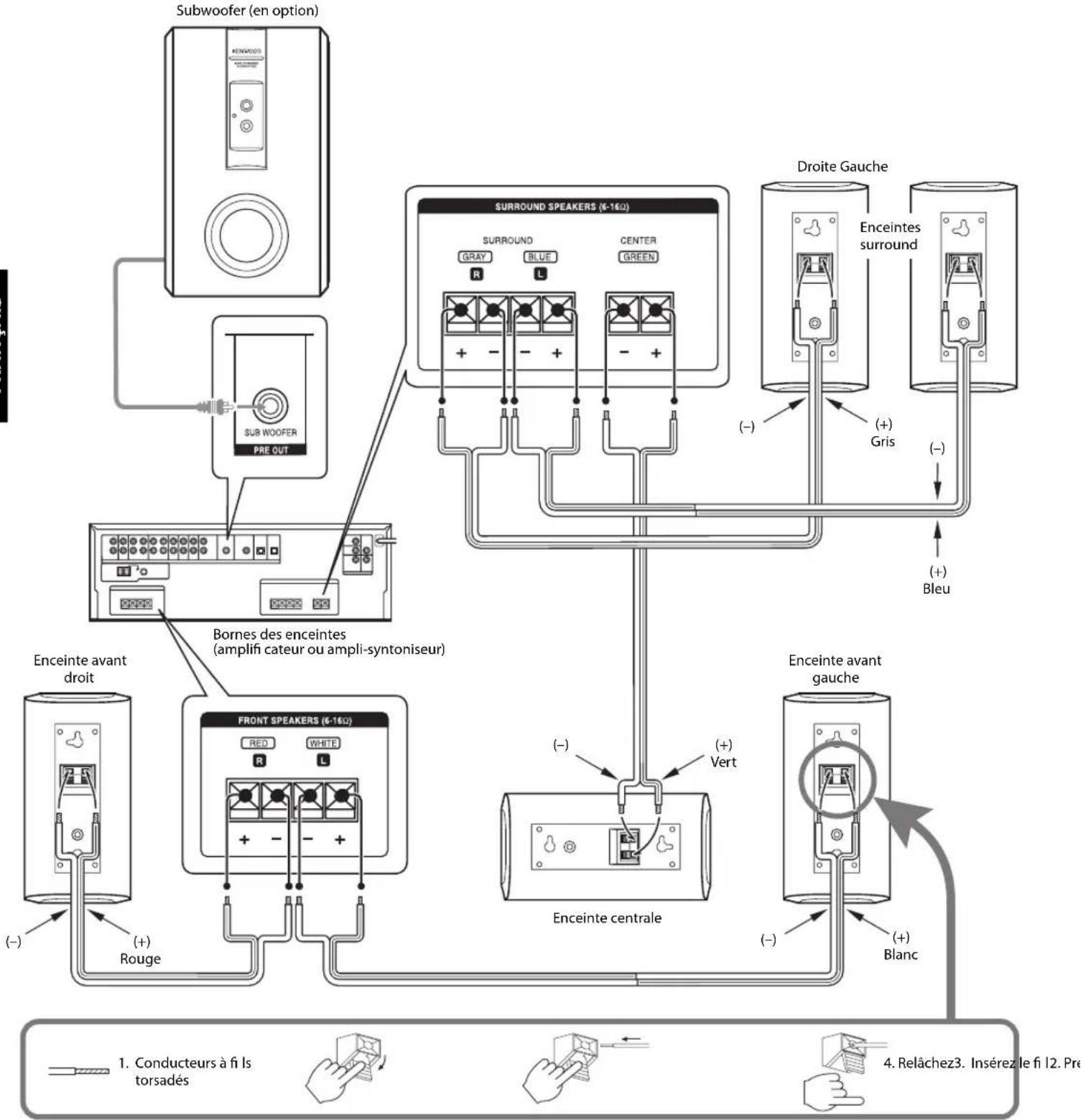

Les câbles d'enceinte et les étiquettes signalétiques du panneau arrière des enceintes sont codés de différentes couleur pour faciliter les branchements. Relier chaque câble à la borne d'enceinte de couleur correspondante, comme le montre l'illustration.

Toujours s'assurer que l'amplificateur est hors tension avant de brancher ou de débrancher les enceintes.

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#fcc,stroke:#333

Remarques:

• La puissance d'entrée en crête du système d'enceintes est indiquée dans les caractéristiques techniques. Pour éviter d'endommager les enceintes, n'utilisez jamais les enceintes à un niveau de puissance dépassant ces limites.
• Ce système d'enceintes a une impédance nominale de 8 ohms. Pour assurer un fonctionnement sûr et fiable, vérifier si votre amplificateur ou votre récepteur est capable de fonctionner avec des enceintes de 8 ohms.
• Ne jamais court-circuiter les câbles + et - des enceintes.
• Ne jamais inverser les bornes L et R ni la polarité des câbles. L'inversion gauche-droite ou de la polarité risque en effet de donner un son artificiel, mal positionné.

La conception et les caractéristiques suivantes peuvent être modifiées sans préavis.

Enceinte avant

Système .... Système de haut-parleur toutes gammes (Magnétiquement blindés)

Coffret ......Bass-Reflex

Haut-parleur 70 mm Type à cône

Impédance nominale 8 Ω

Puissance d'entrée de crête ....120 W

Sensibilité 84 dB / W à 1 m

Réponse en fréquence .... 140 Hz \~ 20.000 Hz

Dimensions

Largeur 91

Hauteur 180

Profondeur 93

Poids net 0,6 kg / unit

Enceinte centrale

Système .... Système de haut-parleur toutes gammes (Magnétiquement blindés)

Coffret ......Bass-Reflex

Haut-parleur 70 mm Type à cône

Impédance nominale 8 Ω

Puissance d'entrée de crête ....120 W

Sensibilité 84 dB / W à 1 m

Réponse en fréquence .... 140 Hz \~ 20.000 Hz

Dimensions

Largeur 180 mm

Hauteur 91 mm

Profondeur 93 mm

Poids net 0,6 kg / unit

Enceinte surround

Système ...... Système de haut-parleur toutes gammes

Coffret ....Bass-Reflex

Haut-parleur 70 mm Type à cône

Impédance nominale 8 Ω

Puissance d'entrée de crête 120 W

Sensibilité 83 dB / W à 1 m

Réponse en fréquence 140 Hz \~ 20.000 Hz

Dimensions

Largeur 91 mm

Hauteur 180 mm

Profondeur 93 mm

Poids net 0,5 kg / unit

Accessoires

Câble d'enceinte

Rouge 4 m

Blanc 4 m

Bleu 8 m

Gris 8 m

Vert 3 m

Coussin....20

mm Remarque:

mm Kenwood suivant une politique d'améliorations continues, il se peut

mm que ces caractéristiques soient modifiées sans avis préalable.

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'Union Européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (pou-belle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.
