XR1800P - Haut-parleurs KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleurs
Marque	Kenwood
Modèle	XR1800P
Utilisation	Système audio pour véhicule
Configuration	2 voies (woofer + tweeter) avec possibilité d'extension 3 voies via caisson de graves
Puissance admissible (RMS)	60 W
Puissance maximale (crête)	300 W
Impédance	4 ohms
Sensibilité	90 dB (1W/1m)
Réponse en fréquence	30 Hz - 20 kHz
Diamètre du woofer	165 mm (6,5 pouces)
Diamètre du tweeter	25 mm (1 pouce)
Atténuateur de tweeter	Oui, réglable
Circuit de protection du tweeter	Oui
Calibre de câble recommandé	12 AWG
Type de connexion	Cosses femelles (câbles non fournis)
Accessoires inclus	Vis de montage, support, notice d'utilisation
Installation	Ne pas installer en plein soleil ; sceller les orifices inutilisés
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas toucher les pièces internes ; respecter la polarité
Réparabilité	Faire appel à un professionnel agréé
Pièces détachées	Contacter le service après-vente Kenwood

FOIRE AUX QUESTIONS - XR1800P KENWOOD

Quel calibre de câble d'enceinte utiliser ?

Le calibre recommandé est 12 AWG pour des performances optimales.

Comment connecter les haut-parleurs à l'amplificateur ?

Utilisez des câbles d'enceinte terminés par des cosses femelles. Branchez la cosse sur la borne correspondante de l'ampli et de l'enceinte en respectant la polarité (+/-).

Puis-je utiliser ces enceintes comme haut-parleurs 3 voies ?

Oui, en ajoutant un caisson de graves externe. Pour cela, raccordez des condensateurs non polarisés en série (tenue en tension > 63 V, capacité < 270 µF) comme filtre passe-haut (H.P.F.).

Comment régler l'atténuateur du tweeter ?

Le niveau du tweeter peut être sélectionné à l'aide du réglage d'atténuateur situé sur l'enceinte. Ajustez selon vos préférences sonores.

Que faire si le tweeter ne produit plus de son ?

Le circuit de protection du tweeter s'active si le signal entrant est trop puissant. Réglez le volume de l'ampli sur 0 pour réinitialiser la protection. Évitez une utilisation à haute température prolongée.

Où ne pas installer les enceintes ?

N'installez pas les enceintes en plein soleil ou dans des endroits exposés à une chaleur excessive, cela pourrait endommager les composants.

Les câbles d'enceinte sont-ils fournis ?

Non, les câbles d'enceinte ne sont pas inclus. Vous devez les acheter séparément en longueur suffisante pour votre installation.

Quel type de condensateur utiliser pour le filtrage 3 voies ?

Utilisez des condensateurs non polarisés avec une tenue en tension supérieure à 63 V et une capacité inférieure à 270 µF.

Puis-je toucher les pièces internes des enceintes ?

Non, ne touchez pas les pièces internes pour éviter tout risque de choc électrique et de dommage.

Comment entretenir les haut-parleurs ?

Nettoyez régulièrement la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

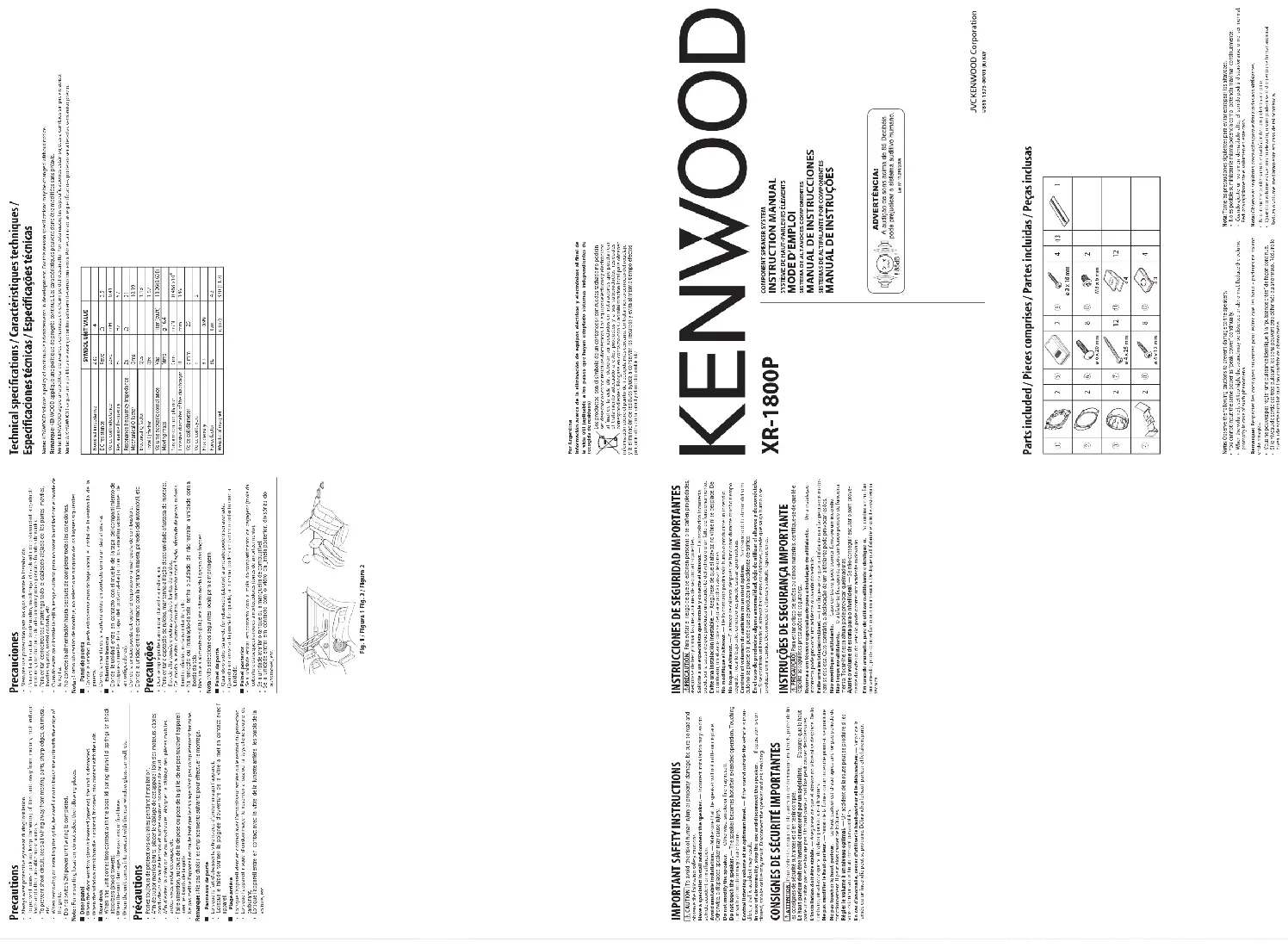

MODE D'EMPLOI XR1800P KENWOOD

- Il est indispensable d'utiliser les vis et le support inclus. - Scélles les orifices, financiers inutilisés, pour le support avec des courées disponibles, dans le

Connexions du système

Avec cet appareil, les câbles des enceintes ne sont pas fournis. Se procurer des câbles d'enceinte de la longueur requise. Pour connecter les câbles à l'appareil, les équiner à leur extramité d'une prise

femelle à cosse.

Conducteur d'enceinte de calibre 12 AWG recommandé.

Remarque: Lorsque les enceintes sont utilisées comme haut-parleurs 3-voles en combinaison avec un haut-parleur d'extième grave, raccorder des condensateurs non polarisés en série (tenue en tension supérieur

63V, moins de 270μF) comme H. P. F.

Tweeter attenuator switching / Réglage d'atténuateur du hautparleur d'aigus /

- Le niveau du tweeter peut être sélectionné en réolant

- Le circuit de protection du tweeter s'activera si le signal entrant est trop puissant, et le niveau de sortie diminuera. Dans ce cas, réglez le volume de l'ampli-tuner sur «0», pour que le tweeter fonctionne de nouveau. Le circuit de protection risque de s'enclencher facilement si un filtre d'aguillage est utilisé à haute température (par exemple en plein soleil).

Notac

- N'instalez pas en plein scien. - Ne touchez par les pièces d'e

Note:
