KFCXS1704 - Haut-parleurs KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleurs de voiture
Marque	Kenwood
Modèle	KFCXS1704
Type de haut-parleur	Coaxial 2 voies
Diamètre	17 cm (6,5 pouces)
Puissance maximale	300 W
Puissance nominale (RMS)	50 W
Impédance	4 Ω
Sensibilité	91 dB
Réponse en fréquence	35 Hz - 23 kHz
Matériau du cône	Polypropylène
Matériau du tweeter	Dôme en PEI
Alimentation	Passif (alimenté par l'amplificateur)
Poids par haut-parleur	0,8 kg
Couleur	Noir
Accessoires inclus	Grilles, vis de montage, câbles de conversion, gabarit
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits agressifs.
Sécurité	Porter des lunettes de protection lors de l'installation. Éviter les courts-circuits en éloignant le câblage des pièces mobiles et des arêtes vives.
Installation	Nécessite un gabarit de montage (fourni sur l'emballage). Ne pas monter sur les panneaux de porte ou la plage arrière si le risque d'endommagement existe.
Garantie	2 ans

FOIRE AUX QUESTIONS - KFCXS1704 KENWOOD

Comment installer les haut-parleurs KFCXS1704 ?

Utilisez le gabarit de montage fourni pour découper le trou. Percez les trous de vis et fixez le haut-parleur avec les vis incluses. Assurez-vous que le câblage est éloigné des sources de bruit et des pièces mobiles. Ne mettez pas l'appareil sous tension avant la fin de l'installation.

Quelle puissance d'amplificateur est recommandée ?

Un amplificateur délivrant une puissance RMS de 50 W par canal est idéal. Évitez de dépasser la puissance maximale de 300 W pour ne pas endommager les haut-parleurs.

Puis-je monter ces haut-parleurs dans une porte de voiture ?

Oui, mais vérifiez que l'abaissement de la vitre ou la poignée d'ouverture n'entre pas en contact avec le haut-parleur. Évitez les endroits où l'appareil pourrait être endommagé par les vitres ou les mécanismes.

Comment éviter les bruits de vibrations ?

Placez du matériau d'insonorisation autour du haut-parleur. Assurez-vous que les vis sont bien serrées et que le câblage ne touche pas les surfaces métalliques. Éloignez les câbles des moteurs et des sources de haute tension.

Quelle est la profondeur de montage de ces haut-parleurs ?

La profondeur de montage est d'environ 50 mm. Vérifiez l'espace disponible dans votre porte ou plage arrière avant l'installation.

Puis-je utiliser ces haut-parleurs avec un autoradio d'usine ?

Oui, à condition que l'autoradio délivre une puissance compatible (RMS 50 W max). Utilisez les câbles de conversion fournis si nécessaire.

Comment entretenir les haut-parleurs ?

Nettoyez la grille et la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques. Évitez l'exposition à l'humidité prolongée.

Les grilles sont-elles amovibles ?

Oui, les grilles peuvent être déposées et reposées. Faites attention à ne pas toucher le haut-parleur avec les bords de la grille lors de la manipulation.

Que faire si le son est déformé ?

Réduisez immédiatement le niveau de sortie de l'amplificateur. La distorsion peut endommager les haut-parleurs. Vérifiez également que l'impédance totale du système est correcte (4 Ω).

Quelle est la différence entre ce modèle et le KFC-1674 ?

Le KFCXS1704 est un modèle coaxial 2 voies avec un tweeter à dôme PEI, tandis que le KFC-1674 est un modèle 3 voies. Le XS1704 offre une réponse en fréquence plus étendue dans les aigus.

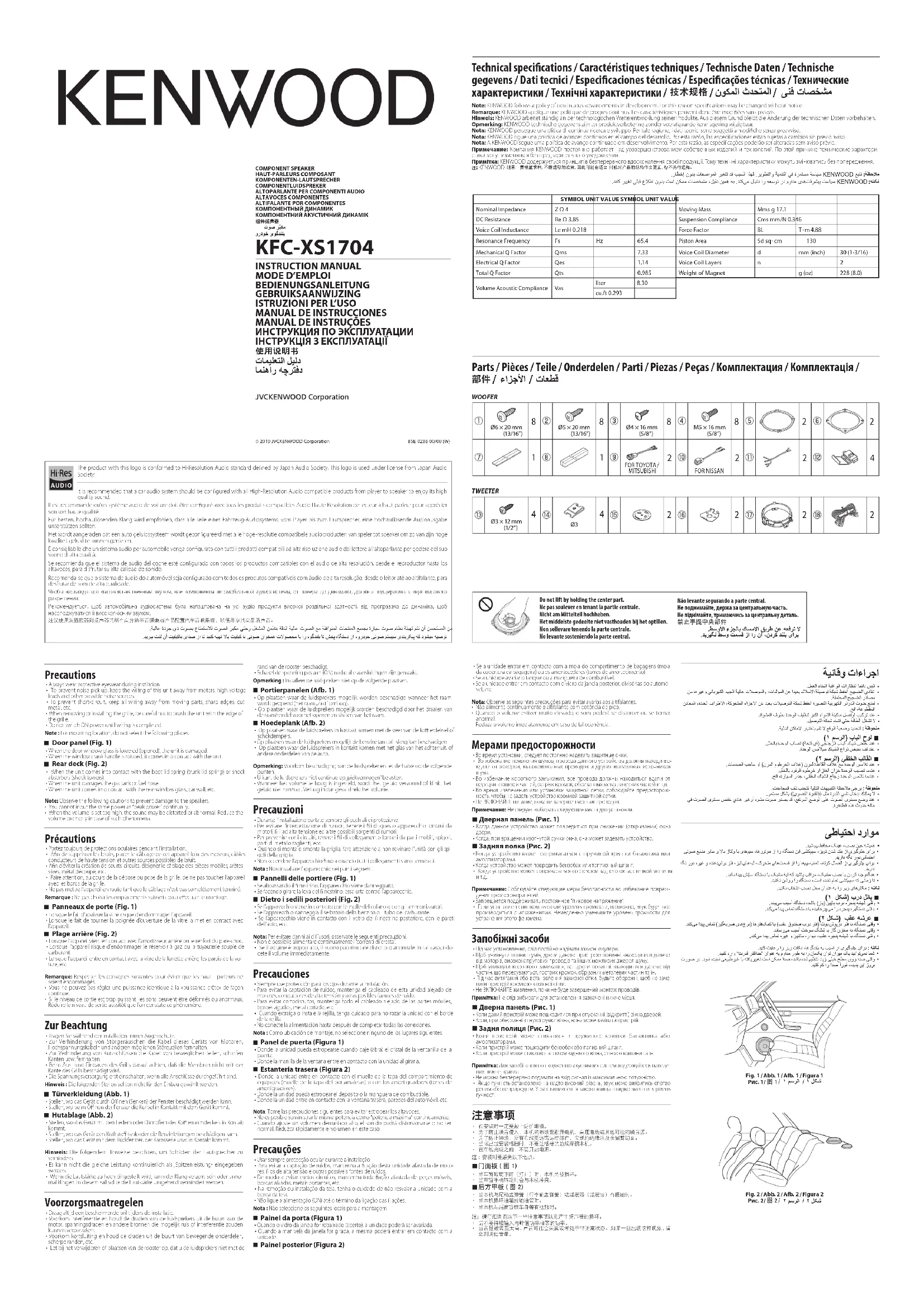

MODE D'EMPLOI KFCXS1704 KENWOOD

Il est recommandé qu'un système audio de voiture doit être configuré avec tous les produits compatibles Audio Haute Résolution de lecteur à haut-parleur pour apprécier son son haute qualité.

- Portez toujours de protections oculaires pendant l'installation. - Afin de supprimer les bruits, placer le câblage de cet appareil loin des moteurs, câbles

conducteurs de haute tension et autres sources possibles de bruit. • Afin d'éviter la création de courts-circuits, éloigner le câblage des pièces mobiles, arêtes

vives, métal découpé, etc. - Faire attention, au cours de la dépose ou pose de la grille, de ne pas toucher l'appareil

avec les bords de la grille. - Ne pas mettre l'appareil en route tant que le câblage n'est pas complètement terminé.

Remargue : Ne pas choisir les emplacements suivants pour effectuer le montage

■ Panneaux de porte (Fig. 1)

- Lorsque le fait d'abaisser la vitre risque d'endommager l'appareil.

• Lorsque le fait de tournier la poignée d'ouverture de la vitre la met en contact avec l'appareil.

■ Plage arrière (Fig. 2)

- Lorsque l'appareil vient en contact avec l'amortisseur arrière ou le renfort du pare-choc. - Lorsque l'appareil risque d'endommager le réservoir à gaz ou la tuvauterie souple de

carburant. - Lorsque l'appareil entre en contact avec la vître de la lunette arrière, les parois de la voi-

Lorsque l'appareil entie en contact avec la livre de la lanette aimerie, les parols de la voiture, etc.

Remarque: Respecter les consignes suivantes pour éviter que les haut - parleurs ne soient endommagés.

- Vous ne pouvez pas régler une puissance identique à la «puissance crête» de façon continue.

- Si le niveau de sortie est trop puissant, les sons peuvent être déformés ou anormaux. Réduire le niveau de sortie aussitôt que l'on constate ce phénomène.

Reduire le niveau de sortie aussitot que l'on constate ce plénomienne.

Zur beachtung

• عند و Authentic Mode des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environnement des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environamento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environimento des Environito

موارد احتياط

1. Déterminer la position de montage en se référant aux instructions intitulées «Précautions».
2. Placer la gabarit fourni sur la plage arrière et repérer la posi-

1. Découper un trou de grande dimension et percer trous pour les vis.

4. Installerl'appareil.

Einbau

ou les vis fournies avec le véhicule.

Remarque: Le gabarit d'aigus figure sur le carton d'emballage.

Éviter les court-circuits!

Utiliser la prise Electro ⑫ si les cordons de conversion ⑨/⑩ joints ne peuvent être utilisés. Se reporter à « ■Graves – Préparation – *2».
